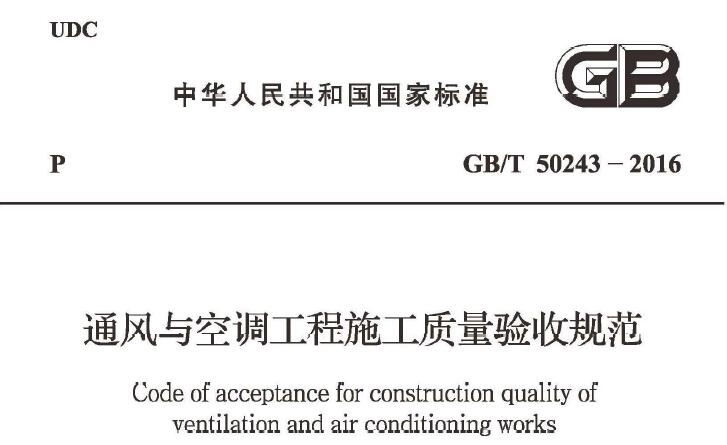

GB50243-2016 通风与空调工程施工质量验收规范

时间:2017/07/20 | 作者: | 分类:建筑规范 | 浏览:2,940 ℃ | 发表评论
目录
[隐藏]
  • 规范/图集名称:《GB50243-2016 通风与空调工程施工质量验收规范
  • 实施日期:2017-07-01
  • 被替标准号:GB50243-2002

GB50243-2016 通风与空调工程施工质量验收规范
本站相关规范、图集及软件均存于百度网盘,由于版权原因可能会导致部分下载链接失效,如遇此情况可于本文留言或方发 邮件 mail@coyis.com 联系博主,谢谢!!

内容简介

GB50243-2016 通风与空调工程施工质量验收规范适用于工业与民用建筑通风与空调工程施工质量的验收。
本规范共分12章和5个附录,主要内容包括:总则、术语、基本规定、风管与配件、风管部件、风管系统安装、风机与空气处理设备安装、空调用冷(热)源与辅助设备安装、空调水系统管道与设备安装、防腐与绝热、系统调试、竣工验收等。
本规范修订的主要技术内容是:
1.补充和完善了通风与空调工程新技术、新工艺、新材料和新设备的验收条款。
2.根据系统可独立运行与进行功能验证的原则,对本分部工程的子分部进行了重新划分。
3.引入并推荐应用现行国家标准《计数抽样检验程序 第11部分:小总体声称质量水平的评定程序》GB/T2828.11的工程质量验收批的抽样检验评定方法。
4.取消了有关工程综合性能的测定与调整的章节内容。
本规范中以黑体字标志的条文为强制性条文,必须严格执行

规范目录

1 总 则
2 术 语
3 基本规定
4 风管与配件
4.1 一般规定
4.2 主控项目
4.3 一般项目
5 风管部件
5.1 一般规定
5.2 主控项目
5.3 一般项目
6 风管系统安装
6.1 一般规定
6.2 主控项目
6.3 一般项目
7 风机与空气处理设备安装
7.1 一般规定
7.2 主控项目
7.3 一般项目
8 空调用冷(热)源与辅助设备安装
8.1 一般规定
8.2 主控项目
8.3 一般项目
9 空调水系统管道与设备安装
9.1 一般规定
9.2 主控项目
9.3 一般项目
10 防腐与绝热
10.1 一般规定
10.2 主控项目
10.3 一般项目
1l 系统调试
11.1 一般规定
11.2 主控项目
11.3 一般项目
12 竣工验收
附录A 工程质量验收记录用表
附录B 抽样检验
附录C 风管强度及严密性测试
附录D 洁净室(区)工程测试
附录E 通风空调系统运行基本参数测定
本规范用词说明
引用标准名录
附:条文说明

强制条文

4.2.2 防火风管的本体、框架与固定材料、密封垫料等必须采用不燃材料,防火风管的耐火极限时间应符合系统防火设计的规定。

4.2.5 复合材料风管的覆面材料必须采用不燃材料,内层的绝热材料应采用不燃或难燃且对人体无害的材料。

5.2.7 防排烟系统的柔性短管必须采用不燃材料。

6.2.2 当风管穿过需要封闭的防火、防爆的墙体或楼板时,必须设置厚度不小于1.6mm的钢制防护套管;风管与防护套管之间应采用不燃柔性材料封堵严密。

6.2.3 风管安装必须符合下列规定:
1 风管内严禁其他管线穿越。
2 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统必须设置可靠的防静电接地装置。
3 输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时不得设置接口。
4 室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接。

7.2.2 通风机传动装置的外露部位以及直通大气的进、出风口,必须装设防护罩、防护网或采取其他安全防护措施。

7.2.10 静电式空气净化装置的金属外壳必须与PE线可靠连接。

7.2.11 电加热器的安装必须符合下列规定:
1 电加热器与钢构架间的绝热层必须采用不燃材料,外露的接线柱应加设安全防护罩。
2 电加热器的外露可导电部分必须与PE线可靠连接。
3 连接电加热器抽象管的法兰垫片,应采用耐热不燃材料。

8.2.4 燃油管道系统必须设置可靠的防静电接地装置。

8.2.5 燃气管道的安装必须符合下列规定:
1 燃气系统管道与机组的连接不得使用非金属软管。
2 当燃气供气管道压力大于5kPa时,焊缝无损检测应按设计要求执行;当设计无规定时,应对全部焊缝进行无损检测并合格。
3 燃气管道吹扫和压力试验的介质应采用空气或氮气,严禁采用水。

下载地址

百度云盘下载地址:https://pan.baidu.com/s/1qXMrbdi

微信下载代码:50243
