建筑设计总说明第五部分是材料与构造说明。其中包括:

  1. 墙体
  2. 外装修
  3. 内装修
  4. 楼地面
  5. 屋面
  6. 门窗及天窗
  7. 玻璃幕墙
  8. 油漆
  9. 电梯
  10. 防火
  11. 防水设计
  12. 无障碍设计
  13. 其他
  14. 消防设计

在这一部分中,主要介绍了上述分部、分项工程的具体施工要求,现场施工及管理人员熟读本部分后将会对建筑物有一个大概的了解。

由于材料与后遭说明部分内容较多,这一部分我们将以上述的小章节来详细叙述!

图纸内容

5、材料与结构说明

5.1   墙体:

5.1.1 墙体厚度除图中注明者外,外墙_____厚;内墙_____厚;门垛为_____或门居中。

砌筑砂浆标号除特别注明者外选用:

[ ]M2.5      [ ]M5       [ ]M7.5       [ ]M10       [ ]M15      [ ]M20

砌体标号见结构说明。

砌体施工应严格按照有关规范、规程及选用产品的施工要点、构造节点要求进行施工。 所有填充墙其砌筑用料及锚固方法应严格按有关规定施工。墙体基层处理待确定墙材后确定。砌块类砌体应采取相应的抗裂措施。

5.1.2.外墙、卫生间、楼梯间墙、电梯井:

[ ]灰砂砖        [ ]煤矸石空心砖   [ ]普通空心混凝土砌块   [ ]烧结页岩砖
[ ]纯陶粒砖      [ ]A5.0加气混凝土砌块   [ ]粉煤灰烧结砖         [ ]轻质墙板

5.1.3. 内墙:

[ ]灰砂砖        [ ]煤矸石空心砖   [ ]普通空心混凝土砌块   [ ]烧结页岩砖
[ ]纯陶粒砖      [ ]A5.0加气混凝土砌块   [ ]粉煤灰烧结砖         [ ]轻质墙板

管道包砌采用侧砖包砌,砌筑砂浆标号应采用M5。

5.1.4. 地下室的砌筑墙体应选用防潮砌体:

[ ]灰砂砖  [ ]陶粒混凝土砌块  [ ]非烧结空心粘土砖

5.1.5  墙体砌筑砂浆:加气混凝土砌块采用专用砂浆砌筑,砌筑砂浆的质量应符合JC 890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》的技术要求,砌筑砂浆的湿密度应≤1800 kg/m3 ,砂浆强度以2.5 MPa或5.0 MPa为宜。

5.1.6  抹灰砂浆的质量应符合JC 890—2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》的技术要求,即内墙可采用石膏基砂浆和水泥基砂浆,外墙可采用水泥基砂浆。抹灰砂浆的湿密度应≤1800 kg/m3 ,砂浆强度应< 5.0MPa,尽可能选用2.5MPa。

5.1.7  钢筋混凝土墙(柱)与墙体联接处构造详结构统一说明。

5.1.8  到顶的非承重墙与楼板接触时,应斜砌砌块,砂浆密实,保证砌体与梁板紧。不到顶的非承重墙,砌筑用料及锚固方法详结构统一说明。

5.1.9  所有砌体、混凝土板等,如有孔洞,必须在施工前配合有关专业图纸预留,不得随意打凿;所有预留空洞,待设备管道安装完成后,孔洞周边应做好防渗漏处理,封闭密实。

5.1.10 卫生间隔墙于根部做现浇混凝土条带,高度_____;内墙面作柔性防水处理,高度_____。

5.1.11 实体女儿墙宜为现浇钢筋混凝土。如用砖墙,则屋面坂天沟处必须有翻起350以上高度的 现浇混凝土。女儿墙顶部需做的混凝土压顶、金属压边和加劲小柱等,另详大样图。

5.1.12 厚度≥300砌体做法及墙体拉结筋做法详见结构专业说明相关章节。

5.1.13 消火栓暗装,离地______高位置预留____(宽)x____(高)洞口,箱侧砌墙____厚,箱背砌墙____厚;箱位于柱边时,除特别标注外距柱均为200。

5.1.14 墙体防渗漏:外墙采用空心砖或加气混凝土砌块等新型墙体材料时,应全面挂钢板网0.8厚孔眼宽为9。外墙找平层水泥砂浆渗防水剂、抗裂剂、减水剂等外加剂,每层抹灰厚度不大于10mm,抹灰厚度≥35mm时,应有挂φ4钢筋网(间距100×100)等防裂防空鼓。凡不同墙体材料交接处加铺一层金属网,网宽300mm。防水层用聚合物水泥砂浆,当建筑长度超过规范设缝要求时,外墙面采用高弹性涂料。

5.1.15 大型设备墙体应待设备安装后封砌,管道及管井通过的楼地面、墙面在安装后用同等材料封砌,用防火材料填嵌密实,暖通管道应用防火保温材料填嵌密实。

5.1.16 凡墙洞或门窗做过梁,其断面及配筋详见结构设计总说明。

5.1.17 凡120砖墙高度大于3米,180砖墙高度大于4米,应在同时保证距地2.1米高净空墙高处做钢筋混凝土圈梁,相应钢筋混凝土构造小柱位置见平面图,断面及配筋见结构设计总说明。

5.1.18 洗手间墙面防水做法详见本说明第5.10.防水设计章节。

5.1.19 发电机排烟道和锅炉烟道外墙壁待烟管安装及作保温隔热处理后,再行砌筑。

5.1.20 墙身防潮层 1)水平防潮层一般应在室内地面不透水垫层 (如混凝土) 范围 以内,通常在-0.060m 标高处设置,而且至少要高于室外地坪 150mm ;

2)当地面垫层为透水材料 (如碎石、炉渣等) 时,水平防潮层的位置应平齐或高于室内地面一皮砖的地方,即在 +0.060m 处;

3)当两相邻房间之间室内地面有高差时,应在墙身内设置高低两道水平防潮层,并在靠土壤一侧设置垂直防潮层,将两道水平防潮层连接起来,以避免回填土中的潮气侵入墙身。做法见05J3-4第19页。

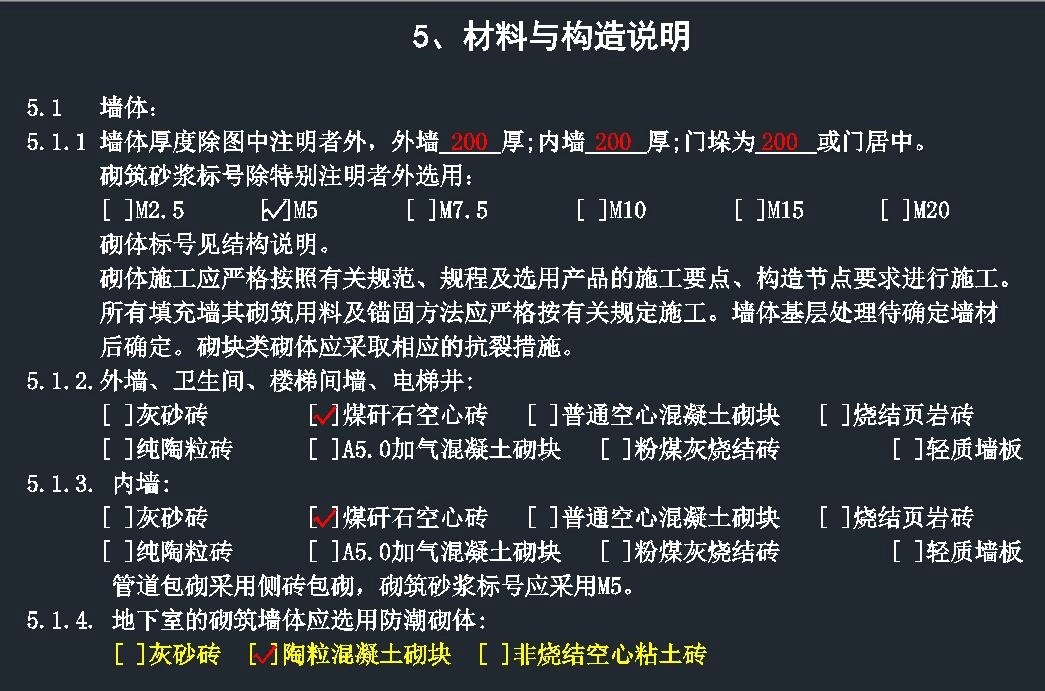

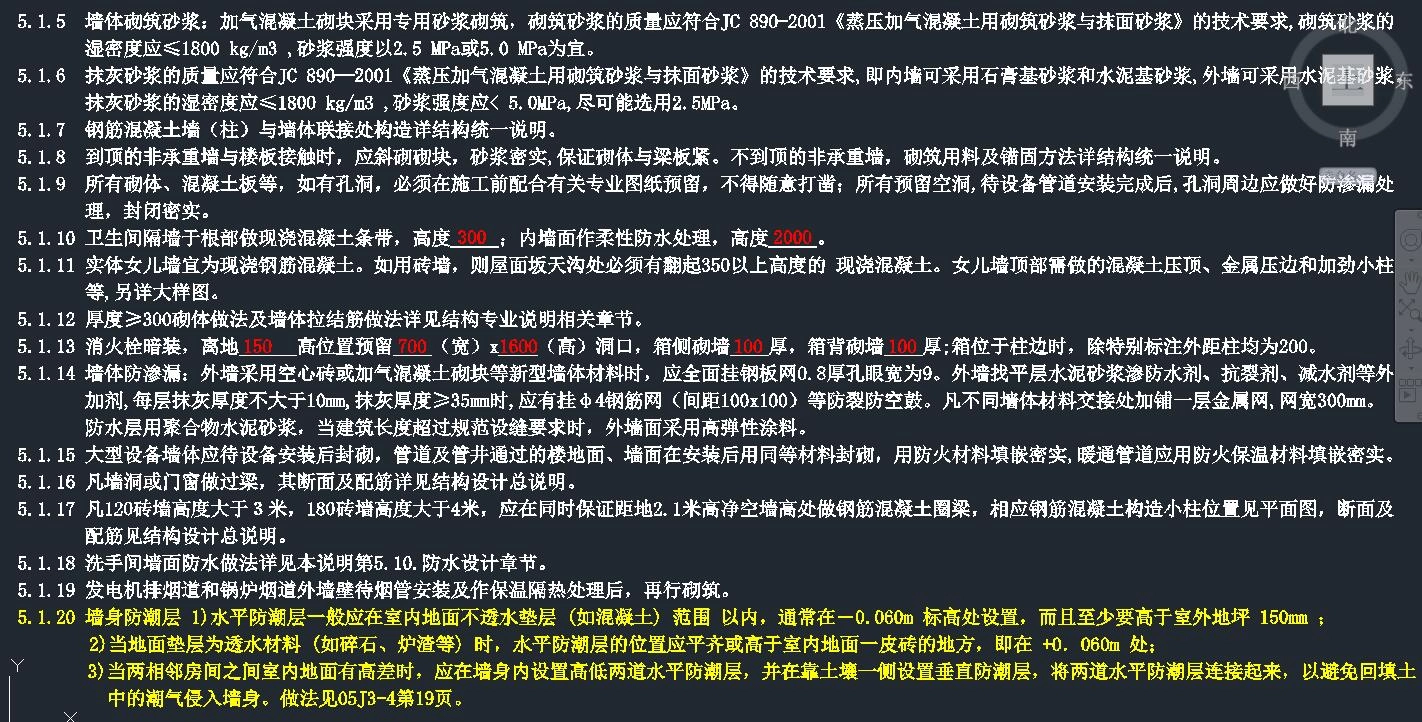

图纸截图
