设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.5 屋面

时间:2016/07/05 | 作者: | 分类:建筑随笔 | 浏览:100 ℃ | 发表评论
目录
[隐藏]

本小节主要介绍建筑设计总说明中的屋面施工。

图纸内容

5.5屋面

5.5.1  凡女儿墙与坐砌面砖交接处,均应做柔性嵌缝,缝宽30,高度平砖面。嵌缝油膏可选用建筑防水油膏,其技术指标应符合规范有关规定。

5.5.2  基层与突出屋面结构(女儿墙、墙、天窗壁、变形缝、烟囱、管道等)的连接处,以及在基层的转角处(檐口、天沟、斜沟、水落口、屋脊等)水泥砂浆粉       刷均应做成圆弧或钝角。

5.5.3  屋面刚性防水层应严格做好分格缝,在嵌油膏前基底务必做好清理工作,充分干燥。

5.5.4  在做屋面防水材料之前,所有出屋面的留孔留洞必须经核实无遗漏后方可施工。

5.5.5  面排水雨水口按给排水图选用标准图相应的做法,屋面找坡坡向雨水口,雨水口位置及坡向详见给排水图及建筑屋顶平面图。

5.5.6  高屋面雨水排至低屋面时,应在雨水管下方屋面铺放一块400x400x50细石混凝土板保护屋面。

5.5.7  屋面与墙身或女儿墙交接处,走廊、露台与墙身或女儿墙交接处,防水涂料沿墙上500mm,成圆弧或钝角。

5.5.8  采用新型卷材及冷凝防水涂料作防水层时,应根据卷材、粘结胶、防水涂料的不同施工要求.由供应厂方负责指导和提供必要的施工要点,以保证施工质量。5.5.9  屋面排水雨水口、雨水斗选用中南标准图集制作,屋面找坡坡向雨水口。雨水口位置及坡向详见给排水施工图。水落口防水构造参见中南标准图集05ZJ201

32页4a节点,34页1节点。女儿墙泛水参05ZJ201-2/21,山墙泛水参05ZJ201-1/21,屋面出入口参05ZJ201-5/12。

5.5.10 水泥砂浆找平层应设分隔缝,纵横间距不应大于6米。在预制板上抹水泥砂浆找平层时分隔缝应设在预制板支承边的拼缝处。分隔缝上口宽20~30mm,下口15 ~20mm。缝内嵌油膏。(分隔缝兼作排气屋面的排气道时,宽度加宽,每36平方米设有排气孔。)

5.5.11 屋面工程施工应按国家标准《屋面工程技术规范》(GB50345-2004)要求执行。

5.5.12 雨水管为重力流:内涂塑镀锌钢管。直径DN100-150

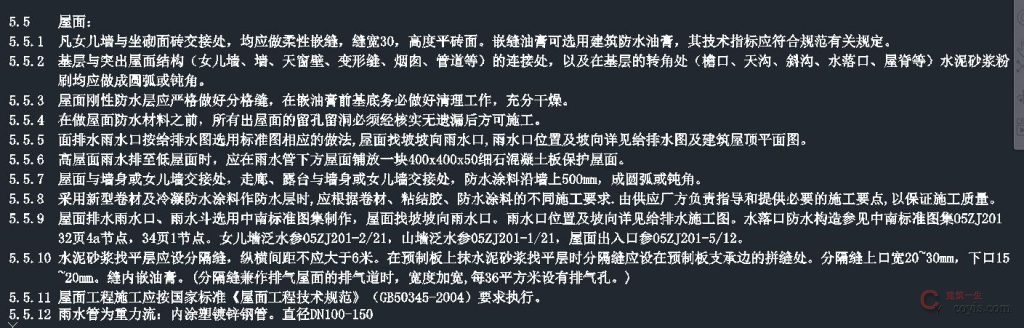

图纸截图

设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.5 屋面
