本节主要介绍建筑设计总说明中门窗及天窗施工设计

图纸内容

5.6    门窗及天窗

5.6.1  一般标准木门选用全国通用标准图集或地区通用标准图集。

5.6.2  高标准装修木门须选用硬木高级成品木门,或根据装修设计。

5.6.3  铝合金门窗、钢塑门窗选用系列、立面分格、开启方式、门窗框料颜色及玻璃规格详见门窗表。本工程所注门窗尺寸均为洞口尺寸,门窗立面为外视立面。

5.6.4  铝合金门窗(包括玻璃幕墙)断面构造及技术要求(包括风压要求)由有相应资质的生产厂家按该厂铝型材系列规格和洞口的实际尺寸绘制加工图纸,其图       纸应符合相关的铝合金门窗工程设计与施工规定。应经设计方同意且使用单位认可后方可施工。(其图纸内容还应包括玻璃幕墙的强度计算以及防火、防震、防水和抗风构造,并符合当地标,如广东地区应符合省标 DBJ15-30-2002《铝合金门窗工程设计施工及验收规 范》4.2.1及4.2.4中关于抗风压及构件挠度的     要求;外窗要满足GB50057《建筑物防雷设计规范》的相关规定。

5.6.5 铝合金门窗型材及玻璃厚度由专业厂家计算确定,并对其安全质量负责,但不得小于如下规定:铝合金型材壁 厚:门2.0mm,窗1.4mm  玻璃厚度最小值:门8mm,窗5mm。

5.6.6 铝合金门窗框与墙体相连接处用1:2中性膨胀低碱水泥砂浆填塞缝隙,然后在门窗框料与外墙面接触处用密封胶嵌缝。

5.6.7 门窗玻璃的选用应遵循《建筑玻璃应用技术规程》(JGJ113-2003 / J255-2003)和《建筑安全玻璃管理规定》及地方主管部门的有关规定。

5.6.8 各部位采用的玻璃厚度必须符合 《建筑玻璃应用技术规程》(JGJ113-2003 / J255-2003)附录A“常用玻璃品种的最大许用面积”的规定。

5.6.9 以下部位必须使用安全玻璃:

1.七层以上和单片面积大于1.5平方米的门窗玻璃;
2.窗底边距最终完成面小于0.5m的落地窗;
3.临空高度大于5m的阳台栏板玻璃;
4.公共出入口位置的玻璃门;
5.幕墙玻璃;
6.光棚玻璃;
7.玻璃栏杆及雨棚应采用钢化夹层玻璃。

5.6.10所有窗台高度小于0.8m的玻璃窗均设置护窗栏杆,做法见详图。

5.6.11铝合金门窗、钢门窗一般为后安装施工,在建筑平、立、剖面图上标注的尺寸均为洞口尺寸,施工时必须核 定尺寸并留出安装尺寸。

5.6.12立樘位置:

1.铝合金门窗立樘位置外墙见外墙详图,内墙除图中有注明外均居中。

2.木门窗、塑钢门窗除注明者外,内开门窗立樘平开启方向墙粉刷面,外开门窗立樘于墙中,立樘平墙面粉刷者加贴脸。

3.在阳台、走道处铝合金的门、平开窗、钢门、钢平开窗、塑钢平开门窗按外粉刷面立樘,应考虑窗扇能贴墙边开启。

5.6.13门窗小五金:必须齐全,不得遗漏。凡推拉窗均应加设防窗扇脱轨的限位装置。凡选用标准门窗均应按标准图      配置齐全,非标准门窗按设计指定品种规格配置。(由铝合金门窗生产厂家配套,并经设计人认可。)

5.6.14需180度开启者应采用长脚铰链等配件,以保证开启后与墙面平齐。

5.6.15外开平开窗应有牢固窗扇的措施(<民用建筑设计通则>)。

5.6.16门窗预埋在墙或柱内的木铁构件,应做防腐,防锈处理。

5.6.17幕墙、防火门、防盗门、卷闸门等特殊加工门窗埋件由厂家提供,按要求预埋。

5.6.18设置在防火墙上的常开甲级防火门,应同时设置能自行关闭的自动平开门控制器。

5.6.19凡管井用丙级防火门,均要设100高门槛。

5.6.20防火卷帘应安装在建筑的承重构件上,卷帘上部如不到顶,上部空间应用耐火极限与墙体相同的防火材料封闭。

5.6.21凡防火门窗及防火卷帘均应采用当地消防局认可的合格产品。

5.6.22凡公共空间玻璃门及落地窗在视线高度设置防碰撞的醒目的警示标志。

5.6.23铝合金门窗技术要求:

气密性等级为6,水密性等级为3,风压值为0.75kN/㎡ 。

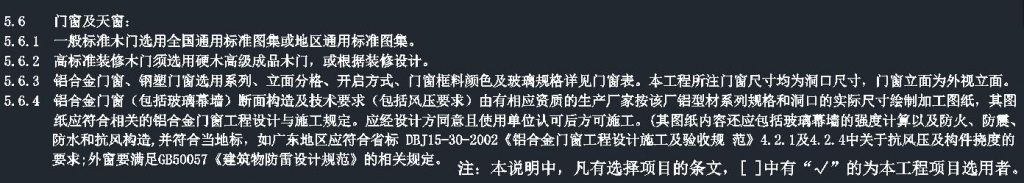

图纸截图

设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.6 门窗及天窗 设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.6 门窗及天窗 设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.6 门窗及天窗
