近年来大家一直把BIM技术的应用聚焦在房屋建筑上,针对地铁项目建设工程涉及偏少,甚至很多人认为地铁项目根本无法开展BIM应用。随着北京地铁七号线01标标段的施工推进,BIM应用成果也不断浮现,成为了业内的焦点。



今天,要带大家去参观的项目是由北京城乡建设集团有限责任公司承建的——北京地铁7号线东延01标标段项目,北京地铁项目那么多,这一个绝对干货!

一、项目概况

1. 项目信息

北京地铁7号线东延01标段,共包含2站2区间,分别为:黄厂村站、豆各庄站、焦化厂站~黄厂村站区间、黄厂村站~豆各庄站区间。标段西起自焦化厂站(不含)下穿东五环路、上跨南水北调输水管线向东敷设经黄厂村站向东穿越大柳树排水沟、西排干渠、通惠灌渠后到达豆各庄站,标段长为3.25km。

2. 工程特点

本工程工作内容包括车站、区间的土建工程、降水工程及站前广场等。整个项目将面临工程量大,工法多样,施工覆盖范围广,施工时间较长,作业面广,专业分工细等诸多难点。施工过程中还将面临“三多一少”的问题,即作业面多危险源多,质量控制点多,在施工区域内可以利用的施工场地少。

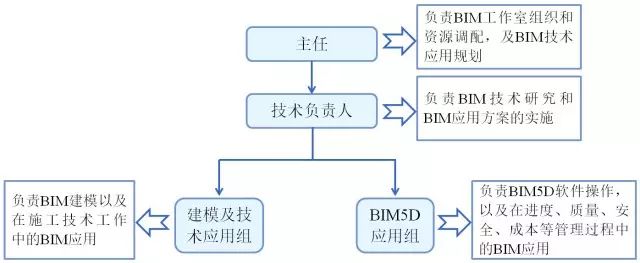

3. BIM工作室组织结构



二、BIM技术在项目中的应用

1. 利用BIM技术实现标准化建设

本项目利用BIM技术实现三维施工场地布置及立体施工规划,实现标准化建设可视化,形象生动,并能够有效传递标准化建设实施的各类信息,实现绿色信息智能化管理。同时通过漫游从细部到整个施工区,快速全面了解项目标准化建设的整体和细部面貌。

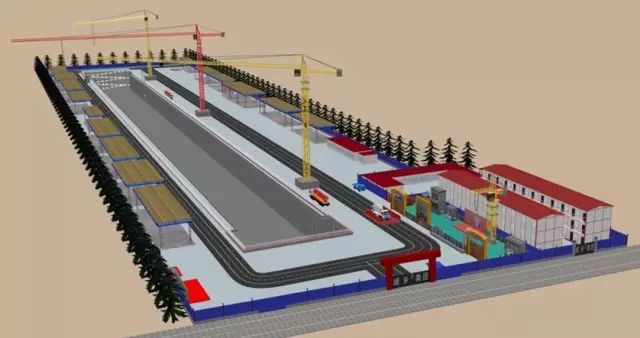

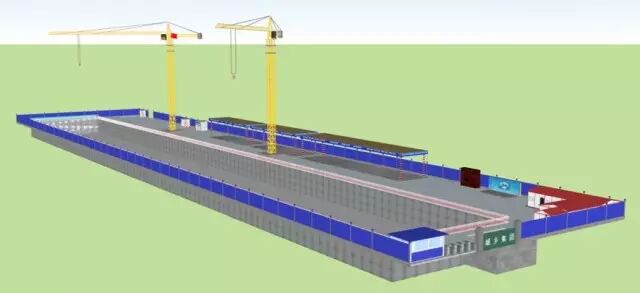

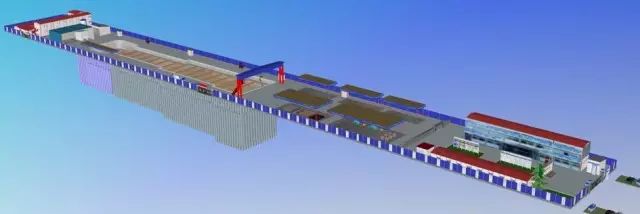

▼ 焦黄明挖区间三维场地布置模型

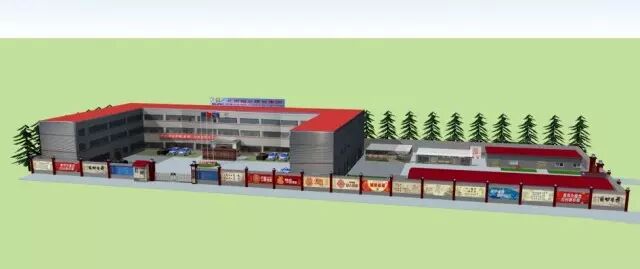

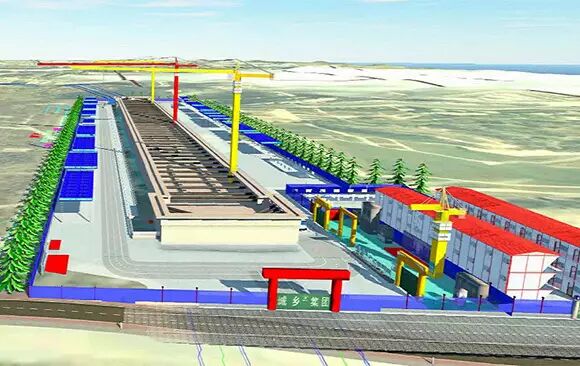

▼ 黄厂村主项目部三维场地布置模型

▼ 黄厂村车站三维场地布置模型

▼ 豆各庄车站三维场地布置模型

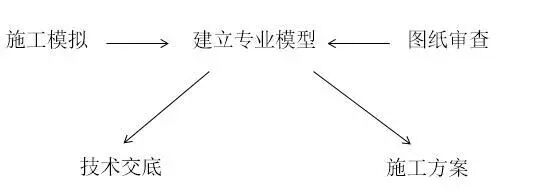

2. 利用BIM模型辅助技术管理

现场技术人员根据项目BIM人员建立的三维模型,利用模型上的数据信息进行图纸审核,能及时发现冲突碰撞等设计问题。将BIM模型和施工模拟应用于方案交底、培训汇报,表达更加准确形象,易于理解沟通。

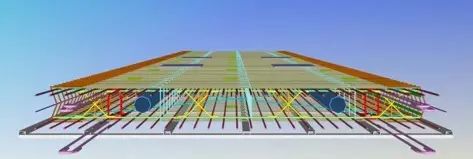

运用三维模型进行细节展示,通过施工模拟预演施工过程,形象生动,方便工人理解、操作,提高技术交底质量,指导现场施工。在方案中插入三维模型,逼真直观,解说性更强,便于理解。

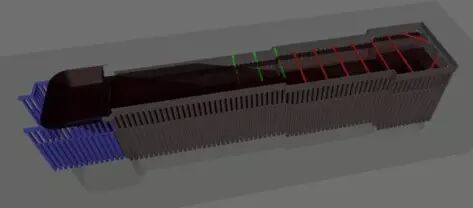

▼ 施工模拟

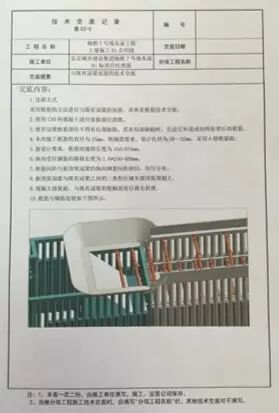

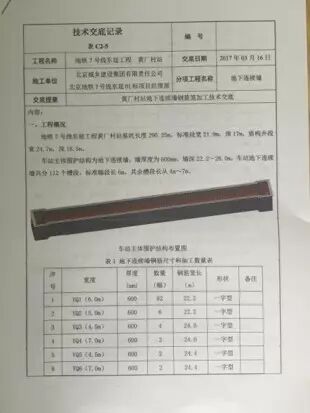

▼ 技术交底

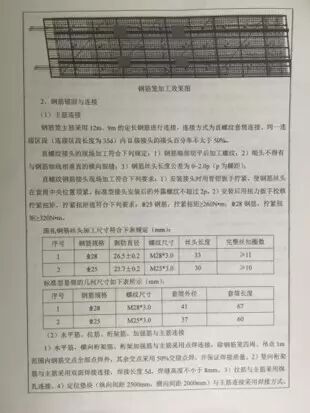

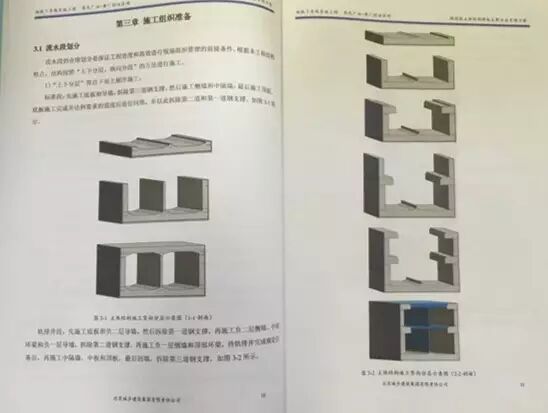

▼ 施工方案



3. 利用BIM5D平台进行质量、安全问题的跟踪管理

本项目人员利用BIM5D手机端、云端、电脑端和网页端,完成现场的质量、安全管理。技术部和安全部人员,在现场巡查过程中及时上传质量、安全问题,生产工区人员在接到相关问题提醒后,及时进行整改,通过数据共享和集中分析,实现现场施工安全问题跟踪管理,隐患排查实时具体,落实整改更迅速及时。



随着手机端操作的不断普及,现场人员已经习惯性采用此种方式进行问题记录和反馈,据统计,自开工以来,共计持续完成22周的质量安全问题的跟踪管理。自从使用了此方法,项目每周的生产例会,各工区质量安全负责人均通过web端口的数据导出进行数据整理和分析,大大节约了素材准备的时间。

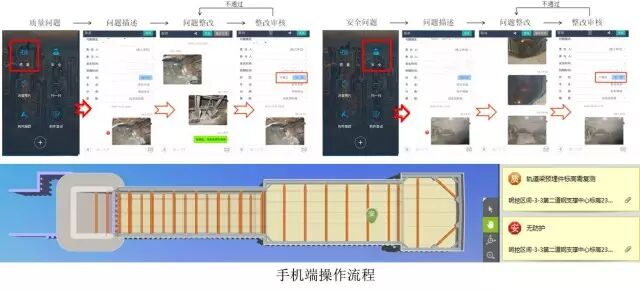

▼ 手机端操作流程

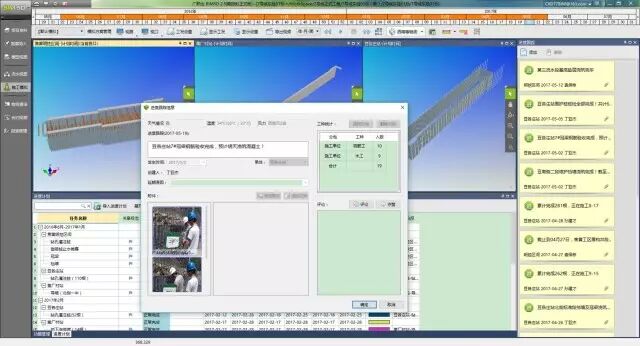

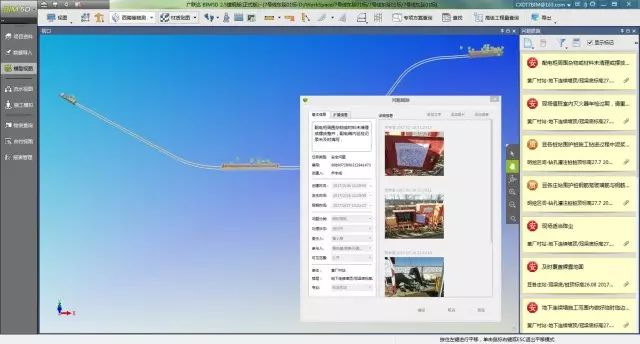

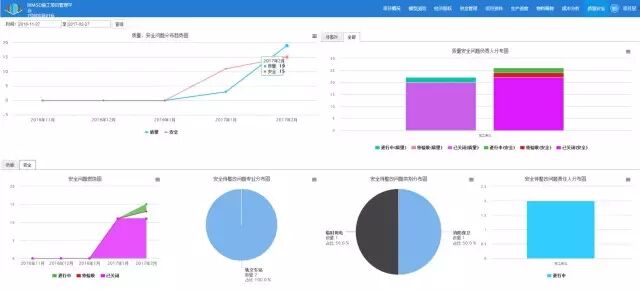

▼ 利用BIM5D平台进行质量、安全问题跟踪管理



4. 利用BIM5D平台开展进度管理

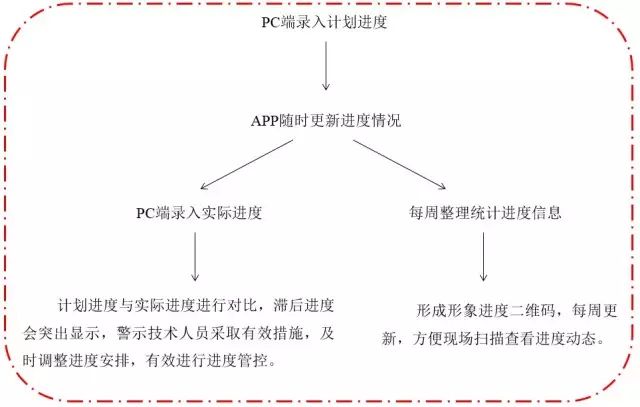

进度一直是项目上重要关注点,本项目就利用了手机端的反馈情况,PC端同步录入,WEB端存留共享的方式,让进度情况变得更加直观。计划进度与实际进度进行对比,滞后进度会突出显示,警示技术人员需采取有效措施,及时调整进度安排,有效进行进度管控。

生产工区现场人员,在巡查现场的同时,将现场进度情况通过手机端进行录入反馈,为非现场人员制作施工进度周汇报、实际进度录入情况提供了准确的数据性依据,可谓是一次录入多次输出使用,且将信息进行了留存,方便了后续的调取。

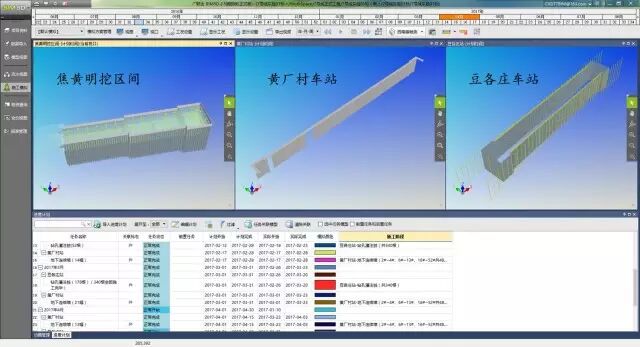

▼ PC端录入计划进度

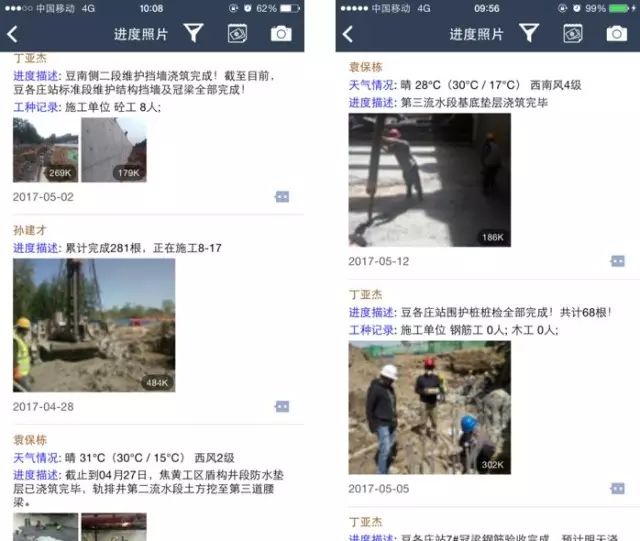

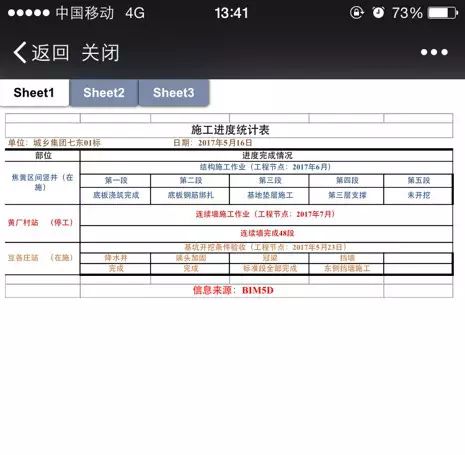

▼ APP实时更新进度情况

▼ PC端录入实际进度

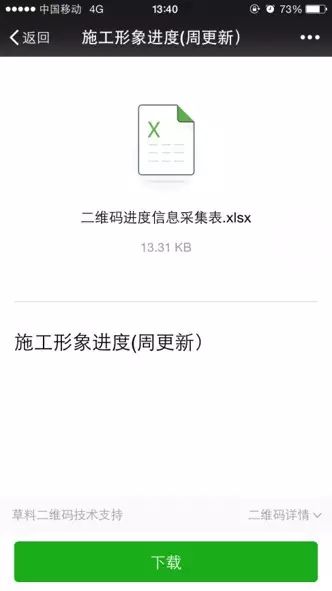

▼ 每周整理统计进度信息

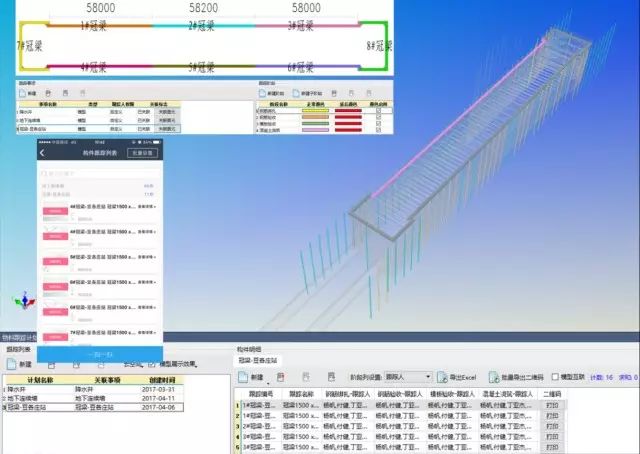

5. 利用BIM5D平台进行构件施工跟踪管理

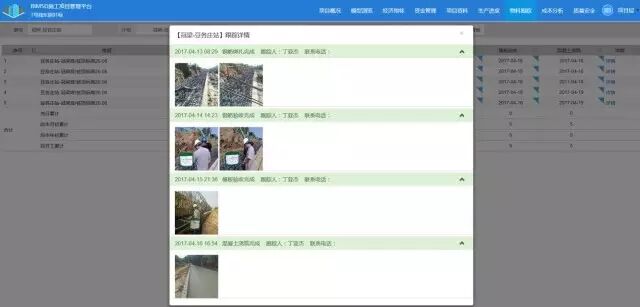

形象进度一直是项目上现场施工情况的呈现方式,本项目现场工区人员利用手机端构件跟踪功能对构件各重要工序进行实时跟踪管理,进行现场记录、拍照,责任到人,利用信息化手段创新现场施工管理。



在此过程中,BIM组人员提前根据现场进度安排情况,将现场准备施工部分做追踪事项编排,确认工序到具体人员,现场工区人员通关广联达BIM5D手机端就可以调取出需要跟踪的内容,根据构件编号的方式,填写构件各个施工工序,并拍照留存,让施工工序更加标准、合理、可追溯。

作为非现场人员,均可以网页端实时同步更新现场信息,方便浏览查看目前的进度情况,进而了解每个阶段的跟踪情况。



小结

作为该项目的承建单位,北京城乡建设集团有限责任公司通过BIM5D三端一云进行数据共享和集中分析,实现现场施工的质量、安全问题跟踪管理、构件跟踪管理和进度跟踪管理,使工作留下记录,责任到人。工作的传达和执行也更加流畅了,沟通时间节省20%,汇报材料制作时间节省半小时,工作效率提高10%。利用BIM技术信息化、科学化施工管理手段和工具,实现了项目现场的创新施工管理。



作为建筑业信息化的主要手段和发展趋势,BIM技术将成为未来施工企业提升企业市场竞争力的最重要手段。BIM技术面临发展成熟期和技术天花板,创新箭在弦上。BIM5D作为近年来国内BIM技术发展的重要成果和中流砥柱,施工企业应用BIM5D将大有可为!
