钢筋基础知识学习

钢筋:是指钢筋混凝土用和预应力钢筋混凝土用钢材,其横截面为圆形,有时为带有圆角的方形。

钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材,其外形分为光圆钢筋和变形钢筋两种,交货状态为直条和盘圆两种。

一、钢筋分类

钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类,当然这些随便百度一下就能找到,所以下面我们主要整理一下按使用用途的分类:

1、受力筋

指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

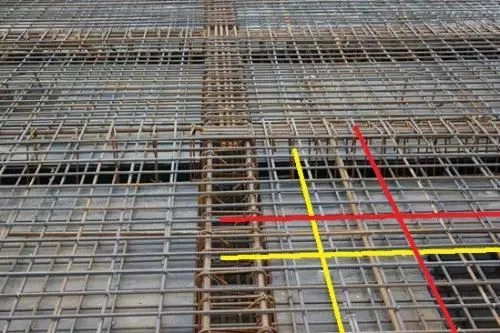

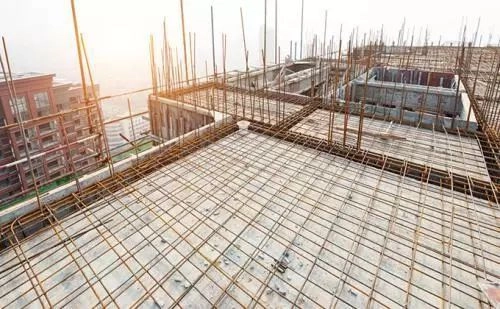

怎么样区分板的受力筋跟分布筋?

(1)以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。

(2)以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;

(3)以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,

负弯矩筋(如悬挑板 )相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。

2、分布筋

出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。)

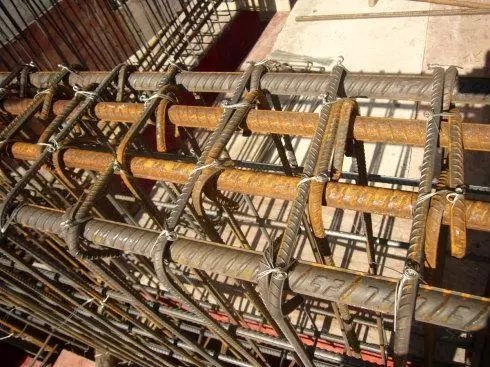

3、箍筋

用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。

4、架立筋

是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。)

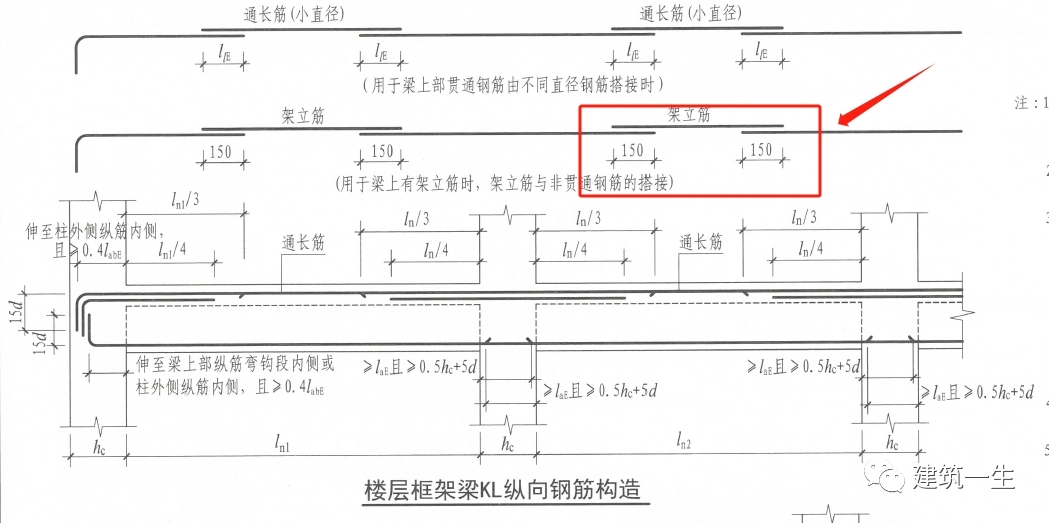

架立筋图集

架立筋的搭接长度为 150mm(图集22G101-1 第89、90页)

5、通长筋(贯通筋)

是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。

架立筋和贯通筋有什么区别?

在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋起架立作用,一定的受压作用,可以在一定程度上提高梁的承载力。

贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。贯通筋既可以是受力钢筋,也可以是架力钢筋。

架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架力筋在支座处也可承担一部份负弯矩。

如果在梁的上下都有通长的钢筋,一般在梁上(受压区)且直径较小的是架力筋,在梁下的是都受力钢筋。

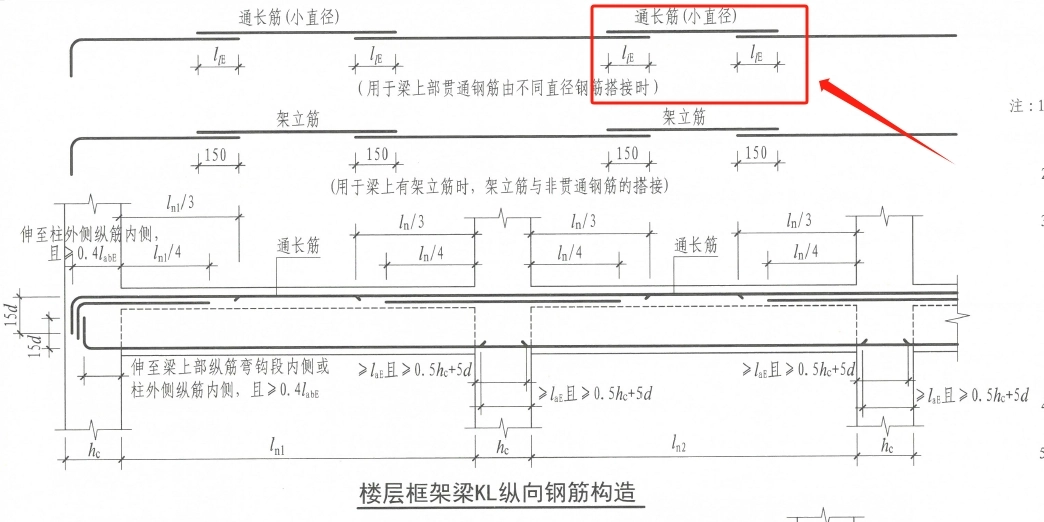

注:1、两根不同直径钢筋搭接时,以小直径计算搭接长度;

2、任何情况下,搭接长度不应小于300mm

通长筋的搭接长度为 150mm(图集22G101-1 第89、90页)

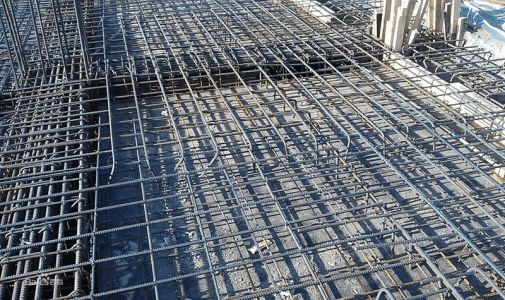

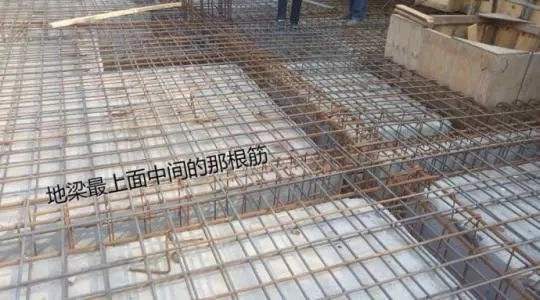

6、负筋

就是负弯矩钢筋,弯矩的定义是下部受拉为正,而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉,也就是承受负弯矩,所以叫负弯矩钢筋。(支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋,梁或板的面筋就是负筋)

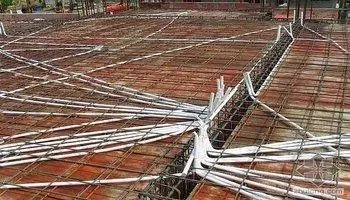

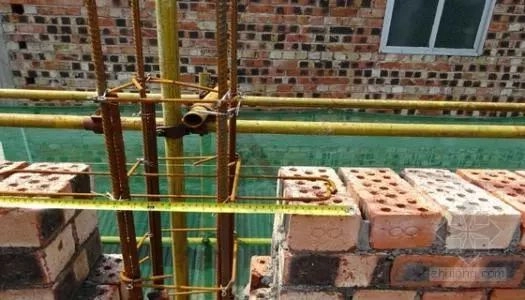

7、拉结筋

在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋 。是加强框架填充墙与柱连结的受力钢筋,提高了填充墙稳定性和抗震能力。

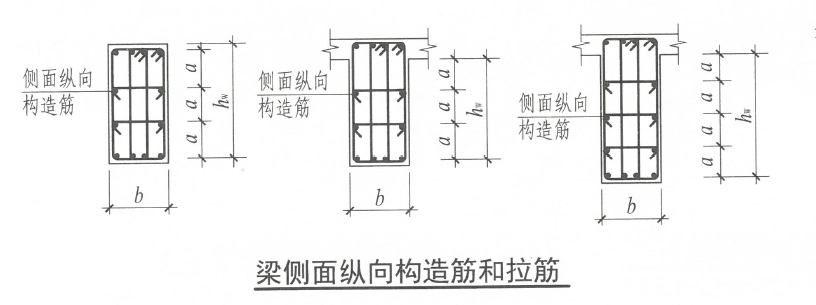

8、腰筋(腹筋)

一般位于梁两侧中间部位而得来的,是梁中部构造钢筋,主要是因为有的梁太高,需要在箍筋中部加条连接筋 (梁侧的纵向构造钢筋实际中又称为腰筋)

在梁高450mm,就应沿梁高两侧应设腰筋,所以数量上就不会少于2根。腰筋的直径最小的直径为10mm,间距不应大于200mm,同时面积配筋率不应小于百分之0.3,在梁两侧的纵向构造钢筋(腰筋)之间还要配置拉结钢筋。 一般民用建筑的腰筋直径用16和18就可以了,拉筋用圆8。

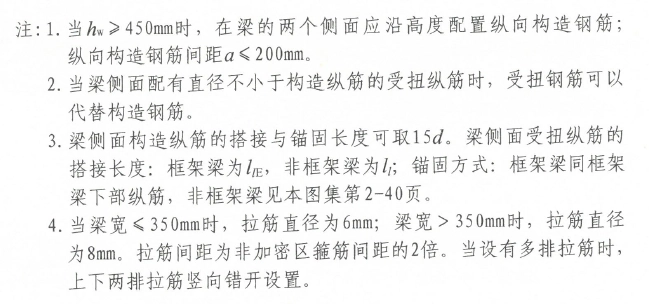

​引自《22G101-1 P97》

9、吊筋

吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋。

在次梁与主梁相交处,次梁顶部在负弯矩作用下产生裂缝,集中荷载只能通过次梁的受压区传至主梁的腹部。这种效应约在集中荷载作用点主梁两侧各0.5-0.6倍梁高范围内,可引起主拉破坏斜裂缝。为防止这种破坏,在次梁两侧主梁上设置附加横向钢筋,位于主梁下部或主梁截面高度范围内的集中荷载应全部由附加横向钢筋(吊筋、箍筋)承担。吊筋的作用是由于梁的某部受到大的集中荷载作用,为了使梁体不产生局部严重破坏,将该集中力传递到梁顶部,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,总而言之,吊筋作用对抗剪有利!

在主梁中,承受次梁集中荷载的一种纵向受力钢筋。除了主梁为次梁的支座时,还有梁上柱时要用吊筋。

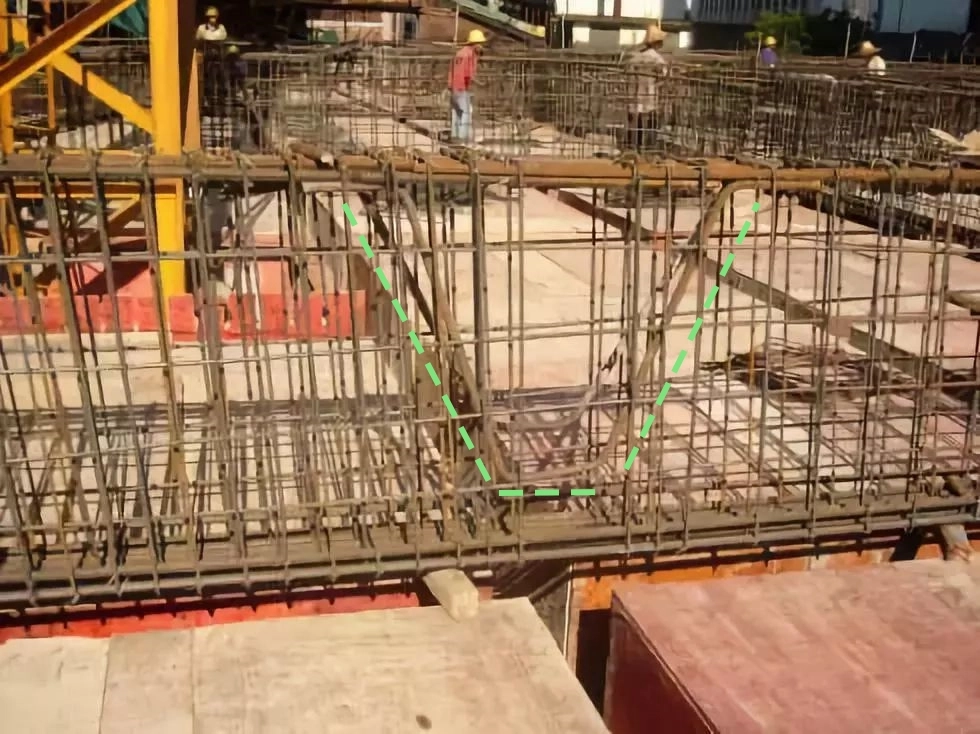

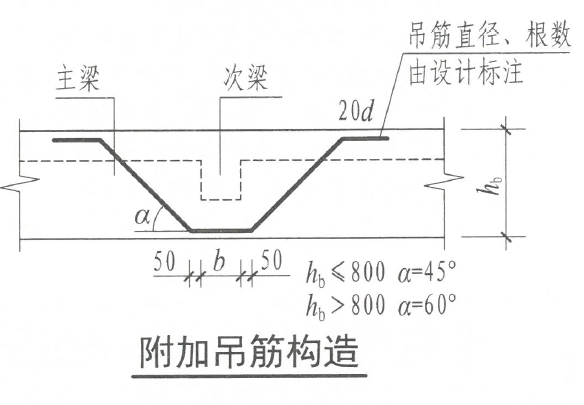

吊筋构造图 吊筋实物图

计算公式:吊筋长度=(次梁宽度+2×50)+2×斜段长度+20d×2 【ps:d:吊筋直径】

引自《22G101-1 P95》
