挖坑灌砂法测定压实度试验方法

时间:2018/10/26 | 作者: | 分类:技术储备 | 浏览:29 ℃ | 发表评论
目录
[隐藏]

今天我们来结合现场说一说“挖坑灌砂法测定压实度试验方法”

规范引用JTG E60-2008 公路路基路面现场测试规程 第5章 压实度 T 0921-2008 挖坑灌砂法测定压实度试验方法

本方法适用范围

  • 本方法适用于现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测。但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
  • 灌砂筒的选择(用挖坑灌砂法测定密度和压实度时,应符合下列规定):
    1. 当集料的最大粒径小于2mm,测定层的厚度不超过150mm时,宜采用Φ100mm的小型灌砂筒测试;
    2. 当集料的最大粒径等于或大于2mm,但不大于31.5mm,测定层的厚度不超过200mm时,应用Φ150mm的大型灌砂筒测试。

设备仪器

常用的设备有:灌砂筒(大小两种)、金属标定罐、基板、玻璃板、试样盘、天平或台秤、含水率测定器具(如铝盒、烘箱等)、量砂、盛砂的容器、其他。

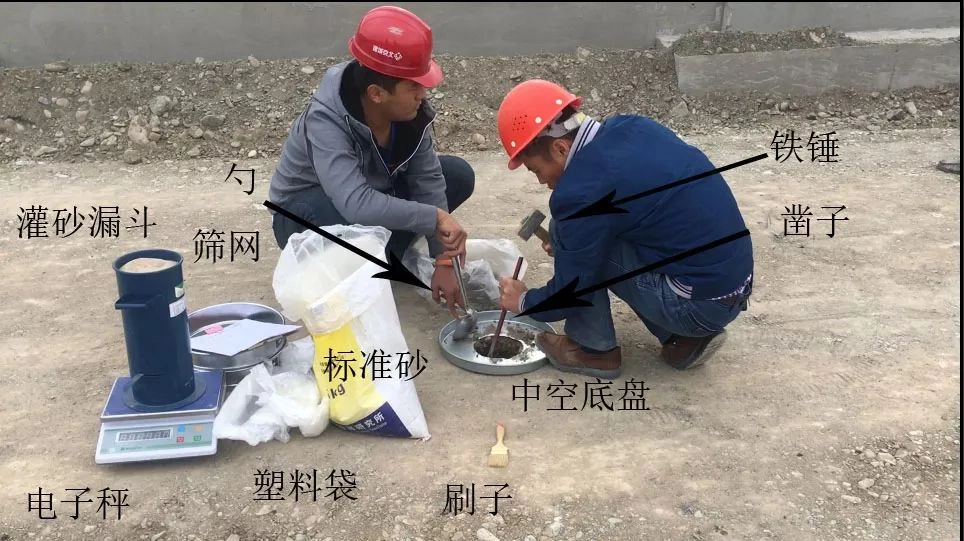

灌砂法测压实度设备

灌砂法测压实度设备

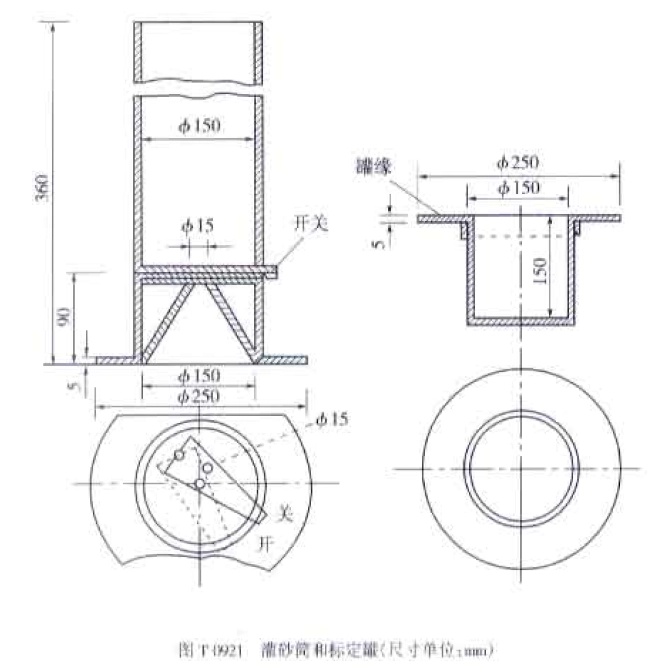

灌砂筒和标定罐

灌砂筒和标定罐

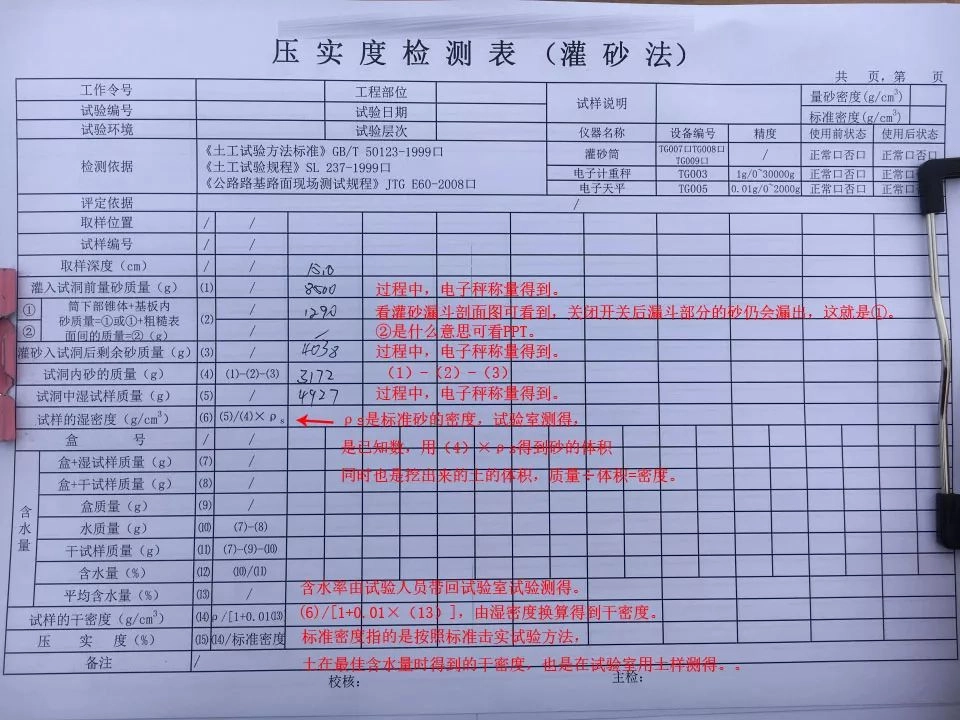

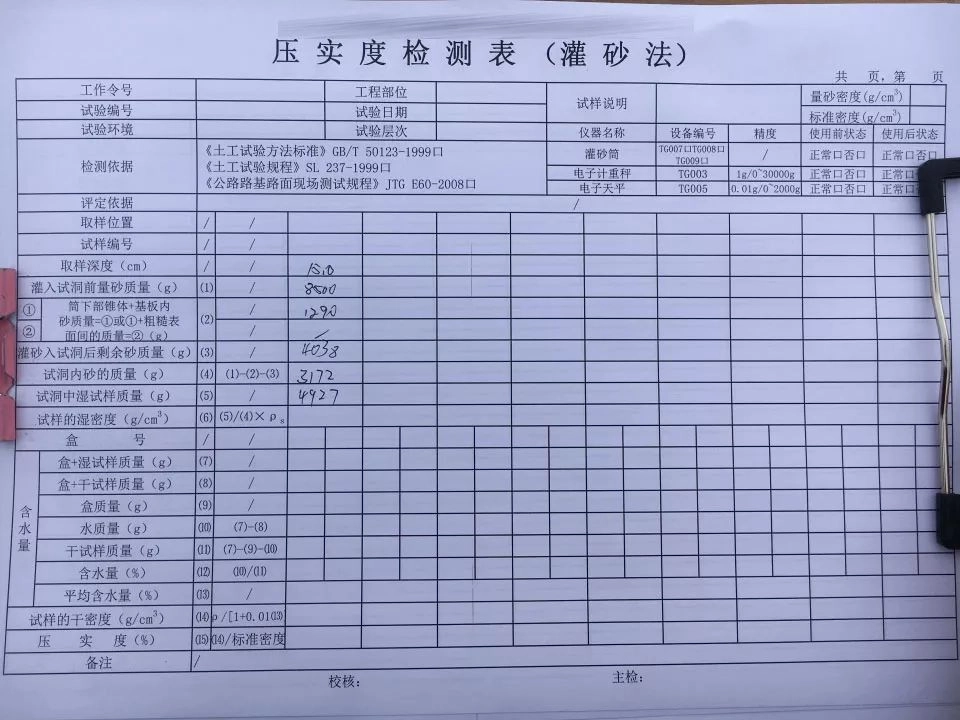

压实度检测表(灌砂法)

压实度检测表(灌砂法)

方法与步骤

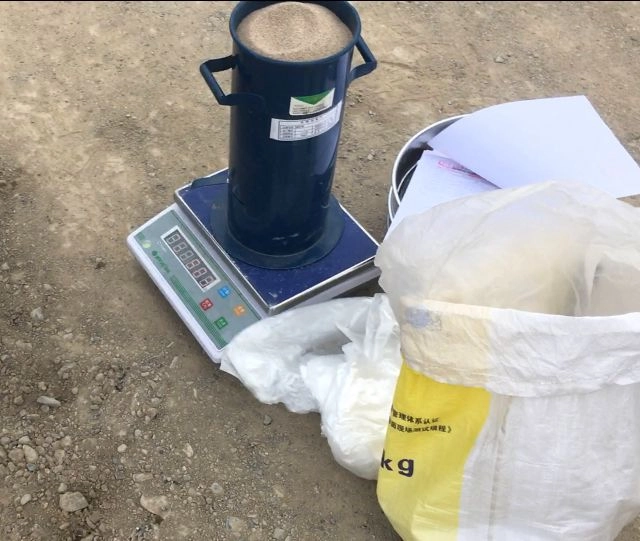

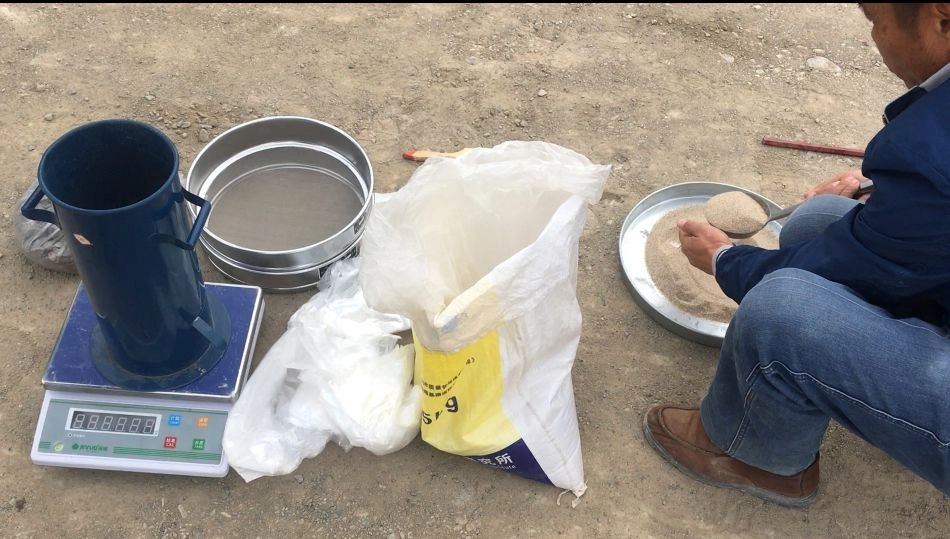

1、在灌砂筒筒口高度上,向灌砂筒内装砂至距筒顶的距离15mm左右为止。称取装入筒内砂的质量m1,准确至1g。以后每次标定及试验都应该维持装砂高度与质量不变。

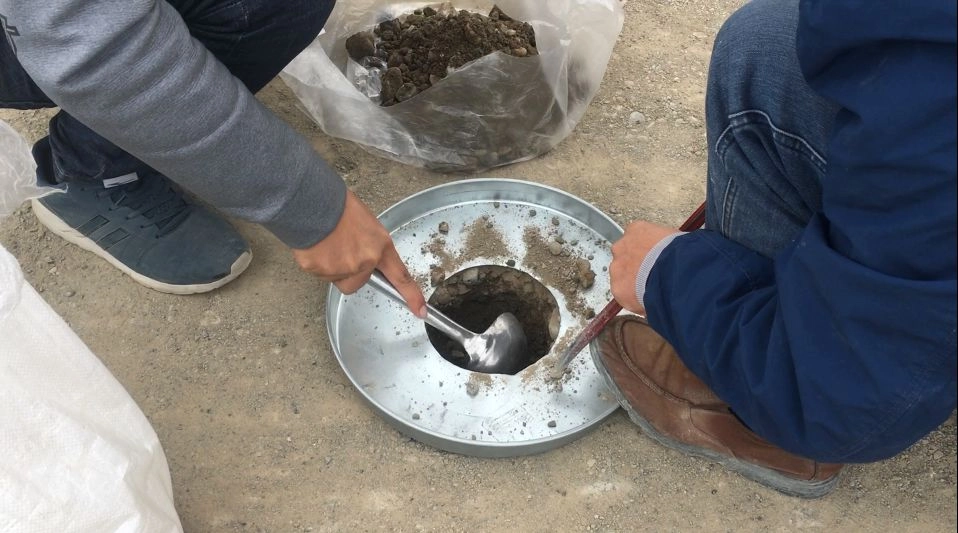

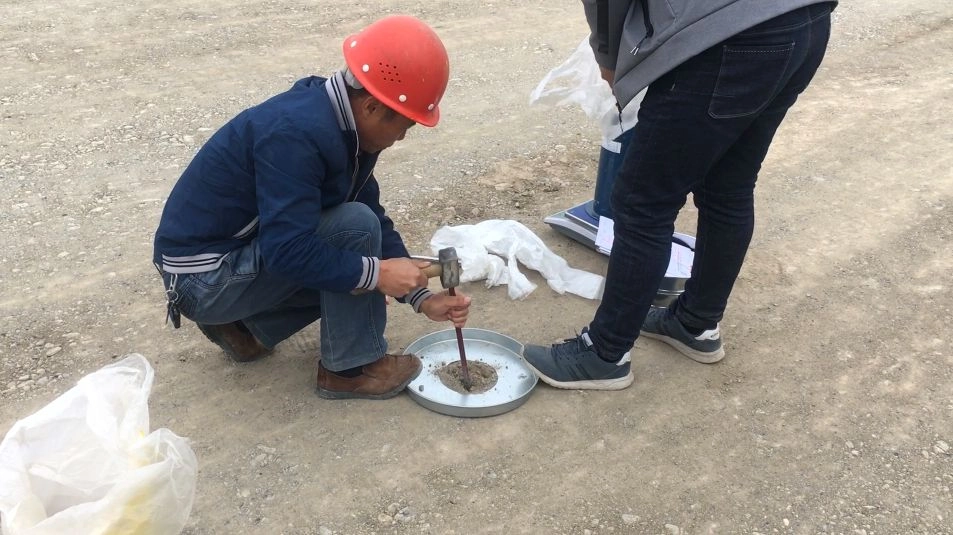

2、随机选定试验区域,将空心底盘平稳放置,用脚固定住。用锤和凿子将底盘孔中的土凿掉。并把凿掉的土样转入塑料袋,注意不要使凿出的土样丢失,且使土样的水分尽量少蒸发。

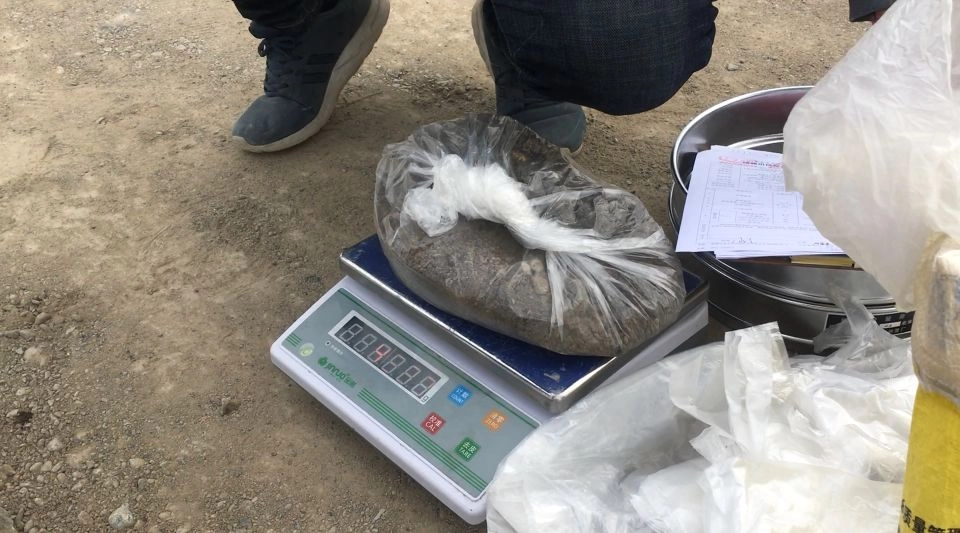

3、用刷子清扫洞边及洞内的土,将洞内全部凿松的土取出。试洞深度一般是15cm。并称量凿出的土样重量,精确到1g。

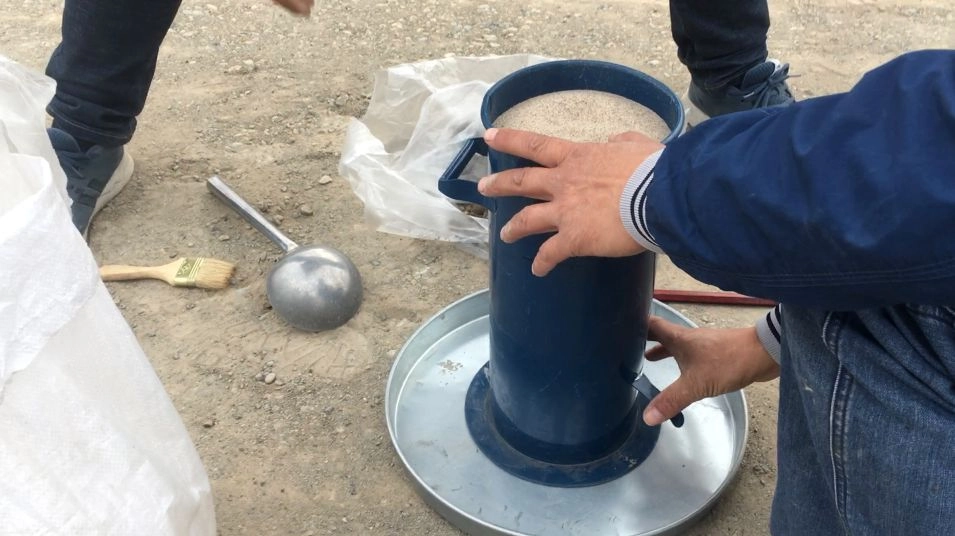

4、将开关打开,使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及开关铁板中心的圆孔上下对准重叠在一起,让砂自由流出,并使流出砂的体积与工地所挖试坑内的体积相当(或等于标定罐的容积,然后关上开关);

5、不晃动储砂筒的砂,轻轻地将灌砂筒移至玻璃板上,将开关打开,让砂流出,直到筒内砂不再下流时,将开关关上,并细心的取走灌砂筒。

6、收集并称量留在玻璃板上的砂或称量筒内的砂,准确至1g。玻璃板上的砂就是填满筒下部圆锥体的砂(m2)。

(此处直接称量灌砂筒及集中存砂,效果一样)

7、重复上述测量三次,取其平均值

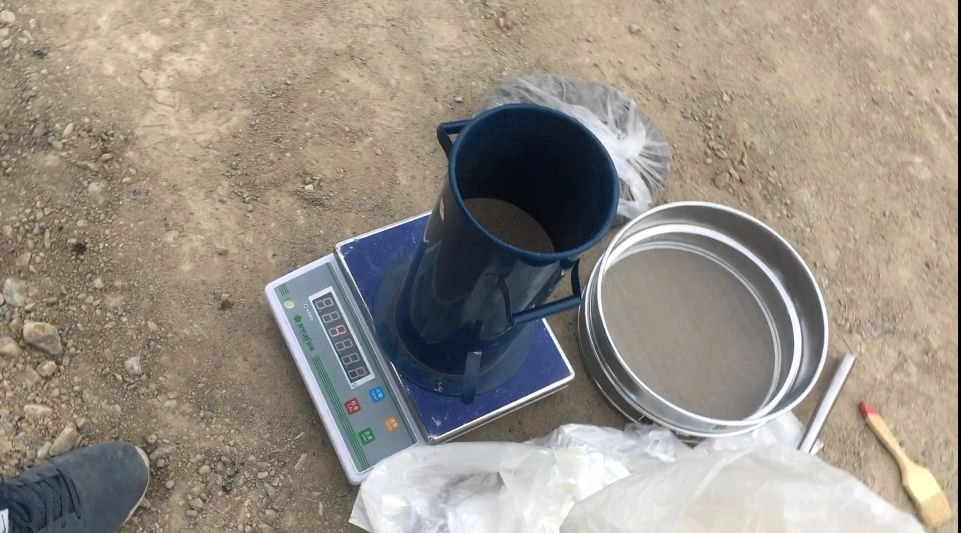

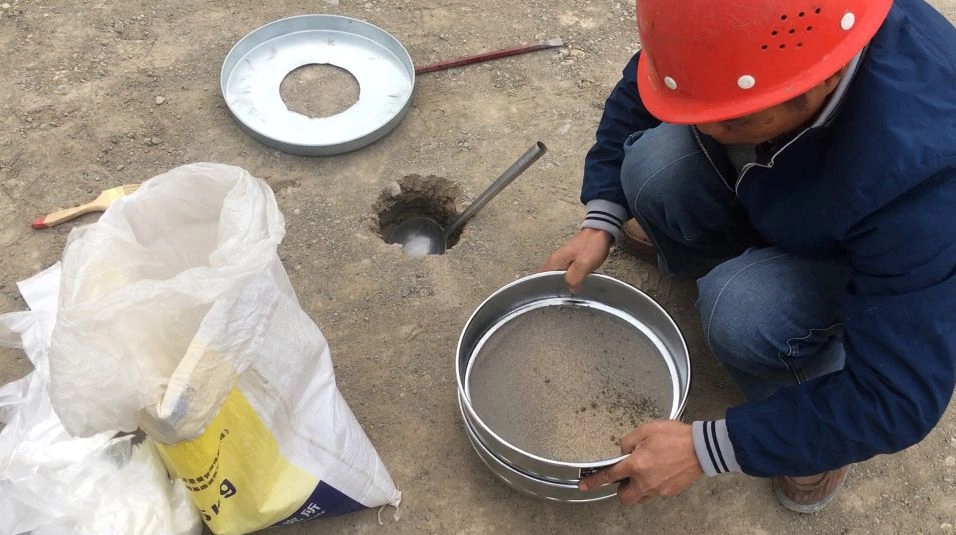

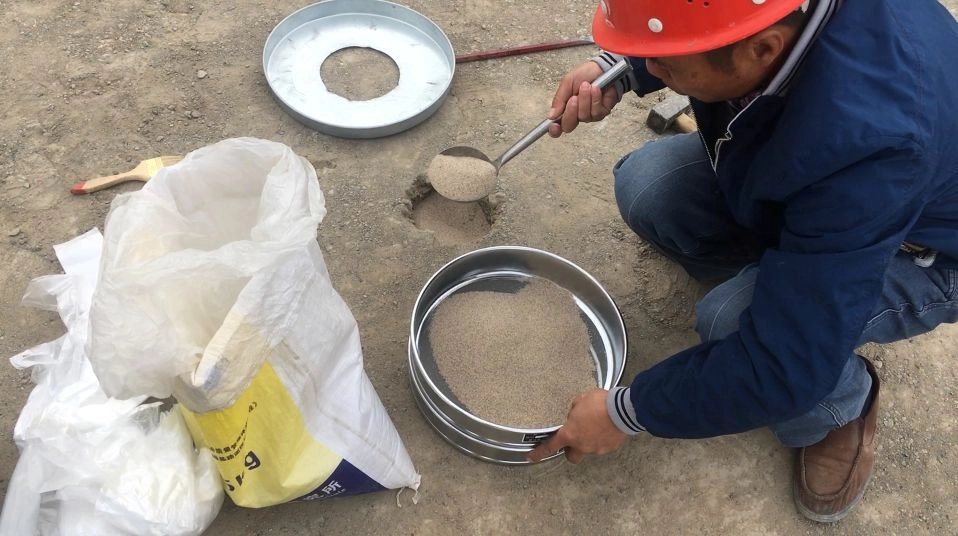

8、将标准砂经过筛网就泥土筛除后回收到袋内,以便下次使用。

9、计算
