交底内容

1.扣件式钢管脚手架搭设的安全技术要求

根据国内外的使用经验及经济合理性,单管立柱的扣件式脚手架搭设高度不宜超过50m。50m以上的高架有以下两种常用做法:

1)脚手架的下部采用双管立柱,上部采用单管立柱,单管部分高度在35m以下。

2)将脚手架的下部柱距减半,较大柱距的上站高度在35m以下。

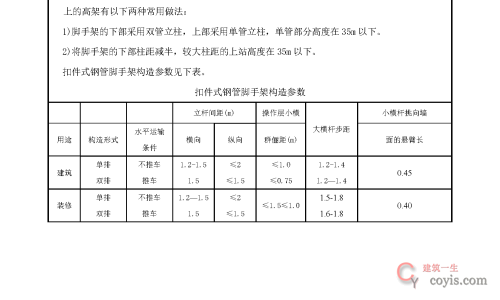

扣件式钢管脚手架构造参数见下表。

安全交底丨扣件钢管脚手架搭、拆安全要求

注:最下一步的步距可放大到1.8m。

(2)在搭设脚手架前,单位工程负责人应按施工组织中有关脚手架的要求,逐级向架设和使手人员进行技术交底。

1)对钢管、扣件、脚手板等进行检查验收,不合格的构配不得使用。

2)清除地面杂物,平整搭设场地,并使排水畅通。

(3)地基处理与底座安放。

1)根据脚手架的搭设高度、搭设场地土质情况,可按下表或根据计算要求进行地基处理。

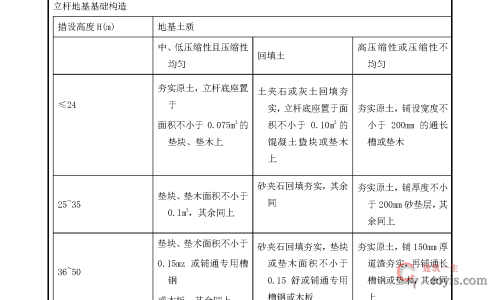

立杆地基基础构造

安全交底丨扣件钢管脚手架搭、拆安全要求

注:表中混凝土垫块厚度不小于200mm;垫木厚度不小于50mm。

当脚手架搭设在结构楼面、挑台上时,立杆底座下应铺设垫板或垫块,并对楼面或挑台等结构进行强度验算。

2)按脚手架的柱距、排距要求进行放线、定位。

3)铺设垫板(块)和安放底座,并应注意以下事项:

①垫板、底座应准确地放在定位线上;

⑦垫板必须铺放平稳,不得悬空;

③双管立柱应采用双管底座或点焊于一根槽钢上。

(4)扣件式钢管脚手架的搭设和安全技术要求。

1)脚手架搭设顺序如下:放置纵向扫地杆斗立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件(或加抛撑)→第二步纵向水平杆→第二步横向水平杆…

2)搭设立柱的注意事项:

①外径48mm与51mm的钢管严禁混合使用。

②立柱上的对接扣件应交错布置,两个相邻立柱接头不应设在同步同跨内,两相邻立柱接头在高度方向错开的距离不应小于500mm;各接头中心距主节点的距离不应大于步距1/3。

③开始搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。

④当搭至有莲墙件的构造层时,搭设完该处的立柱、纵向水平杆、横向水平杆后,应立即设置连墙件。

⑤立柱搭接长度不应小于lm,立柱顶端高出建筑物檐口上皮高度1.5m。

3)搭设纵、横向水平杆的注意事项:

①搭设纵向水平杆的注意事项:

对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中;搭接接头长度不应小于lm,并应等距设置3个旋转扣件固定,端部扣件盖板边缭至杆端的距离不应小于lOOmm;纵向水平杆的长度一般不宜小于3跨,并不小于6m。

②封闭型脚手架的同一步纵向水平杆必须四周交圈,用直角扣件与内、外角柱固定。

③双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于lOOmm。单排脚手架横向水平杆伸人墙内的长度不小于180ram。

④单排脚手架的横向水平杆不应设置在下列部位:设计上不允许留脚手眼的部位;砖过粱上与过粱成60。角的三角形范围内;宽度小于lm的窗间墙;梁或粱垫下及两侧各500mm的范围内。

⑤砖砌体的门窗洞口两侧3/4砖和转角处1   导砖的范围内;其他砌体的门窗洞口两侧300mm转角处600mm的范围内。

⑥独立或附墙的砖柱。

4)搭设连墙件、剪刀撑、横向支撑等注意事项:

①莲墙件应均匀布置,形式宜优先采用花排,也可以并排,连墙件宜靠近主节点设置,偏离主节点的距离不应大于300ram。

连墙件必须从底步第一根纵向水平杆处开始设置,当脚手架操作层高出连墙件二步时,应采取临时稳定措施,直到连墙件搭设完后方可拆除。

②剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设。

每道剪刀撵跨越立柱的根数宜在5--7根之间。每道剪刀撑宽度不应小于4跨,且不小于6,斜杆与地面的倾角宜在45°--60°之间;24m以下的单双排脚手架,均必须在外侧立面的两端

各设置一道剪刀撑,由底至顶连续设置;中间每道剪刀撑的净距不应大于15m。

③一宇型、开口型双排脚手架的两端均必须设置横向支撑,中间宜每隔6跨设置一道。横向支撑的斜杆应由底至顶层呈之字型连续布置;24m以下的闭型双排脚手架可不设横向支撑,24m以上者踪两端应设置横向支撑外,中间应每隔6跨设置一道。

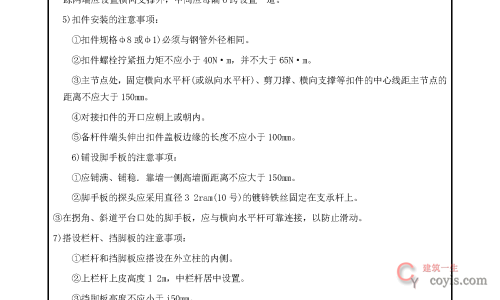

5)扣件安装的注意事项:

①扣件规格ф8或ф1)必须与钢管外径相同。

②扣件螺栓拧紧扭力矩不应小于40N·m,并不大于65N·m。

③主节点处,固定横向水平杆(或纵向水平杆)、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。

④对接扣件的开口应朝上或朝内。

⑤备杆件端头伸出扣件盖板边缘的长度不应小于100mm。

6)铺设脚手板的注意事项:

①应铺满、铺稳.靠墙一侧高墙面距离不应大于150mm。

②脚手板的探头应采用直径3 2ram(10号)的镀锌铁丝固定在支承杆上。

③在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,以防止滑动。

7)搭设栏杆、挡脚板的注意事项:

①栏杆和挡脚板应搭设在外立柱的内侧。

②上栏杆上皮高度l 2m,中栏杆居中设置。

③挡脚板高度不应小于i50mm。

2扣件式钢管脚手架拆除的安全技术要求

(1)拆除前必须完成以下准备工作:

1)全面检查脚手架的扣件连接、连墙件、支撑体系是否符合安全要求。

2)根据检查结果.补充完善施工组织设计中的拆除顺序,经主管部门批准方可实施。

3)拆除安全技术措施,应由单位工程负责人逐级进行技术交底。

4)清除脚手架上杂物及地面障碍物。

(2)拆除应符合以下要求:

1)拆除顺序应逐层由上而下进行,严禁上下同时作业。

2)所有连墙件应随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。

3)当脚手架拆至下部最后一根长钢管的高度(约6 5m)时,应先在适当位置搭临时抛撑加固,后拆连墙件。

4)当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先设置连墙件和横向支撑加固。

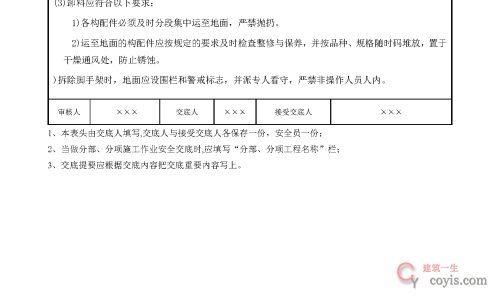

(3)卸料应符合以下要求:

1)各构配件必须及时分段集中运至地面,严禁抛扔。

2)运至地面的构配件应按规定的要求及时检查整修与保养,并按品种、规格随时码堆放,置于干燥通风处,防止锈蚀。

)拆除脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员人内。
