建筑设计总说明第五章第四小节介绍的建筑物楼梯面做法。

图纸内容

5.4 楼地面

5.4.1 室内地面混凝土垫层酌情设置纵横伸缩缝(平头缝),间距≤6M。垫层切断钢筋。细石混凝土地面面层设置分格缝, 分格缝与垫层伸缩缝对齐, 缝宽20毫米, 内填填逢膏。

5.4.2 水泥砂浆地面面层按具体情况分缝(宜与结构开间划分,缝宽5-8mm, 用专用的填缝料填缝)。

5.4.3 除另有指定外,室内经常有水的房间、室外阳台、外走廊应设地漏。楼地面用1:2.5水泥砂浆(掺3%防水粉)作不小于0.5%排水坡度坡向地漏。最薄处为20厚, 地面最高点标高低于同层房间地面标高15mm。

5.4.4 除标明处以外,建筑物四周应做散水及明沟。明沟按详图处置;散水为1米宽, 70厚C15混凝土随打随抹光, 散水坡度4%,纵向每6米做伸缩缝一道,缝宽20, 散水与外墙间设通长缝,缝宽10, 缝内均填_________。做法选用国标,具体尺寸详见平面图。

5.4.5 建筑电缆井, 管道井每层在楼板处做法按结构整铺钢筋,待管道安装后用同样标号的混凝土封闭。

5.4.6 内走廊楼地面完成面比一般房间低___mm。卫生间楼地面完成面比走廊低___mm。阳台楼地面完成面比一般房间低____mm。卫生间的蹲位结构下沉_______mm。

5.4.7 不同材料的楼地面按详图处置,如无标明,可用水泥砂浆找平层或C10细石砼调整。

5.4.8 所有设备房门用与楼板相同标号的砼做100高同墙宽门槛。

5.4.9 地坪做法:先将原土平整,如有填土则应分层洒水夯实,每层鬆土厚度≤200mm,如填砂,则应用水冲实,然后现浇100厚C20混凝土垫层(包括门口踏步及散 水),垫层分缝≤6mX6m,缝宽15mm~20mm。

5.4.10 房间门内外地面高差不应大于15mm,并以斜面过渡。电梯出入口应以反斜面过渡。

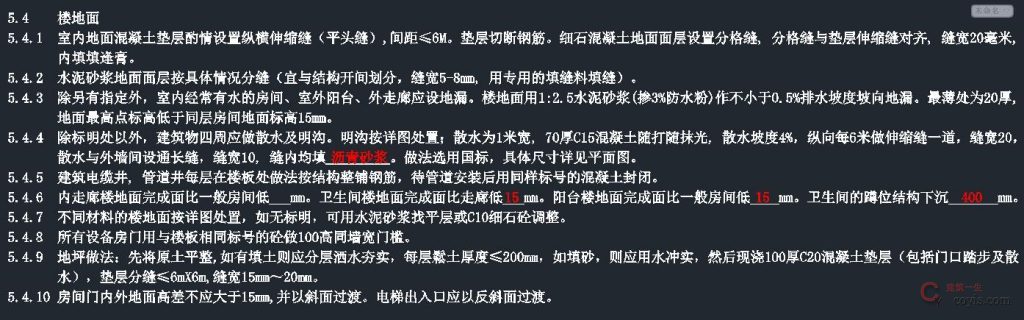

图纸截图

设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.4 楼地面

设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.4 楼地面
