本节介绍的是建筑设计中的无障碍设计。主要设计的有卫生间、无障碍电梯等的相关数据。

图纸内容

5.12 无障碍设计
5.12.1严格依据《城市道路和建筑物无障碍设计规范》(JGJ50-2001)进行无障碍设计。
5.12.2建筑入口处室内外高差为0.015m,高差面采用小斜面处理。
5.12.3供残疾和行动不便人士使用的斜坡均应按规范规定的位置、坡长比设计。
5.12.4残疾人卫生间、淋浴间、无障碍客房、无障碍住房内设施要按规范设置。
5.12.5按规范设置残疾人停车位。
5.12.6乘轮椅者开启的门扇,应安装视线观察玻璃、横执把手和关门拉手,在门扇的下方应安装高0.35 m的护门板。
5.12.7无障碍电梯的轿厢设计要求:电梯门开启净宽度大于或等于0.8米;轿厢深度大于或等于1.4米,轿厢宽度大于或等于1.1米;轿厢正面和侧面应设高0.8-0.85米的扶手;轿厢侧面应设高0.9-1.1米带盲文的选择按钮;轿厢正面高0.9米处至顶部应安装镜子.
5.12.8无障碍电梯候梯厅设计要求:候梯厅深度大于1.8米;按钮高度0.9-1.1米;电梯门洞净宽度大于或等于0.9m;清晰显示上、下运行方向和层数位置及电梯抵达音响;每层电梯口应安装楼层标志;电梯口应设提示盲道。

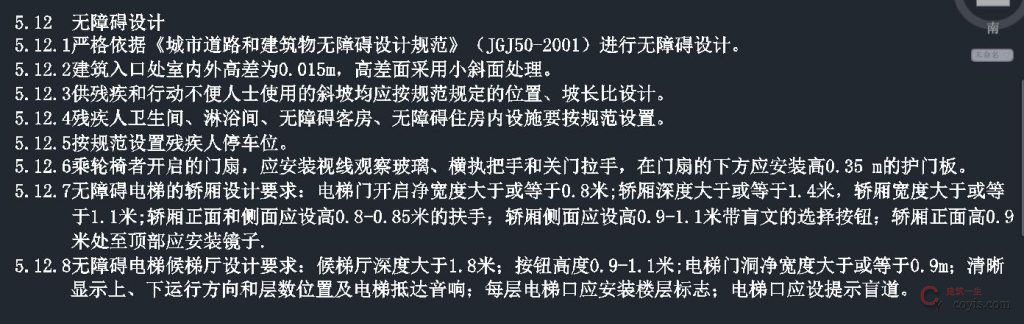

图纸截图

设计总说明 解读之一 建筑设计总说明 5、材料与结构说明 5.12 无障碍设计
