CAD绘图基础之一 设置图形界限

CAD的绘图区域大小怎么设定?

cad的绘图区大小是可以设置的。其实用比较专业的词来说就是:图形的界限。

图形界限也就是你的图能画的最大的限度值,相当于一张图纸一样。设定了图形界限就相当于给了你一张图纸。
命令是:limits 【确定】,会让你输第一角点,再输入另一个角点。
比如:第一个角点为0,0 另一个角点可以设置为:297,210
图形界限的大小就为A4的那么大,其实在实际上是用不上的。因为画图你直接画一个矩形的框就好了。不必须设置这个。

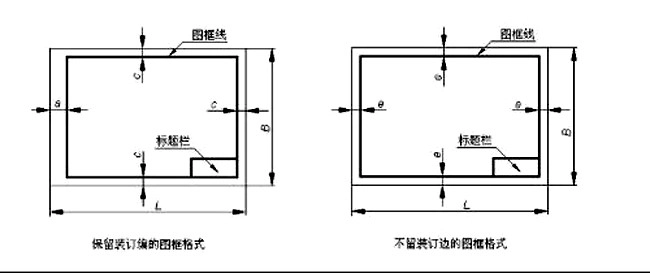

  • A0的尺寸为1189mm×841mm
  • A1的尺寸为841mm×594mm
  • A2的尺寸为594mm×420mm
  • A3的尺寸为420mm×297mm
  • A4的尺寸为297mm×210mm

但我们在CAD中画图一般都是以1:1的比例进行的,所以设置图形界限的时候都扩大100倍,即:

  • A0的尺寸为118900×84100
  • A1的尺寸为84100×594100
  • A2的尺寸为59400×42000
  • A3的尺寸为42000×29700
  • A4的尺寸为29700×21000
