昨天有人在微薄上问我CAD的状态栏不见了怎么调出来，到网上搜了一下，返现遇到这类问题的人还真不少，下面就回答一下这个问题，同时简单介绍一下CAD状态栏的相关设置。
状态栏在CAD界面的最底部，不仅用于显示坐标值，还提供了绘图辅助工具、导航工具以及快速访问工具和注释工具等等，如下图所示。
不同版本的CAD状态栏中按钮数量不太相同，显示效果也不太一样，比如低版本用的是文字按钮，高版本功能越来越多，为了节省空间，默认状态下显示的是图标按钮。但从很早的版本就提供了栅格、对象捕捉、正交、极轴、动态输入等这些绘图辅助工具，这些工具在绘图过程中使用频率非常高，因此状态栏对于绘图非常重要。
状态栏被关闭了怎么打开？

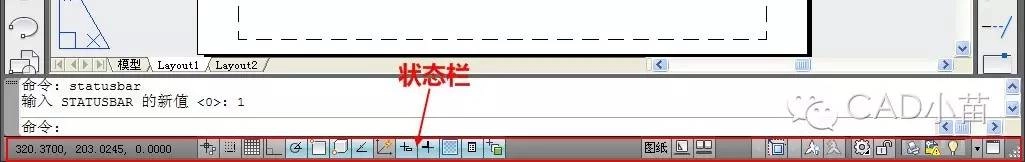

如果你的状态栏被关闭了，比较通用又快捷的方法是利用变量STATUSBAR来设置。设置方法很简单：输入STATUSBAR，回车，输入1，回车，状态栏就可以显示了。

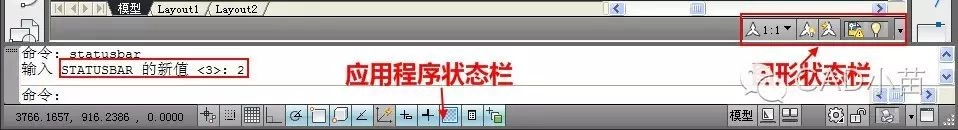

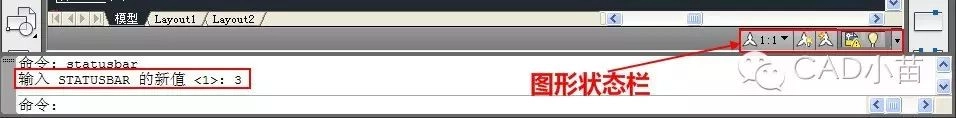

实际上这个变量可以设置为0-3四个值，在AUTOCAD中状态栏又被分为应用程序状态栏和图形状态栏，默认状态下两个状态栏都显示在底部，当设置成2时会分开显示，设置成3时则只显示图形状态栏，如下图所示。
一些国产CAD，如浩辰CAD并未将状态栏分成两部分，但也支持用STATUSBAR开关状态栏。浩辰CAD2017的选项（OP）对话框的显示选项卡中有显示状态栏的选项，但在AUTOCAD的选项对话框中并没有这个选项，只提供了显示图形状态栏的选项，为什么有那么多人的状态会被关闭，我也不明白。
在CAD的低版本，比如AUTOCAD2007中并没有将状态栏分成两部分，也不支持STATUSBAR变量，理论上状态栏是无法关闭的，不知道大家在不支持STATUSBAR变量的版本中有没有遇到过状态栏被关闭的情况？
怎么将状态栏的图标按钮切换成文字按钮？

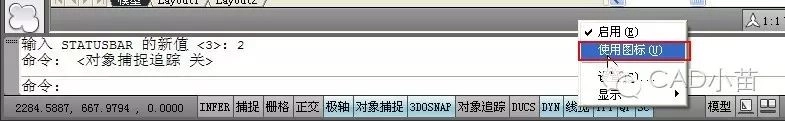

在CAD低版本，如AUTOCAD2007状态栏中极轴、正交、对象捕捉等这些按钮都是用文字显示的，一目了然。很多人习惯了文字按钮，换到高版本显示成图标后反倒不习惯，希望在切换回文字按钮，这个操作非常简单，在状态栏左侧按钮上单击鼠标右键，每个按钮弹出的菜单不完全一样，但都有“使用图标”一项，单击取消此选项，图标就会变成文字了，如下图所示。
我们可以看到由于使用中文的话状态栏已经没有足够空间，有很多按钮使用了英文缩写，例如动态输入写成了DYN，快捷特性写成了QP。
怎么设置状态栏图标的显示？
随着CAD版本的升级，状态栏的按钮越来越多，经常需要在一长串按钮中找到我们需要操作的按钮，而且由于空间有限，当显示成文字时有些按钮不得不用英文缩写。其实我们可以将一些从来不用的按钮隐藏，只保留常用的一些按钮，这样状态栏会看起来更简洁，操作也更方便。

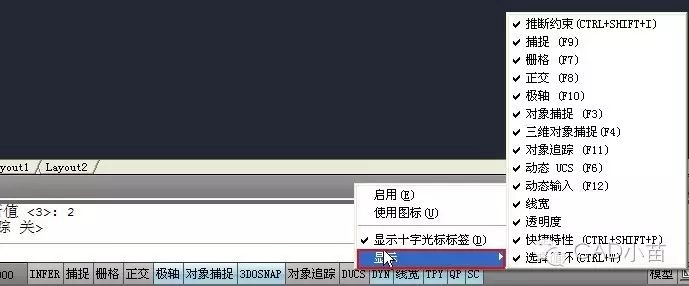

在状态栏右键菜单中也可以设置图标的显示，我们在不同位置右键单击弹出的菜单有所不同。如果在左侧的绘图辅助工具上右键单击，右键菜单最下面有一个“显示”选项，在此处可以设置这些绘图辅助工具是否显示，如下图所示。

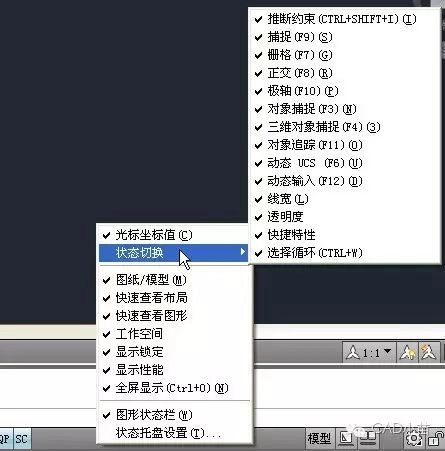

如果在状态的空白处单击，则可直接设置右侧按钮的显示，同时在状态切换二次菜单中也可以设置左侧绘图辅助工具的显示，如下图所示。
不同版本CAD的状态栏按钮数量不一样，到AUTOCAD2011版的图标按钮就有二十来个，这里就不再一一介绍了。如果大家还有什么问题需要交流，请留言！
以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
