摘要：
偏移在CAD设计中使用频率很高，利用偏移功能，我们可以轻松绘制出诸如同心圆、平行线等一些具有明显继承关系的图形。本教程将以实际设计过程中经常碰到的轴孔零件截面绘制为例，为您介绍偏移功能的基本使用方法。

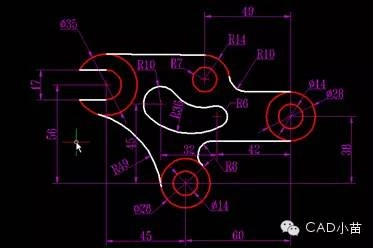

在绘制同心圆、圆弧时，偏移是一项很好用的功能，在实际设计中有很广泛的应用，比如，下图中红色部分就是偏移的典型应用。
下面介绍偏移功能的使用方法，大家不一定非要找到上面这样的图，自己随意绘制几个圆、多段线、直线也可以用来练习。
1、单击“偏移”功能图标，或输入O，回车。
2、从软件所给出的提示可以看出， CAD提供两种偏移模式——距离和通过。
距离比较好理解，就是偏移后的线与偏移前线的距离；所谓“通过”，就是在线在偏移后会通过指定的点。至于采用哪种方式，主要看给出的已知条件。
出现上述提示时，可以直接输入偏移距离，也可以直接回车，或输入T后回车，利用图中其他图中某个点作为偏移的参考点。
删除（E）和图层（L）是CAD高版本才有的选项，暂时可以不去理会，如果有兴趣可以自己研究一下。
3、输入“T”并回车，选择“通过”方式。

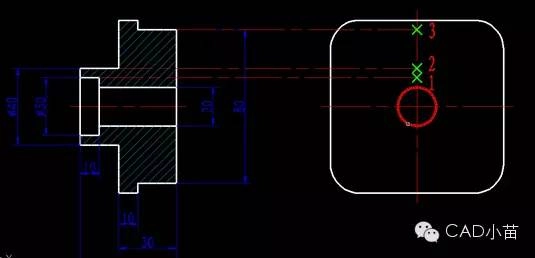

4、CAD提示选择对象，只需选择下图中的红色圆即可。
5、 CAD提示指定通过点时，直接选择点1即可。

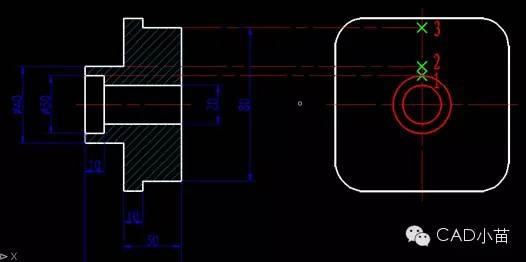

6、指定偏移点后，偏移的效果如下图所示。
用相同的方法，可以偏移出通过点2、3的圆。
当知道偏移距离时，偏移时就可以直接输入距离，操作很简单，这里就不再详细介绍。
在一些CAD的高版本还提供了多次偏移选项，上面的三个圆可以执行一次偏移命令就可全部完成。在浩辰CAD中还提供了“两边（B）”选项，可以同时向两侧偏移图形。

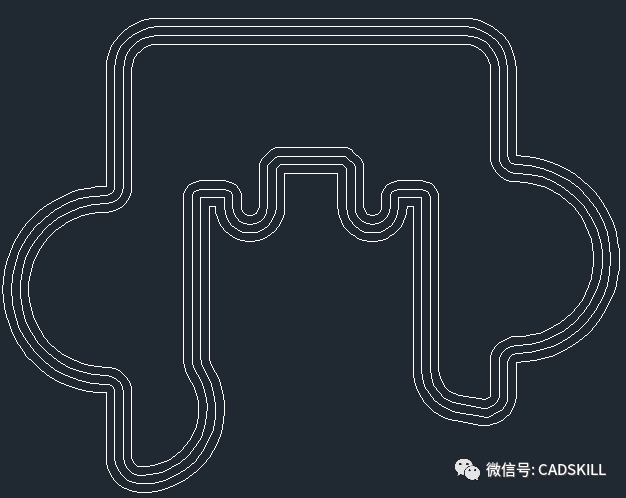

偏移支持各种图形，不仅是简单的直线和圆弧，多段线、椭圆和样条曲线都可以进行偏移。偏移的操作很简单，但偏移的计算是很复杂的，如果图形特别复杂或者图形有问题，可能会导致偏移不正常。如果想深入了解，可以看一下公众号的相关文章。
总结：
我们要绘制的图形与图中现有图形平行时，我们就可以使用偏移命令，而无需重新绘制图形，不仅圆、直线是如此，多段线、样条曲线也可以偏移。
