简介：
对于初学者来说，肯定要问：夹点是什么？在CAD中，当你选中一个图形，图形上会出现一些蓝色的小方块，这些小方块就是图形的夹点，也可以称为控制点，可以通过拖动这些夹点改变图形的形状、位置等。当然在CAD高版本中，夹点不再只是方块，你选中一个圆弧时，不仅会出现方块，还会出现箭头，利用箭头可以改变弧长和半径。下面给大家简单介绍夹点的一些操作。

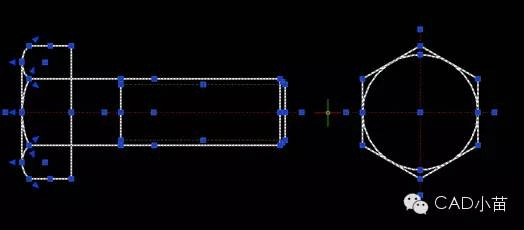

在CAD中，当用户选中对象后，对象的周围会出现一些蓝色小方框，这些小方框就是对象的夹点，如下图。利用夹点，可以快速对对象进行编辑。
一、使用夹点编辑圆
下面将以圆的编辑为例，介绍利用夹点编辑圆的方法。

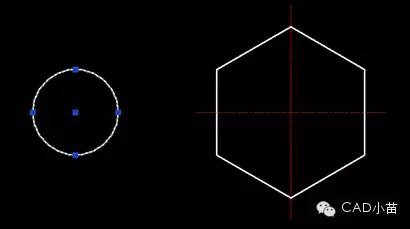

1、选择圆，使其夹点可见，如下图所示。
可以看到，一个对象可以有多个夹点。接下来你还将会看到，不同夹点的功能也有所区别。

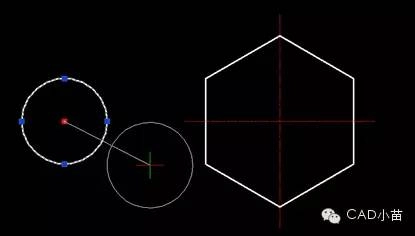

2、单击选择圆心处夹点，夹点变成红色。拖动光标，会发现圆会跟随光标移动，也就是说，圆心夹点是一个移动夹点。

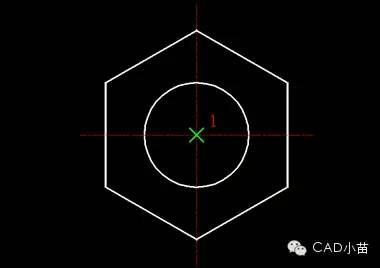

3、将夹点拖动至下图中点1位置，完成圆的移动。
4、再次将圆选中，使其夹点可见。

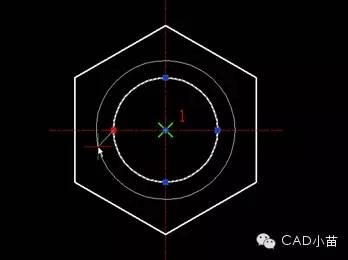

5、选中左侧夹点并向左拖动。在指定夹点位置之前，CAD会根据光标的位置动态地绘制一个预览圆。

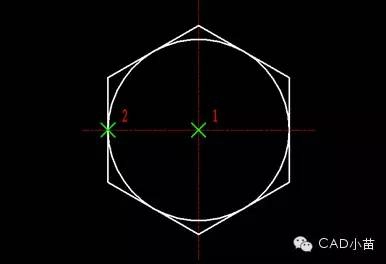

6、将夹点移至点2，完成六边形的边界。可以看到，圆周象限点处的夹点是缩放夹点，其实，如果拖动右边的夹点，也可以实现相同的操作。
二、使用夹点编辑直线

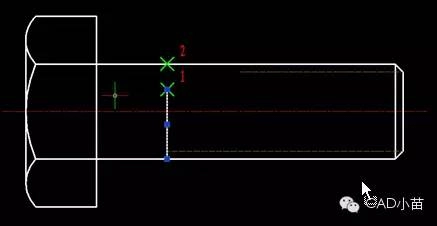

直线的夹点编辑方式与圆类似，选中直线后，直线的夹点将会出现，端点和中点处共有三个夹点。将夹点1拖至点2处即可延长直线。当然，如果您想保持在竖直方向上操作，则需要将正交F8模式打开。

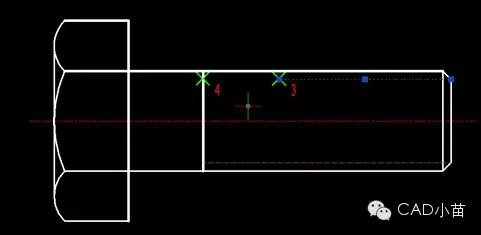

使用相同的方法，将下图中的夹点3拖动至点4，完成螺栓主视图的编辑。
在CAD中，几乎所有对象都提供了夹点编辑方式，在很多情况下，您可以直接通过拖动夹点来完成对象的移动和尺寸修改。
如果您感兴趣，在选中夹点后，可留意命令行给出的提示，然后按几下空间键，看看提示有什么变化。从提示可以看到，利用夹点还可以实现更多的编辑，还可以对图形进行移动、旋转、复制等操作，这些操作也可以通过右键菜单进行。
什么是夹点？对夹点可进行哪些操作？
总结：
夹点编辑不用输入任何命令，简单、方便，在很多情况下可以提高操作效率。正因为如此，在CAD高版本中夹点编辑的方式也在不断丰富，比如弧线两端箭头形夹点，多段线中点处的矩形夹点都是后来添加的，在高版本针对多段线夹点还增加了添加、删除顶点，弧线和直线转换的选项等等。如果想用好夹点编辑，必须多尝试，多练习。
