摘要：在设计图纸中，光栅图像也就是我们常说的图片应用非常广泛，例如在市政规划、水利、电力图纸中有时会将光栅格式的地图作为底图；还有一些公司会将公司的Logo或个人签名以光栅图像的形式插入到图纸中；还有一些图纸中为了进一步说明设计方案，也会放上一下光栅图像。在CAD中可以直接插入光栅图像，并且可以对光栅图像进行裁剪、透明度调整等一些操作，下面给大家简单讲解一下光栅图像插入的基本操作。

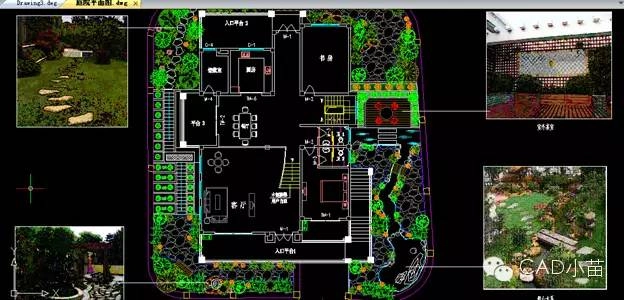

在实际方案设计中，有时需要向图纸中插入一些实物图或效果图，使方案展现得更直观，更淋漓尽致，如下图所示。
光栅图像的插入方式与图块类似，均需要指定插入点、缩放比例和旋转角度，仅在操作细节上有一些区别，下面介绍光栅图像的插入方法。

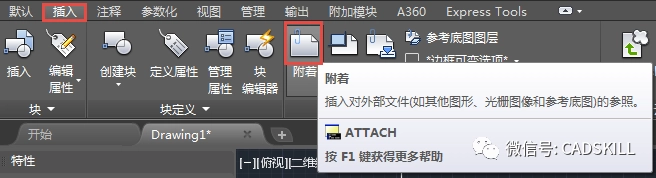

1、选择“插入>附着”，启动参照插入功能，如下图所示。
在低版本，光栅图像和DWG图纸等附着是分开的，就需要选择“插入>光栅图像>附着”，然后会弹出选择图像文件的对话框，直接浏览选择图像即可。高版本，各种不同文件的附着都统一用附着（ATTACH）命令，如果要附着光栅图像，需要在文件类型中选择“所有图像文件”。
如果输入命令：imageattach的话，弹出的对话框是一样的，但下面的文件类型就会自动选择“所有图像文件”。

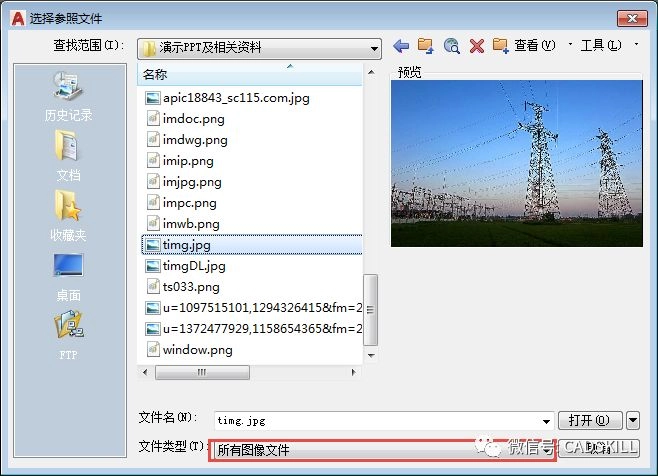

2、在“选择参照文件”对话框中选择目标图像文件，单击“打开”按钮。

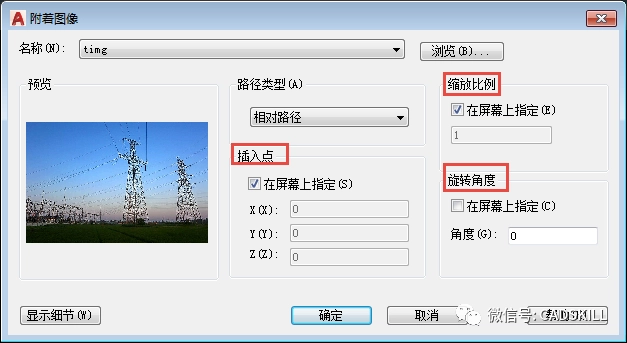

3、与图块插入类似，可以在附着图像对话框中设置图像的插入点、缩放比例和旋转角度，确定参数后单击“确定”按钮，开始插入图像。
默认状态下旋转角度被设置为0，而插入点和缩放比例勾选了“在屏幕上指定”。如果我们事先就知道光栅图像的插入点坐标以及缩放比例，可以取消勾选“在屏幕上指定”，在对话框中直接输入数值。
但对于初学者，我们可采用默认选项，可直接单击“确定”按钮，在图形窗口中指定插入点和比例。

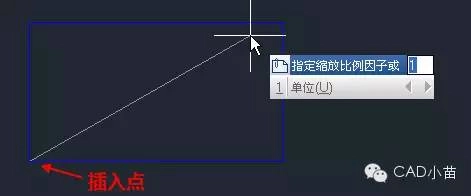

4、在图中单击确定图像的左下角点，也就是图像的插入点，然后命令行会提示输入“缩放比例”，此时我们可以在命令行直接输入比例，也可以拖动光标通过图像的右上角点来确定图像的大小，如下图所示。
缩放比例默认值为1，我们直接回车图像将按1:1插入。如果我们对光栅图像的尺寸有严格的要求，建议在图像处理软件里将图像的尺寸设置好，然后在CAD中按1：1插入。
需要注意的是，在这种图像插入方式中，CAD图纸中只是保留了图像的路径信息，并在适当的位置显示图像，并没有将图像保存CAD图纸中。换而言之，CAD图纸与图像依然是两个独立的文件，只不过在这两个文件中存在某种“链接”关系而已。您可以利用任何一款图像编辑软件编辑、修改图像，当再次打开CAD图纸时，图纸中图像的显示自动发生变化。

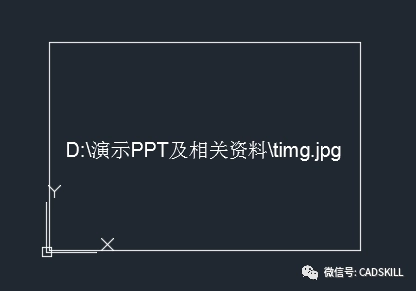

不过，由于仅仅是建立了“链接”关系，而并非将图像“纳入其中”， 当您删除图像，或者没有将CAD图纸与图像一起拷贝给其他人时，就会发生打开CAD图纸时找不到图像的情况，直接的后果是CAD图纸无法正常显示，只显示一个文件路径，如下图所示。
你可能会问：
那在CAD中，有没有其它方法将图像直接存到CAD图纸中呢？

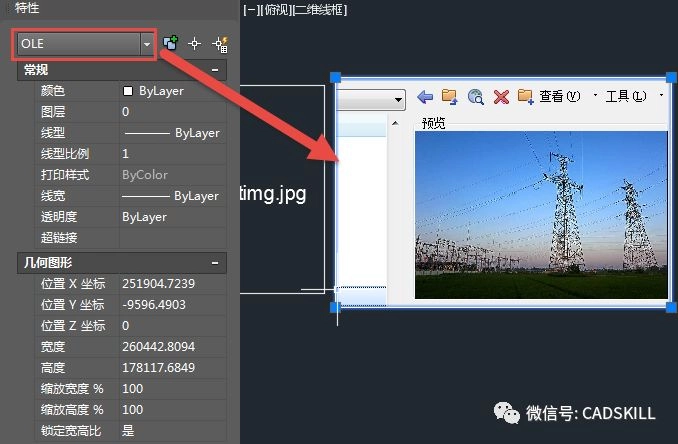

有，就是“OLE“方式，我们可以在图像处理软件，例如PS或画图里选择要的图像，然后按(CTRL+C)将图像复制到WINDOWS的剪贴板，然后切换到CAD中（CTRL+V）将图像粘贴到CAD里，这样图像就是保存在图中一个OLE对象，如下图所示。
总结：
光栅图像的插入操作非常简单，对于初学者，需要注意光栅图像虽然插入到CAD中，但在CAD文件中记录的只是一个图像的路径，如果你在插入后，删除或移动了光栅图像，光栅图像将无法显示。这里只讲了插入光栅图像的基本操作，光栅图像还可以裁剪、设置透明，另外还有上面提到的OLE，在入门教程就不再详细讲解了，如果你感兴趣，可以查看本公众号相关的文章。
