图文并茂详解施工工艺控制要点

以图片的形式展现各施工工艺的施工情况,表现清楚明了,适合施工工人及领导参考。
图文并茂详解施工工艺控制要点

1 剪力墙钢筋施工样板

1.1 剪力墙钢筋样板体现的节点

⑴ 节点1:水平筋连接构造
⑵ 节点2:竖向钢筋连接构造
⑶ 节点3:钢筋保护层

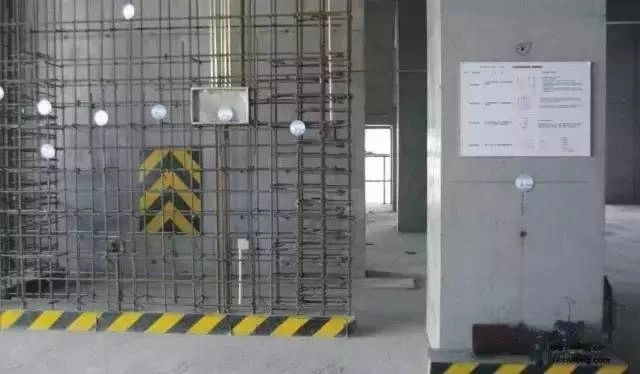

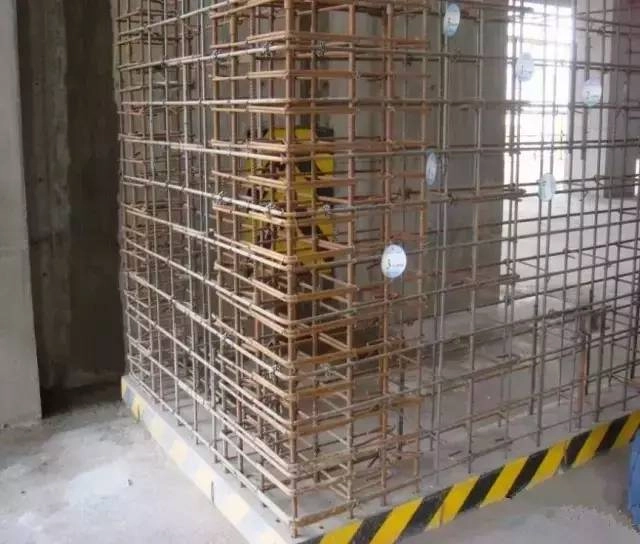

剪力墙钢筋样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

1.2 施工工艺要点

图文并茂详解施工工艺控制要点

2 剪力墙支模体系样板

2.1 剪力墙支模体系体现的节点:

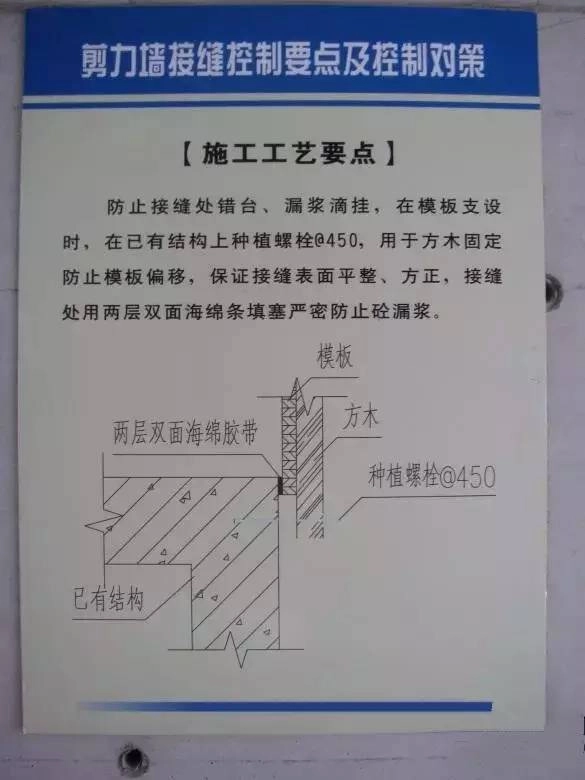

⑴ 节点1:剪力墙上口采用平直压档,确保上口平直;

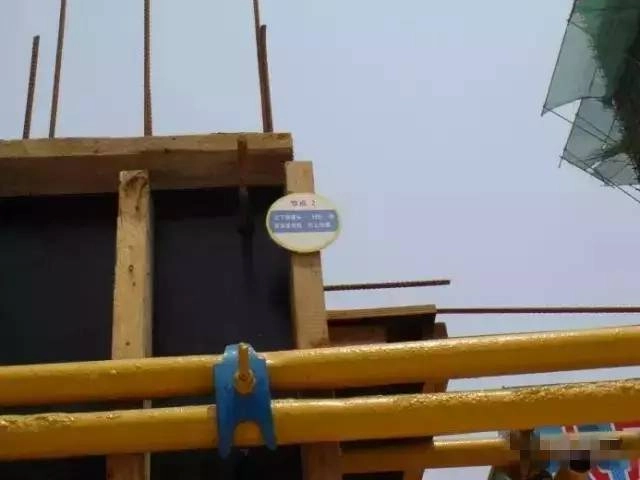

⑵ 节点2:上下层接头—50处,增加对拉螺栓,防止胀模;

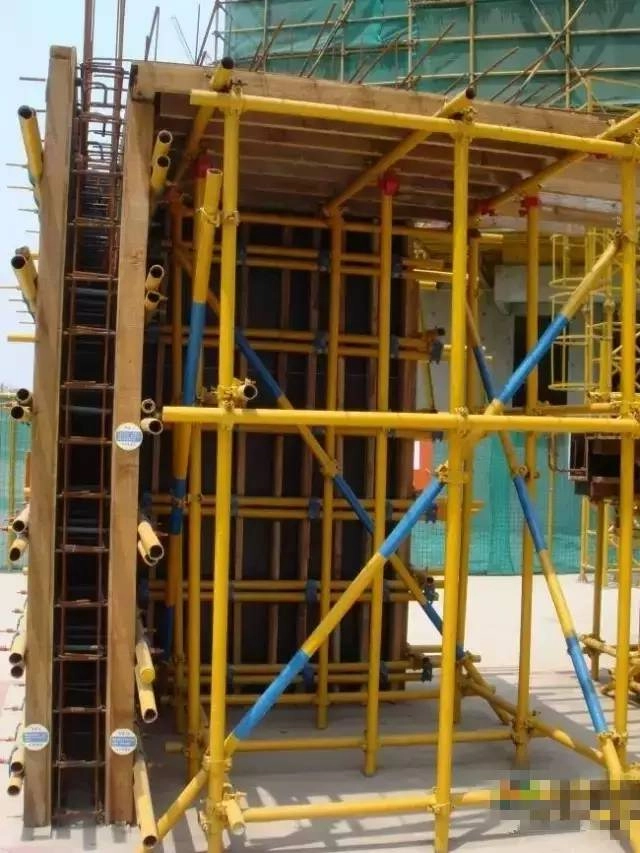

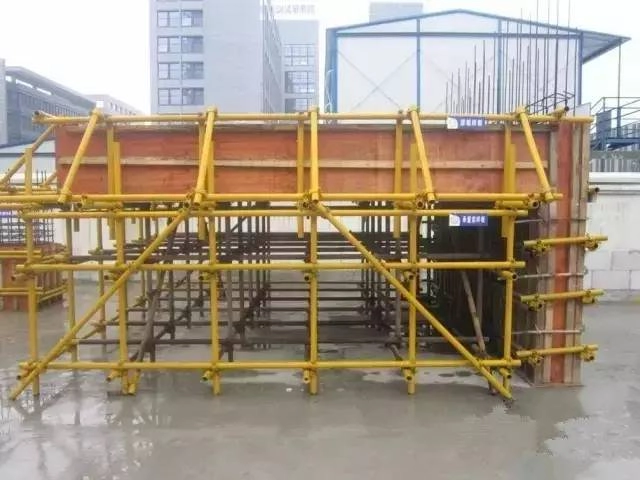

支模体系样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

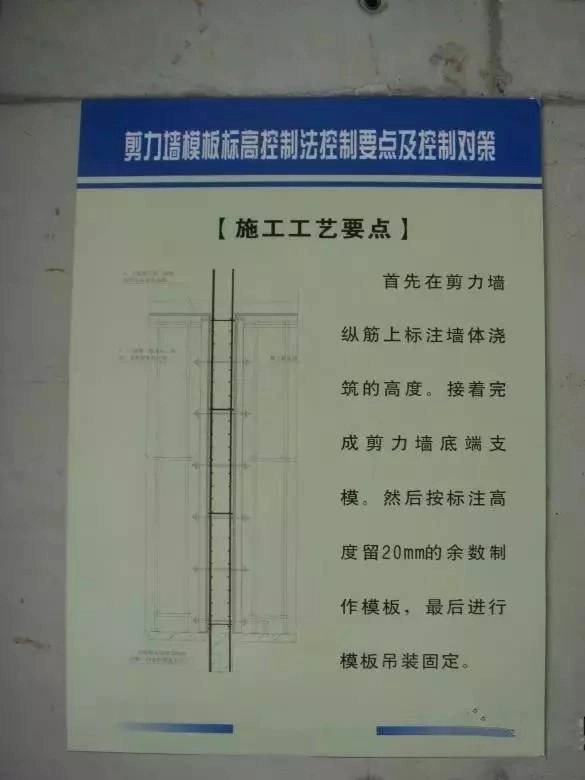

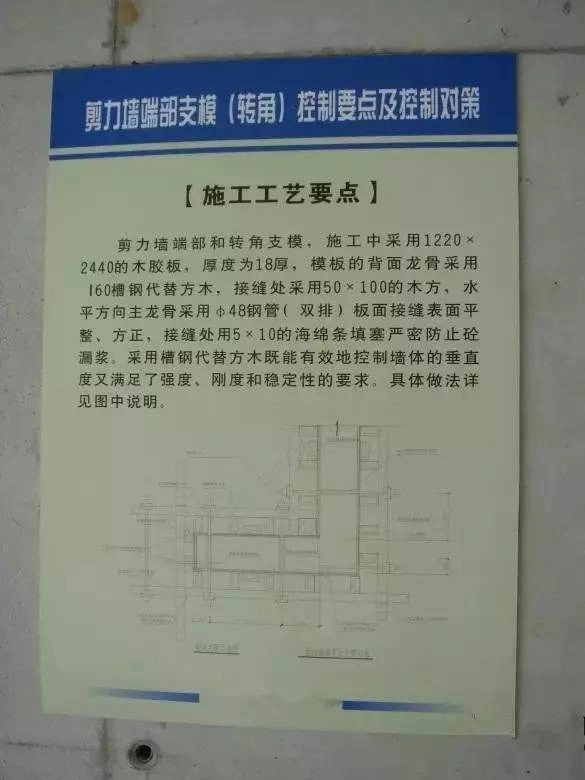

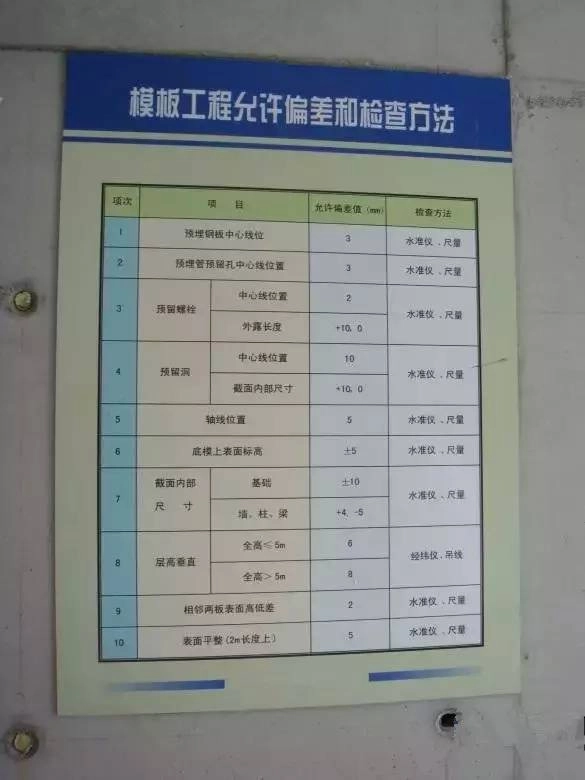

2.2 施工工艺要点

图文并茂详解施工工艺控制要点

3 梁板钢筋及支模体系样板

3.1 梁板钢筋样板体现的节点:

⑴ 节点1:梁主筋锚固长度要求;
⑵ 节点2:梁钢筋套筒连接;
⑶ 节点3:梁保护层;

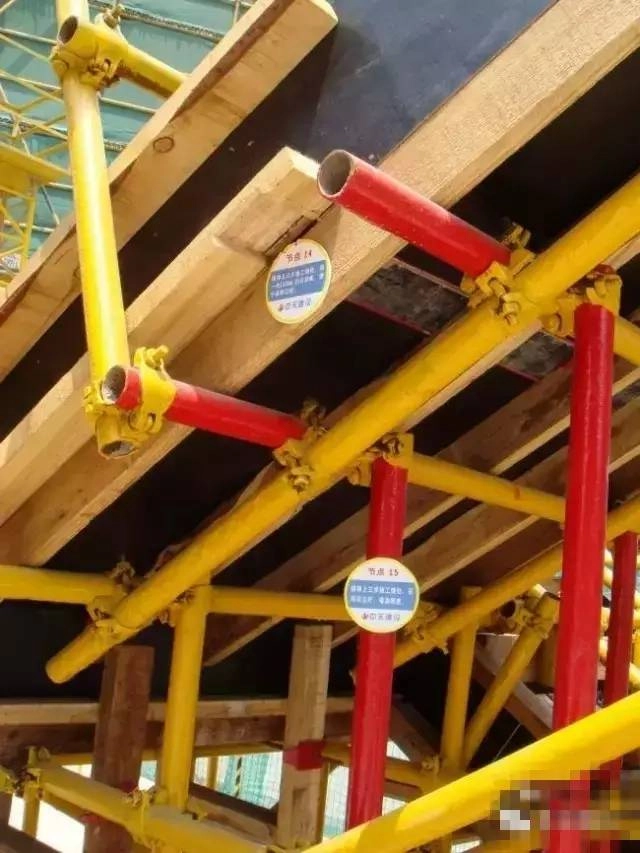

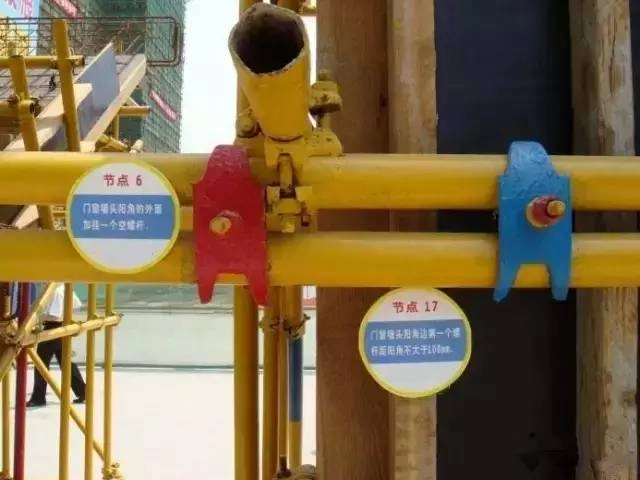

3.2 梁板支模体系体现的节点

⑴ 节点1:底模采用18厚九合板,方木采用60×80杉木;
⑵ 节点2:梁底设置小横杆、双扣件;
⑶ 节点3:纵横向水平杆布置;

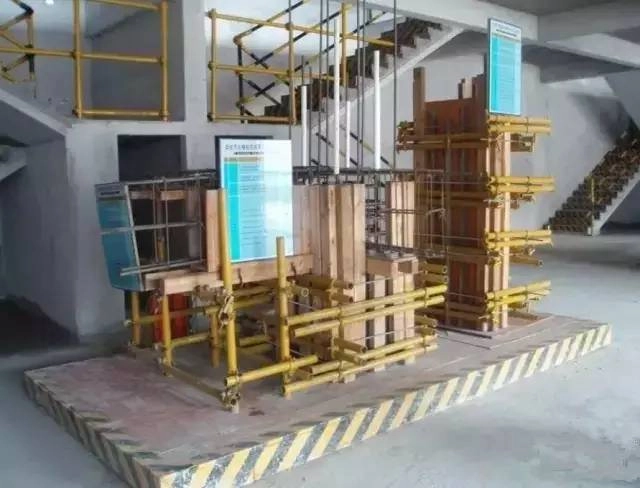

梁板钢筋及支模体系样板图片

图文并茂详解施工工艺控制要点

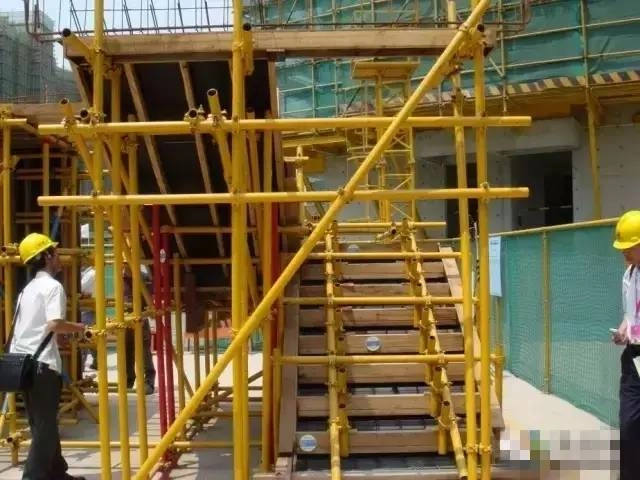

4 楼梯钢筋及支模体系样板

4.1 楼梯钢筋体现的节点

⑴ 节点1:楼梯板筋预留;
⑵ 节点2:楼梯板钢筋保护层;

4.2 楼梯支模体系体现的节点

⑴ 节点1:楼梯施工缝留设;
⑵ 节点2:楼梯施工缝部位采用抽取式模板;
⑶ 节点3:梯板模板加固;

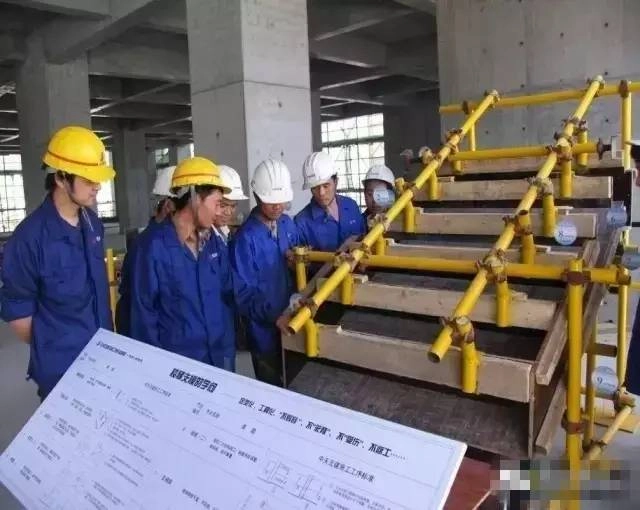

梁板钢筋及支模体系样板图片

图文并茂详解施工工艺控制要点

梁板钢筋及支模体系样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

5 框架柱、构造柱支模样板

5.1 框架柱、构造柱支模样板体现的节点

⑴ 节点1:柱角采用内楞平直压档,确保柱角不胀模;
⑵ 节点2:簸箕斗设置;

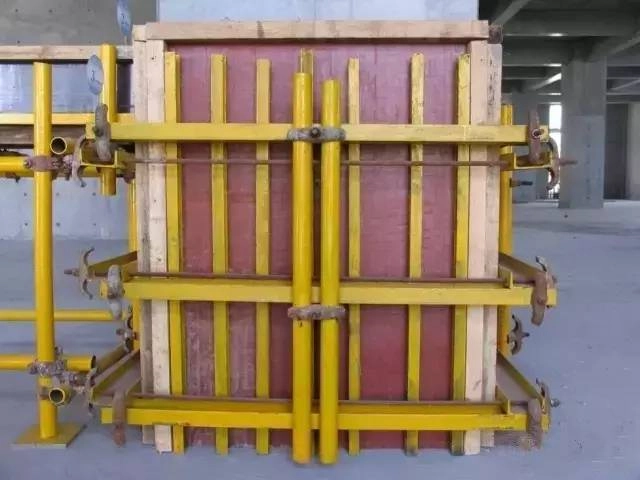

框架柱支模样板图片

图文并茂详解施工工艺控制要点

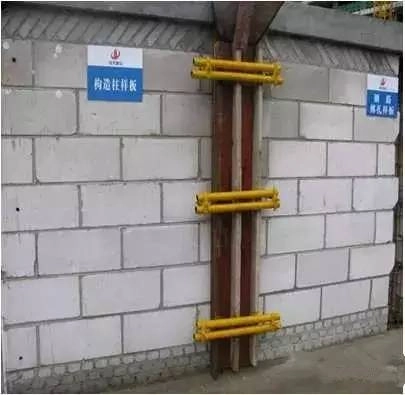

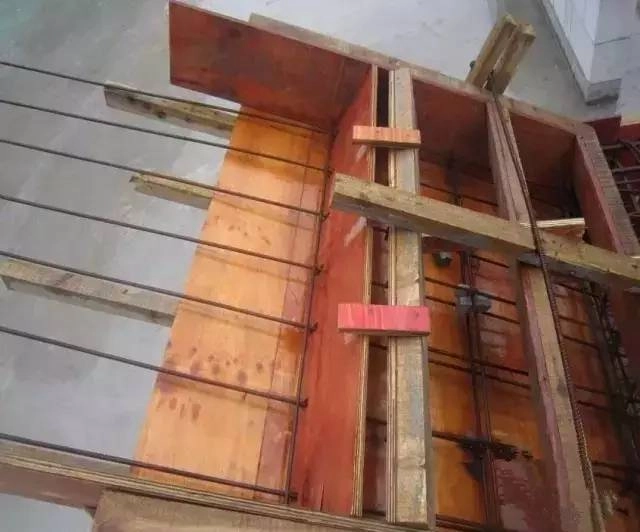

构造柱支模样板图片

图文并茂详解施工工艺控制要点

5.2 施工工艺要点

图文并茂详解施工工艺控制要点

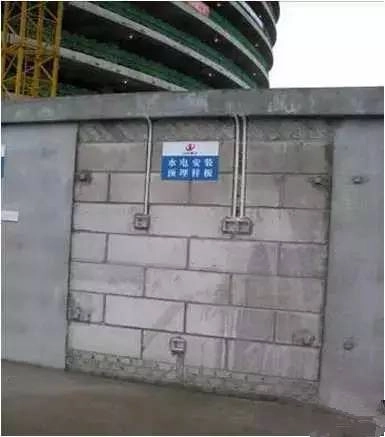

6 墙砌体、构造柱及门窗过梁样板

6.1 墙砌体、构造柱及门窗过梁体现的节点

⑴ 节点1:预制过梁、窗台翻梁伸入墙体200;
⑵ 节点2:窗边混凝土块留设;

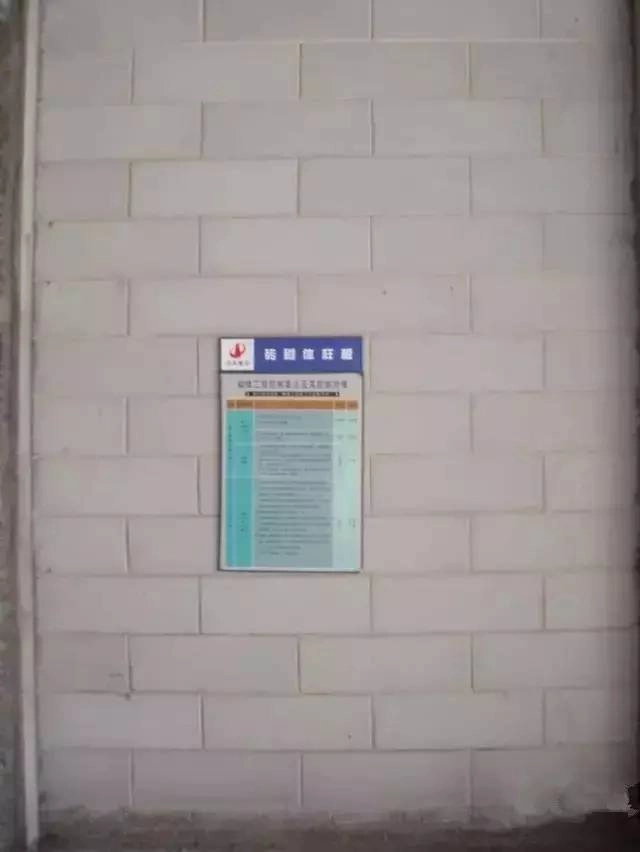

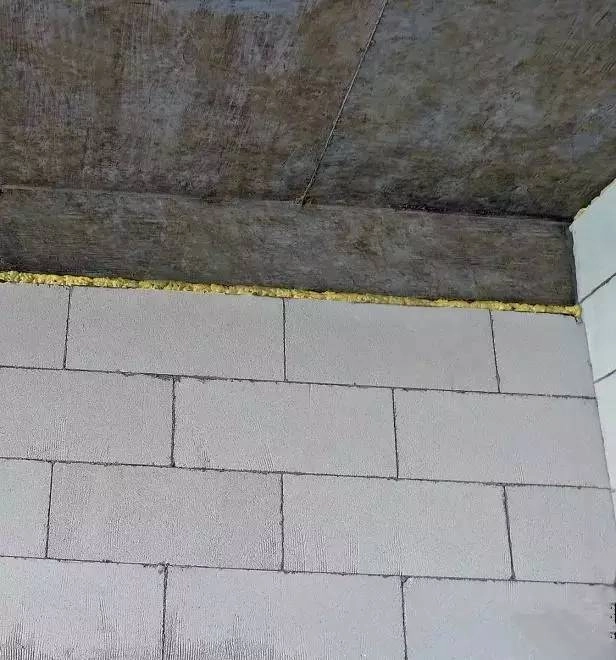

砂加气砌块样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

墙砌体、构造柱及门窗过梁样板图片

6.2 施工工艺要点

图文并茂详解施工工艺控制要点

7 墙体粉刷(挂网及灰饼样板、甩浆、粉刷)

7.1 墙体粉刷(挂网及灰饼样板、甩浆、粉刷)体现的节点

⑴ 节点1:抹灰前基层表面清理干净;
⑵ 节点2:抹灰层中间放置钢丝网或耐碱玻纤网;

墙体灰饼、粉刷样板图片

图文并茂详解施工工艺控制要点

墙体甩浆、挂网样板图片

8 卫生间防水样板

8.1 卫生间防水样板体现的样板

⑴ 节点1:卫生间混凝土翻边200高;
⑵ 节点2:墙根阴角圆弧处理;

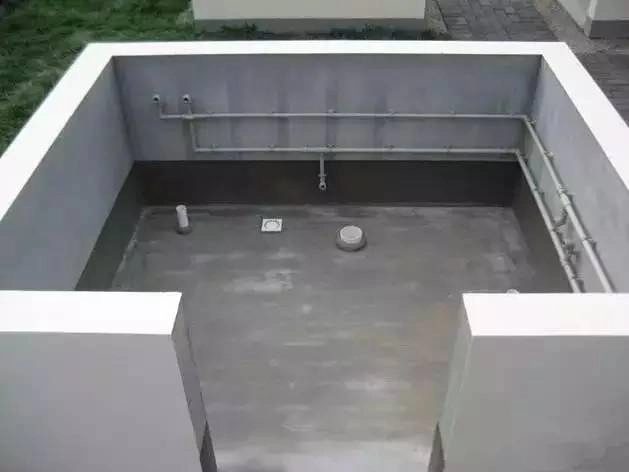

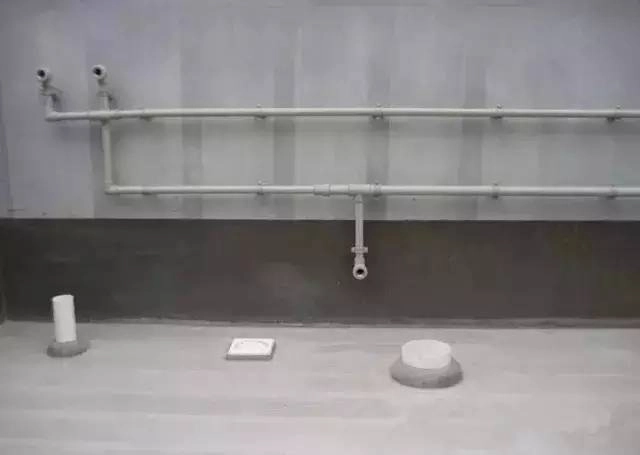

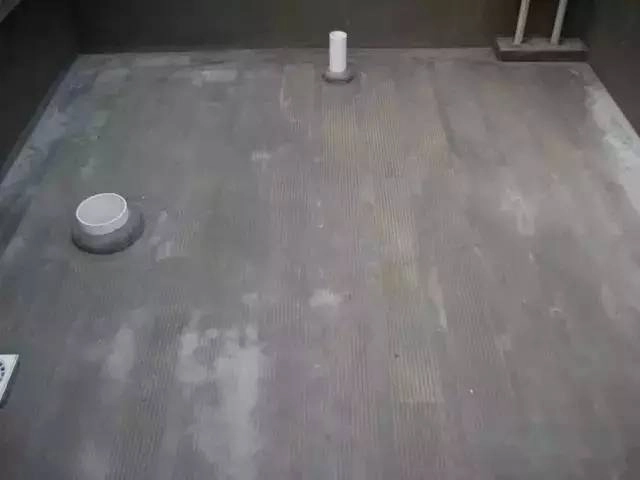

卫生间防水样板图片

图文并茂详解施工工艺控制要点

9 室内地坪样板

9.1 室内地坪样板体现的节点

⑴ 节点1:室内地坪平整、清洁;
⑵ 节点2:房间净空实测标识;

室内地坪拉毛样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

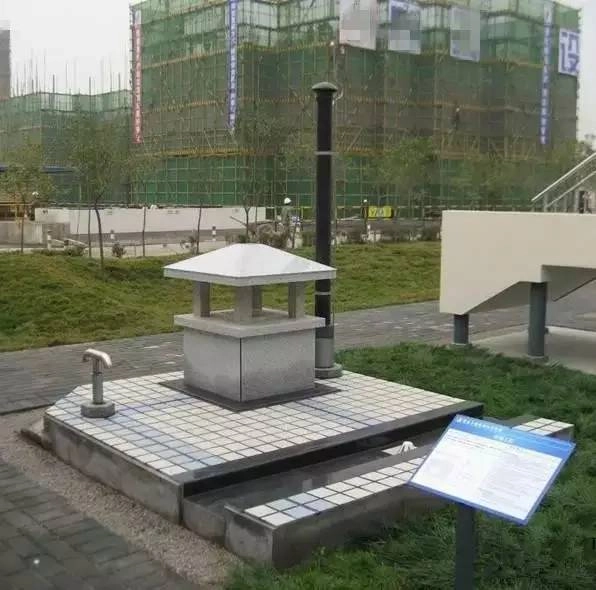

10 屋面构造样板(屋面构造、烟帽、透气管)

10.1 屋面构造样板(屋面构造、烟帽、透气管)体现的节点

⑴ 节点1:保温层厚度50;

⑵ 节点2:烟帽;

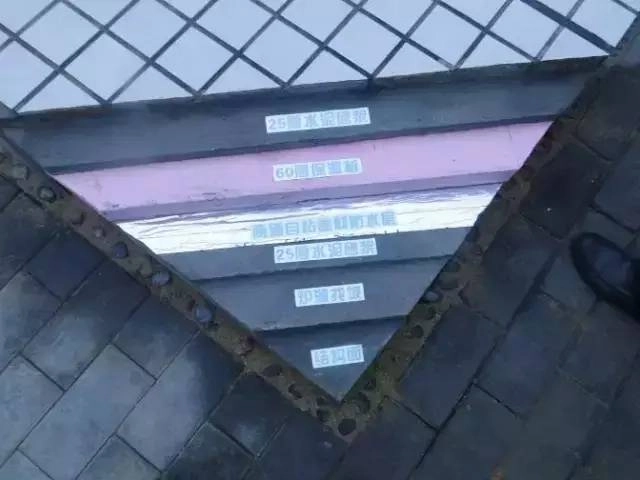

屋面构造、烟帽、透气管样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

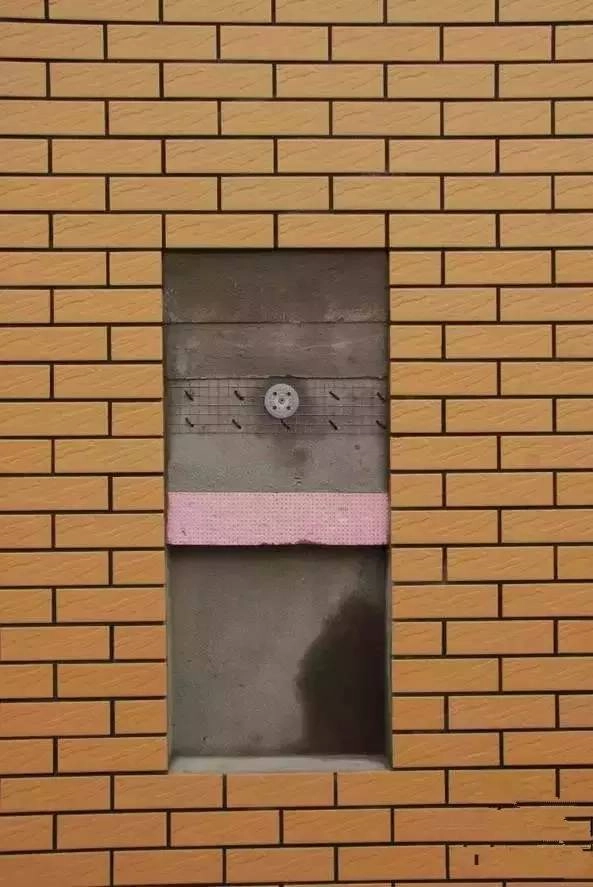

11 外墙外保温构造样板

11.1 外墙外保温构造样板体现的节点

⑴ 节点1:保温层厚度;
⑵ 节点2:耐碱网格布;

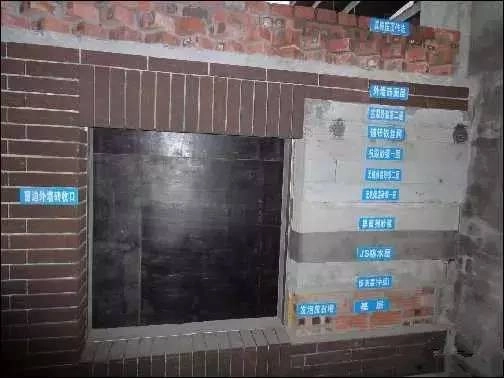

外墙保温构造样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

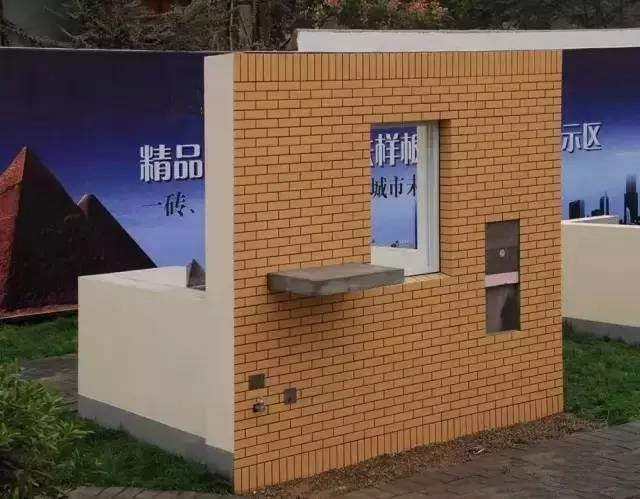

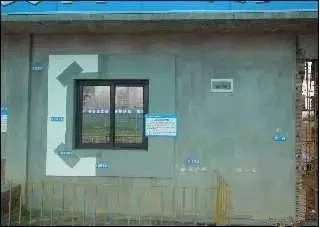

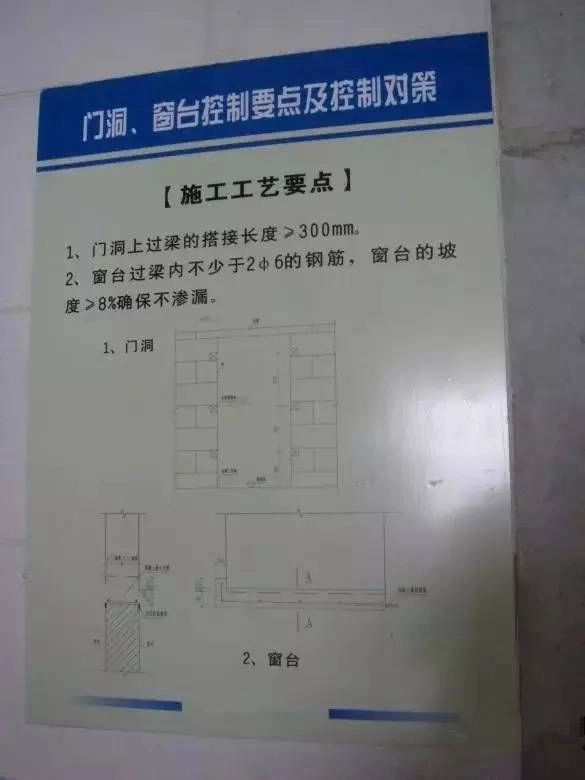

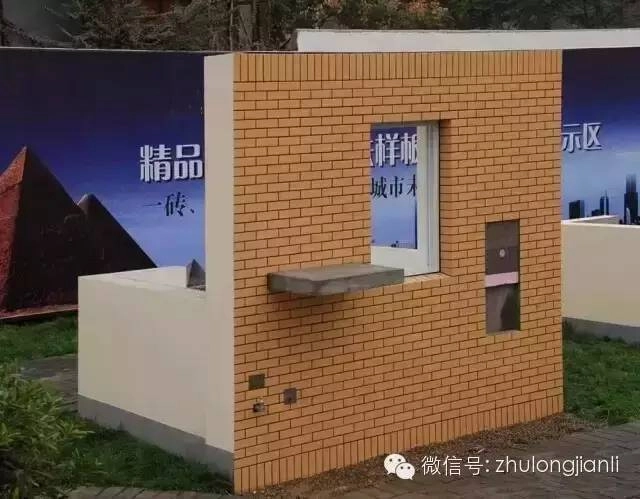

12 门、窗安装样板

12.1 门窗安装样板体现的节点

⑴ 节点1:混凝土预制块预埋;
⑵ 节点2:窗台泛水找坡;

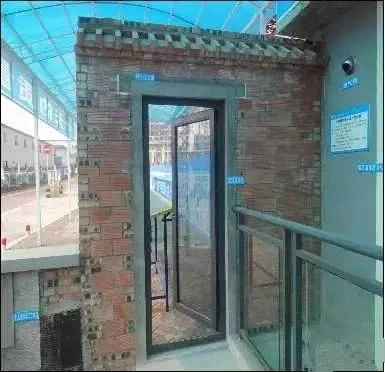

门窗安装样板图片

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点

图文并茂详解施工工艺控制要点
