结构验收之钢筋(箍筋)加密区

更新时间:2016年12月

如遇最新规范,网友可留言,小编会及时更新

钢筋加密区的确定首先要根据图纸要求来确定。当然,如果不是特殊结构,设计人员一般都是要求按相应图集来进行施工。本文主要介绍的是建筑结构中的梁、柱的钢筋加密区在图集上的表示。

1、图集名称

16G101-1,全称为【混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)

2、钢筋(箍筋)加密区

2.1、梁箍筋加密区

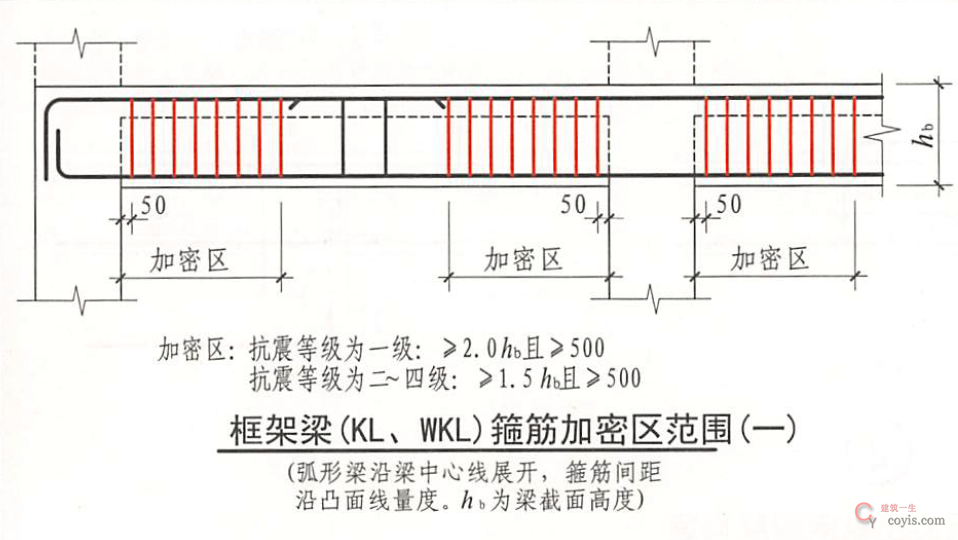

抗震框架梁KL、WKL箍筋加密区范围:
抗震等级为一级:>2.0h 且>500
抗震等级为二~四级:>1.5h 且>500  (其中h为本跨梁高)

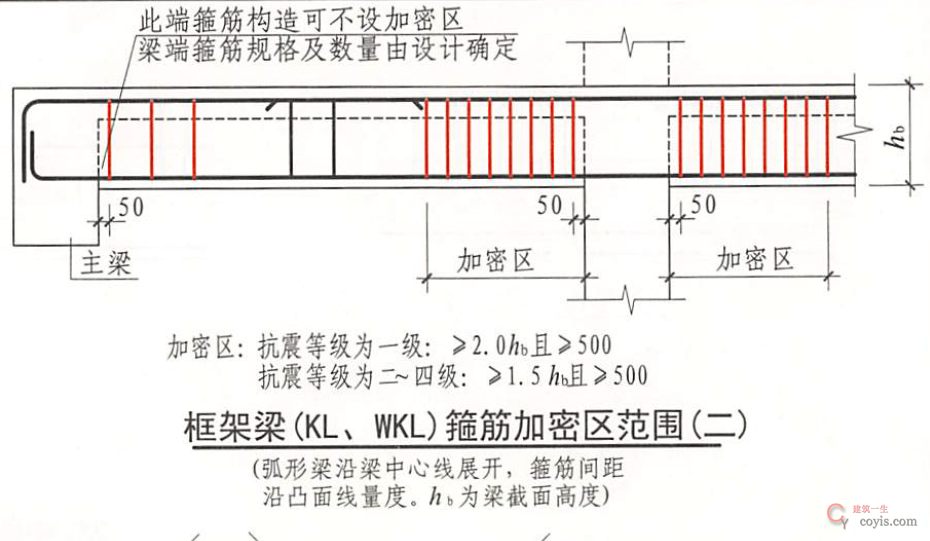

具体见16G101-1图集第88页非抗震框架梁KL、WKL箍筋构造 抗震框架梁KL、WKL箍筋加密区构造 梁与方柱斜交,或与圆柱相交时箍筋起始位置(见下图):

2.2、柱箍筋加密区

只要按照图集第66、65、66页的要求来进行施工就可以了,但需要注意的就是第65页脚注的第2条,当柱纵筋采用搭接连接时,搭接范围内箍筋构造见图集第59页说明。具体见下图:

16G101-1 第59页纵向受力钢筋搭接区箍筋构造

16G101-1 第59页纵向受力钢筋搭接区箍筋构造
