电缆/线金属导管与金属线盒连接、安装的几种方式及保护联结导体的设置


时间:2019/01/21 | 作者: | 分类:技术储备 | 浏览: | 发表评论
目录
[隐藏]

金属导管与金属槽盒的连接、安装

金属导管与金属槽盒的链接、安装

根据图集《18D802 建筑电气工程施工安装》图集,电缆/电线导管与线盒的连接、安装分四种类型,分别是:

  1. 镀锌金属导管和金属槽盒连接、安装(须设置保护联结导体);
  2. 非镀锌金属导管和金属槽盒连接、安装(须设置保护联结导体);
  3. JDG镀锌金属导管和镀锌槽盒连接、安装;
  4. JDG镀锌金属导管和非镀锌金属线盒连接、安装(须设置保护联结导体)。

安装示意图如下:

镀锌金属导管和金属槽盒的四口连接示意图 非镀锌金属导管和金属槽盒的丝扣连接示意图 金属导管与金属槽盒丝扣连接示意图 JDG镀锌金属导管和镀锌金属槽盒的紧定连接示意图 JDG镀锌金属导管和非镀锌金属槽盒的紧定连接示意图 JDG导管与金属槽盒连接示意图

安装说明:

  1. 金属导管与金属槽盒(梯架、托盘)连接时,镀锌金属导管的链接端宜用专用接地卡固定保护联结导体。非镀锌金属导管的连接处附近应熔焊接地螺栓,接地螺栓与保护联结导体应可靠链接;
  2. 当JDG金属导管与镀锌金属槽盒连接时,连接处的接触电阻值应符合现行国家标准《电缆管理用导管系统 第1部分:通用要求》GB/T 20041.1的相关规定时,连接处可不设置保护联结导体
  3. 非镀锌金属槽盒保护联结导体联结处的涂层应刮除,露出金属面,确保保护联结导体与金属槽盒接触良好;
  4. 保护联结导体两端应搪锡处理

保护联结导体的设置

关于保护联结导体的设置在此,小编查阅《GB50303-2015 建筑电气工程施工质量验收规范》及《GBT 20041.1-2015 电缆管理用导管系统 第1部分通用要求》两本规范。

其中《GB50303-2015 建筑电气工程施工质量验收规范》第12章 导管敷设 12.1.1条第4小项规定:机械连接的金属导管,管与管、管于盒(箱)体的连接配件应选用配套部分,其连接应符合产品技术文件要求,当连接处的接触电阻值符合现行国家标准《电缆管理用导管系统 第1部分:通用要求》GB/T 20041.1的相关要求时,连接处可不设置保护联结导体,但导管不应作为保护导体的接续导体

那这个具体要求是什么呢?在《GBT 20041.1-2015 电缆管理用导管系统 第1部分通用要求》第11.2条屏蔽接地试验中 要求 “电阻不得超过0.1Ω

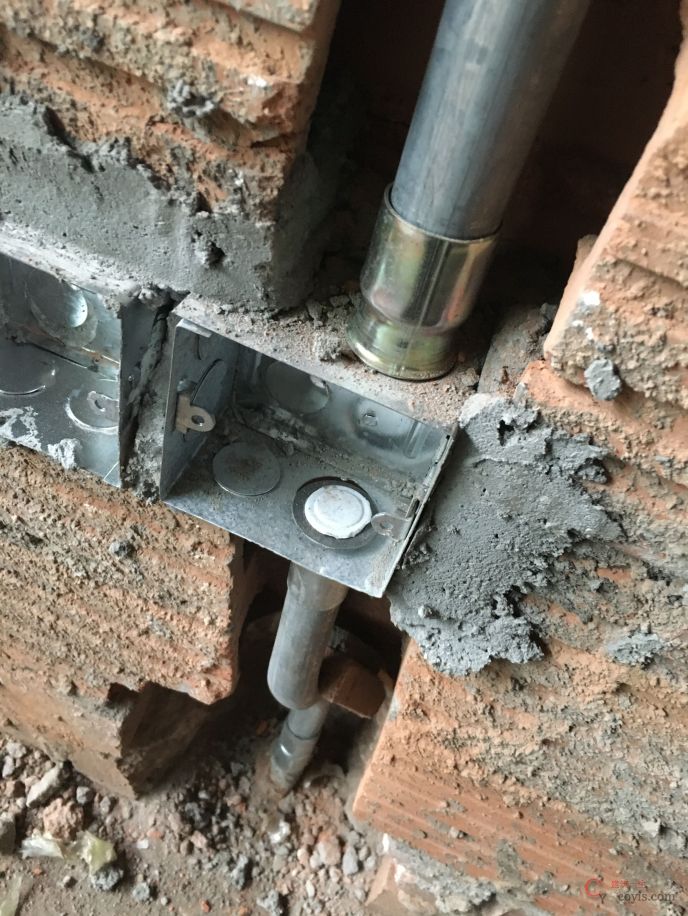

KBG管与JDG管,尽管同属镀锌薄壁钢导管,但有三个主要区别:
(1) 连接方式:KBG管为扣压式JDG管为紧定式
(2) 管路转弯的处理方法:KBG管是利用弯管接头,JDG管是使用弯管器煨弯。
(3) 管壁厚不完全一样:
KBG管的管壁厚度,Φ16、Φ20mm的为1.0mm,Φ25、Φ32、Φ40mm的为1.2mm;
JDG管分为两型,标准型Φ20、Φ25、Φ32、Φ40mm的均为1.6mm,普通型Φ16、Φ20、Φ25mm,管壁厚度为1.2mm。标准型适用于预埋敷设和吊顶内敷设,普通型仅适用于吊顶内敷设。
