以下节选自《GB50786-2012 建筑电气制图标准

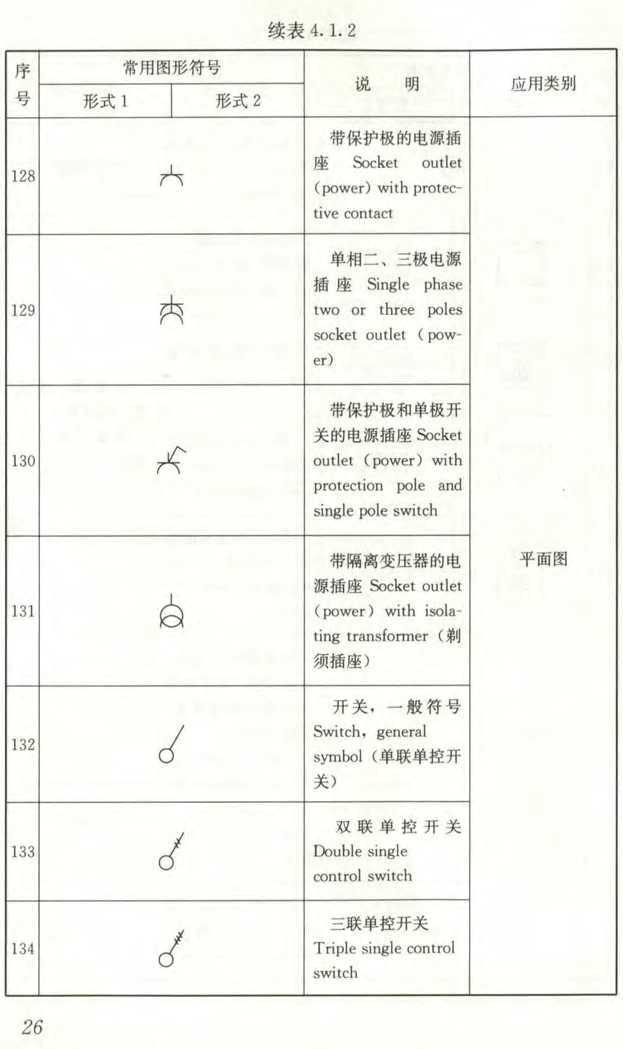

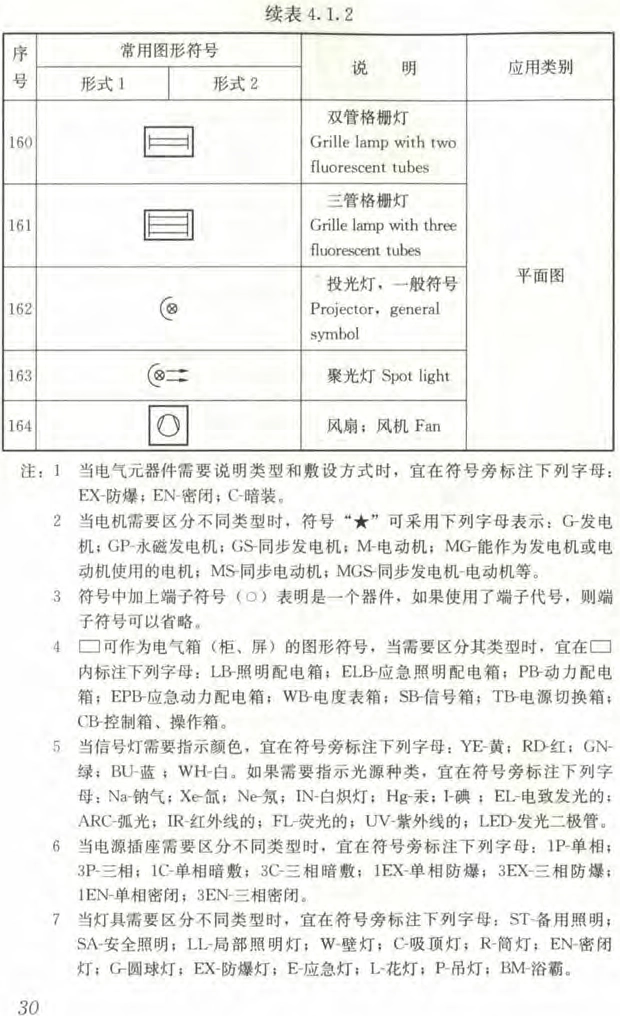

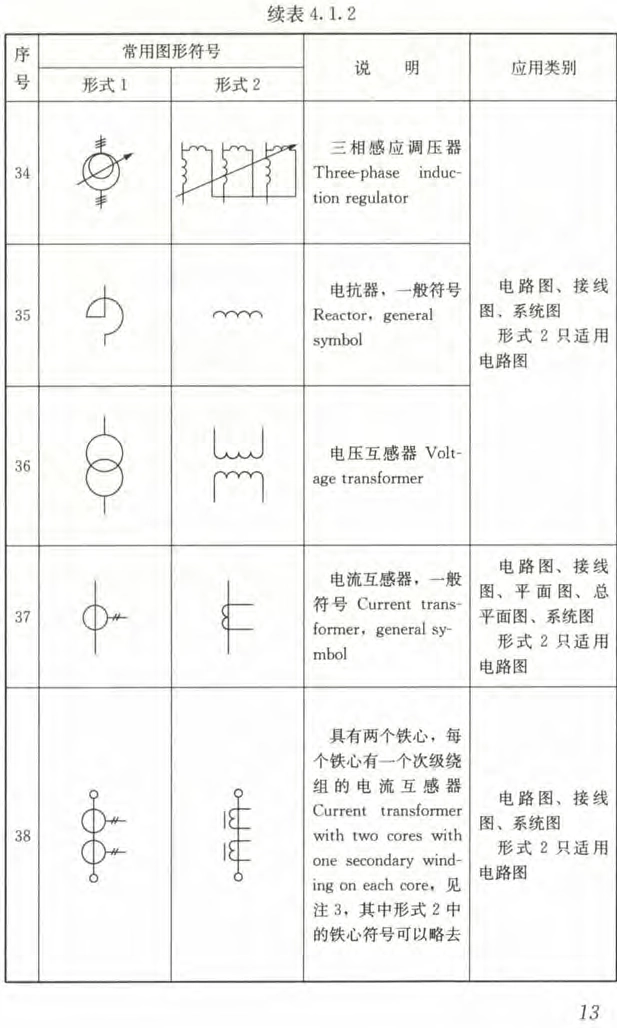

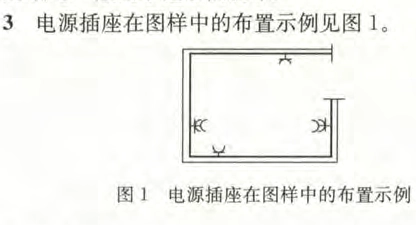

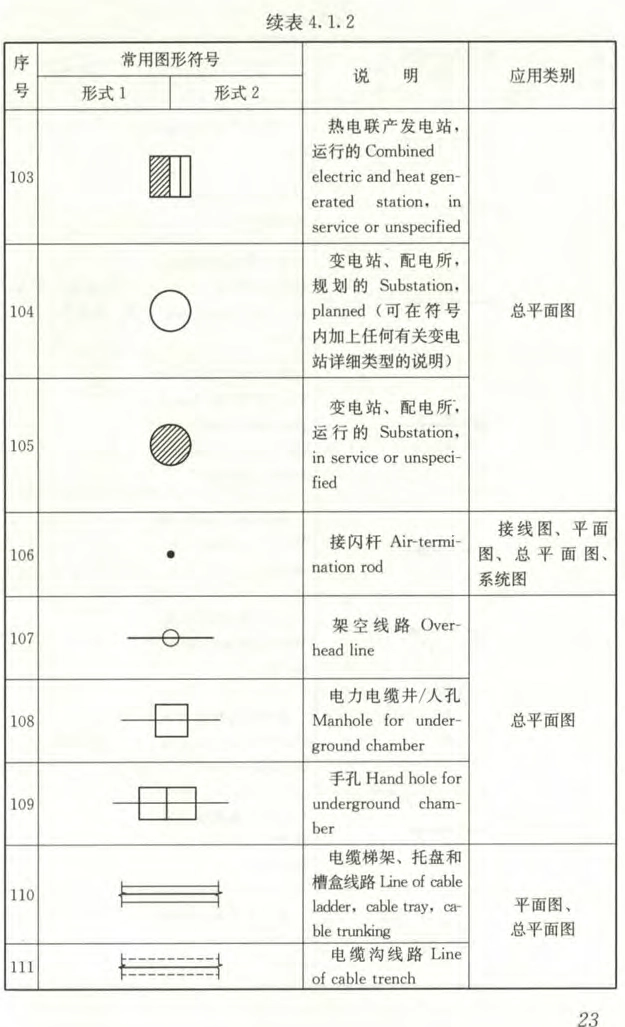

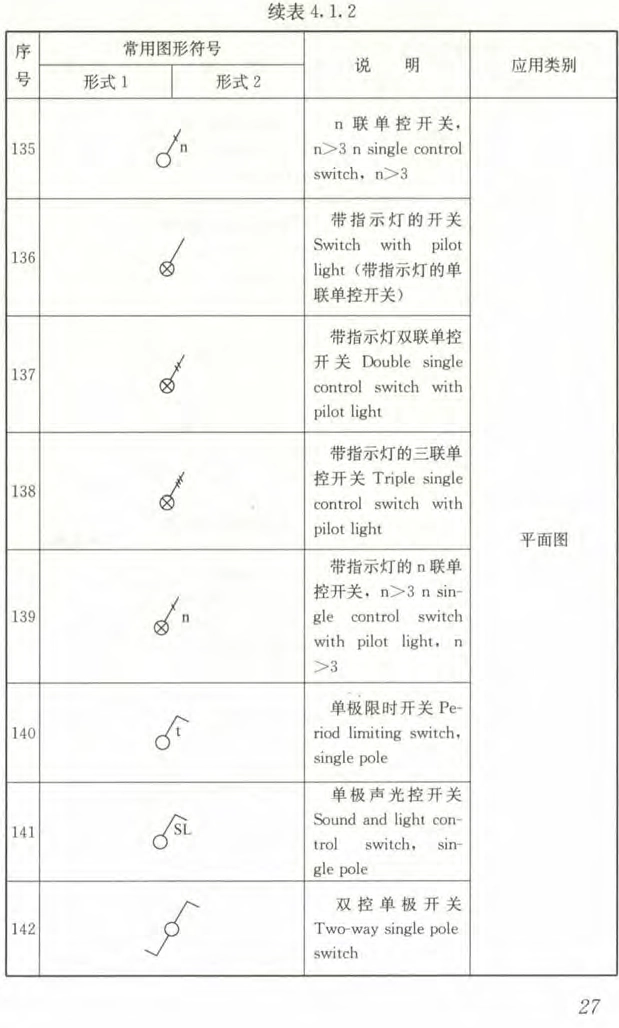

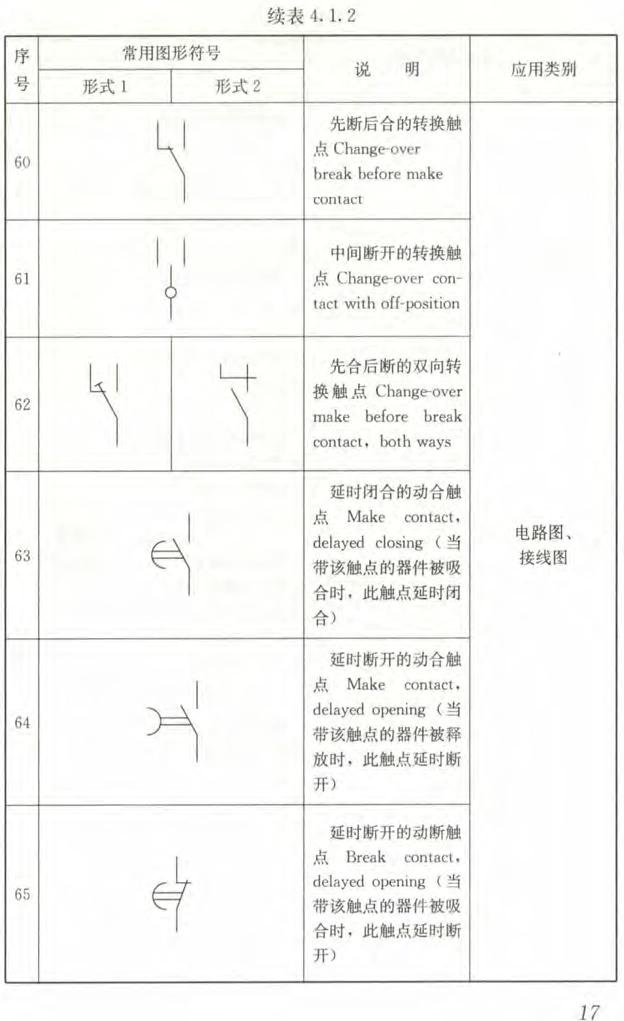

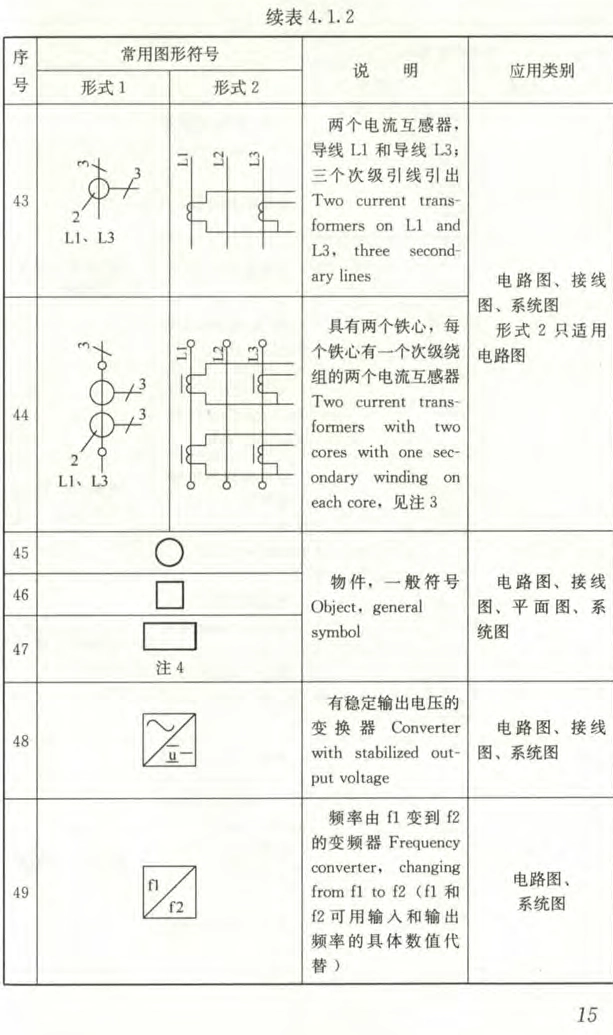

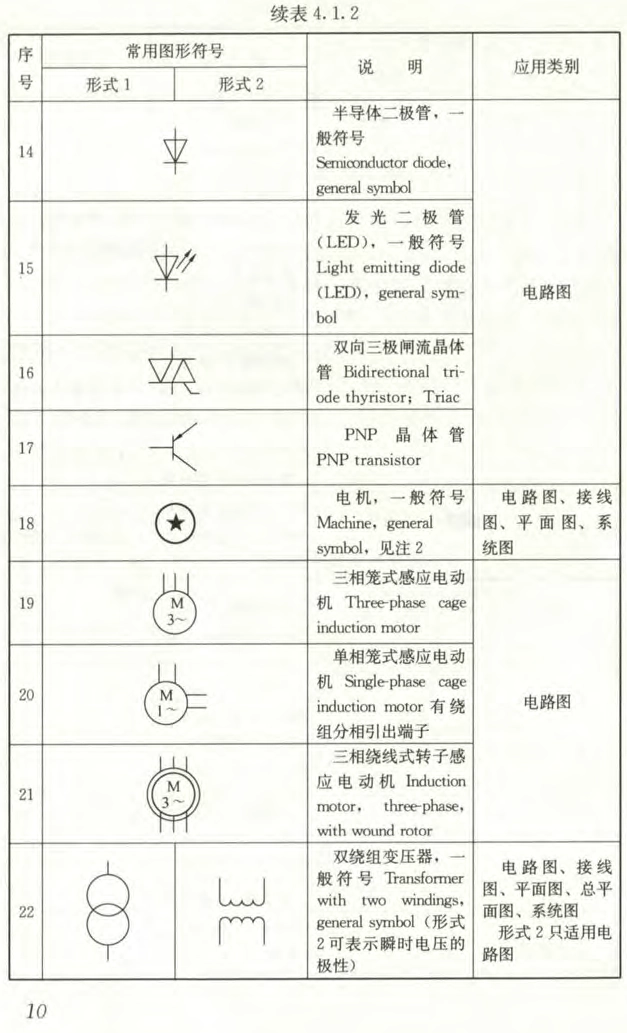

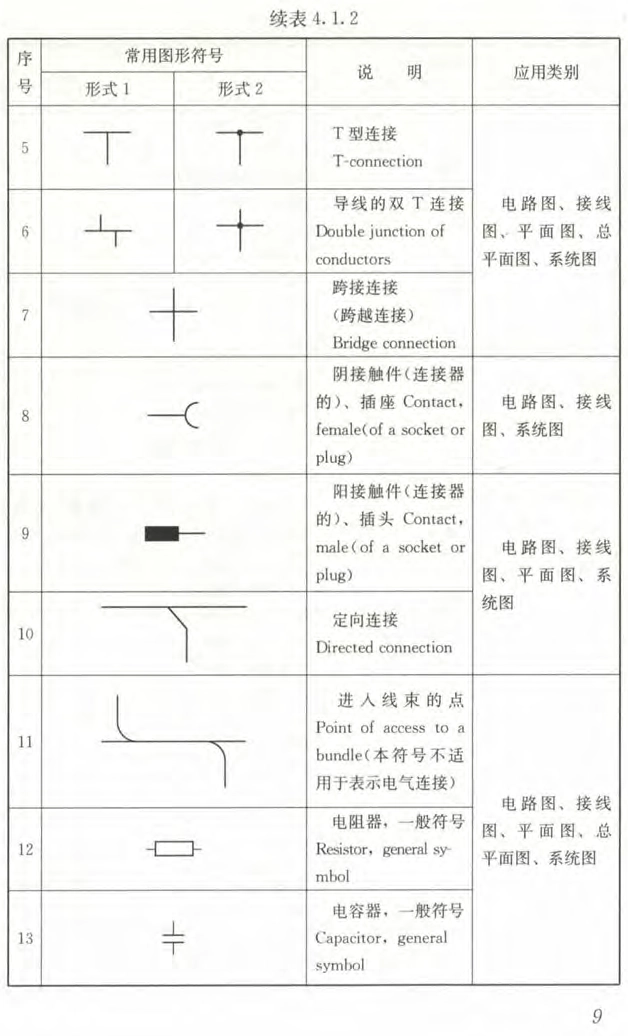

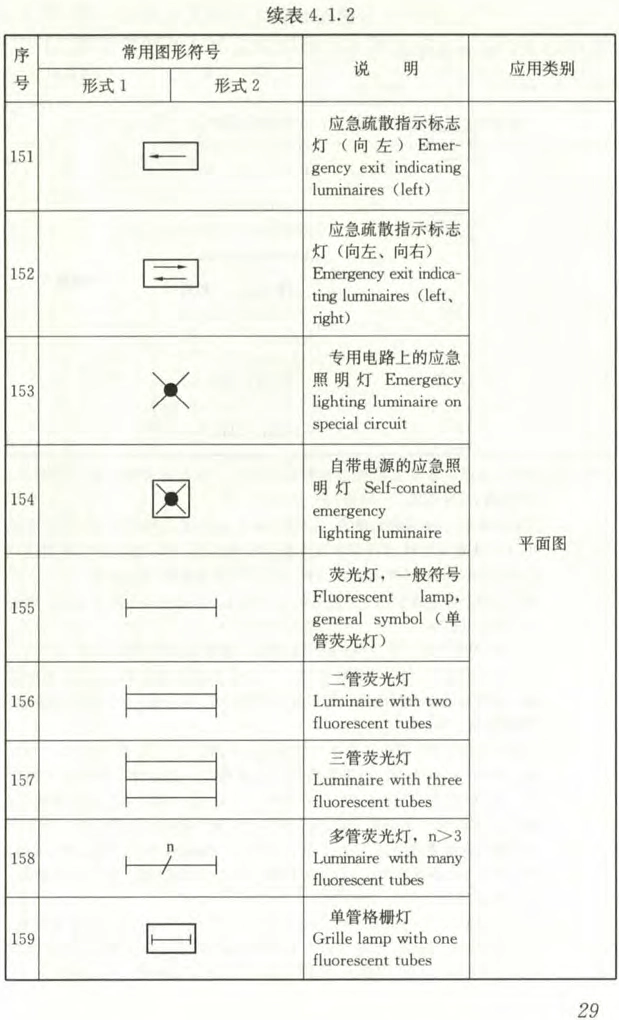

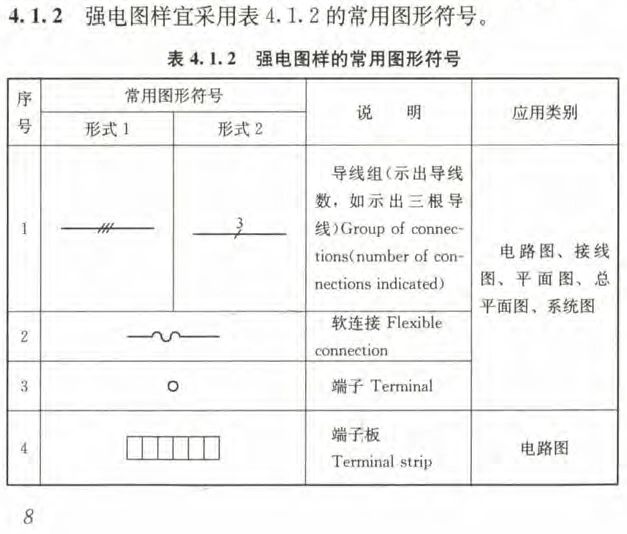

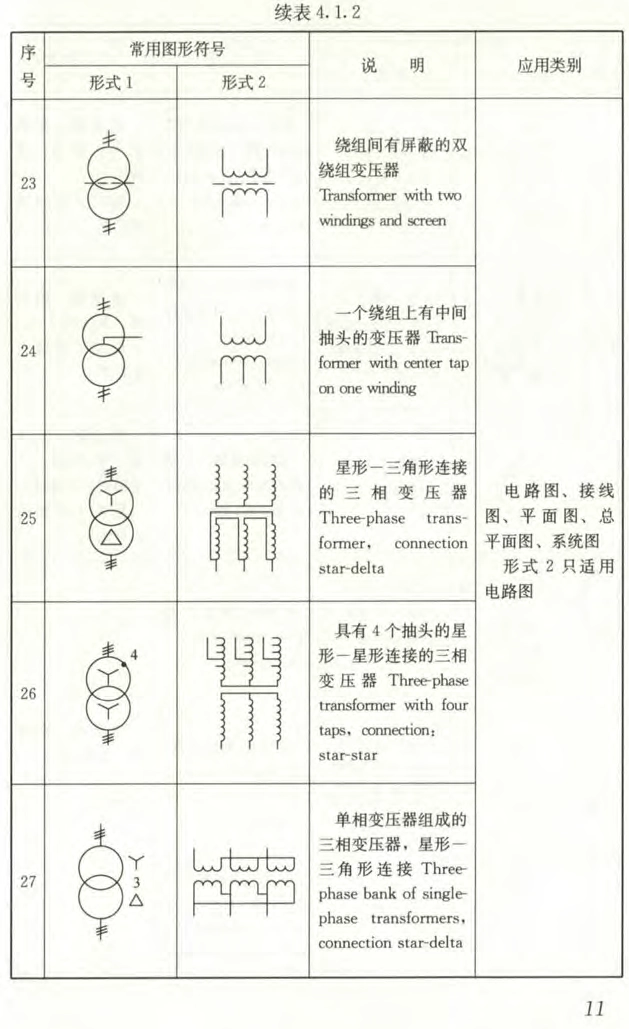

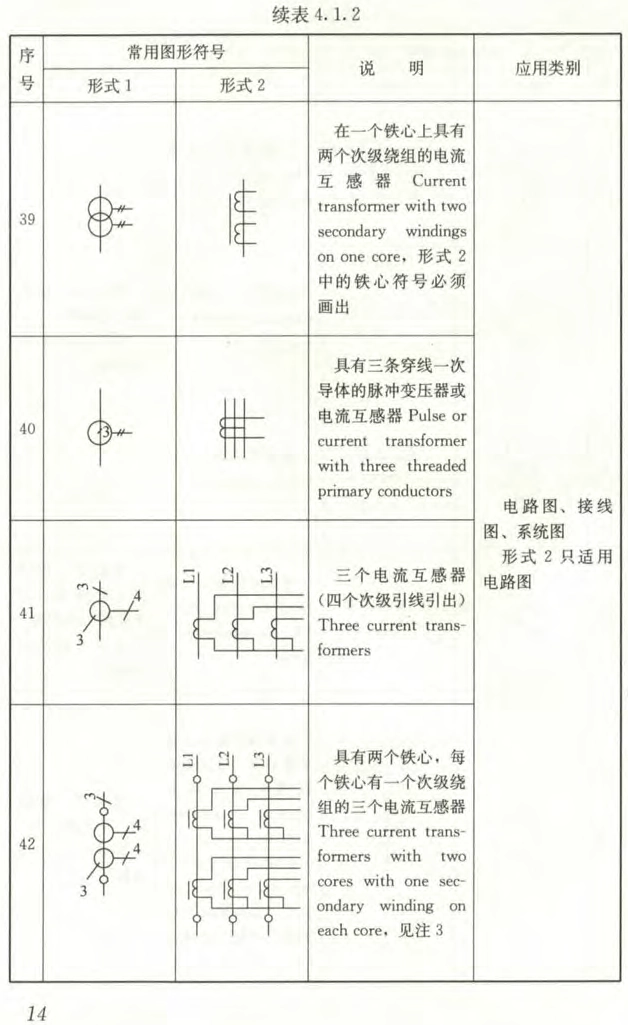

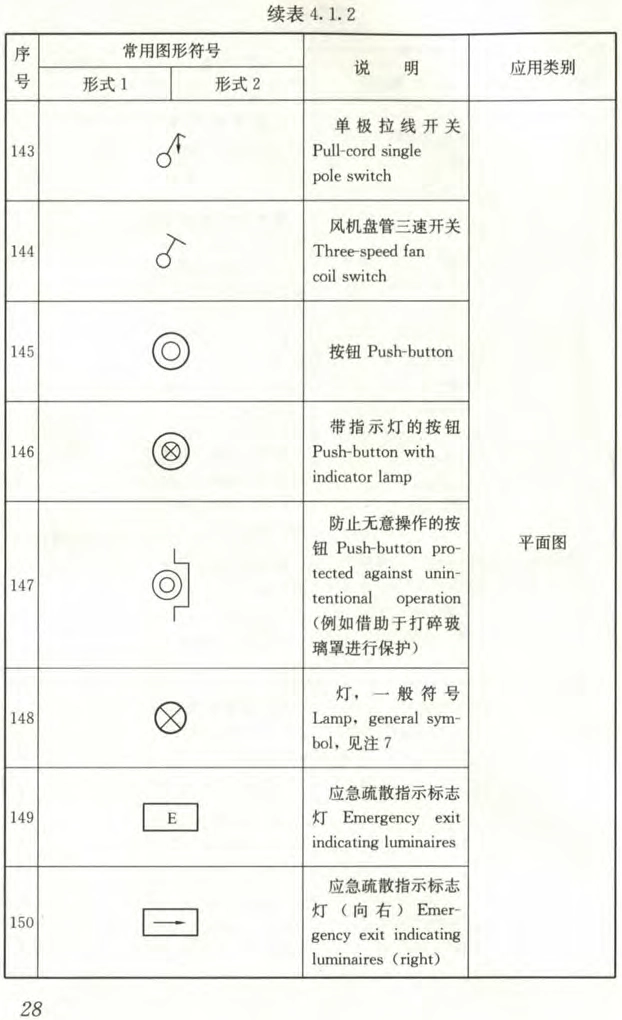

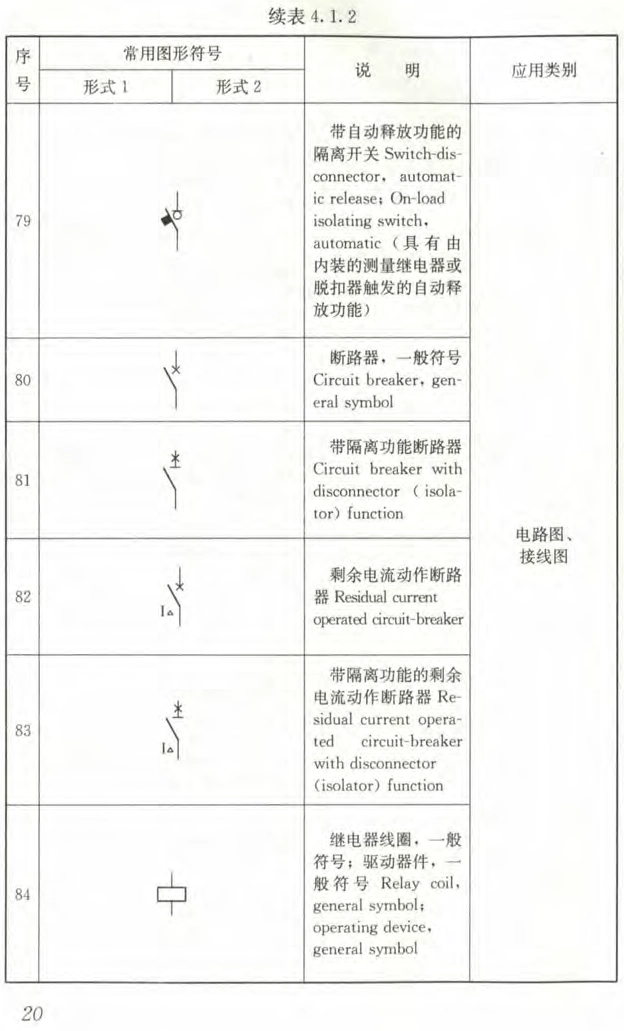

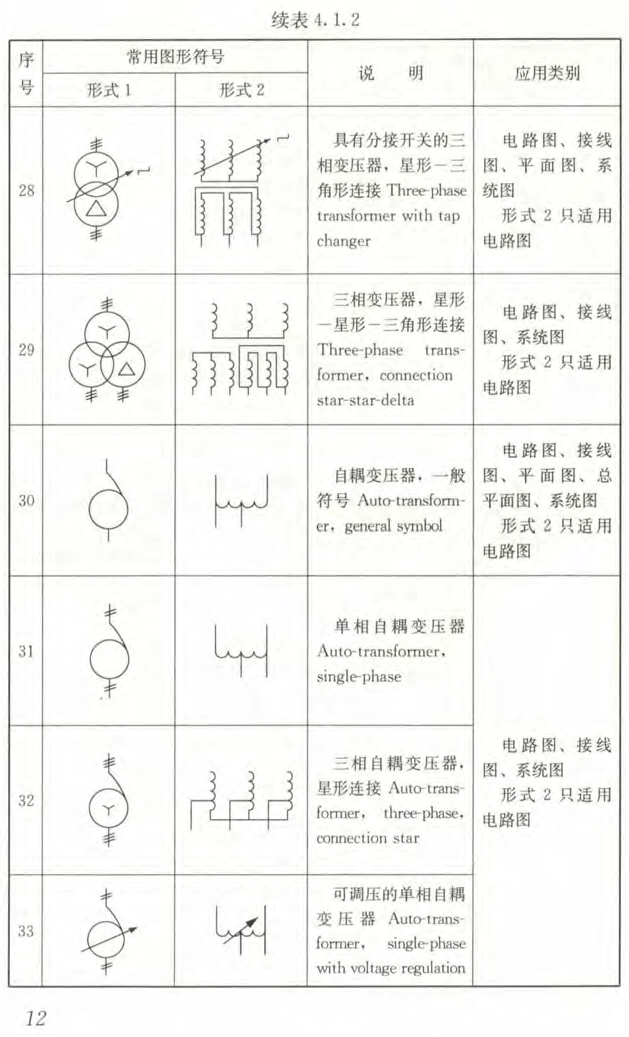

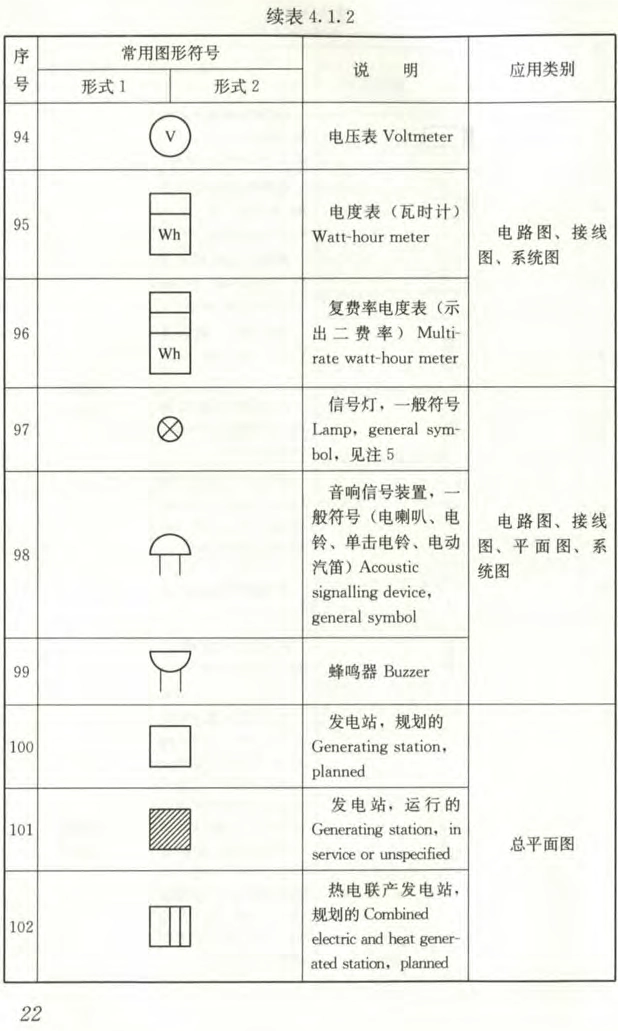

1、强电符号

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

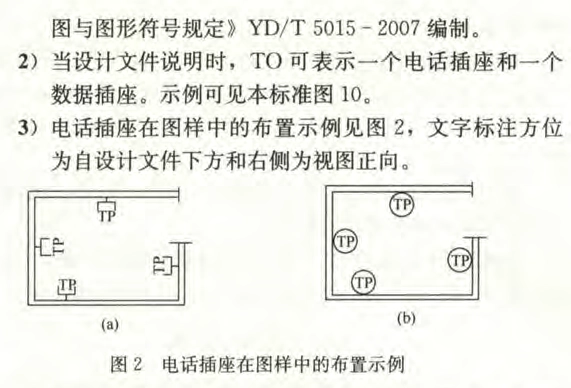

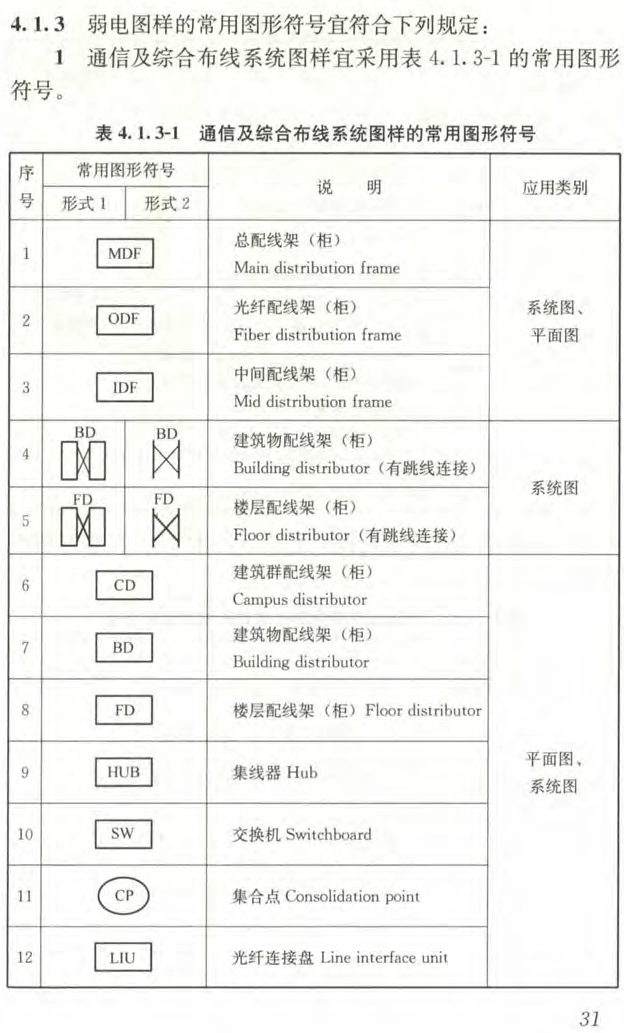

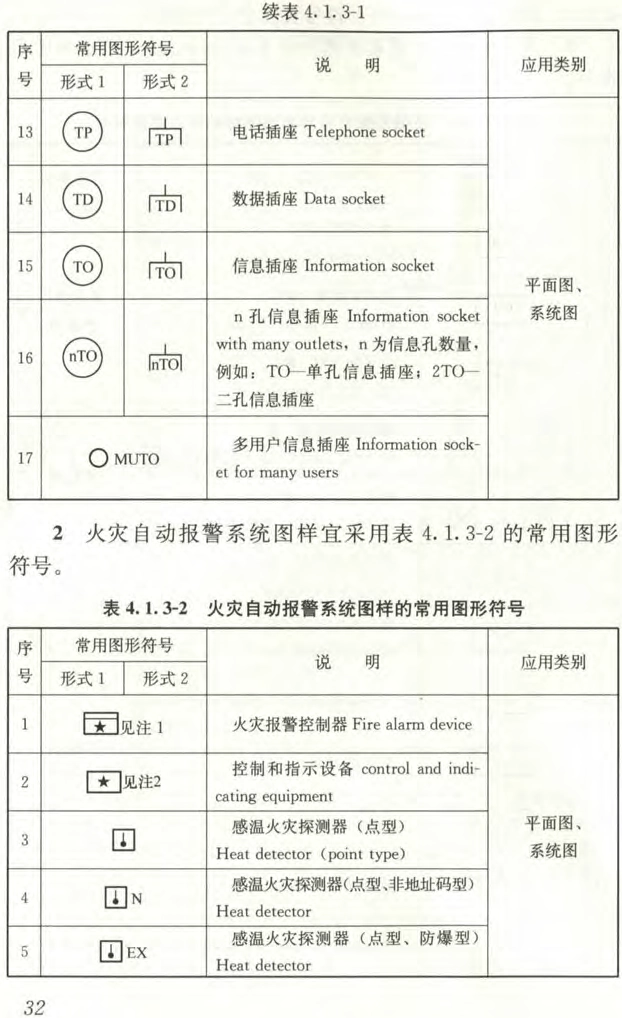

2、通信及综合布线符号

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

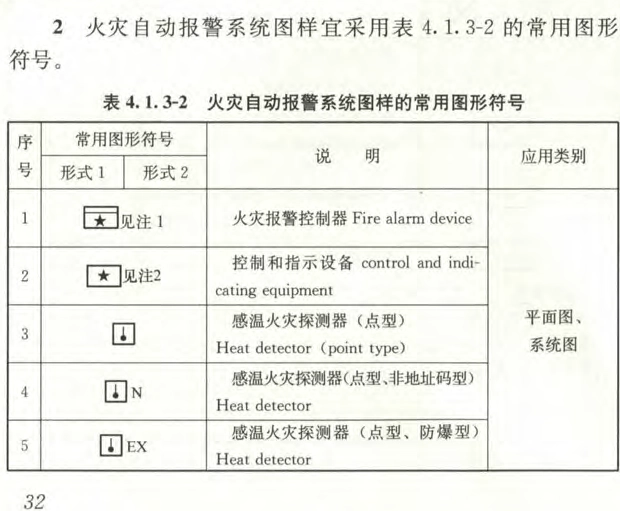

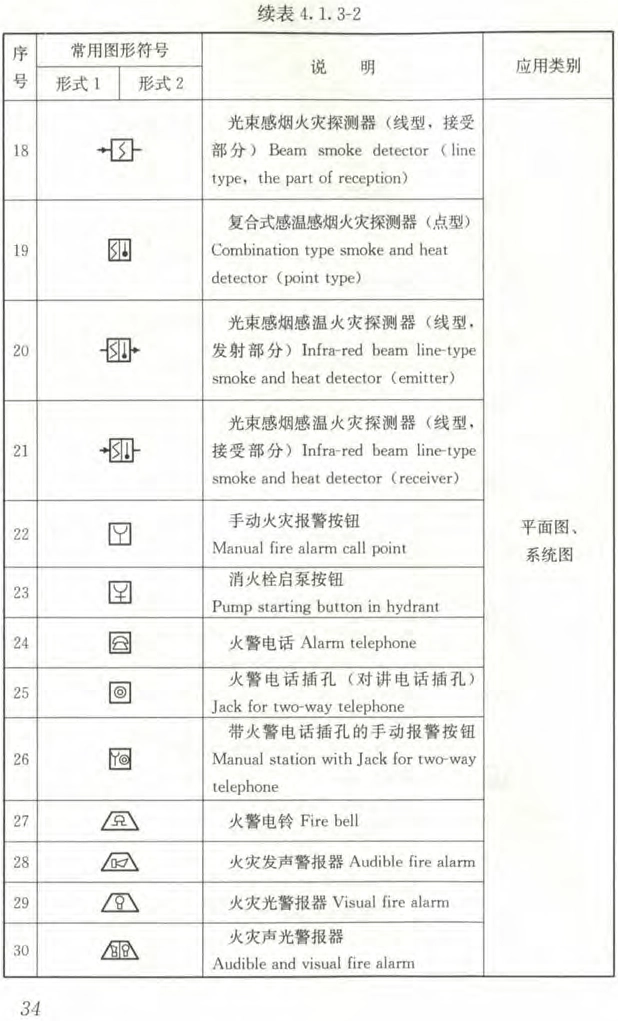

3、火灾自动报警符号

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

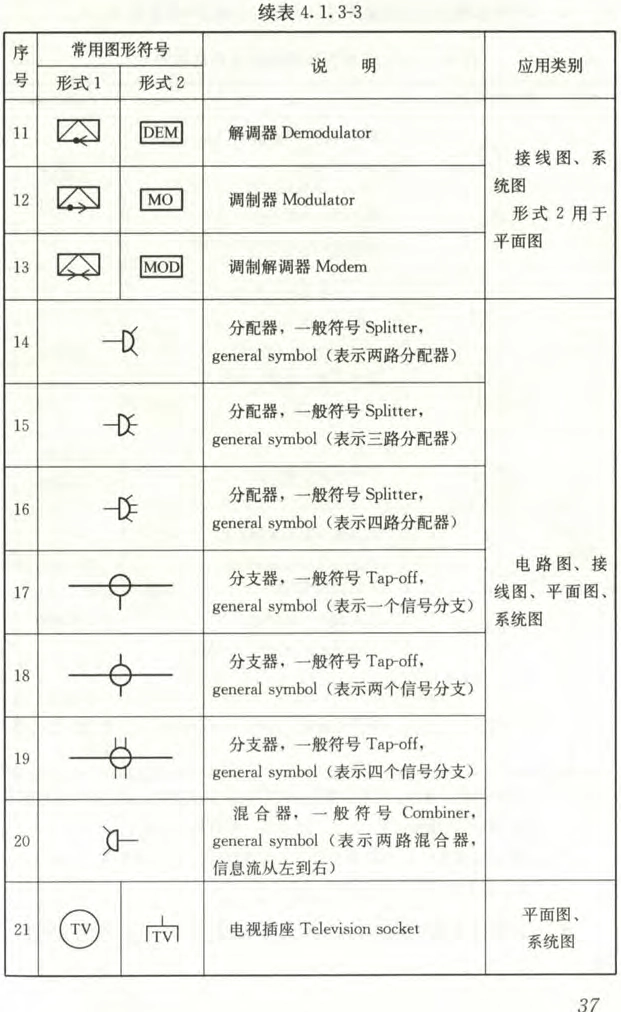

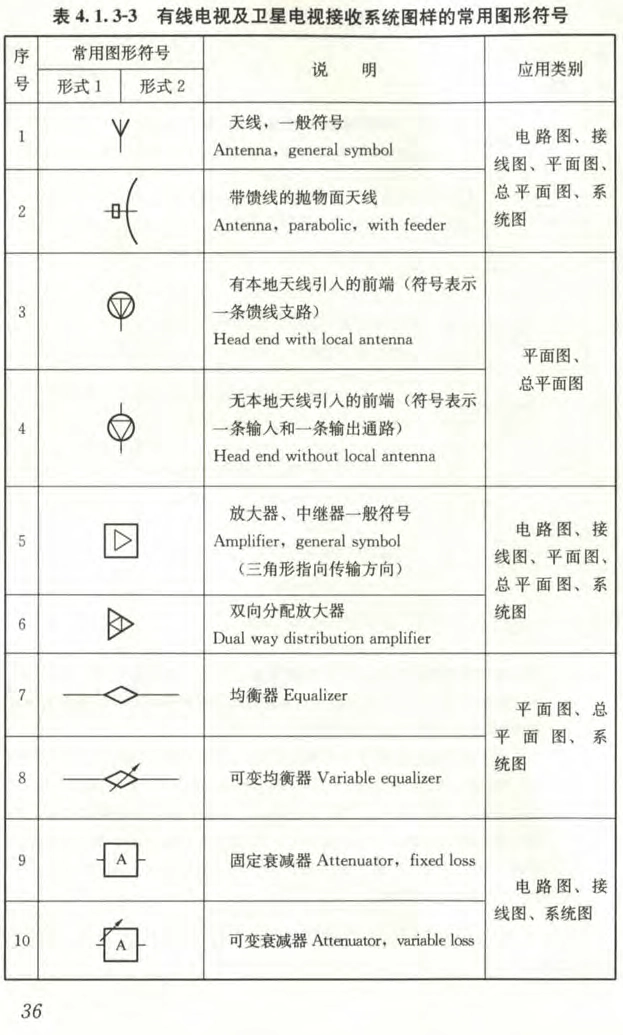

4、有线电视符号



电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

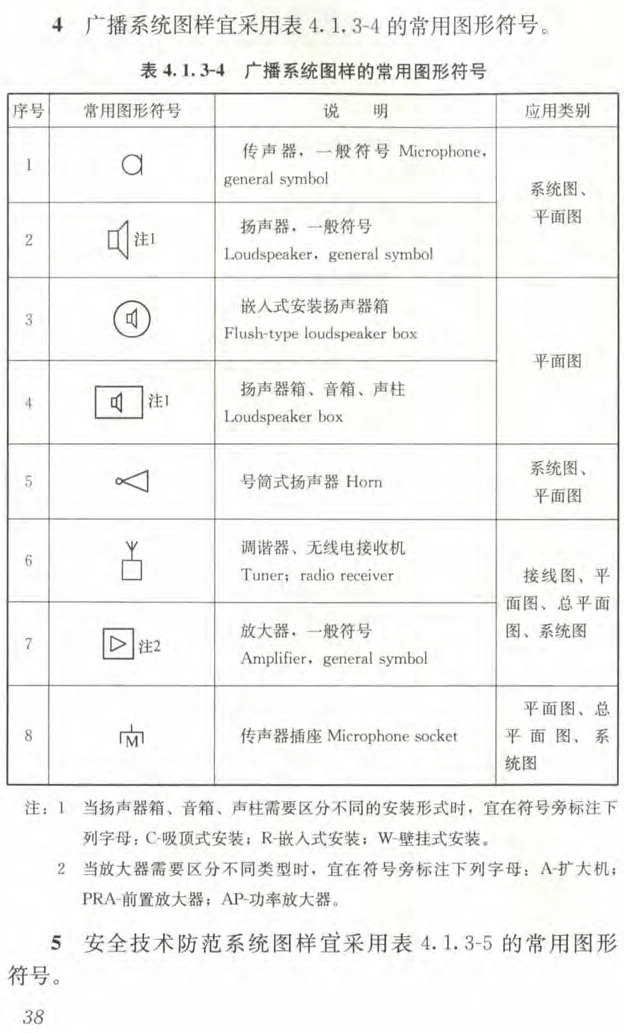

5、广播系统符号

电气工程图纸常见符号及意义丨附案例图纸

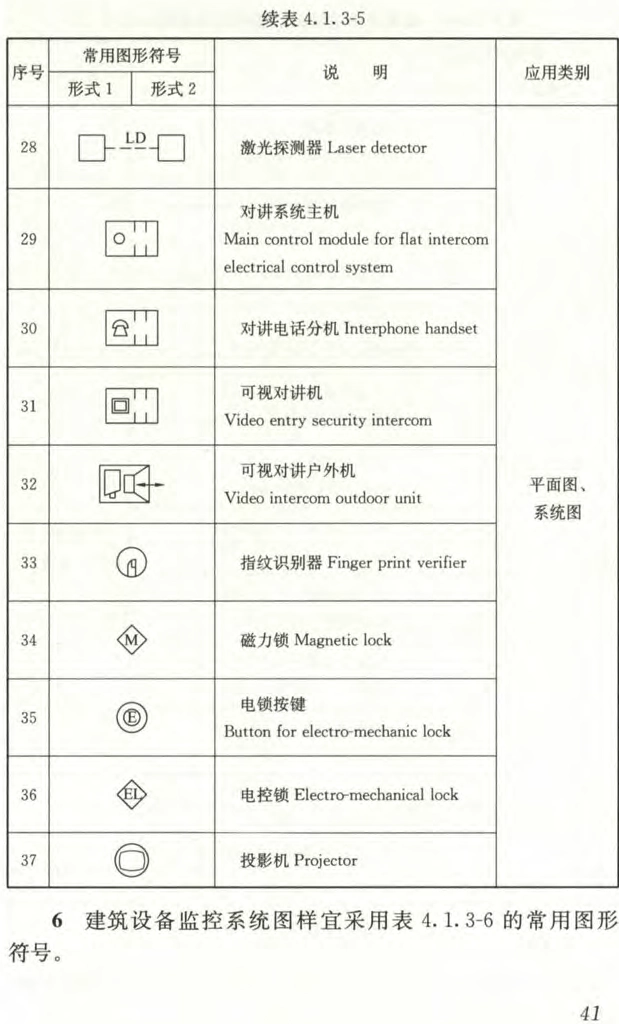

6、安防系统符号

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

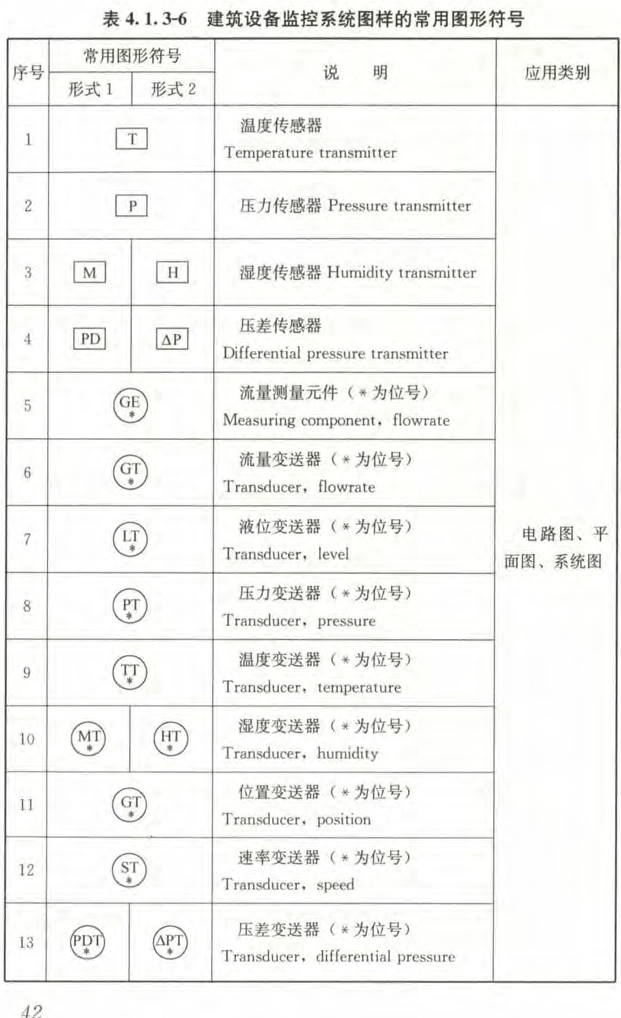

7、监控系统符号

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

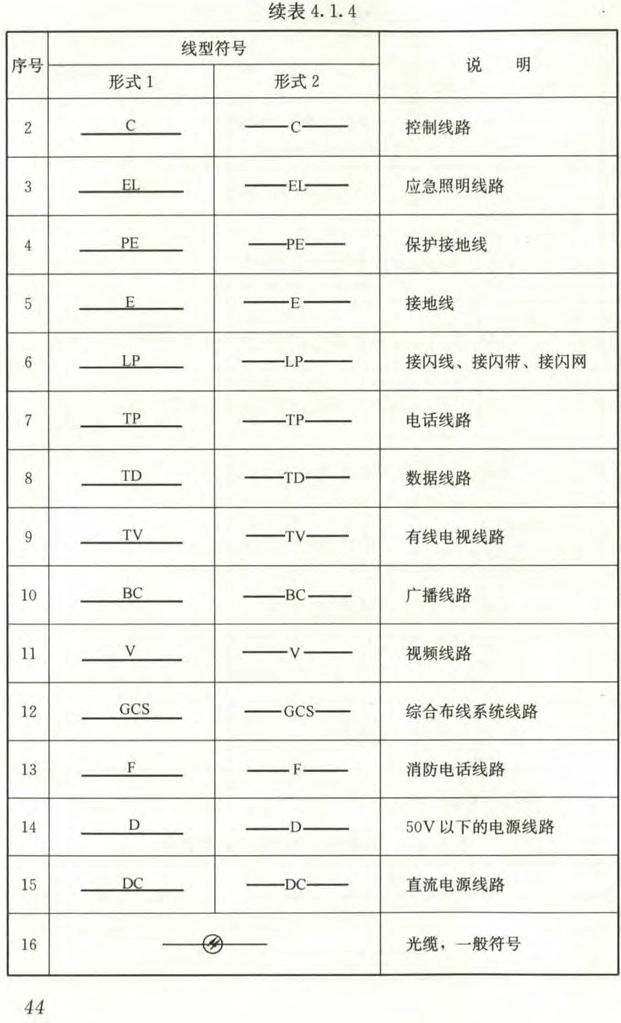

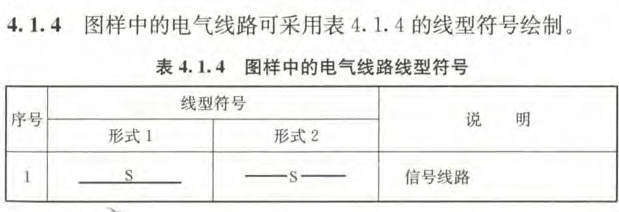

8、电气线路符号



电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

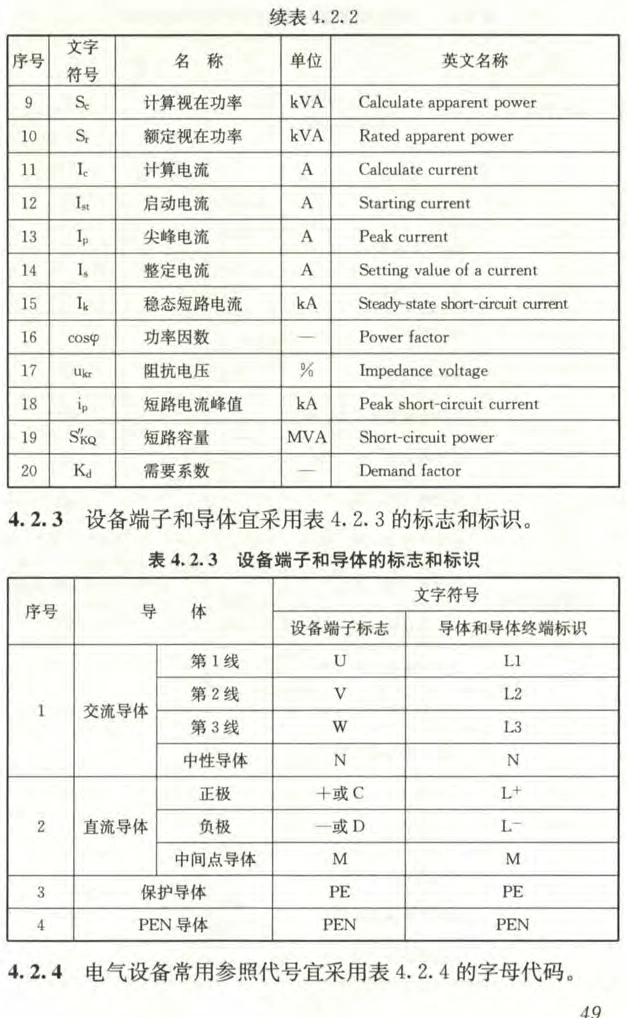

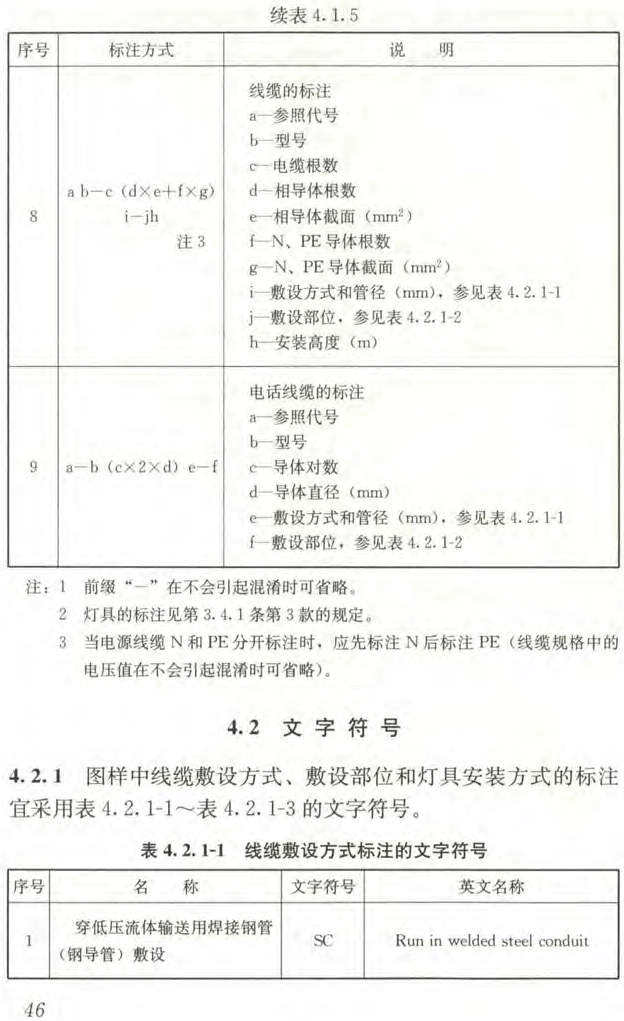

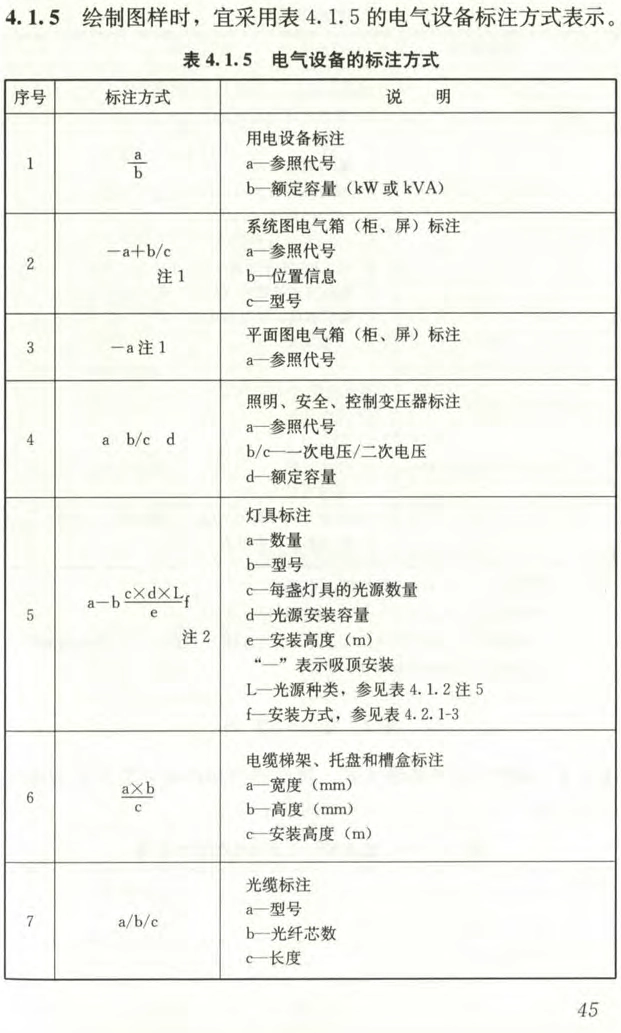

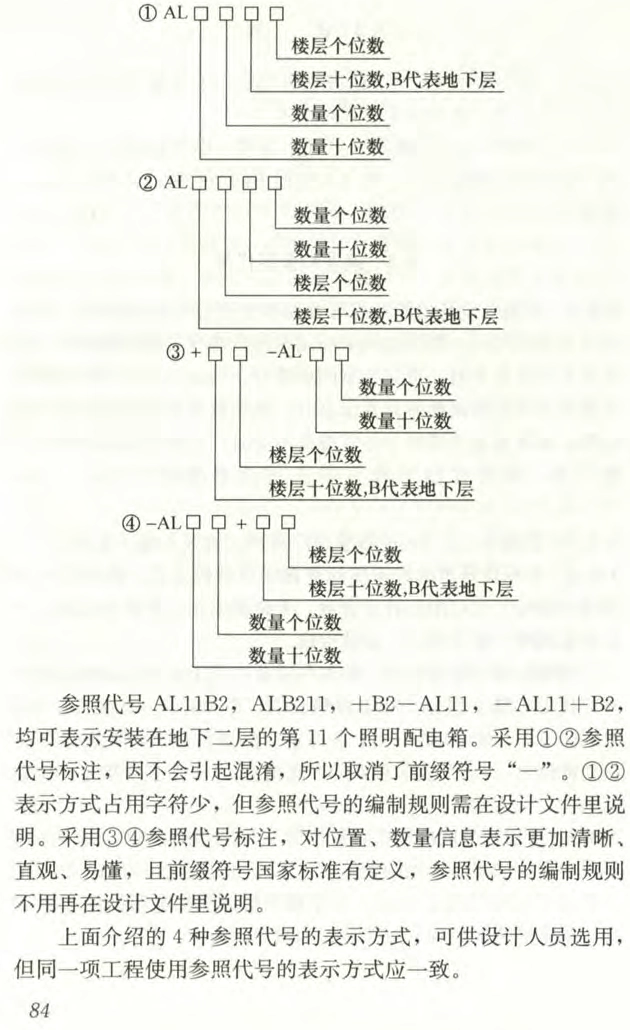

9、电气设备标注

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

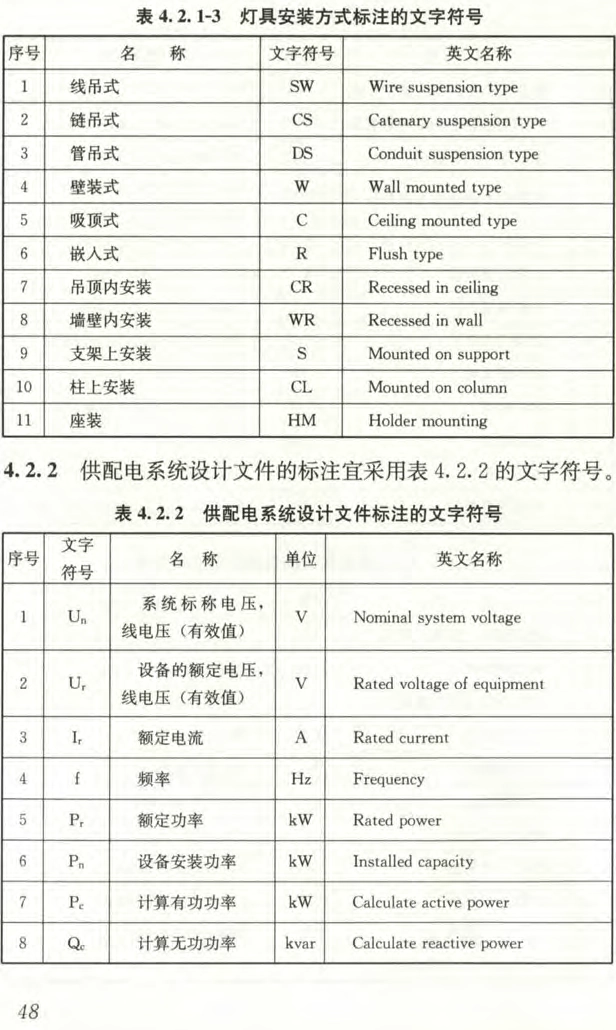

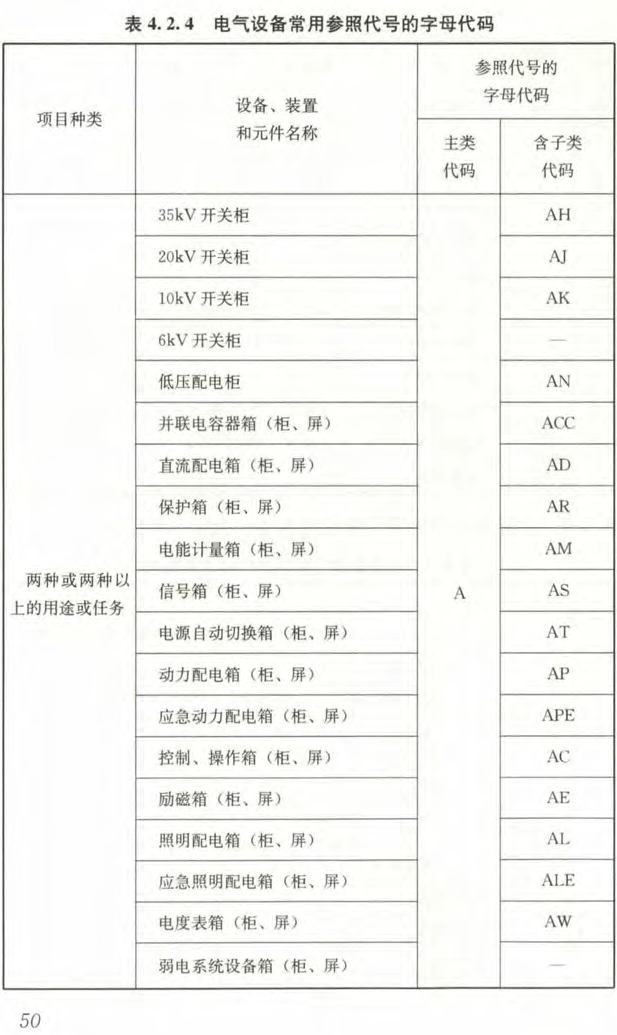

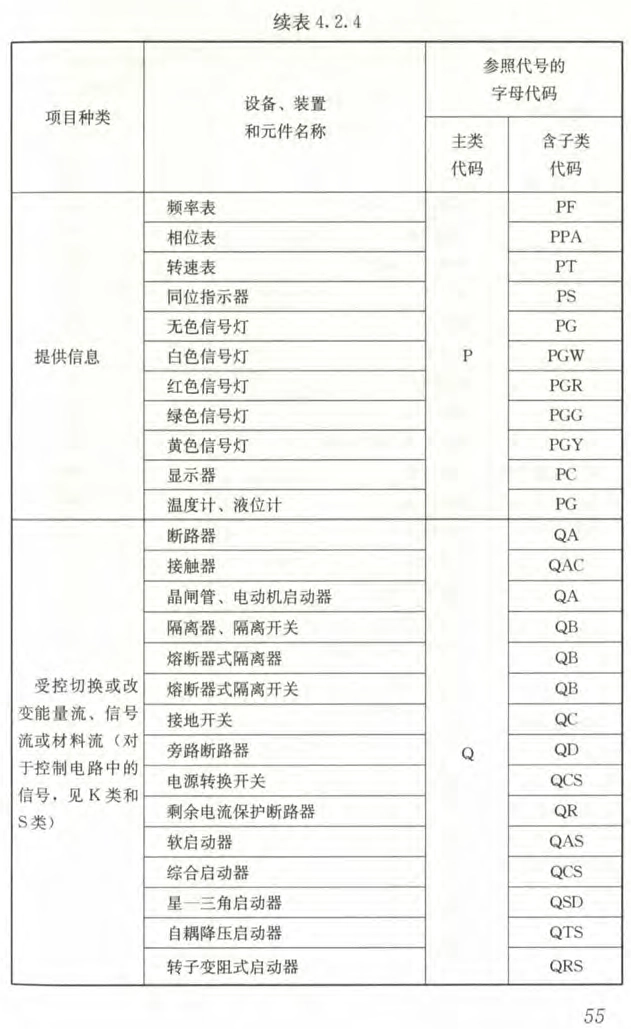

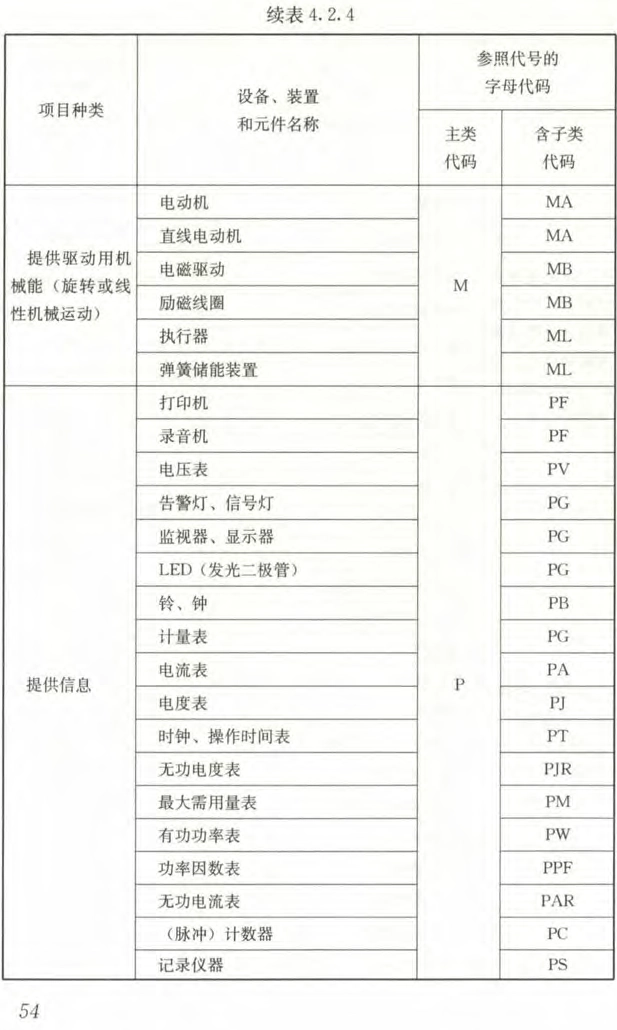

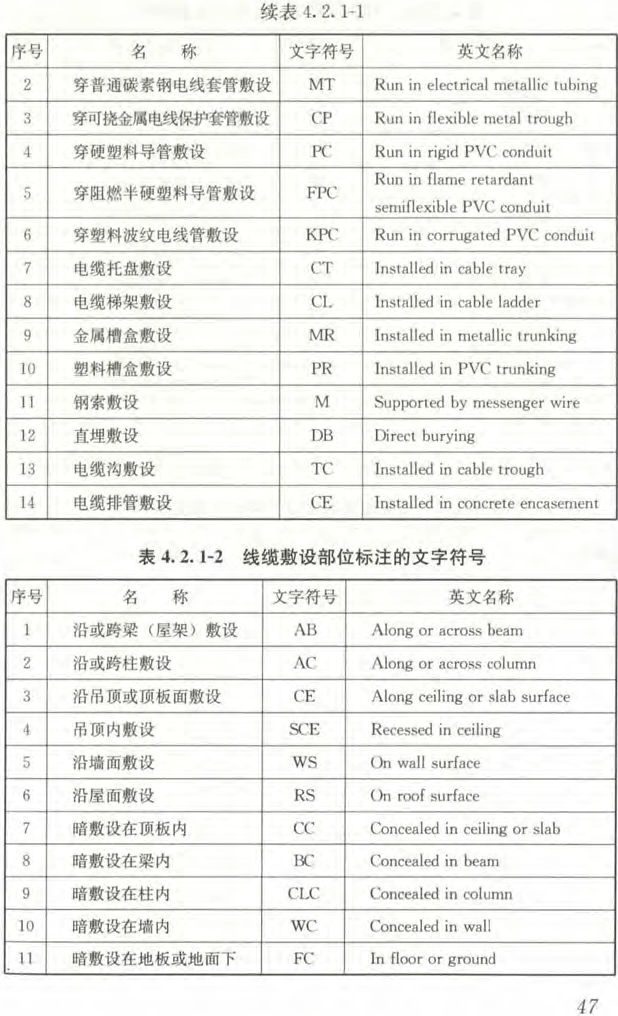

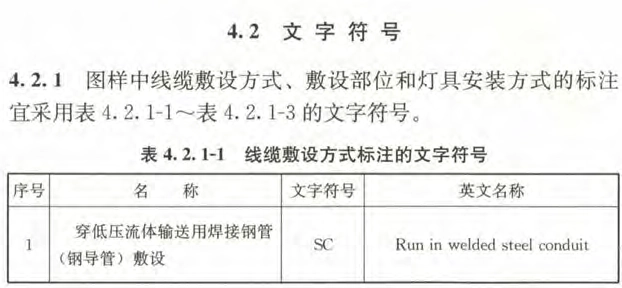

10、文字符号

电气工程图纸常见符号及意义丨附案例图纸

1、SC 穿低压流体输送用焊接钢管(钢导管)敷设

2、MT 穿普通碳素钢电线套管敷设

3、CP 穿可挠金属电线保护套管敷设

4、PC 穿硬塑料导管敷设

5、FPC 穿阻燃半硬塑料导管敷设

6、KPC 穿塑料波纹电线管敷设

7、CT 电缆托盘敷设

8、CL 电缆梯架敷设

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

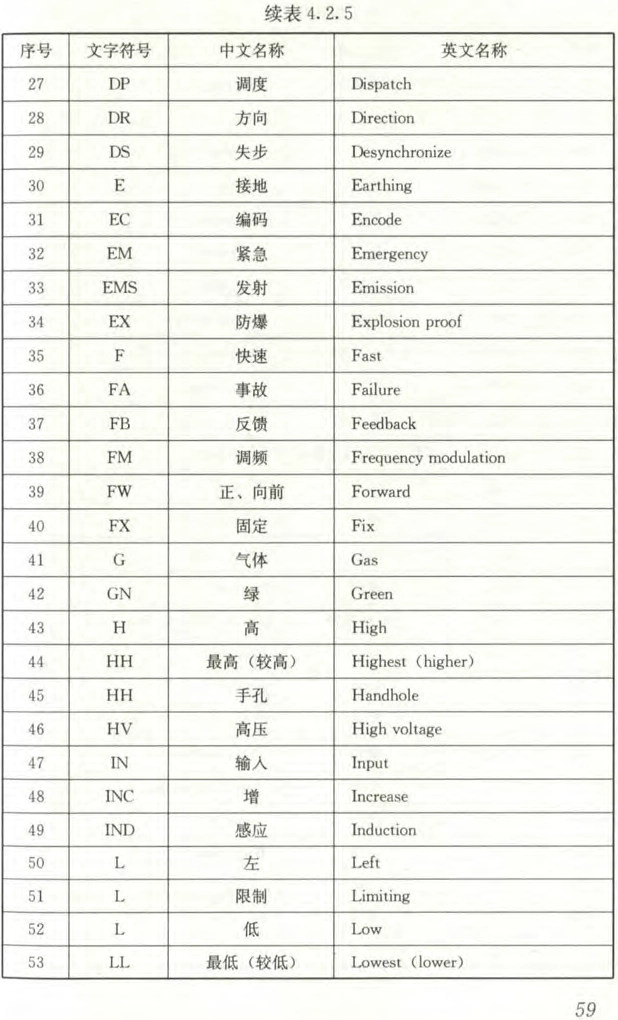

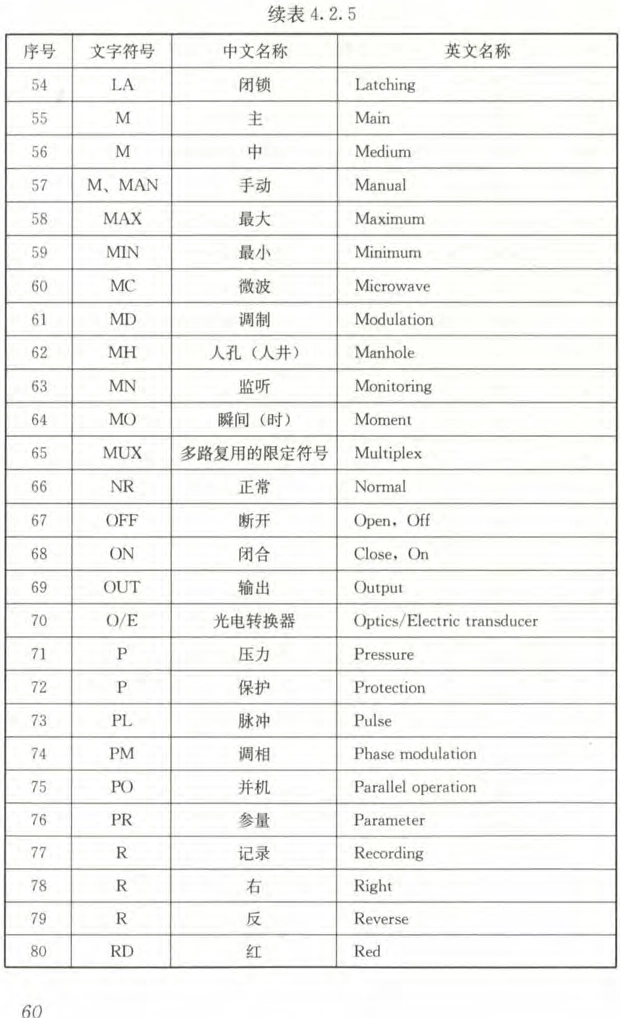

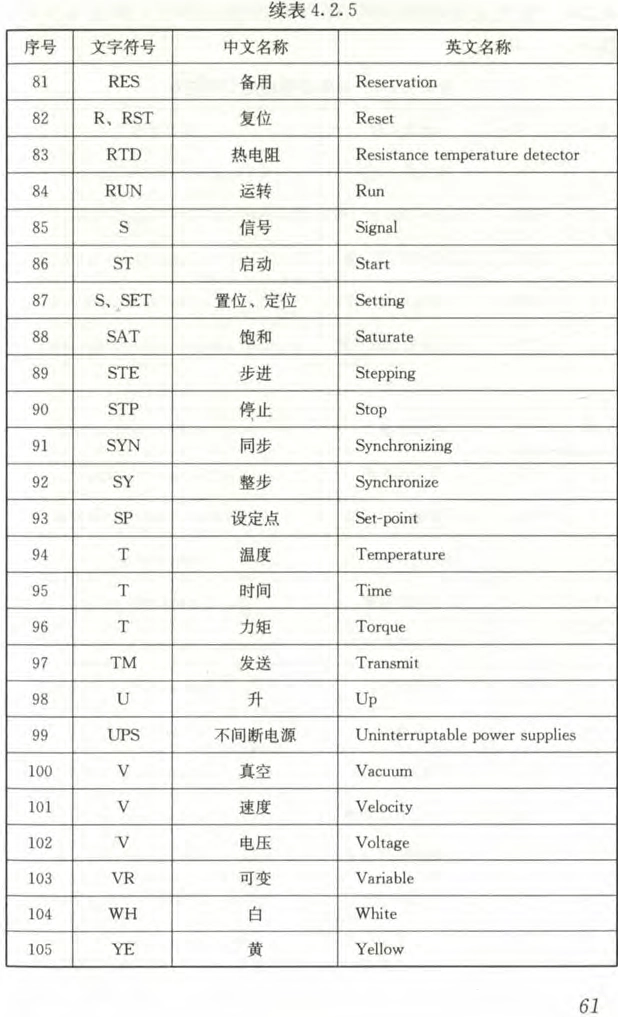

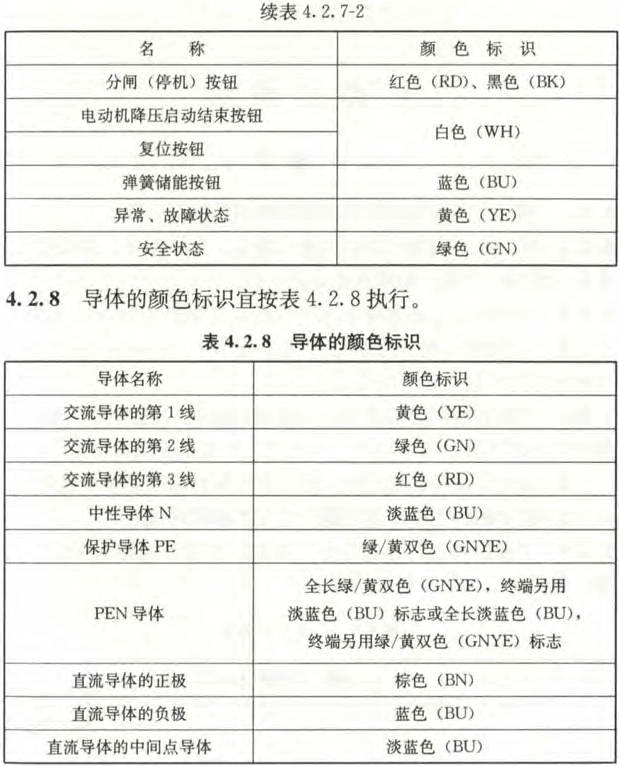

11、常用辅助文字符号

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

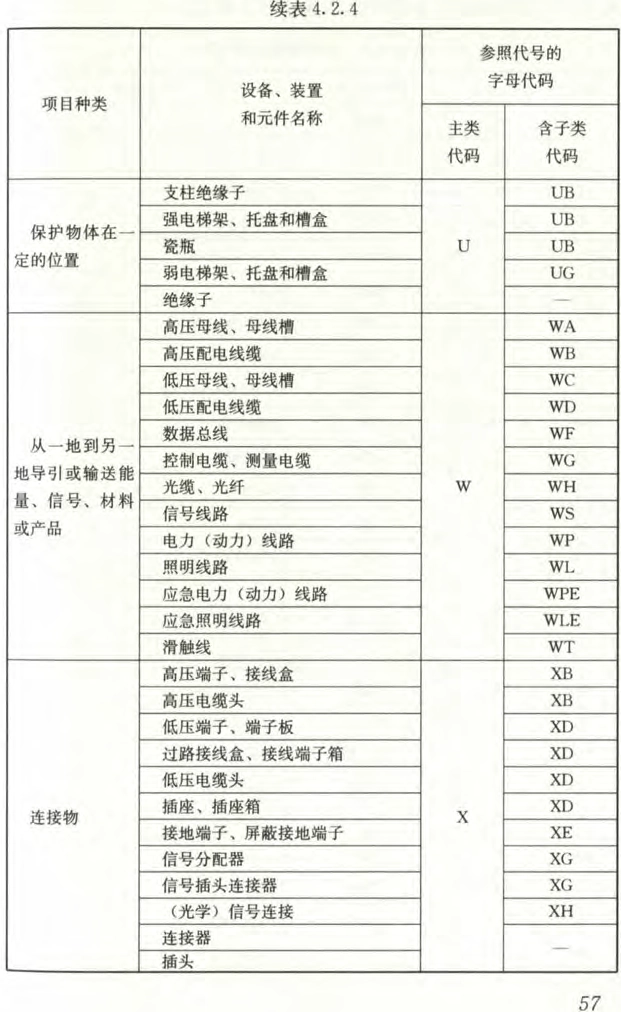

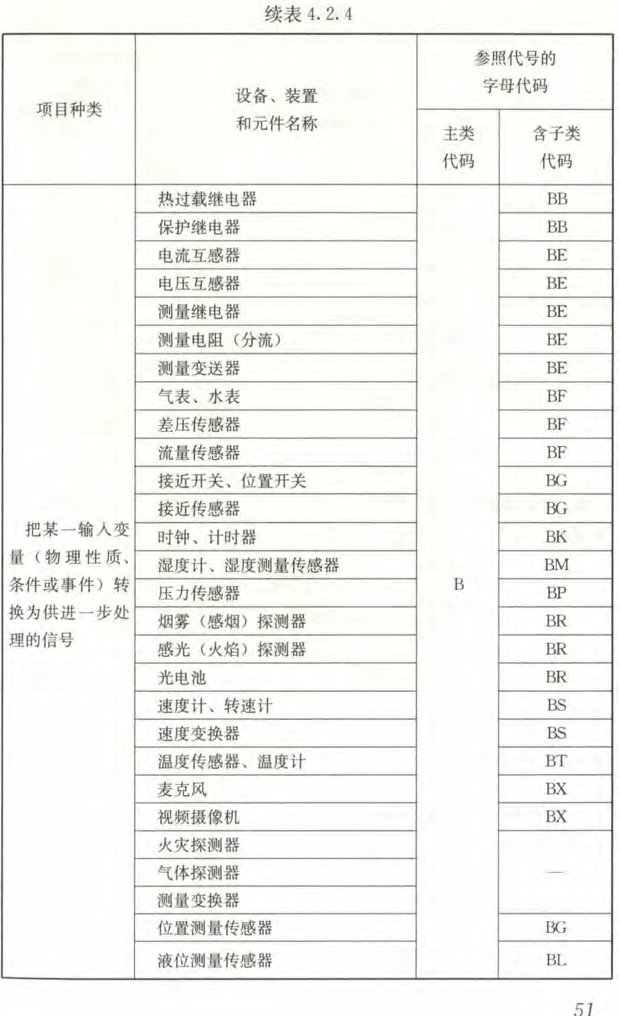

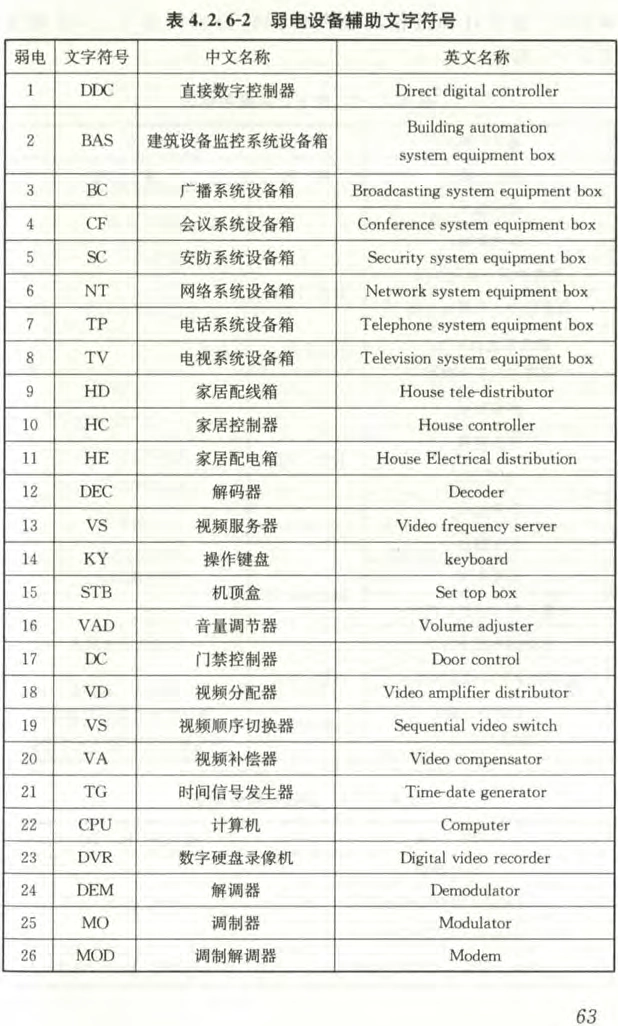

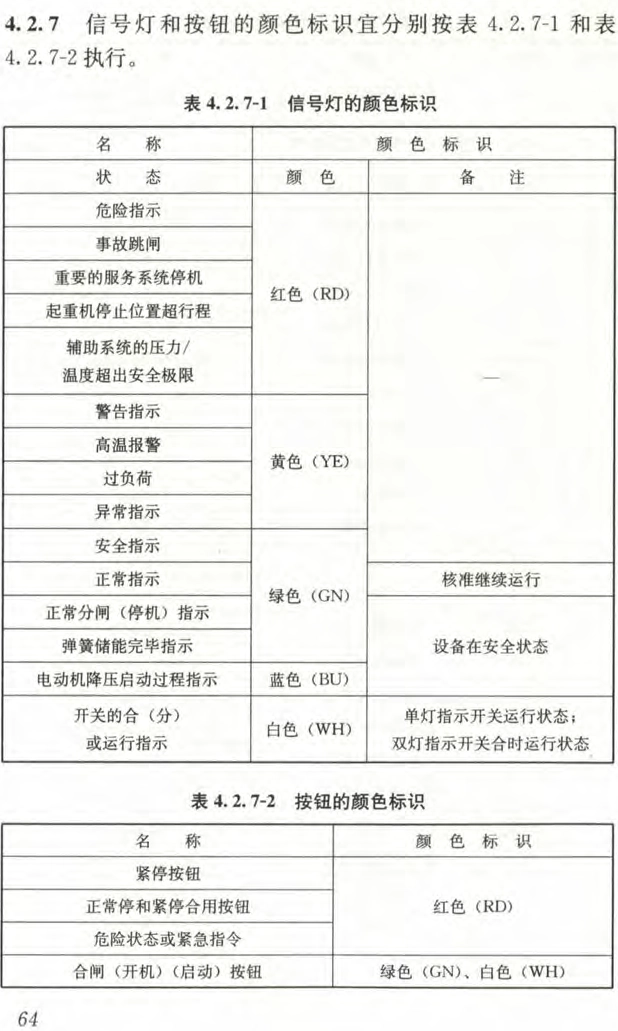

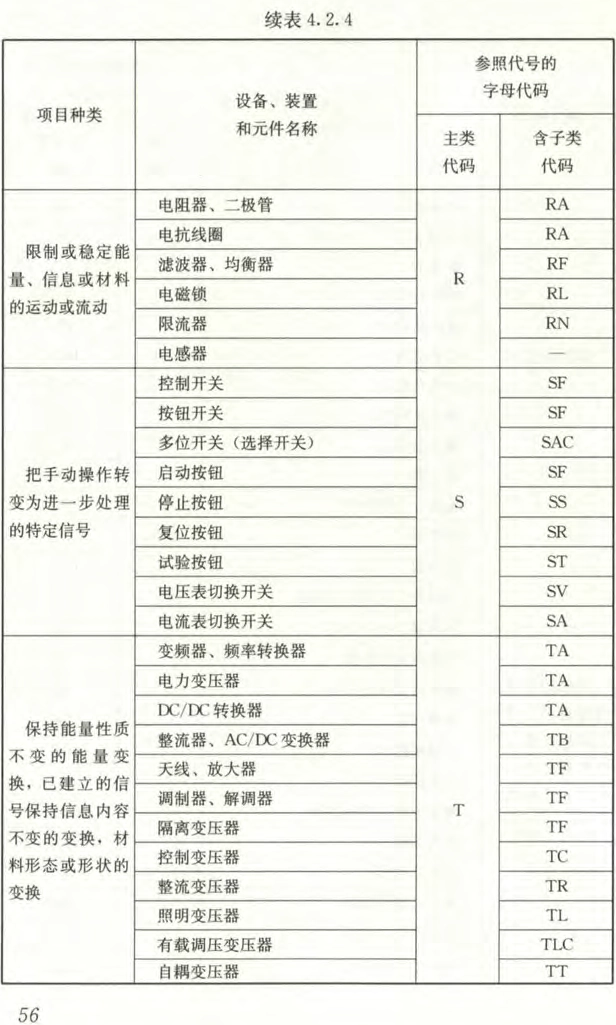

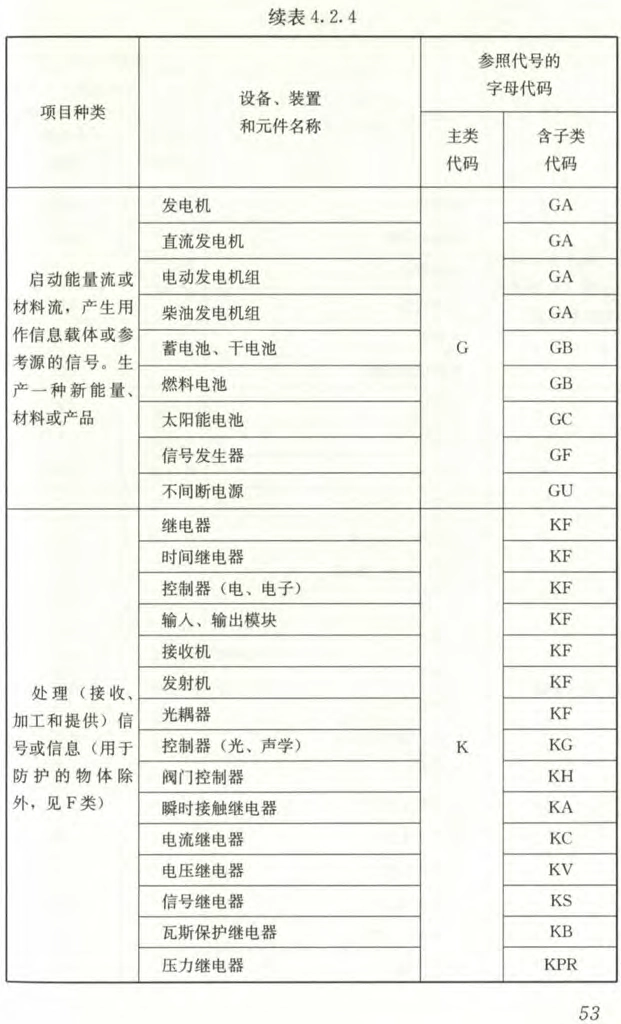

12、电气设备辅助文字符号



电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸

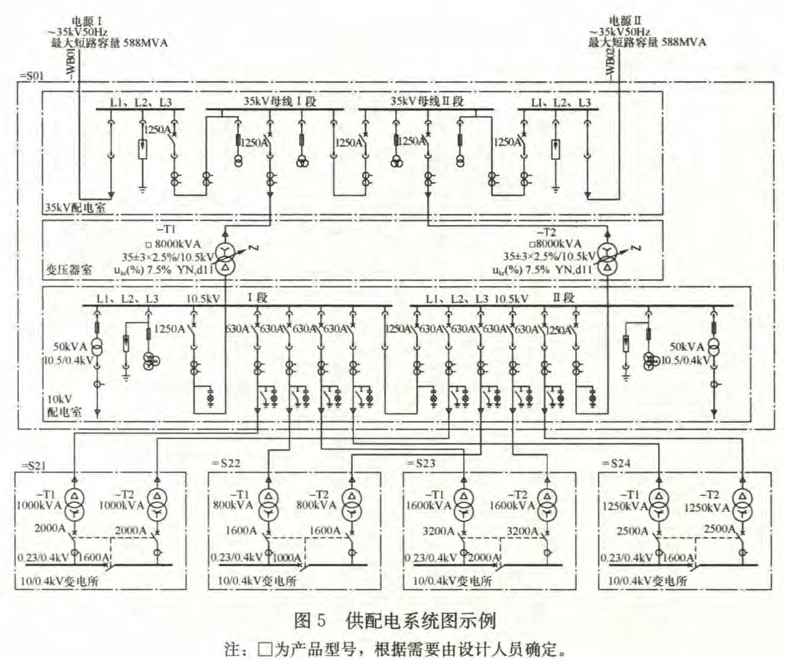

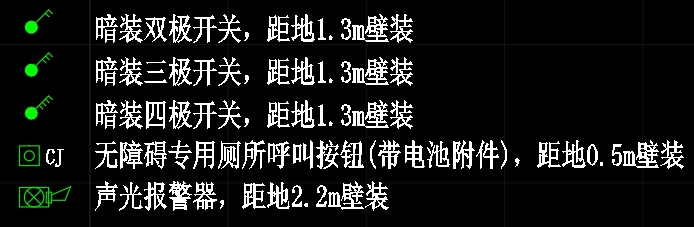

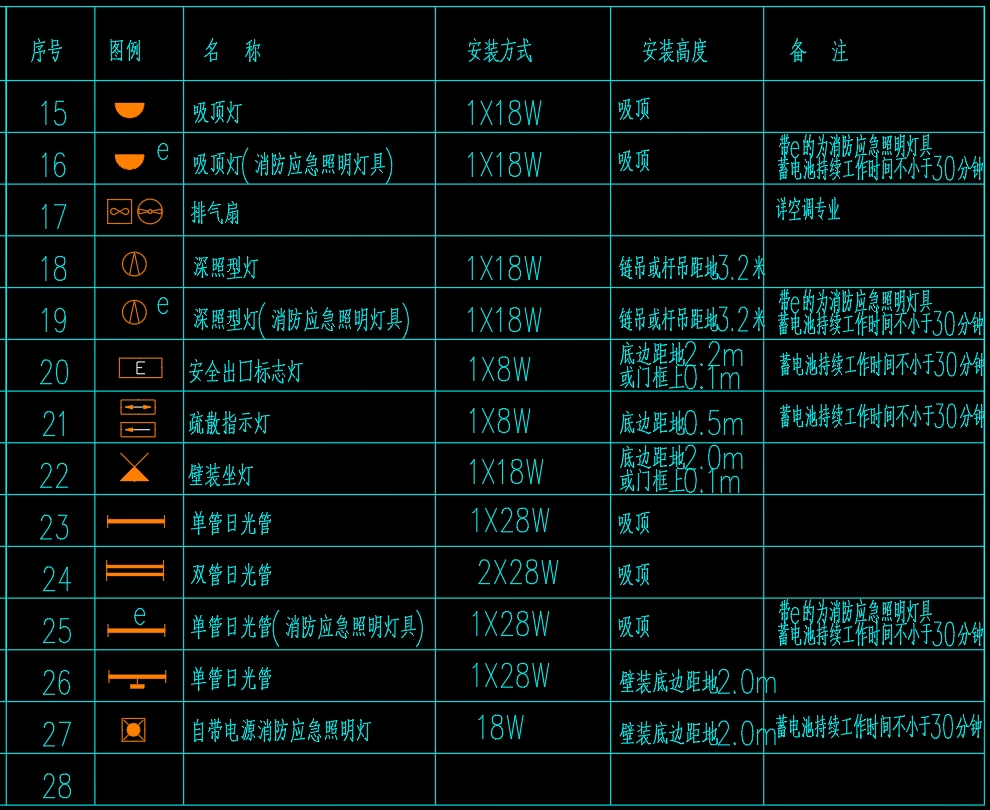

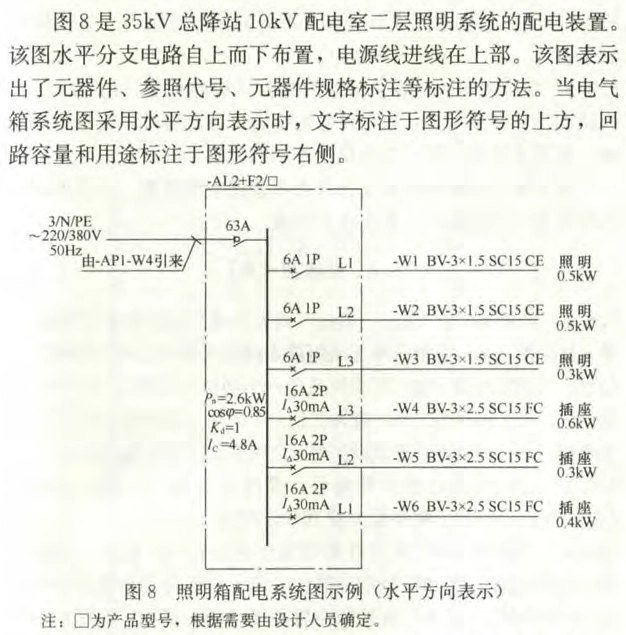

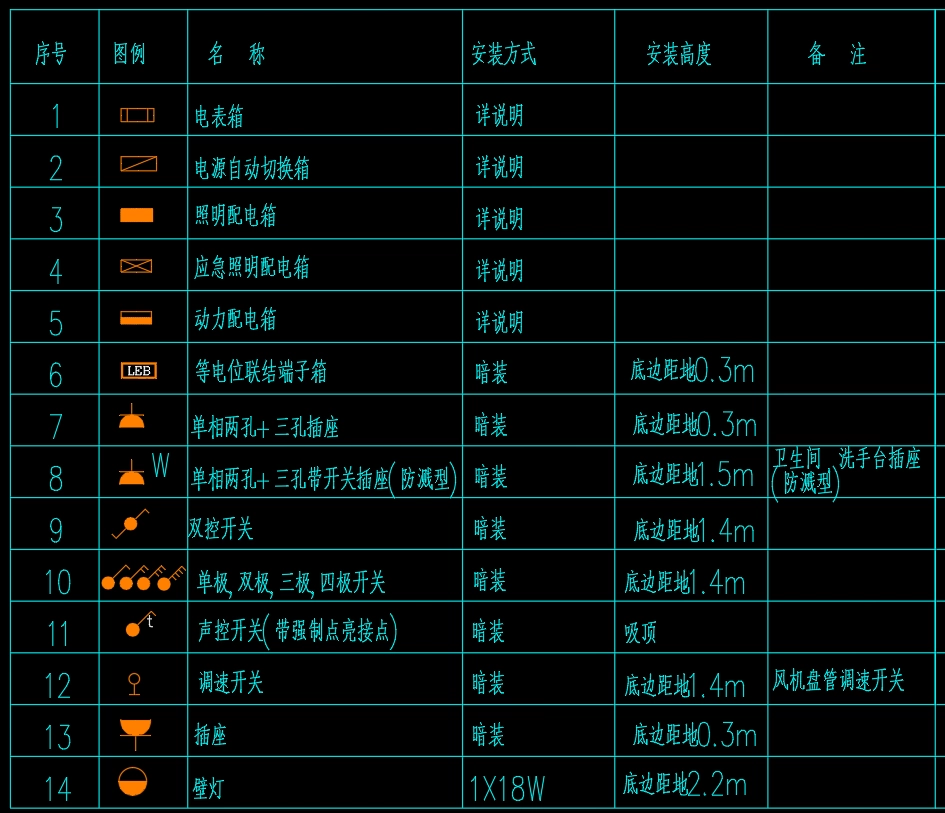

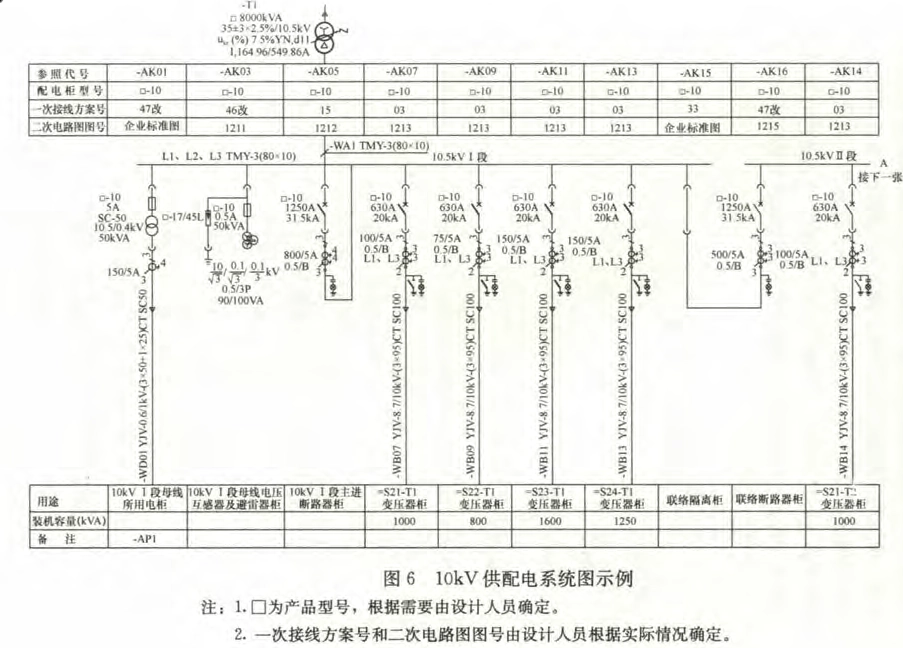

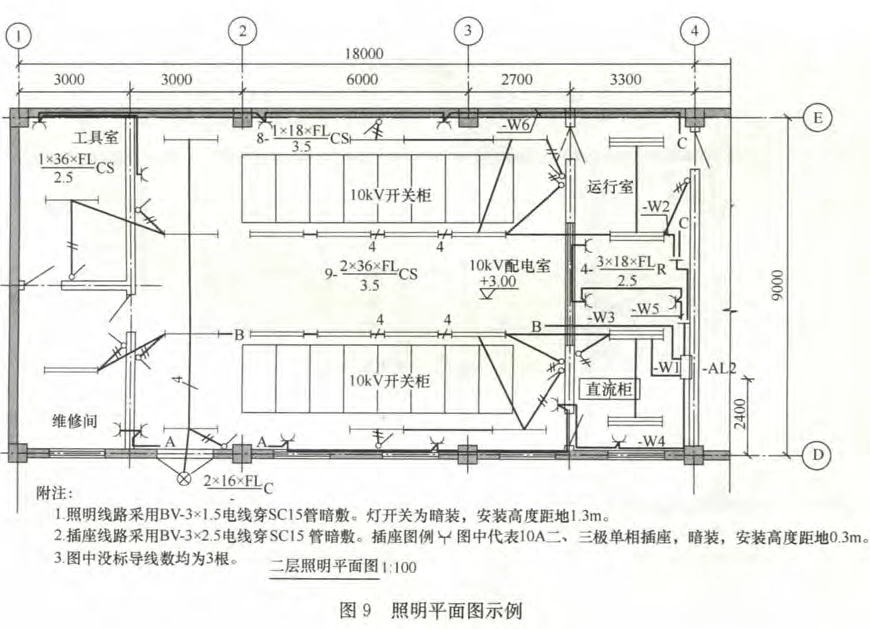

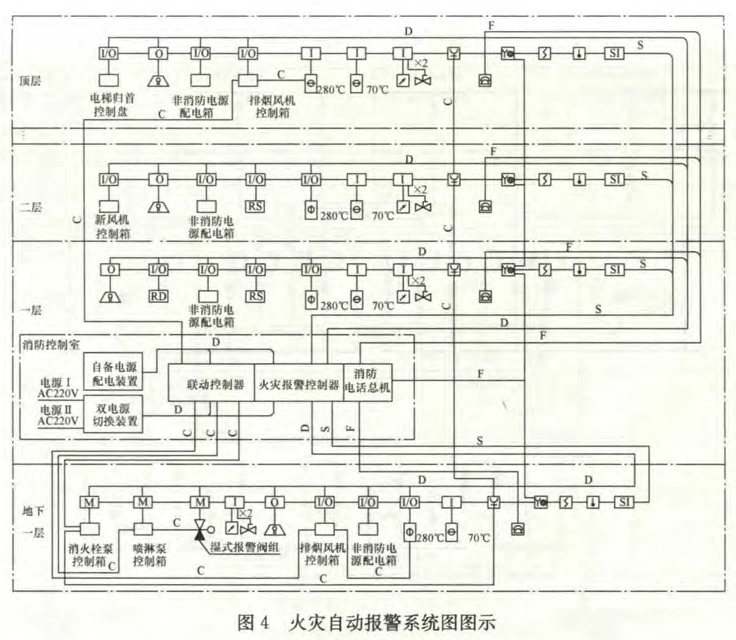

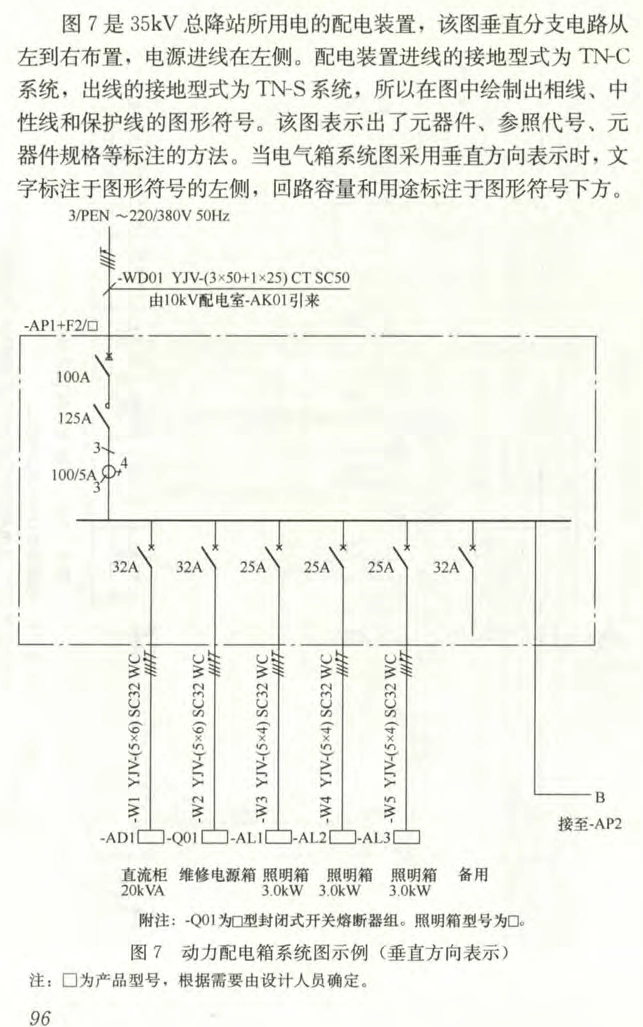

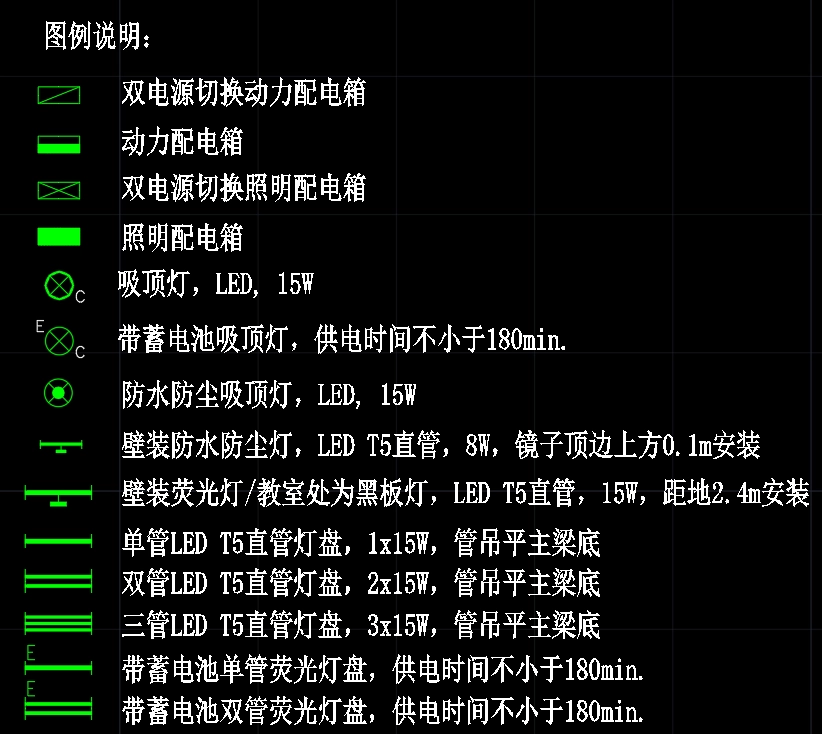

13、工程实例

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸
电气工程图纸常见符号及意义丨附案例图纸

电气工程图纸常见符号及意义丨附案例图纸 电气工程图纸常见符号及意义丨附案例图纸 电气工程图纸常见符号及意义丨附案例图纸



电气工程图纸常见符号及意义丨附案例图纸 电气工程图纸常见符号及意义丨附案例图纸

14、电缆型号

ZRYJV是阻燃型交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆。bai

1、ZR-表示阻燃型电缆,阻燃等级分A、B、C三类,其中A类阻燃等级最高;一般看到的ZR 就是ZRC;ZRC或ZR为阻燃C类,ZRB或ZB为阻燃B类,ZRA或ZA为阻燃A类;

2、YJ-交联聚乙烯绝缘

3、V-聚氯乙烯护套

4、BV电线正确的名称是:铜芯聚氯乙烯绝缘电线。

BV线的颜色及使用规则:BV线一般有8种颜色。分别是:红、黄、蓝、绿、黑、白、棕、双色(黄绿);通常情况下:红、黄、绿色用做火线(L);蓝色用做零线(N);双色用做地线(PE);黑、白、棕色用做替补线。Bv线结构简单,有的还有护套,护套材料为聚氯乙烯也用字母V表示,如:BVV电线,表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线。

实际应用:本建筑物内低压配电干线采用ZR(NH)-YJV-0.6/1.0kV型五芯电力电缆,控制箱及终端配电箱的馈电线路均采用ZR(NH)-BV-450/750V型导线。
