1、技术简介
施工电梯与外爬架一体化技术是我局以SC 型施工电梯、电动外爬架为基础进行研究改造的新型技术。该技术解决了施工电梯永远在爬架下方，工人上下操作面费时费力的现状。将施工电梯与外爬架进行结合，创造出一种新型的施工电梯可移动高位附墙结构，实现电梯可最高运行至支模楼层，电梯的高位附墙与外爬架同步提升，电梯可进入任意爬架覆盖楼层，极大的提高了电梯运行效率，降低了人员劳动强度。本技术适用于高层建筑项目施工。同时，通过该技术的研发，四局形成了施工电梯直登施工作业面的成套技术，改写了施工人员爬楼梯到达作业面的历史。
关键技术：
（1）“既独立，又协同”的电梯与外爬架结合设计，通过设置具有可滑动功能的高位附墙结构，将电梯的上部附墙结构穿过爬架进入结构楼层，在正常使用过程中，爬架不参与电梯附墙受力工作，保障安全性；
（2）“同步提升”，电梯与外爬架共同使用同一套提升机构，在提升时爬架和电梯高位附墙相对位置保持不变，避免了附墙架与爬架产生碰撞；
（3）“一梯登顶”，使用加强型高位附墙结构，提高了电梯上部附墙结构的整体刚度，确保电梯可以直接运行至支模楼层；
（4）“穿架进楼”，特制爬架通道门及电梯翻板门结构，电梯可以进入爬架覆盖层。
-

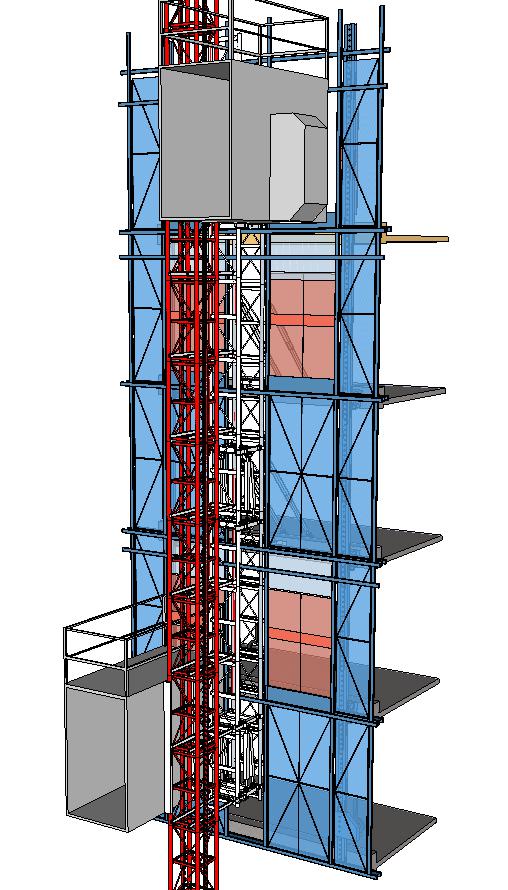

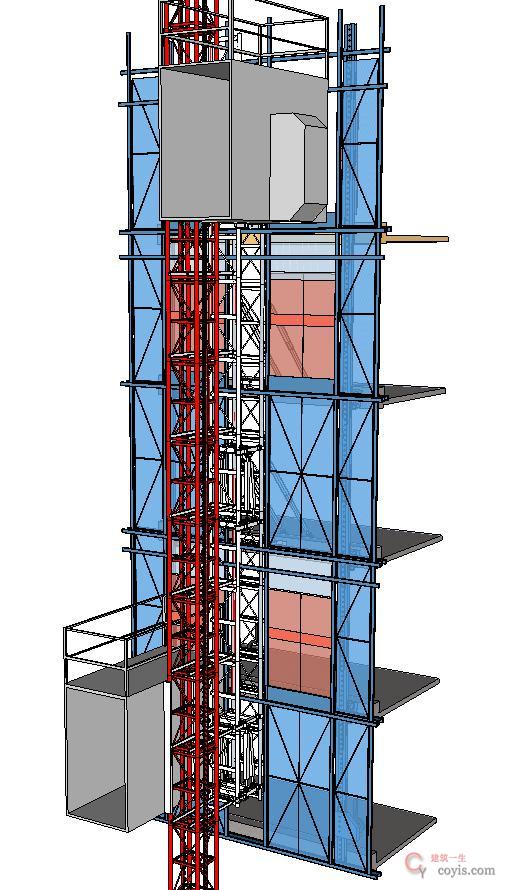

- 图1 施工电梯与外爬架一体化升降系统模型
-
- 图2 一体化与传统电梯运行对比
2、优缺点分析
（1）极大减少施工人员上下顶部施工楼层劳动强度，施工人员不必每次上下都进行6-8 层的楼层攀爬；
（2）便于部分材料、施工设备进入操作楼层，解放了塔吊的部分任务，提高了施工效率；
（3）电梯登顶后，便于顶部施工产生的垃圾运输，有利于现场文明施工。
缺点：
每次爬升时，都需要电梯和爬架公司同时到场，施工电梯也需要停止使用。
3、典型案例
清远碧桂园新亚山湖城C 区五期三标段工程11 号楼，建筑高度98.4m，总楼层34 层，标准层高度2.9m。2018 年，在该项目中开始安装施工电梯与外爬架一体化升降系统，完成安装时，主体结构施工至16 层，随后该系统就与施工进度保持一致，最快施工速度达到了3 天一层。在该项目施工中，施工人员通过电梯直接到达了顶部的支模楼层，施工效率大幅度提高。
-

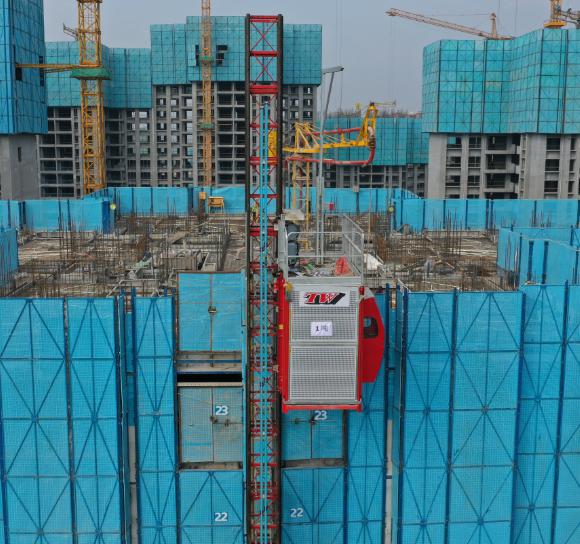

- 图3 电梯直升至爬架顶部
-

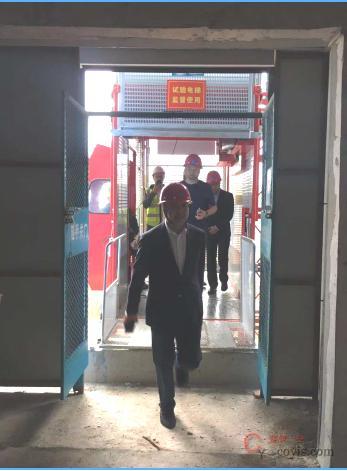

- 图4 穿架进楼
