迪拜哈利法塔幕墙结构

迪拜哈利法塔是目前世界上最高的建筑,其高度为828m。哈利法塔的建筑理念是“沙漠之花”,这朵鲜花在沙漠耀眼的阳光下,发出蔚蓝色的熠熠光辉,这就是她的玻璃幕墙。哈利法塔的建筑幕墙总面积为13.5万m2,其中塔楼部分为12万m2。在塔楼幕墙中,玻璃10.5万m2,不锈钢板1.5万m2,相当于17个足球场面积。采用单元式幕墙,共有23566个单元板块。

幕墙安装从2007年5月开始,到2009年9月完工,历时30个月。开始一天只能安装20~30个单元,最后最高每天可达175个单元。幕墙总造价约为人民币8亿元,约为6000元/m2。

迪拜哈利法塔幕墙

环境条件

迪拜位于中东沙漠地带,环境条件恶劣,气温范围为2 ~54°C,材料表面最高温度82°C,气候干燥,多沙尘。

设计标准

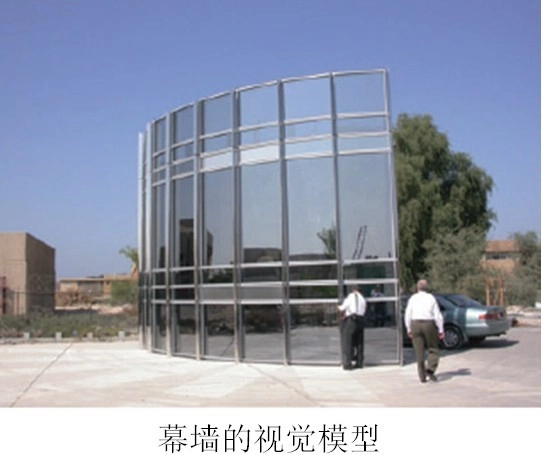

1) 风力:50 年一遇,55m/s, 风压按风洞试验取值;2)地震:按美国标准UBC97的2a 区,地震系数z=0.15,相当于我国8 度设防;3)结构水平位移:50 年一遇风力,828m顶部1450mm,办公层顶部1250mm,公寓层顶部450mm;4)结构竖向压缩:每层平均4mm,整座建筑的顶点650mm。设计前专门制作了视觉模型。

迪拜哈利法塔幕墙

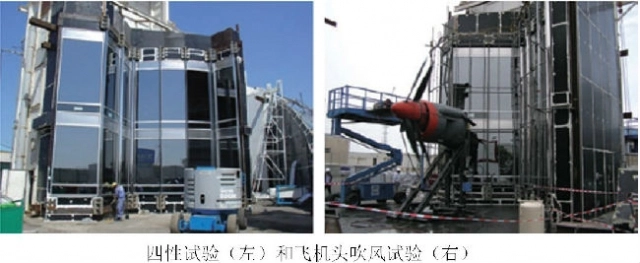

幕墙试验

进行了5 个幕墙足尺试件的四性试验和飞机头动风力试验,测试了气渗、水渗、风压变形、平面内变形、温度循环。5 个试件的试验结果表明:幕墙满足哈利法塔的要求。对设备层幕墙单独进行了专门的试验。

幕墙试验

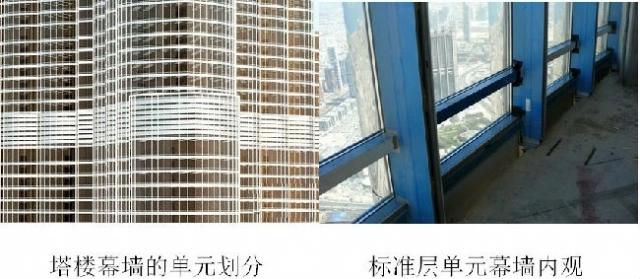

塔楼幕墙

1.材料

1)玻璃为中空玻璃,16mm 空气层,两片超白玻璃。外片镀银灰反射膜;内片镀Low-E膜。两膜均朝向空气层。可见光透射率 20%;综合热透射率16%;2)铝型材主要杆件6063-T5,6063-T6,连接件6061-T6,最大截面300mm。可见表面氟碳喷涂,不可见表面阳极氧化。共 2600t;3)不锈钢板用于窗下墙的一部分;4)不锈钢材用于竖向装饰条和设备层水平装饰条。

塔楼幕墙

2.板型

单元板块有21 种主要板型,尺寸由1.3m×3.2m 到2.25m×8m。

板型

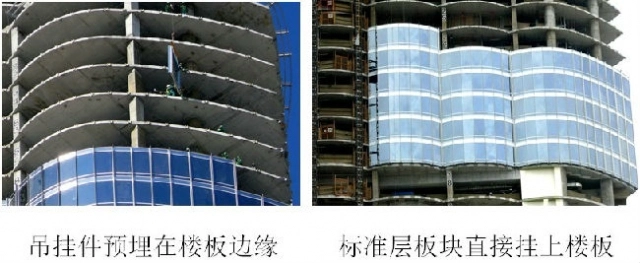

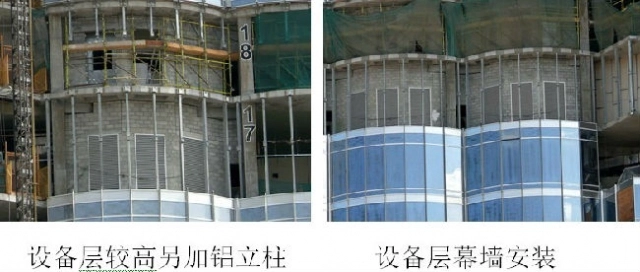

3.安装

楼板为300mm 厚混凝土板,单元板块吊挂件埋在楼板边缘。标准楼层层高3.2m,板块直接连接在预埋挂件上。设备层层高较高,后面另加铝型材立柱。

安装

入口处索网双层幕墙系统

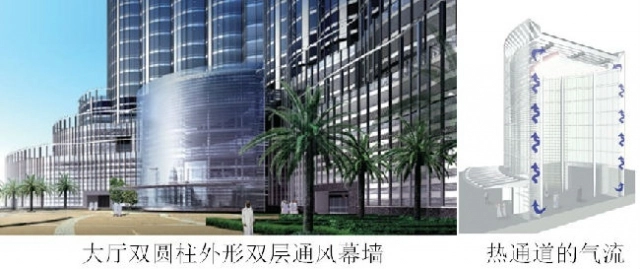

三个入口处设入口大厅,周边均由索网双层幕墙封闭,分别用于酒店、公寓、写字楼。建筑要求幕墙极度通透,迪拜温度极高,为做到透光不透热,做双层通风幕墙,内外幕墙均用索网。两道幕墙均为圆柱形,竖向为直线,水平是圆弧。竖索上端拉在顶部楼板梁上,下端拉在地梁上,中间由多道水平方向的钢圆弧梁支承。水平索两端拉在角部刚性竖向钢桁架处,由水平方向圆弧梁和圆弧状分布的竖索来保持水平索的圆弧形状。所有索均采用不锈钢绞线。

内外两道索网相距1500mm,由水平放置的不锈钢杆支撑来保持这个距离,这个空间便是能通风的热通道。

采用低铁超白玻璃。玻璃四角由夹板支承,夹板位于不锈钢支撑杆的端部。在两道幕墙之间的热通道中设有电动金属遮阳板,遮阳板的开启、关闭及开启角度由电脑控制。透过外幕墙进入室内的辐射热被内幕墙阻挡,集中在热通道内,由抽风机排出室外。SOM 公司对冷凝问题进行了详细计算,表明一年间出现结露的时间不多,冷凝水量并不大。

入口处索网双层幕墙系统

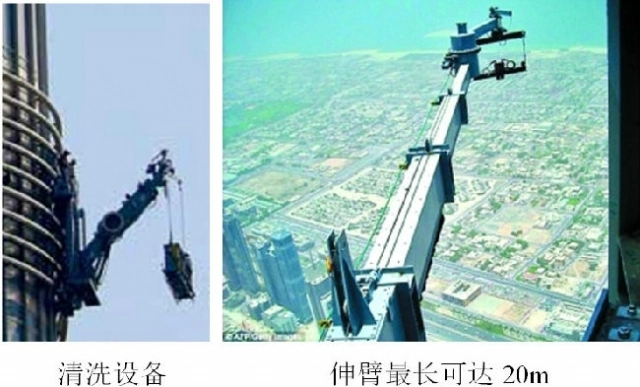

清洗设备

设置了18 台擦窗机和固定伸臂,其外伸长度可达10~20m,这些设备不用时可以隐藏起来。18 台设备、36 个工人,全部清洗一遍要2~3 个月。清洗设备见下图。
清洗设备
