大体积混凝土测温计算微信小程序

一、参考规范

  1. GB/T51028-2015 大体积混凝土温度测控技术规范丨附条文说明
  2. GB50496-2018 大体积混凝土施工标准【附条文说明】

规范使用说明,主要使用的事GB50496规范,比GB/T51028 详细

相关术语

大体积混凝土:混凝土结构实体最小尺寸不小于1m的大体量混凝土,或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝的产生的混凝土。

小编在这里的理解是长宽高任何一个尺寸都不小于1m。

混凝土最高温度:混凝土实体在测温区域内的最高温度。

混凝土表层温度:距混凝土外表面50mm处的温度。

混凝土表里温差:浑南凝土最高温度与表层温度之差。

温度峰值:混凝土内部某一测点温升达到最高的温度值。

绝热温升:混凝土浇筑体处于绝热状态条件下,其内部某一时刻温升值。

应用:大体积混凝土配合比设计除应满足强度等级、耐久性、抗渗性、体积稳定性等设计要求外,尚应满足大体积混凝土施工工艺要去,并应合理使用材料、降低混凝土绝热温升值。(引自规范 GB50496 4.1.1条)

降温速率:散热条件下,混凝土内部温度达到温度峰值后,每昼夜温度降低的数值。

以上术语引自:GB50496-2018 大体积混凝土施工标准【附条文说明】

二、计算过程

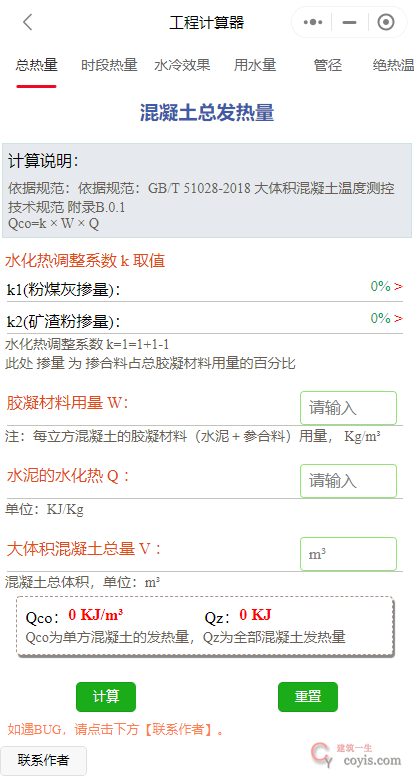

01、混凝土总发热量计算

计算依据:GB/T51028-2015 大体积混凝土温度测控技术规范 附录B.0.1

混凝土总发热量

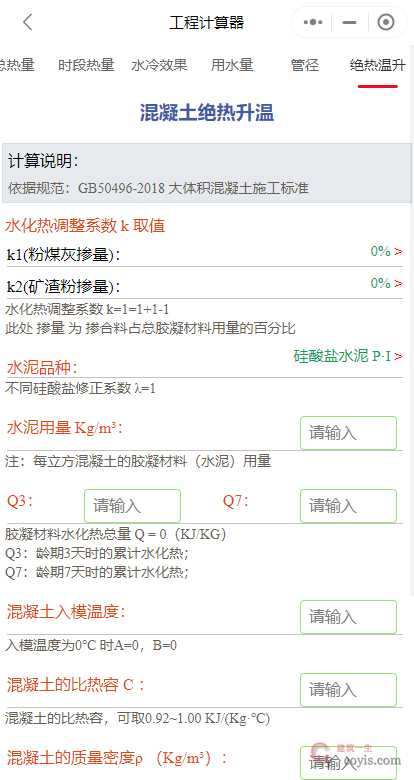

02、绝热温升计算

计算依据:GB50496-2018 大体积混凝土施工标准 附录B.1

1、公式介绍

大体积混凝土测温计算微信小程序大体积混凝土测温计算微信小程序 大体积混凝土测温计算微信小程序

大体积混凝土测温计算微信小程序 大体积混凝土测温计算微信小程序

说明:在规范GB50496中公式B.1.4与公式B.1.5-3中用的都是W,但在公式说明中B.1.4中的W——每立方米混凝土的胶凝材料用量,B.1.5-3中的W表示等效硅酸盐水泥用量,小编在这里理解为他们为不同的含义,这也说明后面小编用 W = WC+W+W此量来计算总的W。用Wd表示等效硅酸盐水泥用量。

2、计算实例

说明:小编在这里设定的参数就是将公式所有的参数计算均包含在内,工程实际中可能只有其中几项,

1)已知条件

k1 粉煤灰掺量(质量比):10%,查表 B.1.3得k1为0.96且粉煤灰含量  (Kg)大体积混凝土测温计算微信小程序

k2 矿渣粉掺量(质量比):20%,查表 B.1.3得k2为0.93且粉煤灰含量  (Kg)大体积混凝土测温计算微信小程序

Wc水泥用量:300Kg

水泥品种:粉煤灰硅酸盐水泥P·F   查表B.1.5-2得修正系数λ=0.70

Q3 胶凝材料龄期3天的累计水化热:315 KJ/Kg

Q7 胶凝材料龄期7天的累计水化热:345 KJ/Kg

混凝土入模温度:20 ℃ 查表B.1.5-1得A=0.0024;B=0.5159

C 混凝土的比热容:0.95KJ/(Kg·℃)

ρ混凝土的密度:2400 Kg/m³

t混凝土龄期:5 天

2)计算过程

大体积混凝土测温计算微信小程序3)规范中系数表格

大体积混凝土测温计算微信小程序 大体积混凝土测温计算微信小程序 大体积混凝土测温计算微信小程序

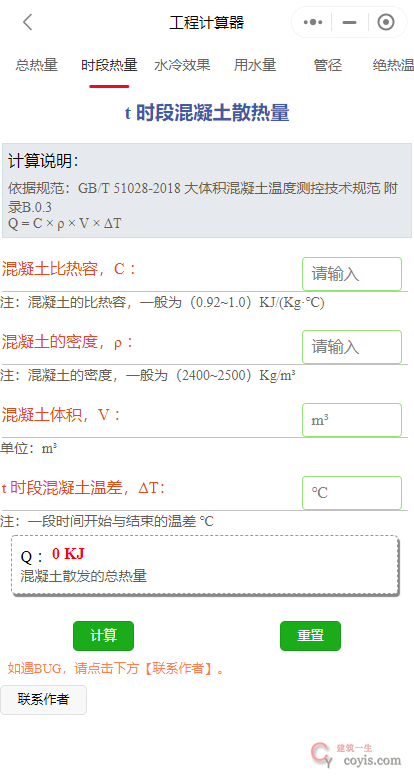

03、混凝土t时段冷却发热量计算

混凝土t时段冷却发热量 混凝土t时段冷却发热量

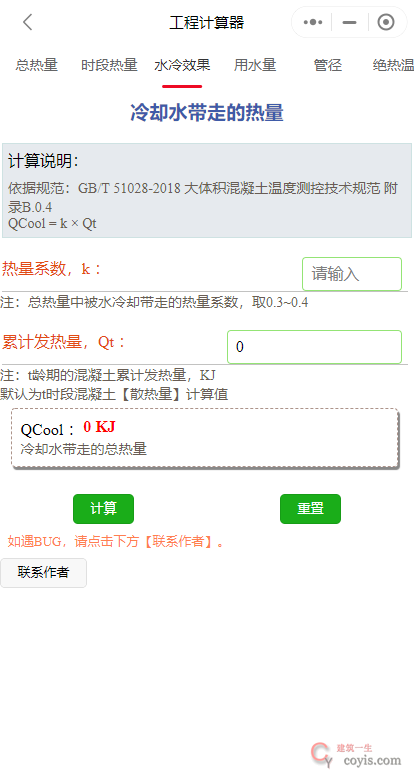

04、水冷却带走热量计算

水冷却带走热量

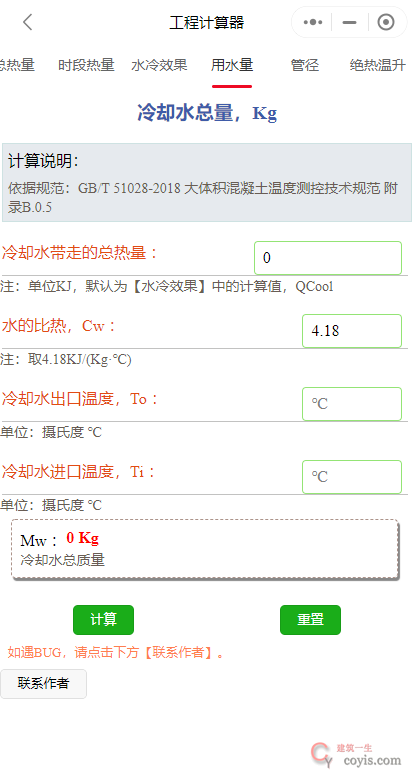

05、冷却水总量计算

冷却水总量

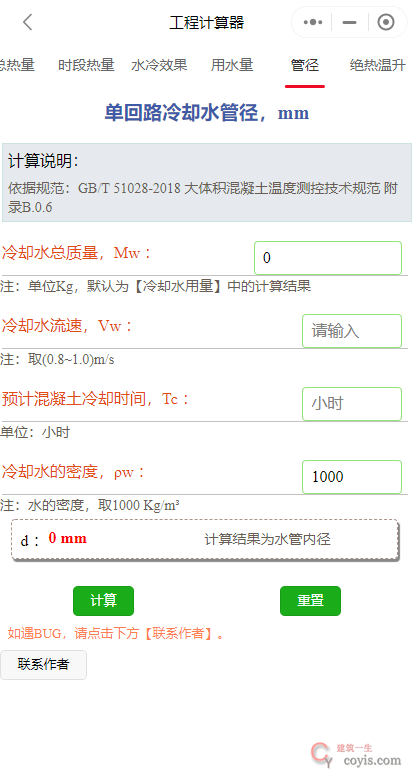

06、单回路冷却水管管径计算

单回路冷却水管管径计算

三、小程序计算

四、大体积混凝土测温记录表(自动计算)

本文附件下载地址

下载链接:https://pan.baidu.com/s/1mkiZLV899PvDv2o8lcxxlg

提取码,获取方式如下

输入验证码 查看隐藏内容:

扫描二维码关注本站微信公众号或者在微信里搜索:建筑一生
回复 1002 获取验证码
weixin

验证码获取教程(如您不知如何操作,请点击
