摘要：
在CAD中，为图形设定了一些基本属性，例如图层、线型、线宽和颜色，通过这些属性，可以设置图形的显示和打印效果。例如你需要一条虚线，如果在手绘图纸时你需要一段一段地去绘制，在CAD中你只需要画实线，然后将线型设置为虚线就好。线宽和颜色也是为了控制图纸最终的输出效果，下面简单介绍一下修改线型、线宽和颜色的基本操作。
在实际设计过程中，常常需要修改线型、线宽和颜色，比如，机械设计中的轮廓线必须使用国家标准的线宽，中心线必须使用规范的线型。而图纸通常打印成黑白的，使用颜色的目的一方面是为了让我们更容易区分不同的图形，同时也是为了控制打印服务的。
在CAD中，一般有两种方法来控制图形的属性：
第一种方法是直接修改图形的属性；
第二种方法是利用图层来控制图形的属性。

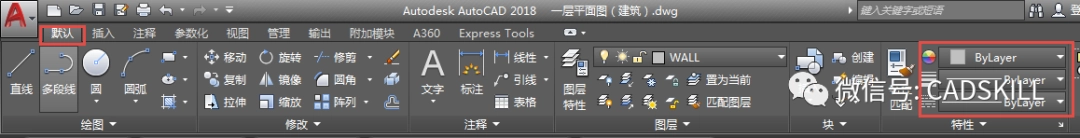

在操作界面上选择“默认”或“常用”选项卡，其上用于修改图形颜色、线宽和线型属性的下拉框，如下图所示。

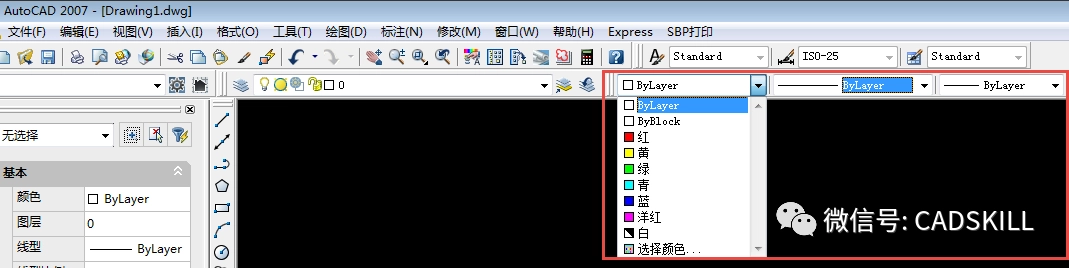

如果使用经典的菜单工具栏界面，特性工具栏也在很明显的位置，如下图所示。
修改颜色
在CAD中颜色有两个作用：
一个是用颜色来区分不同类型的图形；
二是利用颜色来控制打印输出的颜色和线宽及其他特性。
下面简单介绍一下修改颜色的方法。
1、选择要修改颜色的图形对象。
2、单击颜色下拉框，在下拉列表中选择相应的颜色。

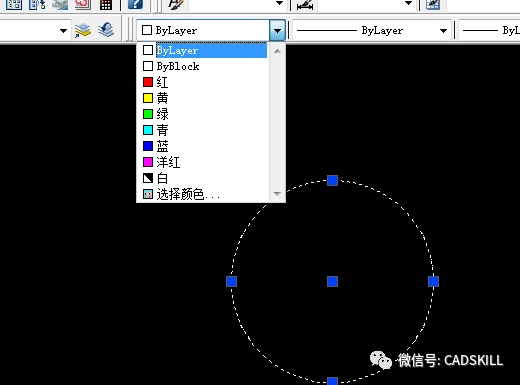

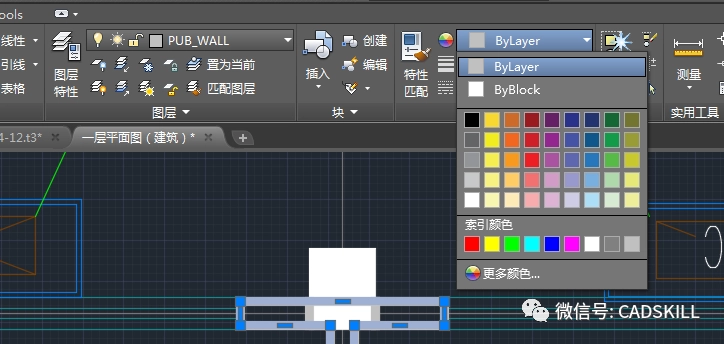

高版本显示了更多的颜色供选择，低版本的颜色列表更加简单，只是显示常用的几种颜色，如下图所示。

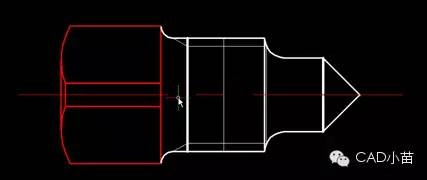

3、 在列表中选中一种颜色后图形的颜色就会被修改，效果如下图所示。
如果要选择在列表中没有的颜色，可以点击列表最下方的“选择颜色…..”或“更多颜色”，将弹出“选择颜色”对话框。对话框中提供了255种索引颜色、真彩色和配色系统。如果没有特殊需要，建议使用255种索引颜色，因为只有索引颜色才能用来控制打印效果。
每日一贴-CAD中颜色的作用和设置时应该注意的问题？
加载和设置线型
线型与颜色设置稍有不同，从线型的下拉菜单上可以看到，默认情况下，下拉菜单中仅有1种线型：实线（Continuous），当您没有找到合适的线型时，需要使用“线型资源管理器”加载新的线型。
1、 单击线型下拉列表，在列表底部选择“其他”或“线型资源管理器”。
不同版本列表显示略有不同，有的底部写的是“其他…..”有的写的是“线型资源管理器”，但作用是相同的，都是打开“线型资源管理器”对话框。

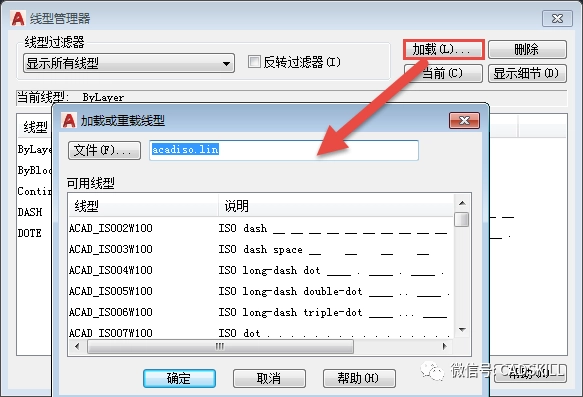

2、 单击“线型资源管理器”上的“加载”按钮。
3、在弹出的对话框中选择需要加载线型文件和需要的线型，单击“确定”按钮。
不同版本此对话框形式略有不同，有的版本是在上面直接列出了当前的线型文件名字，并可以单击前面的“文件”按钮加载线型文件，有的版本是在对话框标题栏显示线型文件名字，底部提供了一个“浏览”按钮来加载线型文件。

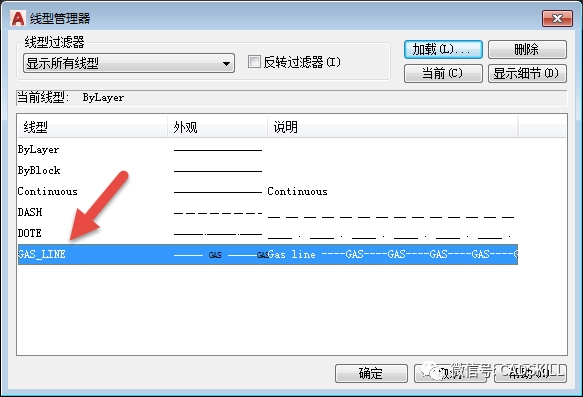

4、返回“线型资源管理器”后，可以看到选中的线型已经加载到“线型资源管理器”中，如下图。

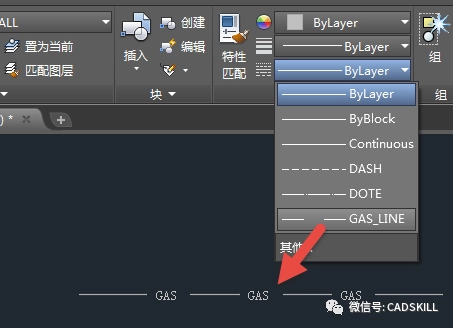

5、单击“确定”按钮，返回操作界面。之后，就可以像修改颜色那样修改选中对象的线型了。
在线型文件中每个线型单元的尺寸是固定的，设置线型后需要将线型比例根据图形的尺寸调整到合适的值，否则设置后仍可能显示为实线。
每日一贴——CAD线型使用中常见问题？
线宽是用来控制打印线宽的，列表中只有一些固定值，操作方法比较简单，这里就不再单独介绍了，当然设置也有很多学问，如果想了解，可以看公众号中其他介绍线宽的相关文章。
总结
每个图形对象都有图层、颜色、线型、线宽这些基本属性，图层、颜色、线宽通常根据图纸的管理和打印输出的需要来进行设置，线型则根据图形的需要来绘制，虚线、点划线非常常用，一些行业会用一些特殊的线型。在颜色、线型、线宽这些列表中都有Bylayer（随层）、Byblock（随块），这个对初学者来说有点难于理解，后面再给大家介绍。
