中国科学技术大学高新园区体育馆设计解析

2020/11/19
评论
187
中国科学技术大学高新园区体育馆设计解析

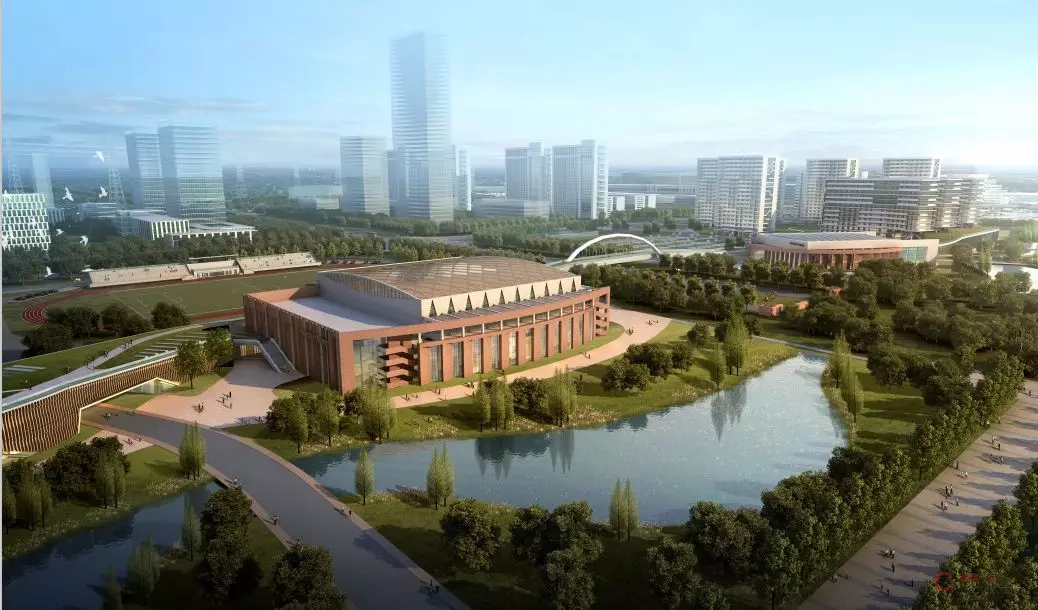

鸟瞰图

中国科学技术大学高新园区体育馆设计解析

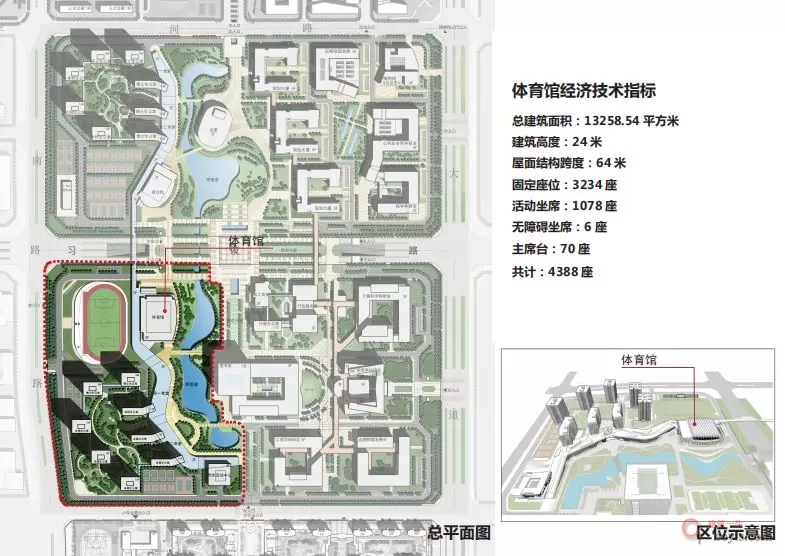

总平面图 区位示意图

总体布局——有机融合

中国科学技术大学高新园区体育馆设计解析

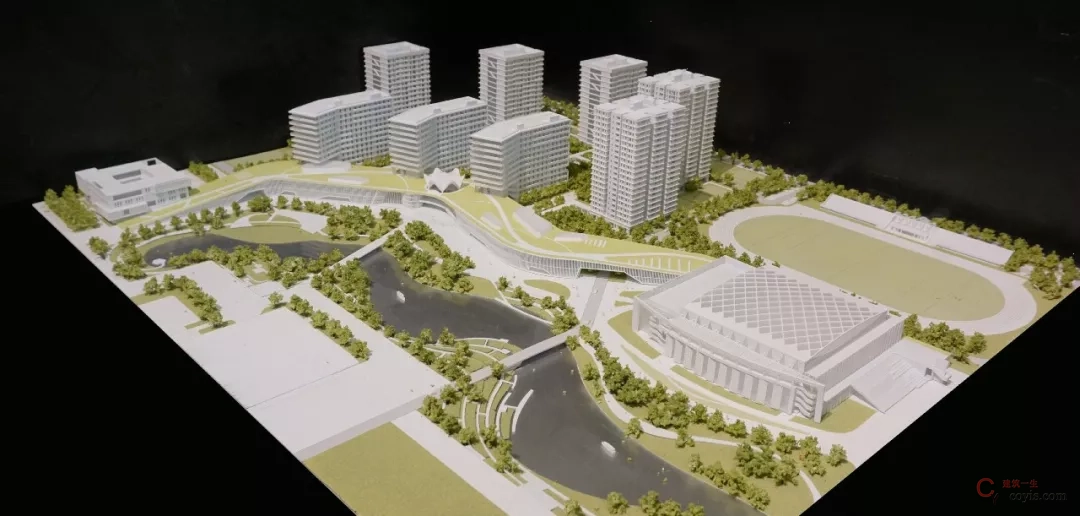

模型照片



体育馆作为学生生活区内的重要公共建筑,不是孤立的存在,而是和南北生活区通过二层平台体系有机融为一体。

体育馆西侧结合曲线屋顶草坡,引导南侧学生宿舍人流便捷到达体育馆西侧观众入口;同时北地块学生人流也可通过过街桥到达屋顶平台;西侧平台也兼作田径场的看台;体育馆西立面同时成为田径场的背景立面。

中国科学技术大学高新园区体育馆设计解析

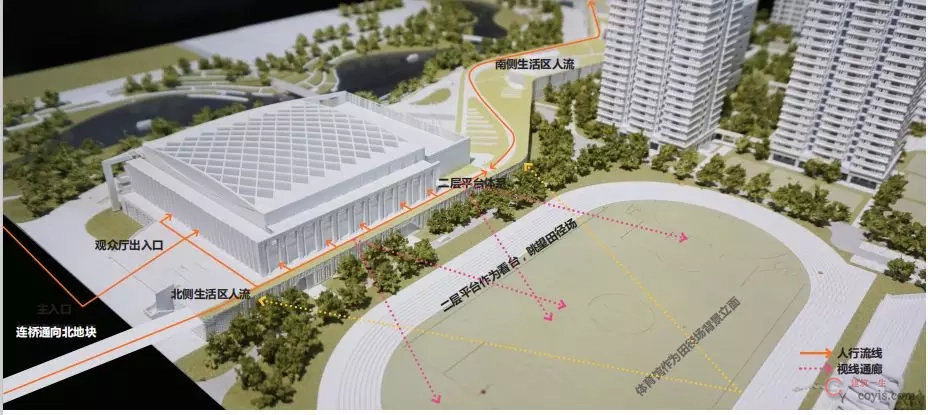

人行流线 视线组织



高校体育设施的设置宗旨是让更多的体育爱好者能更好的、更便捷的到达,从而提高师生体育锻炼的积极性,提高使用效率。中科大体育馆创造性地通过草坡屋顶将学生公寓、食堂和体育馆、运动场通过屋顶景观有机融合,让运动融入生活。

设计理念

“林荫大道”屋面结构——象征大学林荫大道,树繁叶茂,树杈结构的立体交错,象征中国科大学科交叉的精神。

中国科学技术大学高新园区体育馆设计解析

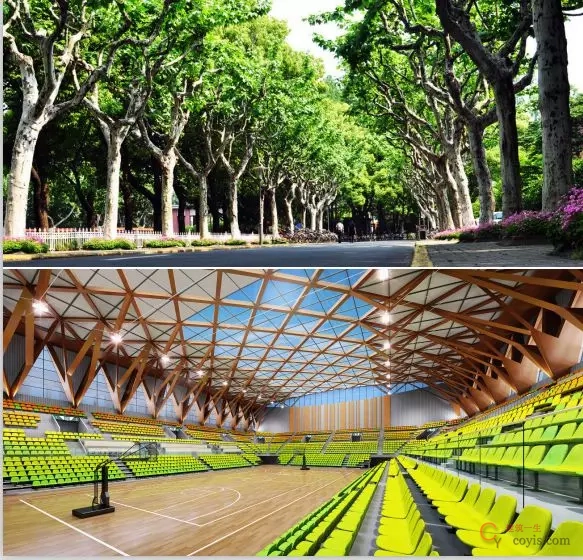

室内屋顶效果



谈到百年高校校园,人们脑海中往往会浮现郁郁葱葱的林荫大道,落叶满地,莘莘学子徜徉其中……中科大体育馆正是以“林荫大道”为设计理念,支撑大跨屋顶的树杈结构,象征大学的林荫大道,枝繁叶茂。树杈结构的立体交错,象征中科大学科交叉的精神。

体育馆屋面跨度达到64米,长轴方向也达到60米。为了让屋顶结构如蝉翼般轻巧,在结构设计中巧妙结合建筑树杈放射杆件的特点,采用树杈状立柱+张弦网格屋面体系,支撑64米大跨度屋顶的树杈结构,巧妙利用复合结构中树杈状立柱,缩小中心张弦结构受拉区域的跨度,同时树杈结构也能平衡屋面拱壳结构的侧推力。

中国科学技术大学高新园区体育馆设计解析

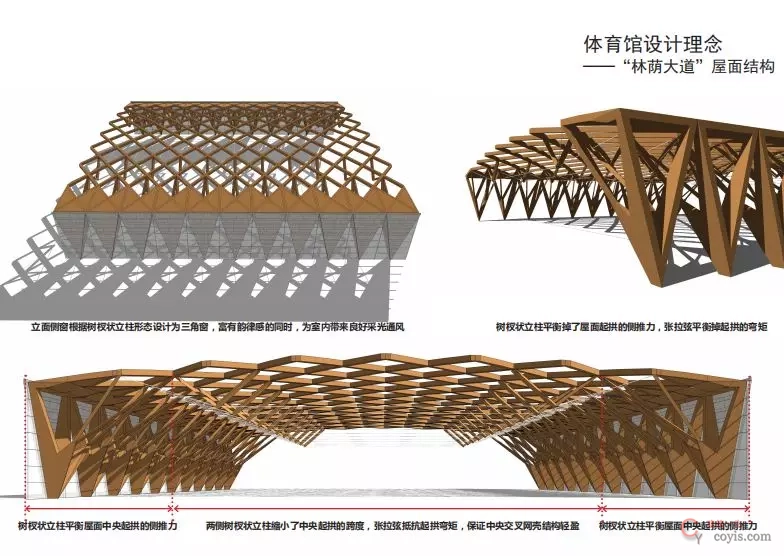

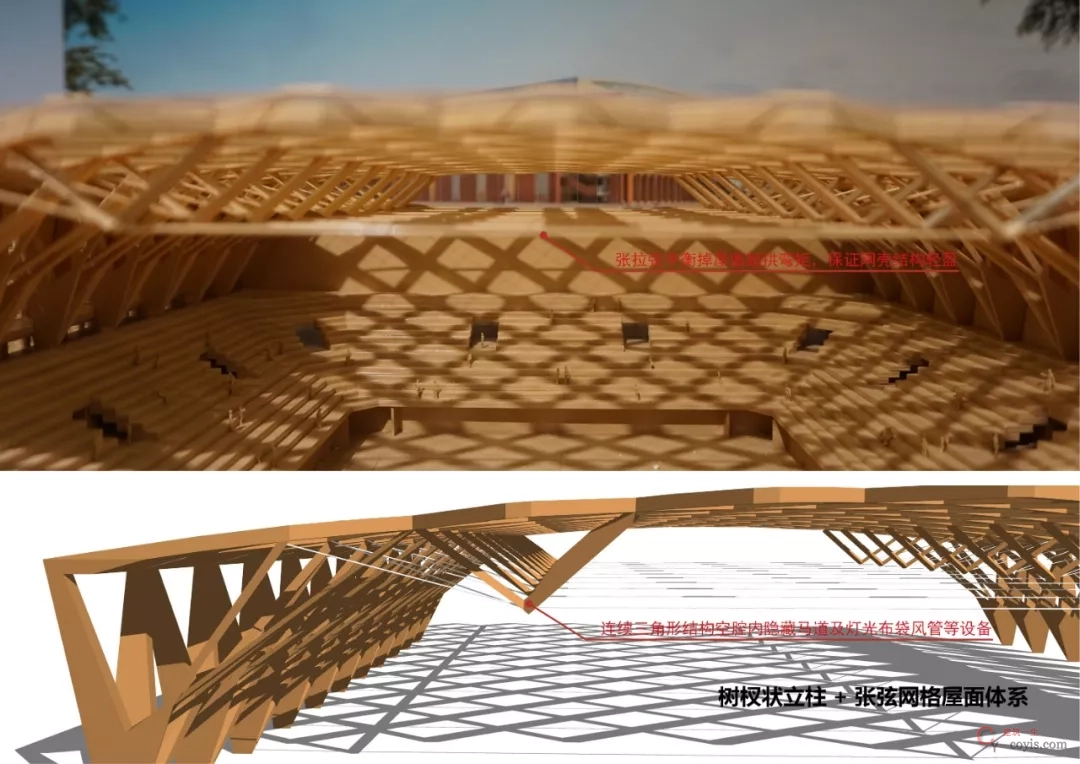

屋面结构

中国科学技术大学高新园区体育馆设计解析

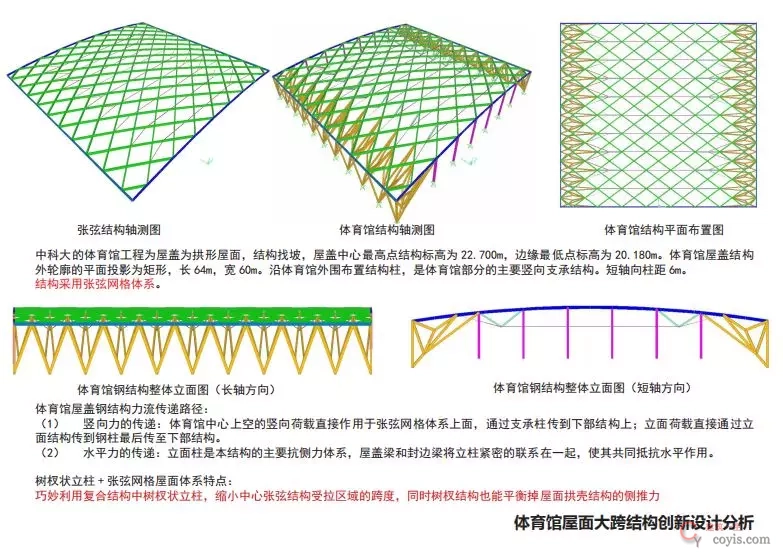

屋面结构设计分析



功能空间与流线组织

中国科学技术大学高新园区体育馆设计解析

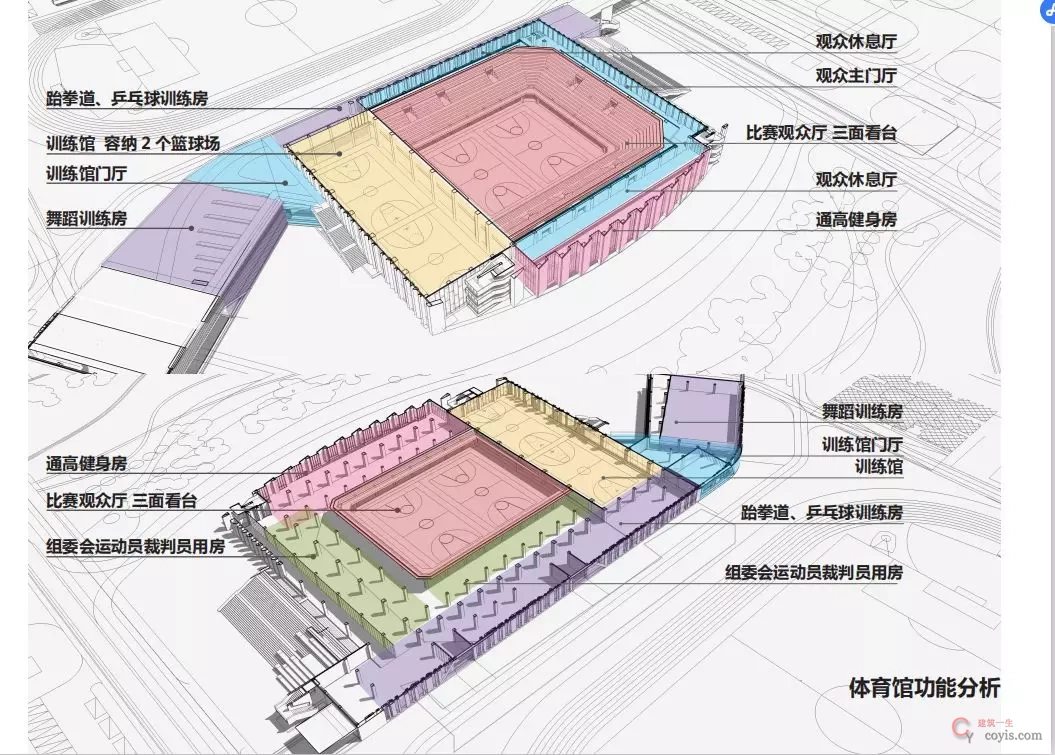

体育馆功能分析



体育馆从高校体育建筑的实际使用功能出发,确立了以平时教学训练为主,兼顾举办地区性体育赛事需求的功能定位,确定为丙级体育场馆。优化功能、局部调整布局和形态组合方式,以达到经济、适用、美观的目标。

体育馆设置观众厅设置常规观众厅,可容纳观众固定坐席3234座,活动坐席1078座,主席台70座,共计4388座。体育馆一层西侧布置乒乓球训练场馆、跆拳道训练馆。南侧布置综合训练馆(可容纳一个篮球场或12片羽毛球场)、大型舞蹈房等;东侧布置大型1000平米健身房功能空间,总建筑面积13258.54平方米,极大地满足了科大师生的日常体育训练比赛需求。

中国科学技术大学高新园区体育馆设计解析

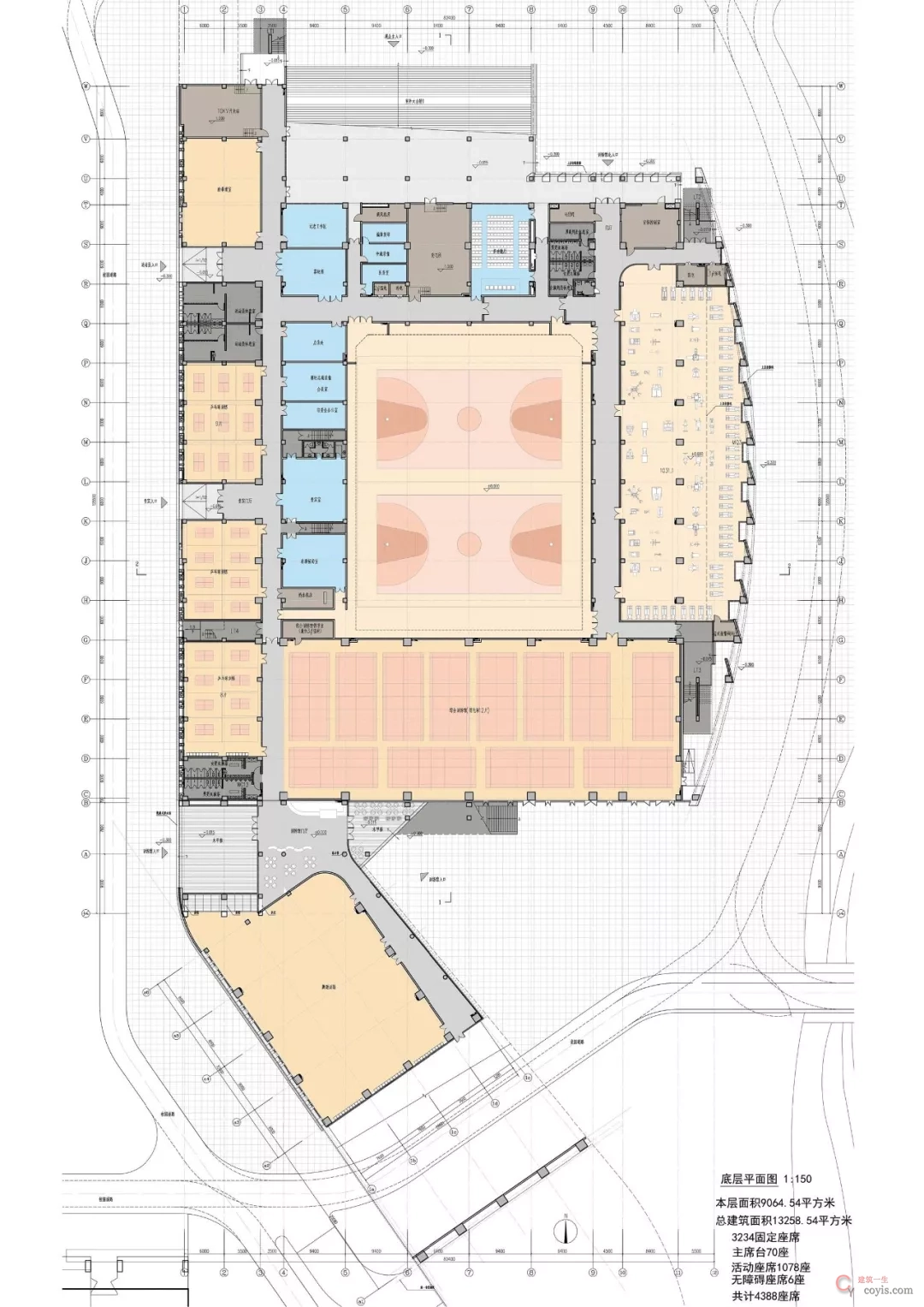

底层平面图

中国科学技术大学高新园区体育馆设计解析

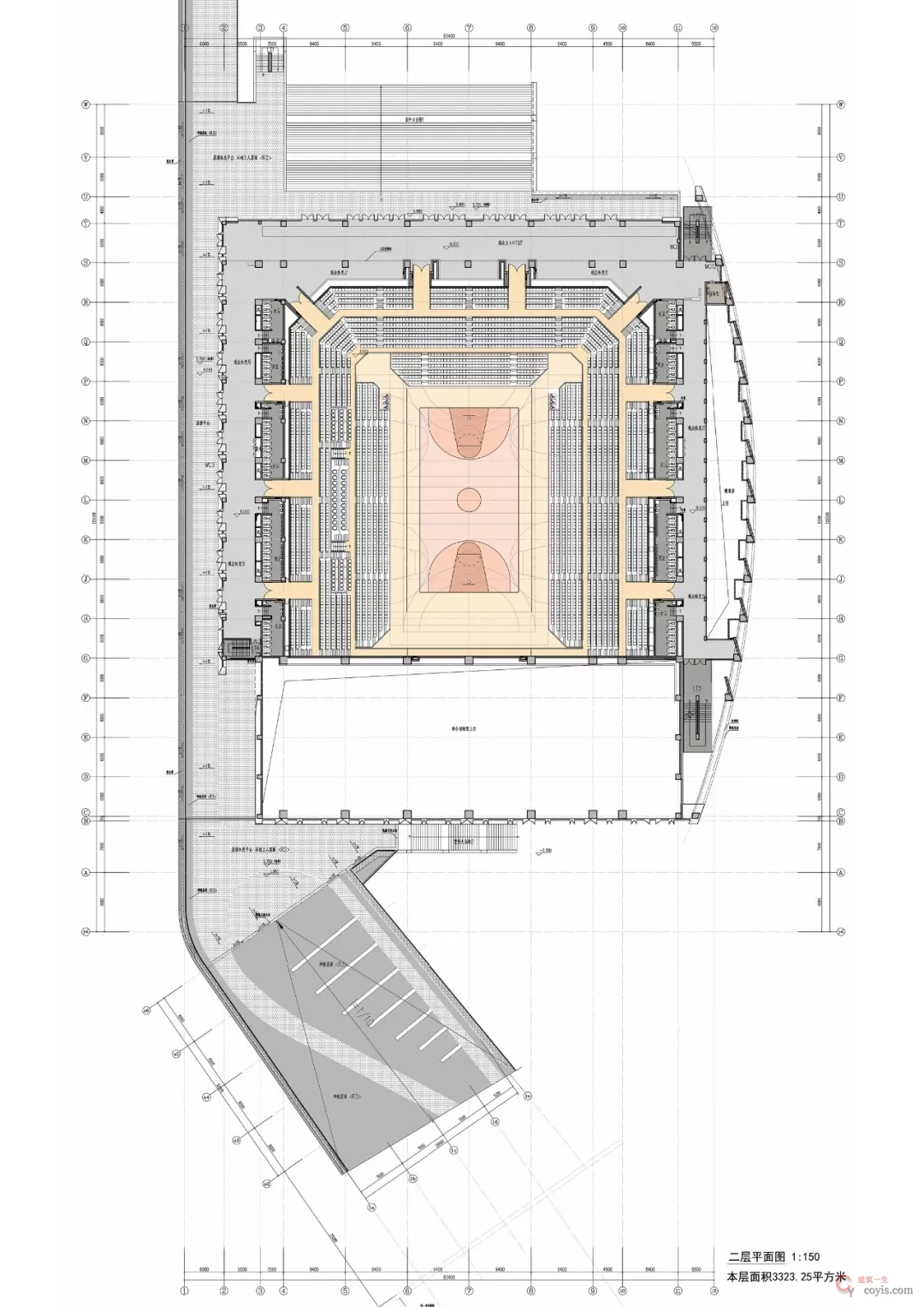

二层平面图

中国科学技术大学高新园区体育馆设计解析

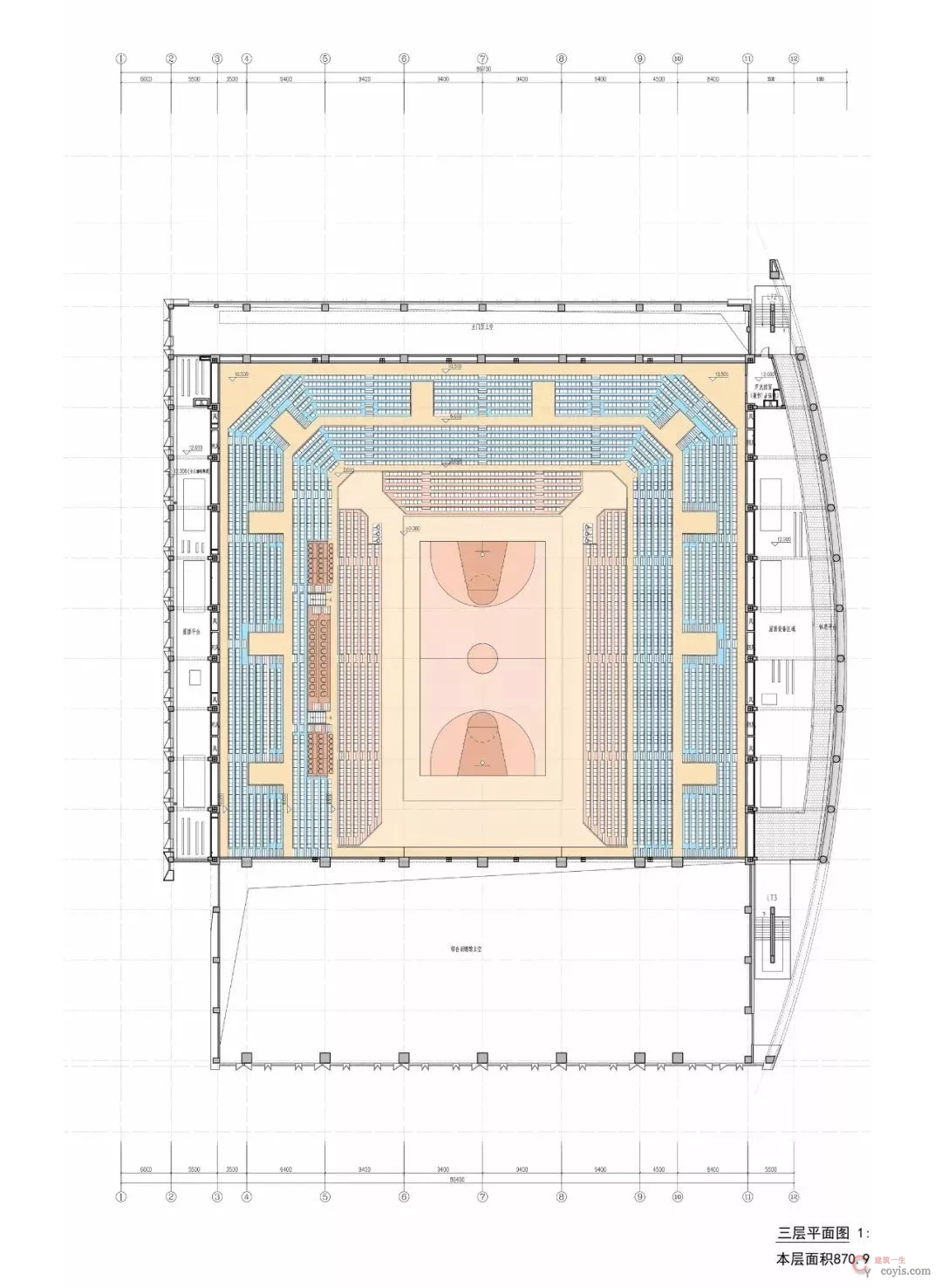

三层平面图

中国科学技术大学高新园区体育馆设计解析

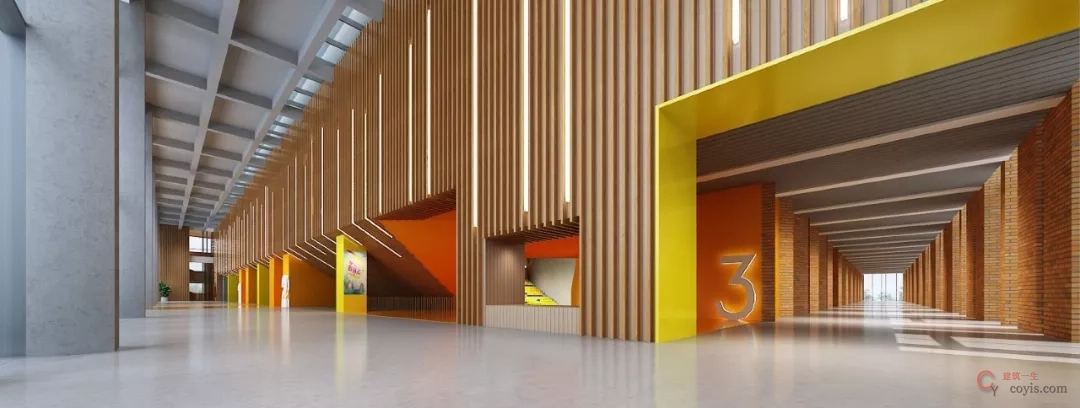

观众主门厅效果图

中国科学技术大学高新园区体育馆设计解析

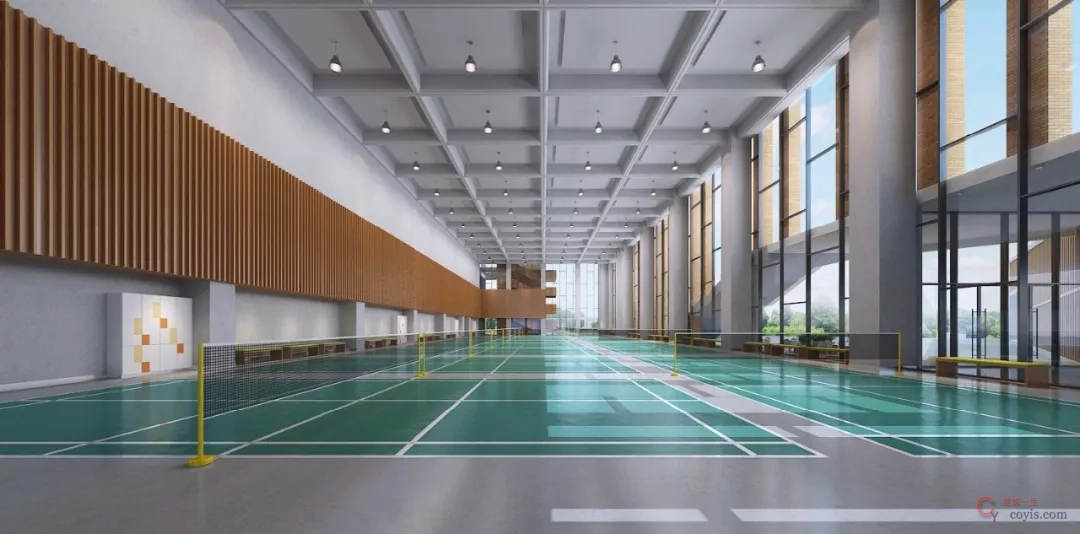

训练馆效果图

中国科学技术大学高新园区体育馆设计解析

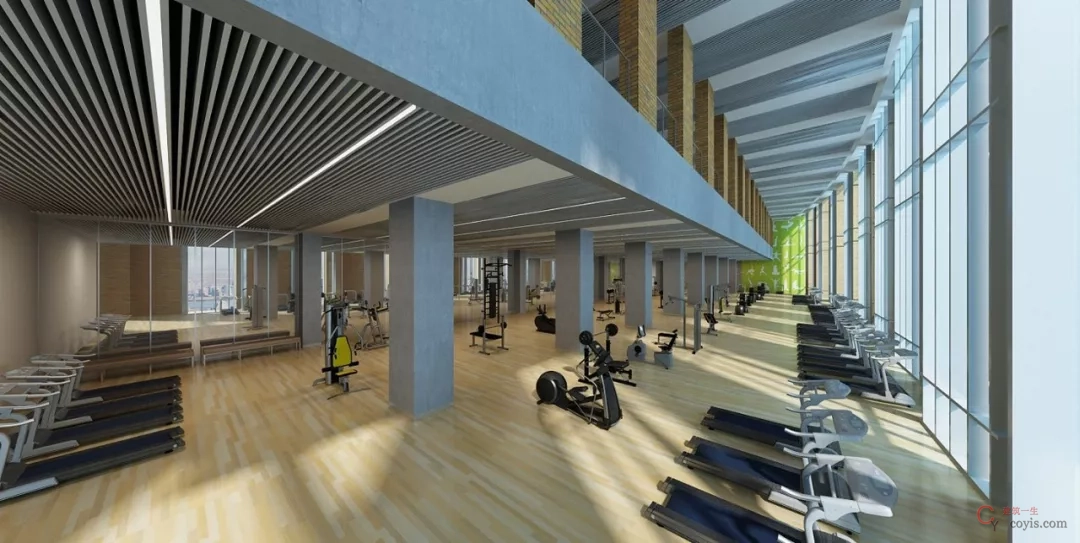

健身房效果图

流线组织

体育馆建筑北侧为主入口广场,靠近南校区主入口,方便人流进出;东侧为景观广场(可通行消防车),西侧道路为消防车道,南侧为训练馆广场,靠近南侧校园道路。体育馆观众主入口位于建筑北侧,观众通过大台阶进入二层观众厅;二层西侧屋顶平台为二层观众厅疏散平台,平台向南连接宿舍区草坡屋顶,向北通过人行天桥(二期建设)联系北校区,平台南侧通过室外直跑楼梯联系一层,平台北侧设置室外楼梯联系一层;一层南侧设置训练馆主入口,一层北侧偏东布置训练馆北入口;一层西侧偏北设置后勤办公和赛时入口,西侧偏南为训练次入口。

中国科学技术大学高新园区体育馆设计解析

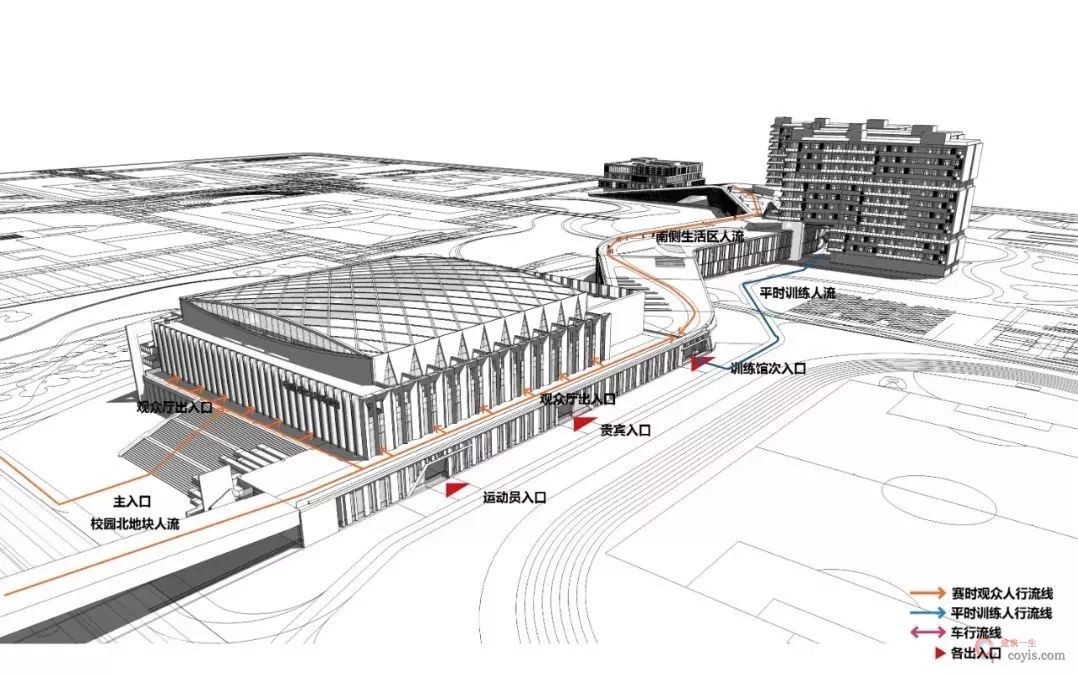

体育馆立体流线分析

中国科学技术大学高新园区体育馆设计解析

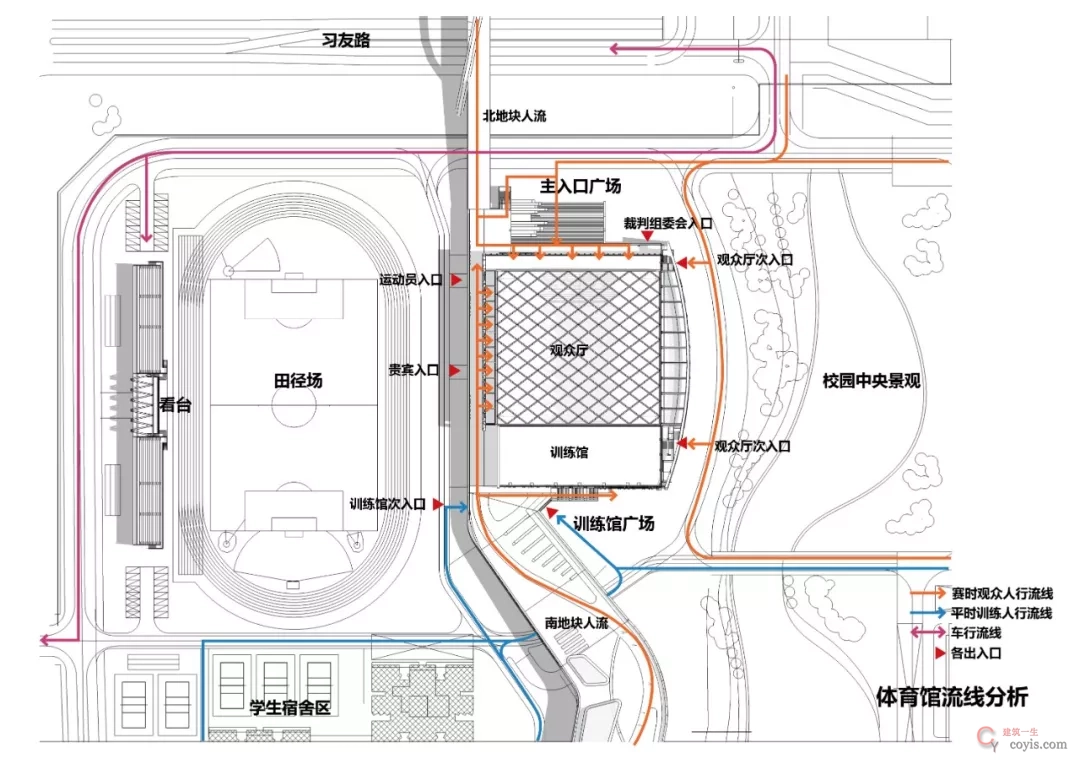

体育馆流线平面分析

建筑立面

体育馆立面采用红砖以及褐红色陶板,和“图书教育中心”外立面相呼应,传承中国科学技术大学“红专并进”的经典校园风貌。西侧立面采用富有韵律感的楔形柱廊,与东侧的圆形柱廊呼应,科大红的陶板质感的凸显科大建筑的文化底蕴。

中国科学技术大学高新园区体育馆设计解析

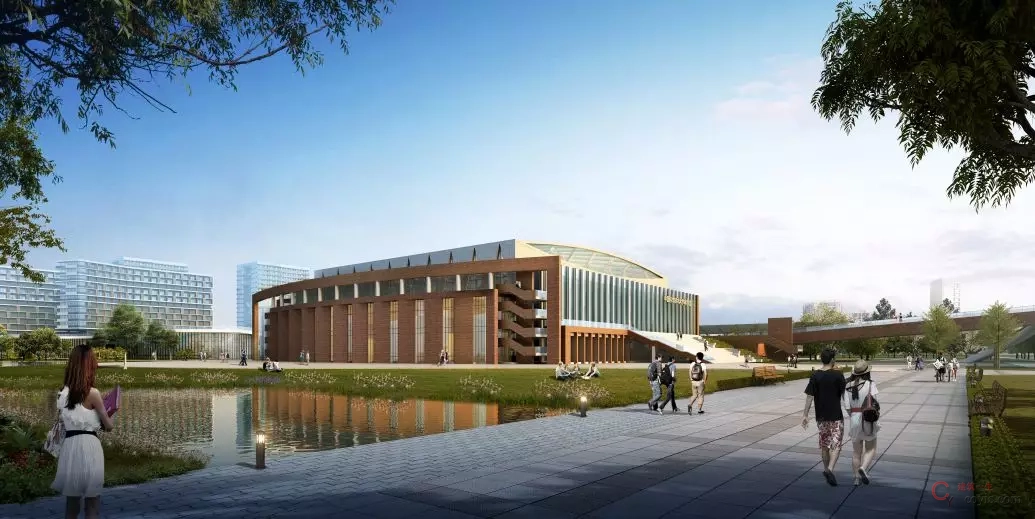

日景透视图

中国科学技术大学高新园区体育馆设计解析

鸟瞰图

中国科学技术大学高新园区体育馆设计解析

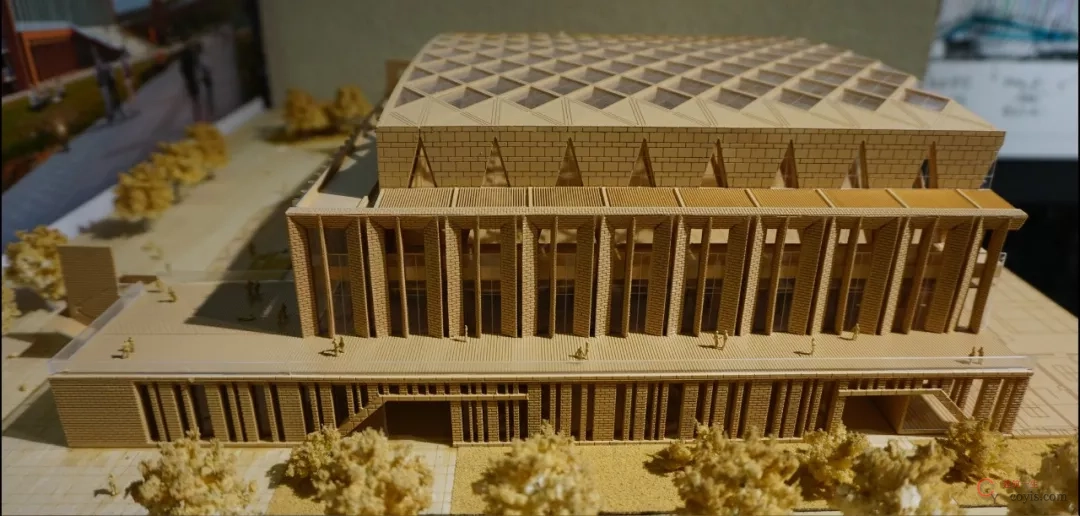

西立面局部模型

中国科学技术大学高新园区体育馆设计解析

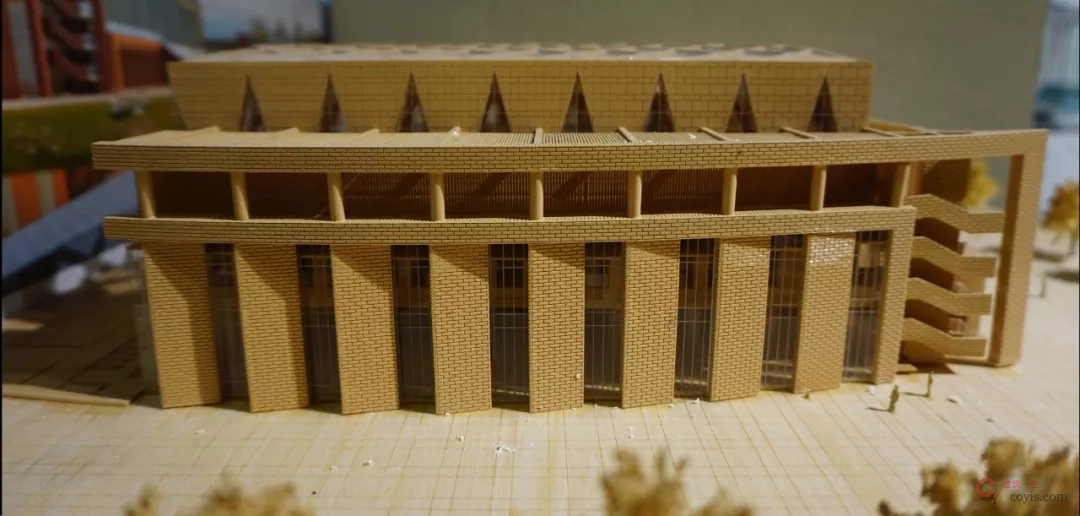

东立面局部模型

中国科学技术大学高新园区体育馆设计解析

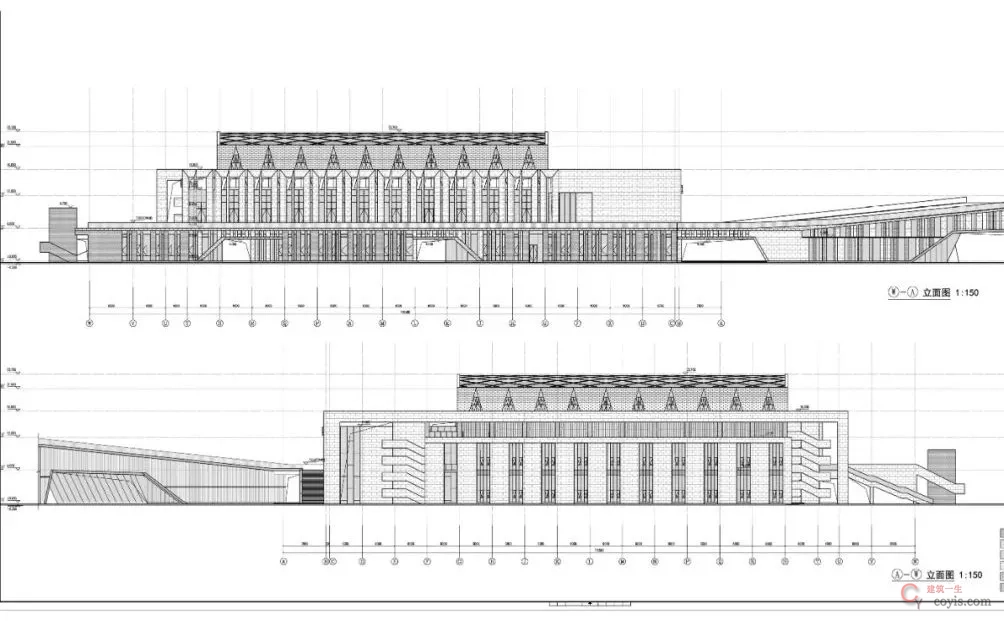

立面图

空间构成及剖面设计

中国科学技术大学高新园区体育馆设计解析

屋面体系

体育馆主要空间为观众厅,屋顶为网壳悬索组合屋顶,屋顶完成面高度24.00米。北侧主门厅高16.3米,南侧训练馆高13.8米,西侧屋顶平台高6.3米。

室内外高差0.30米。1层层高6.0米,2层观众休息厅东西侧层高6.0米,北侧主入口门厅层高10米,主比赛馆净高20.00米。

中国科学技术大学高新园区体育馆设计解析

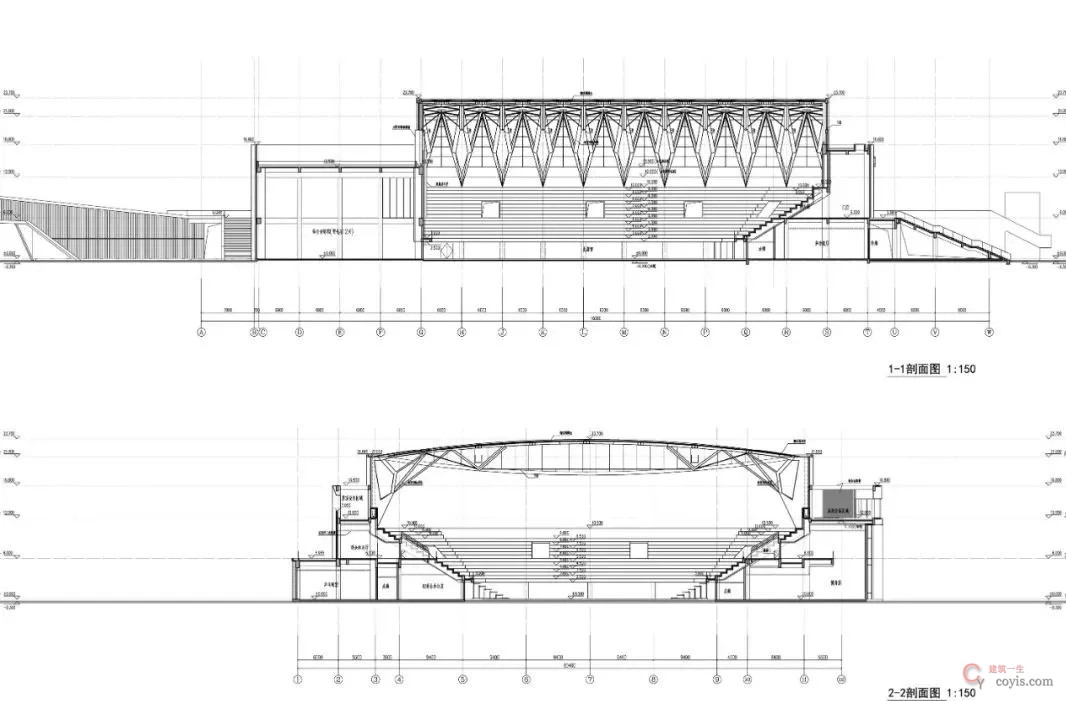

剖面图



中科大体育馆以其“科大红”色低调而内敛的气质彰显着科大严谨大气求实的作风;屋顶大跨结构巧妙地张弦梁树杈状网架更是让人印象深刻;“林荫大道”般的室内空间体验定会让越来越多的莘莘学子爱上科大……蜿蜒曲折的草坡屋顶,更是将体育馆和生活区紧密而有机地联系在了一起,相信科大体育馆的建成将为中科大高新园区添上浓墨重彩的一笔!

项目信息

设计单位:同济设计四院

建筑类型:教育建筑

建设地点:安徽省合肥市

建筑面积:13258.54平方米

项目团队:教育文体部

本文资料来源:同济设计四院
