剪力墙钢筋搭接可以在一个平面吗?

2020/04/1822:03:35 评论 284 ℃

问题

群里有朋友在问剪力墙钢筋搭接可以在一个平面上吗?我想这个可以作为一个问题写出来,大家一起探讨一下!

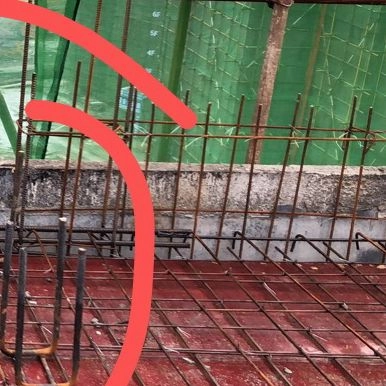

现场施工图群友发出来,如下!

剪力墙钢筋搭接可以在一个平面吗?

根据16G101-1图集第73页,在下列情况下,剪力墙竖向分布钢筋可在同一部位搭接:

一、二级抗震等级剪力墙非底部加强部位或三四级抗震等级剪力墙竖向分布钢筋可在同一部位搭接

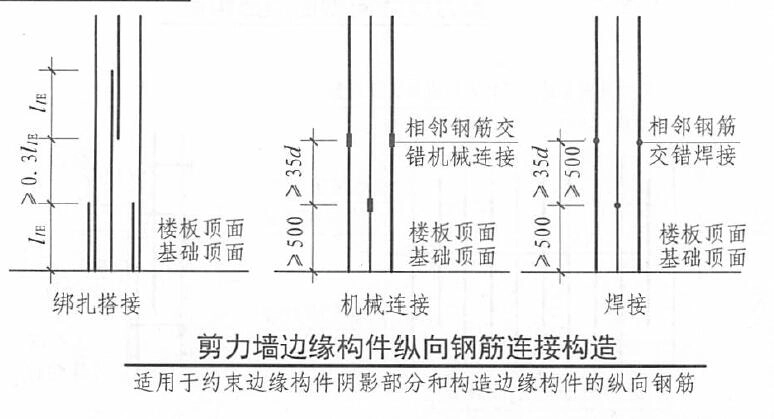

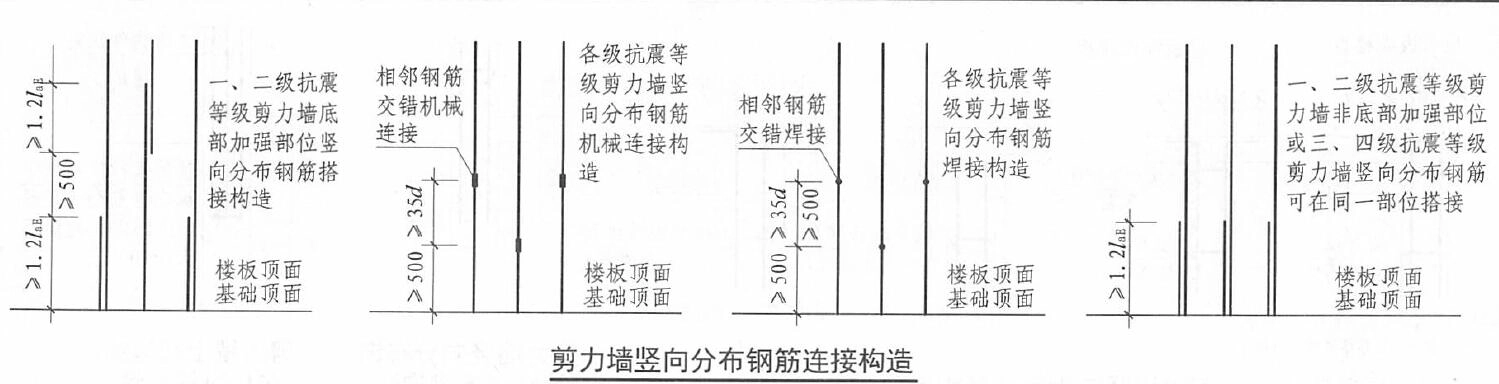

其余均需要错位搭接,且搭接长度不少于500mm或35d,具体如下图!
