施工手册第五版内容节选
施工临时用电案例
1、详细版
2、简洁版
3、文字版
文字版公式需要转化，大家可以直接下载Word版，其中公式已转化好（下载地址见文末）
一、编制依据
1. 《施工现场临时用电安全技术规范》（JGJ46-2005）
2. 《建设工程施工现场供用电安全规范》（GB50194-2014）
3. 《低压配电设计规范》（GB50054-2011）
4. 《通用用电设备配电设计规范》（GB50055-2011）
5. 施工机械设备技术参数手册。
二、设备容量计算
2.1 电动机设备列表
电动机设备共计128台，涵盖施工现场各类施工机械。本工程选用典型设备共15台，总功率244.5kW，具体选型如下：
| 序号 | 设备名称 | 型号规格 | 单台功率(kW) | 台数 | 小计功率(kW) |
|---|---|---|---|---|---|
| 1 | 塔式起重机 | TC5023 | 51.5 | 1 | 51.5 |
| 2 | 塔式起重机 | C5015 | 53.8 | 1 | 53.8 |
| 3 | 混凝土输送泵 | HB-15 | 32.2 | 1 | 32.2 |
| 4 | 钢筋调直切断机 | GT6/14 | 11.0 | 1 | 11.0 |
| 5 | 钢筋切断机 | QJ40-1 | 5.5 | 1 | 5.5 |
| 6 | 钢筋弯曲机 | GW40 | 3.0 | 2 | 6.0 |
| 7 | 插入式振动器 | ZX70 | 1.5 | 4 | 6.0 |
| 8 | 木工圆锯 | MJ106 | 5.5 | 1 | 5.5 |
| 9 | 灰浆搅拌机 | UJ325 | 3.0 | 1 | 3.0 |
| 10 | 卷扬机 | JJK-5 | 40.0 | 1 | 40.0 |
| 11 | 泥浆泵 | 红星30 | 30.0 | 1 | 30.0 |
| 合计 | 244.5 | ||||
总功率计算： ΣP₁ = 51.5+53.8+32.2+11.0+5.5+6.0+6.0+5.5+3.0+40.0+30.0 = 244.5 kW。
2.2 电焊机设备列表
电焊机包含交流电焊机和直流电焊机，本工程共选用10台（直流5台，交流5台），总容量符合计算书要求。
| 类型 | 设备名称 | 型号规格 | 单台功率 | 台数 | 小计 | 单位 |
|---|---|---|---|---|---|---|
| 直流电焊机 | 直流电焊机 | AX-320 | 14.0 | 2 | 28.0 | kW |
| 直流电焊机 | 直流电焊机 | AX4-300-1 | 10.0 | 1 | 10.0 | kW |
| 直流电焊机 | 直流电焊机 | AX1-165 | 6.0 | 2 | 12.0 | kW |
| 直流合计 | 50.0 | kW | ||||
| 交流电焊机 | 交流电焊机 | BX3-500-2 | 38.6 | 1 | 38.6 | kVA |
| 交流电焊机 | 交流电焊机 | BX3-300-2 | 23.4 | 2 | 46.8 | kVA |
| 交流电焊机 | 交流电焊机 | BX3-120-1 | 9.0 | 2 | 18.0 | kVA |
| 交流合计 | 103.4 | kVA | ||||
直流电焊机总功率： ΣP₂_dc = 28.0+10.0+12.0 = 50.0 kW；
交流电焊机总容量： ΣP₂_ac = 38.6+46.8+18.0 = 103.4 kVA。
2.3 室内照明设备列表
室内照明依据规范定额，选取主要区域计算：
| 序号 | 项目名称 | 用电定额(W/m²) | 面积(m²) | 小计功率(W) |
|---|---|---|---|---|
| 1 | 钢筋室内加工 | 8 | 1000 | 8000 |
| 2 | 办公楼、试验室 | 6 | 800 | 4800 |
| 3 | 宿舍 | 3 | 2000 | 6000 |
| 4 | 食堂或俱乐部 | 5 | 500 | 2500 |
| 5 | 仓库及棚仓库 | 2 | 1500 | 3000 |
| 6 | 混凝土预制构件厂 | 6 | 600 | 3600 |
| 7 | 金属结构及机电修配 | 12 | 200 | 2400 |
| 合计 | 6600 m² | 30300 | ||
室内照明总功率： ΣP₃ = (8000+4800+6000+2500+3000+3600+2400)/1000 = 30.3 kW。
2.4 室外照明设备列表
室外照明依据施工现场实际面积及道路长度计算：
| 项目名称 | 用电定额 | 数量 | 小计功率(W) |
|---|---|---|---|
| 混凝土浇灌工程 | 1.0 W/m² | 8000 m² | 8000 |
| 砖石工程 | 1.2 W/m² | 5000 m² | 6000 |
| 安装及铆焊工程 | 2.0 W/m² | 1000 m² | 2000 |
| 设备堆放场 | 0.8 W/m² | 3000 m² | 2400 |
| 车辆行人主要干道 | 2000 W/km | 0.5 km | 1000 |
| 警卫照明 | 1000 W/km | 0.6 km | 600 |
| 合计 | 20000 | ||
室外照明总功率： ΣP₄ = 20000/1000 = 20.0 kW。
三、设备总容量计算

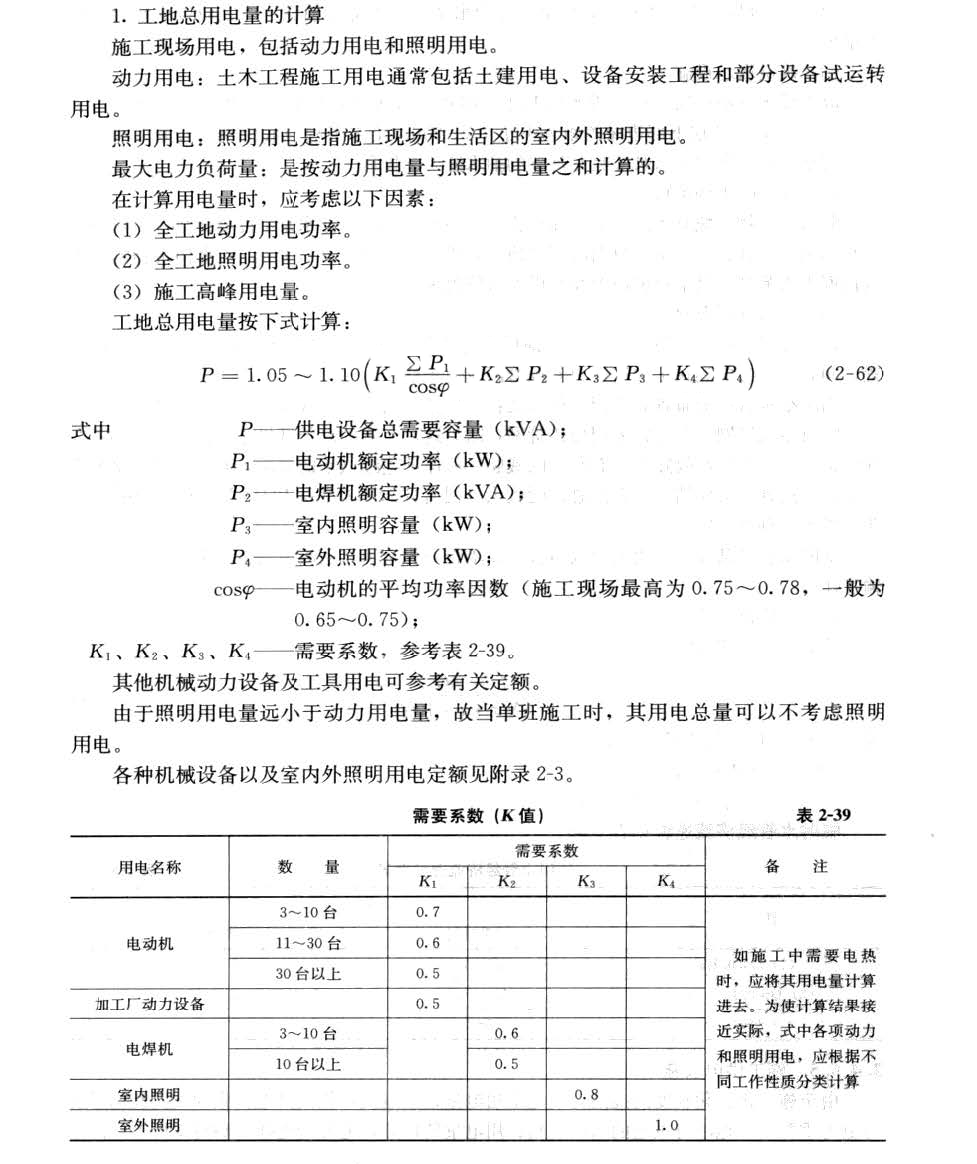

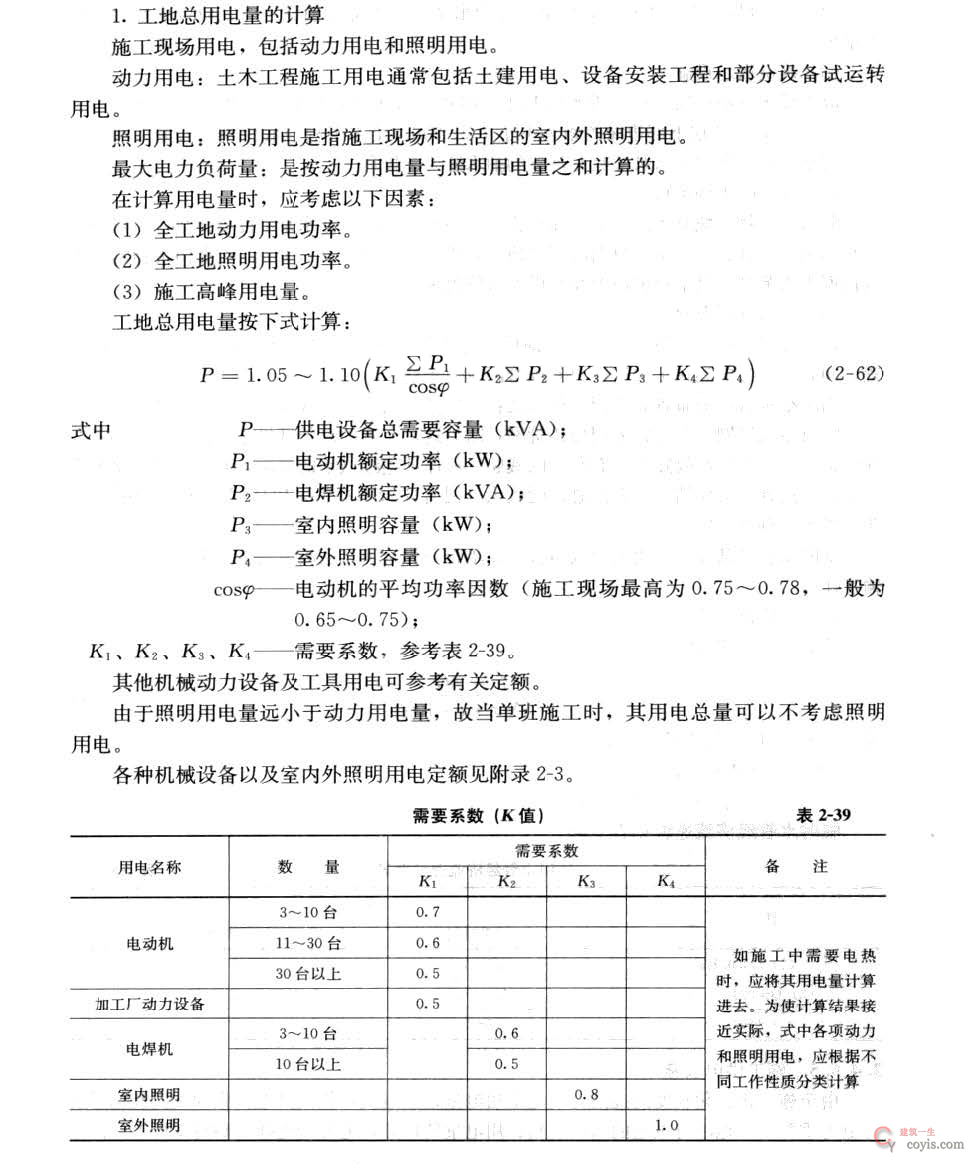

供电设备总需要容量计算公式（公式2-62）：
参数取值： r = 1.05，K₁ = 0.6（电动机15台），K₂ = 0.6（电焊机10台），K₃ = 0.8，K₄ = 1.0，cosφac = 0.6。
已知 ΣP₁ = 244.5 kW，ΣP₂_dc = 50.0 kW，ΣP₂_ac = 103.4 kVA，ΣP₃ = 30.3 kW，ΣP₄ = 20.0 kW。
计算过程：
➤ 电动机部分：K₁ΣP₁ = 0.6 × 244.5 = 146.7 kW
➤ 电焊机等效功率：ΣP₂_dc + cosφ×ΣP₂_ac = 50.0 + 0.6×103.4 = 50.0 + 62.04 = 112.04 kW；
K₂×112.04 = 0.6×112.04 = 67.224 kW
➤ 室内照明：K₃ΣP₃ = 0.8×30.3 = 24.24 kW
➤ 室外照明：K₄ΣP₄ = 1.0×20.0 = 20.0 kW
➤ 括号内总和 = 146.7 + 67.224 + 24.24 + 20.0 = 258.164 kW
➤ 总容量 P = 1.05 × 258.164 = 271.0722 ≈ 271.07 kW。
四、变压器功率计算

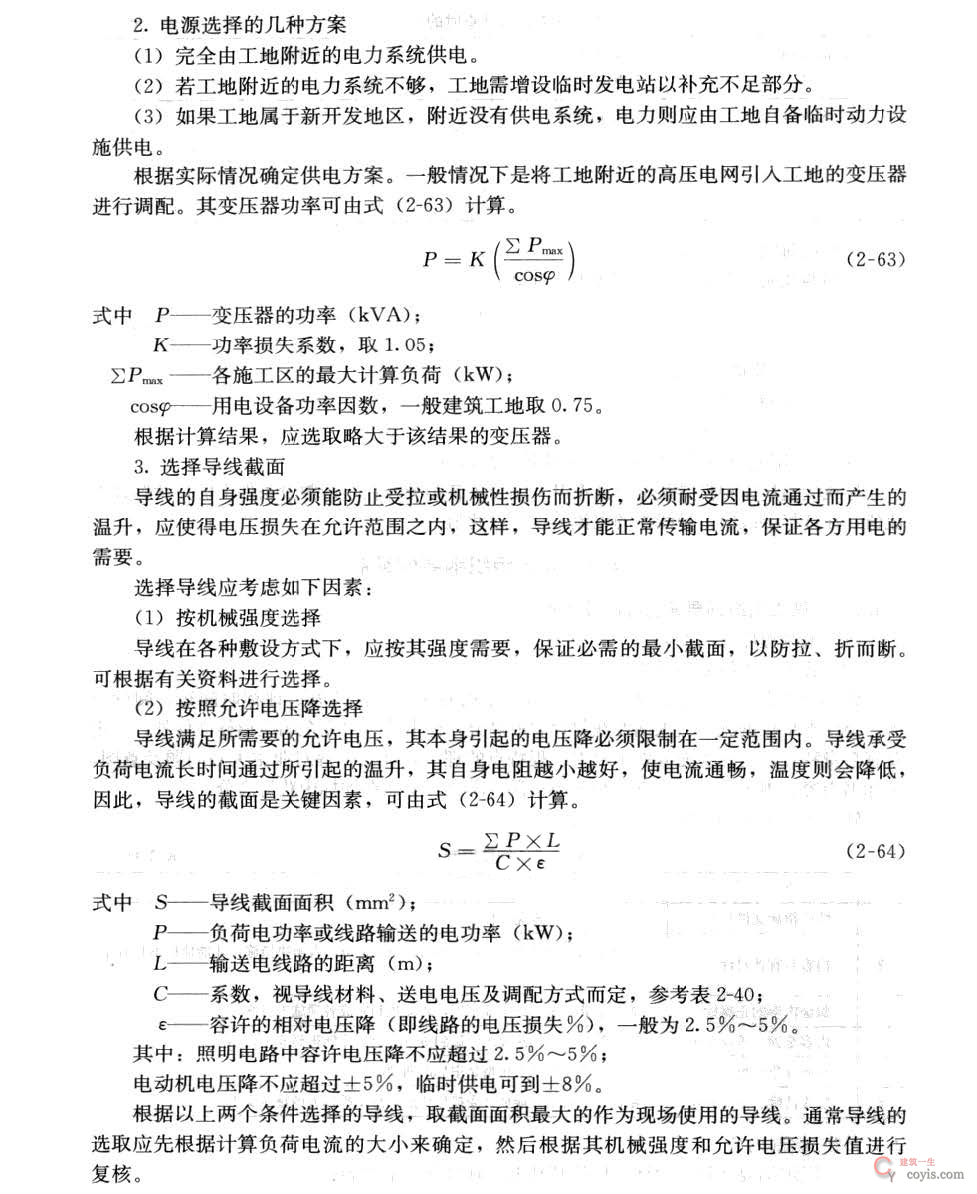

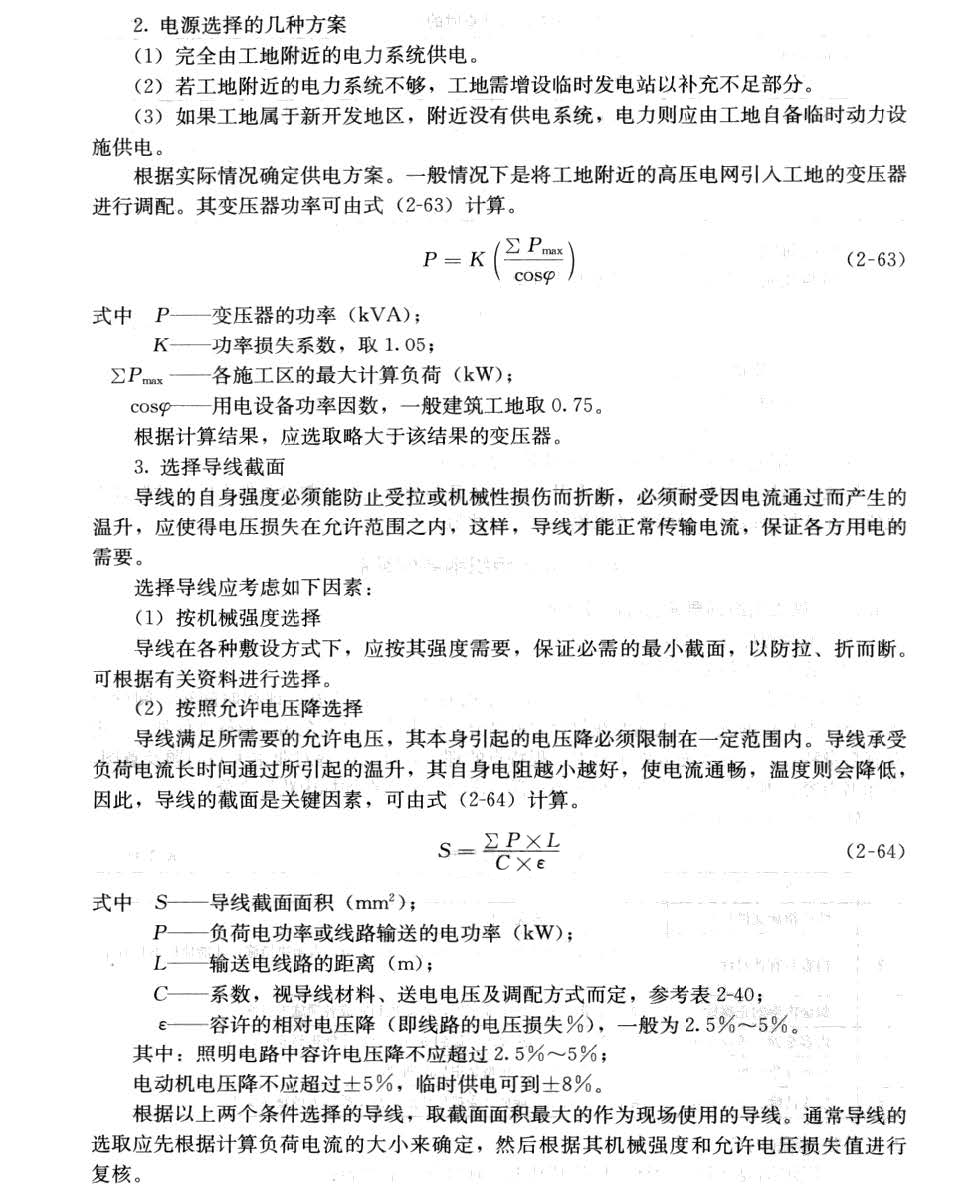

变压器功率计算公式（公式2-63）：
其中 K=1.05（功率损失系数），ΣPmax = 271.07 kW，功率因数 cosφ = 0.75。
计算： ΣPmax/cosφ = 271.07 / 0.75 = 361.4267 kVA；
P变 = 1.05 × 361.4267 = 379.4980 kVA ≈ 379.50 kVA。
五、导线截面计算
导线截面面积计算公式（公式2-64）：
以典型回路为例：负荷功率 ΣP = 100 kW，输送距离 L = 200 m，电压380V铜线（C=77），容许电压降 ε = 5%。
计算： S = (100 × 200) / (77 × 5) = 20000 / 385 = 51.948 mm²，取整 S = 52 mm²。
六、电流值计算

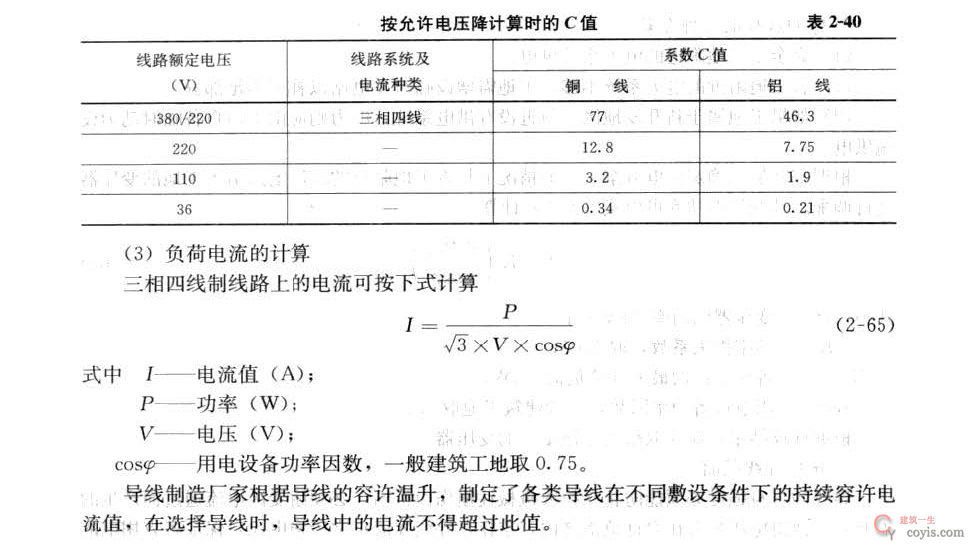

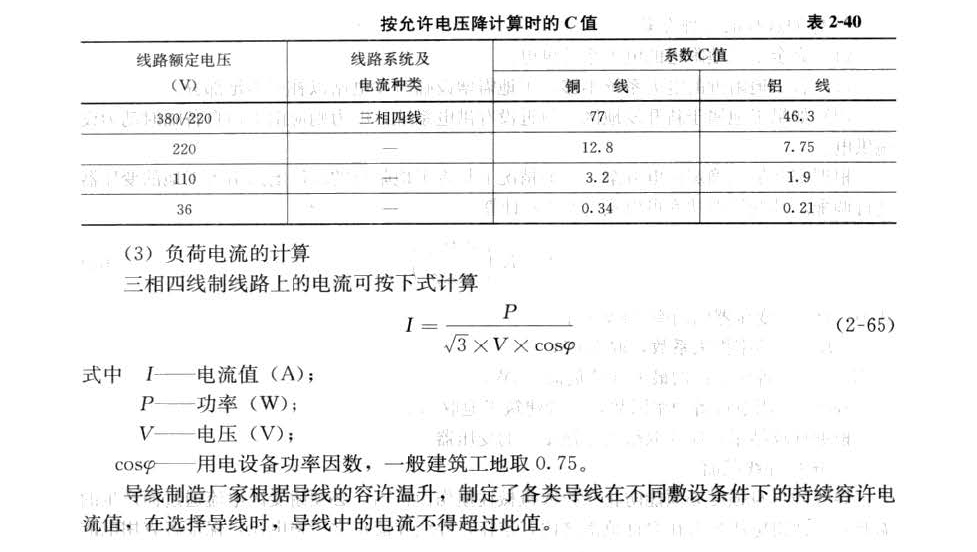

三相四线制电流计算公式（公式2-65）：
取功率 P = 100 kW = 100000 W，电压 V = 380 V，功率因数 cosφ = 0.75。
计算： √3 = 1.732，分母 = 1.732 × 380 × 0.75 = 493.62，I = 100000 / 493.62 = 202.58 A。
七、计算结果汇总表
| 计算项目 | 计算公式 | 计算过程 | 计算结果 | 单位 |
|---|---|---|---|---|
| 电动机总功率 | ΣP₁ = ΣPi | 51.5+53.8+32.2+11.0+5.5+6.0+6.0+5.5+3.0+40.0+30.0 | 244.5 | kW |
| 直流电焊机总功率 | ΣP₂_dc = ΣPdc | 28.0+10.0+12.0 | 50.0 | kW |
| 交流电焊机总容量 | ΣP₂_ac = ΣSac | 38.6+46.8+18.0 | 103.4 | kVA |
| 室内照明总功率 | ΣP₃ = Σ(q×A)/1000 | (8000+4800+6000+2500+3000+3600+2400)/1000 | 30.3 | kW |
| 室外照明总功率 | ΣP₄ = Σ(q×L)/1000 | (8000+6000+2000+2400+1000+600)/1000 | 20.0 | kW |
| 设备总容量 | P = r×(K₁ΣP₁+K₂(ΣP₂_dc+cosφΣP₂_ac)+K₃ΣP₃+K₄ΣP₄) | 1.05×(0.6×244.5+0.6×(50+0.6×103.4)+0.8×30.3+1.0×20.0) | 271.07 | kW |
| 变压器功率 | P变 = K × ΣPmax / cosφ | 1.05 × 271.07 / 0.75 | 379.50 | kVA |
| 导线截面 | S = (P×L)/(C×ε) | (100×200)/(77×5) | 52 | mm² |
| 电流值 | I = P/(√3×V×cosφ) | 100000/(1.732×380×0.75) | 202.58 | A |
八、结论
1. 设备配置： 本工程配置电动机15台（244.5kW）、直流电焊机5台（50.0kW）、交流电焊机5台（103.4kVA）、室内照明30.3kW、室外照明20.0kW，设备选型典型，满足施工现场需求。
2. 供电容量： 供电设备总需要容量为271.07kW，变压器计算容量为379.50kVA，建议选用400kVA变压器，留有一定裕度。
3. 导线选型： 按100kW负荷、200m输送距离计算导线截面52mm²，建议选用VV-3×70+2×35铜芯电缆，满足电压降要求。
4. 电流参数： 100kW负荷计算电流202.58A，可作为配电开关及保护装置选型依据。
编制单位：施工现场临时用电计算系统
编制日期：2026年3月23日
