1 管理要求
1.本图册临时用电部分由管理要求、一般规定、外电防护、总配电室、电缆敷设、配电箱及开关箱、电箱防护围栏、重复接地和防雷、照明、电焊机10个部分组成。
2.施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者,应编制用电组织设计。
3.施工现场临时用电组织设计应包括下列内容:
(1)现场勘测;
(2) 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向;
(3)进行负荷计算;
(4) 选择变压器;
(5)设计配电系统:①设计配电线路,选择导线或电缆;②设计配电装置,选择电器;③设计接地装置;④绘制临时用电工程图纸,主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图;
(6)设计防雷装置;
(7)确定防护措施;
(8)制定安全用电措施和电气防火措施。
4.临时用电工程图纸应单独绘制,临时用电工程应按图施工。
5.临时用电组织设计变更时,必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。
6.临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可投入使用。施工现场临时用电设备在5台以下和设备总容量在50kW以下者,应制定安全用电和电气防火措施。
2 一般规定
1.安装、巡检、维修或拆除临时用电设备和线路必须由电工完成,电工持证上岗,用电人员通过相关安全教育培训和技术交底。

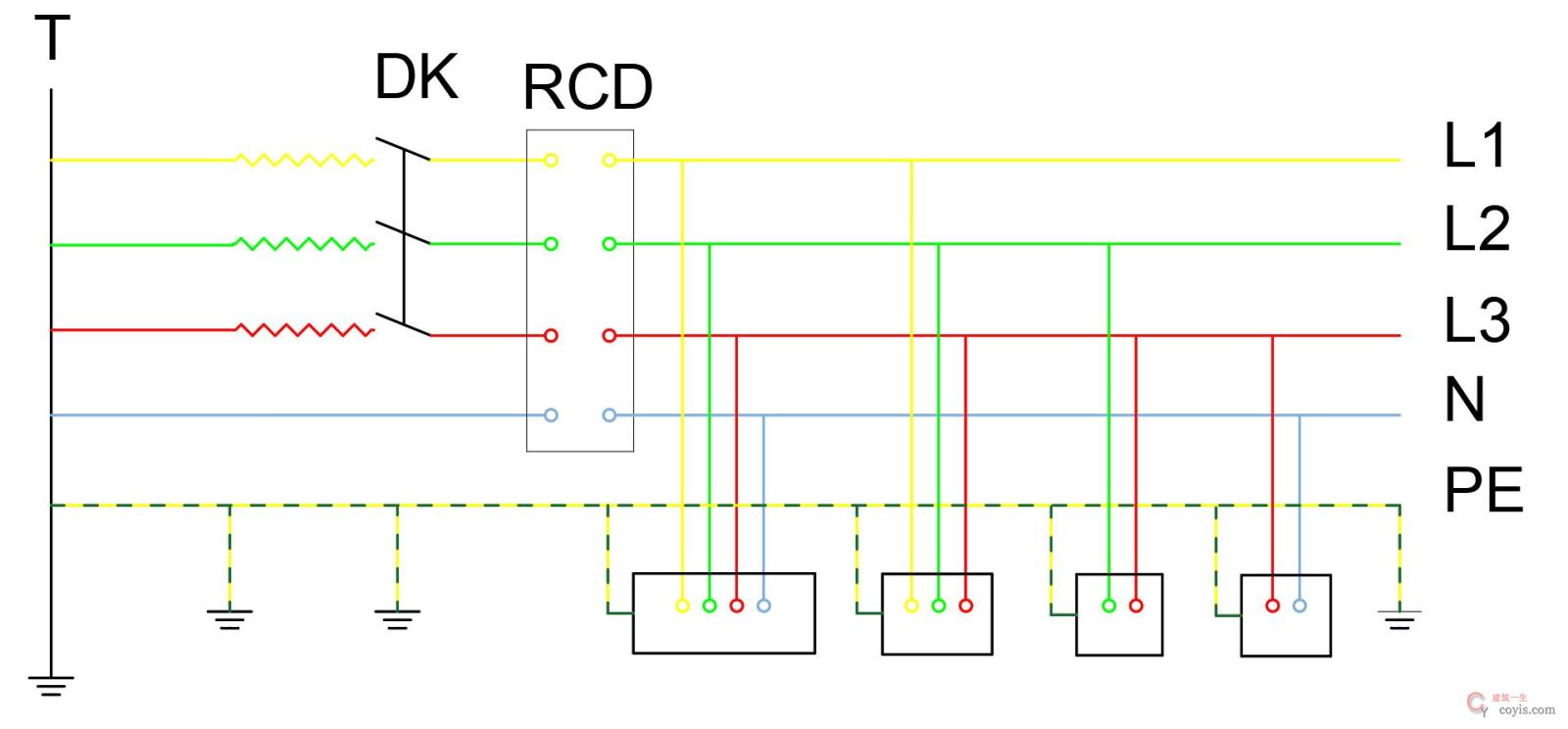

2.现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须采取TN-S接零保护系统,符合“三级配电两级漏电保护”,达到“一机一闸一漏一箱”要求。
3 外电防护
1.在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

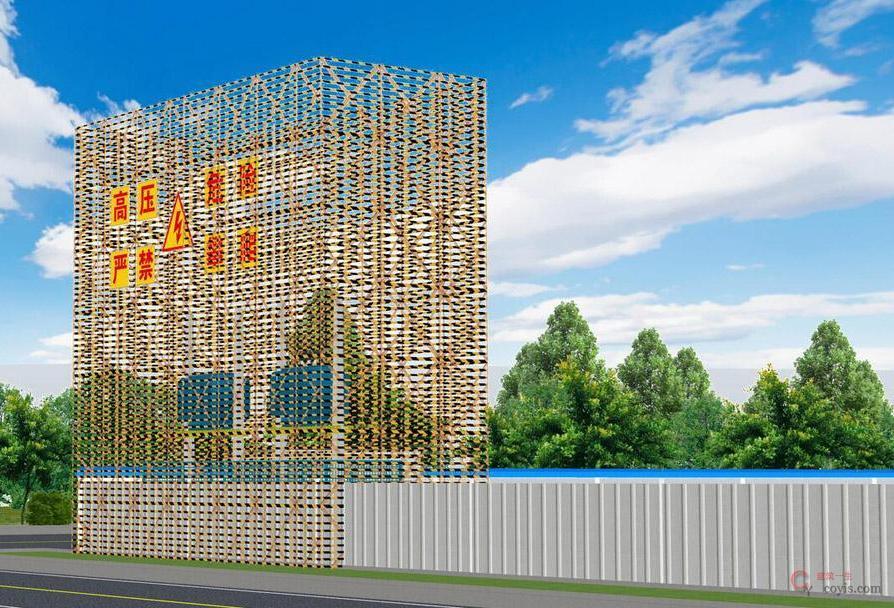

2.在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全距离应符合规范要求。当安全距离达不到规范要求时,必须采取绝缘隔离防护措施。
3.外电防护应根据电压等级编制专项方案并审批。

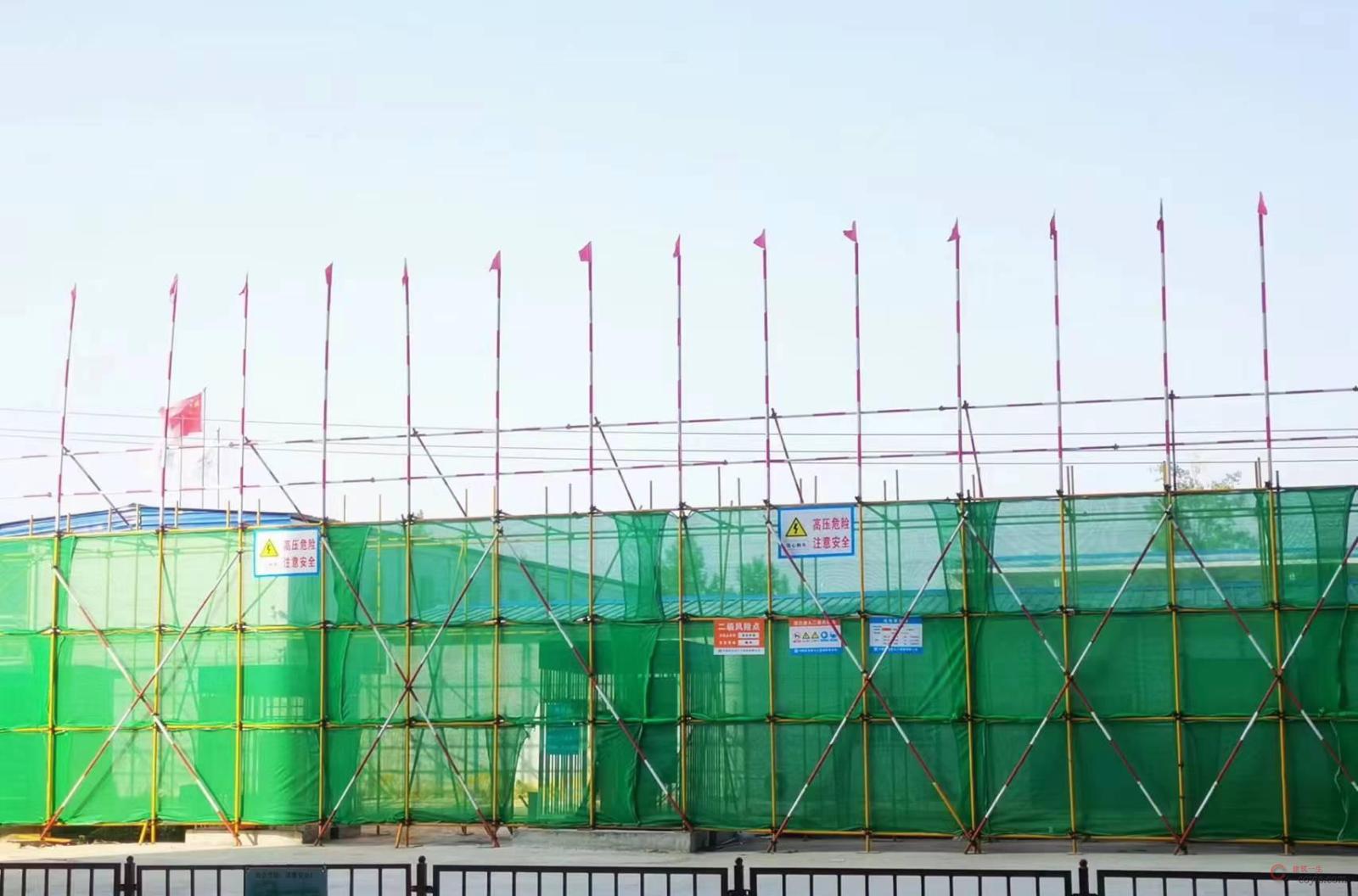

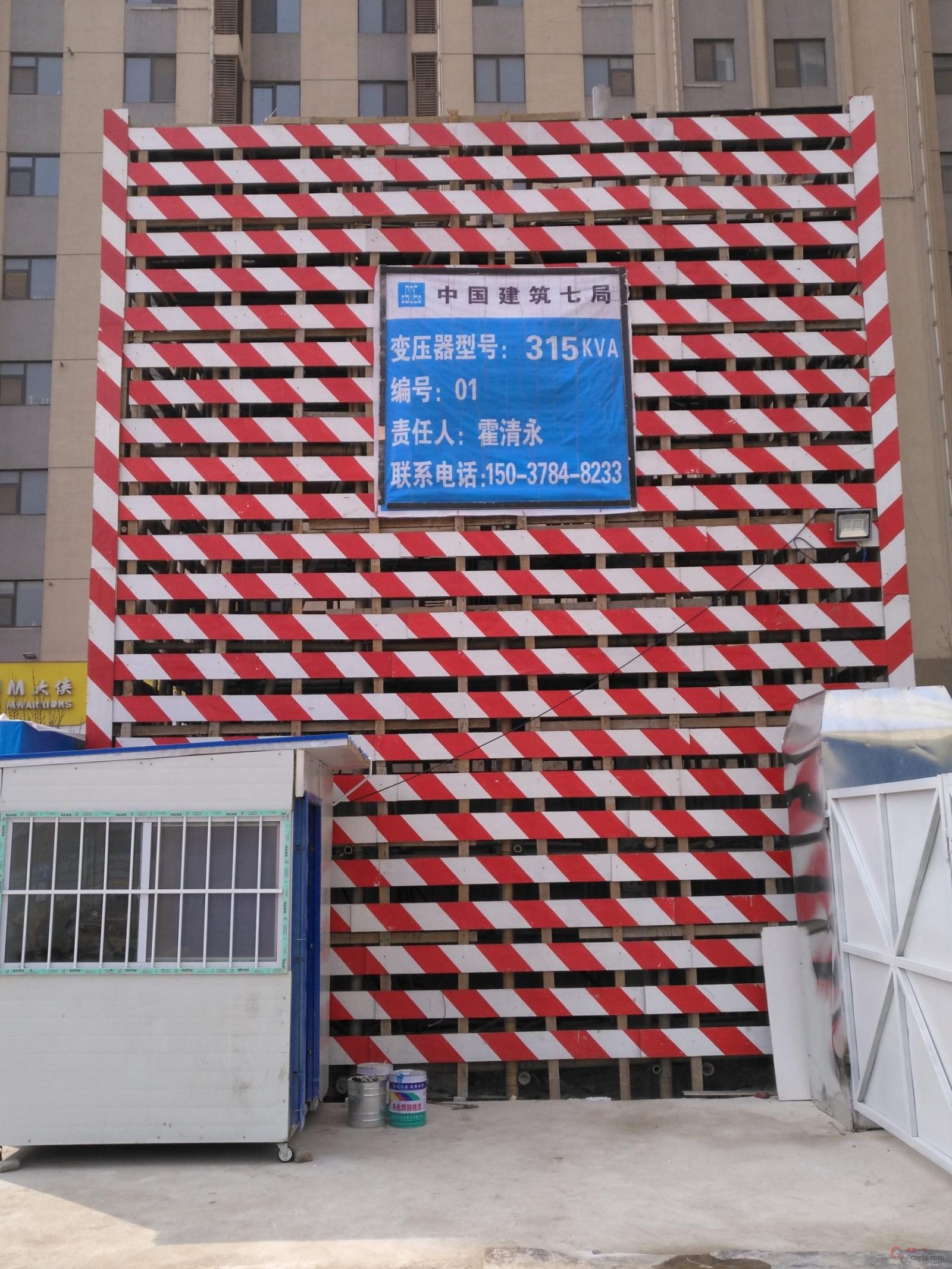

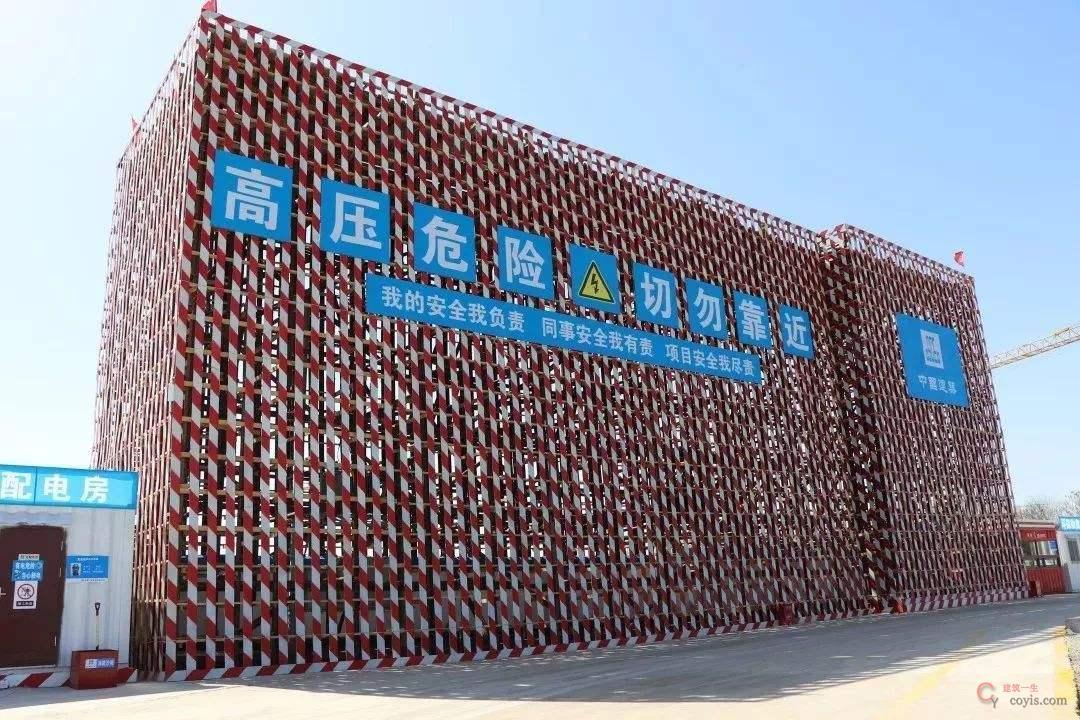

4.外电防护应使用木质等绝缘性材料。防护架上端设置小彩旗,夜间施工设置警示彩灯(或LED灯带),其电源电压应使用安全电压。
4 总配电室

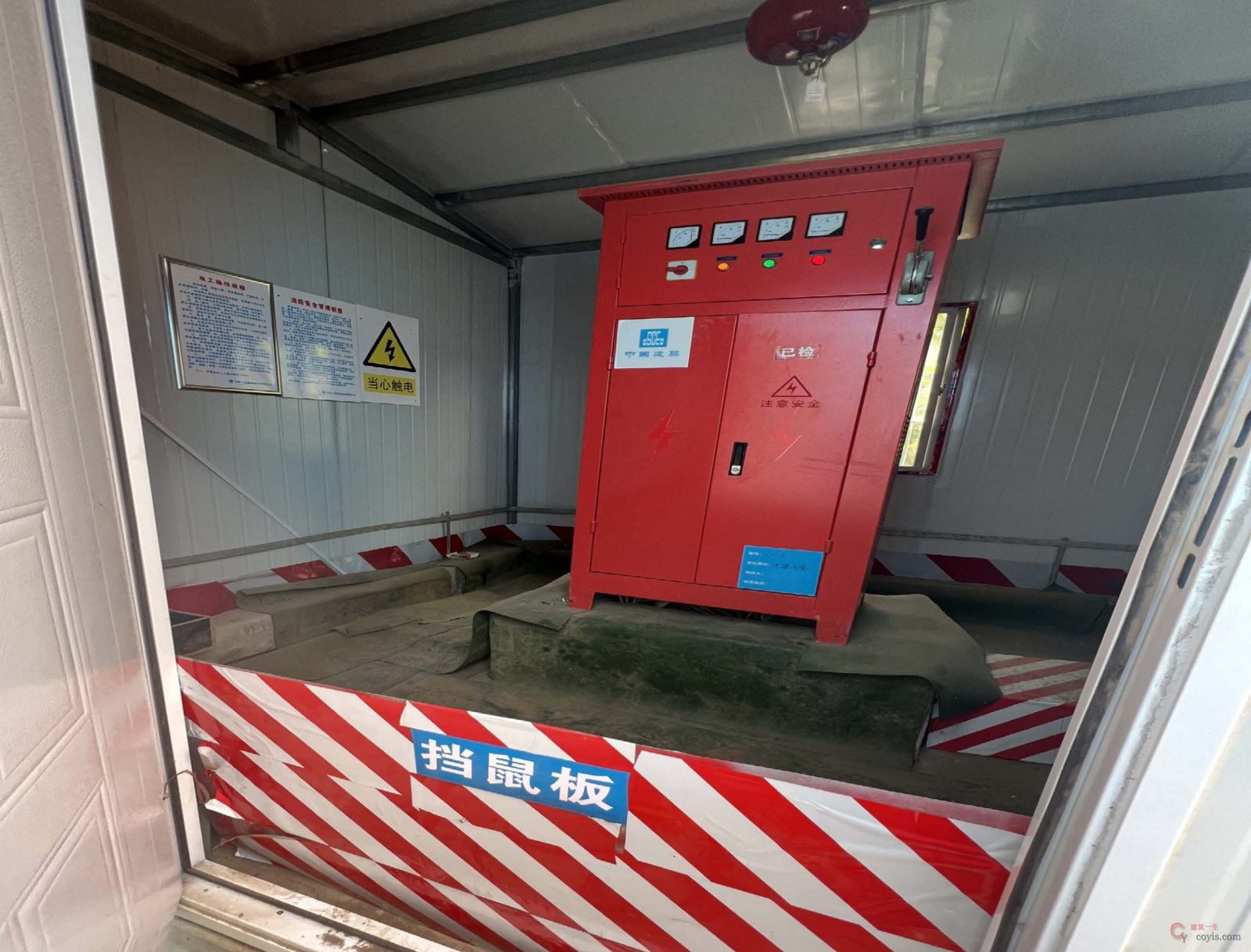

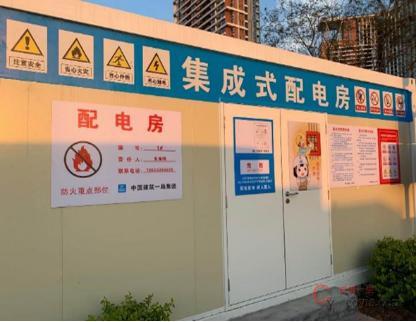

1.配电室应靠近电源,并应设置在灰尘少、潮气少、震动小、无腐蚀介质、无易燃易爆物及通道畅通的地方,配电室应能自然通风,并采取防止雨雪侵入和动物进入的措施。

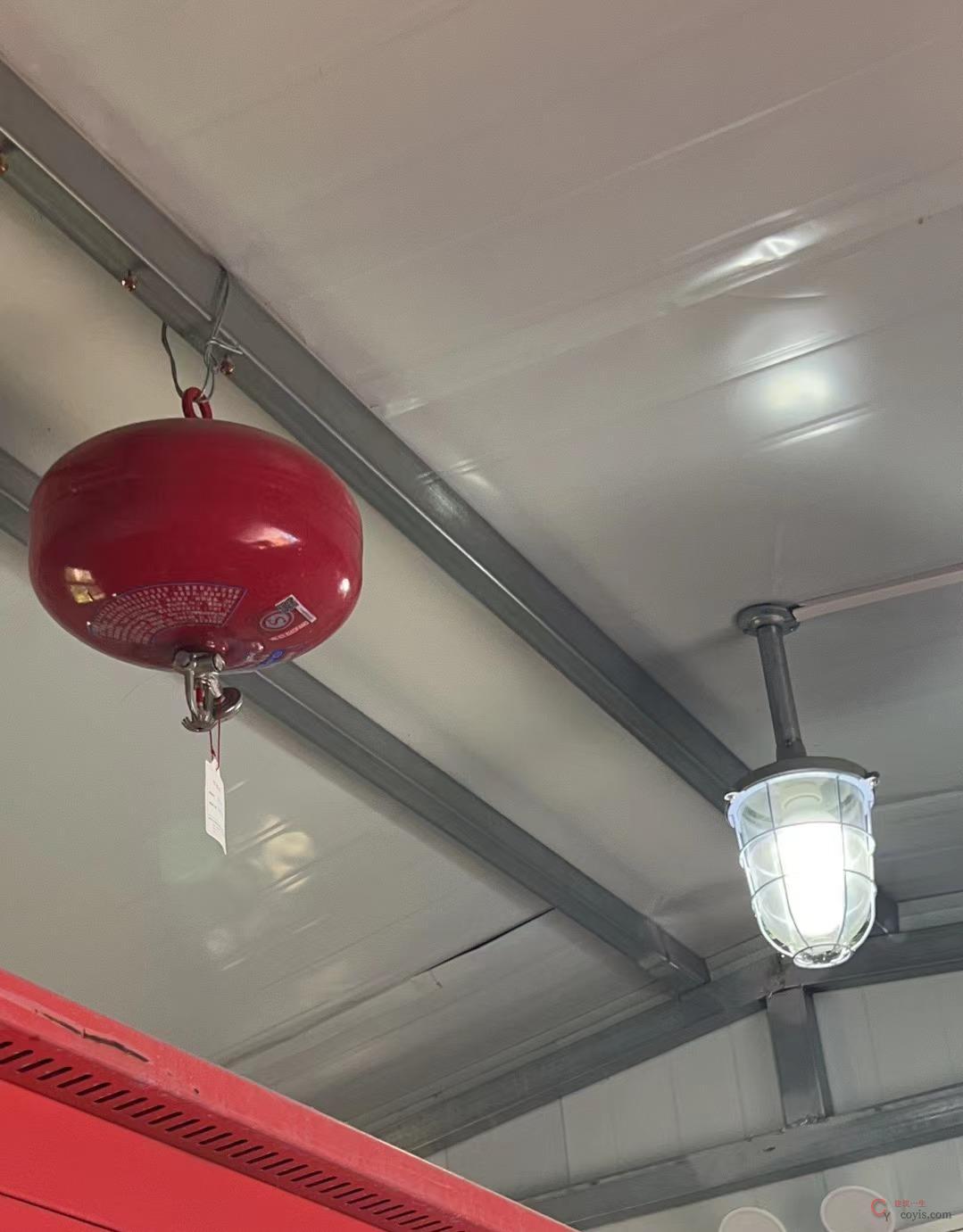

2.配电室的建筑物和构筑物的耐火等级不低于3级,室内配置沙箱和可用于扑灭电气火灾的灭火器。

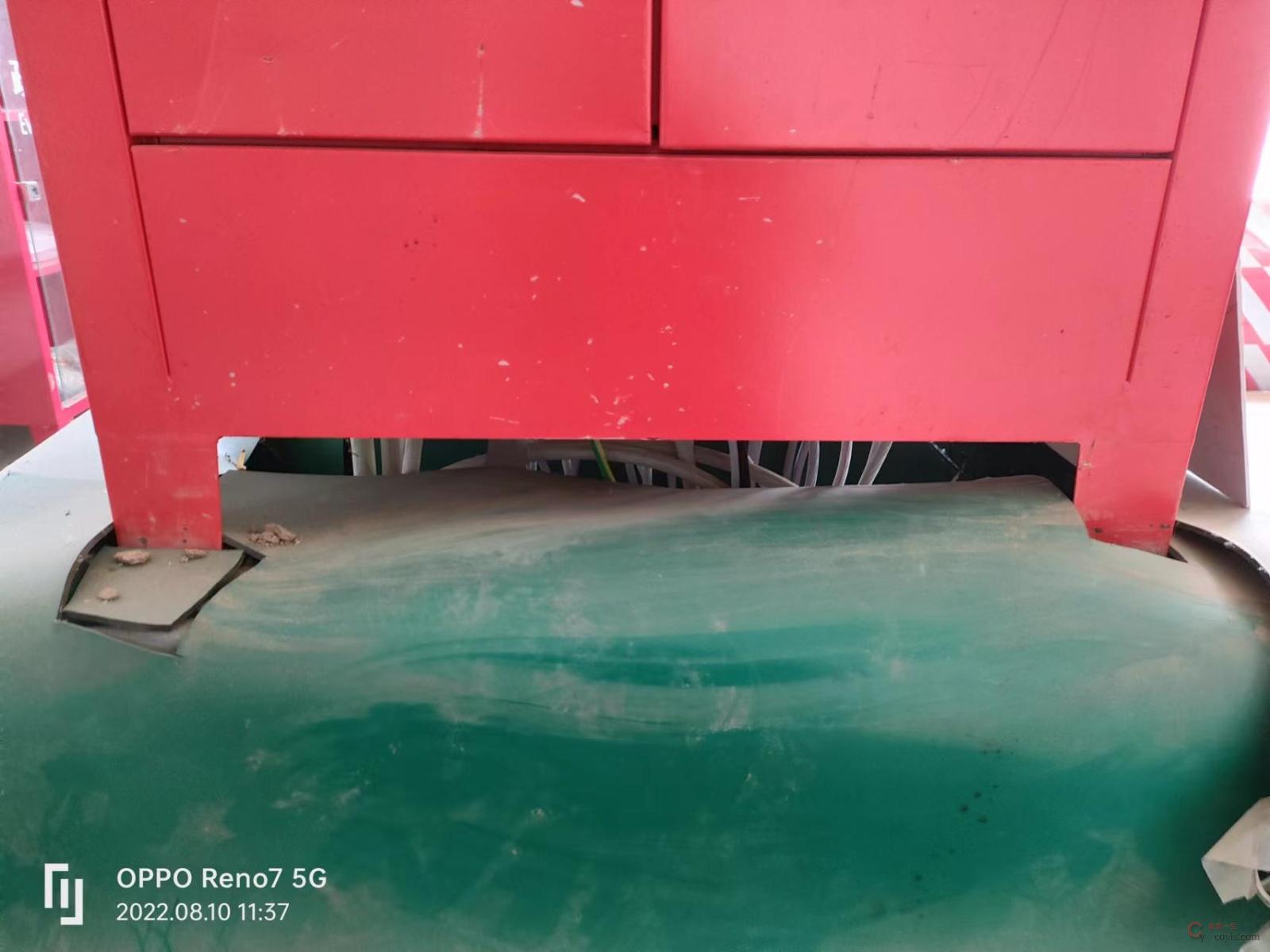

3.应设置绝缘垫和应急照明灯具。
5 电缆敷设

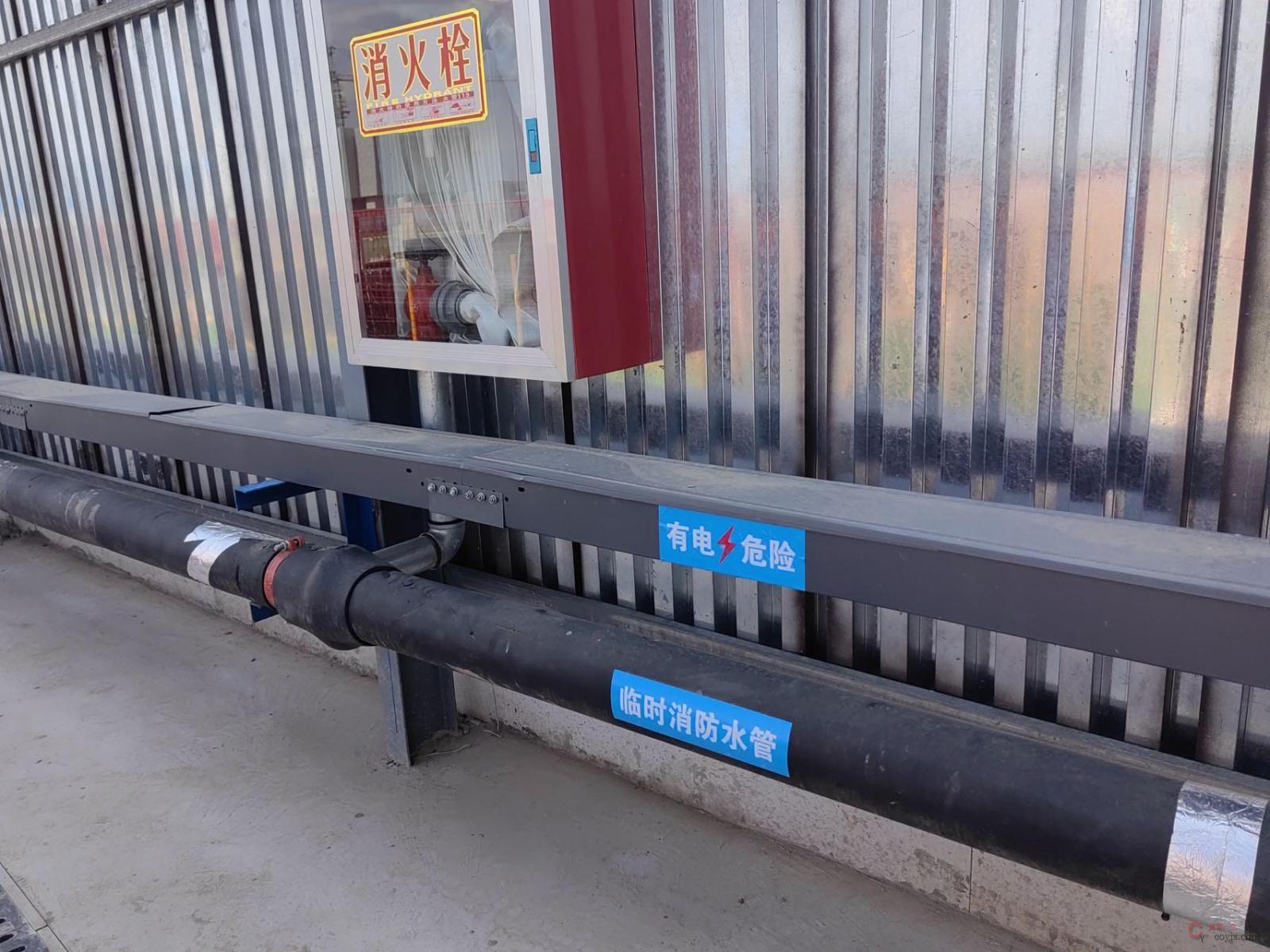

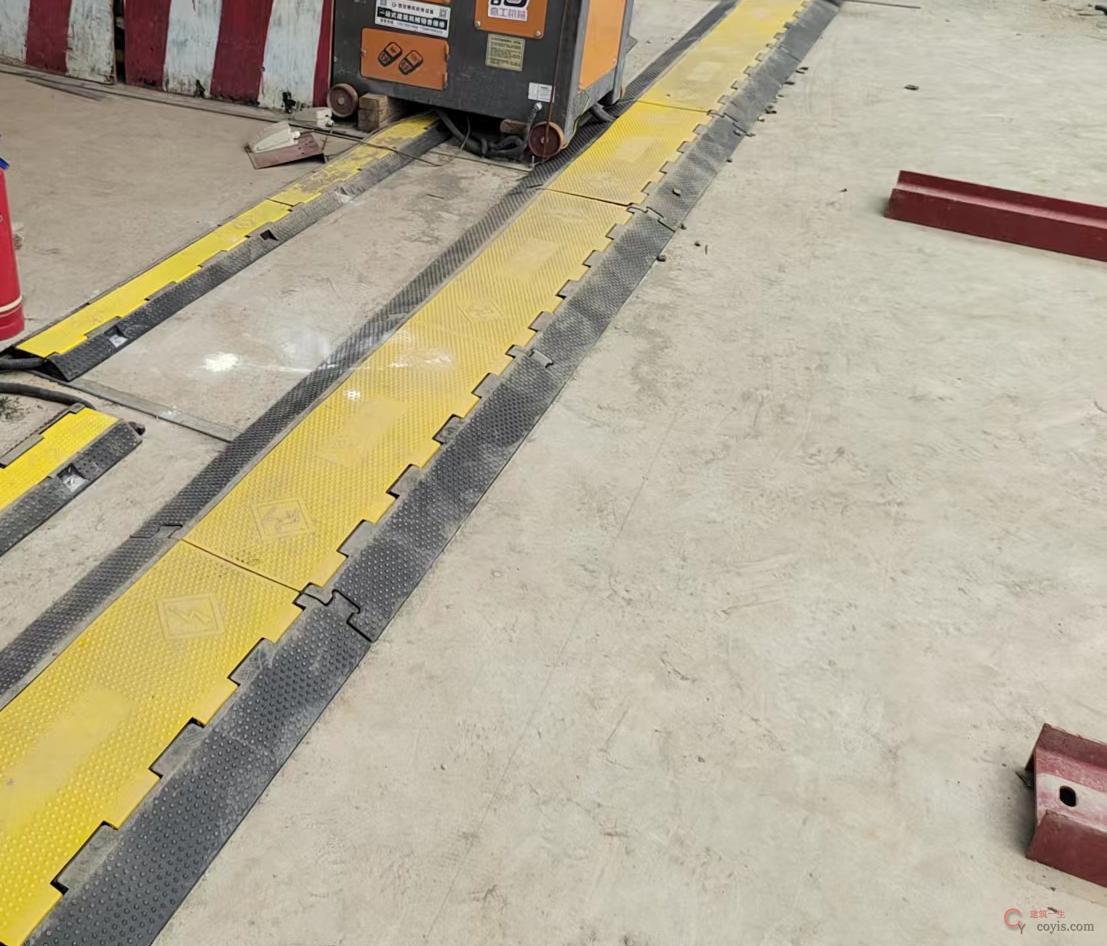

1.电缆线路敷设,可采用橡胶绝缘线槽、塑料挂钩、电缆桥架进行走线固定或设置盖板保护,并注明电缆走向。

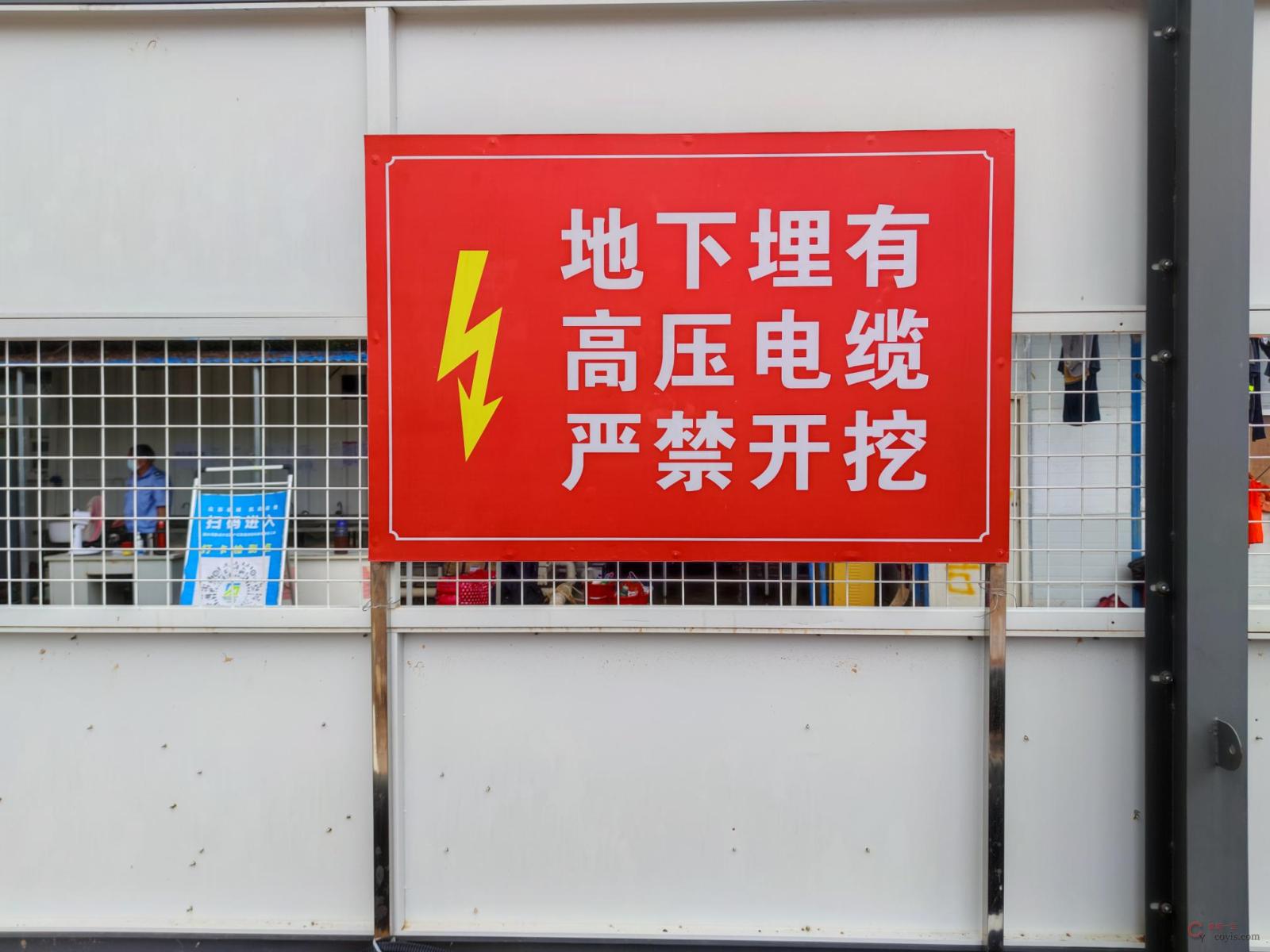

2.电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细沙,然后覆盖砖或混凝土板等硬质保护层。

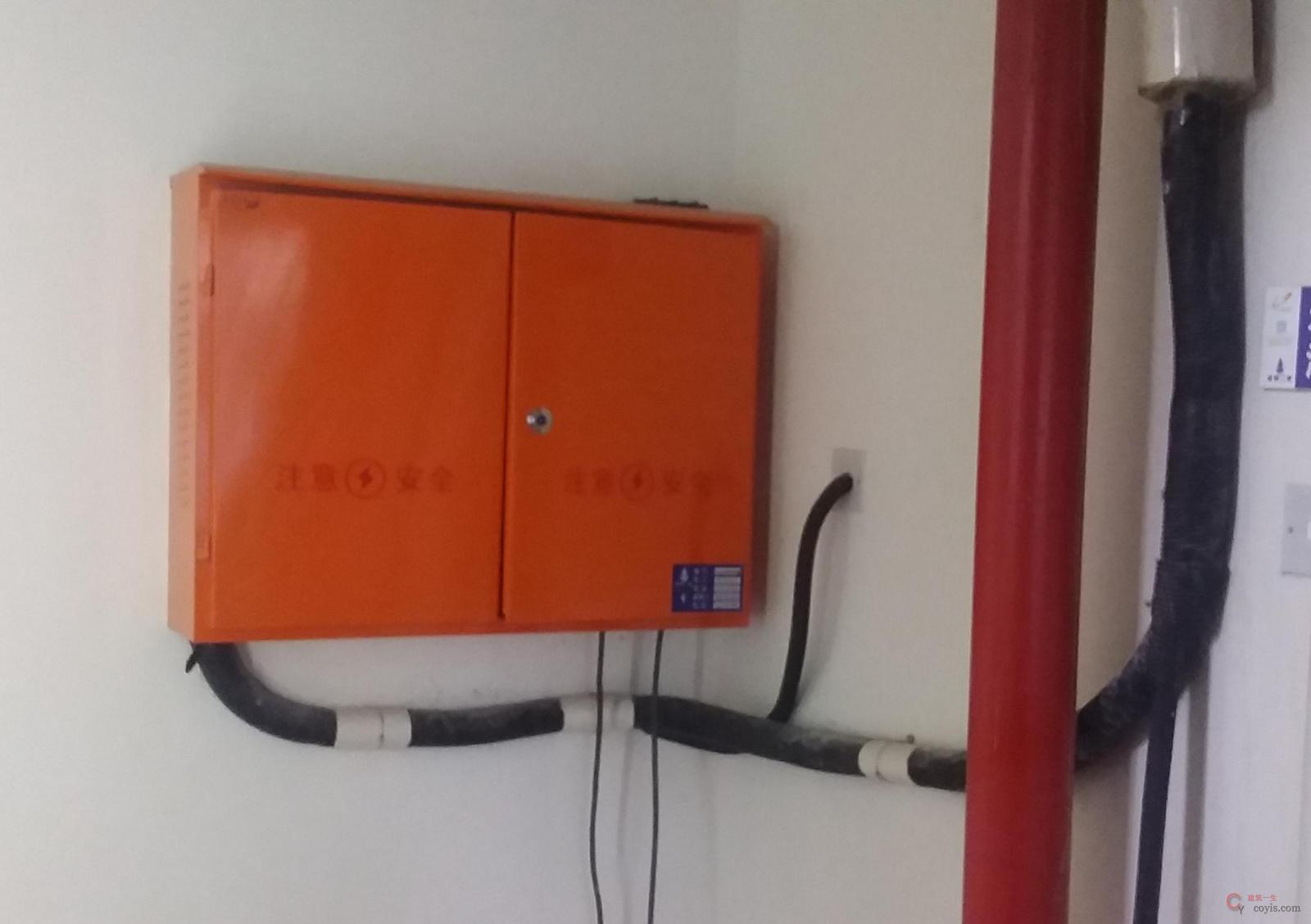

3.上楼电缆可采用支架线夹进行固定,在楼层墙面设置固定配电箱,满足楼层用电作业需求。
6 配电箱及开关箱

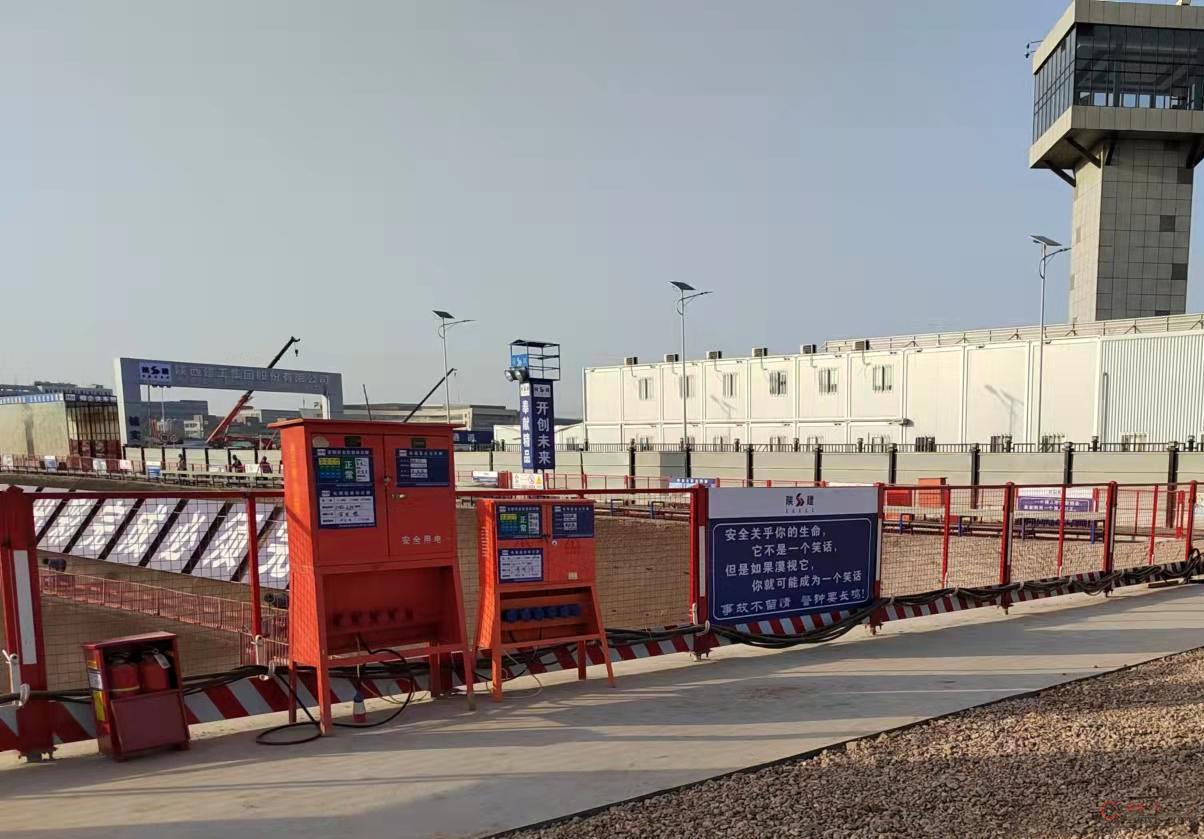

1.配电系统应配置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
2.总配电柜箱以下可设置若干分配电箱;分配电箱以下可设若干开关箱。总配电箱应设置在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与固定式用电设备的水平距离不得超过3m。

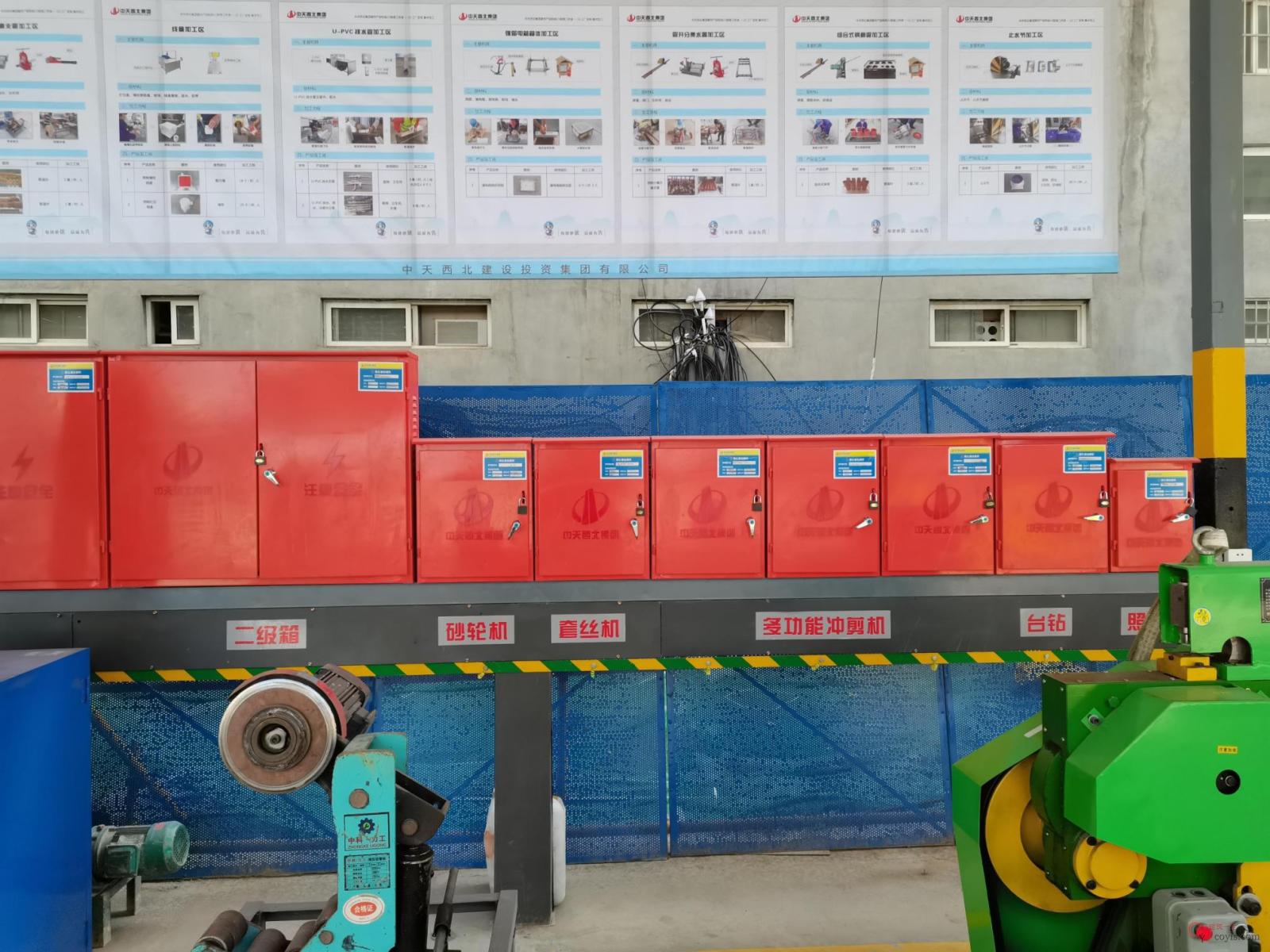

3.每台用电设备必须有各自专用开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备。
4.选用的配电箱应符合国家标准和地方要求。

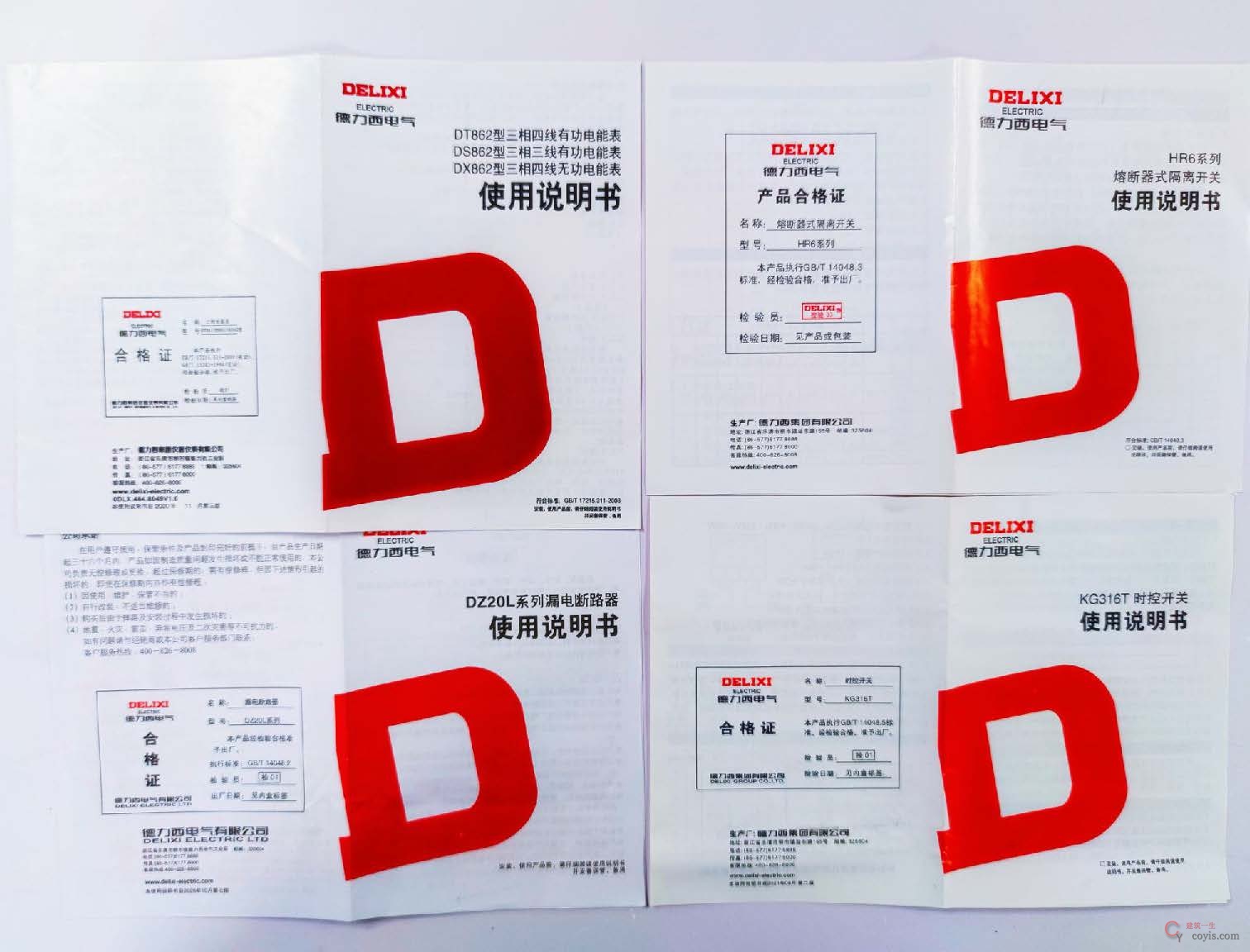

5.选用的电器元件应有生产许可证和产品合格证。
6.总配电箱、开关箱应设置漏电保护装置。其中,总配电箱漏电保护器额定漏电动作电流>30mA、额定漏电动作时间>0.1s,但其两者乘积≤30mA·s;开关箱漏电保护器额定漏电动作电流≤30mA、额定漏电动作时间≤0.1s。

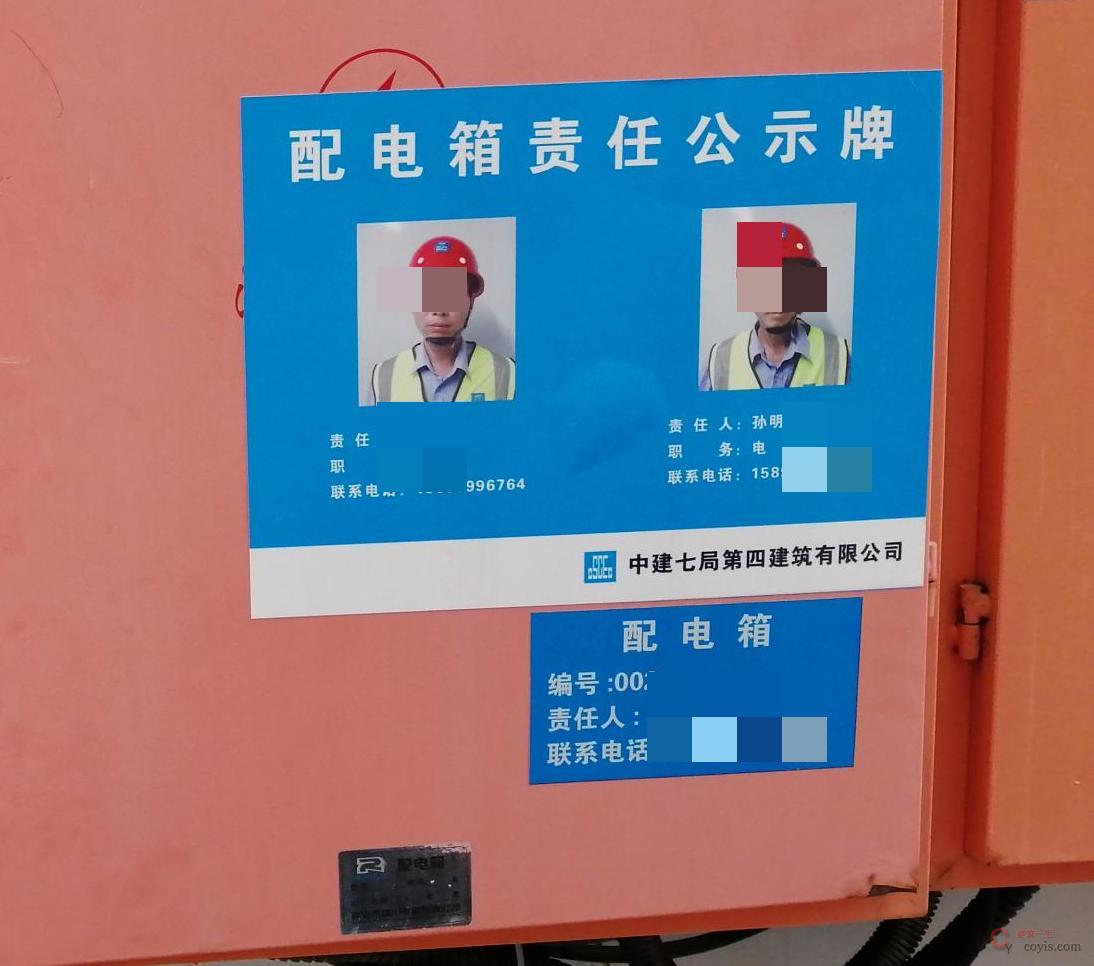

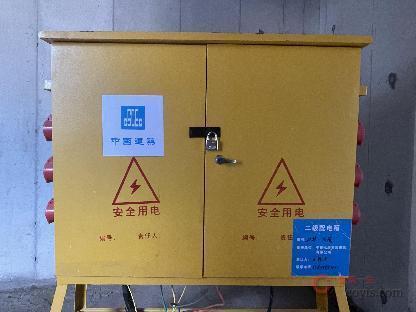

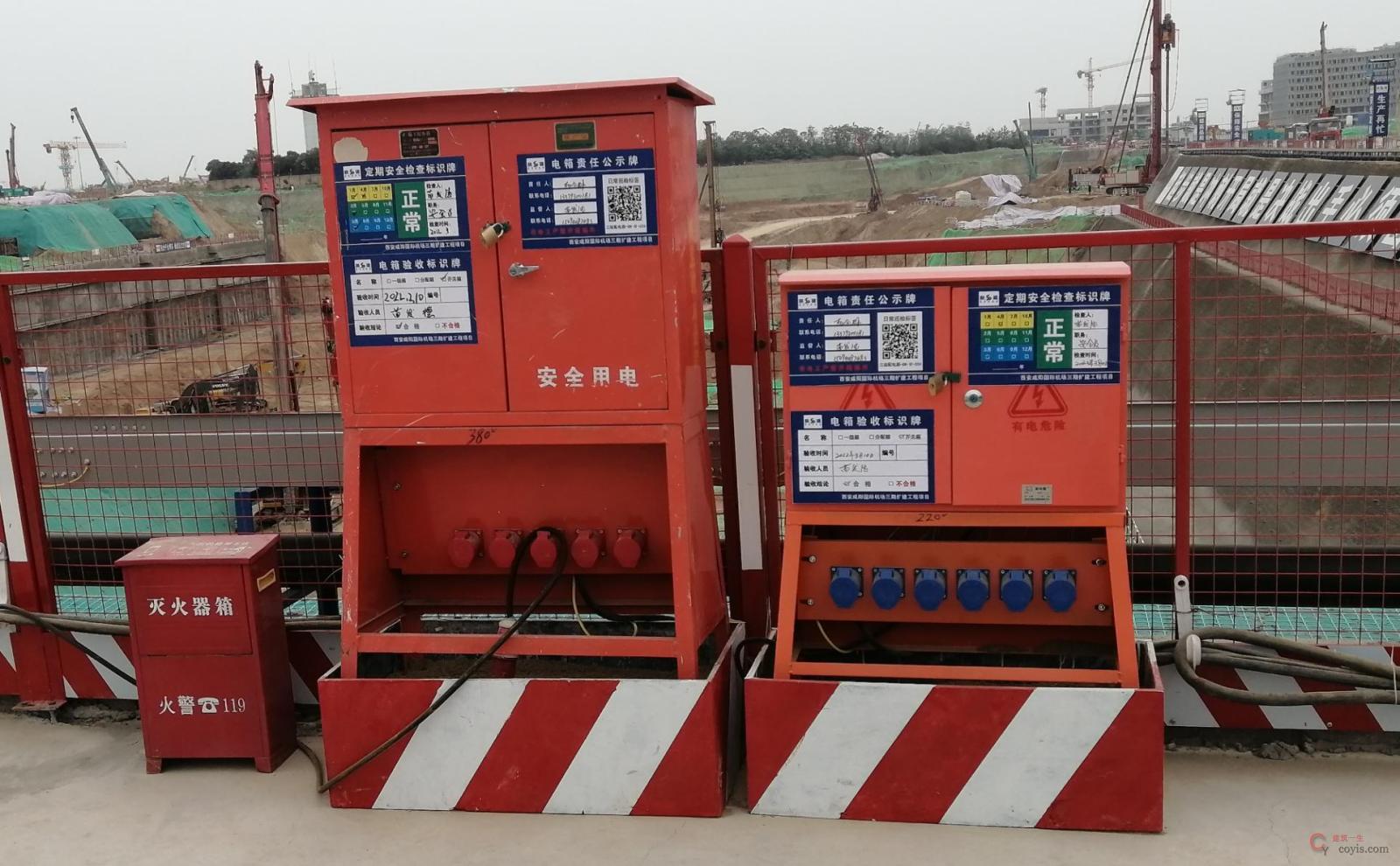

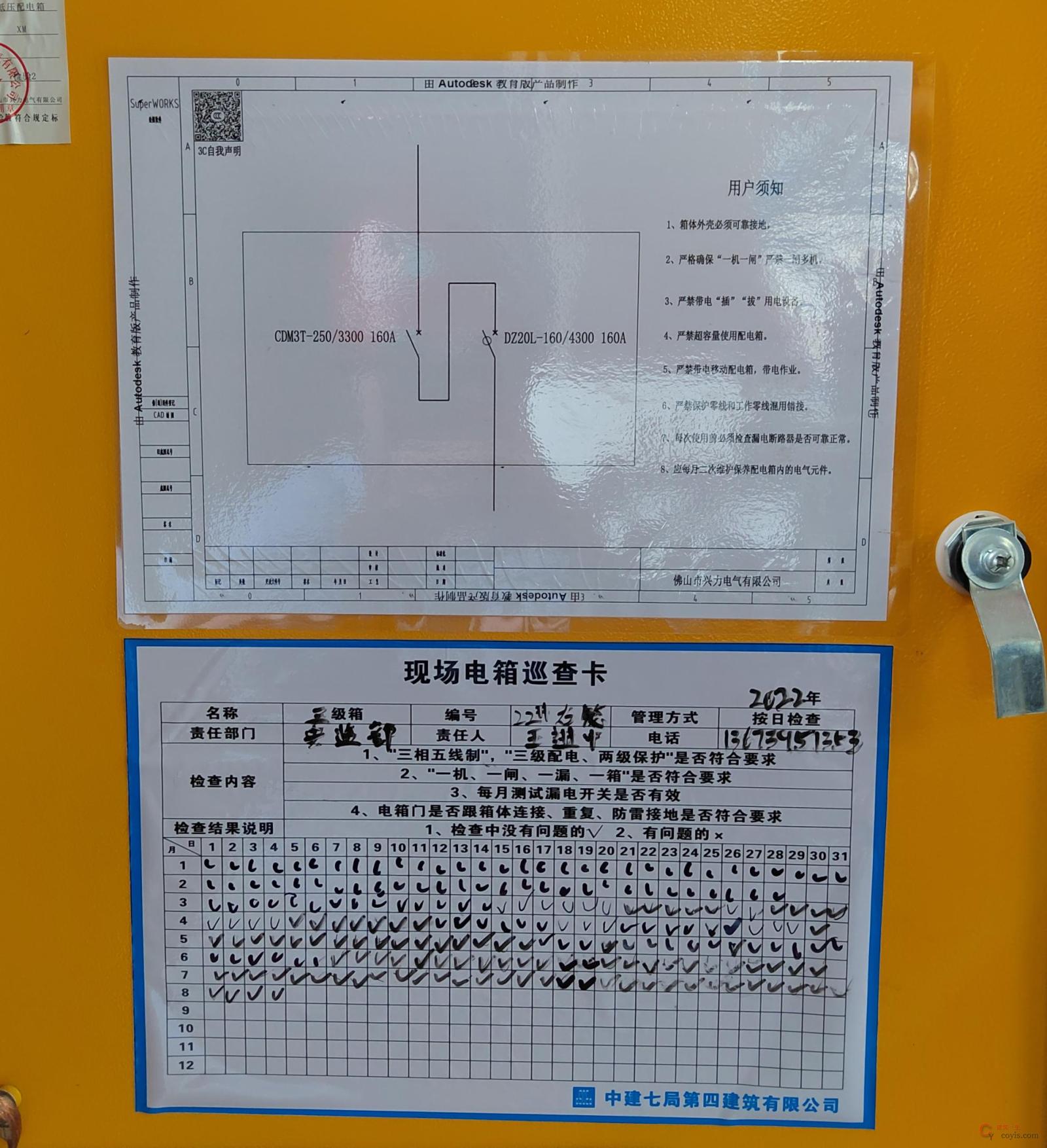

7.配电箱应注明编号、责任单位、责任人和联系电话,箱内张贴配电线路图、巡检记录。
8.使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品, 其额定漏电动作电流≤15mA,额定漏电动作时间≤0.1s。

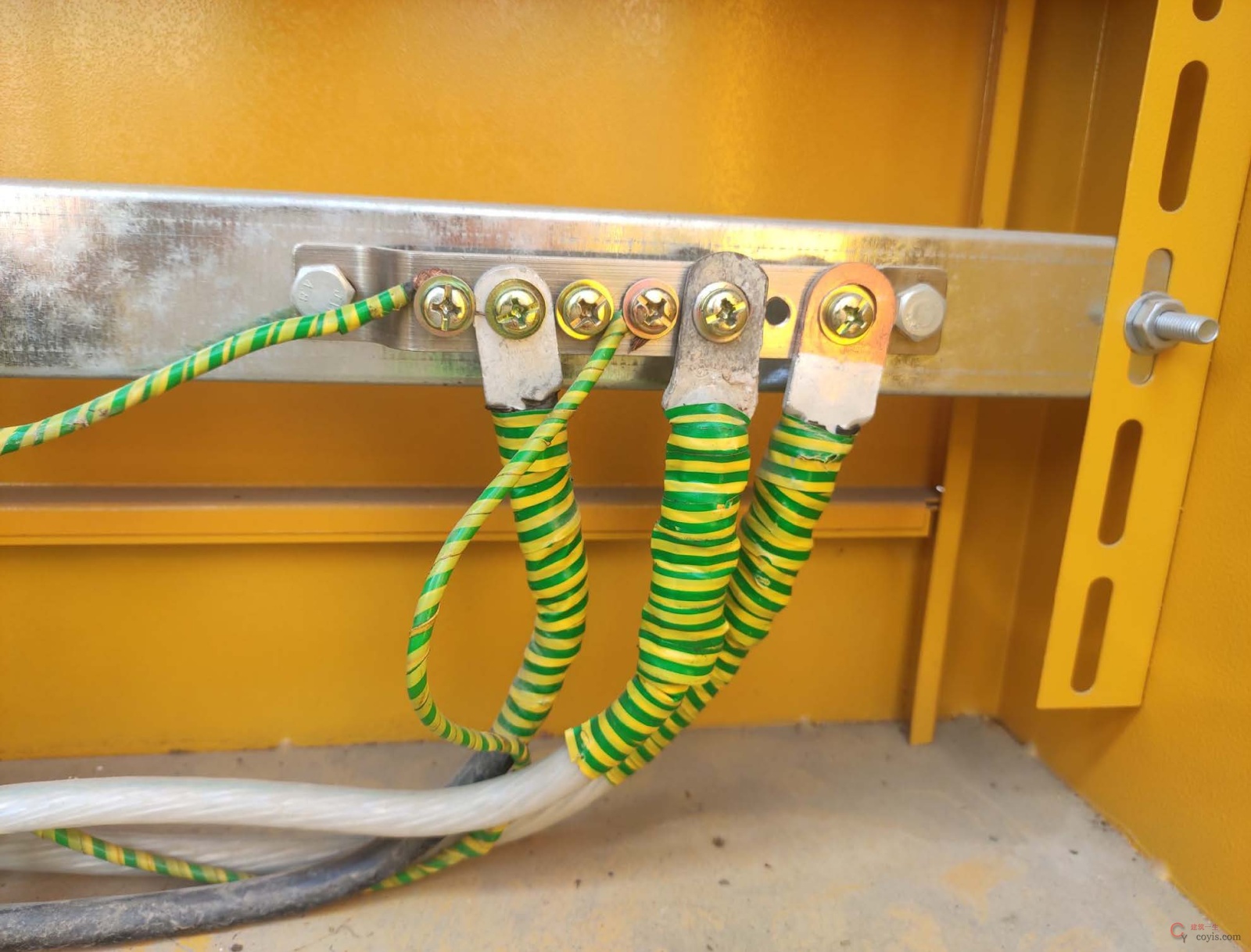

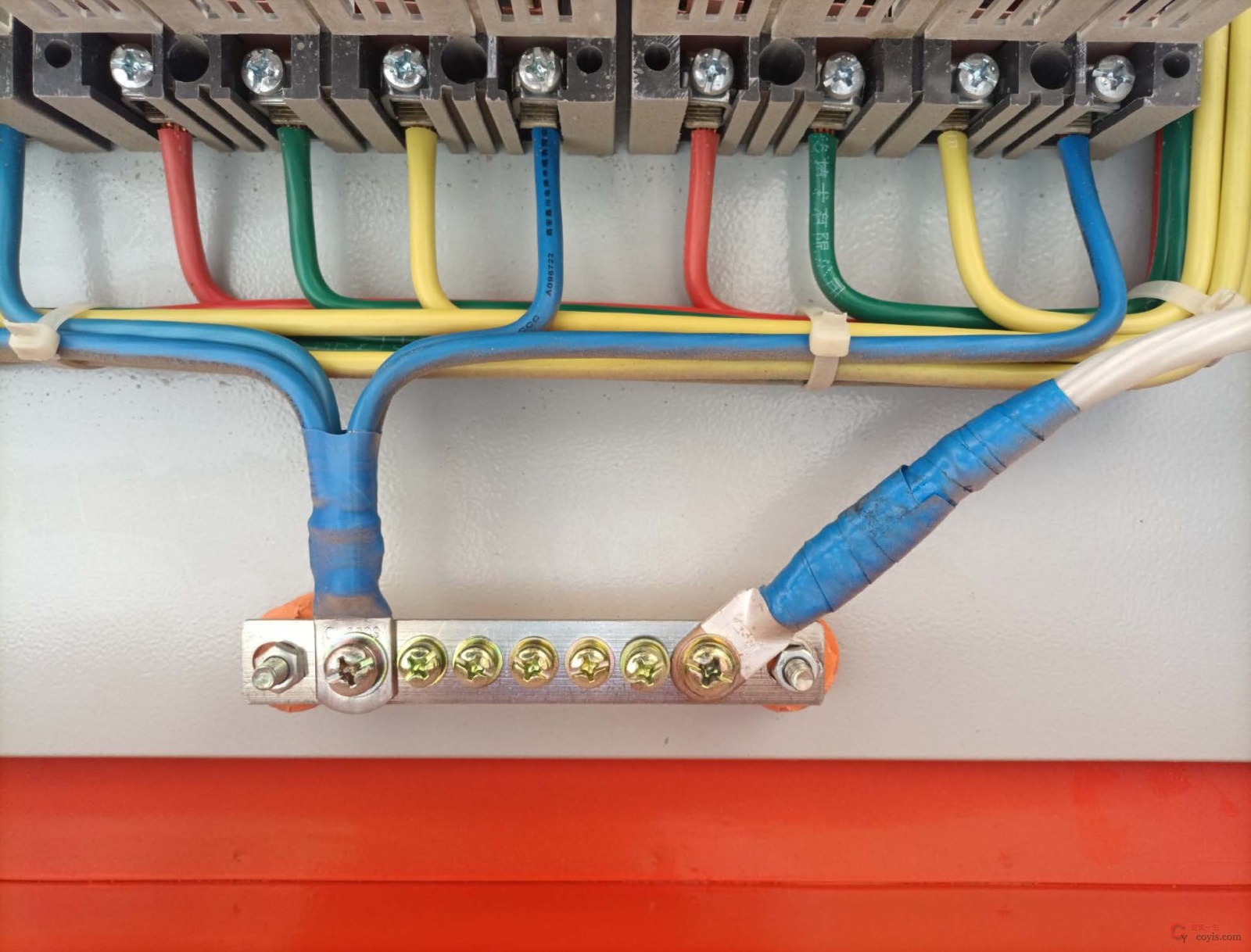

9.进出线中的N线必须通过N线端子板连接,PE线必须通过PE线端子板连接。

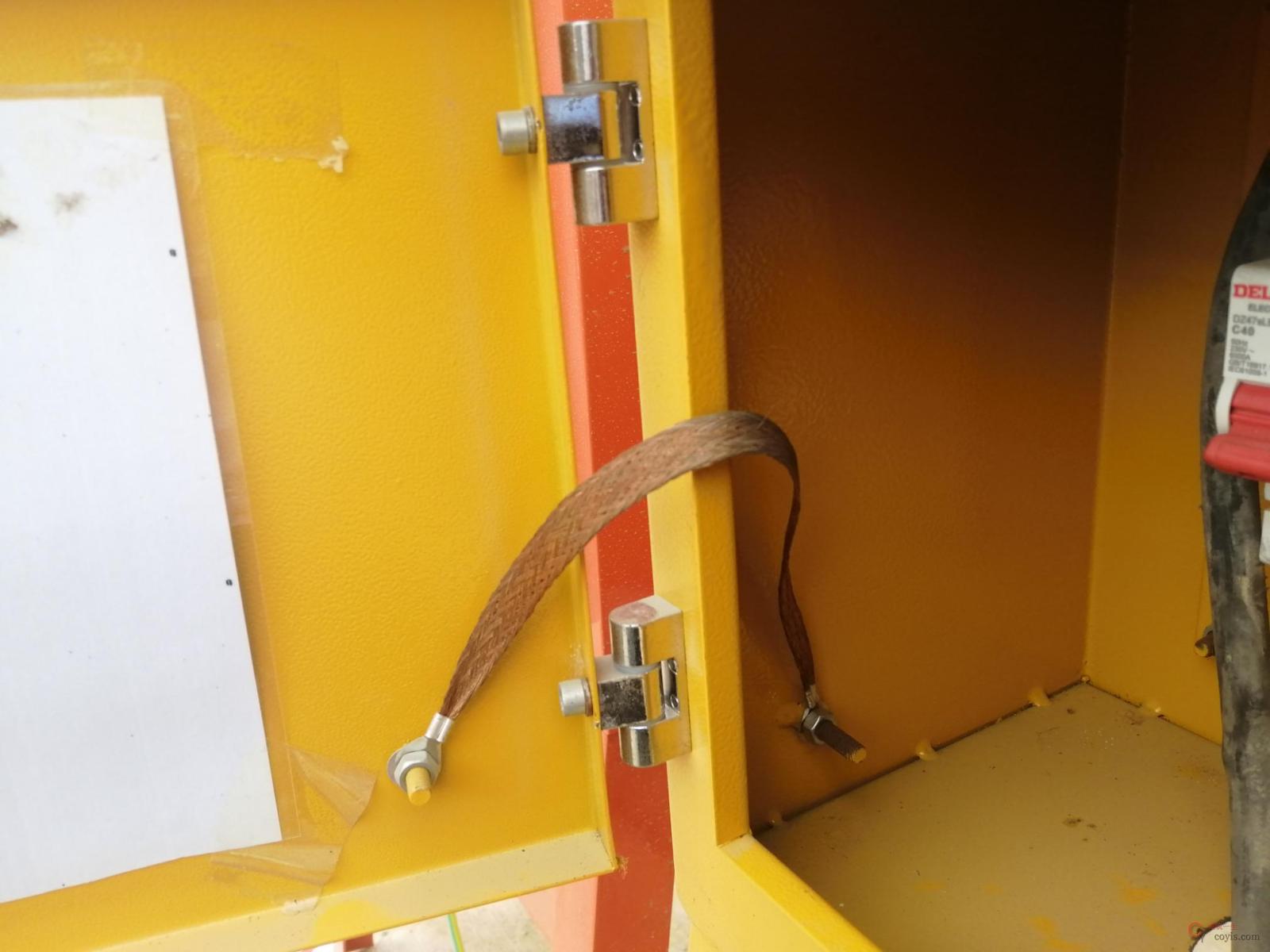

10.配电箱的电器安装板上必须分设N线端子和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电器连接。
11.对配电箱、开关箱进行定期维修、检查时,必须将其前一级相应的电源隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。

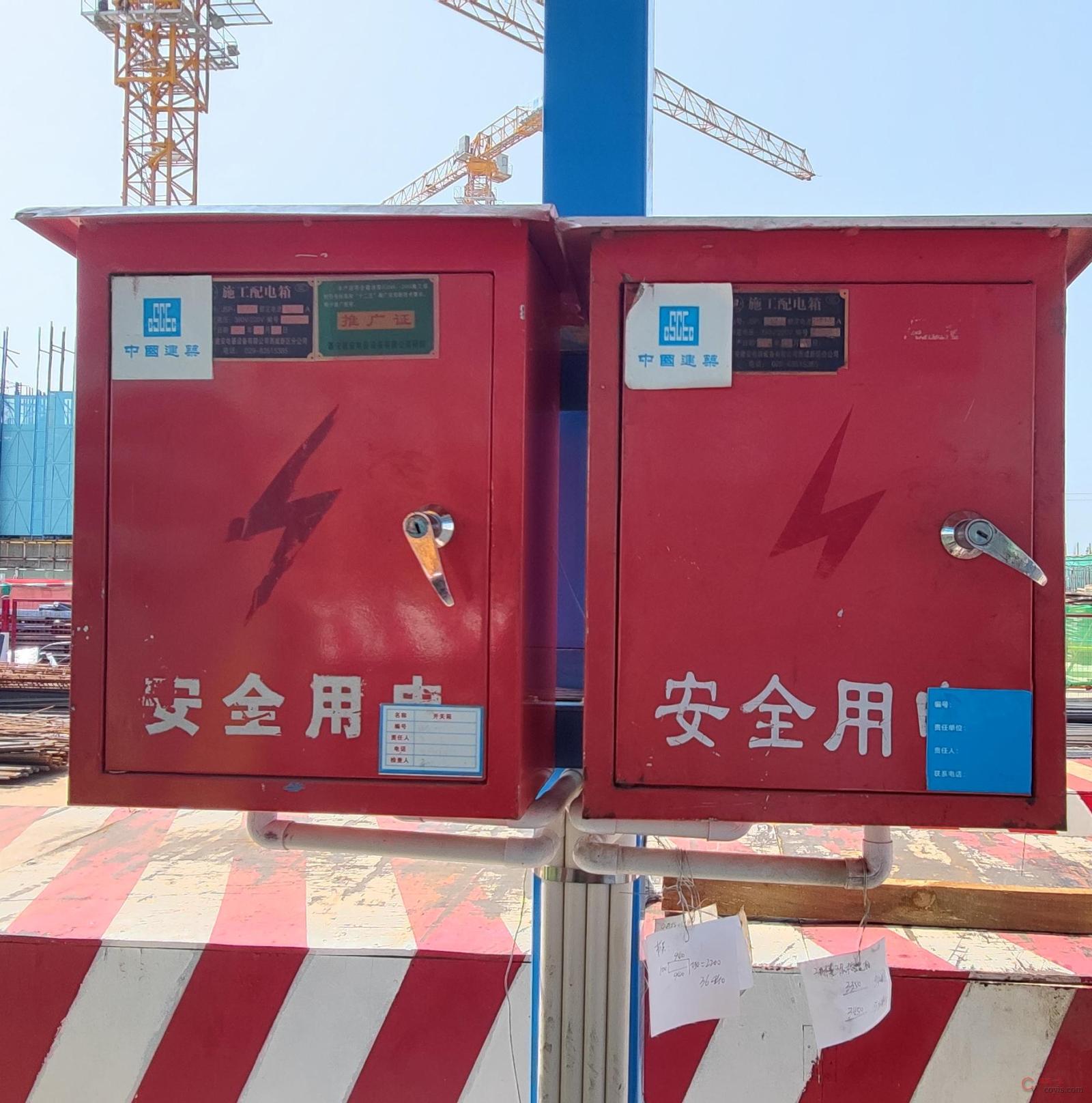

12.配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。

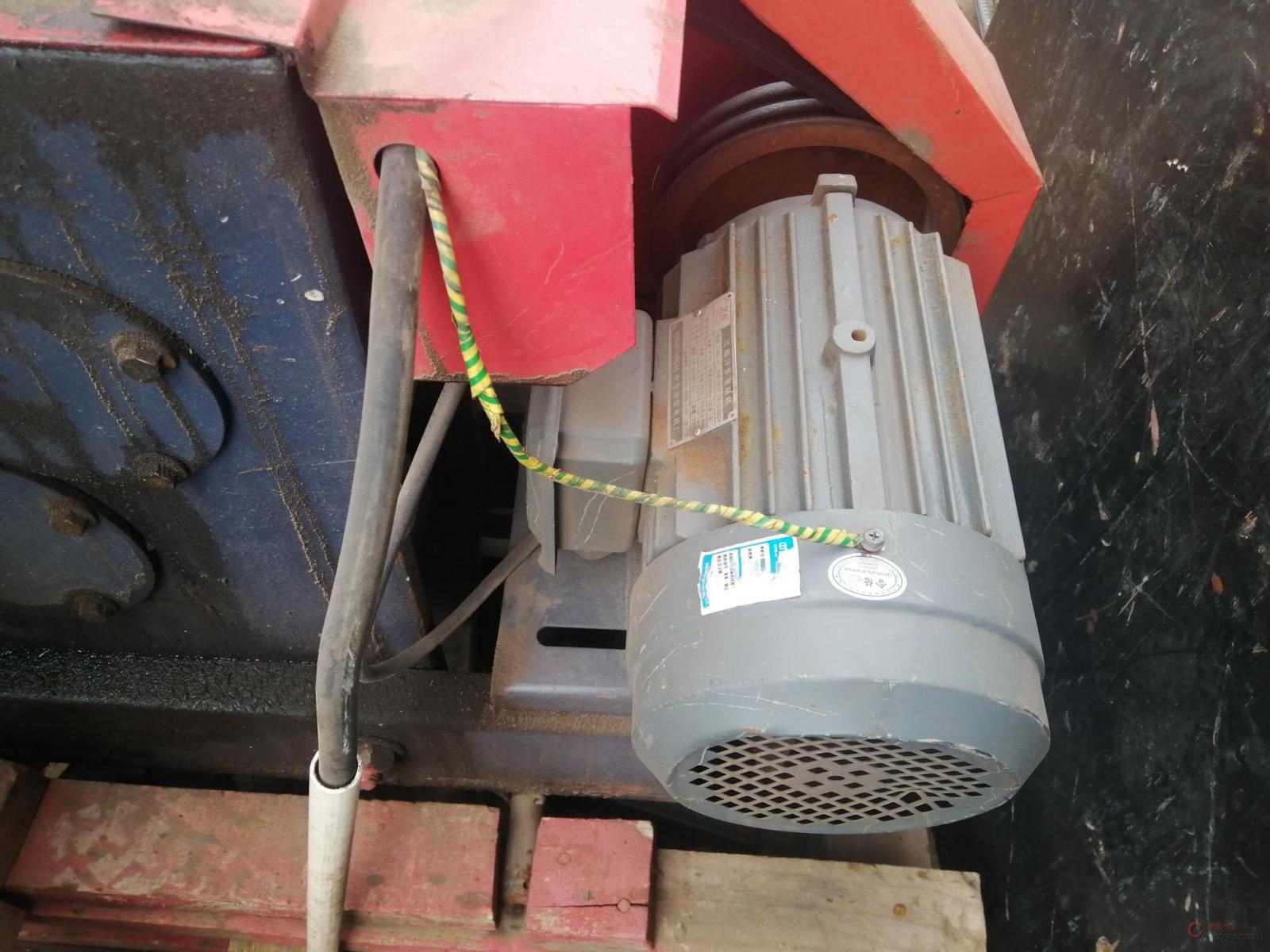

13.用电设备金属外壳应连接保护零线。

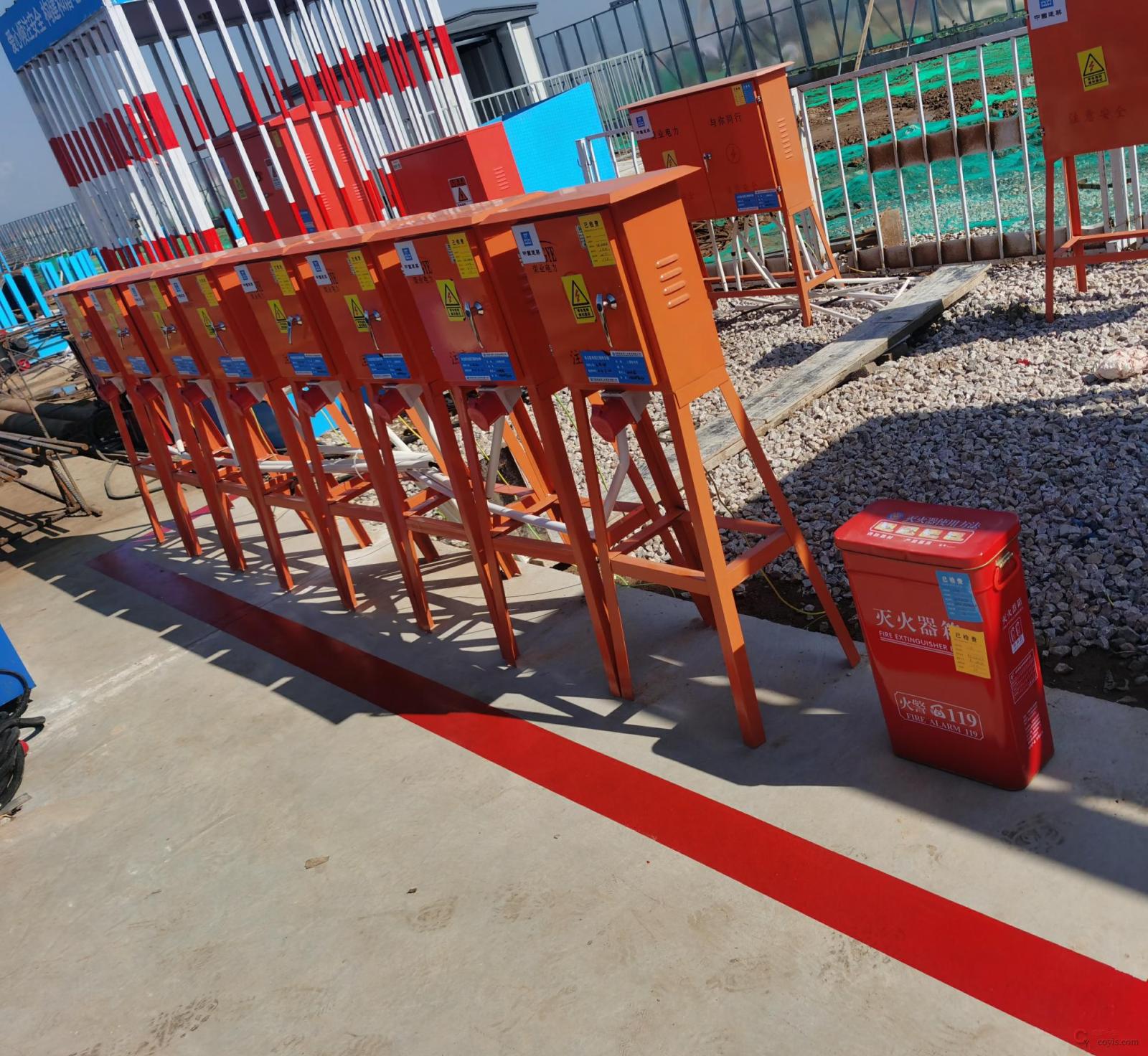

14.配电箱应装设端正、牢固。固定式,箱体的中心点与地面的垂直距离应为1.4~1.6m。移动式,箱体的中心点与地面的垂直距离应为0.8~1.6m。
7 电箱防护围栏

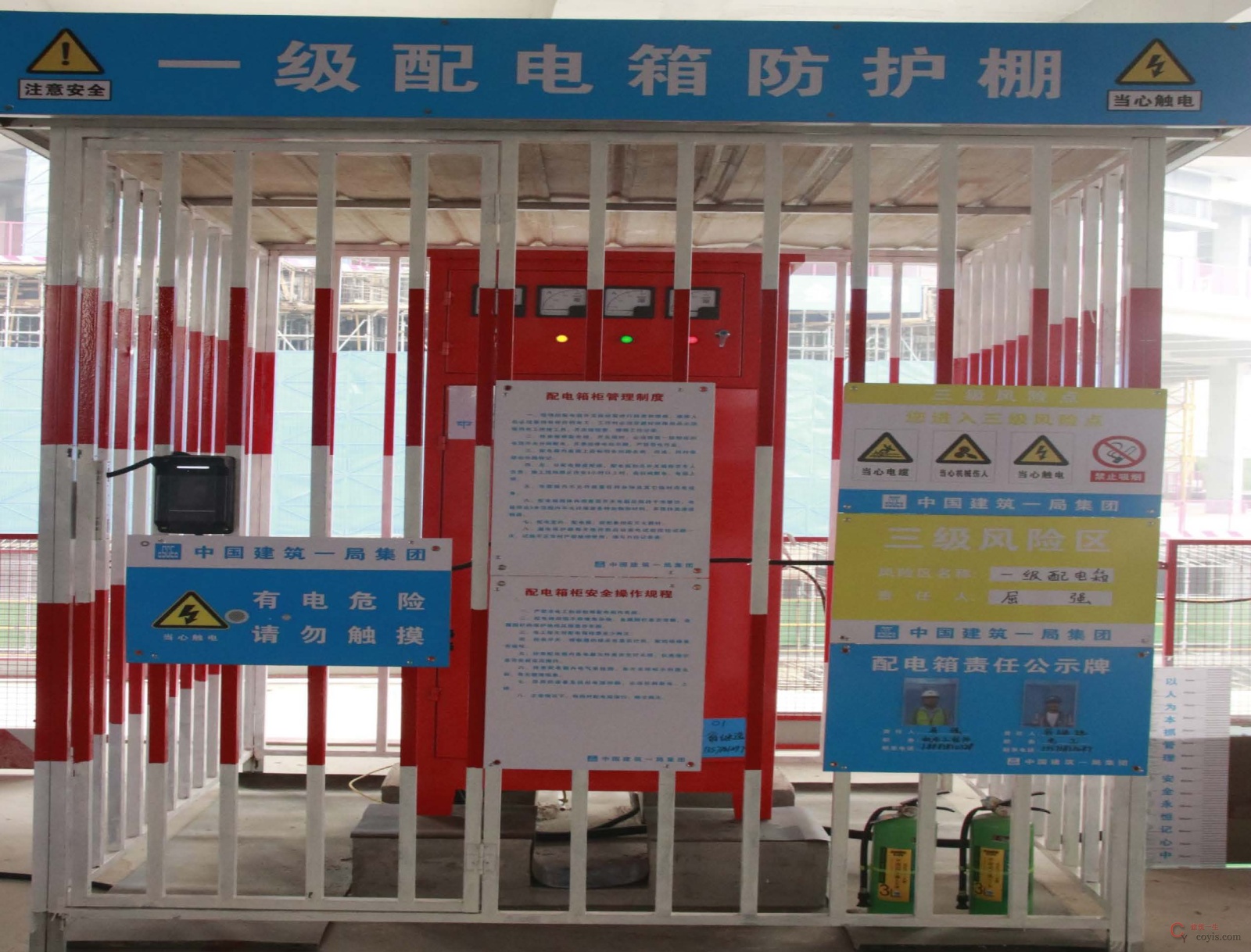

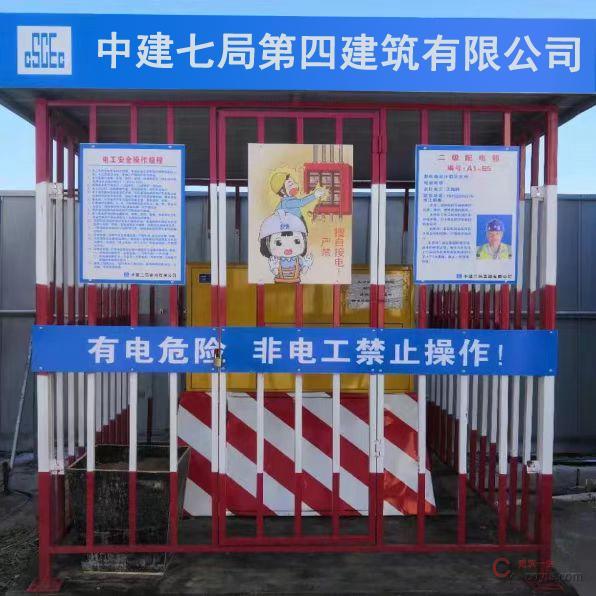

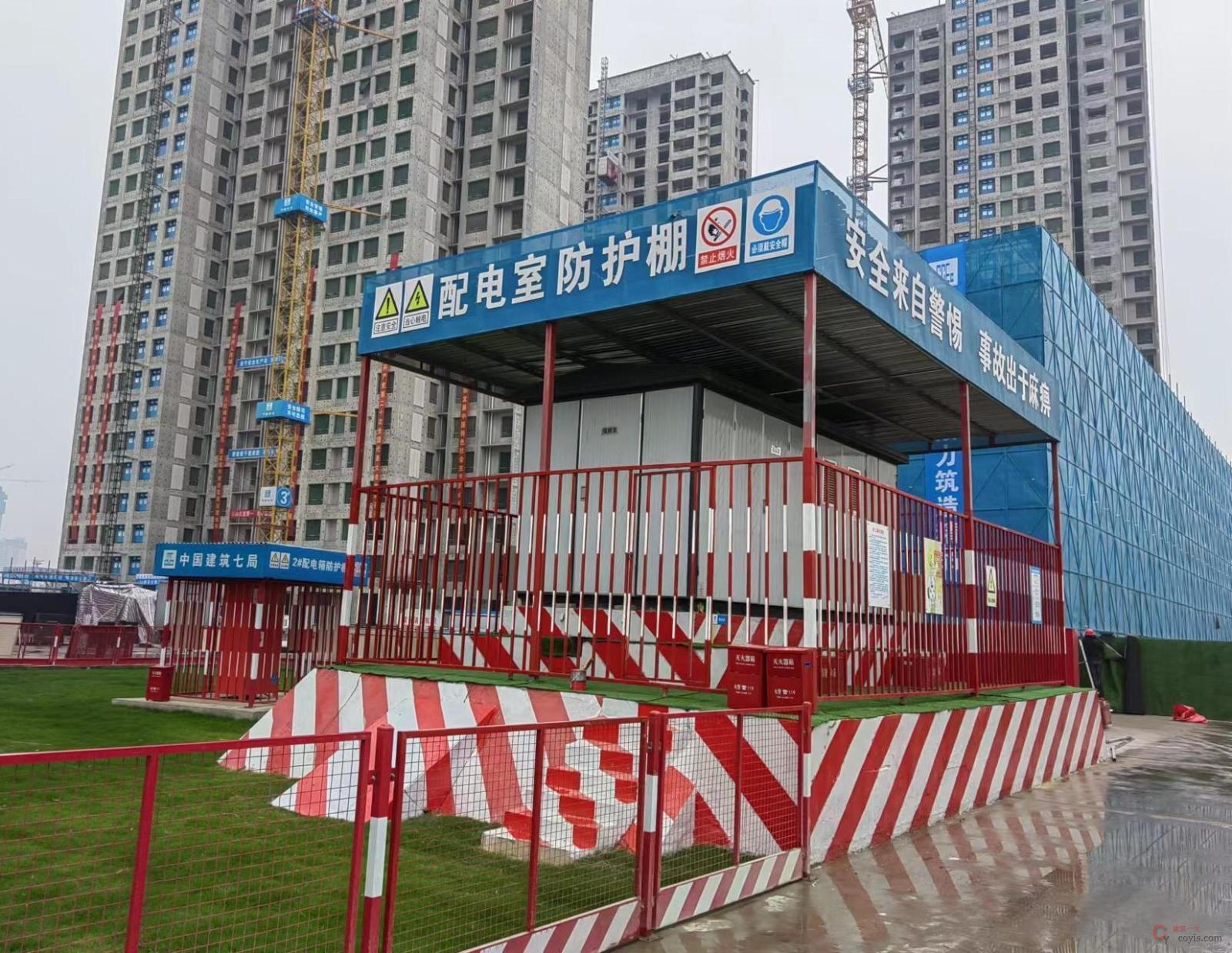

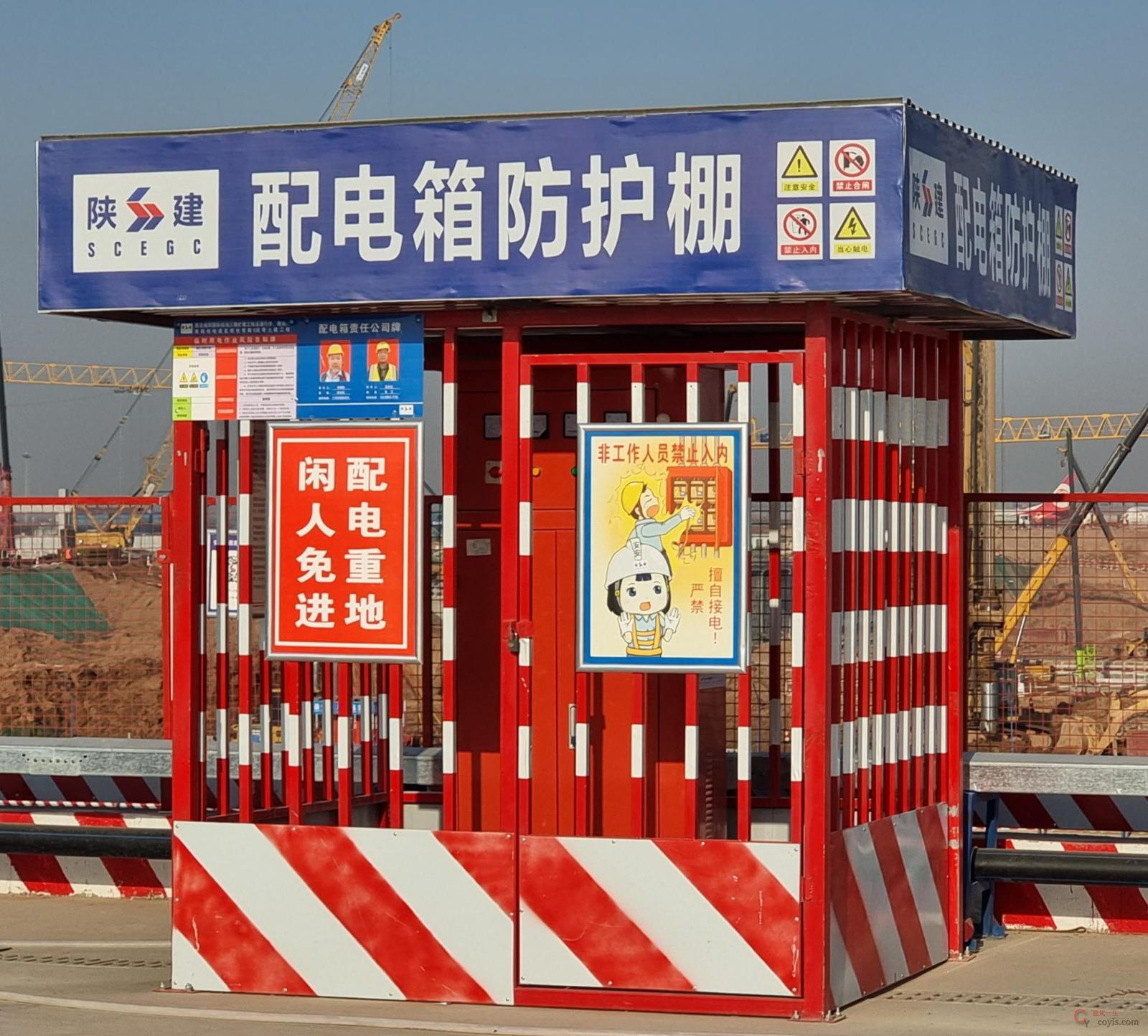

1.电箱防护围栏主框架采用40方钢焊接,方钢间距按15cm设置,高度2.4m,长宽1.5~2m,正面设置栅栏门。
2.防护棚正面悬挂操作规程牌、警示牌及电工人员姓名和电话,顶部设置企业标志、宣传标语等。
3.防护棚内设置干粉灭火器。
4.总配电箱、外露临时设置的配电柜应做好防水、防尘、防腐“三防”措施。
8 重复接地和防雷

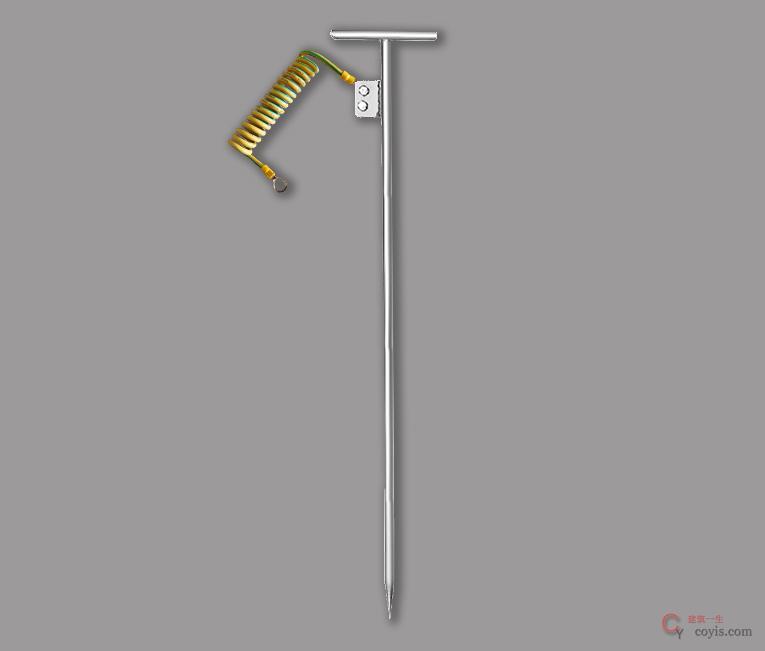

1.每一接地装置的接地线应采用2根及以上导体,在不同点与接地体做电气连接。垂直接地体宜采用2.5m长角钢、钢管或光面圆钢,不得采用螺纹钢;垂直接地体的间距一般≥5m,接地体顶面埋深≥0.5m。
2.接地体上的接线端子处宜采用螺栓焊接。

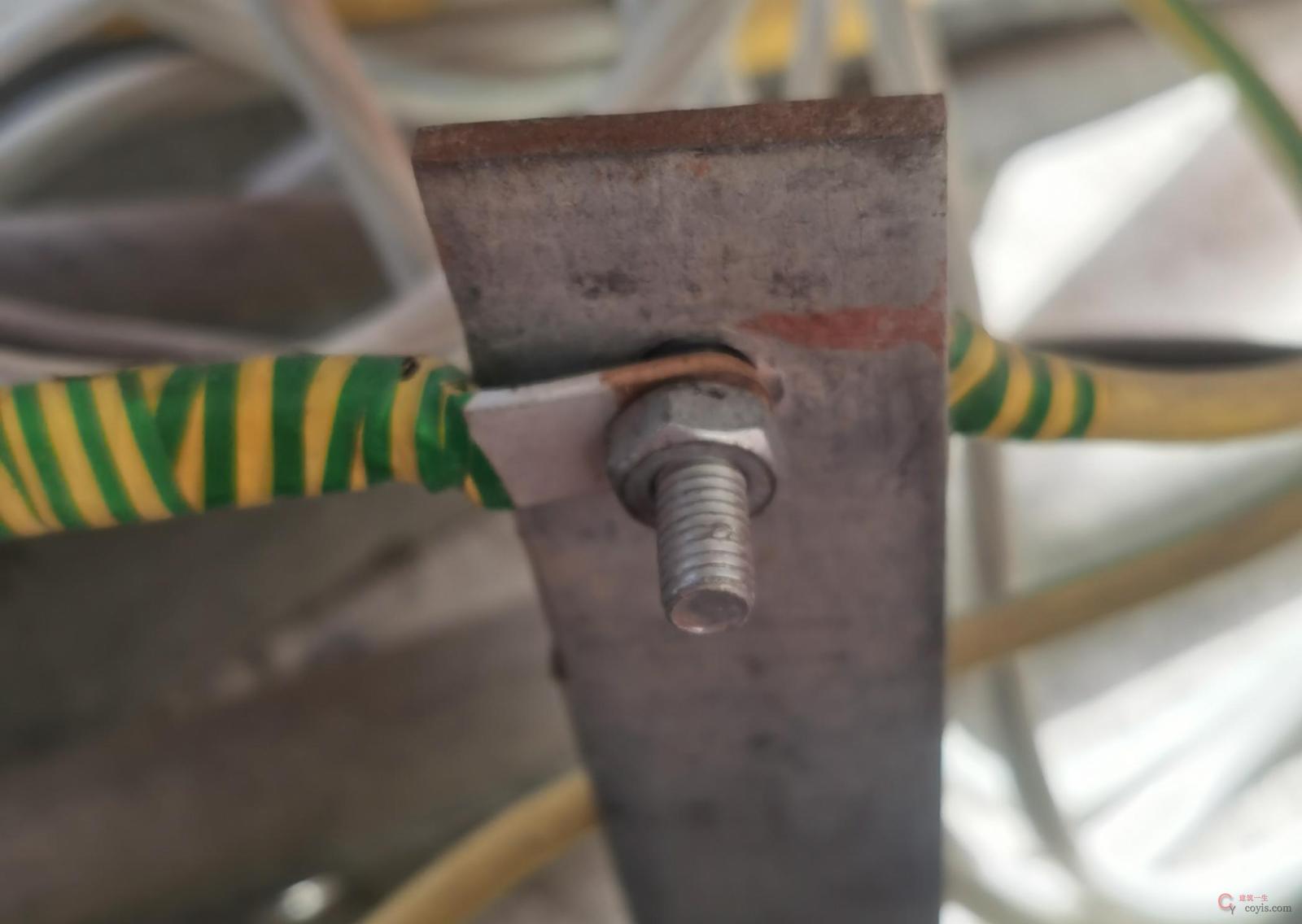

3.接地线与接地端子的连接处宜采用铜鼻压接,不能直接缠绕。

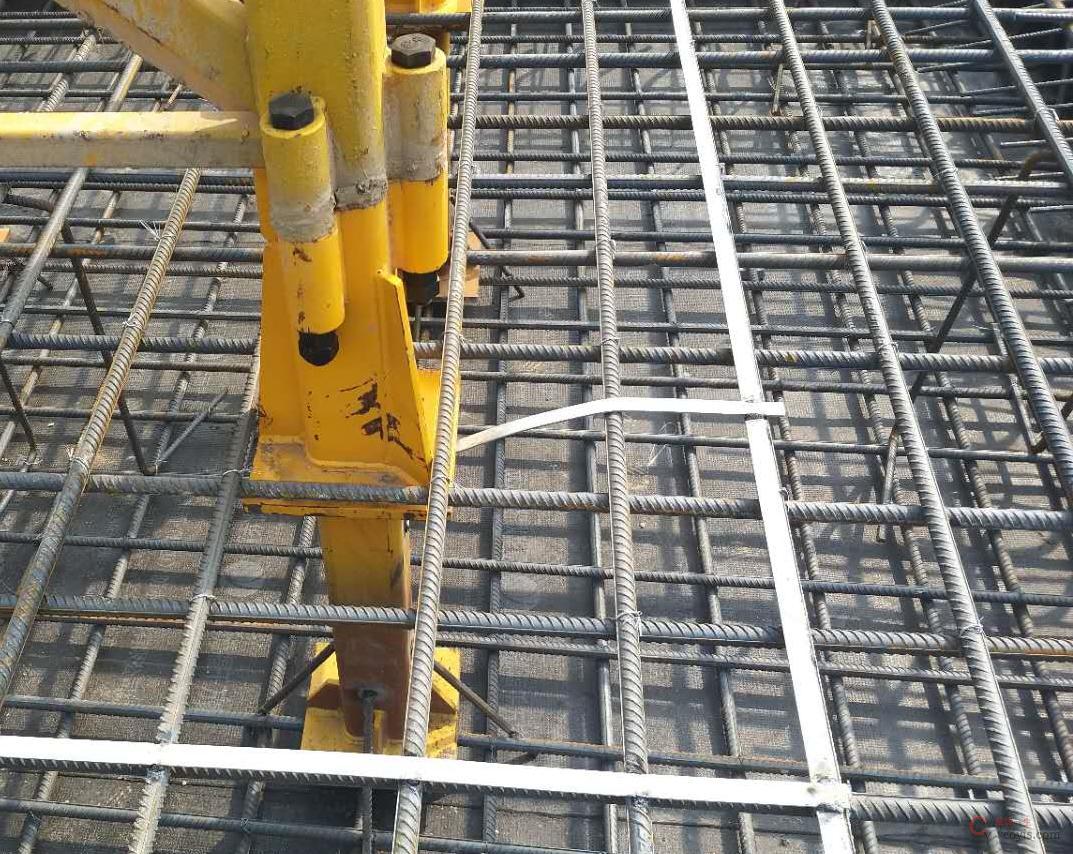

4.保护零线必须采用黄绿双色线,不得采用其他线色取代。塔吊等大型设备的接地体引出扁钢应采用螺栓将其与标准节相连接,不得将引出扁钢焊接在标准节上破坏塔吊主体结构。

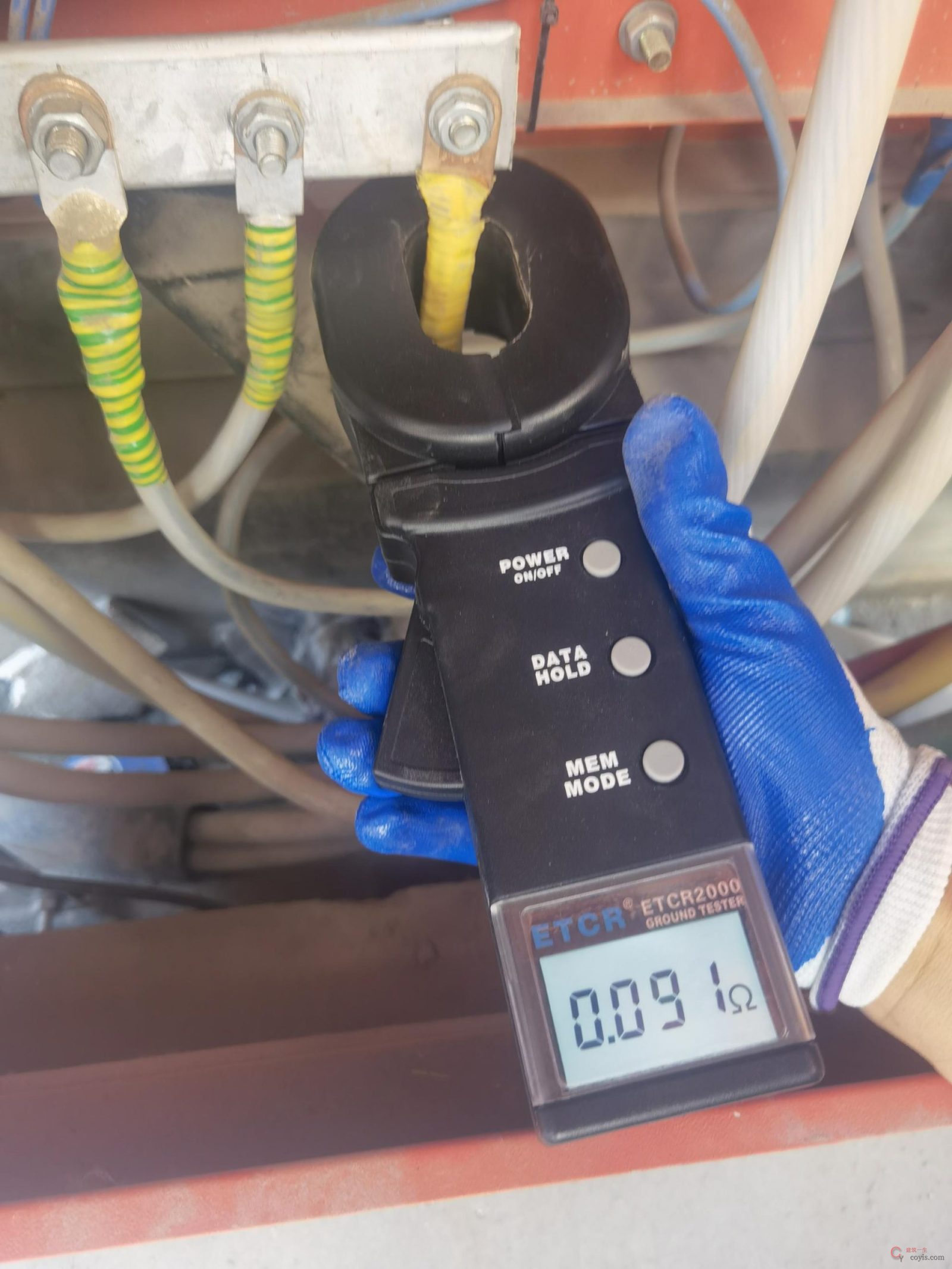

5.工作接地电阻≤4Ω;重复接地电阻≤10Ω;防雷接地电阻≤30Ω。可用电阻测试仪、绝缘电阻表等测试电阻值。
9 照明

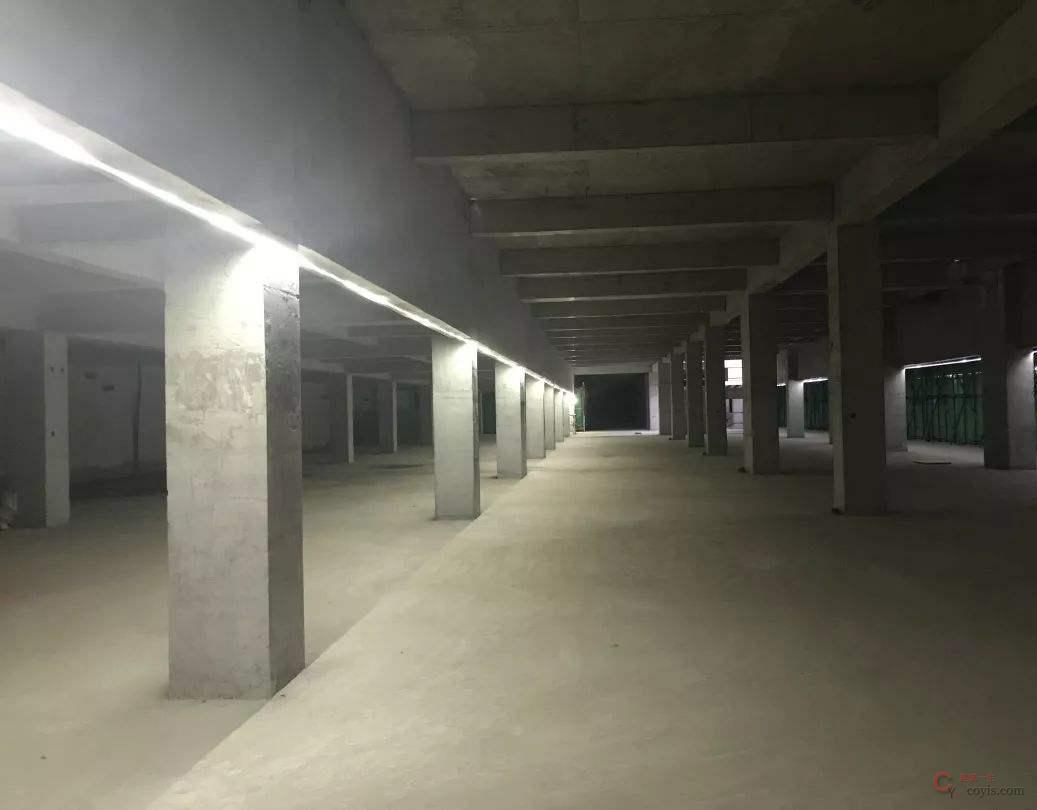

1.一般场所宜选用额定电压为220V的照明器。室外220V灯具距离地面≥3m,室内220V灯具距离地面≥2.5m。

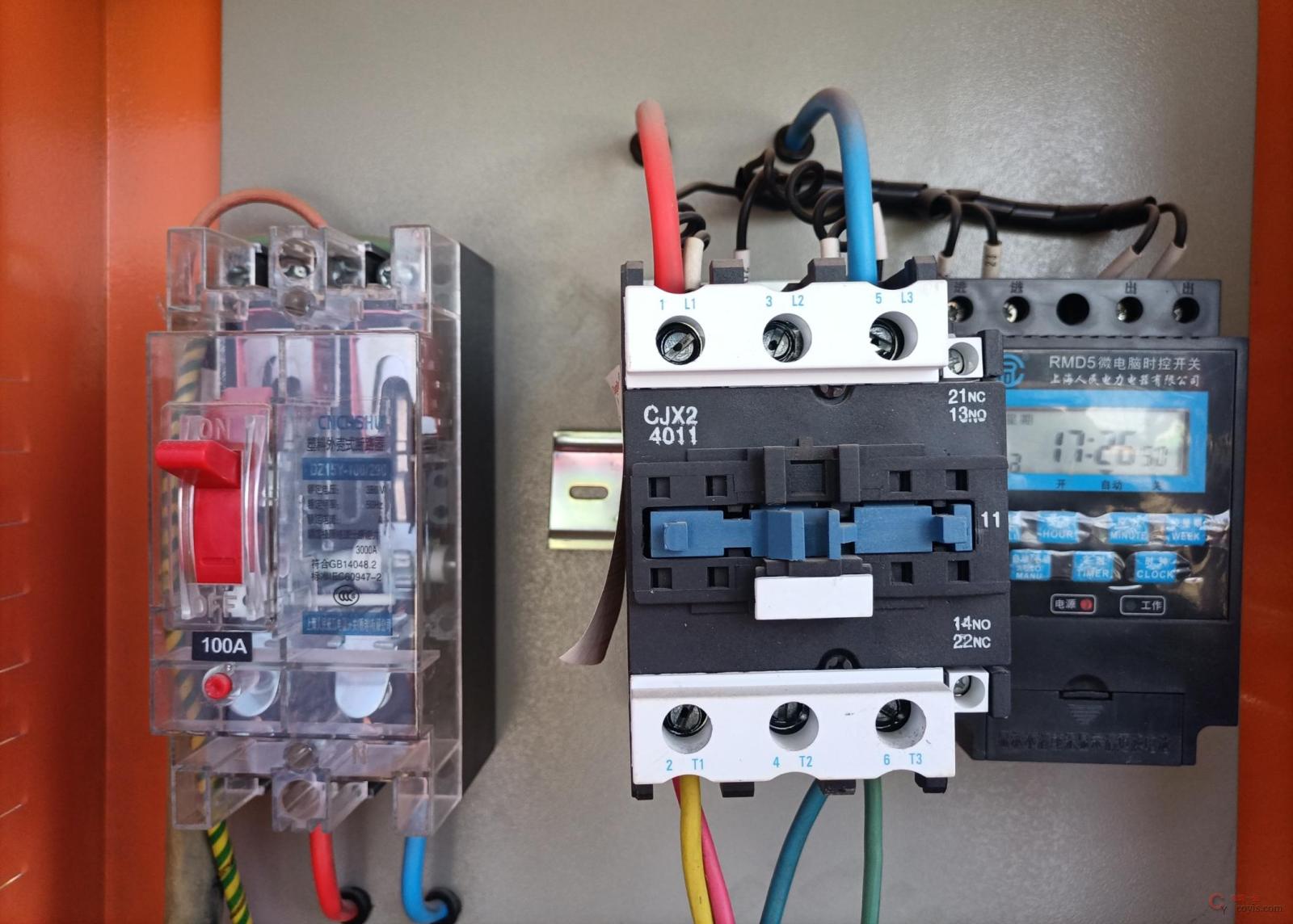

2.照明灯具的金属外壳必须与PE线连接,照明开关箱内必须设置隔离开关、短路与过载保护器和漏电保护器。
3.隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度<2.5m等场所的照明,电源电压≤36V;在潮湿和易触及带电体场所的照明电源电压≤24V;在特别潮湿的场所,导电良好的地面、锅炉或金属容器内工作的照明,电源电压≤12V。
4.应设置照明专用开关箱。

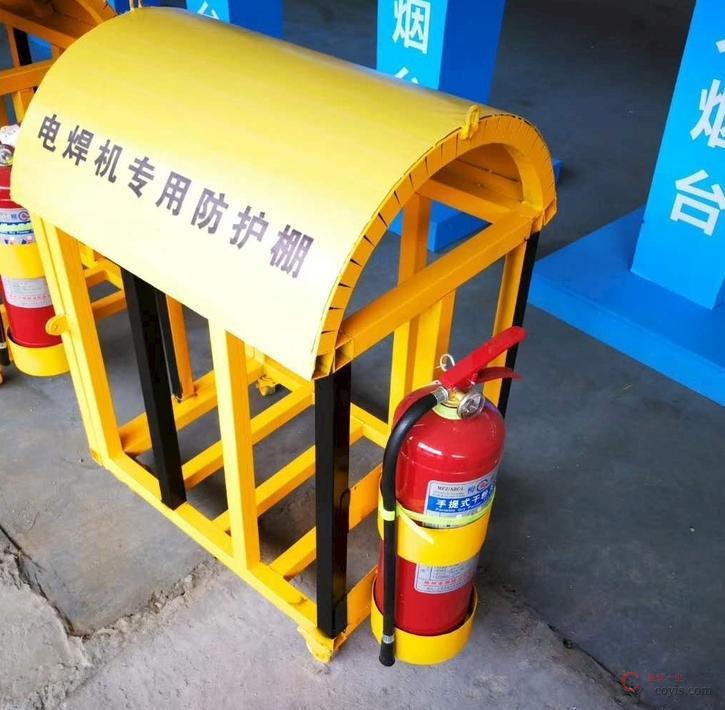

10 电焊机

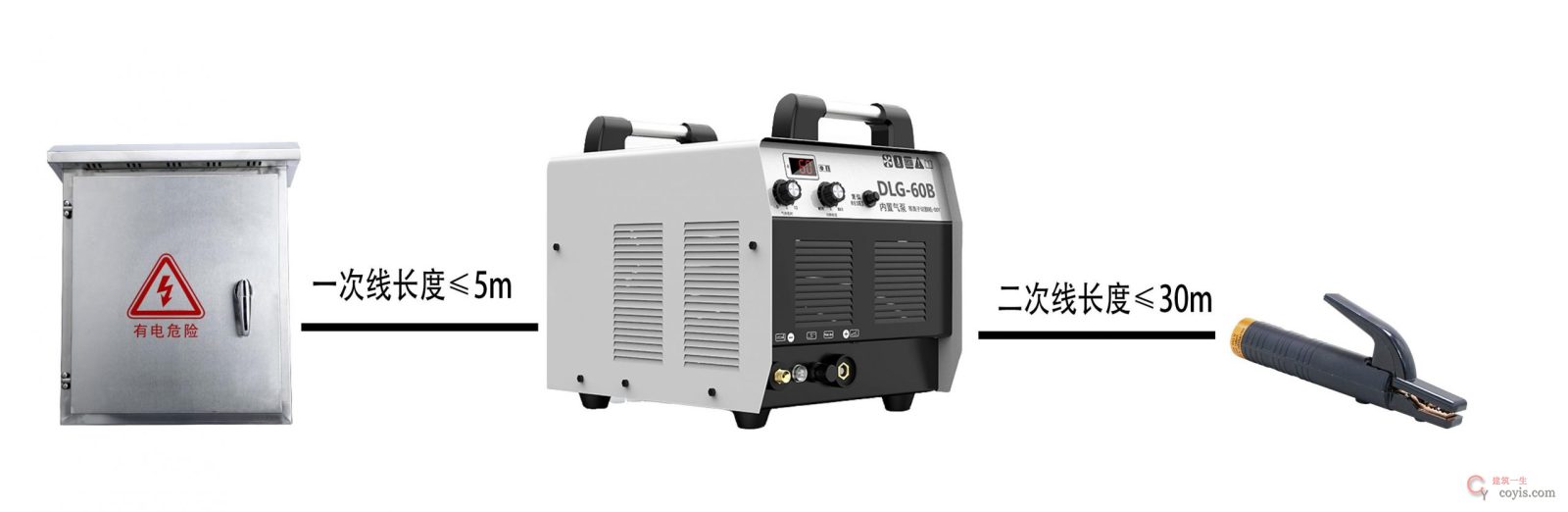

1.电焊机变压器的一次侧电源线长度≤5m,其电源接线处必须设置防护罩。
2.电焊机二次侧焊把线应采用防水橡皮护套铜芯软电缆线,电缆长度≤30m。
3.使用电焊机焊接时必须穿戴防护用品,严禁露天冒雨从事电焊作业。

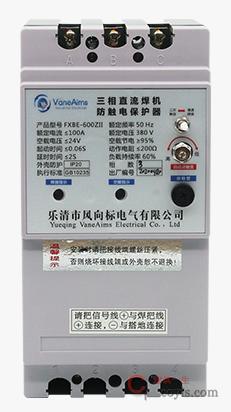

4.交流电焊机应安装二次侧触电保护器。
