水电施工怎么放线?

来源:新筑课堂
如有侵权,请联系删除


装修未动,水电先行,水电在装饰项目中一向是举足轻重的环节,给水、排水,电管、电线就像人体的经络,一点不通,内伤就来了,势必要耗费大量人力、物力、财力进行修复。



本篇文章关于水电工程放线技术交底及放线要求

将分别从以下3个方面进行展开:

1、放线技术交底

2、现场放线要求–强弱电放线的区分

3、放线验收要求

一、放线技术交底

1、装饰放线:

装饰放线采用黑色

2、强电放线:

采用红色,开关插座、灯具根据实际尺寸做模板喷色或打印粘贴;

3、弱电放线:

采用黄色(烟感、喷淋、广播、摄像等);

4、成品化安装放线:

成品化安装放线采用绿色

5、空调新风放线:

采用蓝色,面板及风口做模板喷色或打印粘贴;

6、配合项目部、活动家具及工艺品放线:

采用灰色,需要预埋部分要提前控制,烟感、喷淋等刻模板喷色或打印粘贴;

7、楼层位置原点、成品饰面板:

位置原点采用不锈钢刻十字线,地面氩焊制作;已完成饰面表面提前24小时用美纹纸黏贴后,彩色圆珠笔或铅笔放线。

8、细部放线:

细部放线要求,详见项目部现场粘贴的深化图纸。

二、现场放线要求–强弱电放线的区分

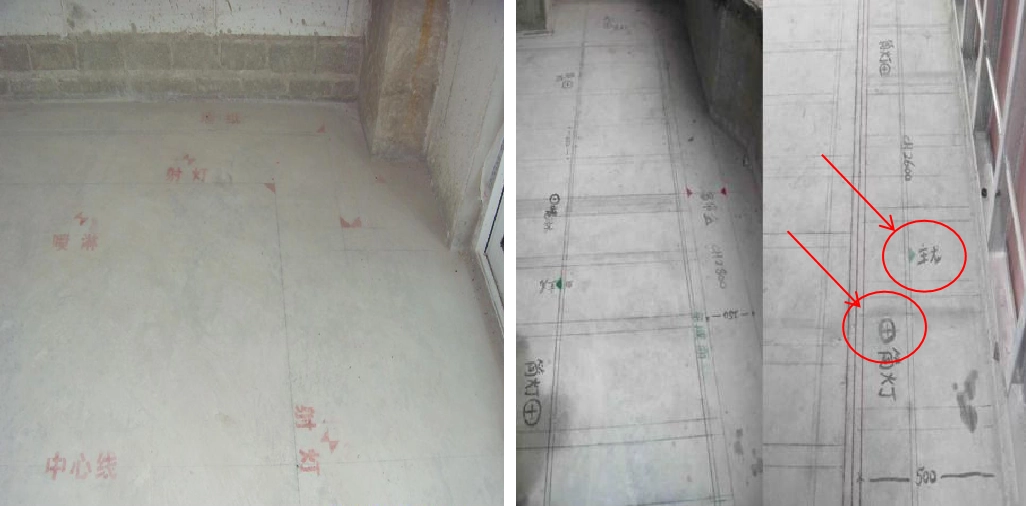

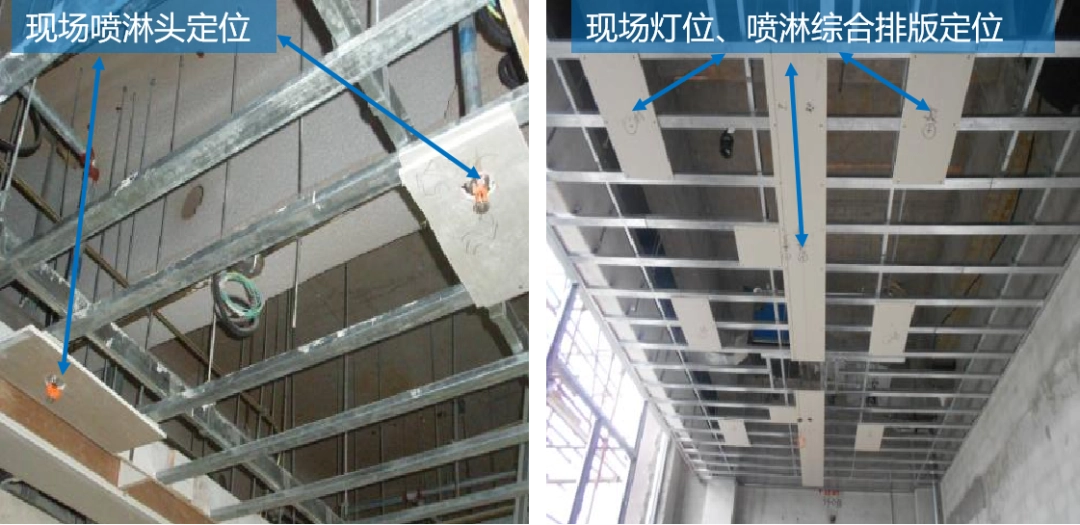

1、根据综合点位图进行施工放线,确定灯具、喷淋、烟感等点位,在此基础上才可以避免与主龙骨和副龙骨点位的碰撞,同时对天花造型的完成面进行放线能有效的保证尺寸的准确性和统一性。

放线过程管控△

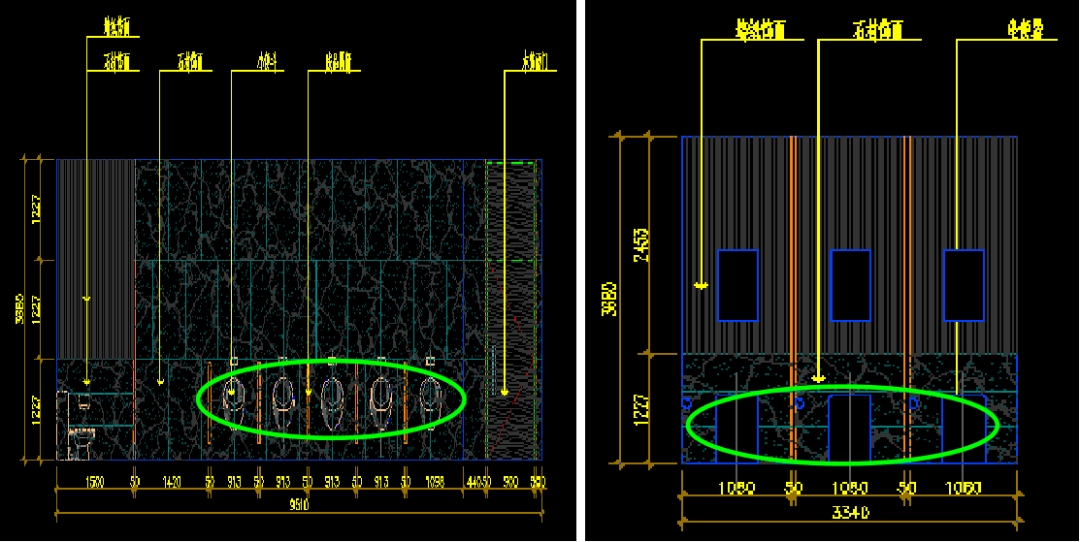

2、卫生间水电重点部位图纸深化,小便斗、蹲便器在石材排版完成后应根据地面所放线来确认,安装完成后洁具是否居中。

放线节点△

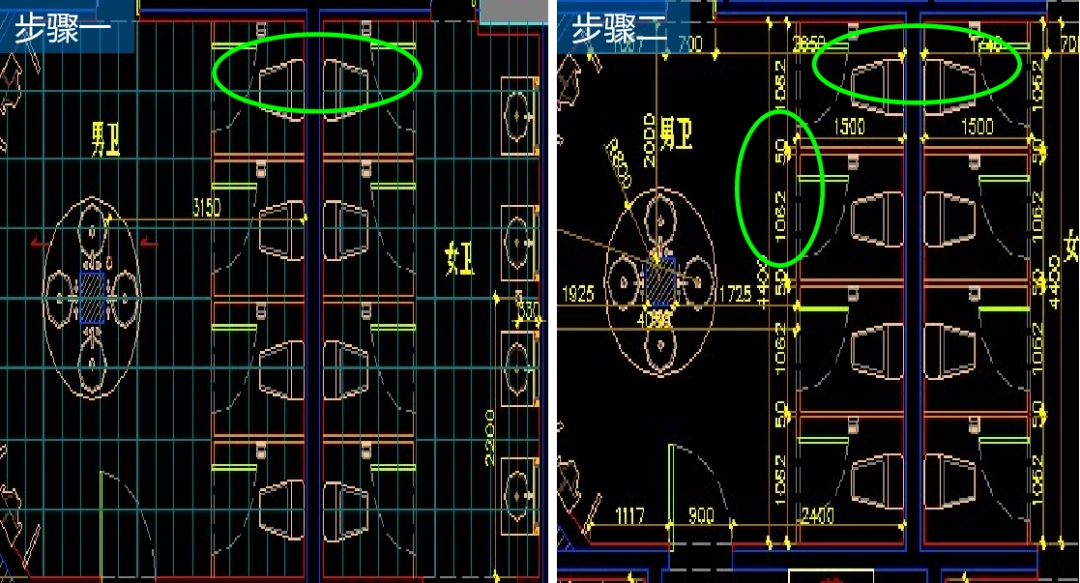

3、图纸深化时应考虑水电洁具安装尺寸是否能够符合现场施工的具体要求,是否要改动要进一步说明。

放线节点△

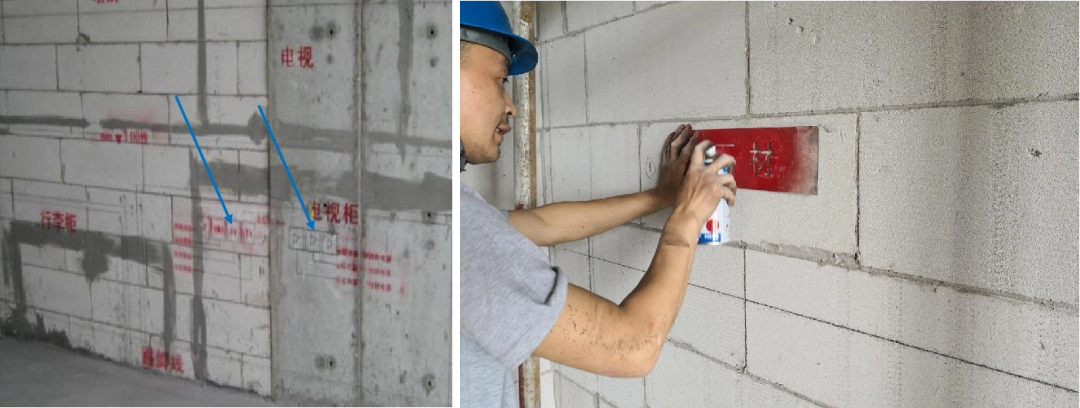

4、墙面放线时应先用准备好的模板,再用喷漆将其图标喷到墙面上;对照图纸确认各个点位是否正确,有无偏差。

放线喷涂△

三、放线验收要求

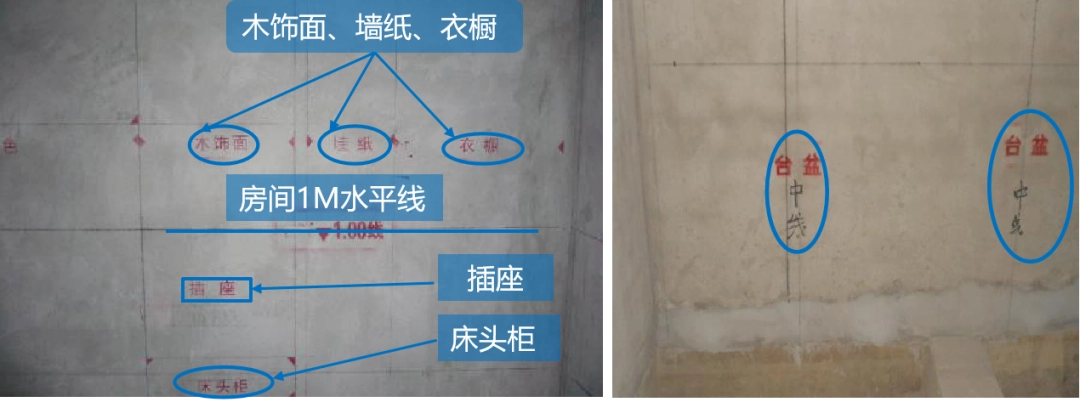

1、墙面定位

墙面点位排版定位、开关插座排版时必须在木饰面、墙纸中心点位上

卫生间脸盆排版定位时应考虑安装脸盆中心与给水、排水预埋管路的中心一致

放线专业人员配合要求△

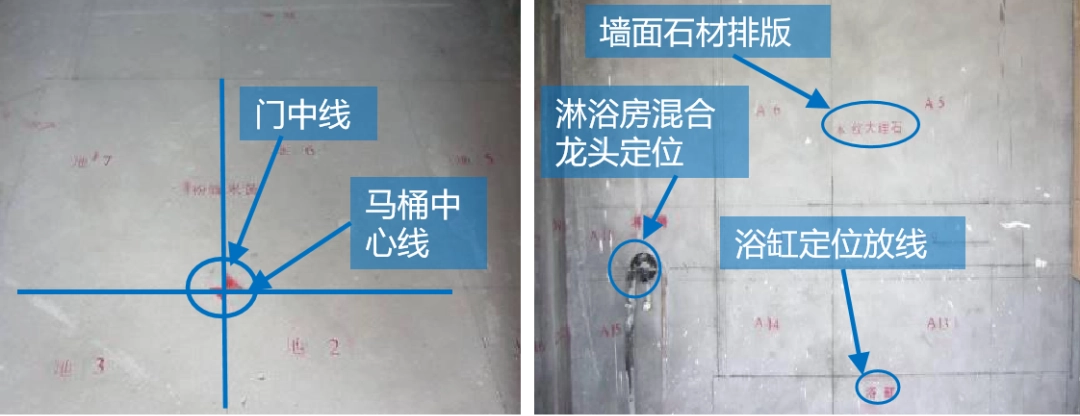

2、卫生间淋浴房定位

1)卫生间地面定位、放线及石材定位、放线跟石材分割排版;

2)墙面淋浴房混合龙头定位时应根据淋浴房大小尺寸居中来定位,其高度应根据设计标高来定位;

3)浴缸定位时应考虑其浴缸排水、给水口位置及检修口位置,确保符合安装要求。

放线专业人员配合要求

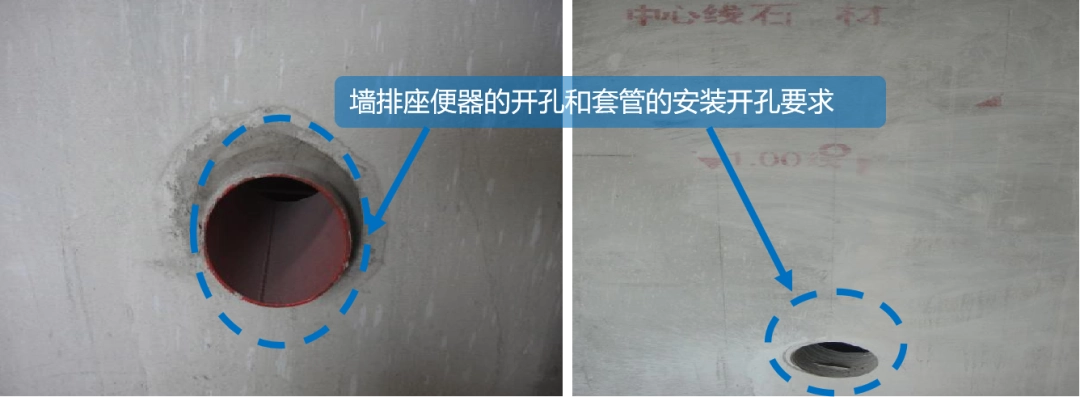

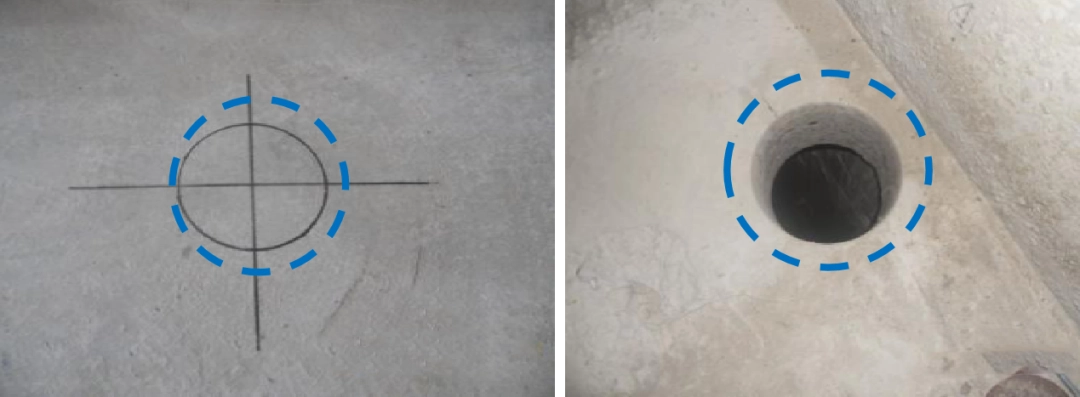

4)卫生间排水管的定位,施工员对水电班组长进行装饰基层线和完成面线现场交底,水电需根据设备安装图纸、装饰图纸尺寸要求结合现场放线,确定点位后,施工员确认无误,进行定位开孔。

放线-定位-开孔

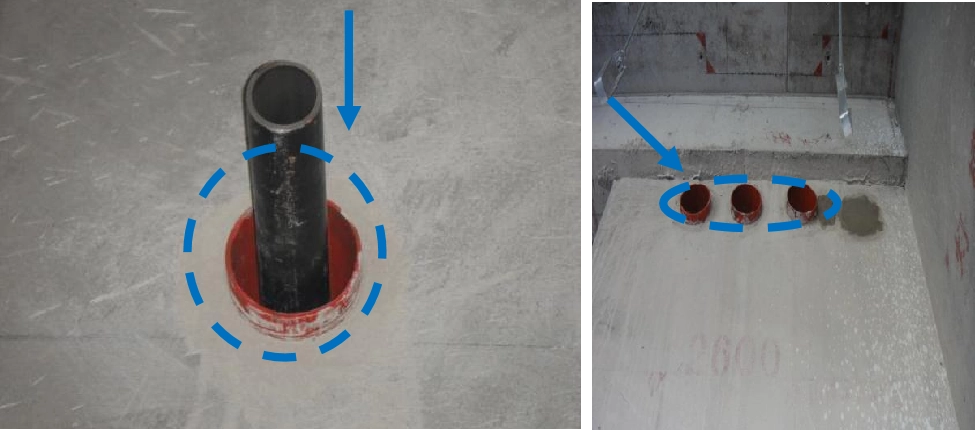

3、给排水管定位

给排水管的过墙套管开孔尺寸要根据管径的大小加上保温棉的厚度,套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。

放线-定位-开孔

4、定点定位统一要求

 为保证各专业安装时顶、地、墙面点位能够准确无误的到位,应由精装修单位配合各安装单位进行放线、定位;点位放线完成后应由各个专业进一步确定所放线的准确性。

放线定位的验收

水电施工过程中,要注意的很多,以上水电施工技术交底只是其中一部分,如有问题,要及早发现,及早解决,及早预防。想要做好水电工程,除了亲临现场施工获取经验,更重要的的是具备体系化思维。所以,进阶学习一系列关于装饰水电全过程管控知识要点的课程必不可少。
