史上最全!图文详解开关、插座的分类,超赞!

来源:水电工论坛

如有侵权,请联系删除



开关、插座是家装中必不可少的物品,开关、插座的种类繁多,不同种类有不同的用法。开关插座有哪些分类?今天就为大家介绍开关、插座的分类方法。

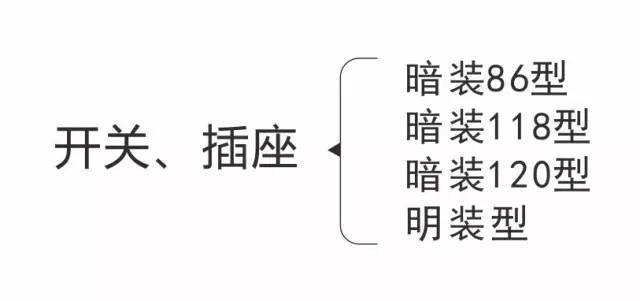

一、安装使用习惯的分类

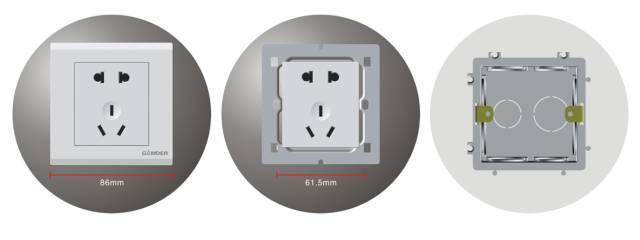

暗装86型面板尺寸长86mm*86mm的正方形面板,适用于照明线路和开关插座在墙里暗设的情况,需要先预埋底盒

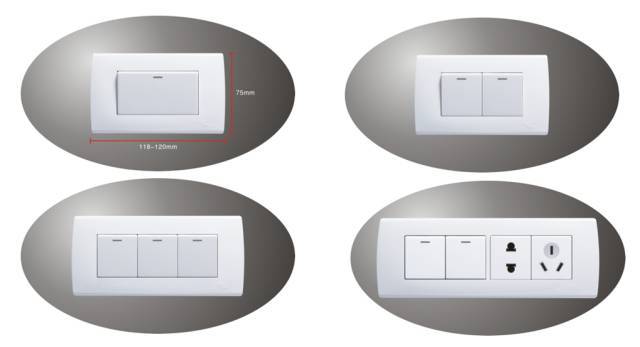

暗装118常见的模块以1/2为基础标准,即在一个横装的标准118mm*74mm面板上,能安装下两个1/2标准模块。模块按大小分为1/21位两种。适用于照明线路和开关插座在墙里暗设的情况,需要先预埋底盒。

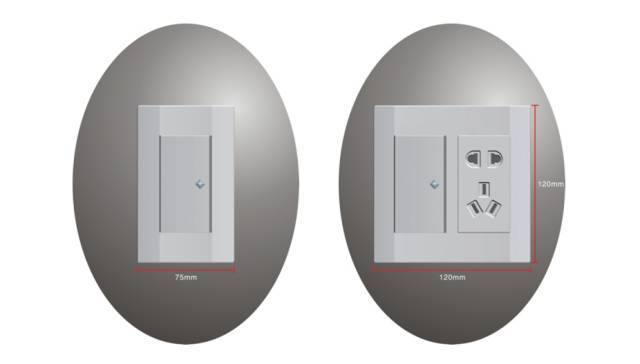

暗装120指面板的高度为120mm120型开关的外形尺寸有两种,一种为单连(70mm*120mm),一种为双连(120mm*120mm),模块按大小分为1/32/31位三种。

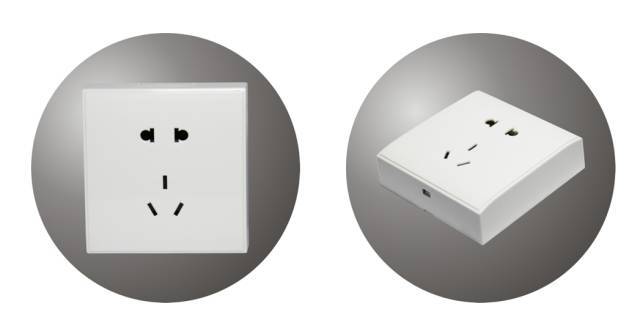

明装型:自带底盒,可直接安装在墙面的开关插座类型。

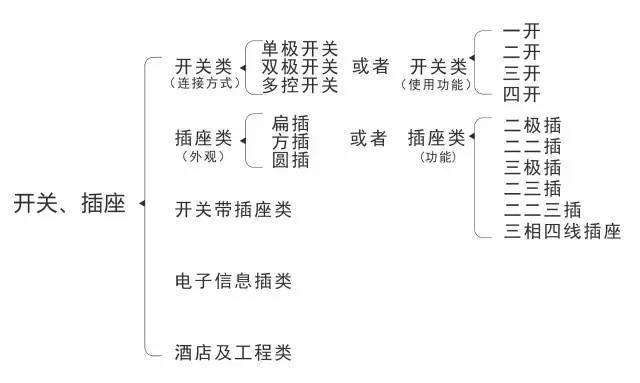

二、使用功能的分类

开关类(连接方式)

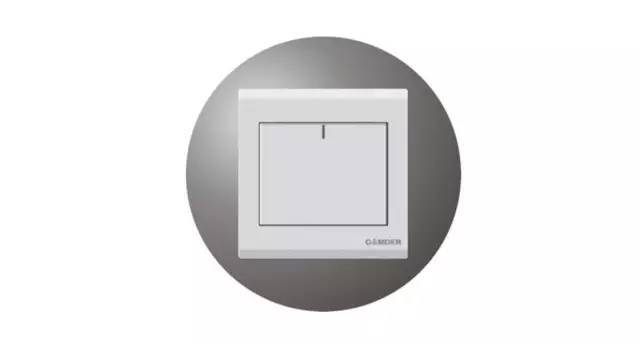

单极开关控制火线的接通与断开。

双控开关:需两个开关配合使用,可同时控制一个负载。例如,在卧室的门口和床边分别装上一个这样的开关,躺在床上时就不必下床走到门口去关灯,直接按下床边的开关就好了!经常使用的地方有:厨房和客厅之间;比较大的客厅两头;卧室的门口和床边;阳台内外两侧等。

多控开关三个开关同时控制一路负载通断

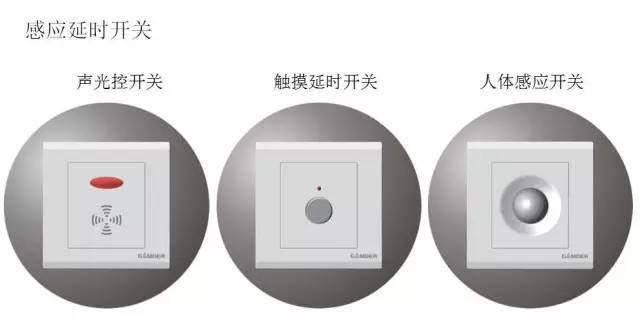

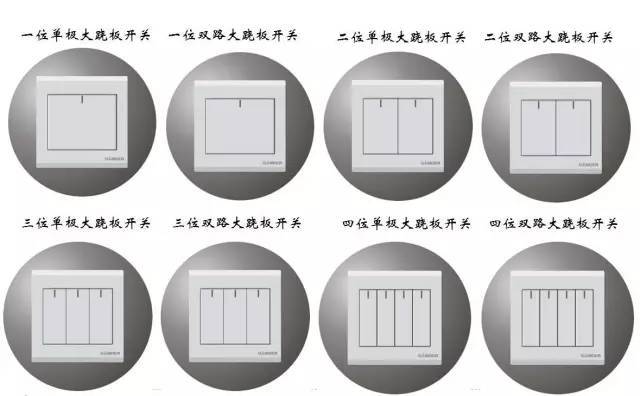

开关类(使用功能)一开、二开、三开、四开指开关上的按键,又名:一位、二位、三位、四位或单联、双联、三联、四联

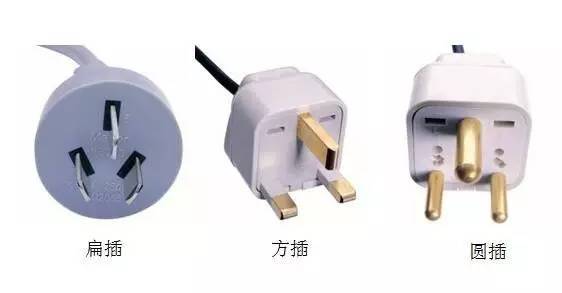

插座类(外观)

扁插中国、美国、加拿大、日本等国家及地区使用;

方插:香港、英国,新加坡等国家及地区使用

圆插:欧洲国家使用

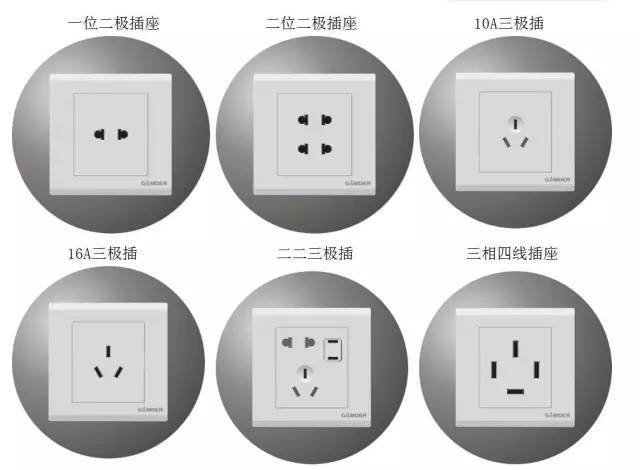

插座类(功能)二极插、二二插、三极插、二三插、二二三插、三相四线插座

小知识:16A用于空调等大功率电器,10A用于普通电器。

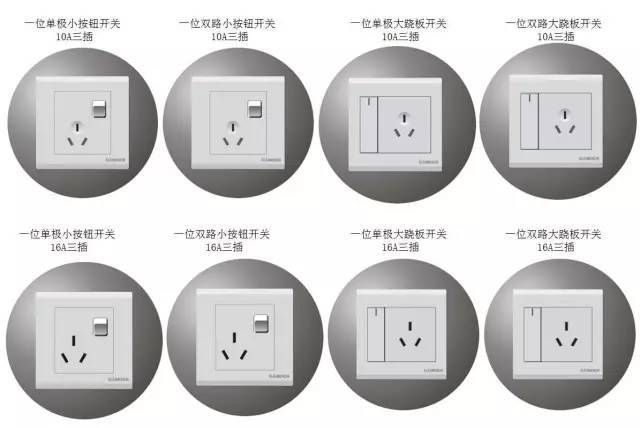

开关带插座类


小知识:带开关插座:不用拔下插头,只需将插座上的开关关闭就可以切断电源,不至于拔下来的电线吊着影响美观,比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉;插座上的开关也可用于控制灯。

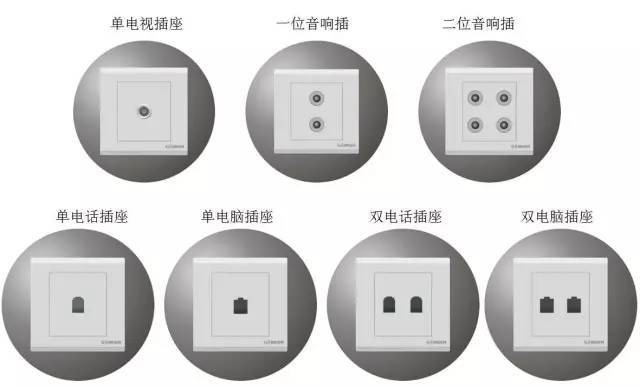

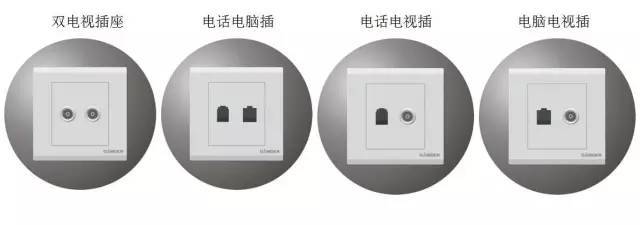

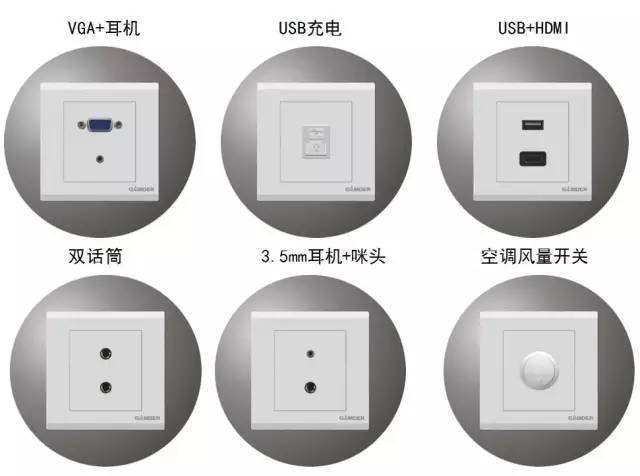

电子信息类

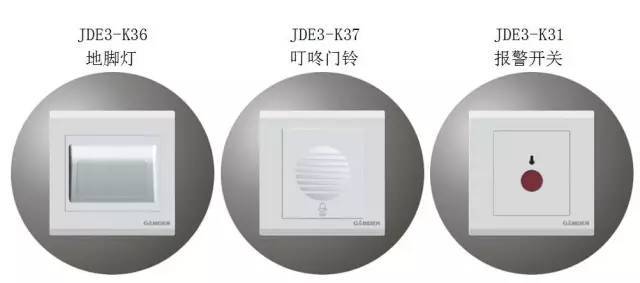

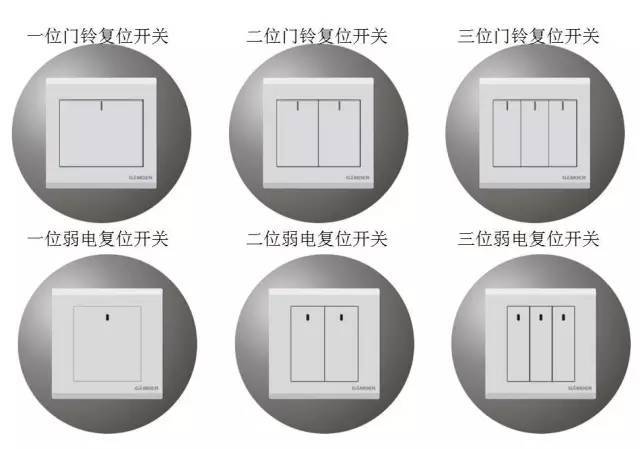

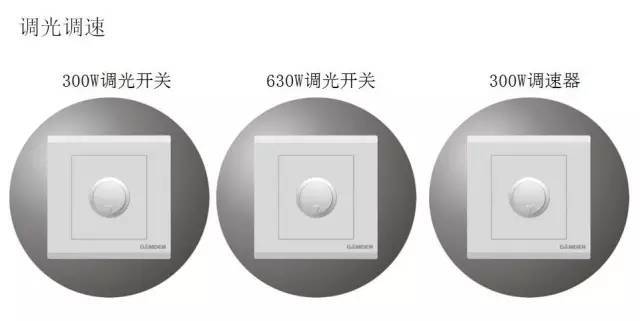

酒店及工程类
