【图说】 栏杆工程质量通病预防及控制要点

本文主要从栏杆工程的质量控制要点、质量通病及参考规范入手介绍栏杆工程的施工,最后以一组样板工程结尾,让我们充分了解栏杆工程的施工。

控制要点

1)住宅工程栏杆立杆净距不应超过110mm

2)扶手高度不应小于0.9m;

3)护栏高度多层住宅不应低于小于1.05m、中高层、高层住宅不应低于1.1m;

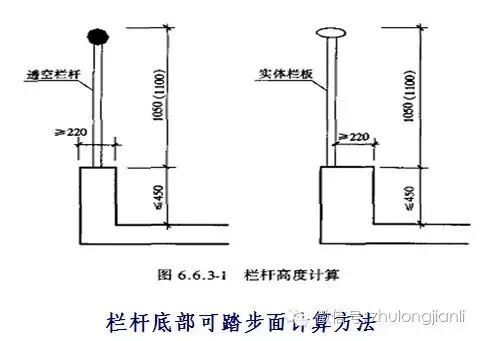

4)当栏杆下方翻口宽度大于22cm且高度小于45cm时为可踏步面,需从翻口面计算栏杆高度;

质量通病

【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点

相关规范摘要

《住宅建筑规范》  GB50368-2005

5.1.7  外窗窗台距楼面、地面的净高低于0.90m时,应有防护设施。六层及六层以下住宅的阳台栏杆净高不应低于1.05m,七层及七层以上住宅的阳台栏杆净高不应低于1.10m。防护栏杆的垂直杆件间净距不应大于0.11m。

5.2.2  外廊、内天井及上人屋面等临空处栏杆净高,六层及六层以下不应低于1.05m;七层及七层以上不应低于1.10m。栏杆应防止儿童攀登,垂直杆件间净空不应大于0.11m。

《住宅设计规范》    GB 50096-2011

5.6.2阳台栏杆设计必须采用防止儿童攀登的构造,栏杆的垂直杆件间净距不应大于0.11m,放置花盆处必须采取防坠落措施;

5.6.3阳台栏板或栏杆净高,六层及六层以下不低于1.05m;七层及七层以上不应低于1.10m;

5.8.1窗外没有阳台或平台的外窗,窗台距楼面、地面的净高低于0.90m时,应设置防护措施;

5.8.2当设置凸窗时应符合下列规定;

1)窗台高度低于或等于0.45m时,防护高度从窗台面起算不低于0.90m;

2)可开启窗扇窗洞口底距窗台面的净高低于0.90m时,窗洞口应有防护措施。其防护高度从窗台起计算不应低于0.90m

5.8.3底层外窗和阳台门、下沿低于2.00m且紧邻走廊或公用上人屋面上的窗和门,应采取防卫措施;

6.1.1楼梯间、电梯厅等公用部分的外窗,窗外没有阳台或平台,且窗台距楼面、地面的净高小于0.90m时,应设置防护设施;

6.1.2公共出入口台阶高度超过0.70m并侧面临空时,应设置防护措施,防护设施净高不低于1.05m;

6.1.3外廊、内天井及上人屋面等临空处的栏杆净高,六层及六层以下不应低于1.05m,七层及七层以上不应低于1.10m;护栏杆必须采用防止儿童攀登的构造,栏杆的垂直杆件净距不应大于0.11m。放置花盆处必须采取防坠落措施;

6.1.4台阶宽度大于1.80m时,两侧宜设置栏杆扶手,高度应为0.90m;

6.3.2扶手高度不应小于0.90m。楼梯水平段栏杆长度大于0.50m时,其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净距不应大于0.11m;

样板工程

【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点 【图书】 栏杆工程质量通病预防及控制要点
