插座回路剩余电流保护的切断时间要求

2021/07/11来源:电气设计圈
评论
9
摘要

建筑电气设计中,规范规定供手持式和移动式电气设备的插座回路均需要带剩余电流保护,额定剩余动作电流≤30mA,这点大家都比较清楚的。

建筑电气设计中,规范规定供手持式和移动式电气设备的插座回路均需要带剩余电流保护,额定剩余动作电流≤30mA,这点大家都比较清楚的。

插座回路剩余电流保护的切断时间要求
那么对于剩余电流动作时间要求,大家可能关注的比较少,依据GB50054-2011《低压配电设计规范》5.2.9条要求,供给手持式电气设备和移动式电气设备的末端线路或插座回路,TN系统的最长切断时间不应大于0.4s。(针对相导体对地标称电压为220V的)
插座回路剩余电流保护的切断时间要求
那么这个0.4s的时间是怎么得出来的?根据IEC标准,TN系统内发生接地故障后的预期接触电压Ut值按正常情况下计算出来的电压值在88V左右,这个预期接触电压所能引起人体心室纤颤的时间限值如下图所示,下图的L1是干燥环境下的预期接触电压和通电时间的曲线,L2是潮湿环境下的预期接触电压和通电时间的曲线,从预期接触电压88V查下图可以得出,其对应的通电时间在0.45s左右,因国际上较为通用的电压是230V,因此IEC将此通电时间值取0.4s。
插座回路剩余电流保护的切断时间要求

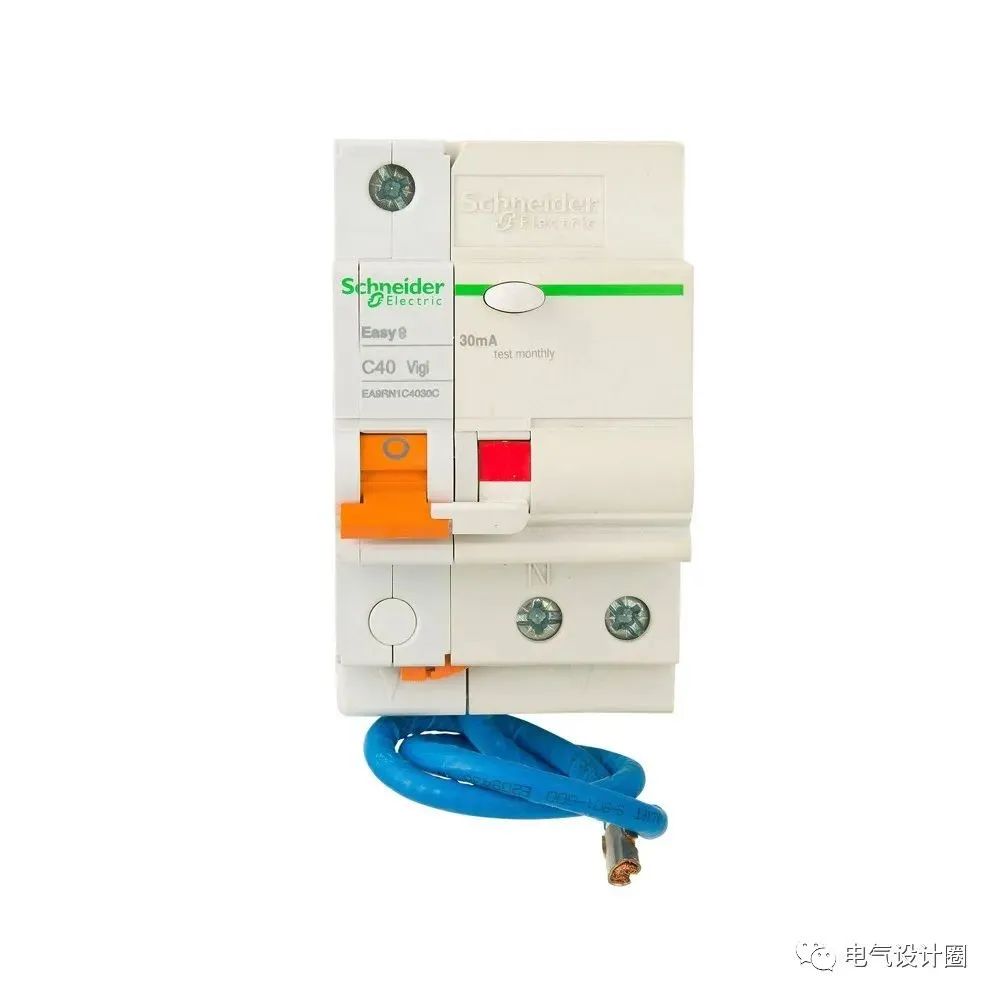

因此在设计中,我们在单相插座回路采用的剩余电流保护器,除了标注额定剩余动作电流≤30mA外,还应该标注其动作时间,一般采用瞬动型,瞬动型的动作时间一般在0.1s以内,可以满足剩余电流保护人身安全的规范要求。
