不降板照样做同层排水!

2021/12/13施工技术评论32阅读模式
摘要

不降板如何做同层排水?值得学习!

来源:建筑工程鲁班联盟

如有侵权,请联系删除

卫生间排水

当前的常规做法是两种

不降板异层排水 VS 降板同层排水



不降板异层排水

降板同层排水

同层排水正越来越广泛地取代异层排水

其最大的优点就是产权明晰

自家的问题在自家解决

器具管道可随意布置

也不存在管道噪声影响楼下等问题



不降板异层排水

降板同层排水



但是

如果结构没有降板

还想做同层排水怎么办?

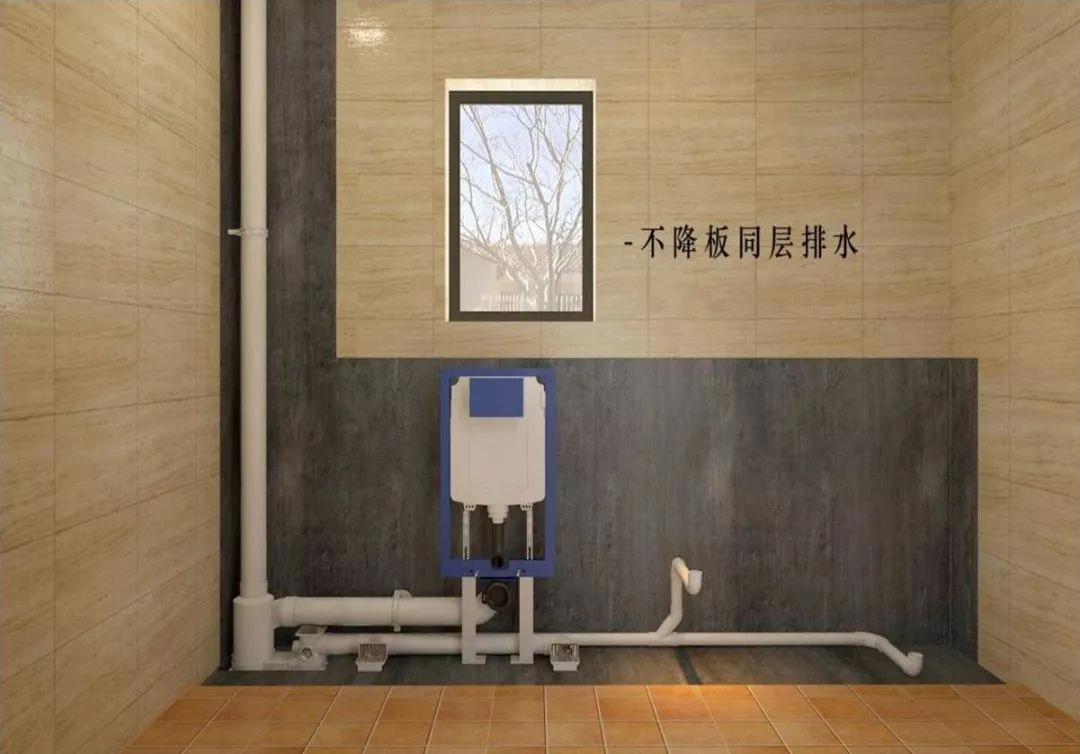

不降板同层排水

了解一下!





实际上,同层排水有三种方式:①降板式、②墙排式、③垫层式。其中,降板式就是我们最熟悉的常规方式,垫层式目前已经很少采用,墙排式就是上面视频演示的这种不降板同层排水方式



降板式

墙排式

垫层式

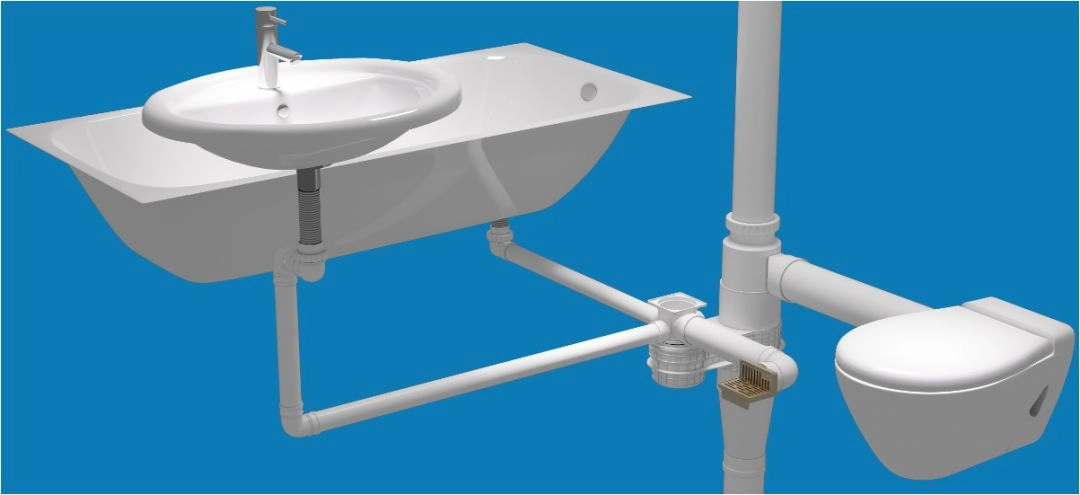

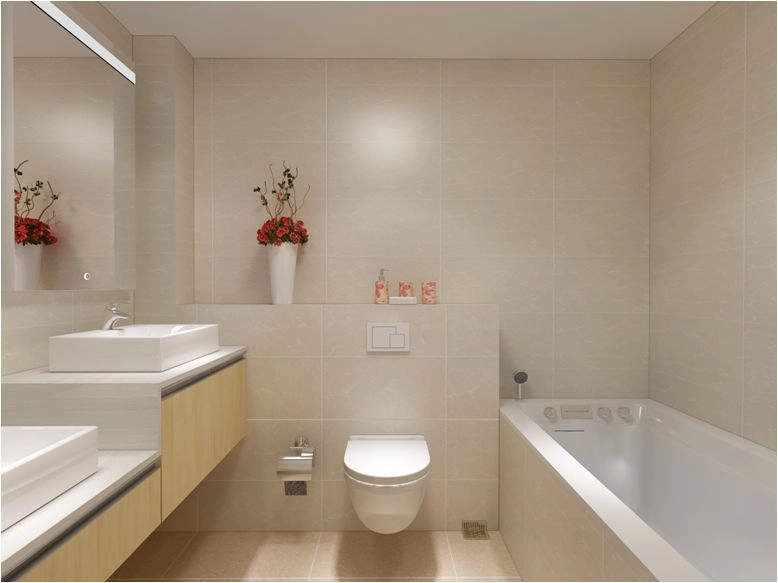

墙排式是由欧洲引入,是指卫生间洁具后方砌一堵假墙,形成一定的宽度的布置管道的专用空间,排水支管不穿越楼板在假墙内敷设、安装,在同一楼层内与主管相连接。墙排式同层排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器,主要构成件为:立管、支管、排水汇集器、L型地漏、隐蔽式水箱等。









不降板同层排水设计示例



排水支管平面图

排水支管系统图

排水汇集器安装

L形不降板地漏安装



不降板同层排水施工示例



1

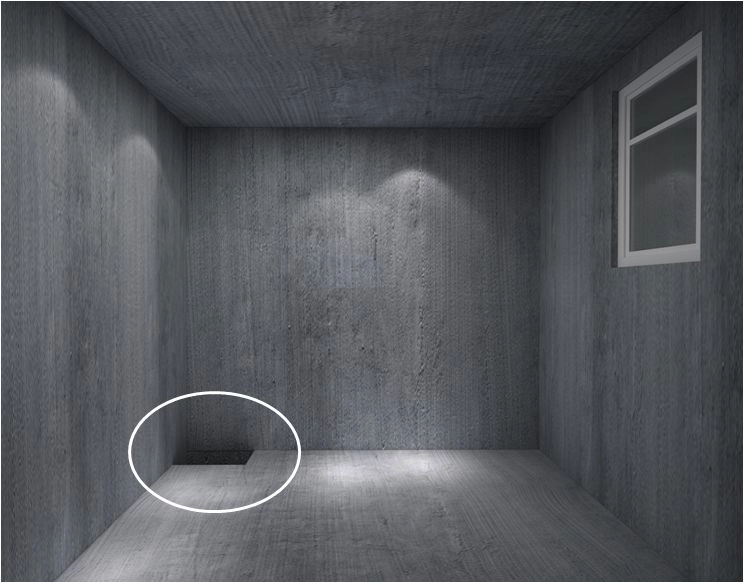

排水立管穿楼板预留孔洞450×250(特殊单立管)

2

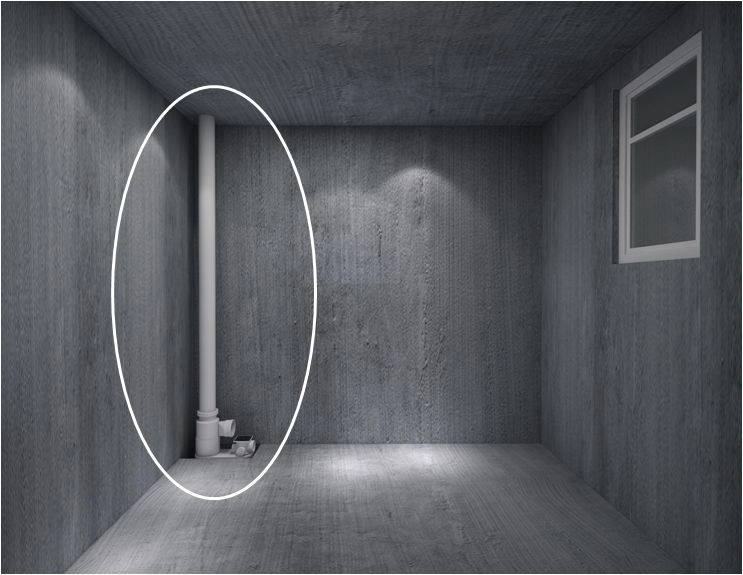

安装排水汇集器、排水立管

3

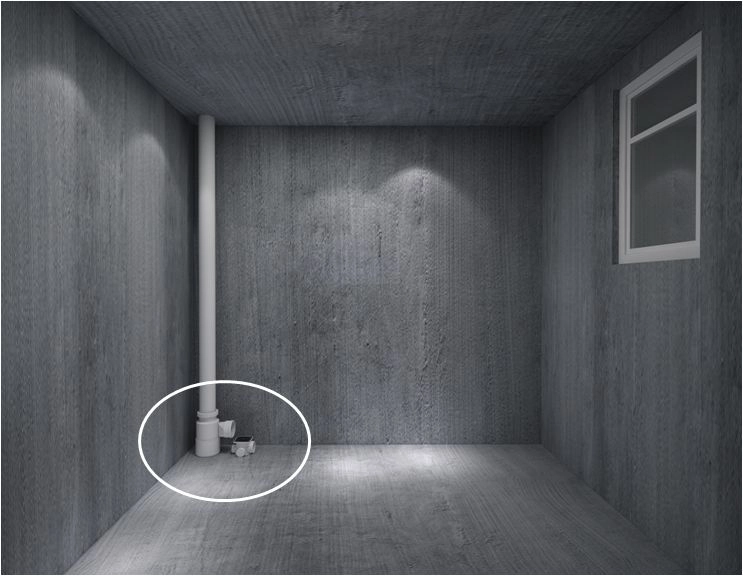

分两次填补孔洞

4

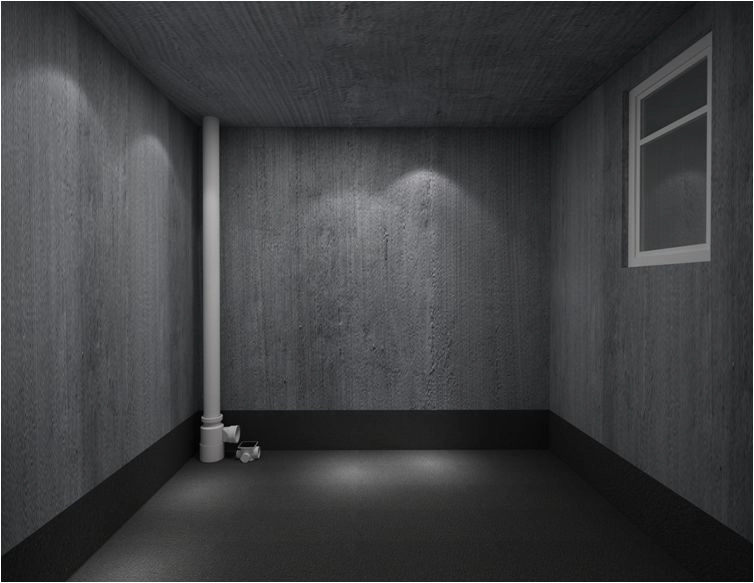

找平+防水

5

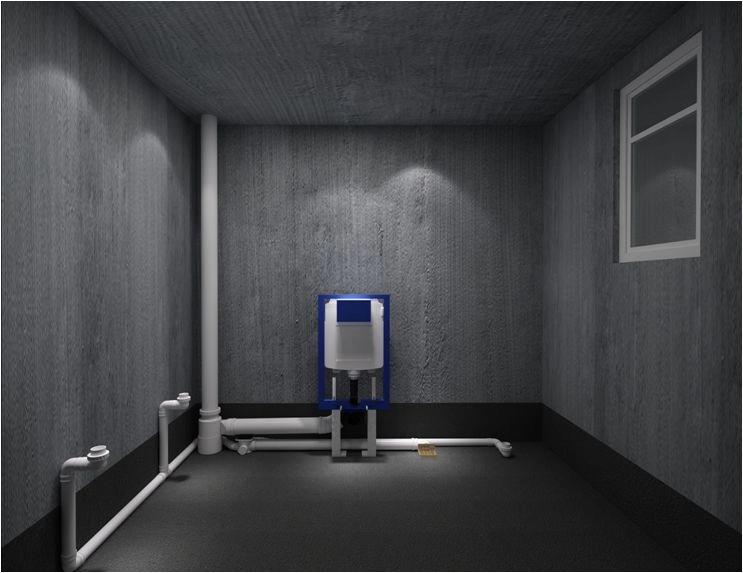

安装排水支管、马桶支架等

6

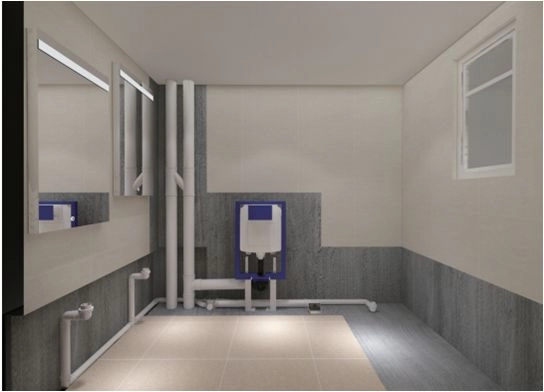

铺设墙地砖、安装洁具等
