防雷接地工艺质量管控要点

工艺质量管控要点一：接地、防雷装置

工艺流程：

防雷接地施工工艺

防雷接地的施工质量要求

防雷接地的焊接采用搭接焊，搭接长度应符合以下规定：

圆钢与圆钢搭接长度不应小于其圆钢直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）；圆钢与扁钢搭接时不应小于其圆钢直径的6倍，双面施焊；扁钢与扁钢搭接为扁钢不应小于其宽度的2倍，不少于三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）；扁钢与钢管或角钢焊接时，应紧贴3/4钢管表面或紧贴角钢外侧两面，上下两面使焊。焊接点的焊缝应饱满，不得有夹渣、咬肉、虚焊和气孔等缺陷，焊好后应清楚药皮，焊接点除埋设在混凝土内的不作处理外，其余的焊点均需采取防腐措施：刷防锈漆一道，银粉漆两遍。

1、基础接地装置施工质量要点：

按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，同时做好隐检记录。

接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，做防腐处理。

基础接地工程完工后，在各接地极引出线处作接地电阻测试，要求接地电阻R<1欧姆，未能达到要求时，须增加人工接地极，直到符合要求为止。

桩基础接地焊接大样图：

接地母线施工质量要点：

基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接

埋地接地扁钢的埋设深度符合设计和规范要求

2、防雷引下线施工质量要点：

避雷引下线暗敷设做法：

利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16㎜,防雷引下线位置最好对称，引下线间距不应大于25m。按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。

防雷引下线焊接质量要点：

柱内引下线与梁内均压环可靠焊接，采用双面焊接，搭接长度大于6D

柱筋引下线主筋对接焊，做好油漆标记

焊接点焊缝要饱满密实

防雷接地工艺质量管控要点

柱筋引下线与室外检测点连接示意图

防雷接地工艺质量管控要点

3、均压环（或避雷带）施工质量要点：

避雷带可以暗敷设在建筑物表面的抹灰层内，或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋相焊接，所以避雷带实际上也就是均压环。

利用结构圈梁里的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体，并与柱筋中引下线焊成一个整体。圈梁内各点引出钢筋头，焊完后，用圆钢（或扁钢）敷设在四周，圈梁内焊接好各点，并与周围各引下线连接后形成环形。同时在建筑物外沿金属门窗、金属栏杆处甩出30cm长φ12mm镀锌圆钢备用。外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点不应少于2处，与避雷带预留的圆钢焊成整体。预甩扁铁或圆钢不得超过30cm。

均压环（或避雷带）施工质量要点：

利用圈梁两根平行主筋与柱内引下线可靠焊接

梁内均压环焊接，采用双面焊接，焊缝搭接长度大于6D

引下线与梁内均压环可靠焊接，

4、等电位施工质量要点：

总等电位端子箱、局部等电位端子箱施工：根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。

A、卫生间等电位施工：

卫生间内便于检测位置局部等电位端子板，端子板与等电位联结干结连接。地面内钢筋网宜与等电位联届线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。等电位联结线采用截面不小于25mm×4mm的镀锌扁钢。

B、金属门窗等电位施工

a、据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时采用面积大于100mm×100mm的钢板，预埋件预留于柱角或圈梁角，与柱内或圈梁内主钢筋焊接。

b、用φ10镀锌圆钢或25mm×4mm镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。采用圆钢焊接时，搭接长度不小于100mm。

金属门窗等电位施工工艺一：

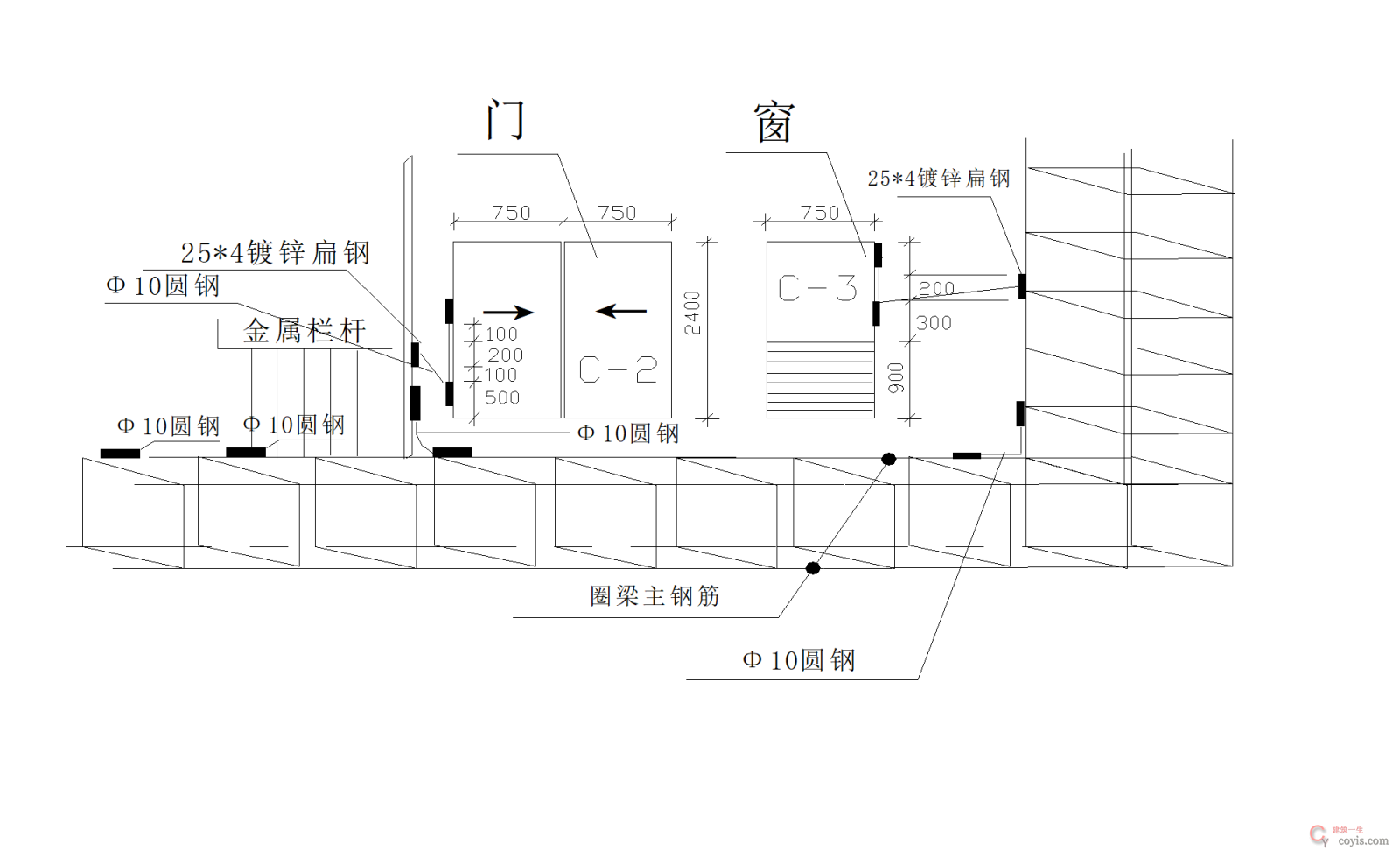

金属门窗等电位施工工艺二：

外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接

卫生间等电位施工质量要点：

卫生间等电位用预留接地钢筋，与均压环可靠焊接

卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满

防雷接地工艺质量管控要点

卫生间等电位端子箱施工质量要点：

卫生间等电位联结其金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。

5、避雷网施工质量要点：

A、明装避雷带采用Ф12㎜镀锌圆钢沿建筑物最外侧女儿墙边缘或屋顶明敷作接闪器，支架高度为10-15㎝，各固定点支持件间距不大于1m（水平直线部分0.8~1m，垂直直线部分1.5~2m），转弯处（从转角中心至支持件的两端）不大于0.3~0.5m。应尽可能随结构施工预埋支架或铁件,然后根据设计要求进行弹线及分档定位。

B、支架安装完成后应做支架拉力测试，每个支持件应能承受5㎏的向上垂直拉力。直线段小于10m的全数测试，大于10m的，每10m内测试3个。支持件经测试造成松动的，应重新用高标号水泥浇筑固定，带达到强度后逐个进行测试。 2、避雷网敷设应平正顺直，焊接采用搭接焊，搭接的钢筋应附在避雷网的下侧，焊接位置应在两支架中央处。焊接处打磨圆滑，刷一遍防锈漆，两遍银粉漆。

C、避雷带与各根引下线应相互连接。并在屋面上装设不大于20m*20m或24m*16m的网格。突出屋面的金属构件均应就近与避雷网做可靠连接。

防雷接地工艺质量管控要点
