22G101图集允许纵向受拉钢筋抗震搭接接头面积存有100%情况

22G101图集在今年已经发布,并于2022年5月1日实施。

小编在熟悉22G101图集的过程中发现,在16G101图集和《GB50204-2015混凝土结构工程施工质量验收规范》中规定的抗震等级为一、二、三级时钢筋搭接接头不大50%。这一条在22G101图集中取消了。

16G101图集规定

16G101-1 图集在第61页的表格中未列出100%搭接情况的计算系数,GB50204-2015 详细规定如下

5.7.4 当纵向受力钢筋采用绑扎搭接接头时,接头的设置应符合下列规定:

1、接头的横向净间距不应小于钢筋直径,且不应小于25mm;

2、同一连接区段内,纵向受拉钢筋的接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:

1)梁类、板类及墙类构件,不宜超过25%;基础筏板,不宜超过50%。
2)柱类构件,不宜超过50%。
3)当工程中确有必要增大接头面积百分率时,对梁类构件,不应大于20%。

检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不应少于3件;对墙和板,应按有代表性的自然间抽查10%,且不应少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵横线划分检查面,抽查10%,且均不应少于3面。



16G101图集,纵向受拉钢筋抗震搭接长度 lle

22G101图集规定

在新的22G101图集第2-6业(62页)表格说明部分第7条规定“当位于同一连接区段内的钢筋搭接及饿哦图面积百分率为100%时,Lle=1.6Lae。

也就是说在新版的图集中,当抗震等级为一、二、三级时是可以存在搭接接头面积百分率为100%的情况的,不过这时候的搭接长度是1.6倍的锚固长度。

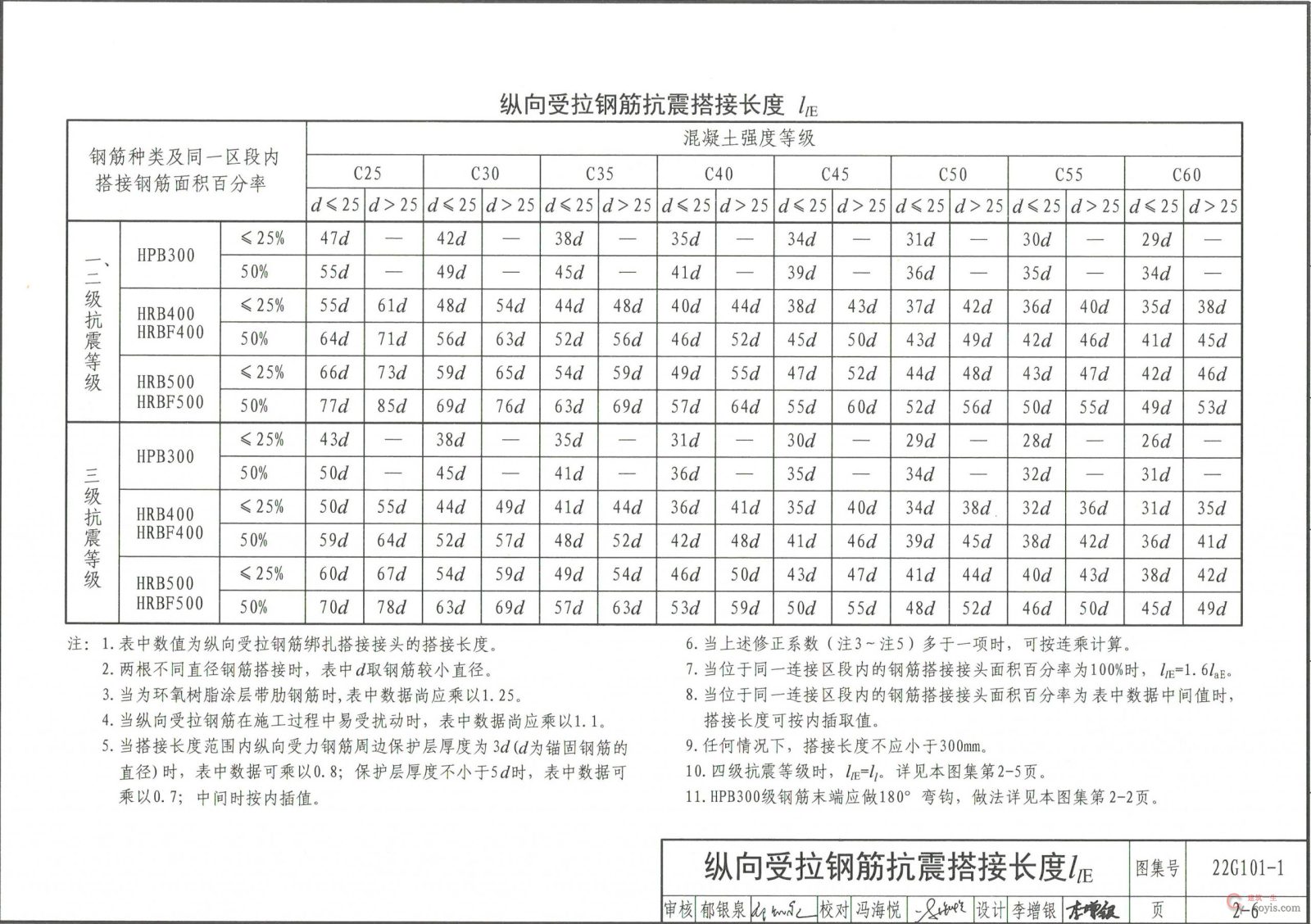

22G101 纵向受拉钢筋抗震搭接长度

小编以18的钢筋在正常施工条件下为例,其搭接长度为979.20mm。

抗震等级:三级抗震
混凝土等级:C35
钢筋型号:HRB400
钢筋直径:18mm

计算式结果:L=1.6×(18×34)=979.20

当然,我们这里讨论的是抗震受拉钢筋搭接,如果是架立筋,搭接长度只要大于150mm即可。

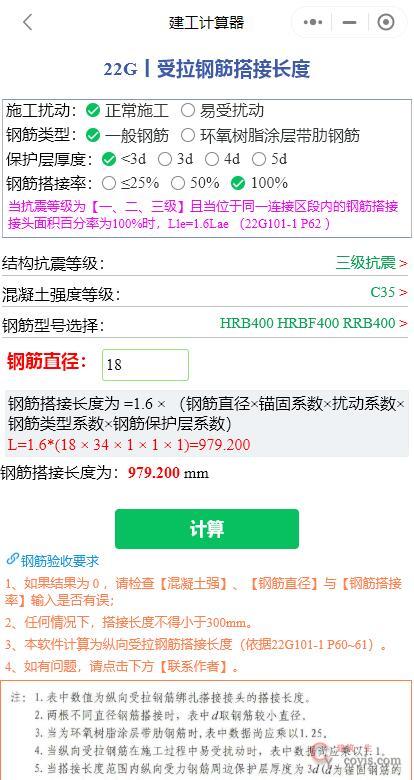

微信小程序计算
