超详细对比：22G101与16G101的区别

本文来源：公众号：注册结构、土木吧、土木智库、中国建筑标准设计研究院，推荐关注

如有侵权请联系删除

【图集简介】

22G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》是对16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》的修编。

本次修编按照《工程结构通用规范》GB 55001-2021、《建筑与市政工程抗震通用规范》GB 55002-2021、《混凝土结构通用规范》GB 55008-2021等强制性工程建设规范，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统地梳理、修订。

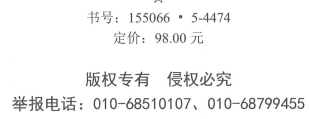

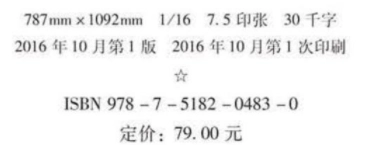

22G101-1共148页（含封面封底等），官方定价为98.00元，由中国标准出版社出版发行；16G101-1共124页，官方定价为79元，由中国计划出版社出版发行。印刷、复制、传播是违法行为。请支持购买正版！

【编制说明部分】

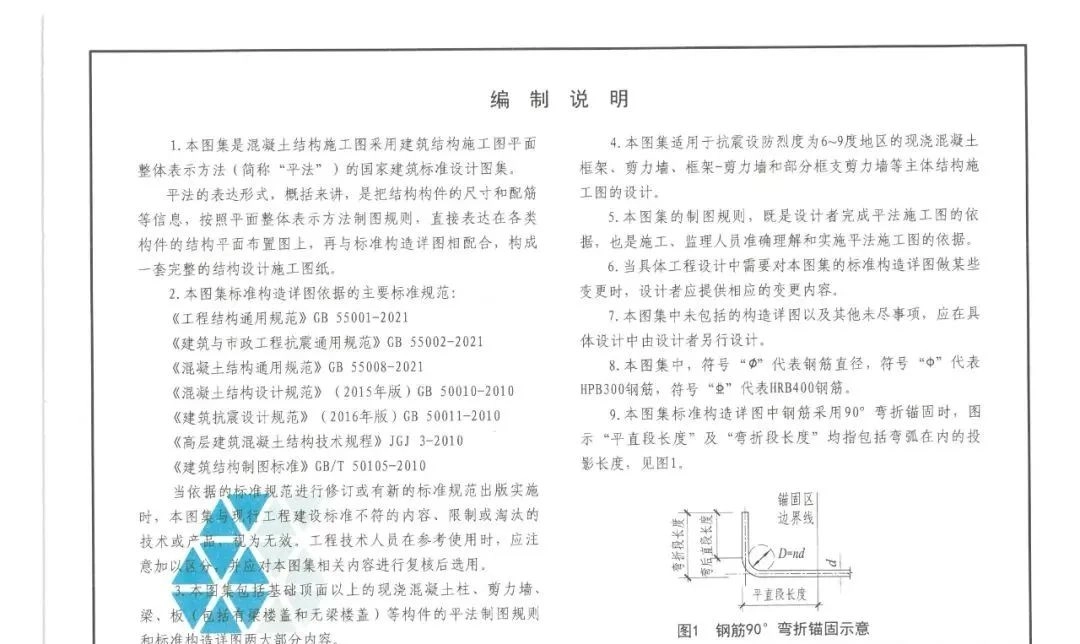

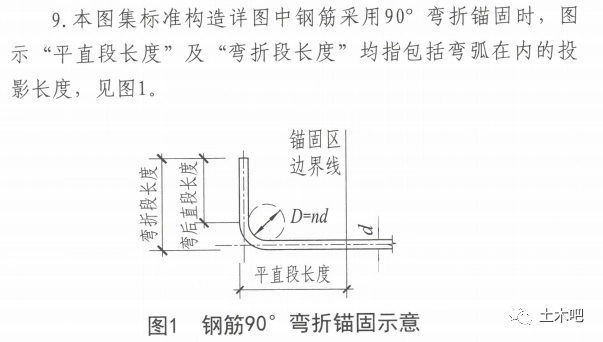

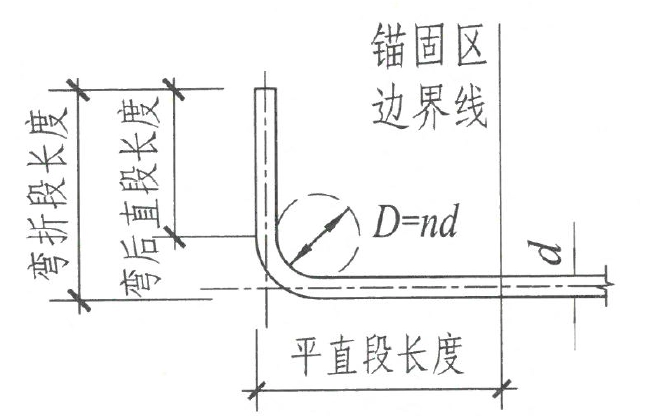

• 22G101-1增加第9点说明：图集钢筋采用90°弯折锚固时，图集图示“平直段长度”及“弯折段长度”均指包括弯弧在内的投影长度。

22G101-1,第1页，钢筋90°弯折锚固示意

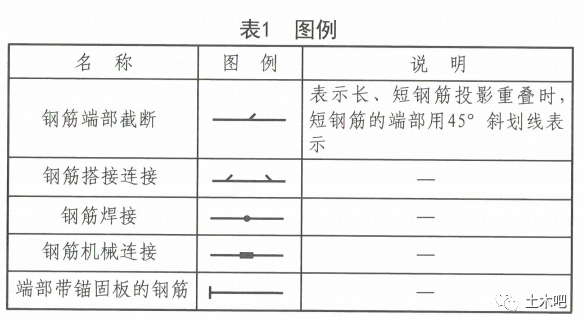

• 22G101-1增加图例说明：

22G101-1，第2页

【柱平法施工图制图规则】

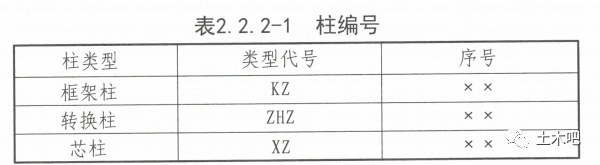

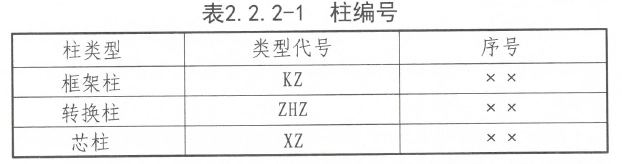

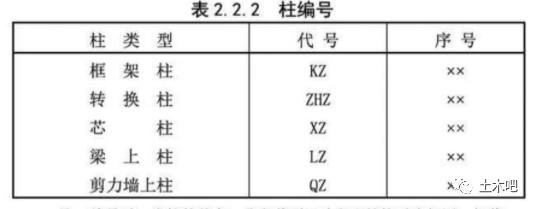

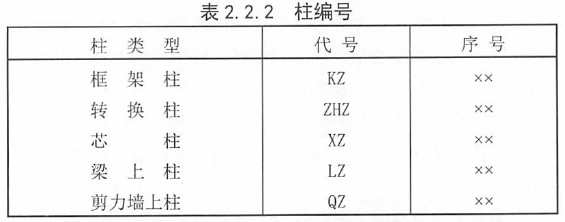

• 22G101-1减少了“梁上柱”及“剪力墙上柱”两种柱类型代号，并将原16G101-1中的文字“梁上柱”、“剪力墙上柱”分别用“梁上起框架柱”和“剪力墙上起框架柱”进行替换。图集第1-7、1-8页“注写方式示例”中，亦删除了“梁上柱”的相关内容。

22G101-1，第1-3页

16G101-1，第8页

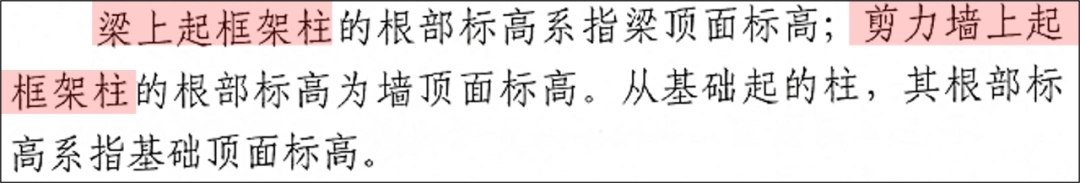

22G101-1,第1-3页相关文字表述

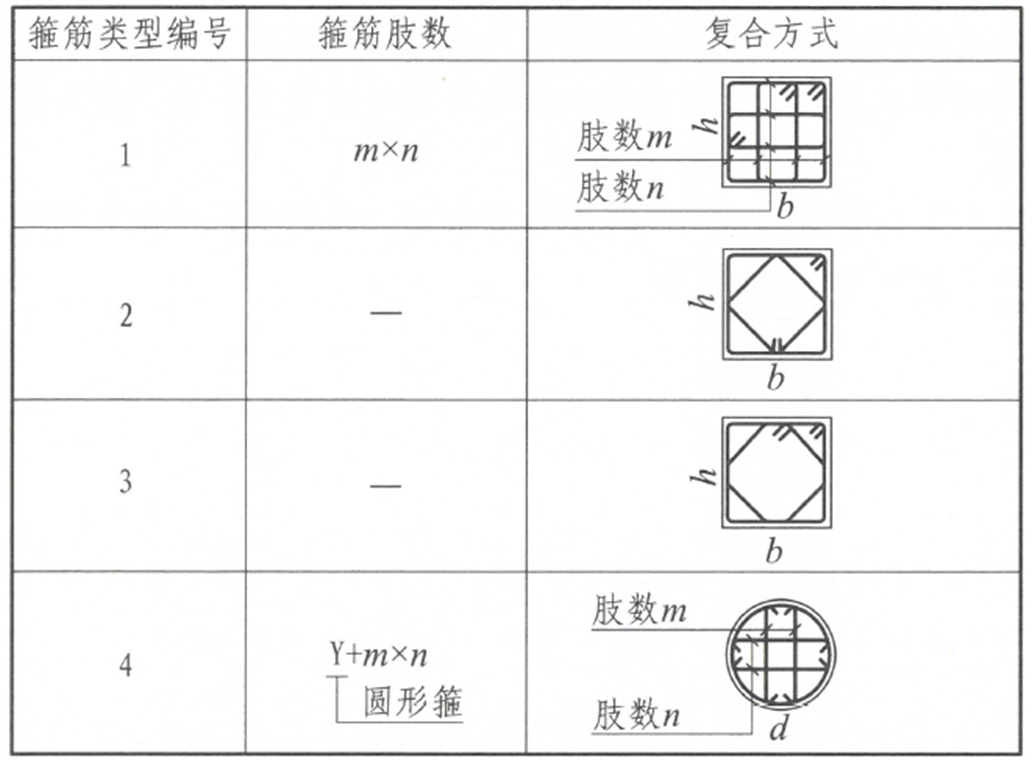

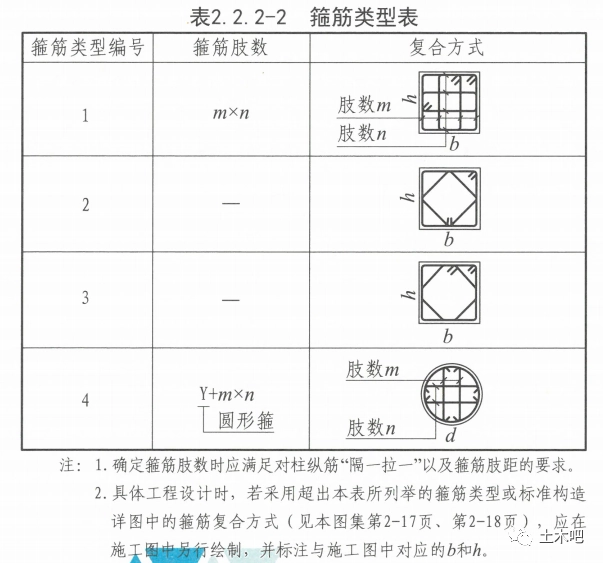

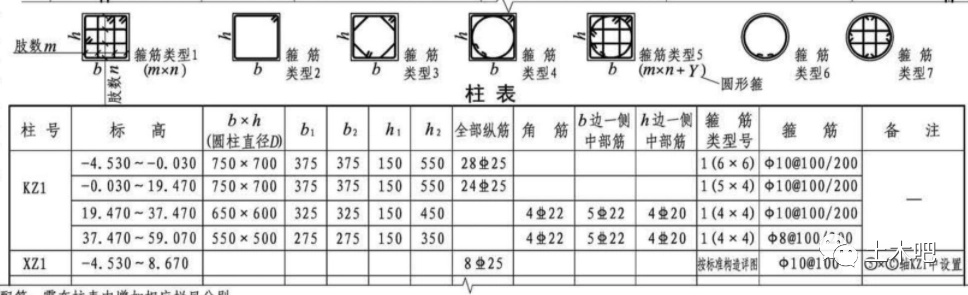

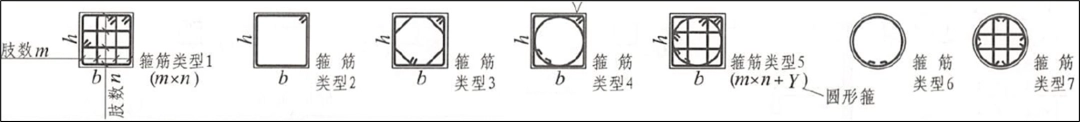

• 22G101-1减少了标准柱箍筋类型编号：



22G101-1,第1-5页

16G101-1，第11页

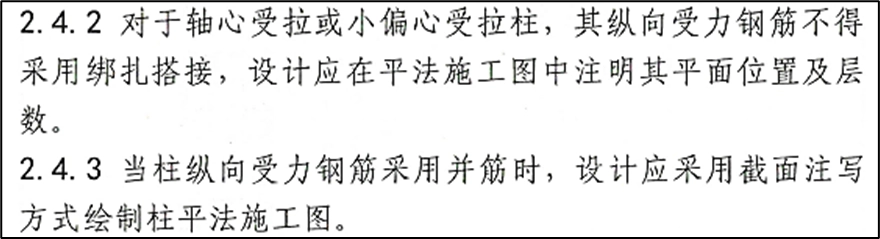

• 22G101-1增加对轴心受拉或小偏心受拉柱、并筋设计的要求：

22G101-1,第1-6页

【剪力墙平法施工图制图规则】

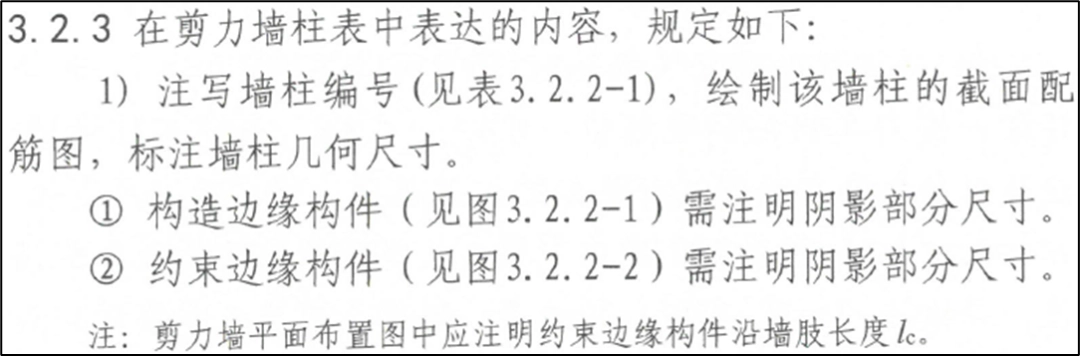

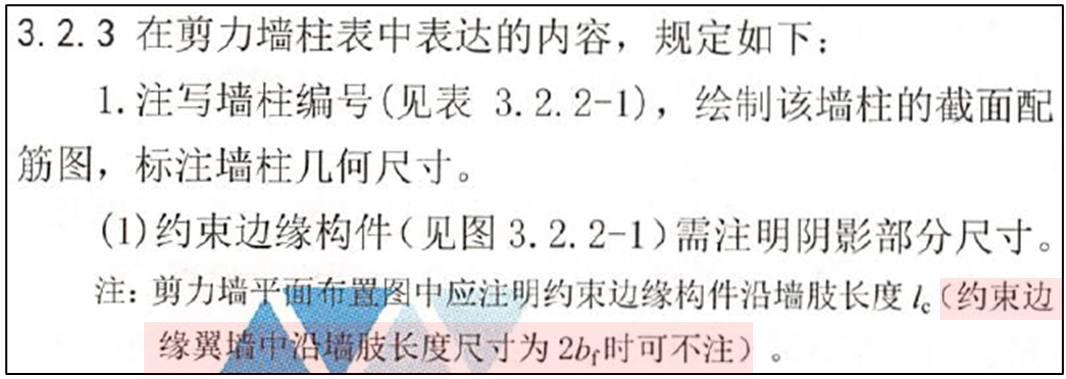

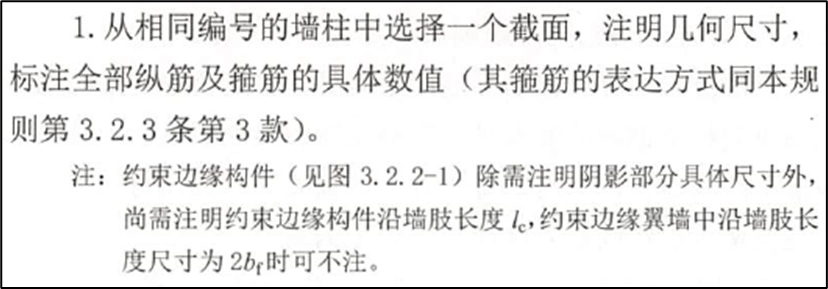

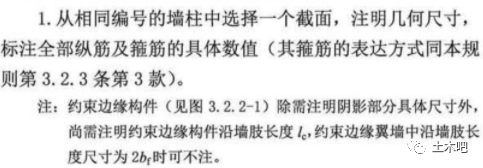

• 22G101-1删除了原16G101-1约束边缘构件尺寸标注时，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的文字注写规定。

22G101-1，第1-11页

16G101-1，第15页

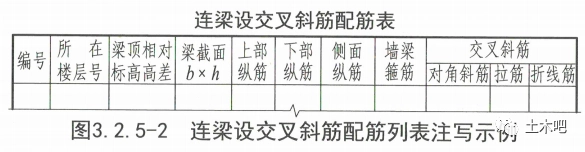

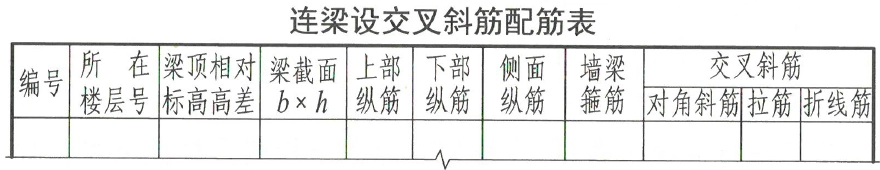

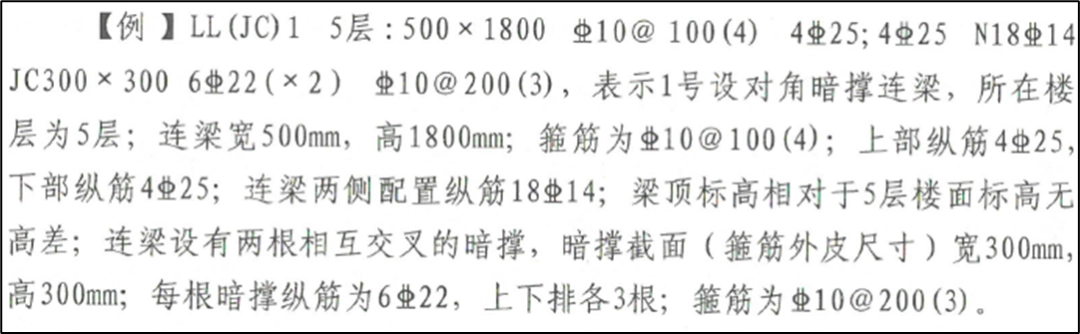

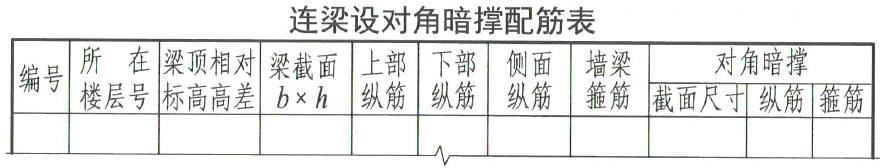

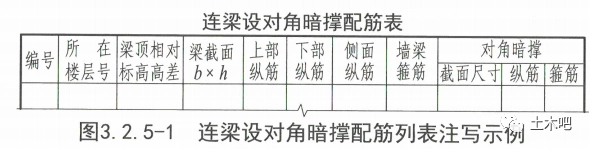

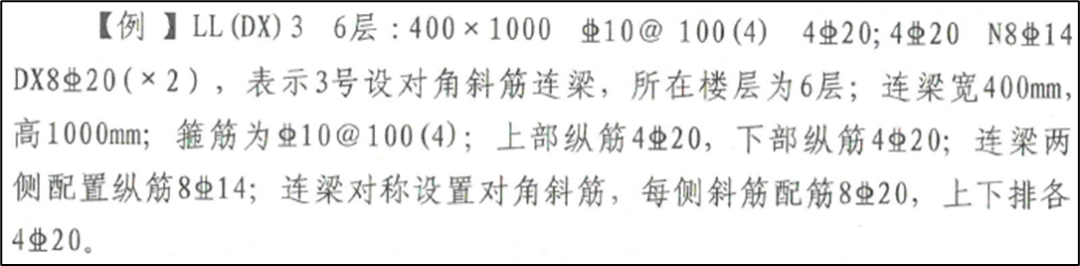

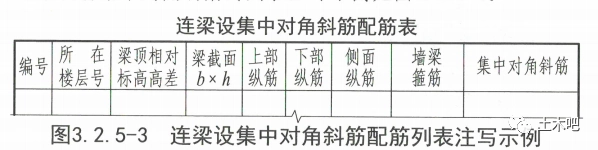

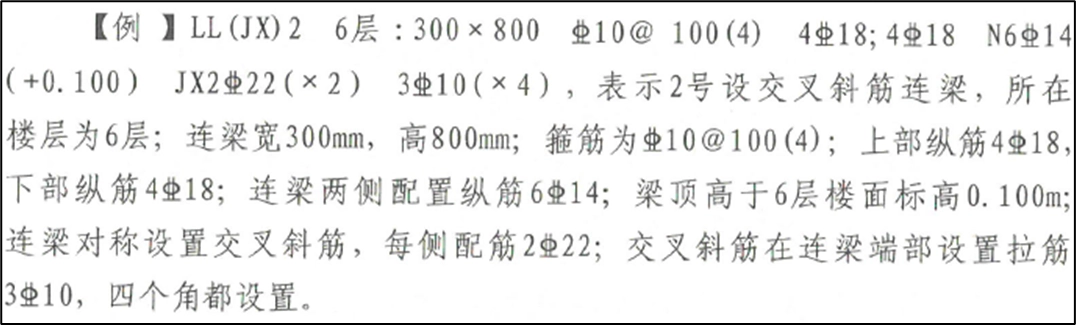

• 22G101-1给出连梁设置对角暗撑、交叉斜筋、对角斜筋的列表注写示例及截面注写示例。

22G101-1，第1-12页

22G101-1，第1-14页

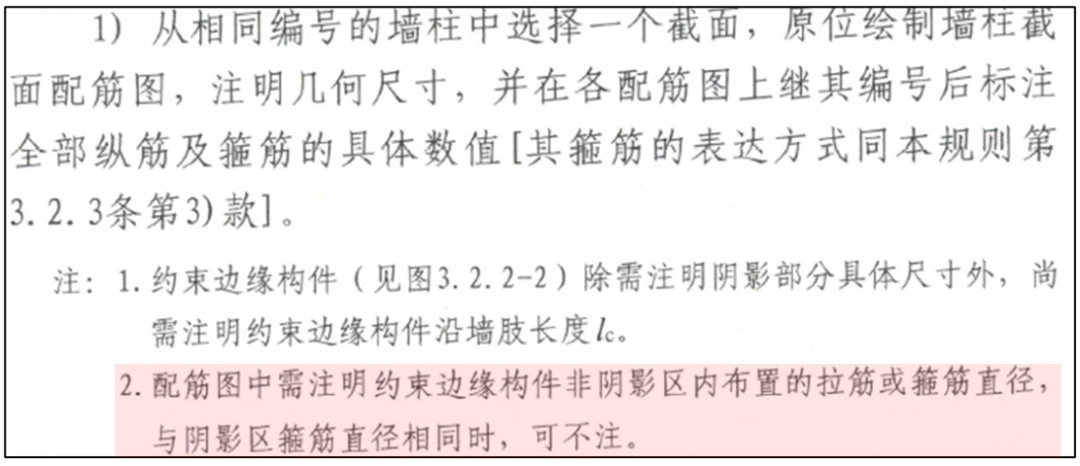

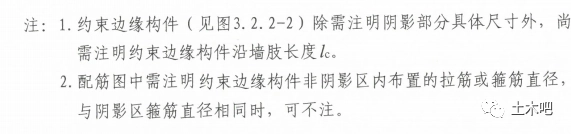

• 22G101-1明确“配筋图中需注明约束边缘构件非阴影区内布置的拉筋或箍筋直径，与阴影区箍筋直径相同时，可不注”：

22G101-1，第1-13页

16G101-1，第17页

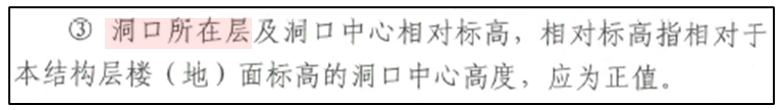

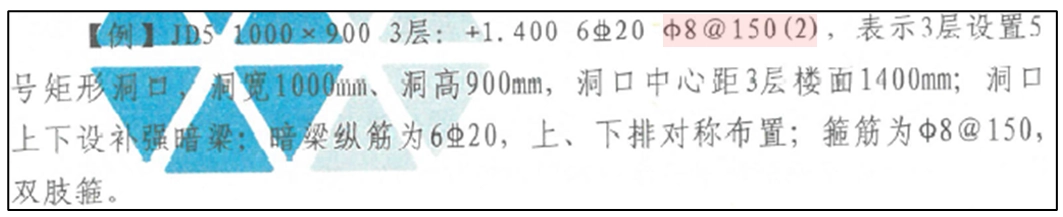

• 22G101-1明确剪力墙洞口表达时，应注明洞口所在层，设置补强暗梁时，应注明箍筋肢数。

22G101-1，第1-14页

22G101-1，第1-15页

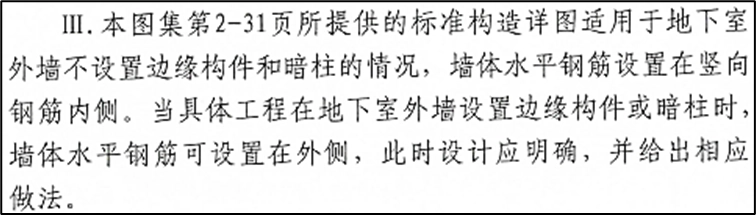

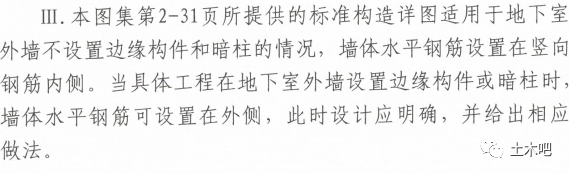

• 22G101-1明确了地下室外墙水平钢筋位置：

22G101-1，第1-17页

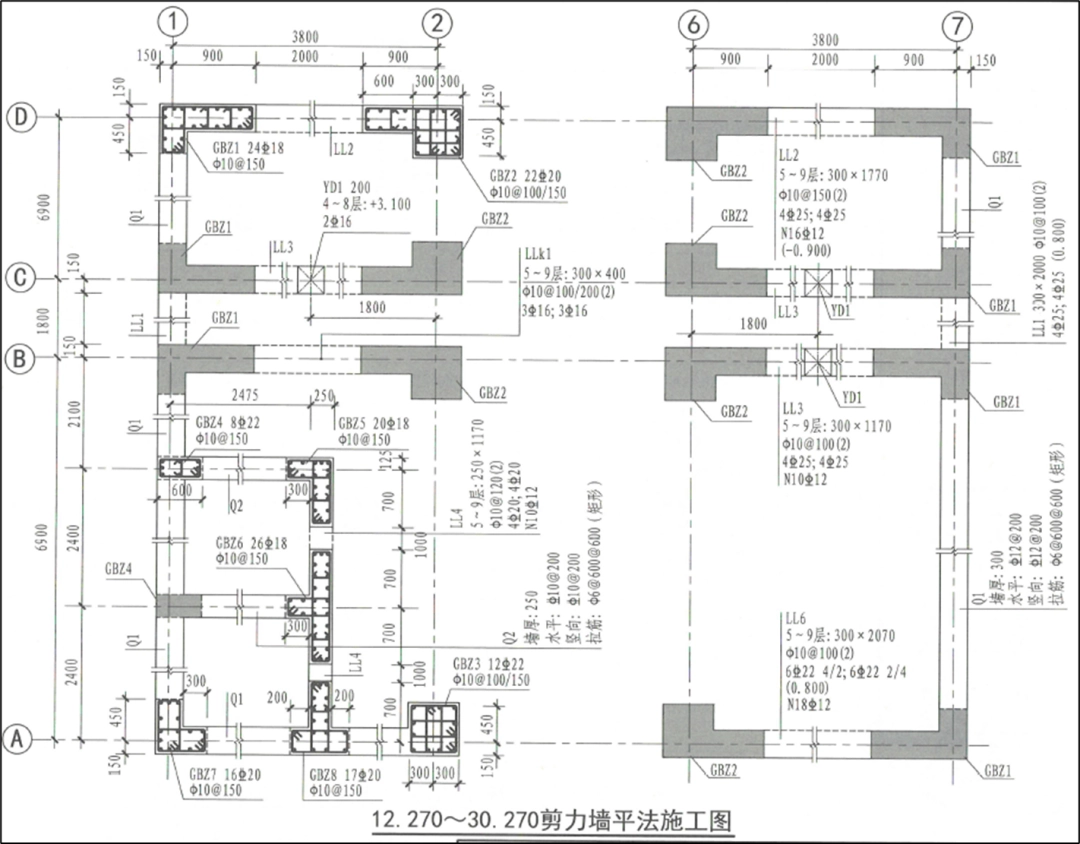

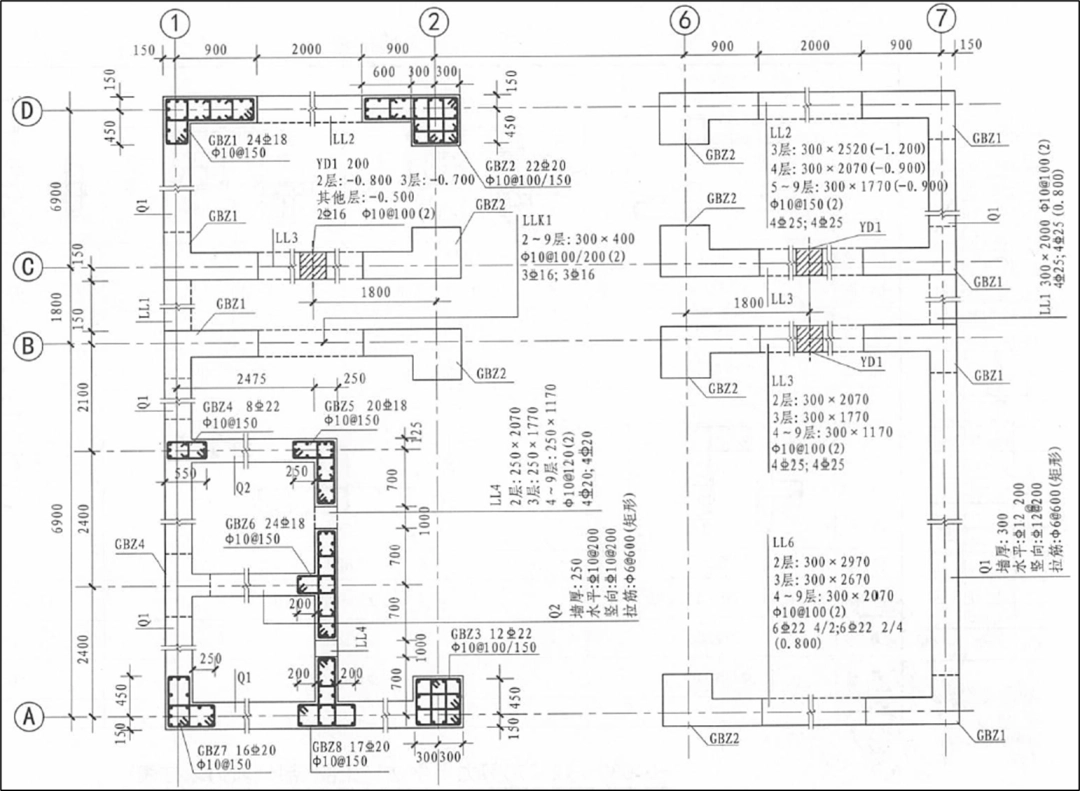

• 22G101-1在“剪力墙截面注写方式示例”中，对仅编号但未注写钢筋的边缘构件进行了填充。

22G101-1，第1-20页

16G101-1，第24页

【梁平法施工图制图规则】

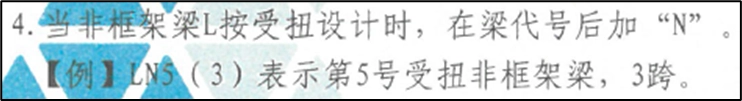

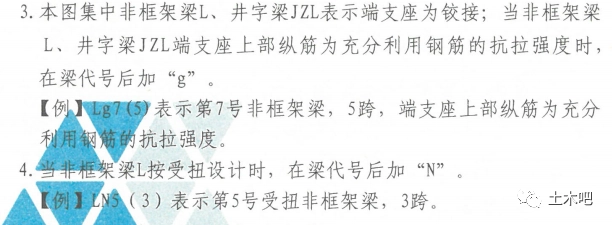

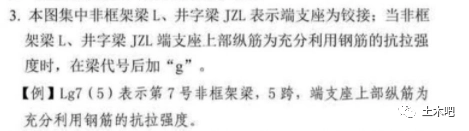

• 22G101-1增加了当非框架梁L按受扭设计时的编号方法：

22G101-1，第1-23页

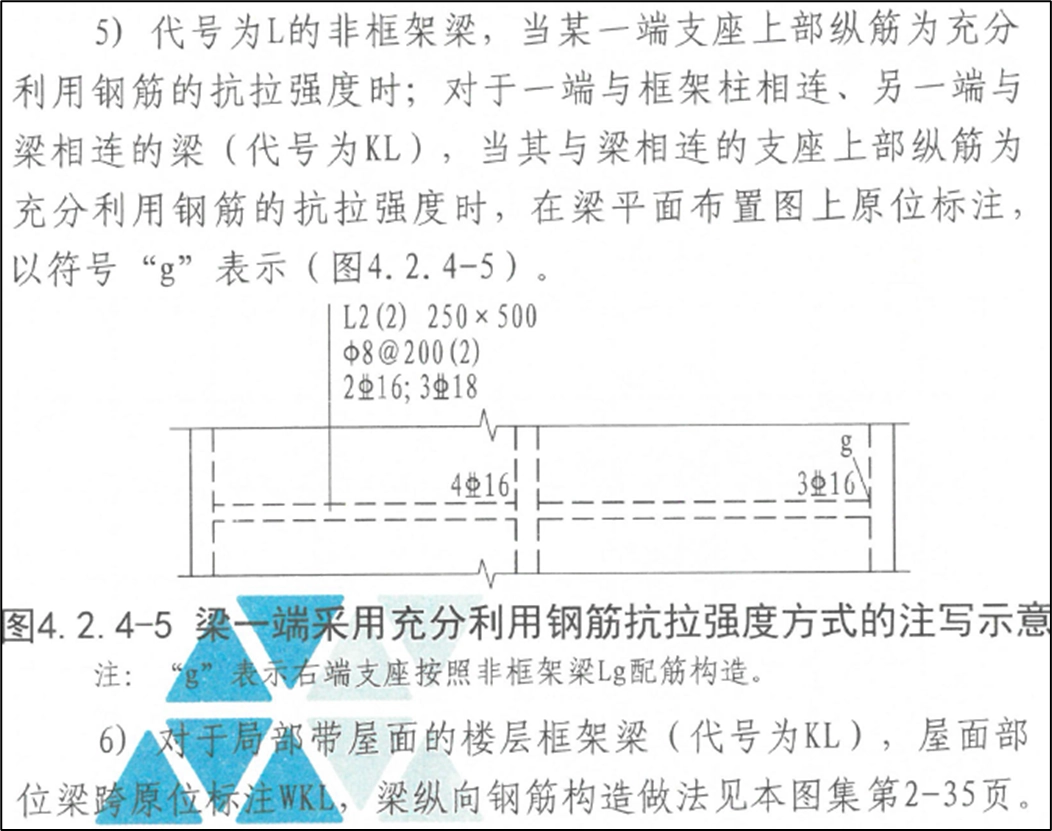

• 22G101-1增加了梁原位标注对“代号为L的非框架梁”及“局部带屋面的楼层框架梁（代号为KL）”的注写要求：

22G101-1，第1-27页

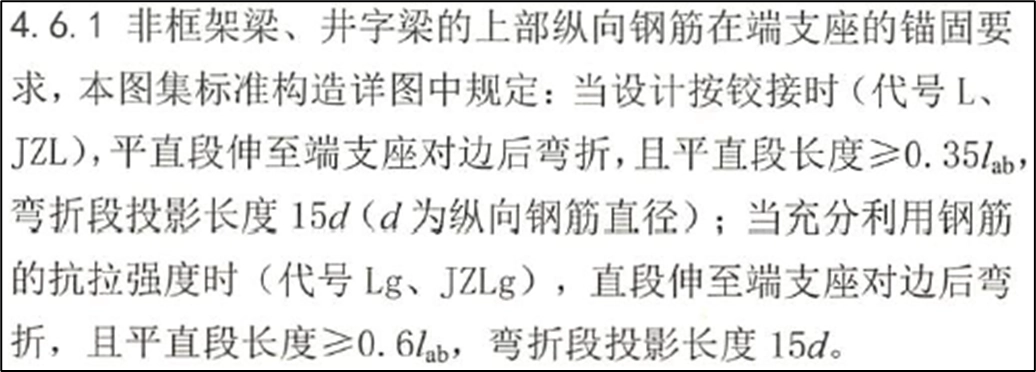

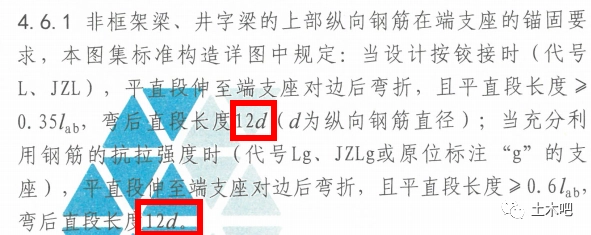

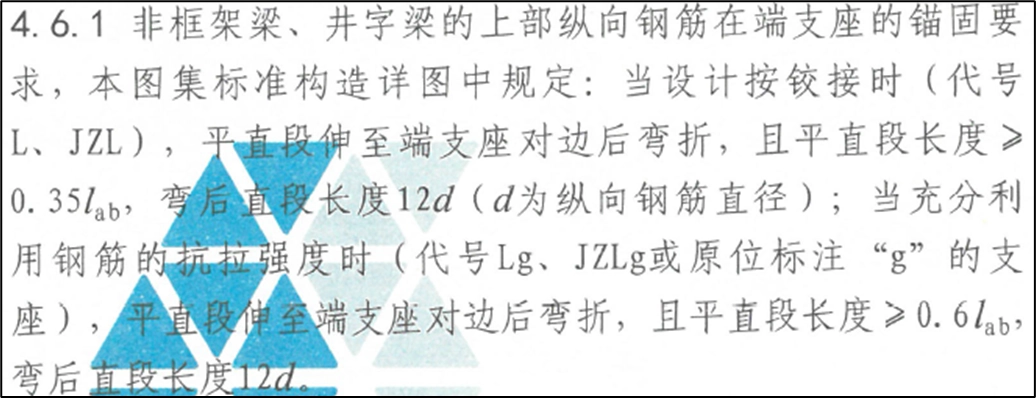

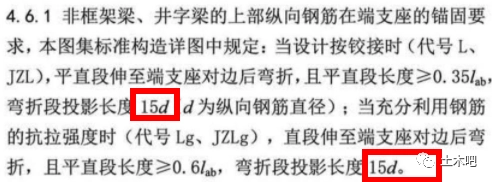

• 22G101-1规定，非框架梁、井字梁，按简支设计时，弯锚“弯后的直段长度12d”；16G101-1规定“弯折段投影长度15d”。对受扭非框架梁亦有相似修改。

22G101-1，第1-31页

16G101-1，第32页

22G101-1，第1-31页

16G101-1，第36页

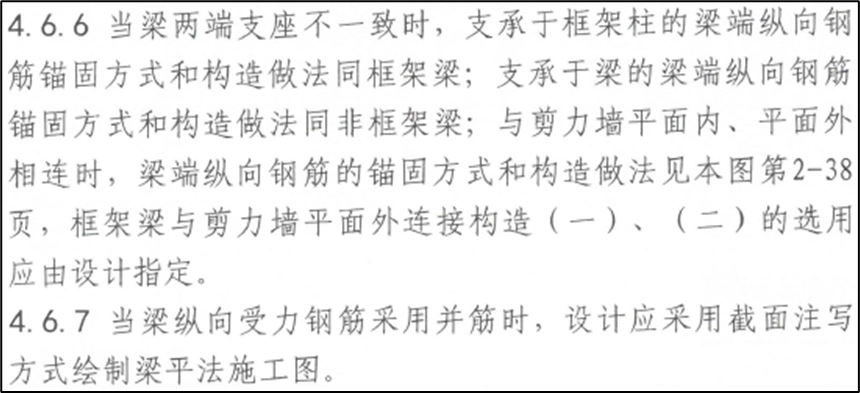

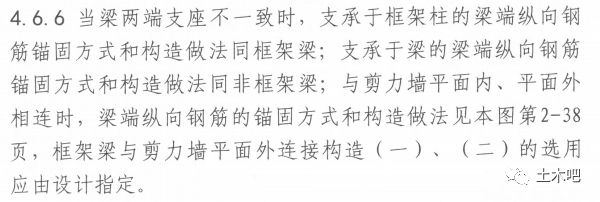

• 22G101-1增加了关于梁两端支座不一致；梁与剪力墙平面内、外相连；采用并筋时的构造要求。

22G101-1，第1-31页

【有梁楼盖平法施工图制图规则】

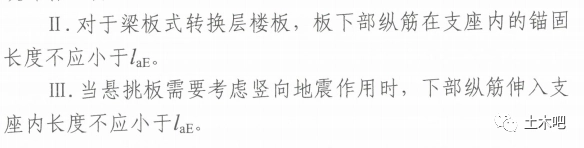

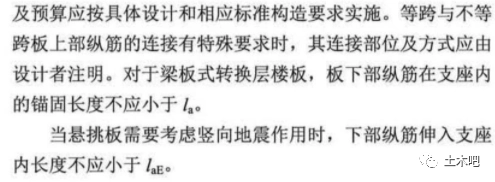

• 22G101-1规定：梁板式转换层楼板，板下部纵筋在支座内的锚固长度不应小于laE；161G101-1为la。

22G101-1，第1-35页

16G101-1，第40页

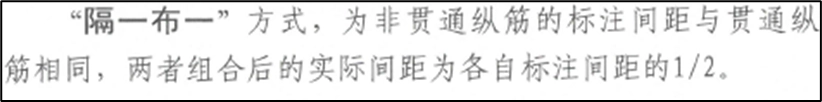

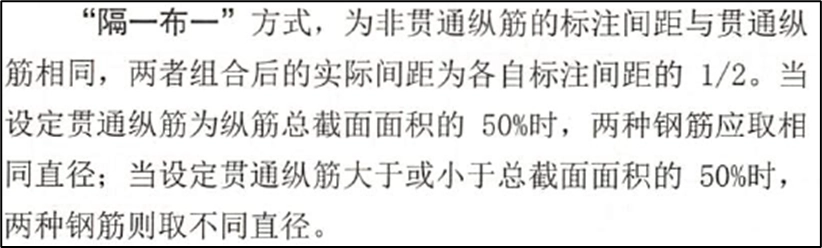

• 22G101-1删除了原16G101-1板面筋“隔一布一”方式中，对钢筋直径的要求。

22G101-1，第1-37页

16G101-1，第43页

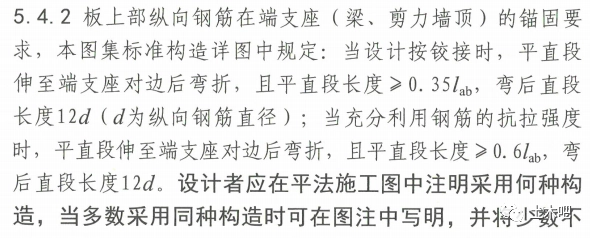

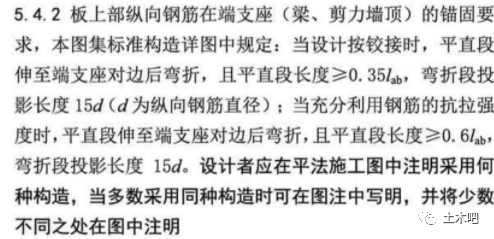

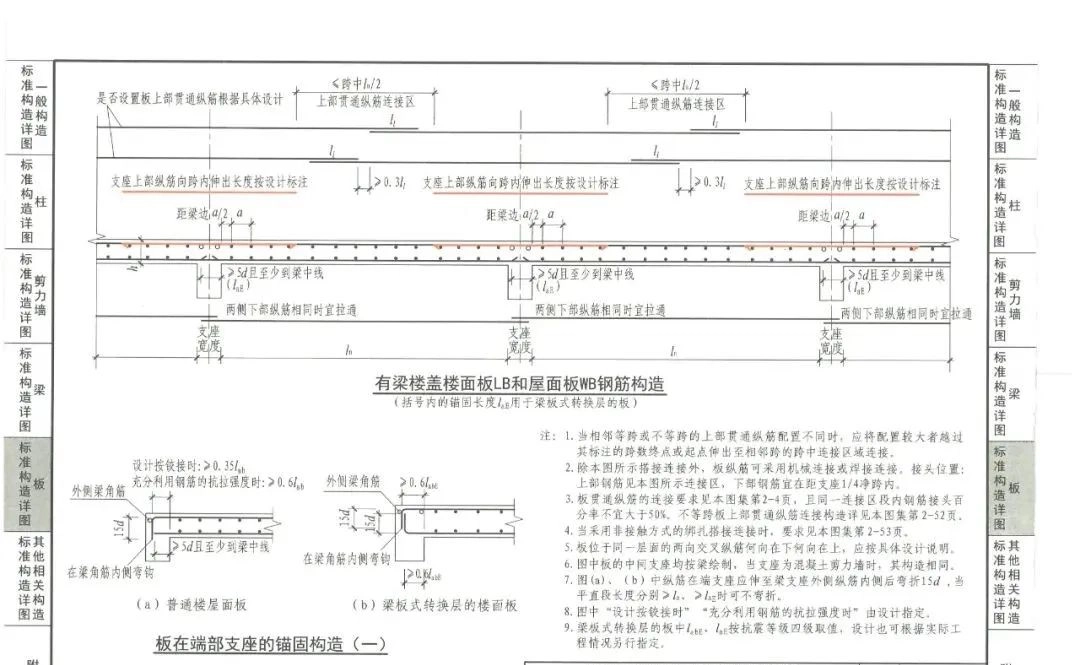

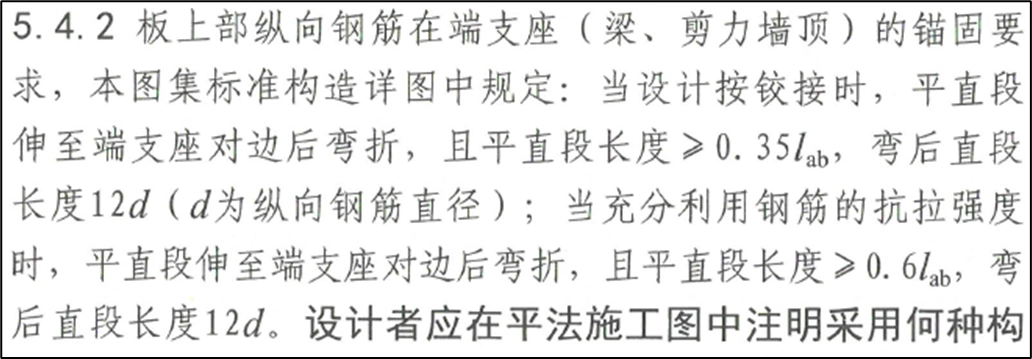

• 22G101-1规定，板上部纵筋按铰接设计时，弯锚“弯后直段长度12d”；16G101-1第43页规定“弯折段投影长度15d”。

22G101-1，第1-38页

【无梁楼盖平法施工图制图规则】

• 22G101-1第1-42页规定，板上部纵筋在梁端支座按铰接设计或支承在剪力墙顶端节点充分利用钢筋抗拉强度时，弯锚“弯后直段长度12d”；16G101-1第47页规定弯锚“弯折段投影长度15d”

【其他相关制图规则】

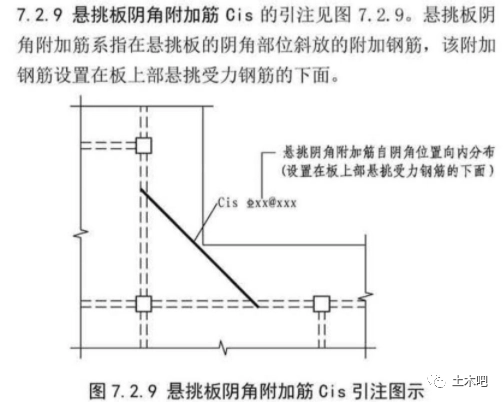

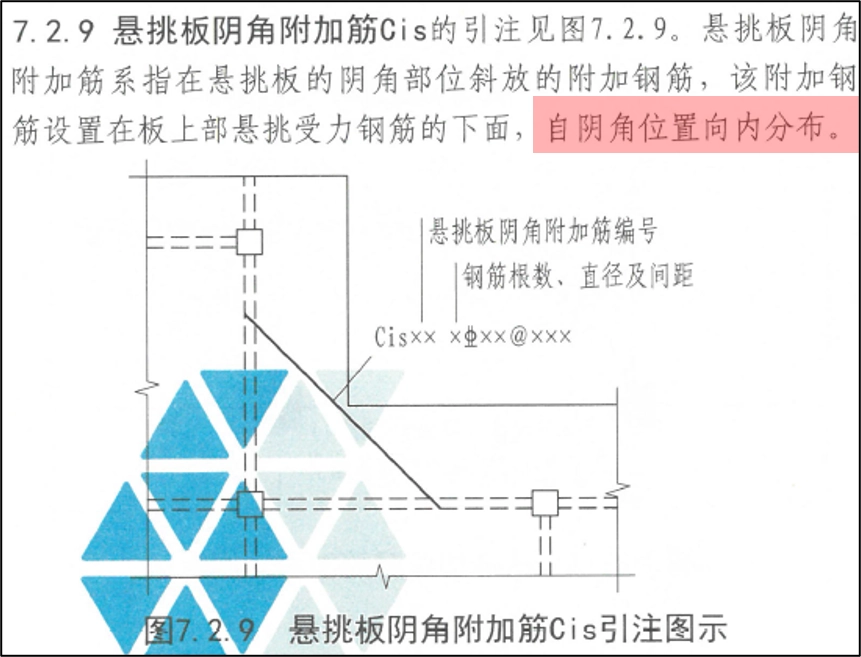

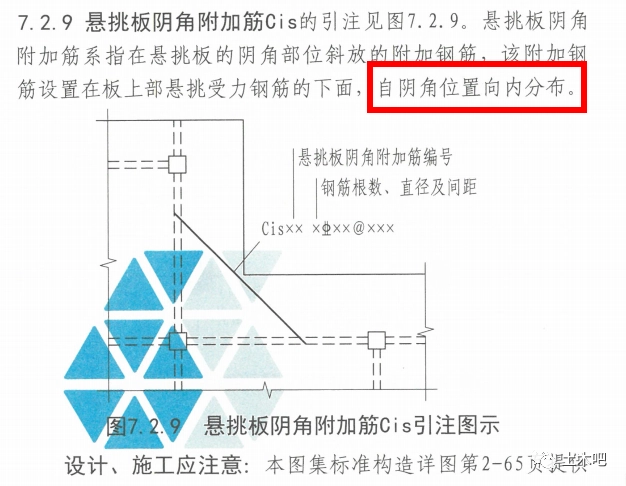

• 22G101-1，悬挑板阴角附加筋Cis引注中，说明附加钢筋“自阴角位置向内分布”。16G101-1第54页无此文字说明。

22G101-1，第1-49页

【标准构造详图——一般构造】

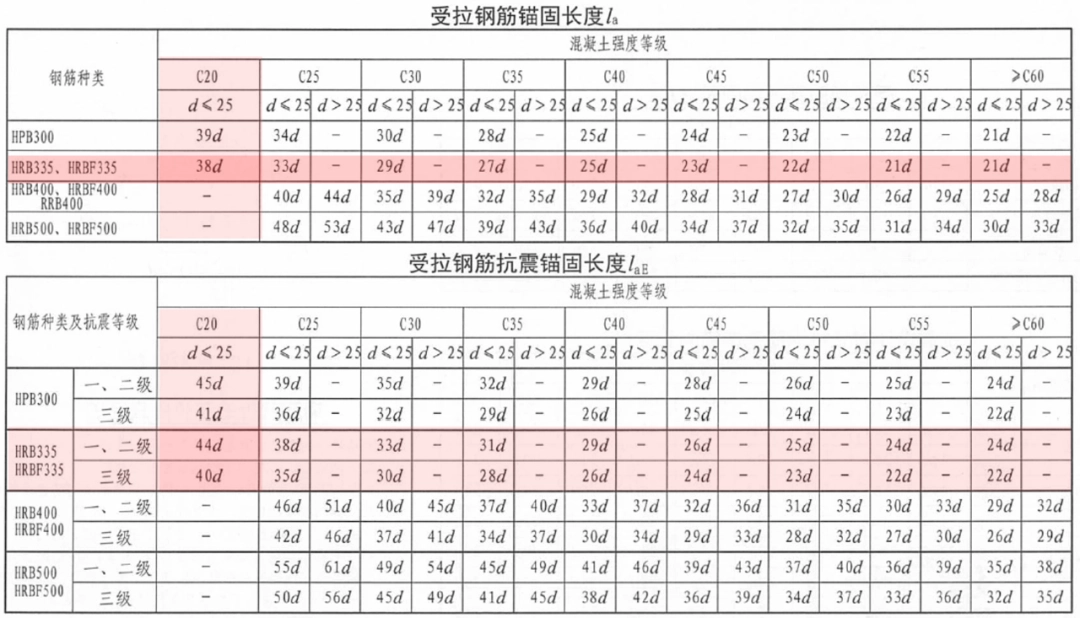

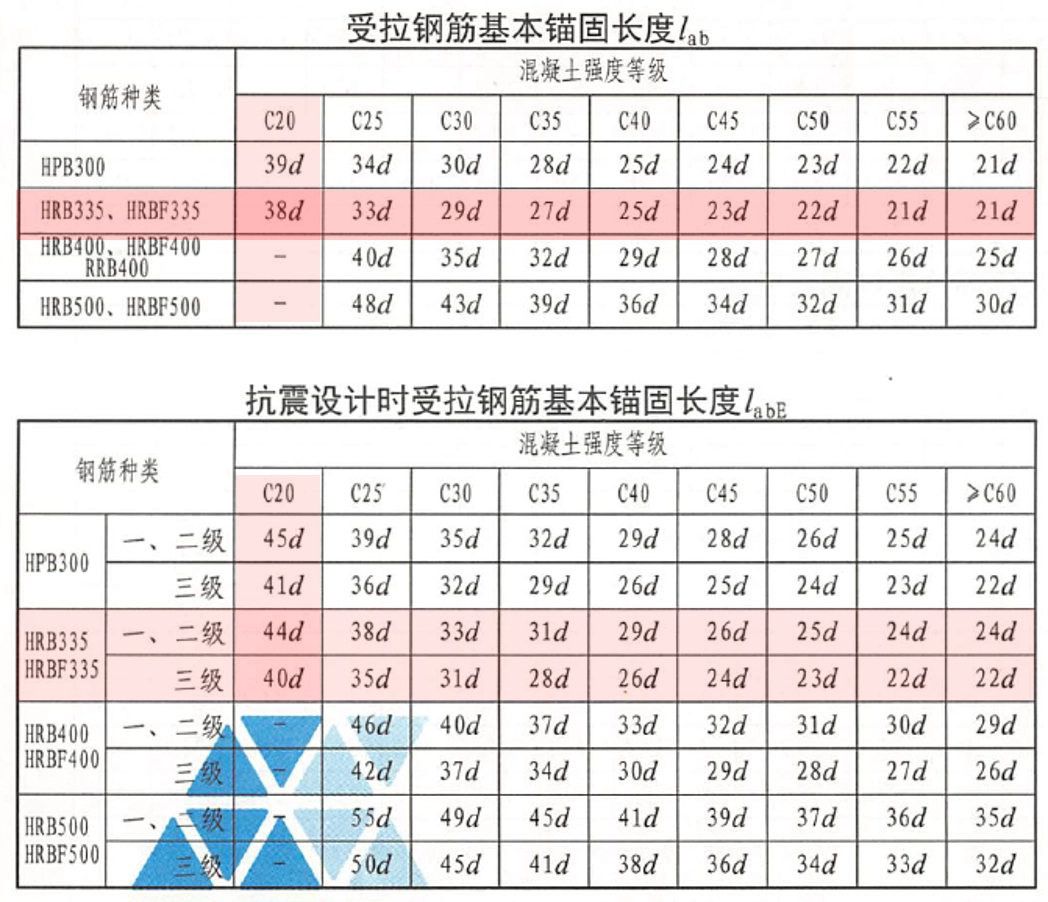

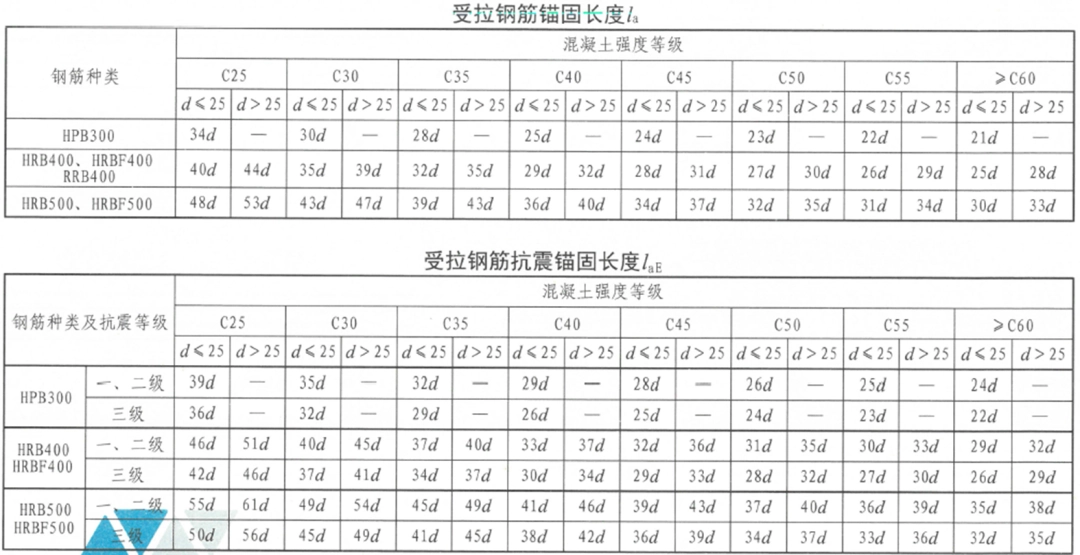

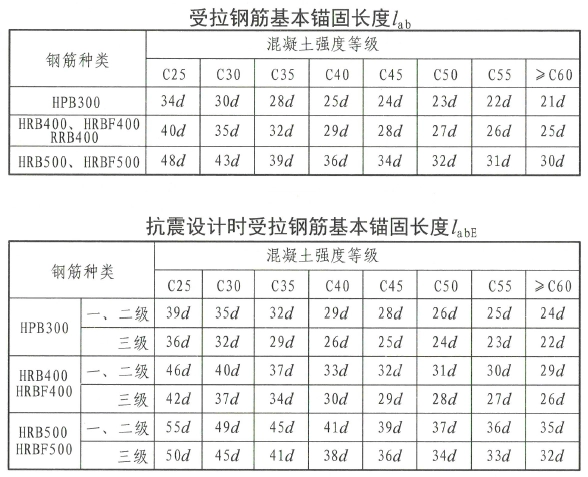

• 22G101-1取消了（抗震设计时）受拉钢筋（基本）锚固长度要求中，关于C20混凝土及HRB335、HRBF335级钢筋的相关内容；明确受拉钢筋抗震锚固长度中，HPB300钢筋末端应做180°弯钩，混凝土强度等级取锚固区的混凝土强度等级。



  22G101-1，第2-2页

16G101-1，第57页

22G101-1，第2-3页

16G101-1，第58页

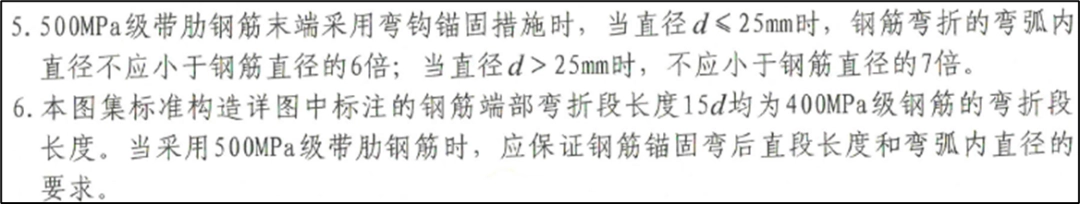

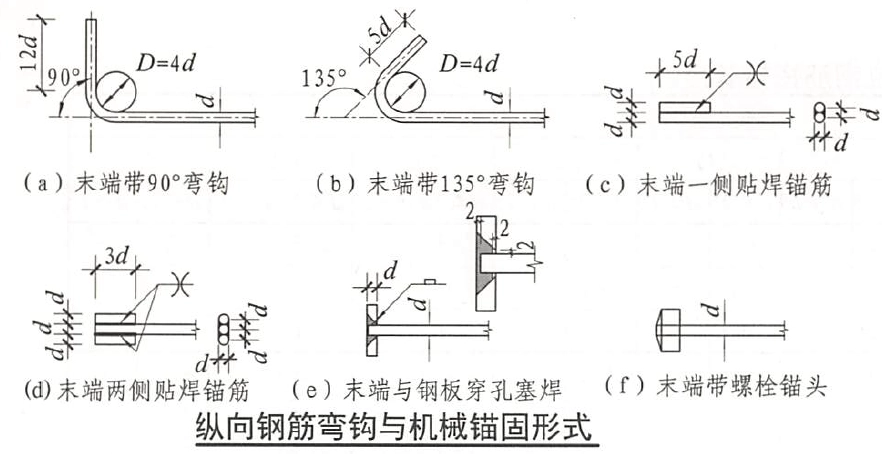

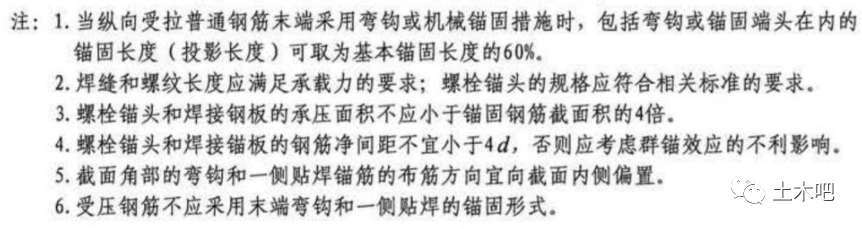

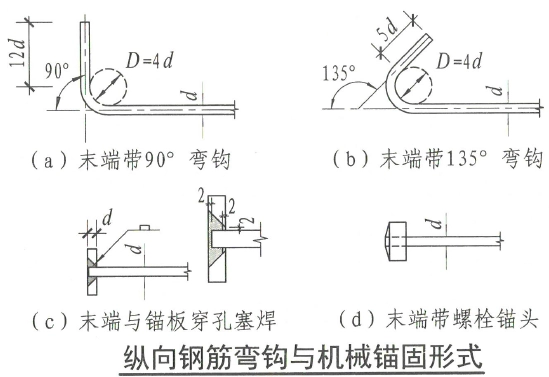

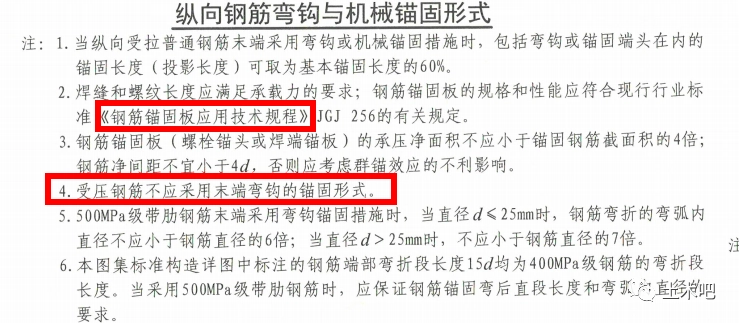

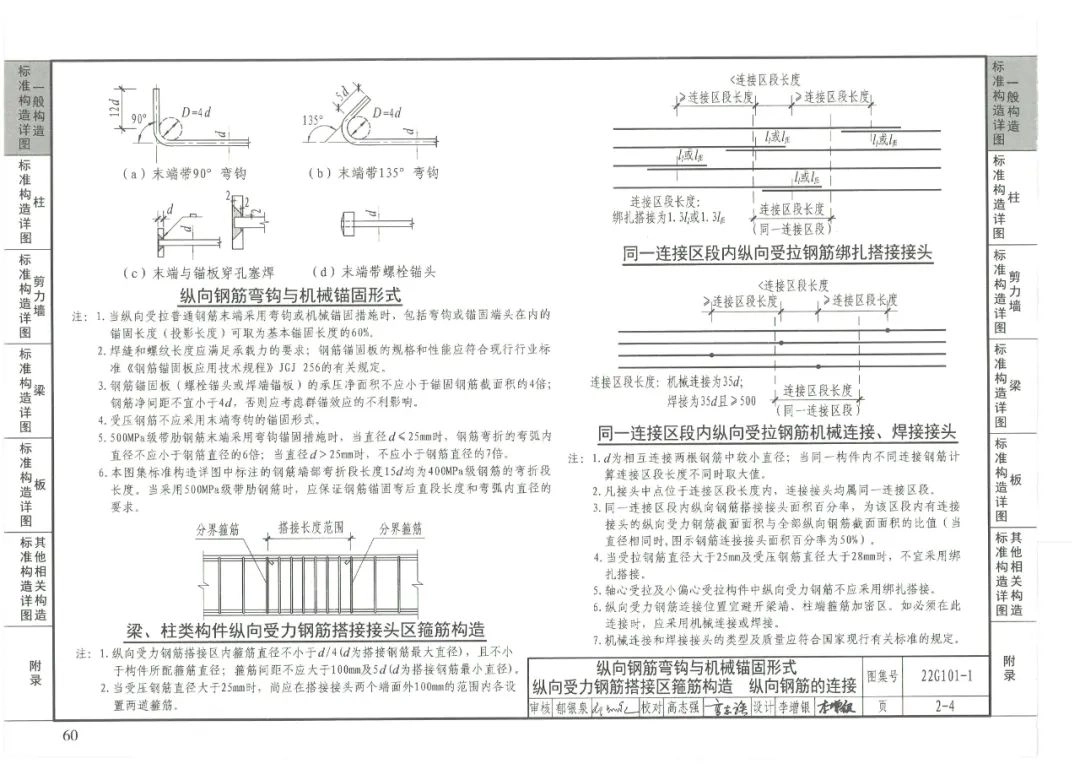

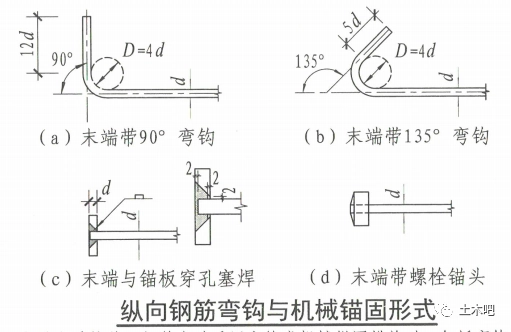

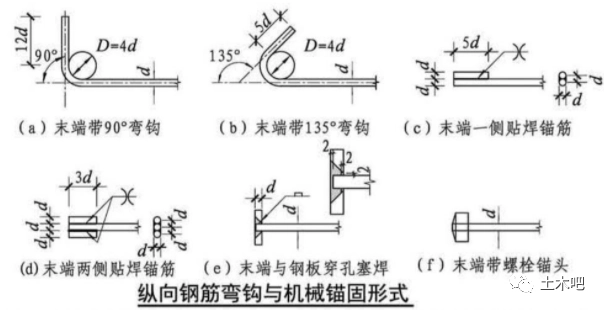

• 22G101-1取消了“纵向钢筋弯钩与机械锚固形式”中，贴焊锚筋的做法。同时增加了对500MPa级带肋钢筋的锚固要求。

22G101-1，第2-4页

16G101-1，第59页

22G101-1，第2-4页

• 22G101-1第2-5、2-6页取消了原16G101-1第60、61页，关于受拉钢筋（抗震）搭接长度要求中，C20混凝土及HRB335、HRBF335级钢筋的相关内容。

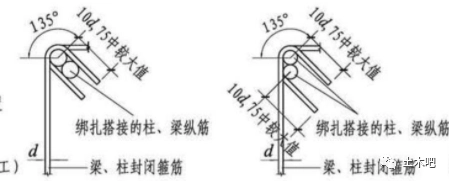

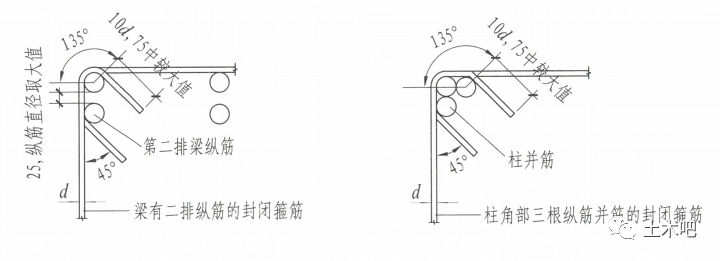

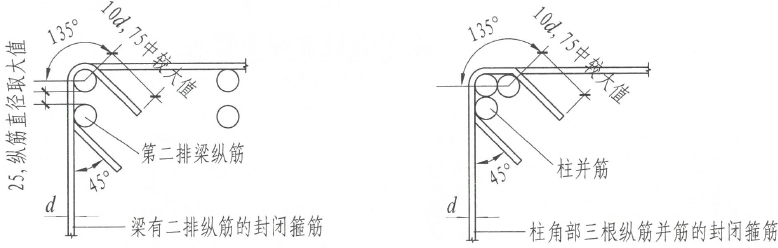

• 22G101-1增加了梁有二排纵筋的封闭箍筋、柱角部三根纵筋并筋的封闭箍筋构造：

22G101-1，第2-7页

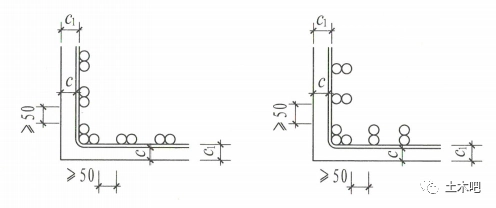

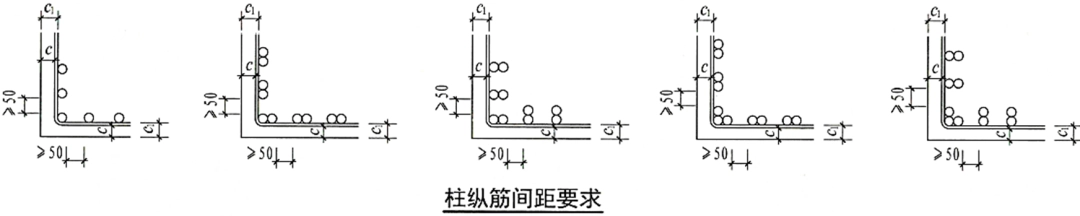

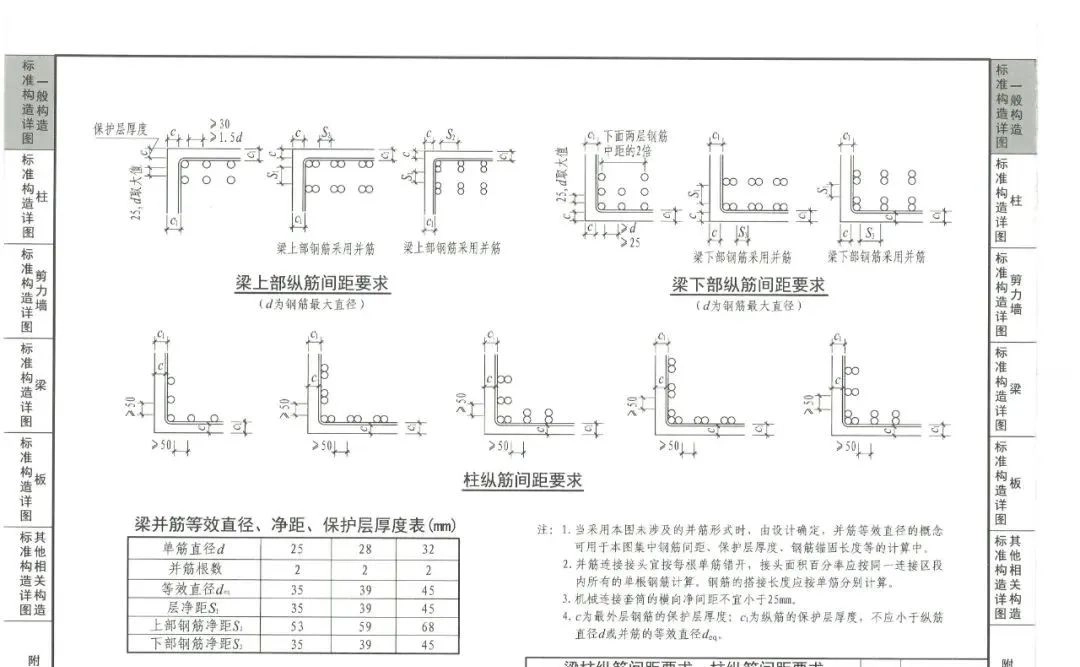

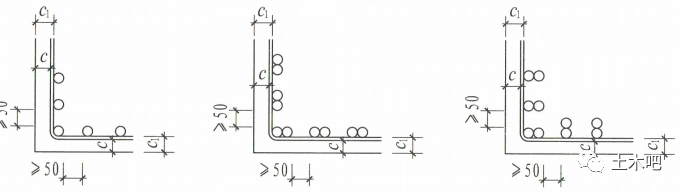

• 22G101-1增加柱多排纵筋及并筋时，纵筋间距要求的构造。其中c为最外层钢筋的保护层厚度；C1为纵筋的保护层厚度，不应小于纵筋直径d或并筋的等效直径deq。



22G101-1，第2-8页

【标准构造详图——柱】

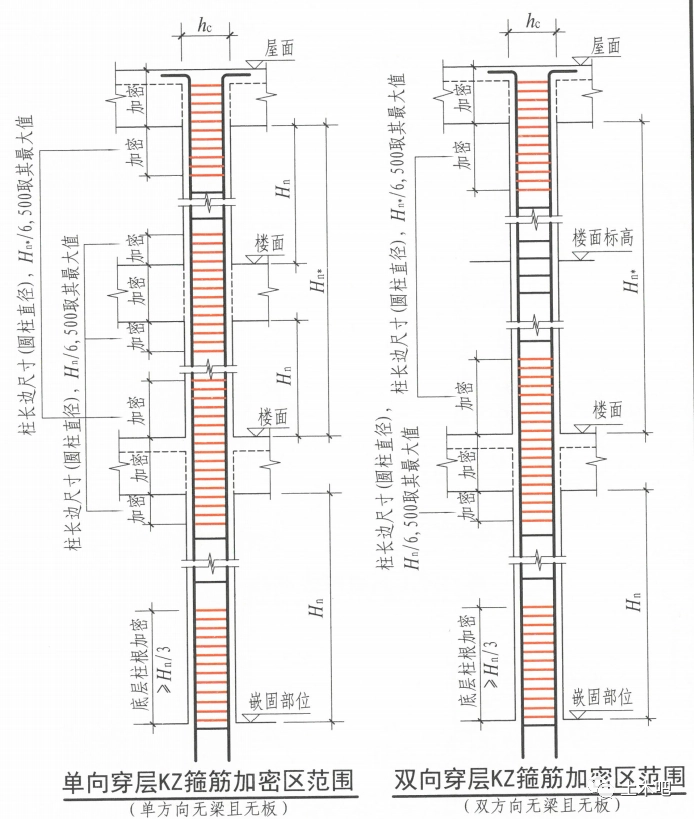

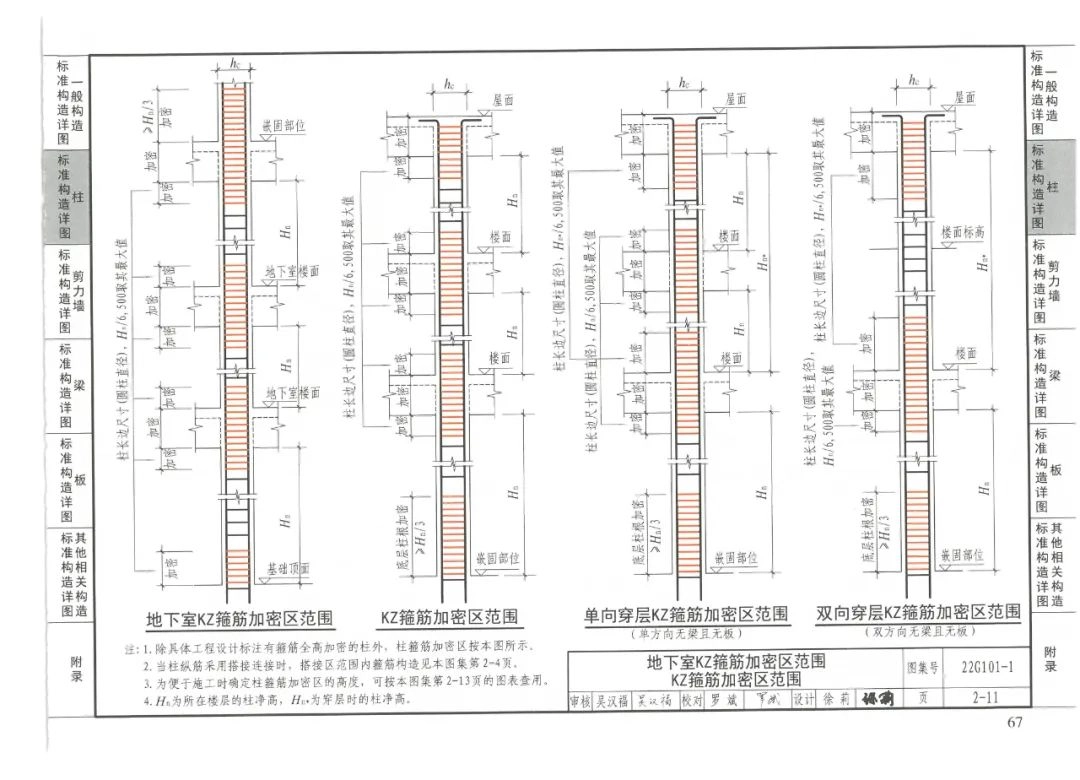

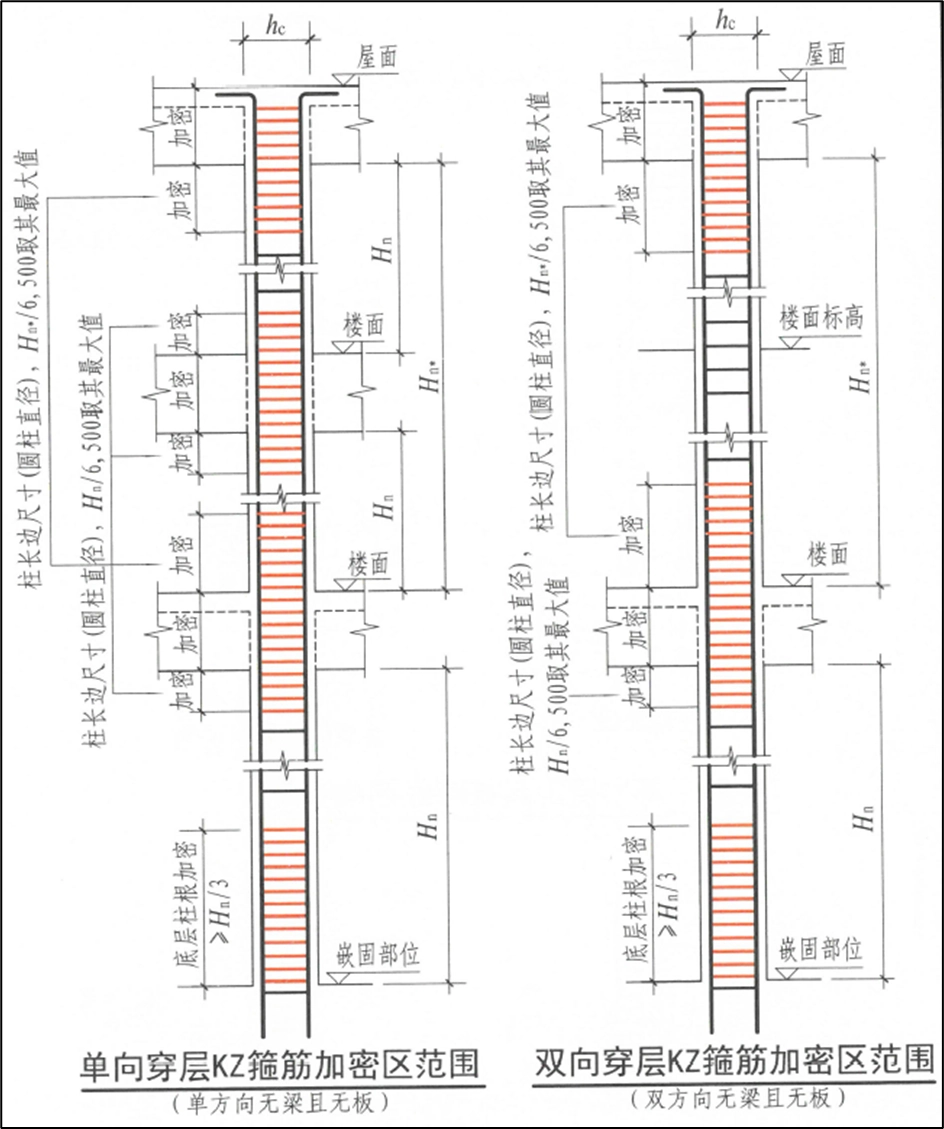

• 22G101-1增加了“单向穿层KZ箍筋加密区范围”及“双向穿层KZ箍筋加密区范围”构造详图：

22G101-1，第2-11页

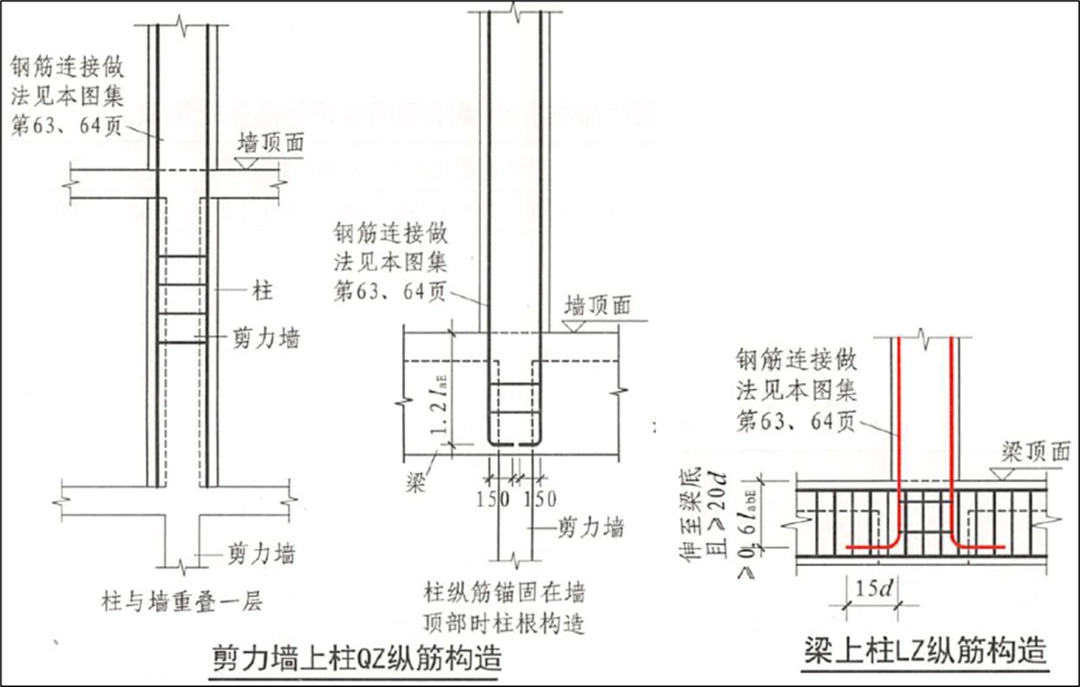

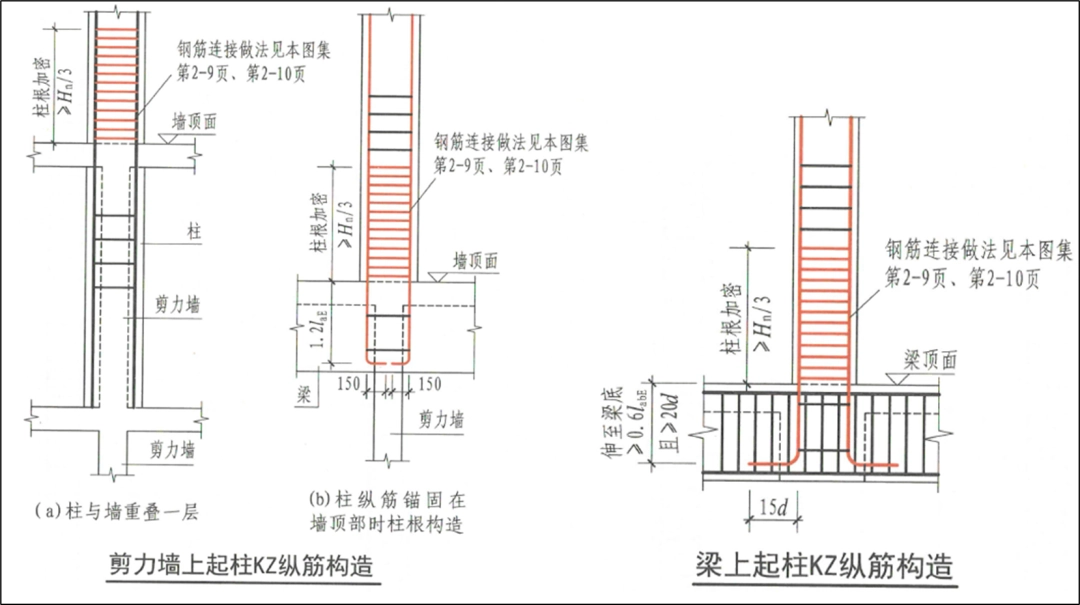

• 22G101-1将16G101-1中“剪力墙上柱QZ纵筋构造”、“梁上柱LZ纵筋构造”修改为“剪力墙上柱KZ纵筋构造”、“梁上柱KZ纵筋构造”，并标注了箍筋加密区范围。

22G101-1，第2-12页

16G101-1，第65页

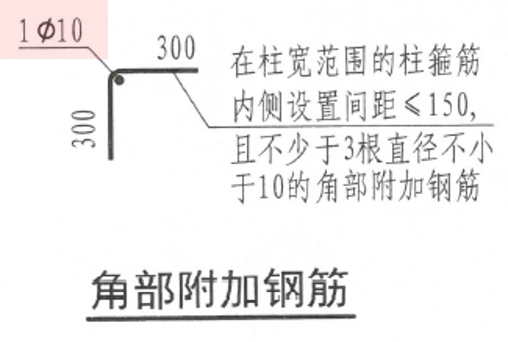

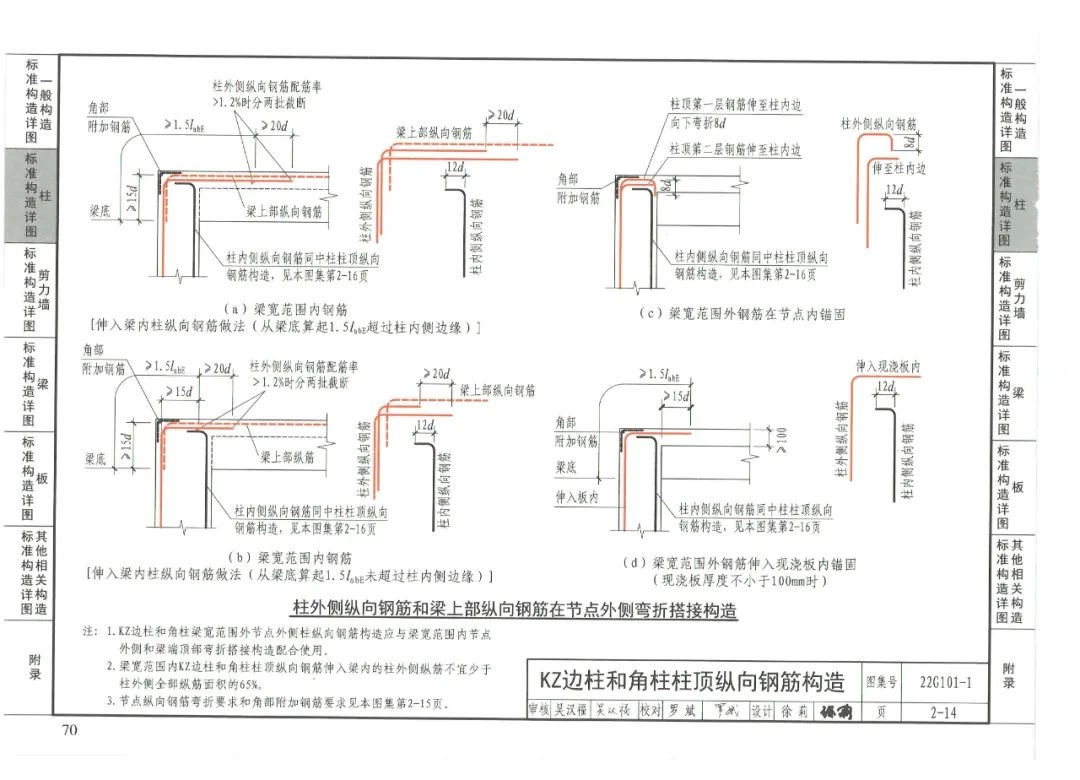

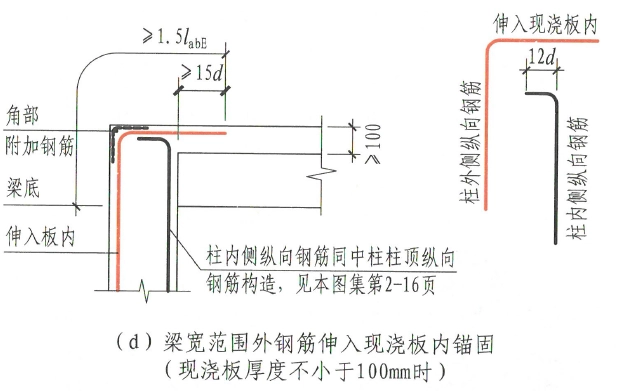

• 22G101-1在“KZ边柱和角柱柱顶纵向钢筋构造中”，给出了梁宽范围外钢筋伸入现浇板内锚固的图示（16G101第67页仅有文字描述），同时细化了附加钢筋大样。

22G101-1，第2-14页

22G101-1，第2-15页

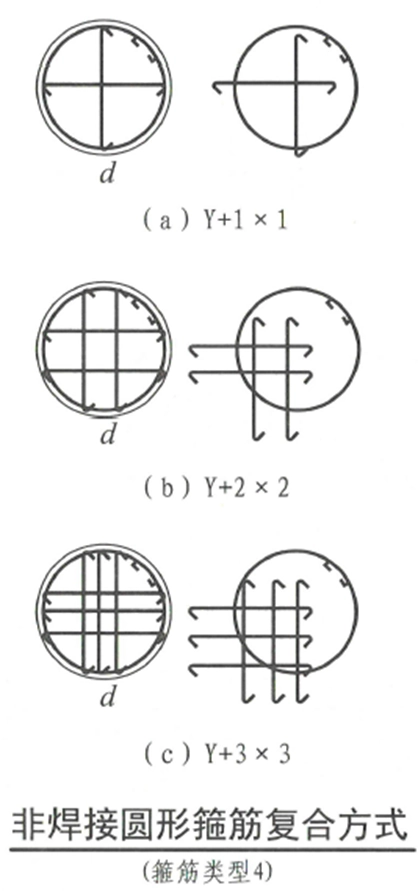

• 22G101-1增加了非焊接圆形箍筋复合方式构造：



  22G101-1，第2-18页

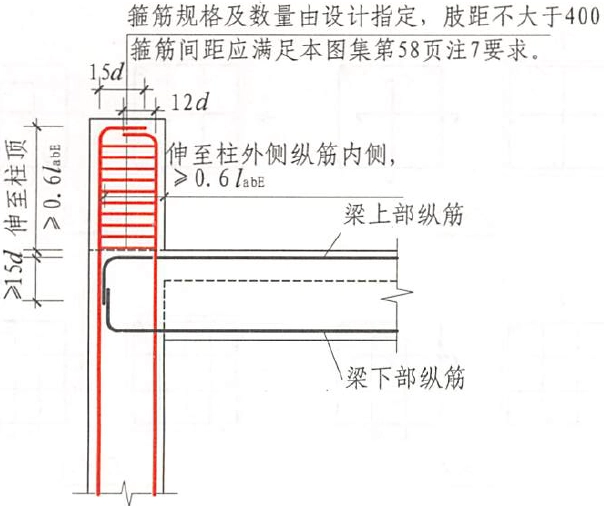

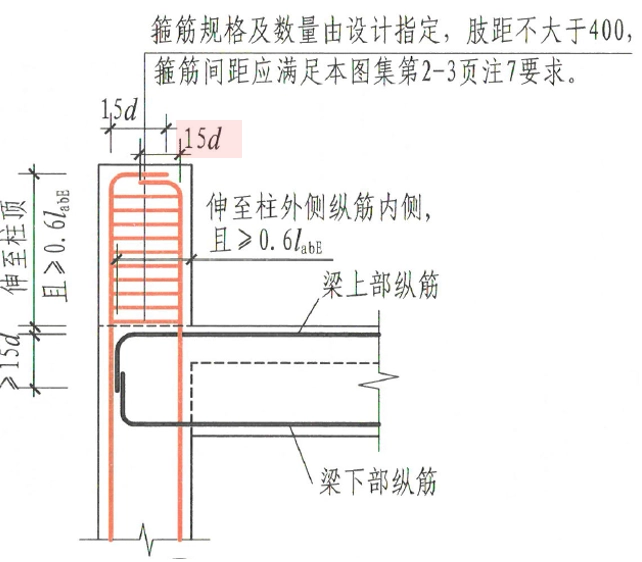

• 22G101-1将KZ边柱、角柱柱顶等截面伸出时，内侧纵筋水平长度有16G101-1的12d修改为15d：

22G101-1，第2-18页

16G101-1，第69页

【标准构造详图——剪力墙】

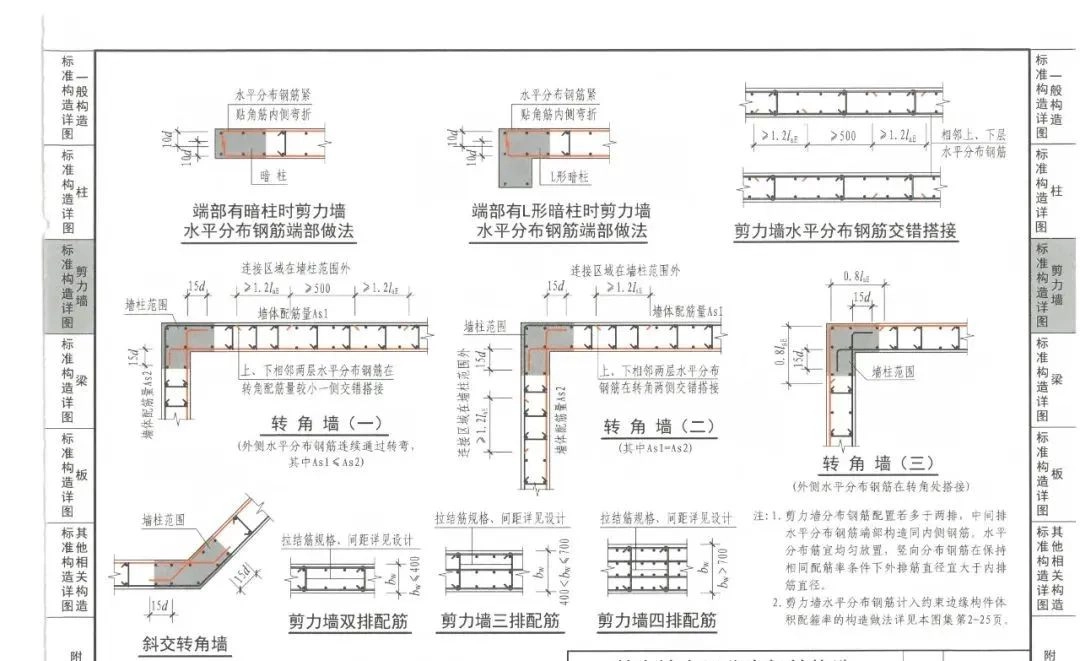

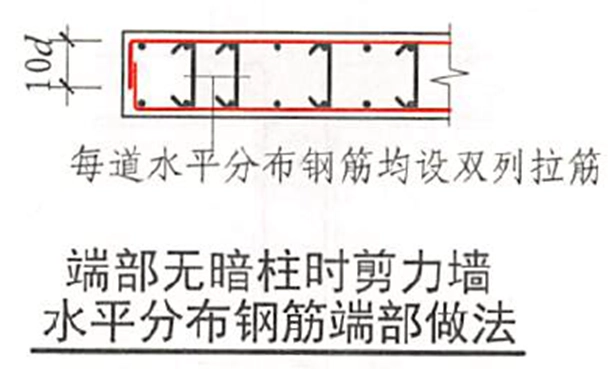

• 22G101-1取消了16G101-1的端部无暗柱时剪力墙水平分布钢筋端部做法



  16G101-1，第71页

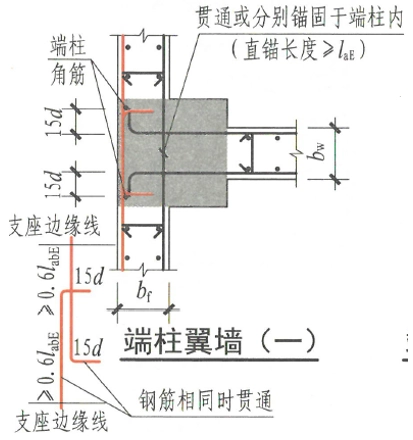

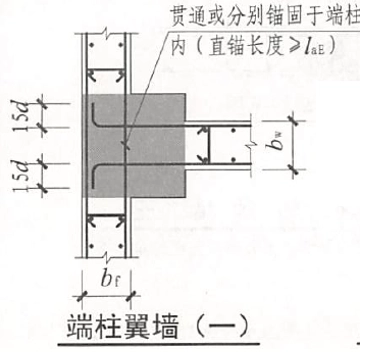

• 22G101-1细化了“端柱翼墙（一）”大样图，给出了墙钢筋不贯通的做法：



  22G101-1，第2-20页



  16G101-1，第72页

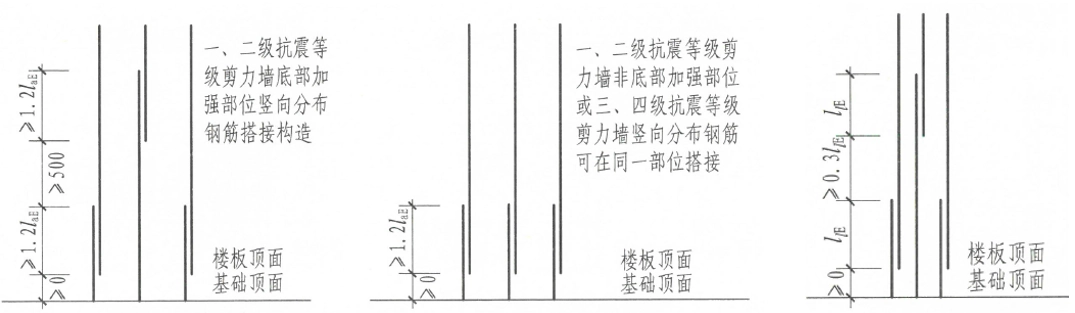

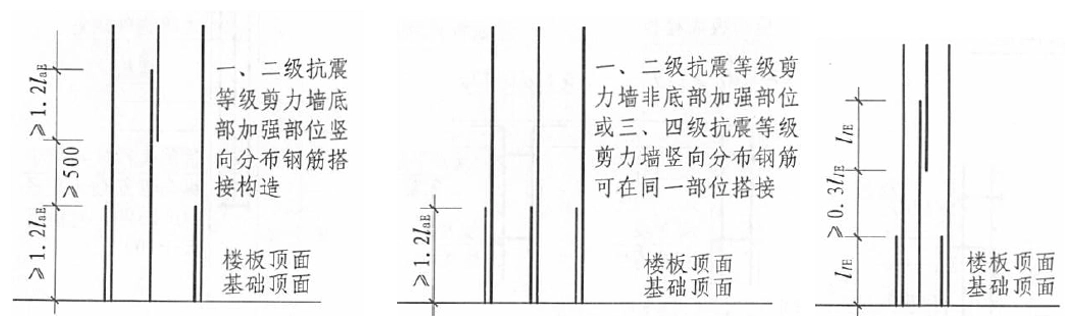

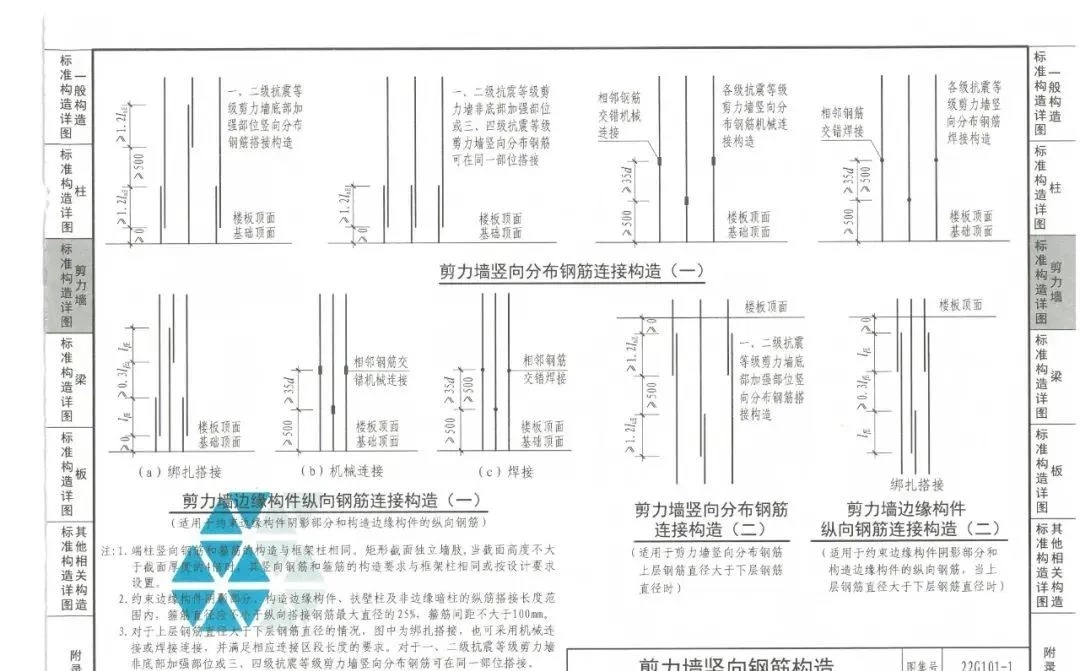

• 22G101-1明确了剪力墙竖向分布钢筋及边缘构件钢筋，采用搭接连接构造时，钢筋与楼板（基础）顶面的距离≧0：

22G101-1，第2-21页

16G101-1，第73页

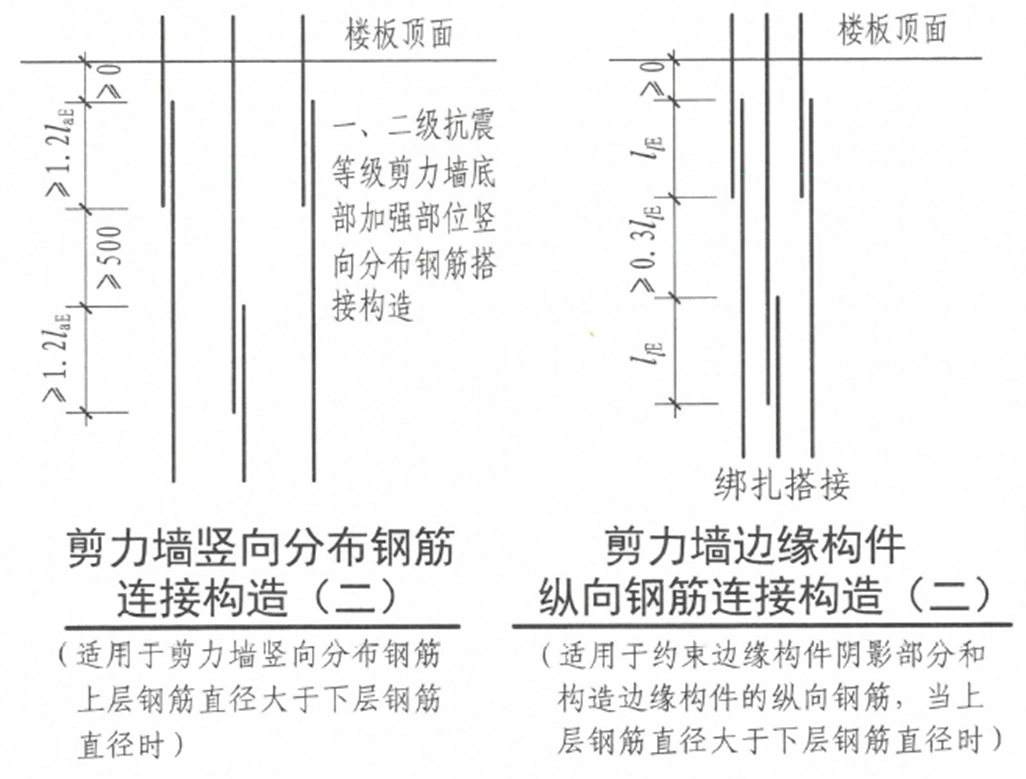

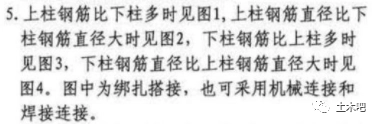

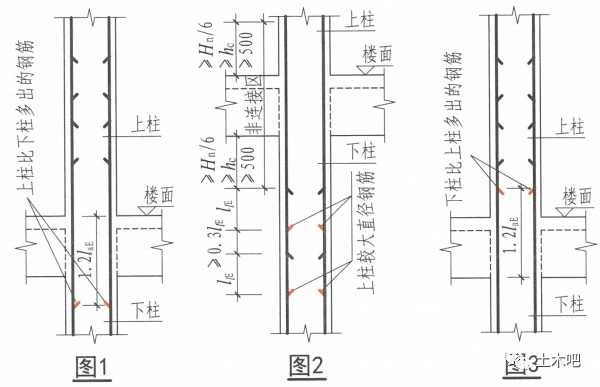

• 22G101-1增加了剪力墙及边缘构件，上层钢筋直径大于下层钢筋直径时候的连接构造：

22G101-1，第2-21页

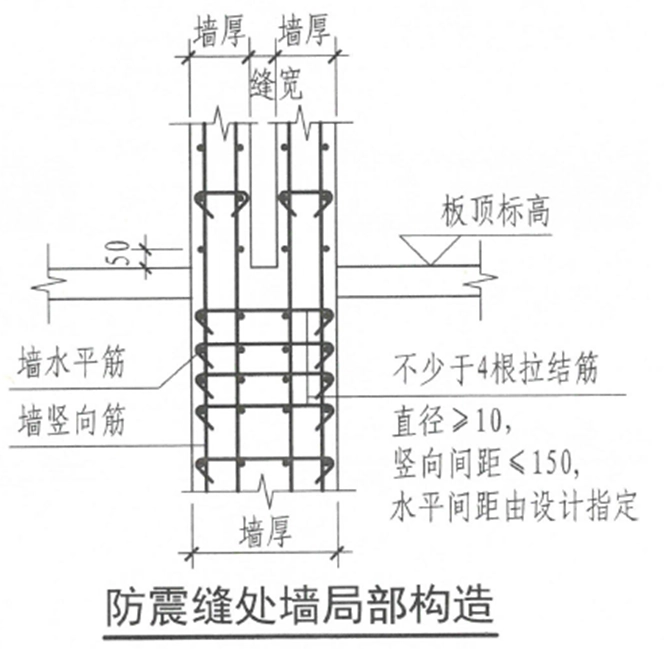

• 22G101-1增加了防震缝处墙局部构造：

22G101-1，第2-23页

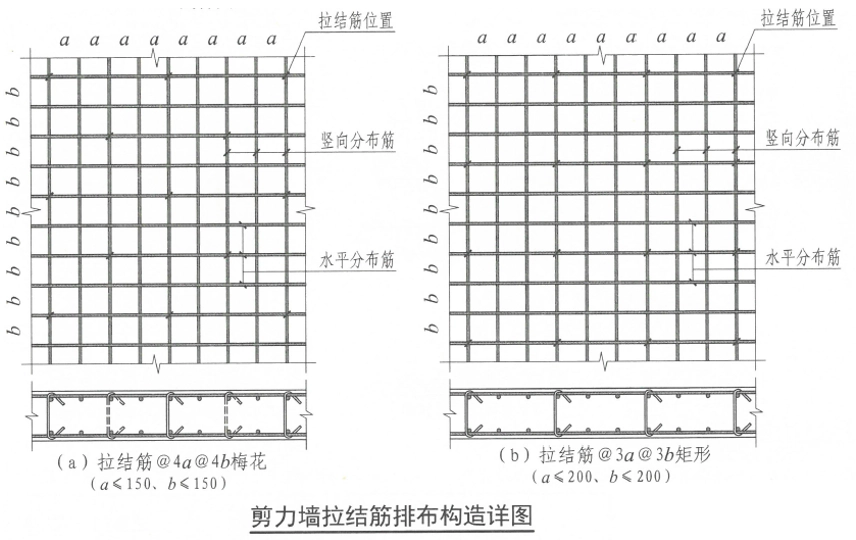

• 22G101-1增加了剪力墙拉结筋排布构造详图：

22G101-1，第2-23页

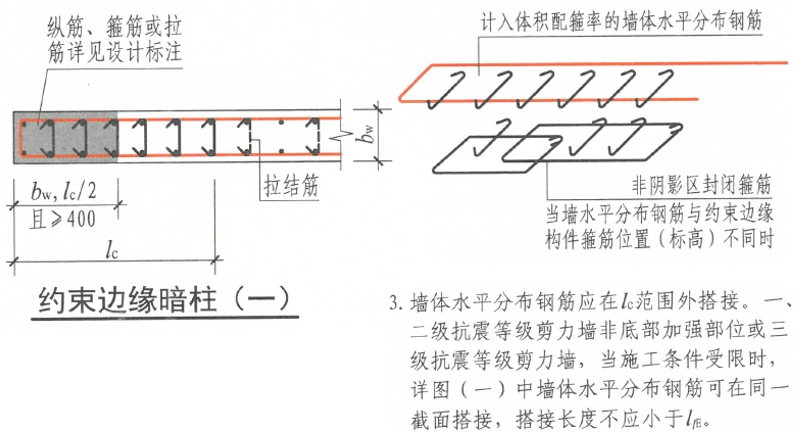

• 22G101-1细化了“约束边缘暗（一）”墙体水平钢筋搭接要求：



  22G101-1，第2-25页

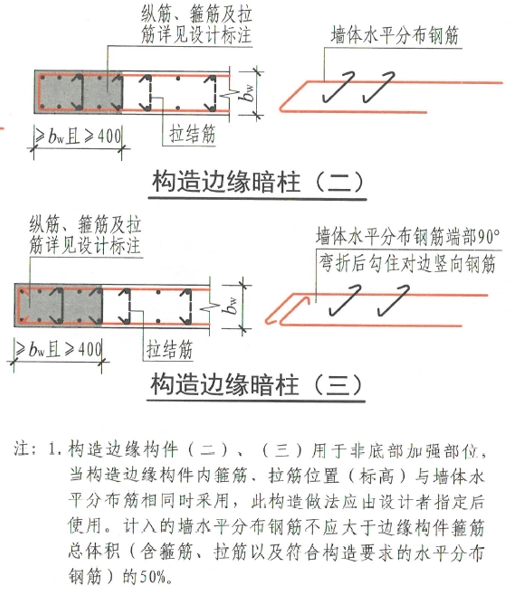

• 22G101-1规定，构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积（含箍筋、拉筋及符合构造要求的水平分布筋）的50%：



22G101-1，第2-26页

• 22G101-1第2-27页，连梁LL配筋构造规定：连梁的侧面纵向钢筋单独设置时，侧面纵向钢筋沿梁高度方向均匀布置。

【标准构造详图——梁】

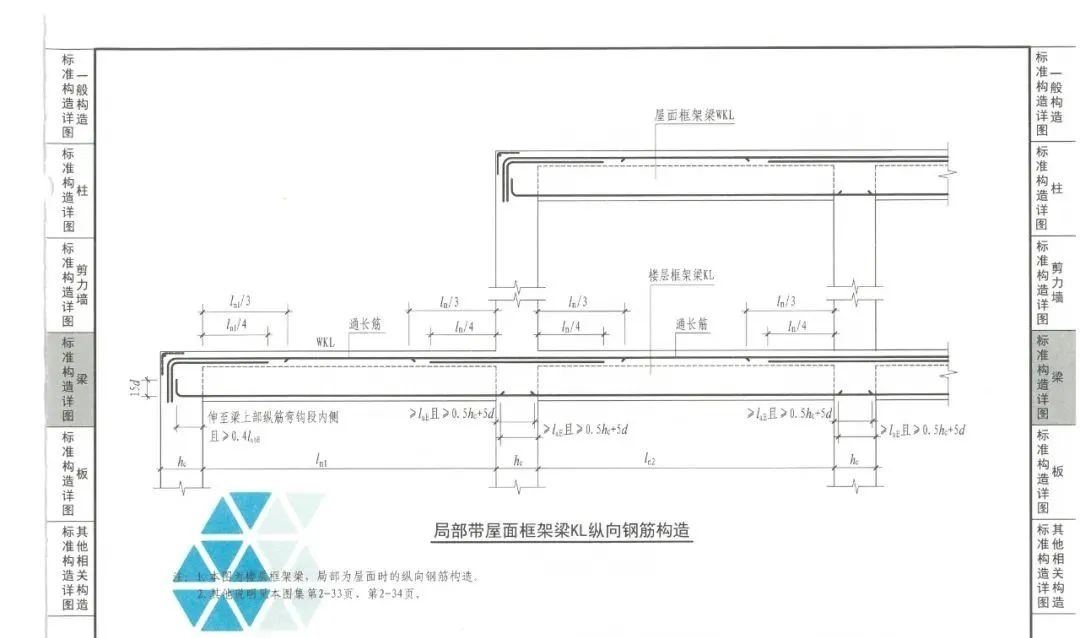

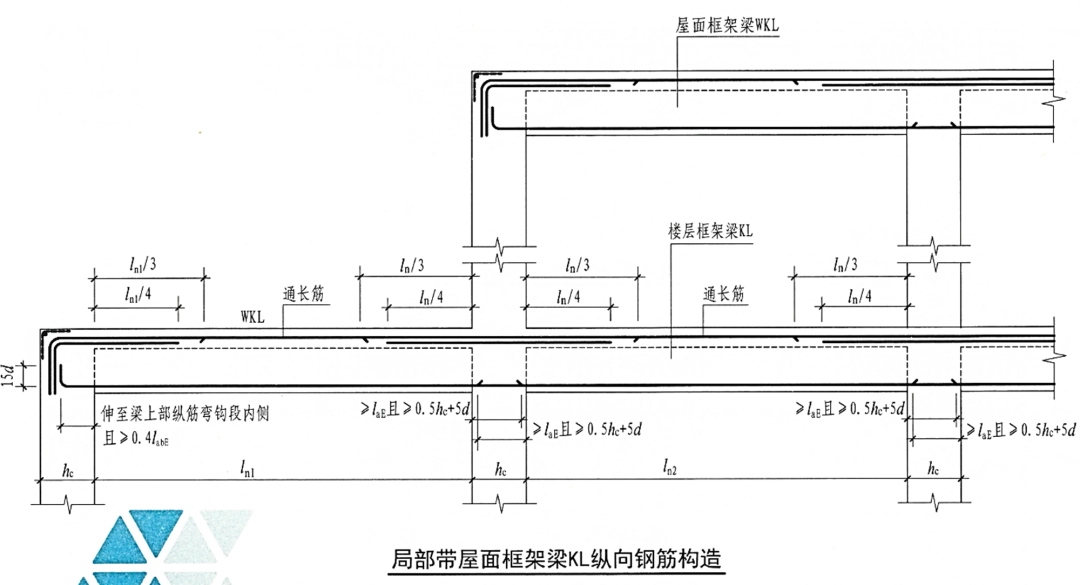

• 22G101-1增加了“局部带屋面框架梁KL纵筋构造”图：

22G101-1，第2-35页

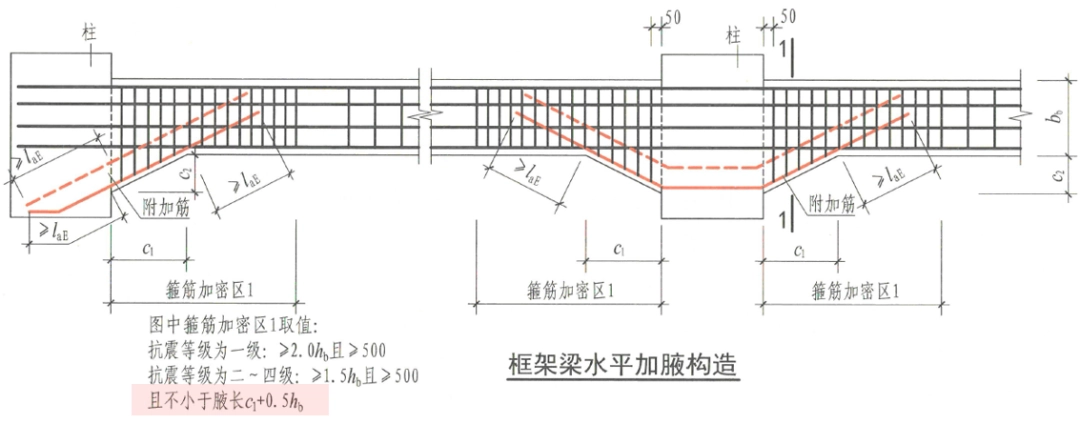

• 22G101-1在“框架梁水平加腋构造”中，增加了加密区不小于腋长C1+0.5hb的要求：

22G101-1，第2-36页

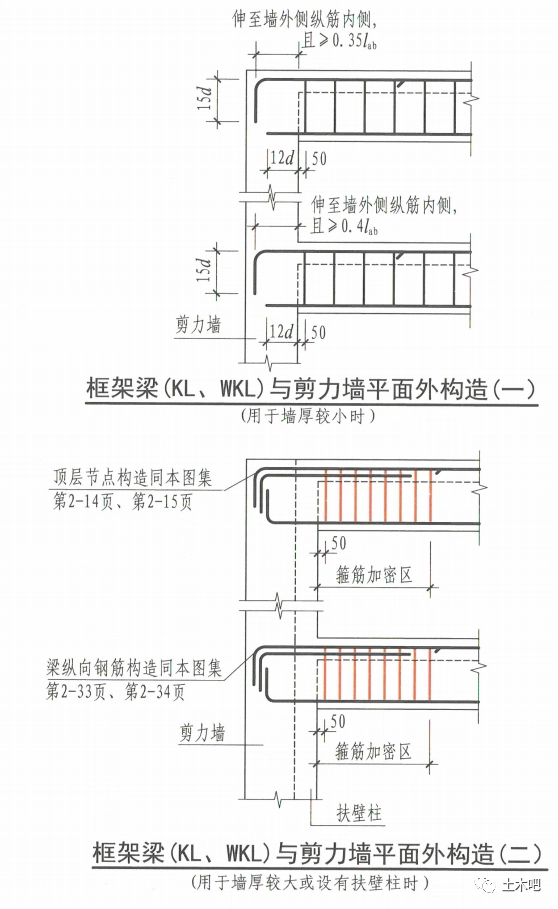

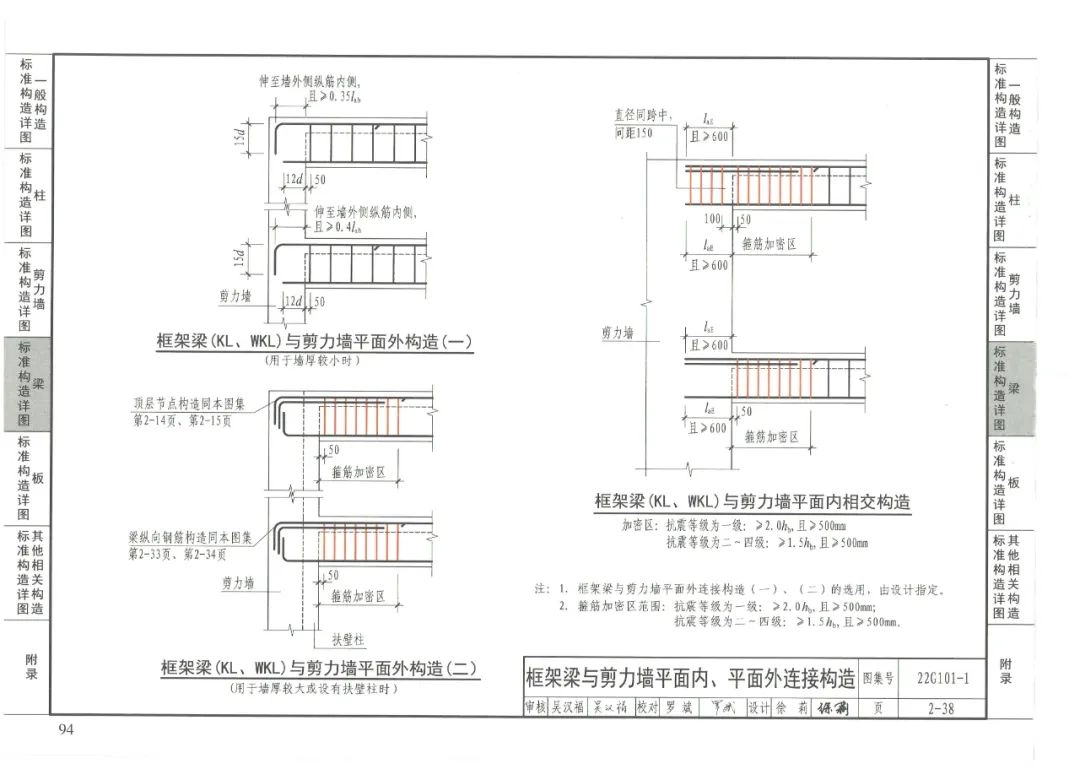

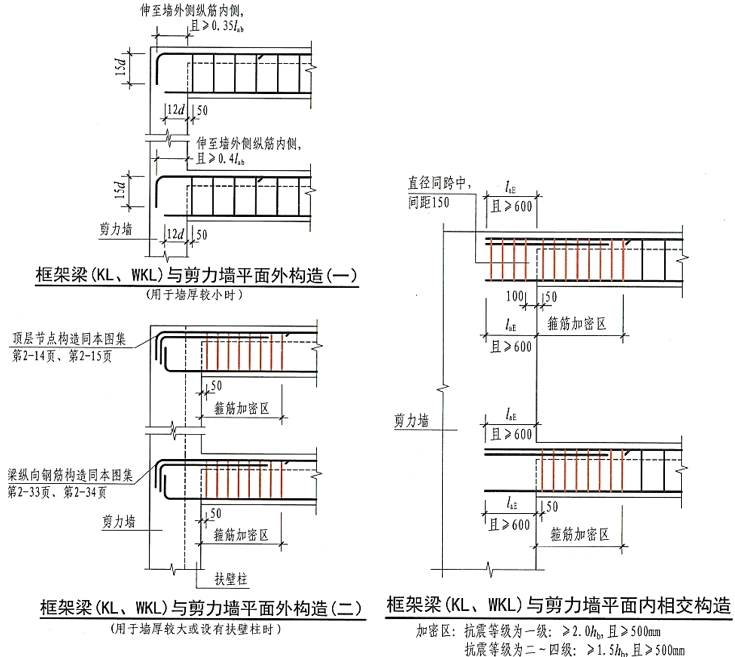

• 22G101-1增加了“框架梁与剪力墙平面内、平面外连接构造”图：



22G101-1，第2-38页

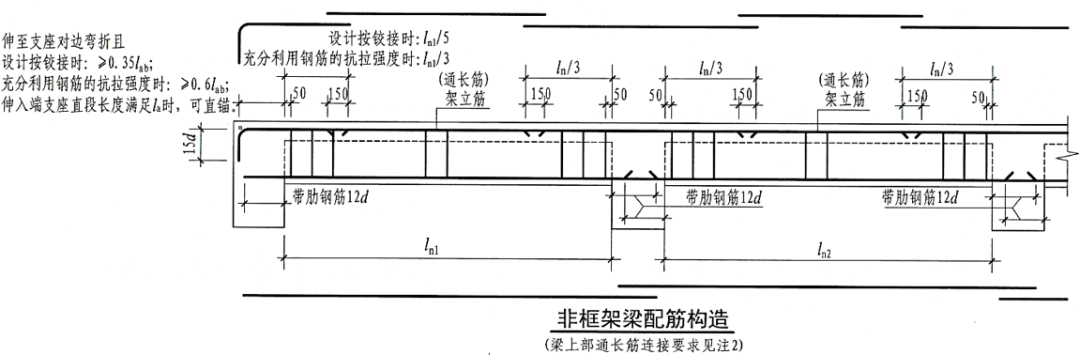

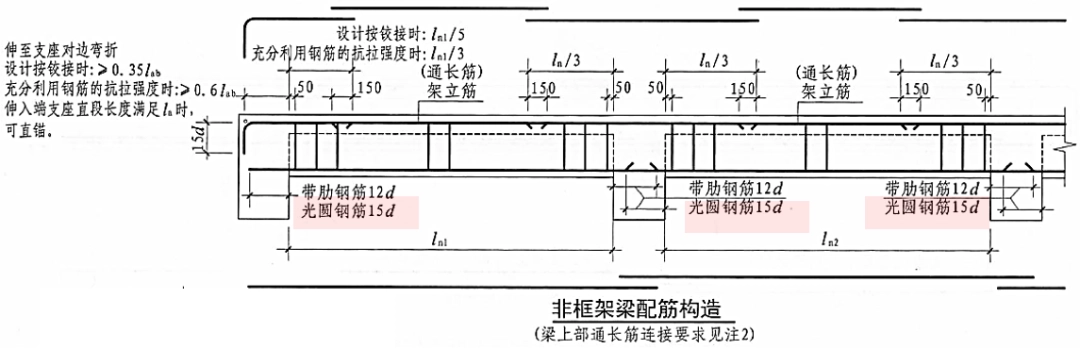

• 22G101-1取消了非框架梁配筋构造中，关于光圆钢筋的相关内容：



22G101-1，第2-40页

16G101-1，第89页

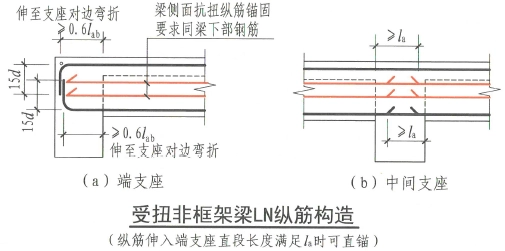

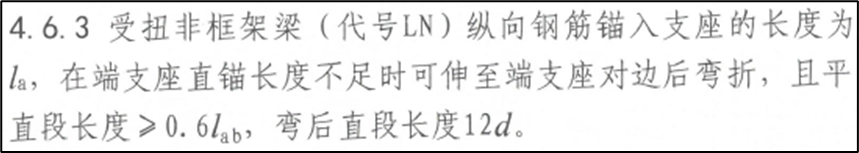

• 22G101-1细化了受扭非框架梁LN纵筋构造：



  22G101-1，第2-40页

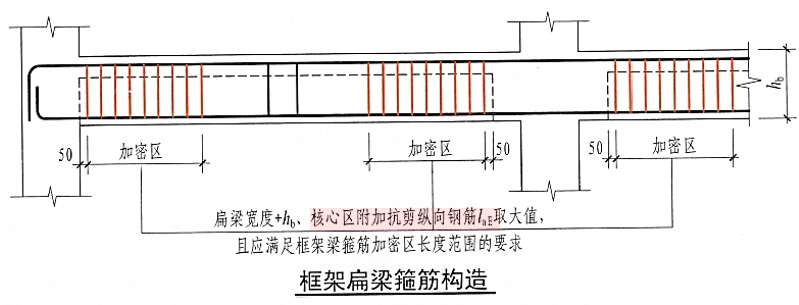

• 22G101-1明确框架扁梁箍筋构造中，加密区长度计算中，LaE取值为核心区附加抗剪纵向钢筋LaE：

22G101-1，第2-45页

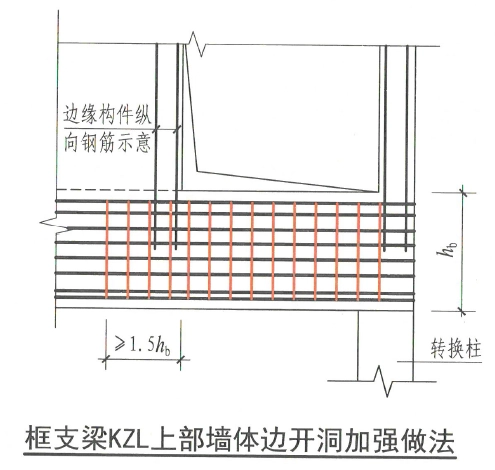

• 22G101-1增加了“框支梁KZL上部墙体边开洞加强做法”图：

22G101-1，第2-48页

【标准构造详图——板及其他构造详图】

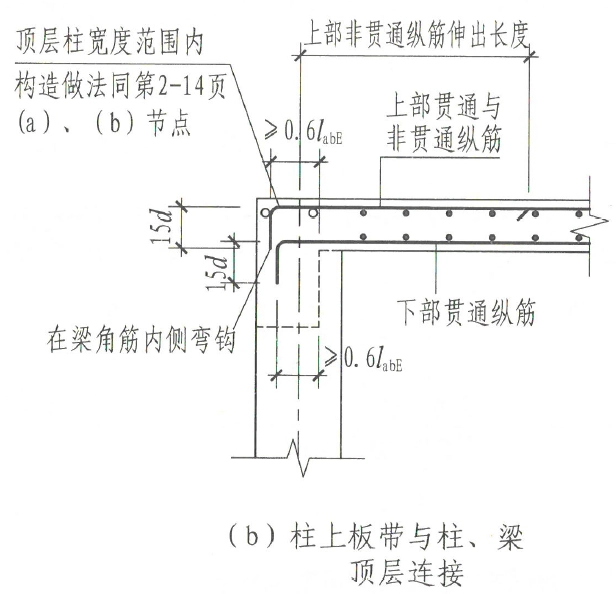

• 22G101-1增加了“柱上板带与柱、梁顶层连接”构造图：

22G101-1，第2-56页

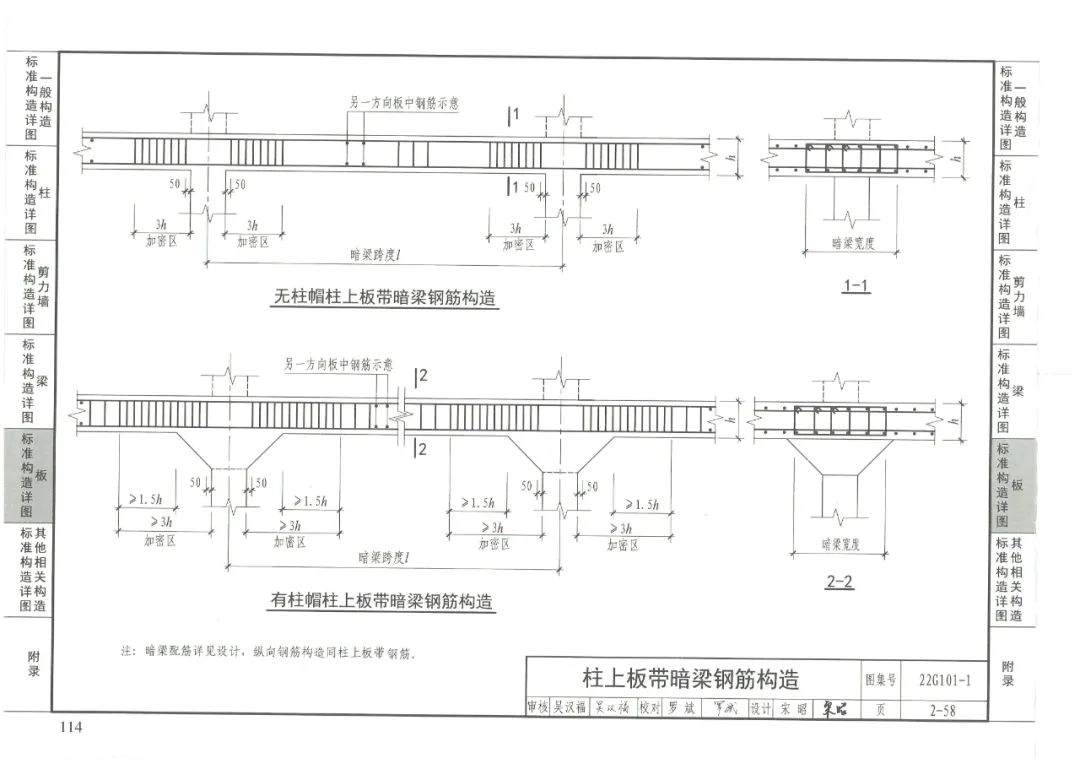

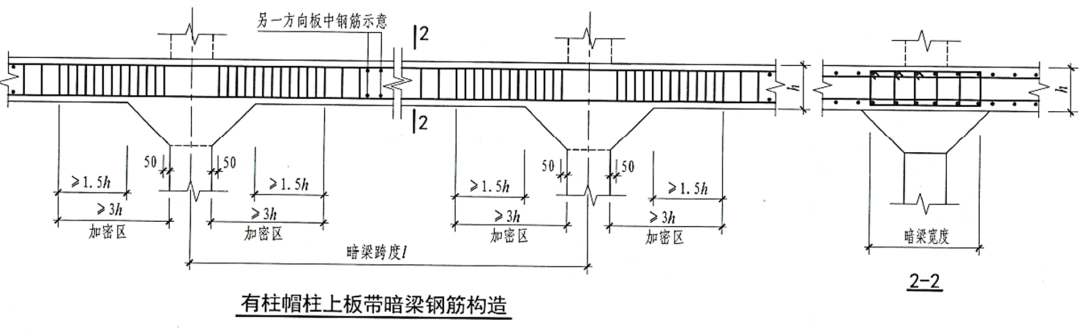

• 22G101-1增加了“有柱帽柱上板带暗梁钢筋构造”图：



22G101-1，第2-58页

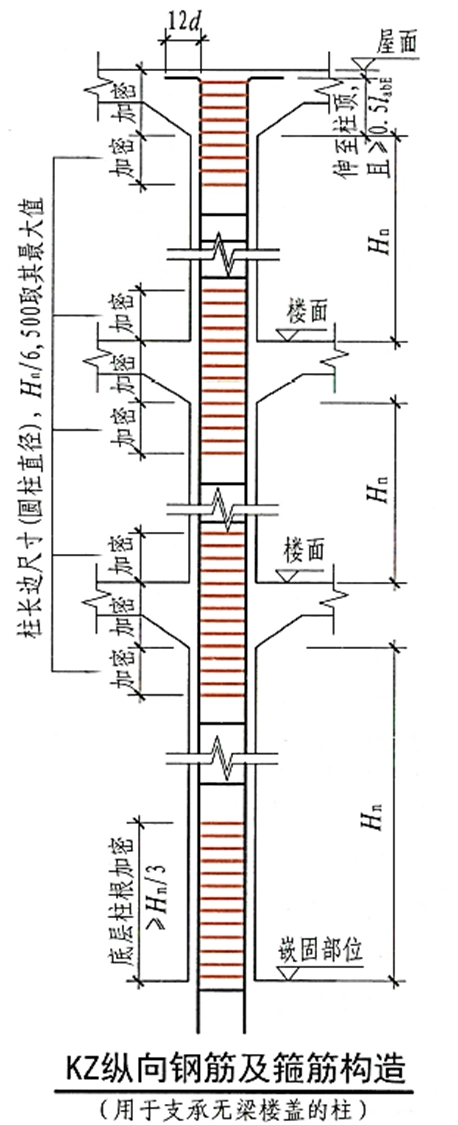

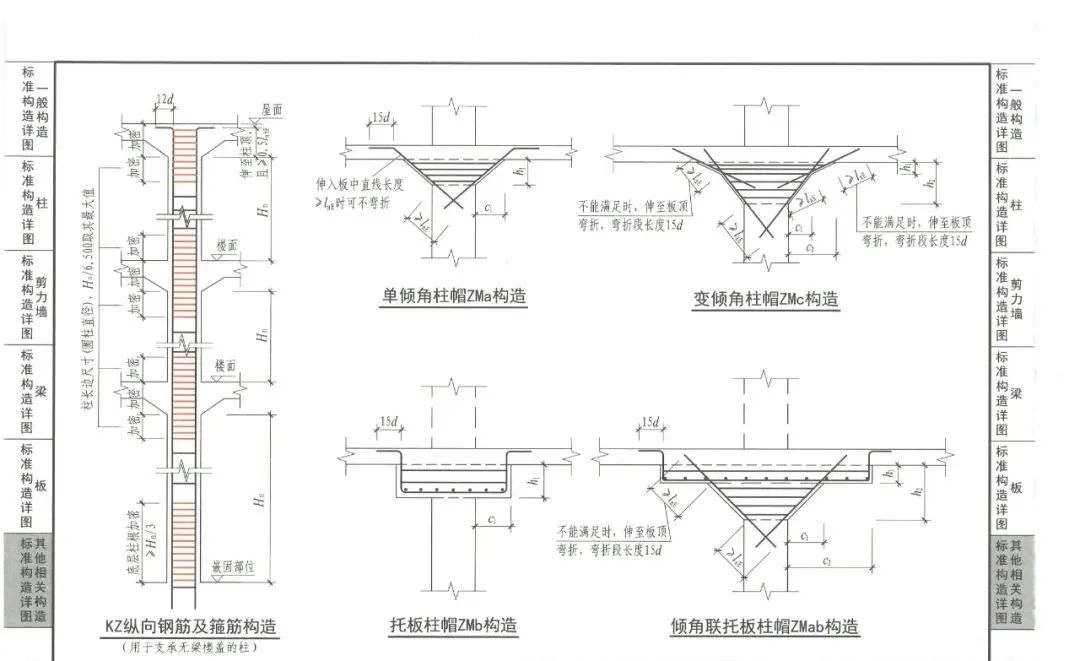

• 22G101-1增加了用于指出无梁楼盖的柱“KZ纵向钢筋及箍筋构造”图：

22G101-1，第2-66页

【附录】

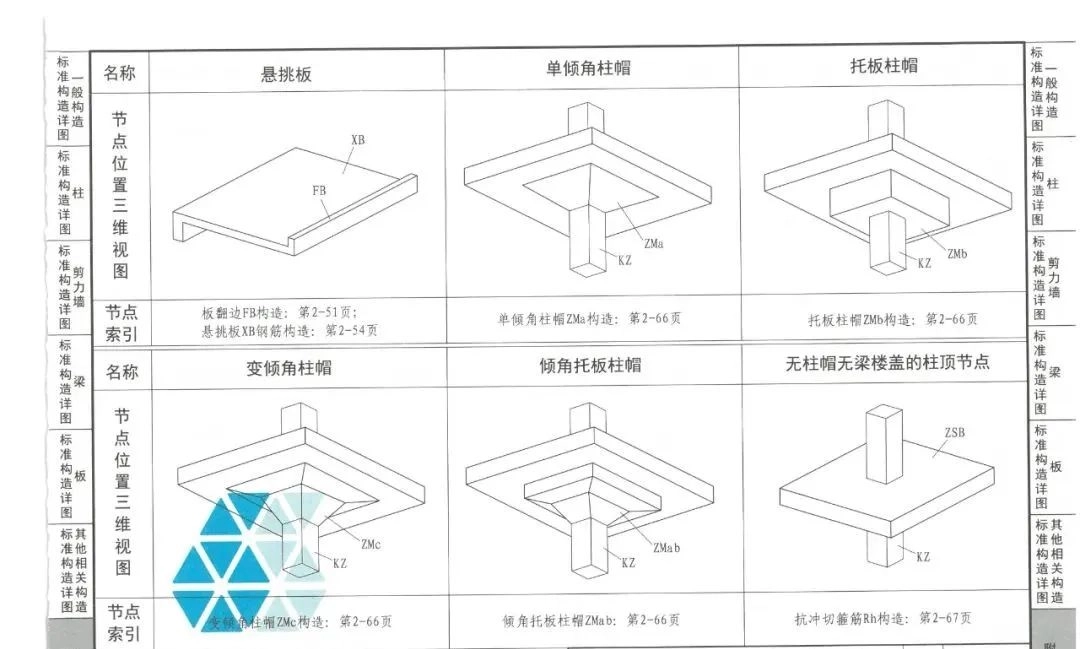

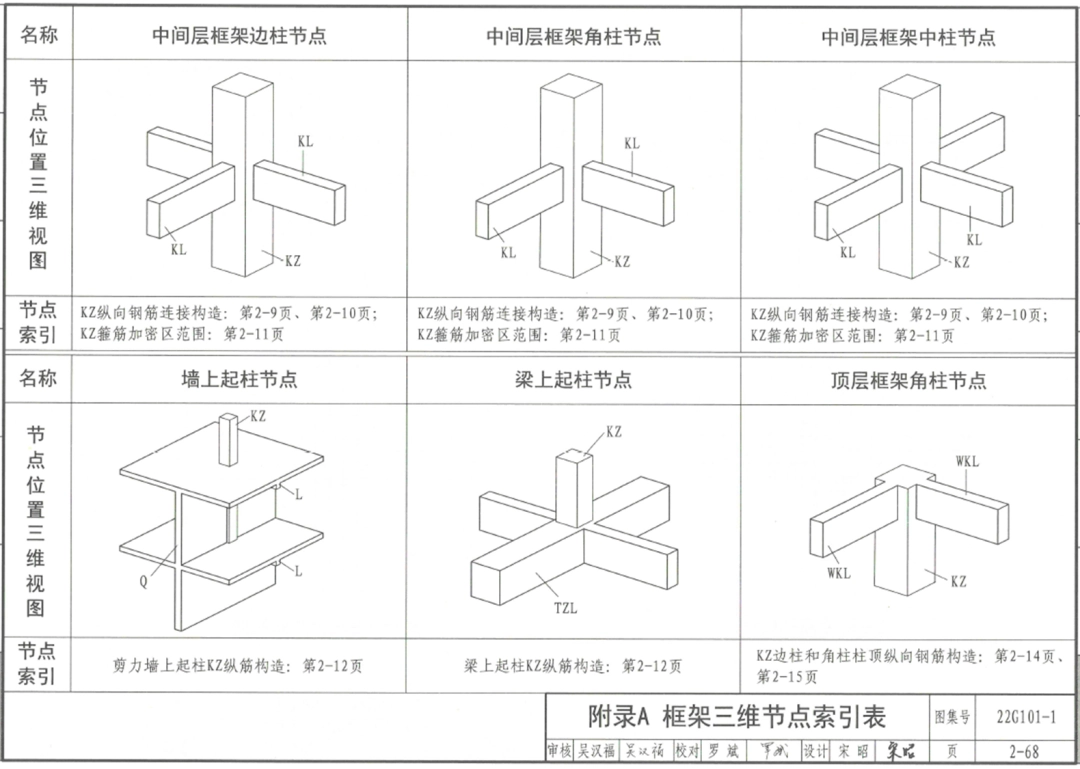

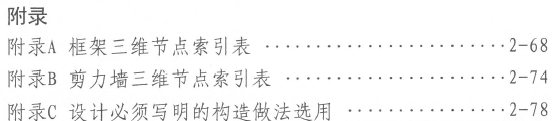

• 22G101-1增加了附录，本文仅给出部分示意图：



22G101-1，第2-68页

22G101-1，第2-78页

价格变化

16G101-1

▼

22G101-1

▼

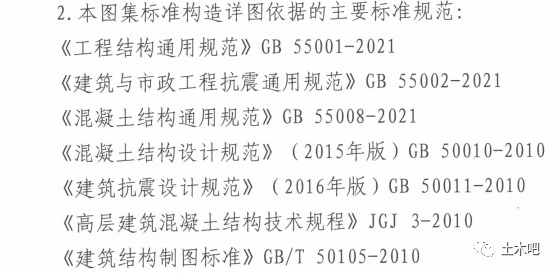

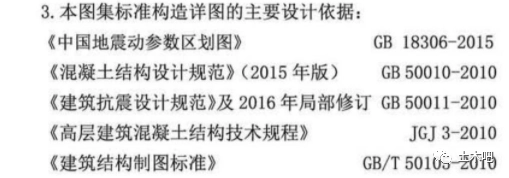

规范变化

16G101-1

▼

22G101-1

▼

    图集强调，当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。若因此出现工程问题，使用者自行负责。

钢筋长度

16G101-1

▼

无

22G101-1

▼

明确弯折钢筋长度怎么算。

价格变化

16G101-1

▼

无

22G101-1

▼

新增钢筋图例

保护层厚度

16G101-1

▼

22G101-1

▼

设计图必须注明各类构件的保护层厚度，不是根据环境类别让施工单位查表。

柱编号

16G101-1

▼

22G101-1

▼

取消LZ QZ编号，直接用汉字表达，为了有更多的变化，22G101也是蛮拼的。

必须注明Lc

16G101-1

▼

22G101-1

▼

取消了可不注明Lc的条件.

非阴影区筋

16G101-1

▼

22G101-1

▼

要注明非阴影区的箍筋或拉筋，…可不注

地下室外墙筋位置

16G101-1

▼

无

22G101-1

▼

水平筋在竖筋内侧？说好的水平筋放外侧抗裂的呢？

箍筋类型变少了

16G101-1

▼

22G101-1

▼

并筋要注明

16G101-1

▼

无

22G101-1

▼

连梁配筋

16G101-1

▼

无

22G101-1

▼

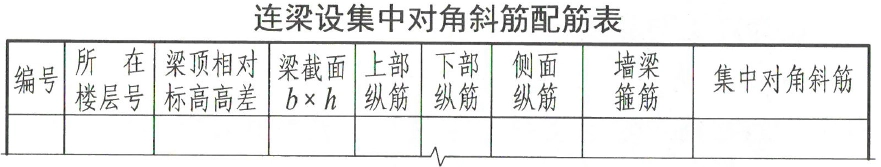

当连梁有暗撑、交叉斜筋、对角斜筋配筋时，增加了配筋表

连梁宽度

16G101-1

▼

无

22G101-1

▼

增加说明，当剪力墙厚度发生变化时，连梁LL宽度随墙厚变化。

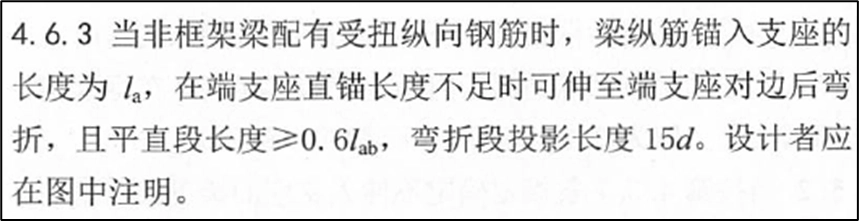

受扭梁

16G101-1

▼

22G101-1

▼

受扭梁，梁下部筋锚入支座也要满足La

充分利用钢筋强度

16G101-1

▼

无

22G101-1

▼

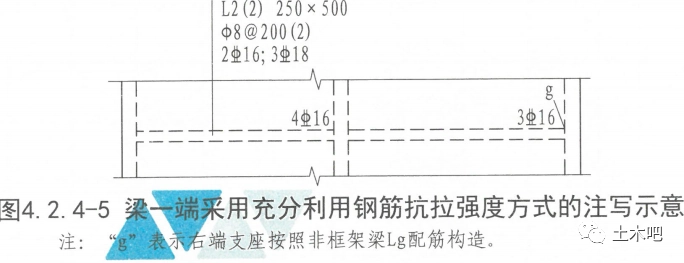

代号为L的非框架梁，当某一端支座上部纵筋为充分利用钢筋的抗拉强度时;对于一端与框架柱相连、另一端与梁相连的梁(代号为KL)，当其与梁相连的支座上部纵筋为充分利用钢筋的抗拉强度时，在梁平面布置图上原位标注，以符号“g”表示。

弯折段长度

16G101-1

▼

22G101-1

▼

投影长度15d，改为直段长度12d

梁两端支座不一样

16G101-1

▼

无

22G101-1

▼

很多优化公司经常提，这次图集明确了，KL有一端是次梁时，箍筋不用加密了

板筋锚固

16G101-1

▼

22G101-1

▼

转换层的楼板下筋锚固La变为LaE。

弯折段长度

16G101-1

▼

22G101-1

▼

板同梁一样，‍投影长度15d，改为直段长度12d

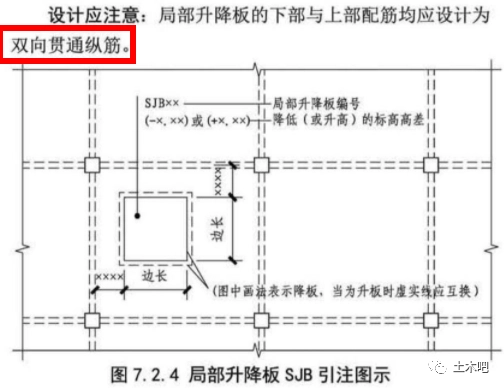

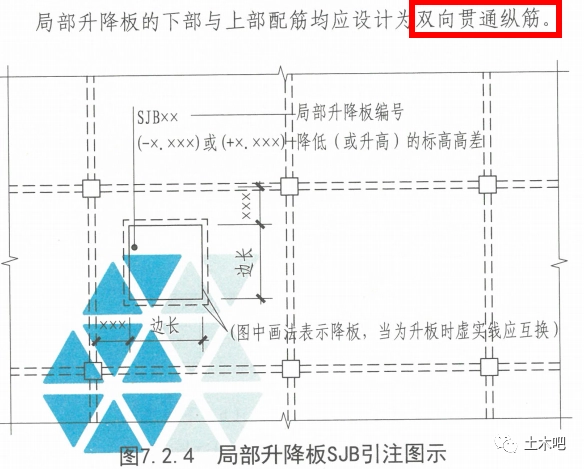

降板，上下双向贯通筋

16G101-1

▼

22G101-1

▼

这条没有变化，但还是想强调下，局部升降板的下部与上部配筋均应设计为

双向贯通纵筋，很多人沿用11G101的做法，只配板底筋是不合适的。

阴角钢筋

16G101-1

▼

22G101-1

▼

增加自阴角位置向内分布，设计未注明时，“自动授权”。

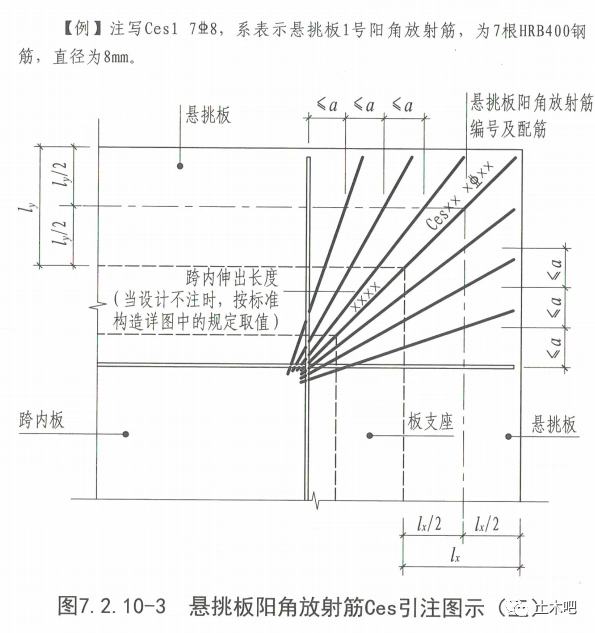

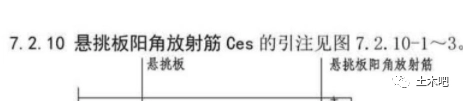

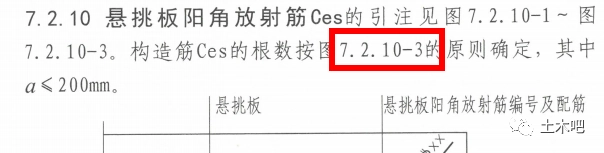

放射筋根数

16G101-1

▼

22G101-1

▼

明确了放射筋根数如何确定，有些时候，5根可能不够

钢筋锚固

16G101-1

▼

22G101-1

▼

说明变化较多。

贴焊锚固

16G101-1

▼

22G101-1

▼

贴焊锚固被取消

三根并筋

16G101-1

▼

22G101-1

▼

增加了三根钢筋并筋的节点

柱筋间距要求

16G101-1

▼

22G101-1

▼

新增较多柱纵筋并筋后的间距要求。

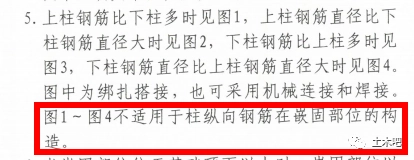

柱筋连接

16G101-1

▼

22G101-1

▼

新增不适用于嵌固部位说明。

跃层柱箍筋

16G101-1

▼

无

22G101-1

▼

新增跃层柱箍筋加密区要求

22G101系列图集已经上市，图集实行日期为2022年5月1日，当然对于新图集的实施，有过渡期，老项目老办法，新项目新规定！

目前还没有做详细对比，除了排版变化、图示钢筋颜色的变化、页码编码变化、设计及校对人员变化等等之外，还有一些新的变化！下面简单列出了22G101-1的部分大致变化：

一、更新了规范

二、取消了内容

取消了HRB335钢筋

取消了贴焊锚筋的锚固形式

取消了端部无暗柱的节点构造

三、增加了节点

增加了局部带屋面框架梁构造

增加了框架梁与剪力墙相交时连接构造（原17G101-11有）

增加了柱上板带暗梁钢筋构造

增加了无梁楼盖KZ纵筋及箍筋构造

四、完善及深化

细化了柱纵筋并筋节点

细化了KZ箍筋加密区范围

细化了KZ柱顶纵筋构造——钢筋拆解

增加了大量的三维节点索引

五、细节的调整

剪力墙竖向分布筋100%搭接节点细节调整

板支座负筋的端部弯钩调整

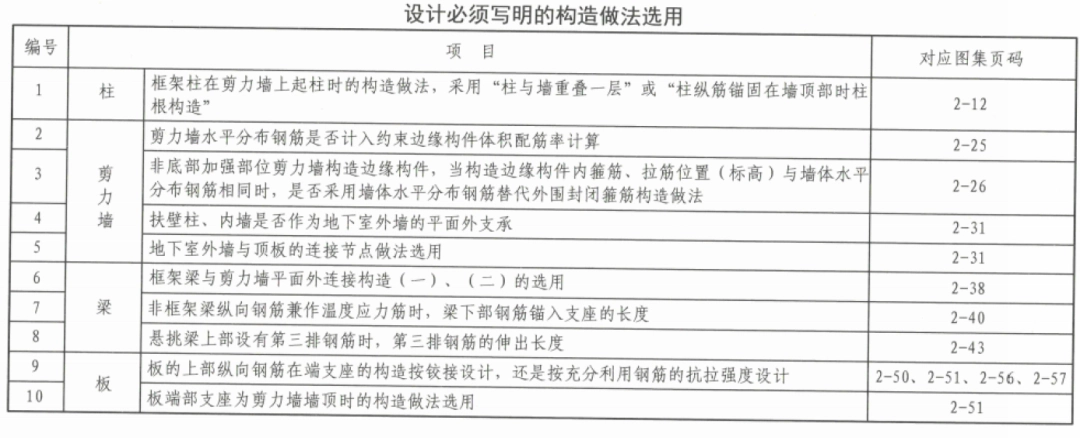

六、明确了要求

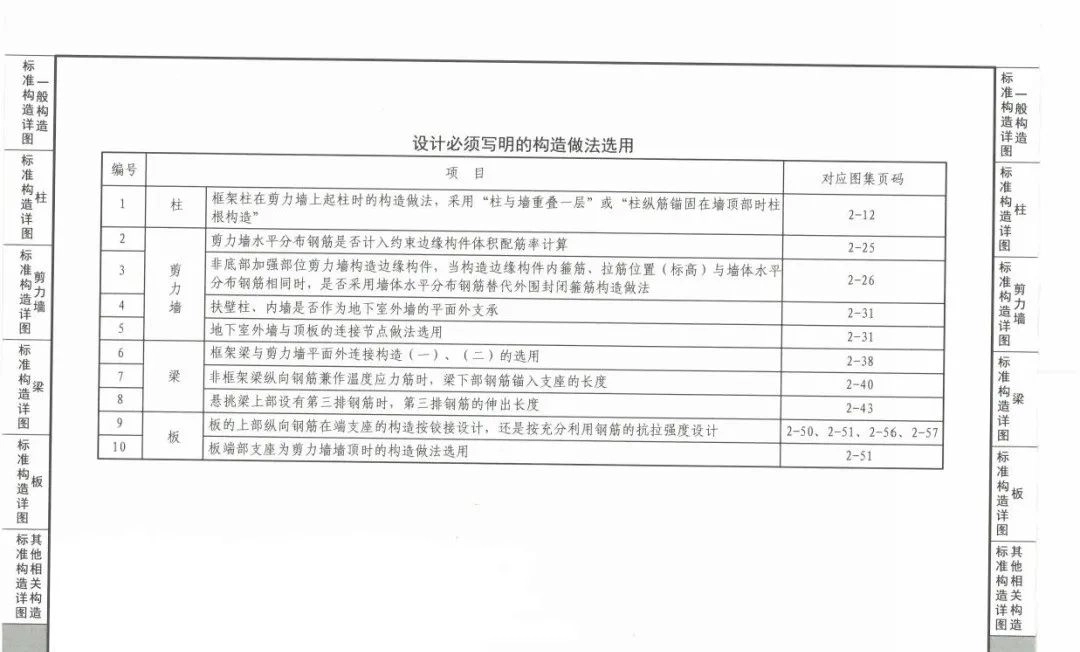

明确了图纸中设计必须要注明的节点选
