箍筋中下料长度*11.9d什么意思11.9d是什么？

 一、弯曲调整值的概念

对于单根且有弯曲钢筋预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。

例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。

二、弯曲调整值的计算

箍筋的弯钩长度

弯钩长度=平直段长度+弯曲调整值=max（10d，75）+ 1.9d
1、当钢筋直接≤6.5时，弯钩长度为75+1.9d
2、当钢筋直径≥8时，弯钩长度为10d+1.9d=11.9d，“11.9d”就是咱们常说的135°弯钩值长度。

从图1中可以看到平直段长度“max（10d，75）”在图集中有标注，而弯曲调整值没有说明，这就是咱们今天要讨论的根源了。

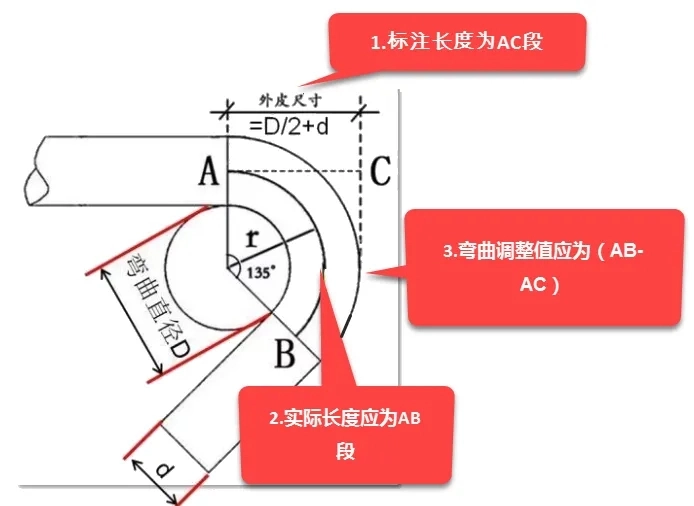

先来看一个图，根据图纸标注计算出的箍筋长度为AC段，而实际箍筋弯钩处长度应为AB段，所以弯曲调整值的长度为AB-AC段。如图2所示。

1.AC段长度

AC段长度为D/2+d；

2.AB段长度

AB段长度可根据圆的周长（π×直径）公式求得：

（D/2+d/2）×2×π/360×135；

3.AB-AC段长度

（D/2+d/2）×2×π/360×135-（D/2+d）

=（2.5d/2+d/2）×2×3.14/360×135-（2.5d/2+d）

=1.871d

≈1.9d

注：将D=2.5d代入即可得到1.9d。

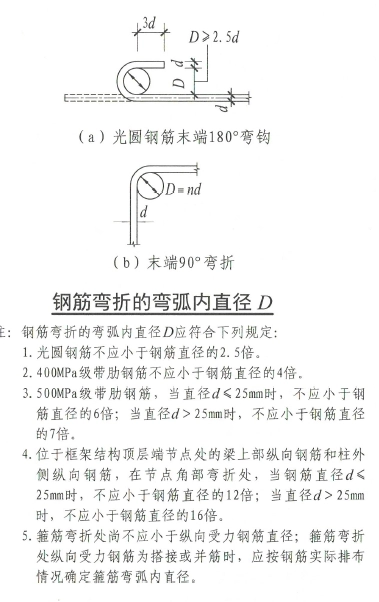

那么“D=2.5d”是从哪里得到的呢？我从图集中找到了答案，如图3所示。

见第一条标注，一级钢的弯弧内直径D不应小于钢筋直径的2.5倍，由此可知，钢筋级别为一级钢时可代入“D=2.5d”。

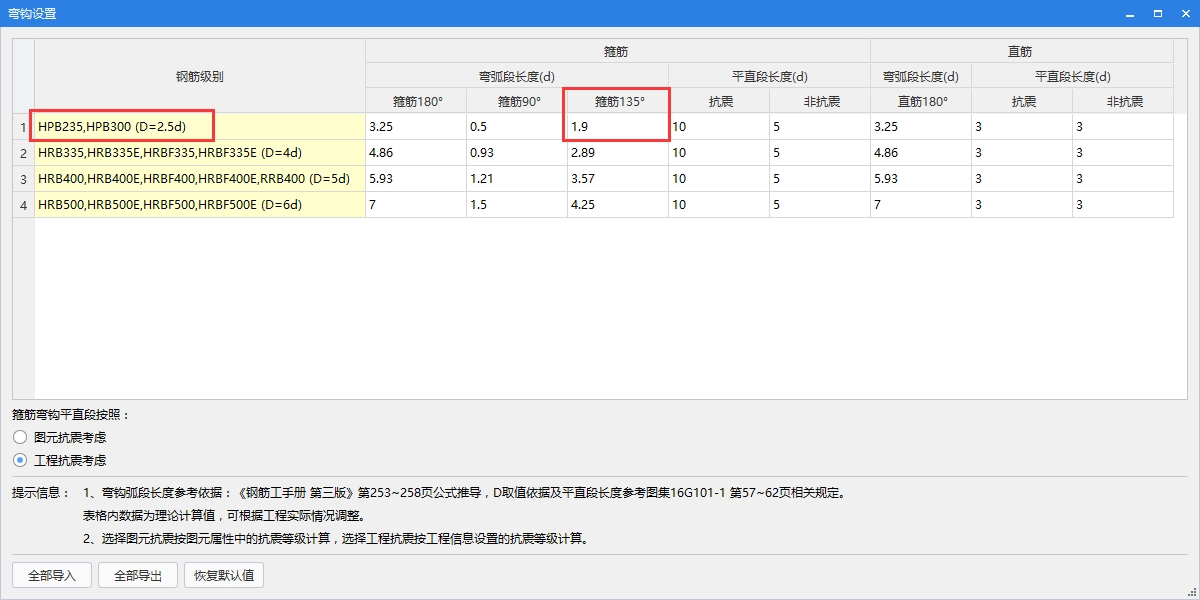

这一点在广联达量筋合一软件中有所体现，如图4所示。

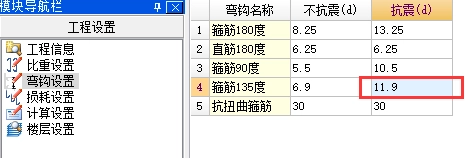

在13版广联达钢筋算量软件中也能看到，如图5所示。

在13钢筋软件中，整体默认的是11.9d，没有区分钢筋规格，而在22G图集中是有区分钢筋规格的，如图3所示。

在22G图集中有注明弯弧内直径D的取值和钢筋规格的关系，而D的取值从根本上影响了弯曲调整值的长度。

量筋合一软件中分别体现到了钢筋规格的调整值，如图7所示。

这也是我们用钢筋软件和量筋合一软件来对量时，工程量的差异原因之一了。

当钢筋为三级钢，代入“D=5d”时，即可得到AB-AC段长度：3.57d，加上平直段的10d即13.57d，如图8所示。

三、弯曲调整值的应用（扩展阅读）

箍筋到底按外皮计算还是按中心线计算，一直是钢筋计算争议的热门话题。有些地区定额明确规定按中心线计算，有些地区定额没有明确规定，大家就不知如何是好了，也因此产生了许多争议。本文旨在解读两种算法的根本区别，帮你算得清清楚楚、明明白白。

我们先来探讨箍筋按外皮计算的情况。

一、箍筋按外皮长度计算

箍筋按外皮长度计算是为了降低计算难度，因为按外皮长度计算省去了计算圆弧的麻烦。下面请看箍筋计算的演变过程。

（一）箍筋按外皮计算的演变过程

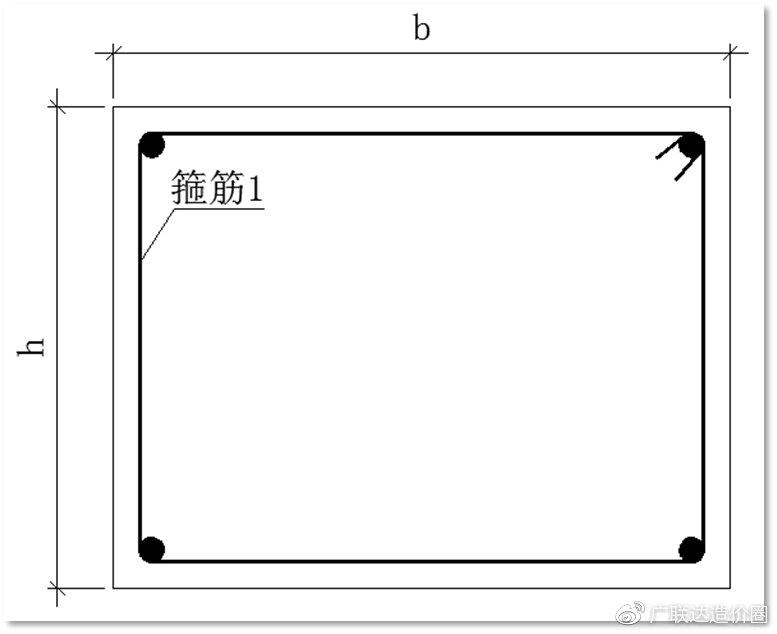

我们平常看到的箍筋是这样的，比如框架柱的箍筋，如图所示。

图1

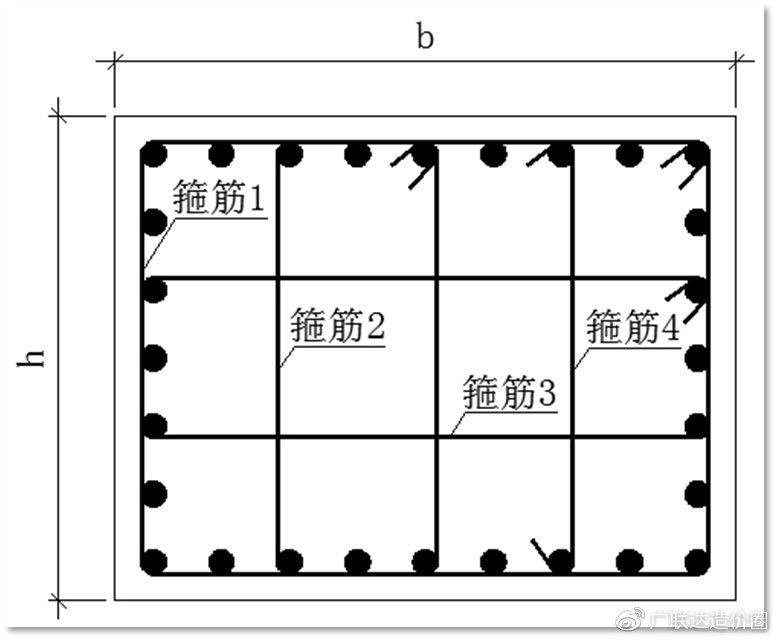

如上图所示的箍筋中有箍筋1、箍筋2、箍筋3、箍筋4，其实箍筋1、箍筋2、箍筋3都是2*2的封闭箍筋，箍筋4是单肢箍，也叫拉筋。

但是，图1是不能直接计算的，我们先来计算箍筋1，把其他箍筋去掉，那么就变成下图所示。

但是这样还是不能计算，我们需要给加上直径，如下图所示。

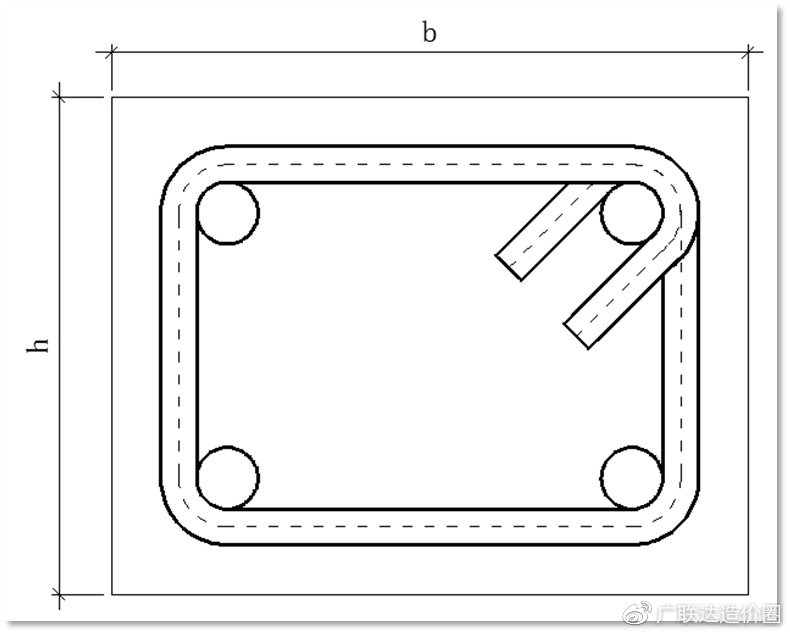

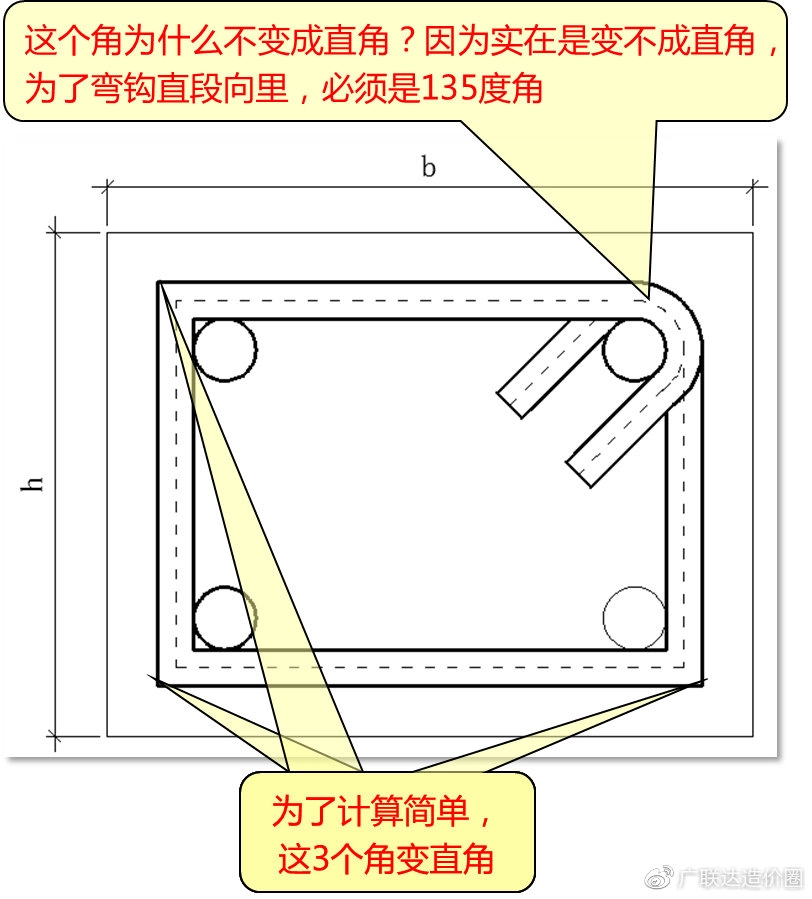

有人或许会认为这样就能进行计算，就是算起来比较麻烦，把4个圆弧角去掉就简单了。我估计当年发明箍筋计算公式的人也是这样想的，于是就变成了下面这样。

下面我们就来推导箍筋按外皮计算的公式。

（二）箍筋按外皮计算公式推导过程

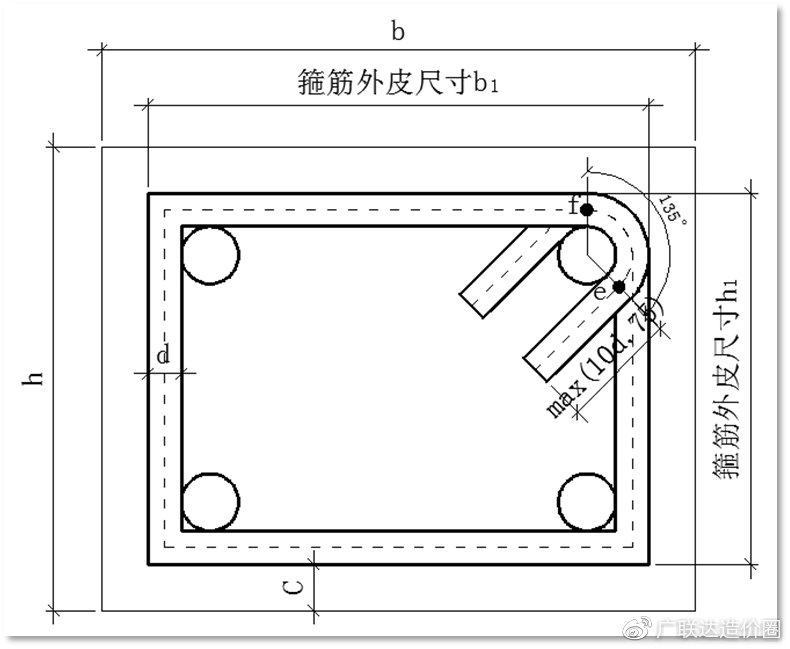

我们给图示加上尺寸，构件外皮是b和h，箍筋外皮是b1和h1，如下图所示。

我们可以粗略列出箍筋按外皮的计算公式：

箍筋长度=(b1+h1)*2+max(10d,75)*2

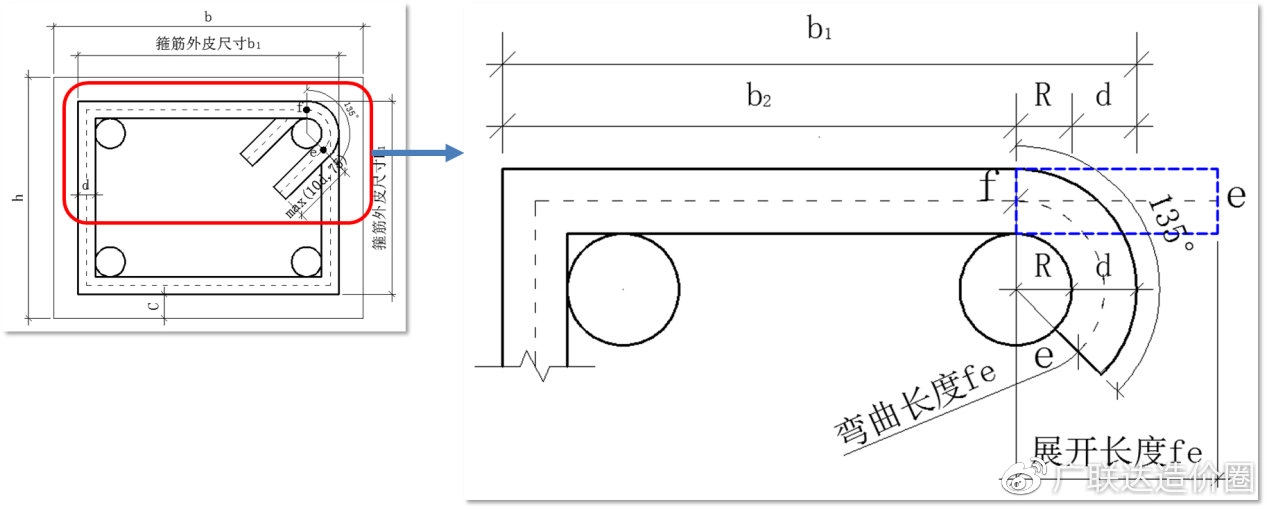

很显然，图中b1和h1是不准确的，主要是圆弧部分不准确，我们把圆弧部分放大，如图所示。

b1可以换算成b2+R+d，这里R是弯曲半径，d是箍筋直径。这里b2是准确的，R+d是不准确的， R+d的实际长度是弧长fe（也就是图中的展开长度fe，展开长度与中心线相等，而不是与外皮相等，所以，这里必须计算中心线长度fe），而fe是可以计算出来的，这就出现了标注长度与实际长度差值，我们只要把差值补回来，这个圆弧段的长度就准确的了。

下面我们就来计算这个差值。

标注长度与实际长度的差值= 弧长fe-（R+d）→

弧长fe=圆的周长*135/360=直径*π*135/360=（R+d/2）*2*π*135/360→

最后得到如下公式：

标注长度与实际长度的差值=[(R+d/2)*2*π*135/360]-(R+d)

这里牵扯到箍筋的圆弧半径R的取值问题，R应该取多少呢？

关于弯曲半径R的取值，平法图集16G101-1的57页有一个相对明确的范围，如图所示。

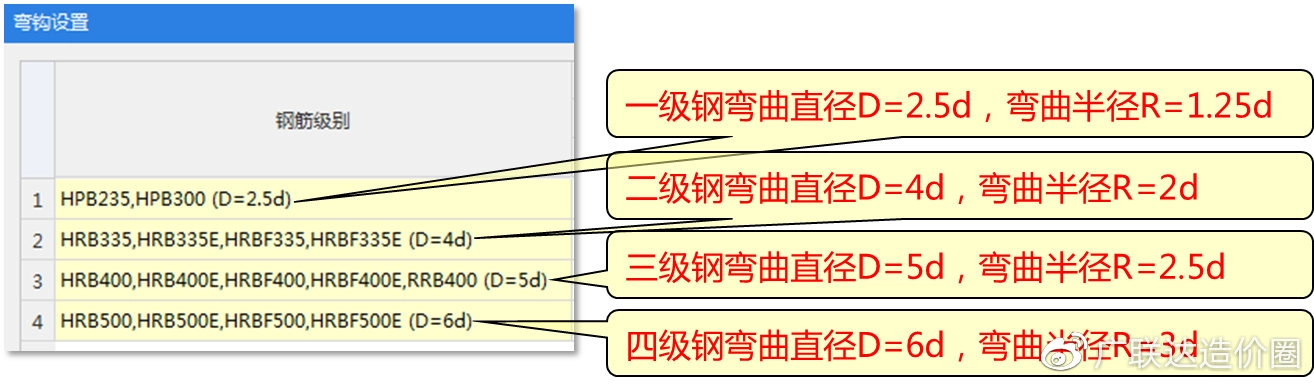

大家看到了，图中只给了个取值范围，在具体数据上并不明确，而我们遇到每一根钢筋，必须给具体数据，怎么办呢？所以，广联达软件给了每种级别钢筋具体的弯曲半径，个人认为是较为合理的，如下图所示。

我们把各种弯曲半径代入公式中：

标注长度与实际长度的差值=[(R+d/2)*2*π*135/360]-(R+d)

1、当弯曲半径=1.25d时

我们把弯曲半径R=1.25d，π=3.1415926代入公式中，得到标注与实际的差值；

标注长度与实际长度的差值

=[(1.25d+d/2)*2*3.1415926*135/360]-(1.25d+d)

=1.87334d

≈1.9d

2、当弯曲半径=2d时

我们把弯曲半径R=2d，π=3.1415926代入公式中，得到标注与实际的差值；

标注长度与实际长度的差值

=[(2d+d/2)*2*3.1415926*135/360]-(2d+d)

=2.890476d

≈2.89d

3、当弯曲半径=2.5d时

我们把弯曲半径R=2.5d，π=3.1415926代入公式中，得到标注与实际的差值；

标注长度与实际长度的差值

=[(2.5d+d/2)*2*3.1415926*135/360]-(2.5d+d)

=3.56858d

≈3.57d

4、当弯曲半径=3d时

我们把弯曲半径R=3d，π=3.1415926代入公式中，得到标注与实际的差值；

标注长度与实际长度的差值

=[(3d+d/2)*2*3.1415926*135/360]-(3d+d)

=4.24668d

≈4.25d

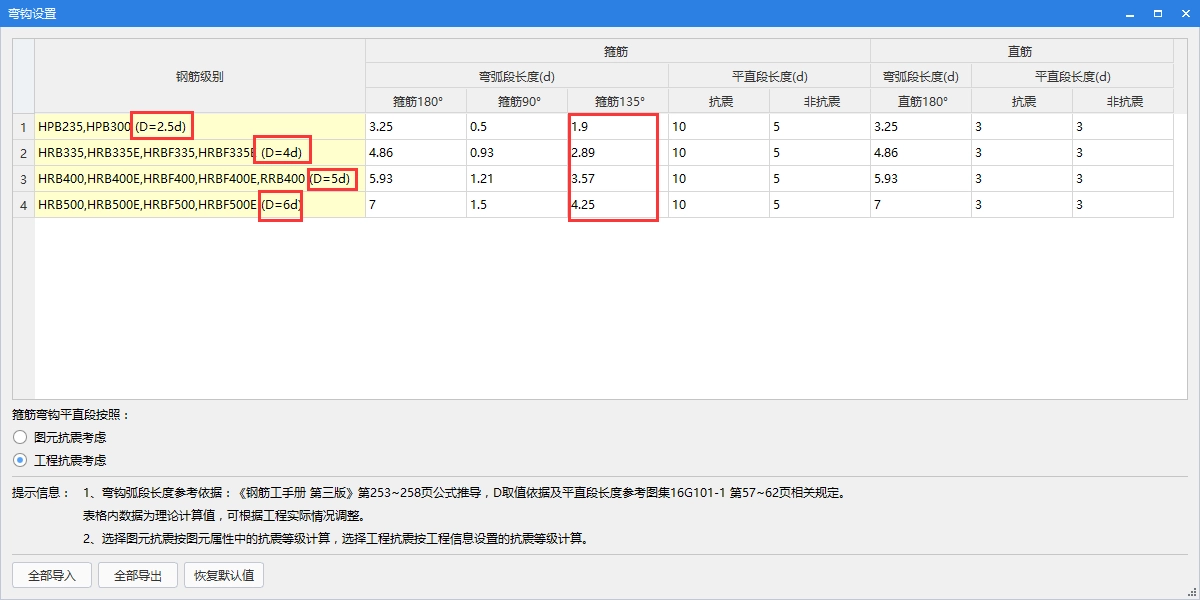

这个135度弯钩计算结果，与广联达软件计算是一致的，如下图所示。

5、按外皮计算公式推导

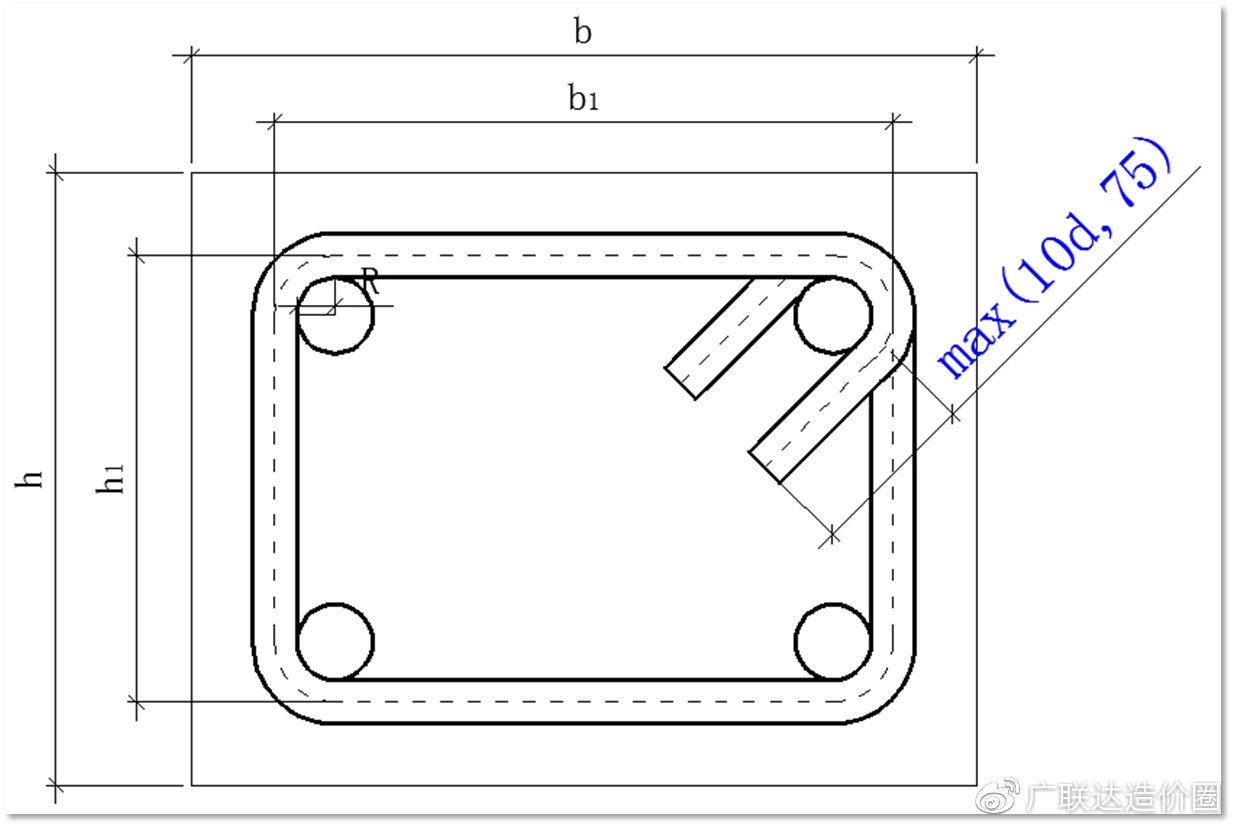

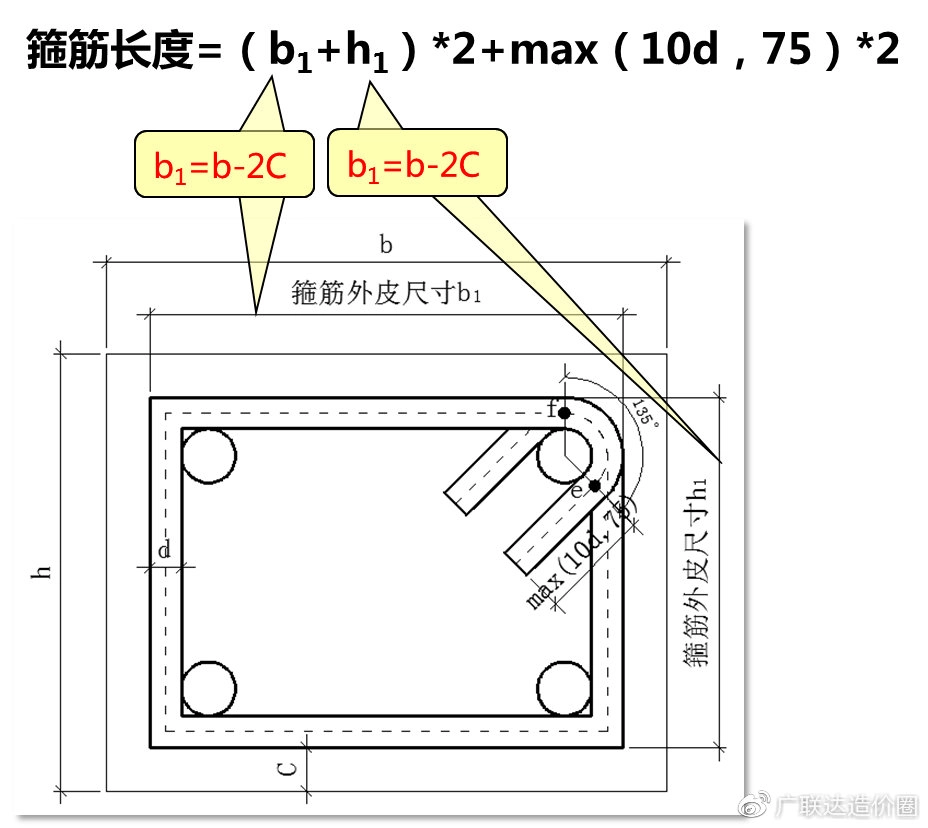

这里b1和h1也可以用已知的截面尺寸和保护层代替，如图所示。

再把b1、h1和135度角弯钩的差值代入到公式中，如图所示。

箍筋长度=（b1+h1）*2+max(10d,75)*2

当弯曲半径R=1.25d，公式推导过程如下：

箍筋长度

=（b1+h1）*2+差值1.9d*2+max（10d,75）*2

=（b-2C+h-2C）*2+2+1.9d*2+max(10d,75)*2

=（b+h）*2-8C+max(10d,75)*2+1.9d*2

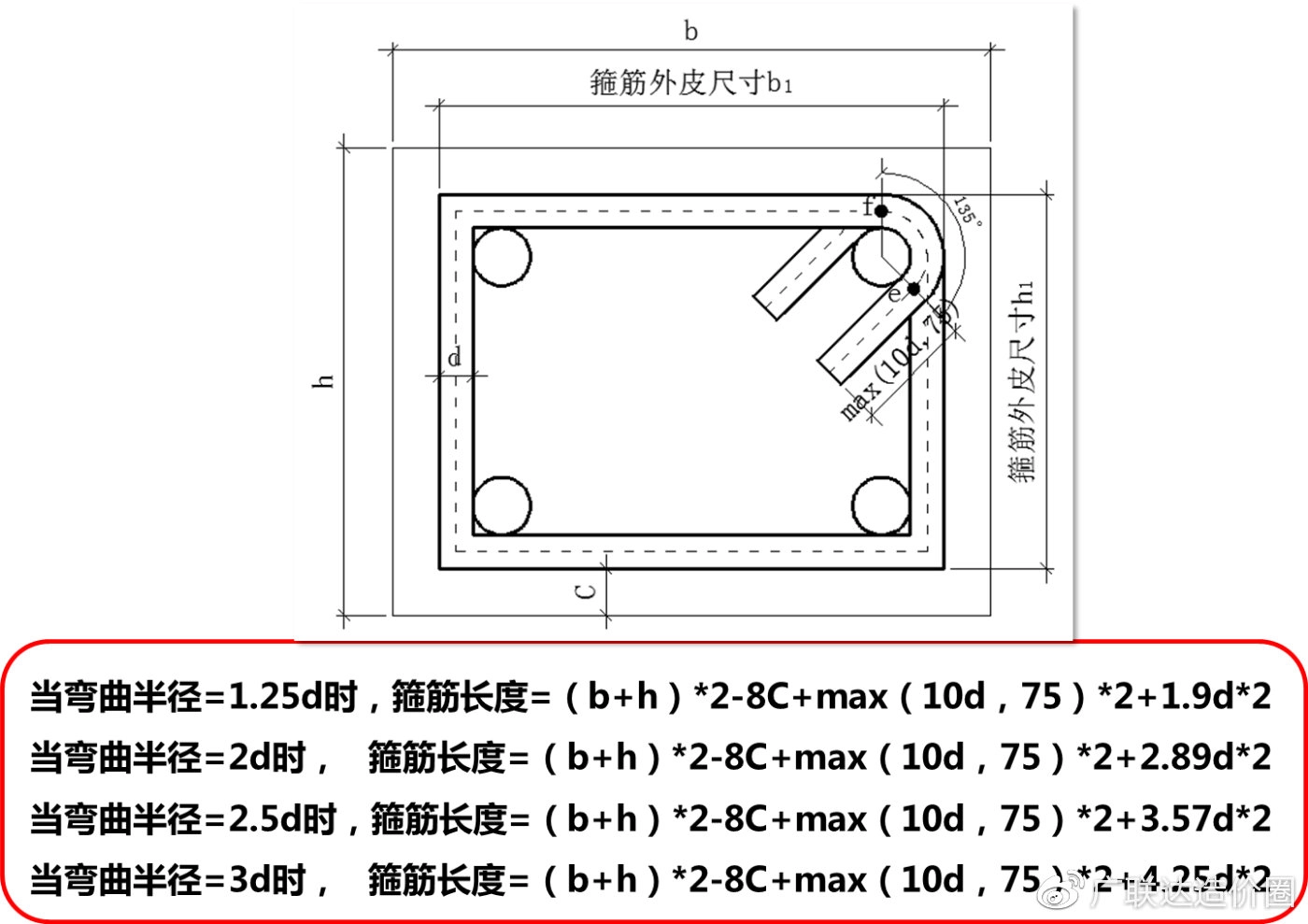

同样道理，把其他弯曲半径都代入公式中，最终得到箍筋按外皮计算公式如图所示。

二、箍筋按中心线长度计算公式推导

下面我们推导按中心线来计算箍筋的长度。

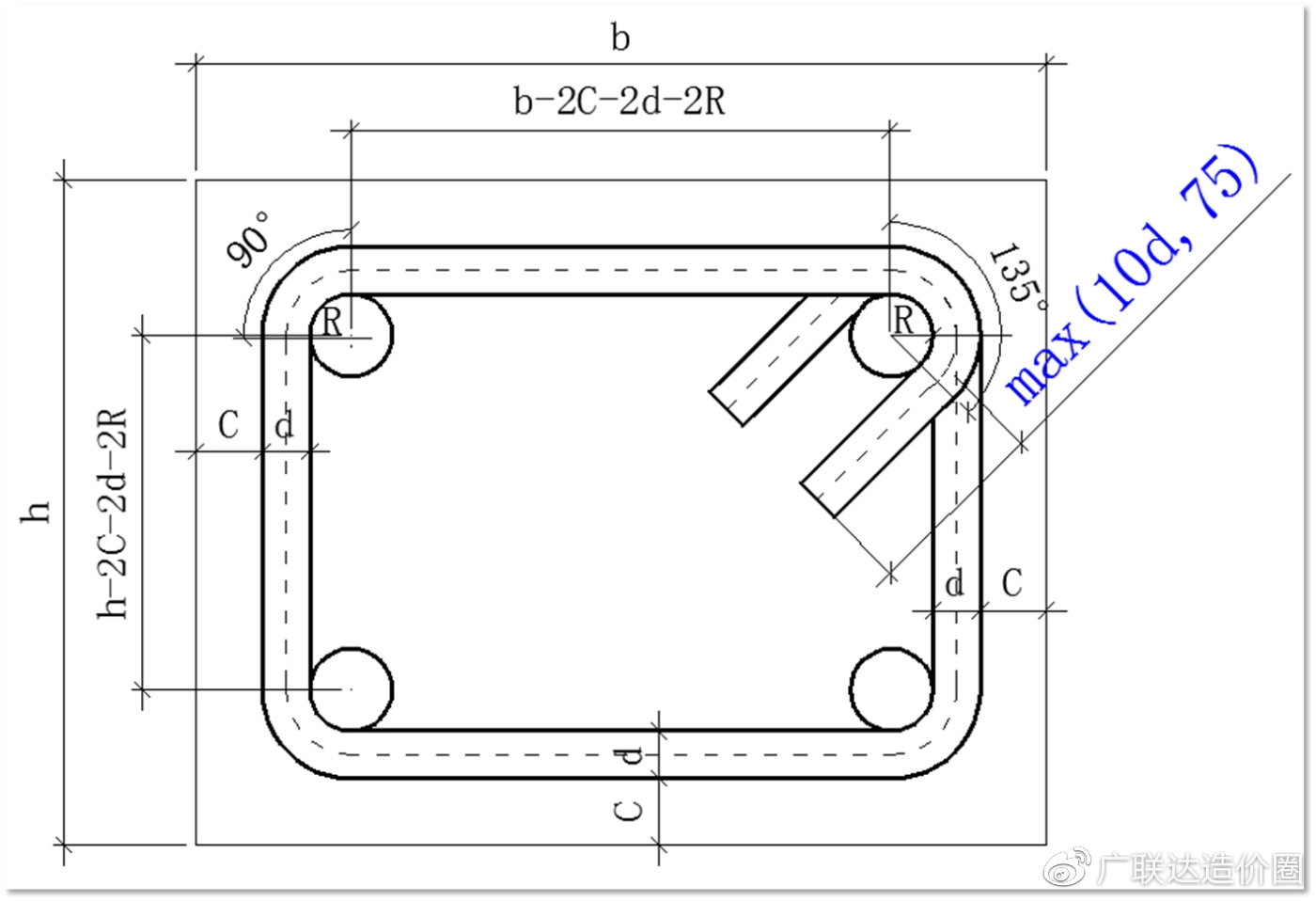

所谓按中心线计算，就是工地的下料长度，因为在实际施工中，箍筋的每个角不可能是直角，一定会出现圆弧角，这是无法避免的，如图所示。

我们再来来计算一下箍筋长度，进一步细化，把数据全部变成准确的已知数据。在实际工程中，截面尺寸b和h是已知的，保护层C是已知的，箍筋直径d是已知的，弯曲半径我们前面讲了，遇到具体工程，也是已知的，那么可以进一步细化，如下图所示。

我们可以计算下料长度，计算过程如下：

下料长度=中心线长度

=（b-2C-2d-2R）*2+（h-2C-2d-2R）*2（四周直线边长）+（R+d/2）*2*π*90*3/360（3个90度角弧长）+（R+d/2）*2*π*135*2/360（2个135度角弧长）+max（10d，75）*2（2个直段长度）

把上述公式进一步简化，如下所示：

下料长度=中心线长度

=（b+h）*2-8C-8d-8R（四周直线边长）+（1.5R+0.75d）*π（3个90度角弧长）+（1.5R+0.75d）*π（2个135度角弧长）+max（10d，75）*2（2个直段长度）

=（b+h）*2-8C-8d-8R+（1.5R+0.75d）*π*2+max（10d，75）*2

最终，我们得到箍筋按中心线计算公式如下所示：

下料长度=中心线长度

=（b+h）*2-8C-8d-8R+（1.5R+0.75d）*π*2+max（10d，75）*2

三、箍筋按外皮计算与按中心线计算长度比较

下面我们拿一个具体箍筋，来比较一下箍筋按外皮计算和按中心线计算长度的区别。

假如一个柱子截面尺寸为500*500，箍筋直径为8mm，柱子保护层为30，我们来比较各种级别的箍筋长度。

（一）当箍筋是一级圆钢时，弯曲半径R=1.25d

1、箍筋按外皮计算长度

箍筋按外皮长度

=（b+h）*2-8C+max（10d，75）*2+1.9d*2

=（500+500）*2-8*30+80*2+1.9*8*2

=1950.4

2、箍筋按中心线计算长度

箍筋按中心线计算长度（R换成1.25d）

=(b+h)*2-8C-8d-8R+(1.5R+0.75d)*π*2

+max(10d，75)*2

=(500+500)*2-8*30-8*8-8*1.25*8

+(1.5*1.25*8+0.75*8)*3.1415926*2

+80*2=1907.95

3、二者差值

外皮长度-中心线长度=1950.4-1907.95=42.45

（二）当箍筋是二级螺纹钢时，弯曲半径R=2d

1、箍筋按外皮计算长度

箍筋按外皮长度

=（b+h）*2-8C+max（10d，75）*2+1.9d*2

=（500+500）*2-8*30+80*2+2.89*8*2

=1966.24

2、箍筋按中心线计算长度

箍筋按中心线计算长度（R换成2d）

=（b+h）*2-8C-8d-8R+（1.5R+0.75d）

*π*2+max（10d，75）*2

=（500+500）*2-8*30-8*8-8*2*8

+(1.5*2*8+0.75*8)*3.1415926*2+80*2

=1916.50

3、二者差值

外皮长度-中心线长度=1966.24-1916.50=49.74

（三）当箍筋是三级螺纹钢时，弯曲半径R=2.5d

1、箍筋按外皮计算长度

箍筋按外皮长度

=（b+h）*2-8C+max（10d，75）*2+1.9d*2

=（500+500）*2-8*30+80*2+3.57*8*2

=1977.12

2、箍筋按中心线计算长度

箍筋按中心线计算长度（R换成2.5d）

=(b+h)*2-8C-8d-8R+(1.5R+0.75d)*π*2

+max(10d,75)*2

=(500+500)*2-8*30-8*8-8*2.5*8

+(1.5*2.5*8+0.75*8)*3.1415926*2

+80*2=1922.19

3、二者差值

外皮长度-中心线长度=1977.12-1922.19=54.93

（四）当箍筋是四级螺纹钢时，弯曲半径R=3d

1、箍筋按外皮计算长度

箍筋按外皮长度

=（b+h）*2-8C+max（10d，75）*2+1.9d*2

=（500+500）*2-8*30+80*2+4.25*8*2

=1988

2、箍筋按中心线计算长度

箍筋按中心线计算长度（R换成3d）

=（b+h）*2-8C-8d-8R+（1.5R+0.75d）*π*2

+max（10d，75）*2

=（500+500）*2-8*30-8*8-8*3*8

+（1.5*3*8+0.75*8）*3.1415926*2+80*2

=1927.89

3、二者差值

外皮长度-中心线长度=1988-1927.89=60.11

四、总结

综上所述，按照外皮计算比按中心线计算稍微大一点，那实际工程中到底按外皮计算还是按中心线计算？
