关于剪力墙、地下室外墙水平钢筋设置在竖向钢筋内侧还是外侧,这里做个总结。
对于水平筋放置在竖向钢筋内侧还是外侧的问题,就涉及到地下室外墙和剪力墙的区别。

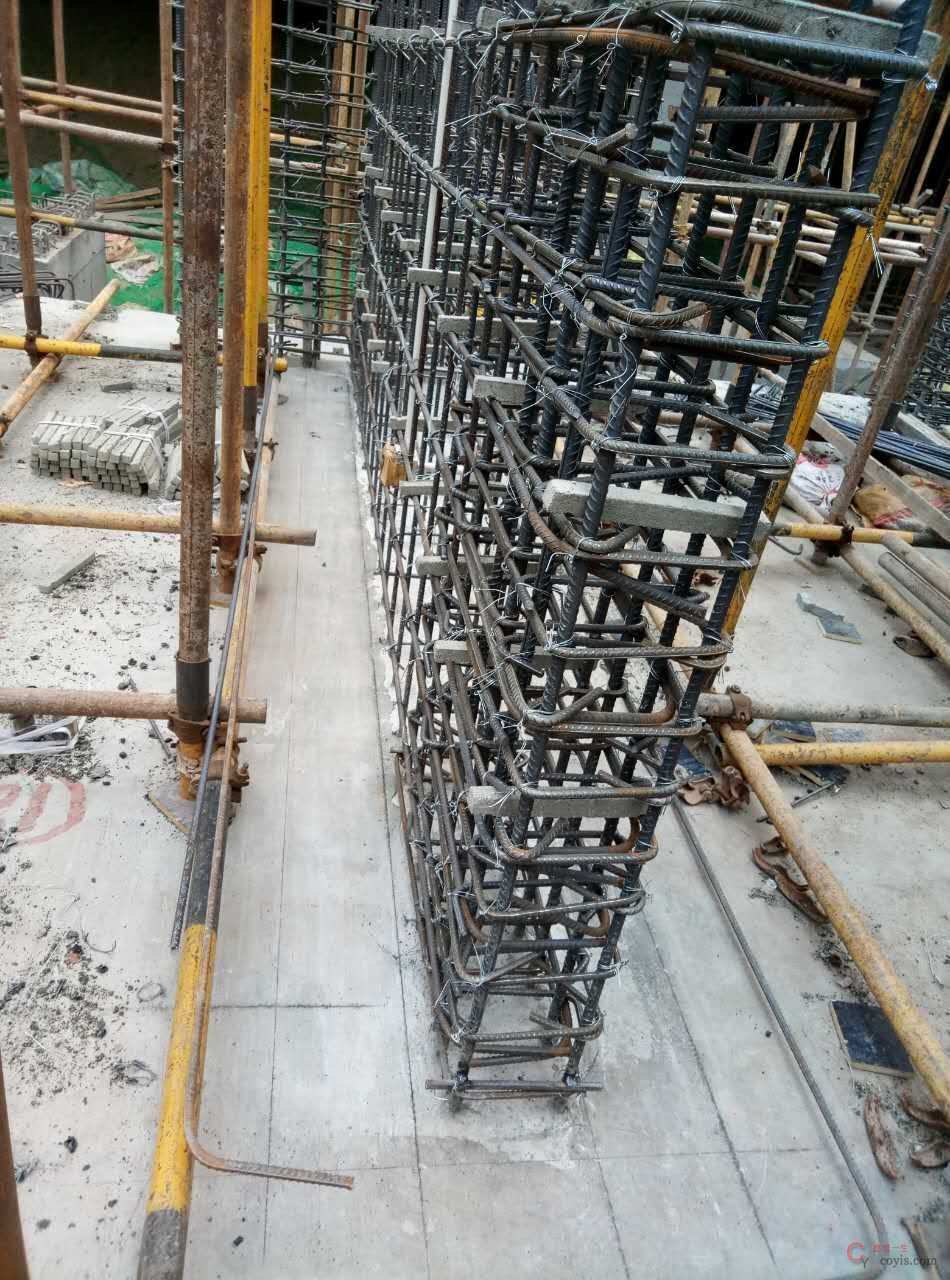

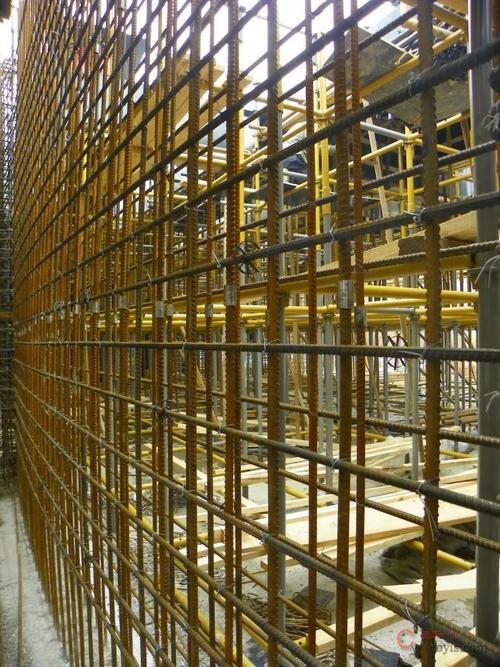

一、地上剪力墙
规范规定
GB50666-2011 混凝土结构工程施工规范,:
第5.4.8 构件交接处的钢筋位置应符合设计要求。当设计无具体要求时,应保证主要受力构件和构件中主要受力方向的钢筋位置。框架节点处梁纵向受力钢筋宜放在柱纵向钢筋内侧;当主次梁底部标高相同时,次梁下部钢筋应放在主梁下部钢筋之上;剪力墙中水平分布钢筋宜放在外侧,并宜在墙端弯折锚固。
条文说明
5.4.8 本条规定了构件交接处钢筋的位置。对主次梁结构,本条规定底部标高相同时次梁的下部钢筋放到主梁下部钢筋之上,此规定适用于常规结构,对于承受方向向上的反向荷载,或某些有特殊要求的主次梁结构,也可按实际情况选择钢筋布置方式。剪力墙水平分布钢筋为主要受力钢筋,故放在外侧;对于承受平面内弯矩较大的挡土墙等构件,水平分布钢筋也可放在内侧。
图集规定

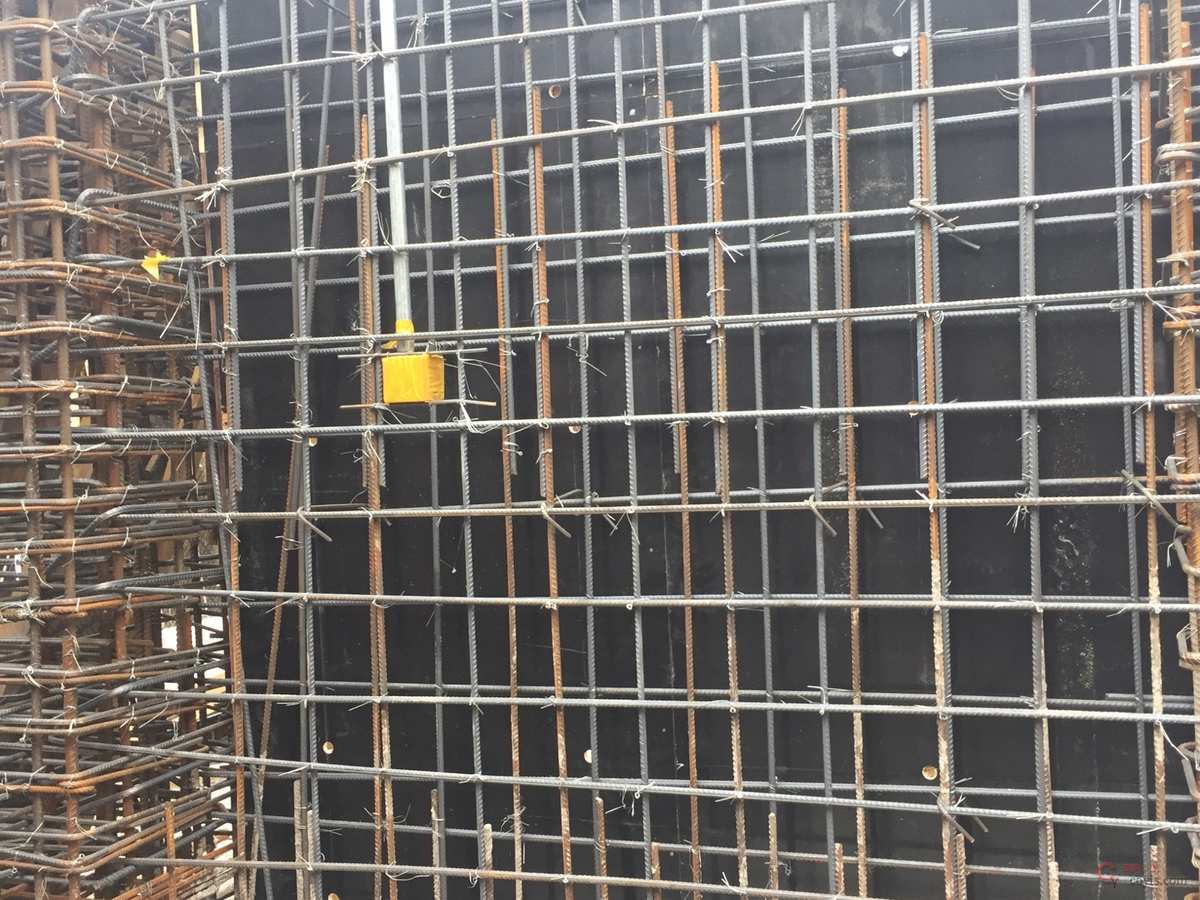

常规剪力墙(地上剪力墙)水平钢筋放置在竖向钢筋外侧,这样便于施工。详见22G101-1 第2-19、2-20页

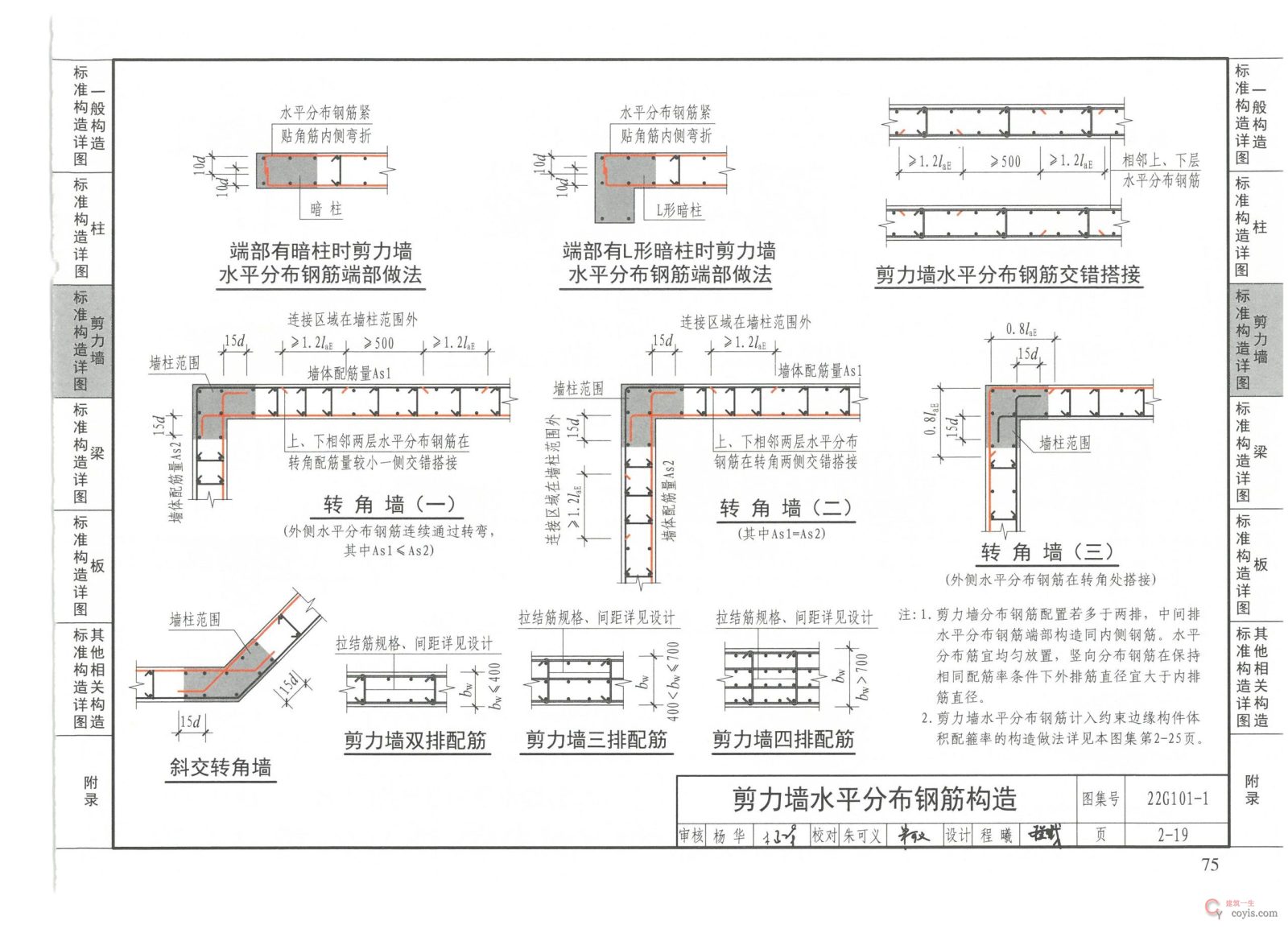

- 22G101-1现浇混凝土框架、剪力墙、梁、板2-19

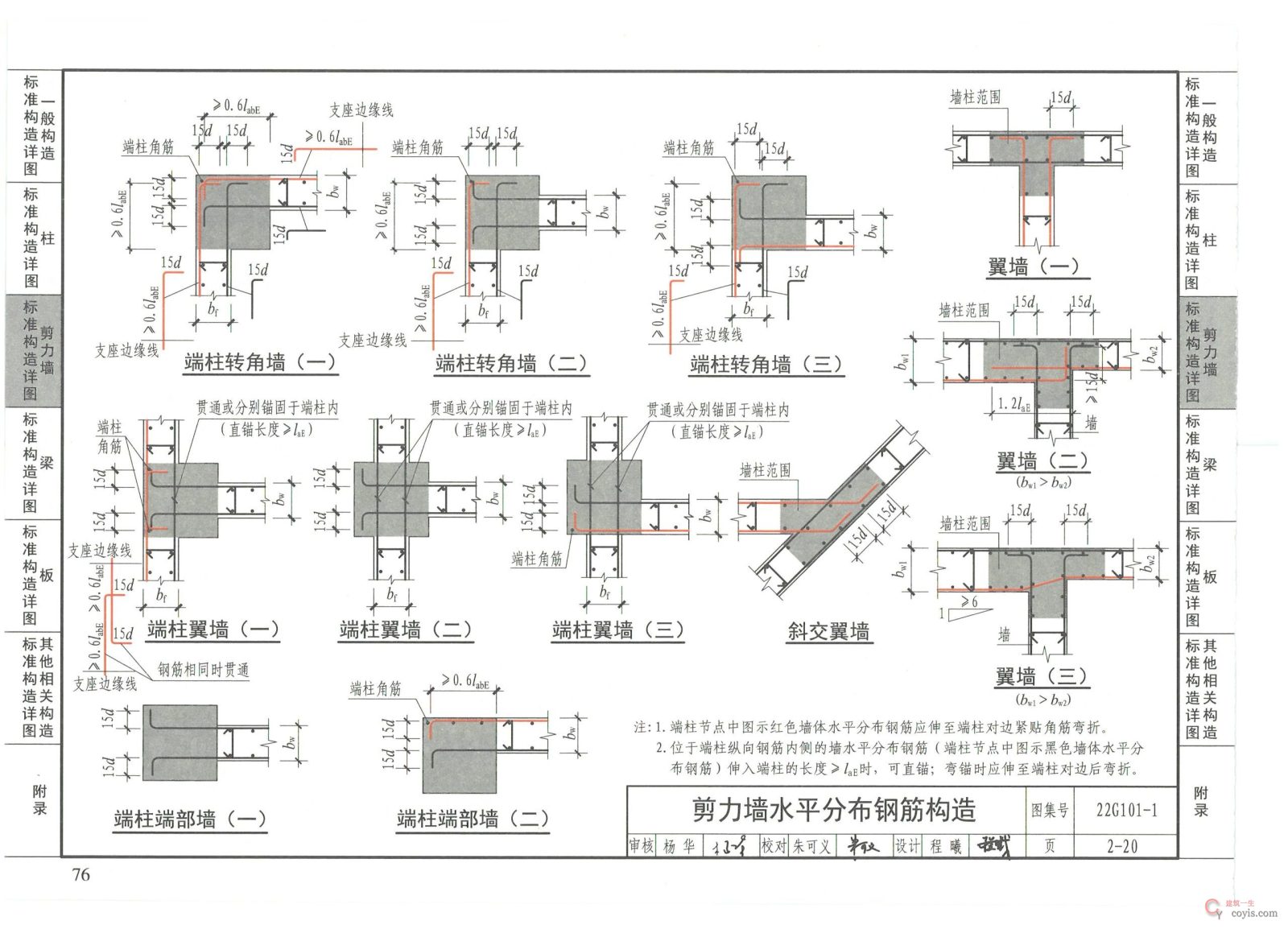

- 22G101-1现浇混凝土框架、剪力墙、梁、板 2-20
二、地下室
22G101-1,第1-17页规定:
III.本图集第2-31页所提供的标准构造详图适用于地下室外墙不设置边缘构件和暗柱的情况,墙体水平钢筋设置在竖向钢筋内侧。当具体工程在地下室外墙设置边缘构件或暗柱时,墙体水平钢筋可设置在外侧,此时设计应明确,并给出相应做法。
![22G101-1 地下室外墙水平筋构造](https://source.coyis.com/wp-content/uploads/2024/05/1715260460-%E5%9C%B0%E4%B8%8B%E5%AE%A4%E5%A4%96%E5%A2%99%E6%B0%B4%E5%B9%B3%E7%AD%8B%E6%9E%84%E9%80%A0-scaled-e1715260497789.jpg?x-oss-process=image/resize,m_fill,w_1600,h_1154/interlace,1/quality,Q_100/watermark,image_d3AtY29udGVudC91cGxvYWRzLzIwMTUvMDkvY295aXMtbG9nby5wbmc,t_60,g_se)

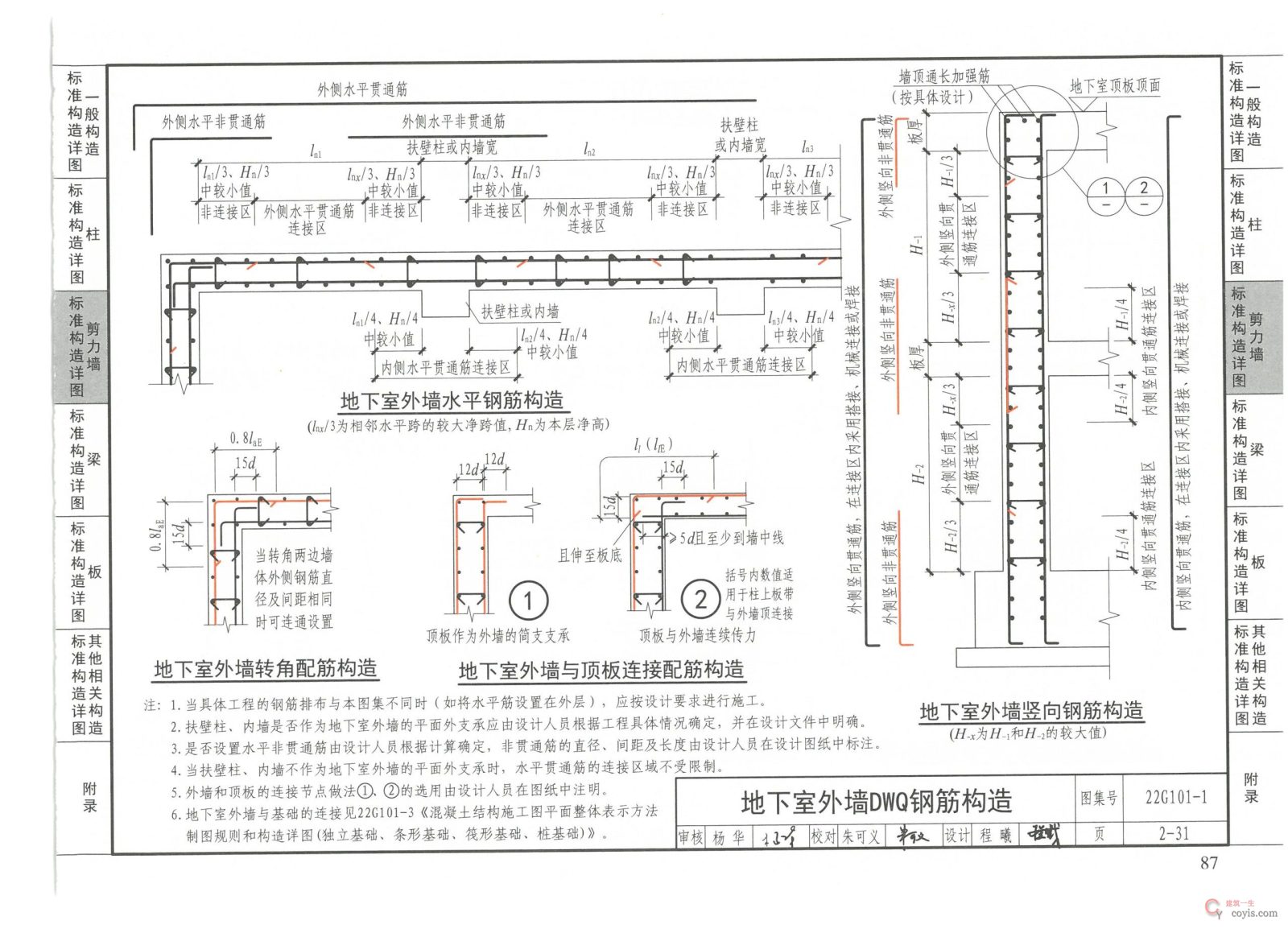

22G101-1 地下室外墙水平筋构造
