16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图

2016/10/101 4,496
摘要

本期讲解内容剪力墙平法制图规则和标准构造详图

本期讲解内容剪力墙平法制图规则和标准构造详图

1、剪力墙平法制图规则和标准构造详图

区别:

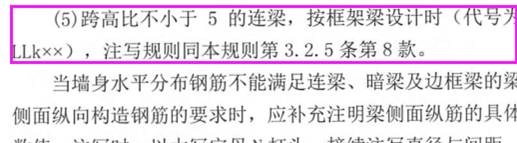

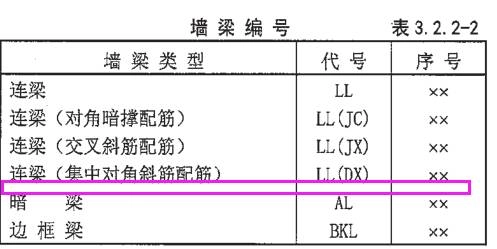

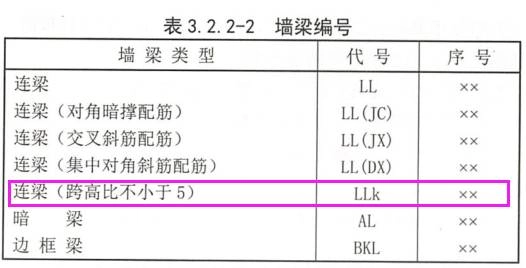

1、跨高比不小于5的连梁按框架梁设计时,代号为LLK;
2、注写规则同框架梁;

16G101-1——P15

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
区别:

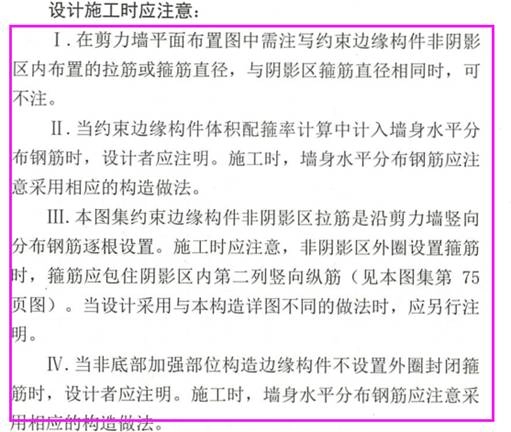

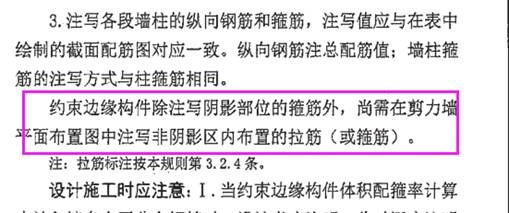

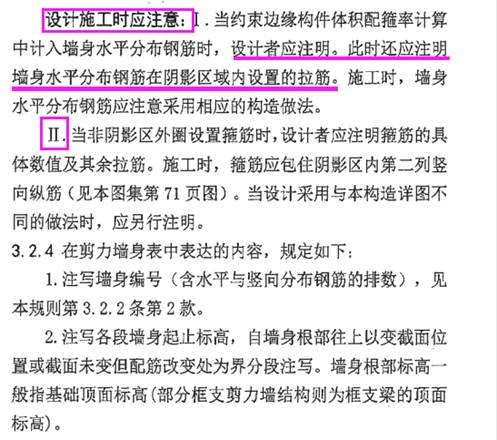

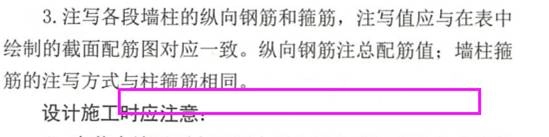

约束边缘构件阴影区和非阴影区钢筋注写方式;

16G101-1——P15

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图 16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图

11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图 16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
区别:

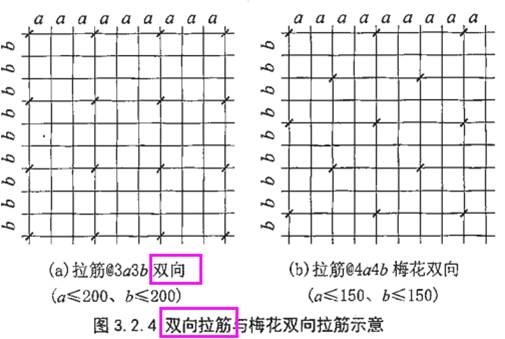

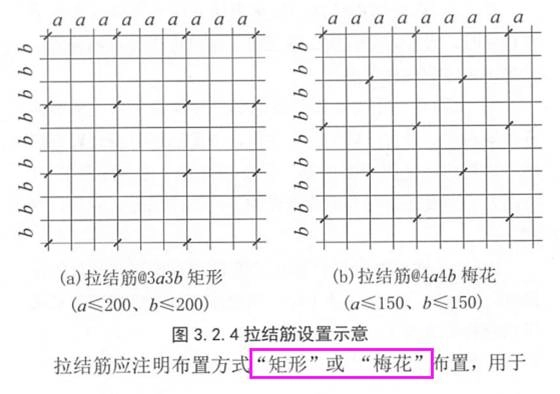

拉筋布置节点图名称变化变化双向布置改为矩形布置;

16G101-1——P16

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
区别:

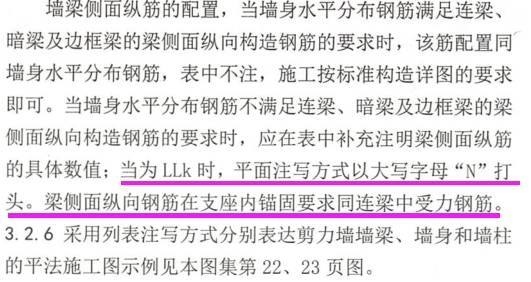

对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据,注写规则依据;

16G101-1——P17~18

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图

11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
区别:

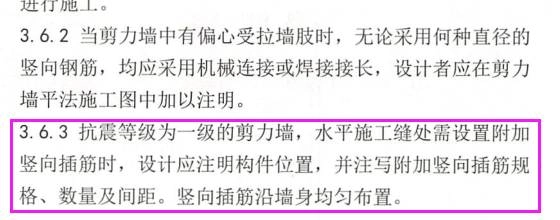

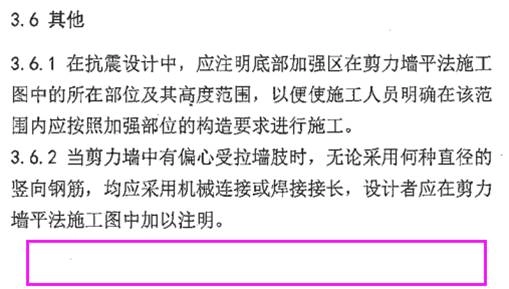

一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求;

16G101-1——P21

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
区别:
LLK图纸配筋实例;

16G101-1——P22

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图

11G101-1

11版中无此点;

2、剪力墙水平分布钢筋构造

区别:

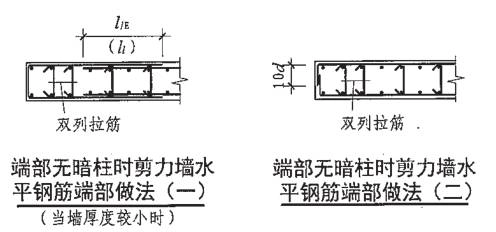

1、端部无暗柱时剪力墙水平钢筋端部做法,16G合并为一个节点,取消原11GU形封口筋做法。
2、端部有暗柱时剪力墙水平分布钢筋端部做法,要求水平分布钢筋紧贴角筋内侧弯折。以前在外侧弯折。
3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法;
16G101-1——P71

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图 16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图 16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
11G101-1

16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图 16G101新平法与11G101版对比解析(连载五)剪力墙平法制图规则和标准构造详图
