安全交底丨二级(B)配电柜安装作业技术交底

2020/08/20
评论
45

交底内容

一、安装FXB号箱为固定式配电箱:

1.按临时用电施工组织设计要求进行布置、设置;

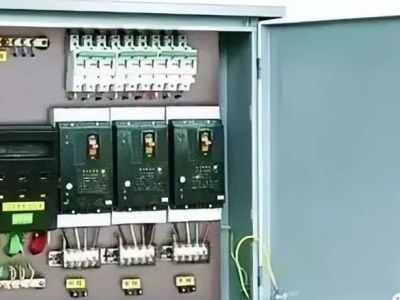

2.检查配电箱内电器是否完好齐全,与系统布置是否相符;

3.配电箱应装设端正、牢固,箱体的中心点与地面的垂直距离为1.4—1.6米,箱内电器固定整齐,箱体与箱架固定牢固,箱内工作零线与保护零线端子板分开安装,并有明显标志;

4.配电箱金属部分有压接保护零线螺丝,连接可靠;

5.箱体防水防尘完好。

二、配电箱防砸,防雨护栏及操作平台的做法:

1.操作平台用红机砖砌二四墙。高0.5米,外侧抹灰压光,并刷10cm宽的红白相间的油漆,上面铺设50mm厚的木板及绝缘垫作为操作平台;

2.配电箱周围设金属围栏,高度1.8米,栅栏间距0.1米,围栏正面悬挂配电箱管理制度及警示标志,围栏门向外开,并且配锁,上下每0.3米间隔刷红白相间漆;

3.配电箱护栏上面加盖瓦楞铁防雨,与瓦楞铁上面(方)0.3米为防砸棚,材料选用厚50mm的木板满铺,周边用竹胶板封闭,并刷宝石蓝油漆,并且在正面做电符号标志,两侧设城建标志(严禁使用石棉瓦);

三、电缆敷设:

1.由配电室一级箱至二级箱电缆采用直接埋敷设,深度为0.7米,电缆周围铺设50mm厚的细砂,然后用红机砖作保护层,再回填细土夯实,电缆直埋上面每20米及转角处埋设电缆标志;

2.电缆与开关直接使用铜质套筒式接线端子压接牢固,电缆各相用相色带缠绕整齐,固定在配电箱腿支架上,排列整齐并标明用途及路别。

四、配电箱的安装固定:

1.配电箱要求固定、稳定,箱腿与平台木板用螺丝固定,配电箱前后的操作通道保持1.2米距离,配电箱两侧距离为0.6米;

2.配电箱内门上有接线系统图,配电箱外门上设有编号及负责人。

五、重复接地的做法:

1.接地体选用∮50镀锌钢管,每根长度为2.5米,接地连线为40*4镀锌匾钢,每三根为一组,一字形排列,间距5米,埋于自然地面负0.8米,连接采用焊接,搭接长度不小于连接体宽度的二倍以上,三面施焊,焊接后用沥青做防腐处理;

2.重复接地的接地电阻小于等于10欧;

3.重复接地线必须与配电箱内的保护零线端子板采用镀锌螺丝连接可靠。再通过保护零线端子板分别引致各需保护设备设施。

六、安全注意事项:

1.电工操作做到持证上岗,带好安全帽,穿戴好电工劳保用品,不得带电操作;

2.设监护人监护;

3.摇测绝缘电阻值及接地电阻值,二人操作,操作时严格执行操作规程,并作好摇测记录;

4.防护棚安装中,注意高空作业,周边人员安全交叉时防止上下坠物伤人。
