砌体工程施工工艺标准化手册

第一章工艺流程

1、砌体工程基本工序

2、砌体工程施工图解

（1）材料进场与存放

进场验收：

砌块、砂浆应具有产品合格证书、性能检验报告，进场前应进行取样验收：

加气砌块进同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批，随机抽取50块砌块，进行尺寸偏差、外观检验。其中不符合该等级的产品不超过5块时，判该批砌块尺寸偏差、外观检验结果符合相应等级；

同一验收批砂浆试块平均抗压强度≥设计强度等级；同一验收批砂浆试块的最小一组平均值≥设计强度等级的0.75倍

材料存放：

砂浆应使用预拌砂浆存储在砂浆罐内；
砌块堆放应下垫上盖，堆放高度不得高于2m

（2）现场清理测量放线、排砖图

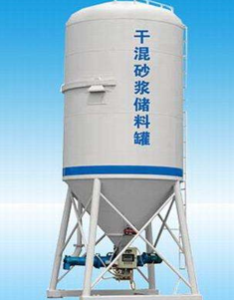

: 砂浆罐

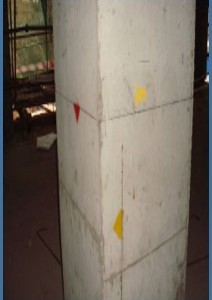

: 测量放线

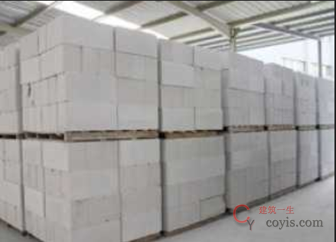

: 砌块存放

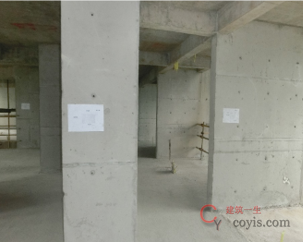

: 排砖图上墙

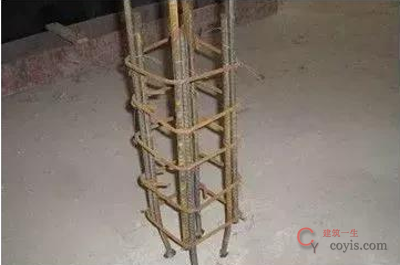

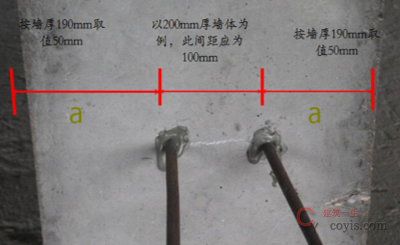

3）放线完毕，进行构造柱植筋与绑扎

（4）同时可进行止水反坎的二次浇筑

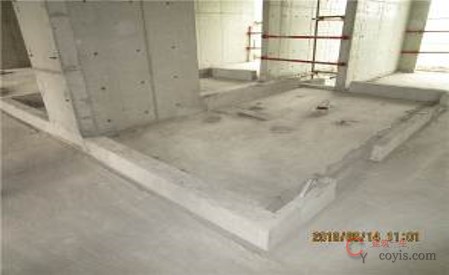

: 随主体一次浇筑成型

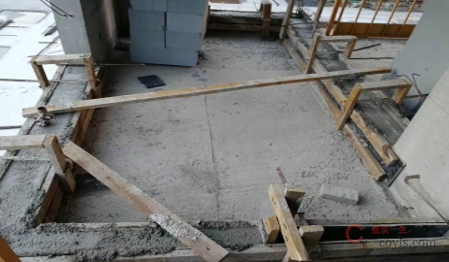

: 二次浇筑

（5）砌块、砂浆等材料上楼，开始砌筑

（6）门窗洞口部位设置预制块、压顶、过梁

（7）构造柱部位留槎，设拉结筋

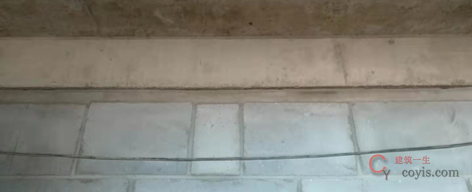

（8）砌体墙顶部预留时间达到14天后，进行顶砌或顶塞

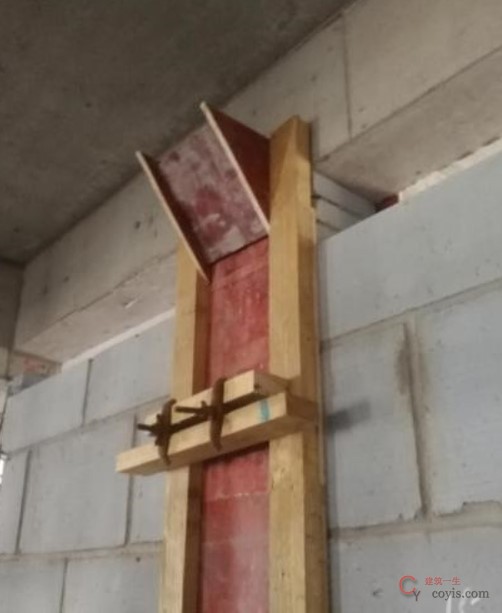

（9）构造柱支模浇筑

第二章质量控制要点

2.1.关键工序重点梳理

砌体工程涉及较多构造节点，该阶段也是第三方过程评估质量风险最易失分的阶段，工程管理人员熟知《建业地产必检点检查实施标准》，严格执行技术交底和样板引路的工程管理原则。

2.2.质量控制要点全解析

（1）砌筑前排版（Fig.1）
砌体施工前应根据结构净高、净宽编制排版图，按照材料消耗最小原则进行规范排版，保证门窗、电箱等预留位置的合理性。
（2）反坎支模浇筑（Fig.2）
鼓励随主体一次浇筑，浇筑高度不低于楼板200mm；
二次浇筑前，应对基底、侧面等结合部位进行有效凿毛，以露出粗骨料为宜，凿毛率不低于50%；
支模前应准确定位，不得使用木块、小砖作为内支撑，不允许铁丝穿模或使用普通对拉螺杆。
（3）砌块及灰缝(Fig.3-Fig.4)
砌筑当天应对砌块砌筑面洒水湿润，相对含水率以40%-50%为宜；
断砖、裂缝砖不得上墙，砌块应采用机械切割；
灰缝：采用普通砂浆时灰缝厚度不应超过15mm，勾缝应随砌随勾，不允许通缝、假缝、瞎缝；
砌筑砂浆应垫板、现场不允许加水、不得使用已初凝的砌筑砂浆。

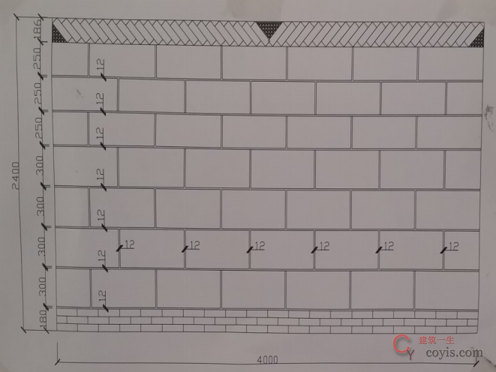

: Fig.1 排版图

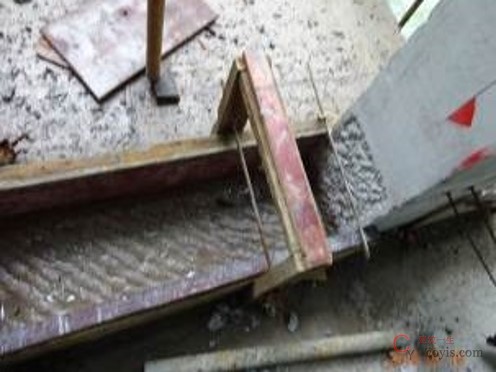

: Fig.2 反坎二次浇筑

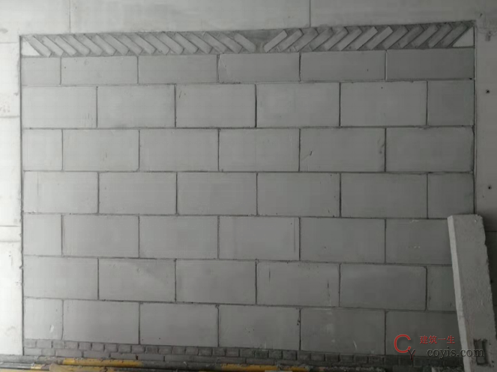

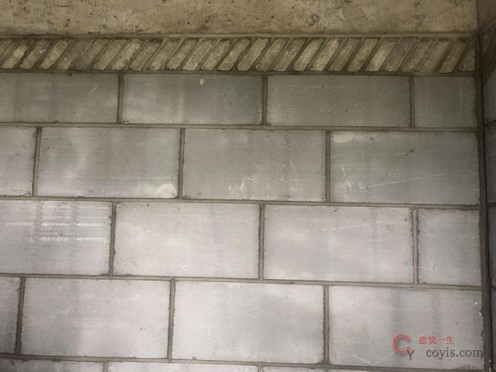

: Fig.4 砌块、灰缝效果

（4）顶砌（Fig.5-Fig.6）
不得一次砌筑到顶，预留高度在20cm左右，填充墙砌筑14天后才可以进行顶砌；
斜砌角度45-60度，两端需设置预制砼三角块，超过3m的中间加砌倒三角并采用倒八字砌筑，内外应反向斜砌
有预留管线、墙体转角、顶砖对接等端头处，应预先砌筑至少两皮砖高的挡砖

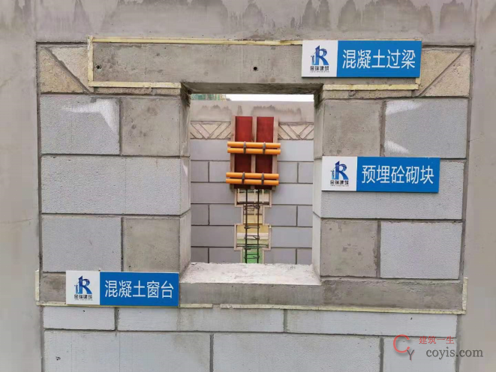

（5）过梁、预制块（Fig.7-Fig.8）
宽度超过300mm的洞口上部应设置钢筋砼过梁，过梁入墙长度不小于250mm；当受平面限制入墙长度不足150mm时，需采用植筋及现浇方式施工
入户门框、外窗框必须按要求设置混凝土预制块，室内门洞口需设置预制块或实心砖
预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，均匀分布（或满足门窗安装要求）

: Fig. 5 斜砌

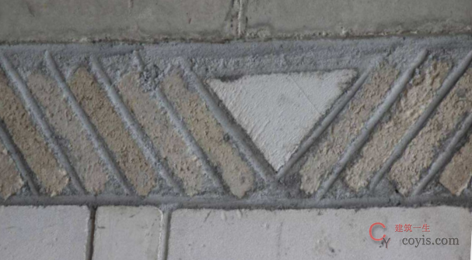

: Fig.6 倒八字斜砌

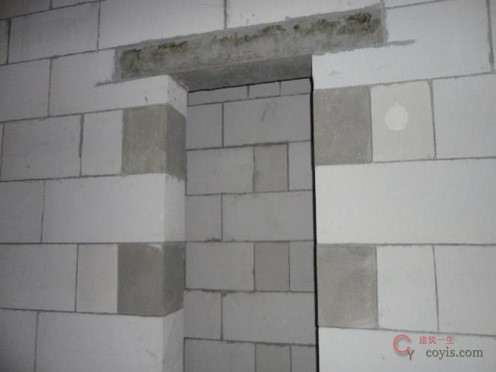

: Fig.7 门洞口

: Fig.8 窗洞口

（6）窗台压顶(Fig.9)
窗台压顶严禁后浇，浇筑前新旧砼结合面应凿毛
压顶伸入砌体墙不小于200mm，厚度一般不低于100mm，不得出现孔洞、露筋、开裂等现象。
（7）构造柱（Fig.10-Fig.11）
洞口宽度＞2m 两侧、砌块墙体的长度＞5m 时，应设钢筋混凝土构造柱；
砌体与构造柱连接面应按构造要求砌成马牙槎，马牙槎应先退后进，进退尺寸不小于60mm，高度约为300mm，以保证二者的共同工作性能
构造柱支模应使用对拉螺杆穿构造柱固定，不得穿砌体墙加固
构造柱支模应设投料斗，投料斗应高出构造柱顶部不低于50mm
构造柱应浇筑密实，无开裂、蜂窝麻面漏筋
（8）线管开槽及填缝（Fig.12）
后开槽应机械开槽，严禁人工剔凿开槽
水平开槽宽度不得大于500mm
线槽应采用细石砼填缝，不得使用砂浆修补

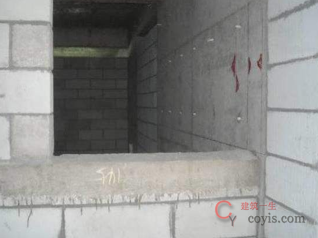

: Fig.9 窗台压顶

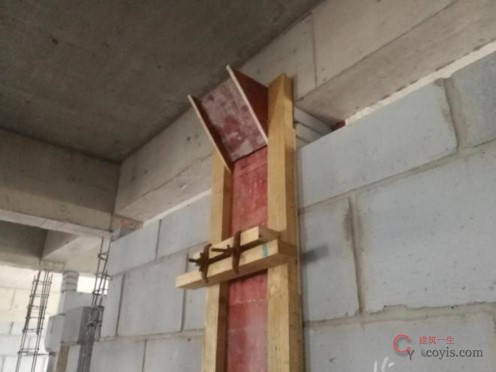

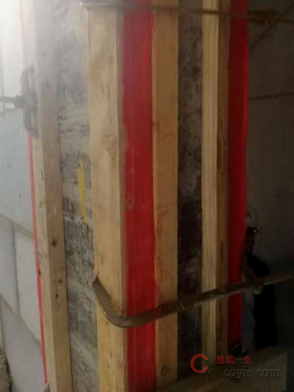

: Fig.10 构造柱支模

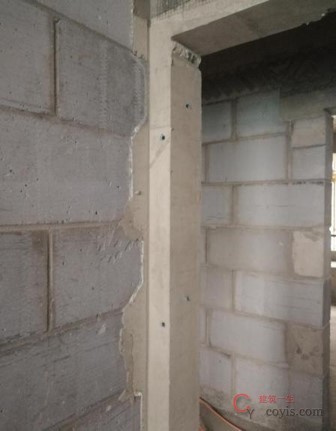

: Fig.11 构造柱成型效果

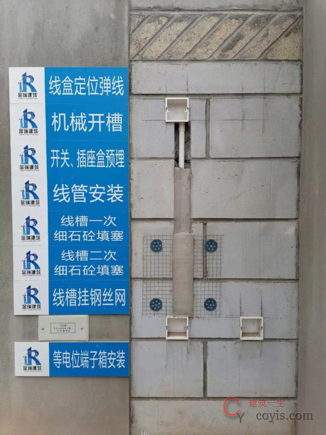

: Fig.12线管开槽及填缝

2.3.砌体工程需注意的其他事项

（1）材料验收

砌块和砂浆的强度等级符合要求。所进场材料必须有出厂合格证，并按照检验标准与实际进场数量相一致原则，见证取样、送样，经复试合格。

（2）砼导墙

以下部位应按要求设置砼导墙，然后砌筑砌块
砼导墙宜一次浇筑成型，可以二次浇筑的，浇筑前新旧砼结合面必须进行有效凿毛

序号	止水反坎部位	反坎高度（mm）	控制要点
1	卫生间墙根部	结构板面以上200	1.屋面烟风道、卫生间沉箱内烟道风道必须一次浇筑，其他坎台均鼓励一次成型； 2.二次浇筑前新旧砼面交接处（平面及立面）必须有效剔凿 3.严禁使用砖木内撑或铁丝穿模加固 4.施工定位要准确，以免与上部砌体错位
2	露台、屋面周边填充墙底部、女儿墙根部	不低于泛水高度（建筑完成面以上少于150）
3	主楼与商铺屋面等交接部位墙体	建筑完成面以上300
4	烟道出屋面反坎	结构板面以上500
5	平台或宽度大于150线条根部、空调板根部、地下室隔墙毗邻可能有水的空间	结构板面以上200
注：以上止水反坎均与墙同宽，并按构造要求配筋

第三章验收标准

3.1.质量风险检查项

检查项	检查子项	扣分标准
外窗及窗框安装	外窗窗台压顶每边伸入墙体不小于200	★无窗台压顶；窗台压顶后浇；压顶伸入墙体长度不足；成型质量差（如孔洞、漏浆、露筋、歪斜、开裂等）；窗台压顶厚度符合设计要求；窗台压顶厚度不满足设计要求，设计无要求时，未能满足不小于100mm，
砼导墙	是否漏设，高度是否满足要求（卫生间周边不低于200，露台、屋面周边填充墙底部、女儿墙底部不低于建筑完成面150）	★应设导墙处未设导墙（卫生间、露台、屋面女儿墙或侧墙、平台或宽度大于150线条根部、空调搁板根部、地下室隔墙毗邻可能有水的空间时），设置高度不足
	导墙支模及浇筑质量	★导墙浇筑前结合面未剔凿到位（如出现缝隙、漏水等；特别是竖向结合面）
		★导墙用木块、砖块等作为内撑，或用铁丝穿模，或使用普通螺杆
		导墙振捣、成型质量差（如孔洞、漏浆、露筋、歪斜、开裂等）
	屋面混凝土倒墙	主楼与商铺屋面、屋顶花园等交接部位墙体必须采用混凝土现浇结构，高出完成面300mm
砼墙面管线暗埋	砼墙面管线应暗埋、严禁后开槽；不得损坏钢筋；挂网、抹灰前用细石砼灌实	砼墙面后开槽；或预埋管线损坏钢筋；抹灰前未将管槽灌实
砌筑砂浆	楼层砂浆应垫板、现场不允许加水、不得使用已初凝的砌筑砂浆	楼层上堆放的砌筑砂浆无垫板或容器、现场加水、已初凝后继续使用
砌筑组砌方式	通缝（含门窗洞口补洞）	出现竖向通缝
过梁	过梁符合设计和规范要求	过梁入墙长度不足250mm；当过梁受平面限制入墙长度不足150mm时，未采用植筋及现浇的方式进行施工的
门垛砌筑质量	门垛砌筑应牢固	门垛存在开裂、不牢固的现象
补砌、补塞	补砌、补塞质量	一次性砌到顶或补砌、补塞质量差（如灰缝不饱满、顶塞不实、先码砖后抹缝、不符合节点大样图等），顶部斜砌无裂缝、顶部斜砌要求45°~60°、斜砌砂浆饱满、勾缝均匀；
砌体墙面管线暗埋、后开槽	后开槽应机械开槽，严禁人工剔凿开槽；严禁水平开槽；挂网、抹灰前用细石砼灌实	人工剔凿开槽；或水平开槽超过500；抹灰前未将管槽用细石砼灌实
组砌方式	砌筑观感	砌体墙出现透缝、灰缝不密实、瞎缝等
组砌方式	三线实心砖	砌体底部未按规范设置三线实心砖（地方标准禁止使用实心砖的地区公司除外，但项目须提供依据）
构造柱	构造柱支模时应设投料斗（高出构造柱顶50mm）、对拉螺杆	★构造柱支模时未设投料斗、未设穿过柱身的对拉螺杆；支模时穿透空心砌块；未伸到顶；成型质量差

检查内容	评判标准	检测区	检测点	选点规则
表面平整度	[0，8]mm	10	30	每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。
垂直度	[0，5]mm	10	30	每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面,测量部位选择正手墙面。应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。
外门窗洞口尺寸	高度：[－5，15]mm 宽度：[－5，10]mm	10	40	同一外门或外窗洞口均可作为1个实测区。不包括抹灰收口厚度，以砌体边对边，分别测量窗洞口宽度和高度各2次。取高度或宽度的2个实测值与设计值间的偏差最大值，作为判断宽度或高度实测指标合格率的1个计算点。
砌筑节点(1)	（1）门窗框预制块：采用预制混凝土块、实心砖；空心砖墙体则在门窗洞边200mm内的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，且均匀分布。（2）现浇窗台板：宽同墙厚，高度≥100mm或符合设计，每边入墙内≥200mm（不足200mm通长设置）；（3）洞口（大于600MM）的过梁：同墙宽，入墙不少于250mm	30	30	户内每一面砌体墙作为1个实测区。所选2套房中实测区不满足30个时，需增加实测套房数。每1个实测区取6个实测点，分别检查门窗框预制块、现浇砼窗台板、洞口预制过梁3项内容是否符合合格标准
砌筑节点（2）	（1）无断砖、通缝、瞎缝；（2）墙顶空隙的补砌挤紧或灌缝间隔不少于7天；（3）不同基体（含各类线槽）镀锌钢丝网规格为12×12×0.7mm，基体搭接不小于125MM；挂网前墙体高低差部分采用水泥砂浆填补；（4）砌体墙灰缝须双面勾缝。	20	20	户内每一面砌体墙作为1个实测区。所选2套房中砌筑节点的实测区不满足20个时，需增加实测套房数。同一实测区，分别检查合格标准中的4个实测点是否符合合格标准；一个实测区有4个实测点。一个实测区作为该指标合格率的1个计算点
