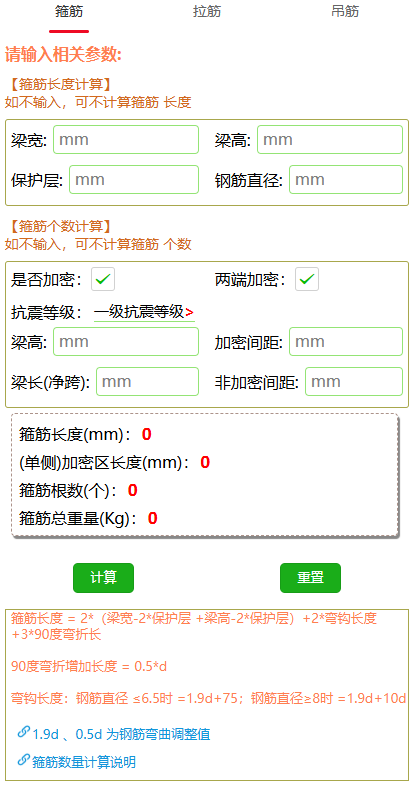

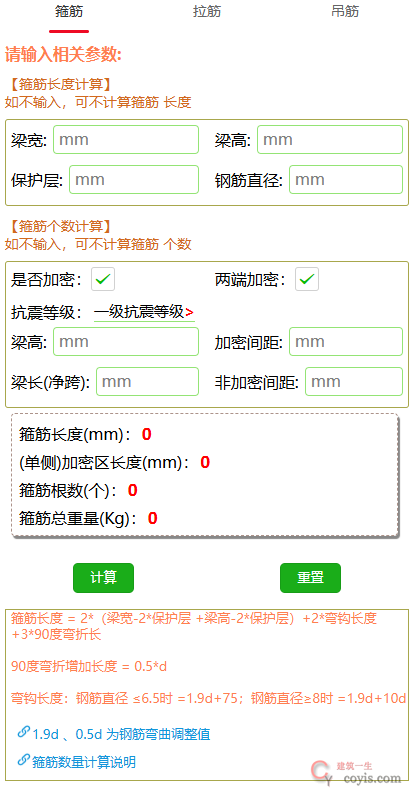

《工程计算器CoYis》微信小程序

今天我们来说说框架梁、框架柱的箍筋长度与个数的计算，写这篇文章首先要感谢微信小程序用户laughing朋友的反馈，如图。

一、框架梁

1、箍筋长度计算

框架梁箍筋长度计算同框架柱箍筋长度基本一样。

箍筋长度 = 2*（梁宽B-2*保护层 + 梁高H-2*保护层）+2*弯钩长度

弯钩长度：钢筋直径 ≤6.5时 =1.9d+75；钢筋直径≥8时 =1.9d+10d，其中1.9d 为弯曲调整值，平直段为10d或者75中的大值。

2、无加密区框架梁箍筋个数计算

箍筋根数 = 向上取整{ (梁净长-100) / 加密区间距 } + 1

注：梁净长-100 是箍筋起始为50mm，则上下一共50*2=100mm

3、有加密区框架梁箍筋个数计算

我们先来熟悉一下图集，如下图

其中加密区长度（L）因抗震等级划分为两种：

1. 一级抗震等级：L ≥ 2h_b 且 500
2. 二至四级抗震等级：L ≥ 1.5h_b 且 500

接下来如上图，又分两种情况两端加密和一端加密。

两端加密

箍筋根数 ={ 向上取整[(加密区长度-50) / 加密区间距]+1 } * 2+{向上取整(非加密区长度/非加密区间距) -1 }

一端加密

箍筋根数 ={ 向上取整 (加密区长度-50) / 加密区间距)） +1 }+（向上取整(非加密区长度-50/非加密区间距)） +1

4、箍筋计算案例

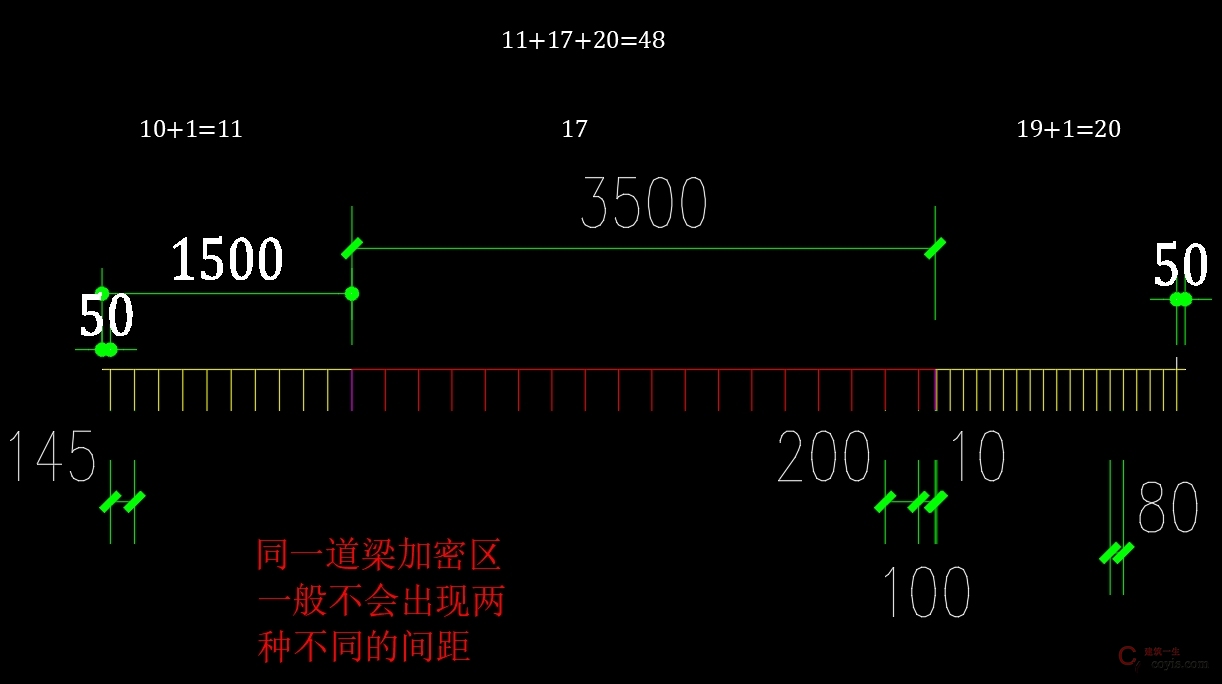

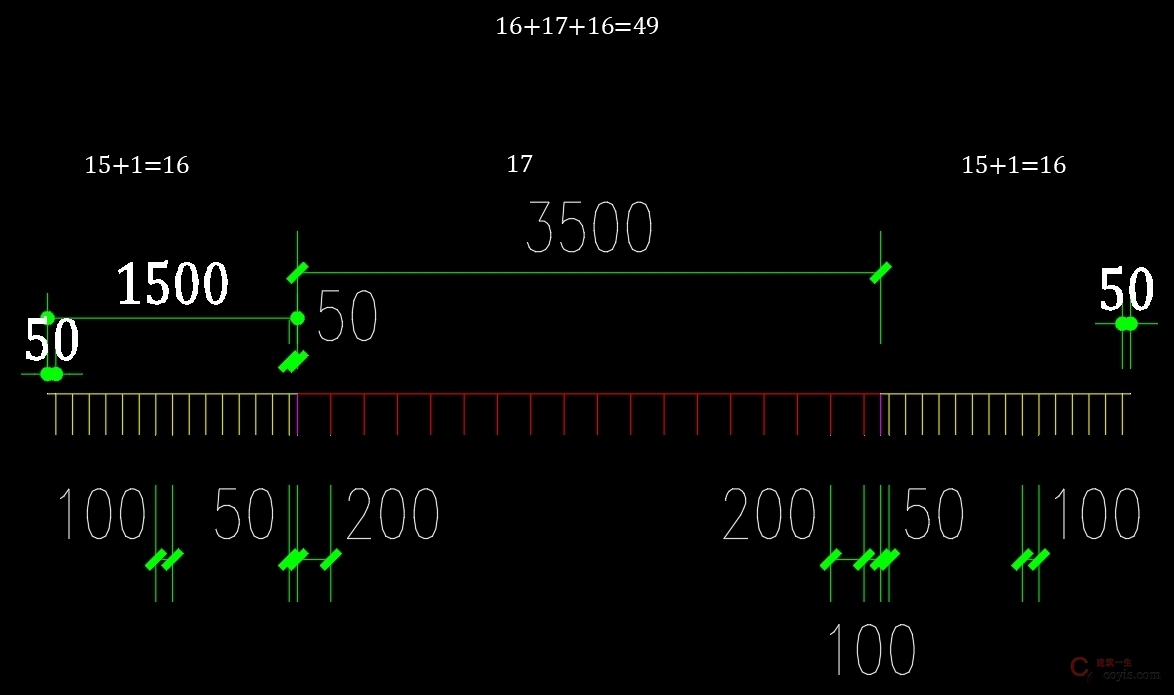

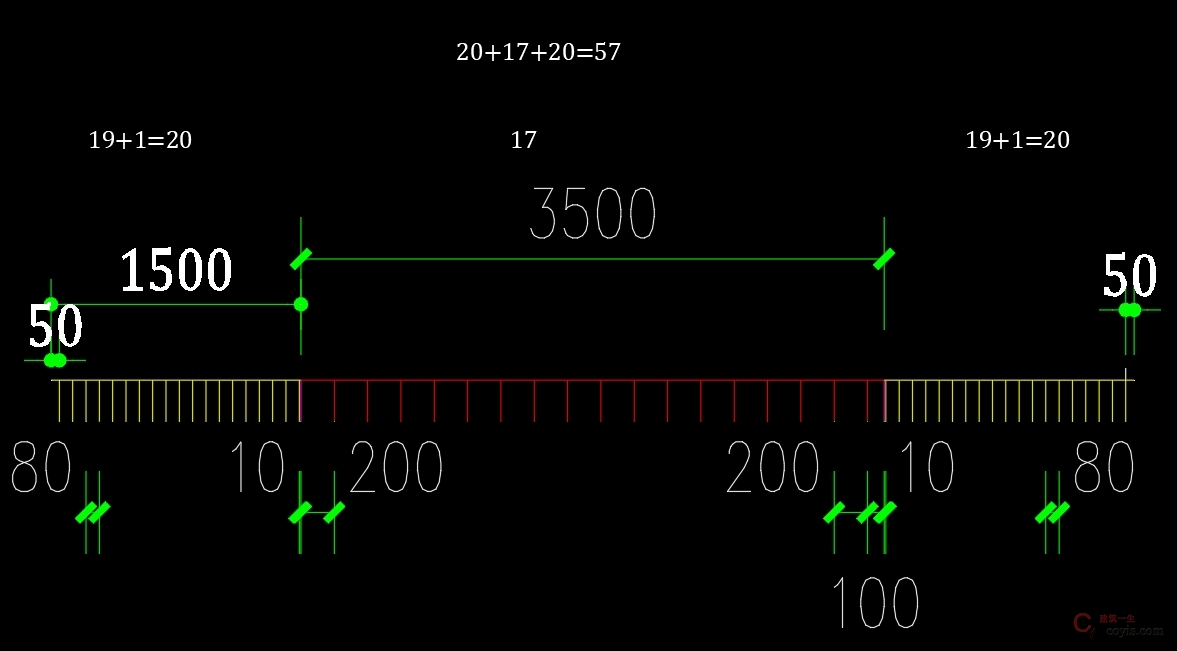

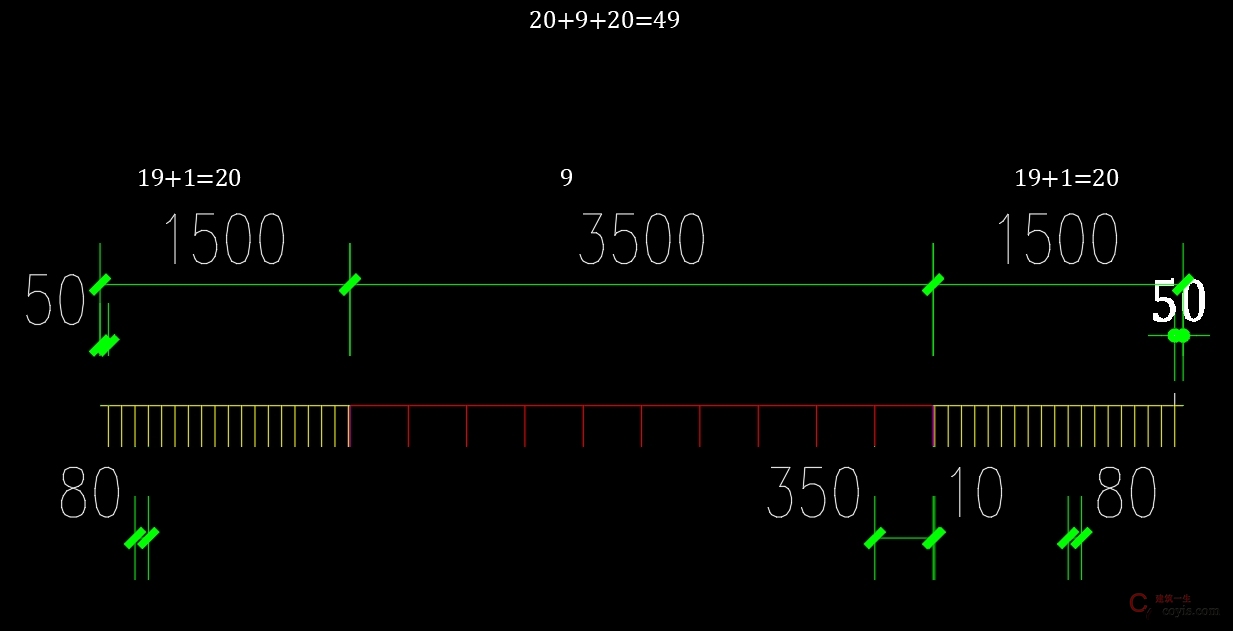

这里是小编画的一些案例，大家可以和小程序对照、复核。

这里加密区为1500mm，梁净跨6500mm ，如果：

1. 一级抗震等级：L ≥ 2hb 且 500   则梁高可按750mm
2. 二至四级抗震等级：L ≥ 1.5hb 且 500  ，则梁高为1000mm

大家在输入参数时注意即可

二、框架柱

1、箍筋长度

箍筋长度 = 2*（柱宽A-2*保护层 +柱宽B-2*保护层）+2*弯钩长度

弯钩长度：钢筋直径 ≤6.5时 =1.9d+75；钢筋直径≥8时 =1.9d+10d，其中1.9d 为弯曲调整值，平直段为10d或者75中的大值。

2、有加密区

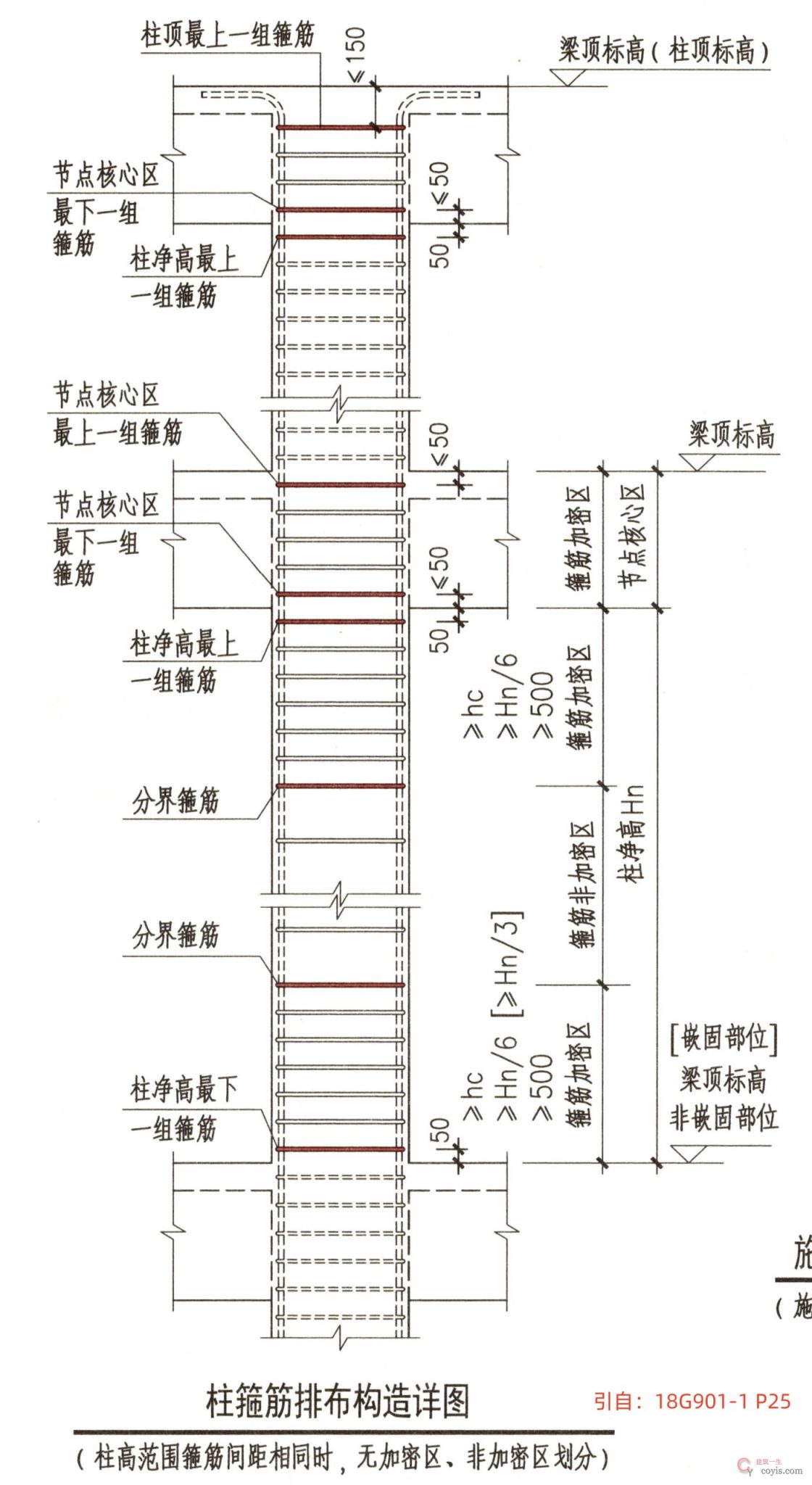

箍筋加密区计算，我们先看框架柱箍筋的布置图

箍筋根数 = {向上取整[(柱顶加密区长度-50) / 柱顶加密区间距]+1}+{向上取整[(柱底加密区长度-50)/柱底加密区间距]+1}  + (向上取整(非加密区长度/非加密区间距) -1）

加密区长度(L)计算：

1. 如果是嵌固部位，则 L = Hn/3
2. 非嵌固部位，则 L=max(hc，Hn/6，500)，其中 hc 为柱长边，Hn 为楼层净高，500 mm

大家需要注意的是:

1. 柱存在分界箍筋;
2. 加密区起始箍筋的位置（离结构面50mm）;
3. 节点核心箍筋最上一道与最下一道道结构面的距离≤50mm

3、无加密区

箍筋根数 ={向上取整(柱净长度-100)/箍筋间距}+ 1）

注：柱净长度-100 是箍筋起始为50mm，则上下一共50*2=100mm

案例CAD附件
