一、脚手架基础知识

二、落地式双排钢管扣件脚手架安全检查

三、满堂式脚手架安全检查

四、模板支撑安全检查



一、脚手架基础知识

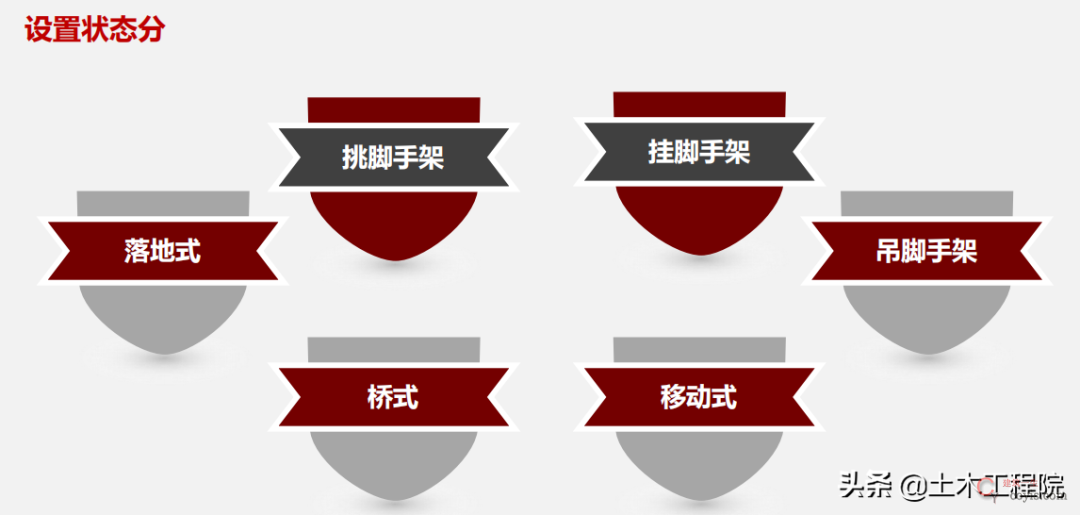

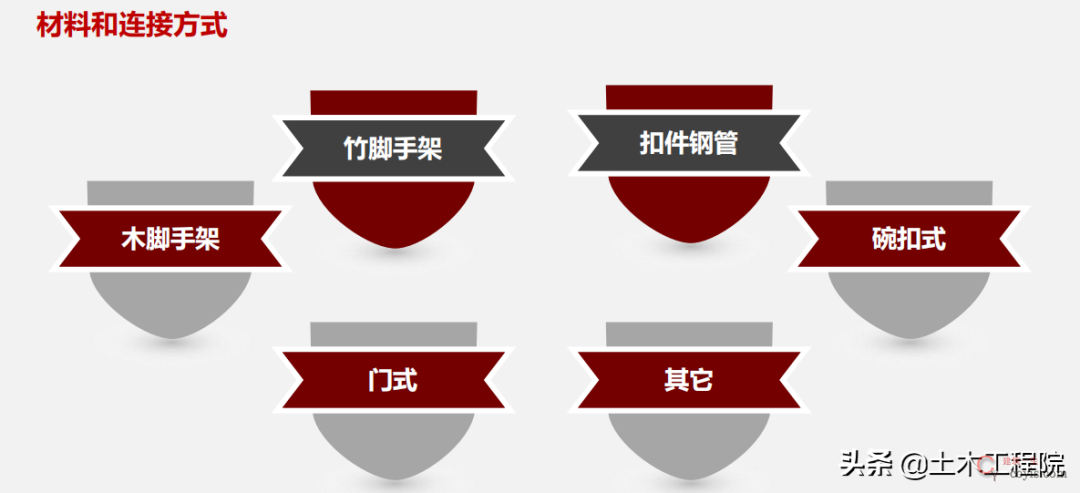

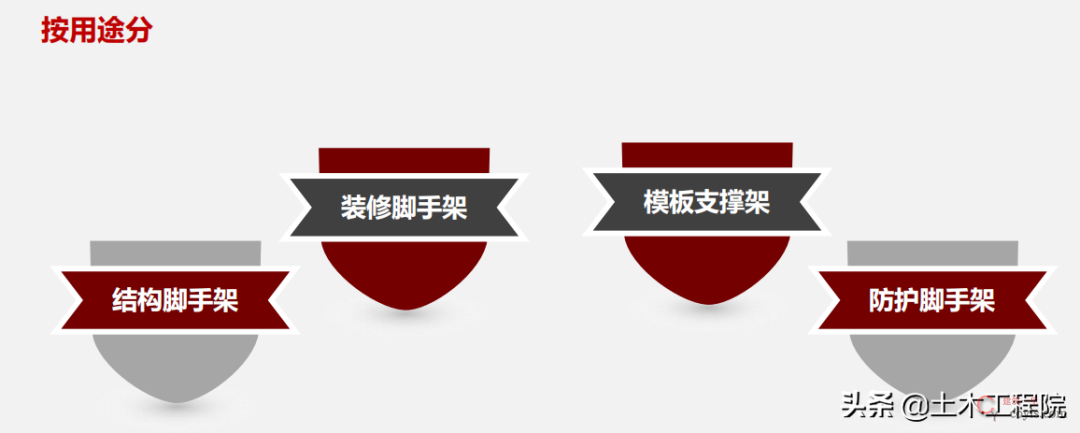

1、常见脚手架种类

脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

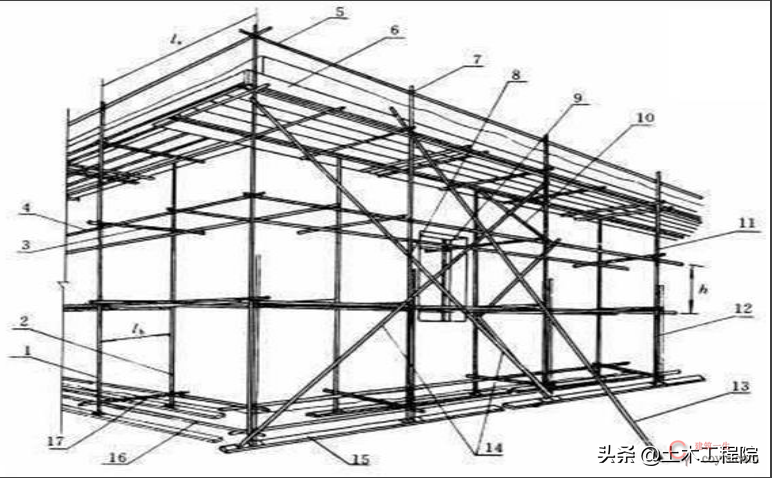

2、落地式双排外脚手架各部名称



脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

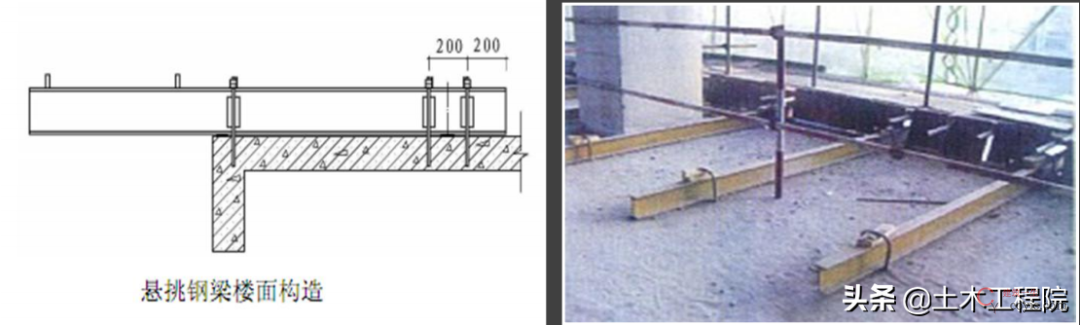

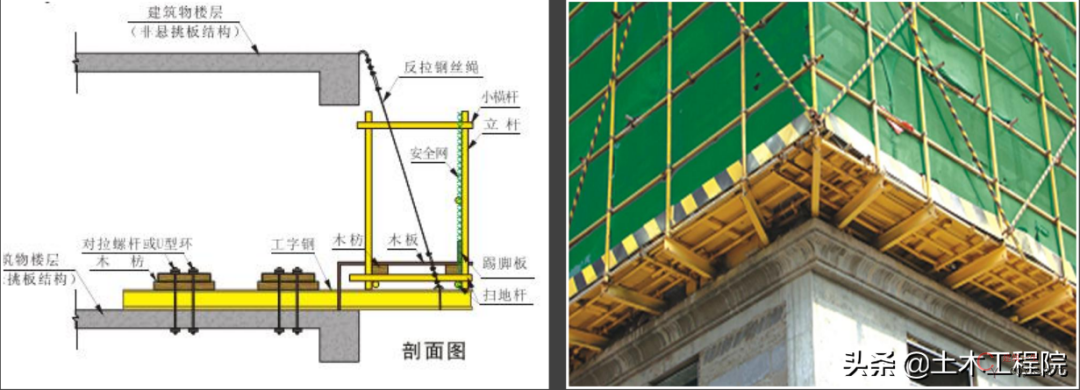

3、悬挑脚手架





脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

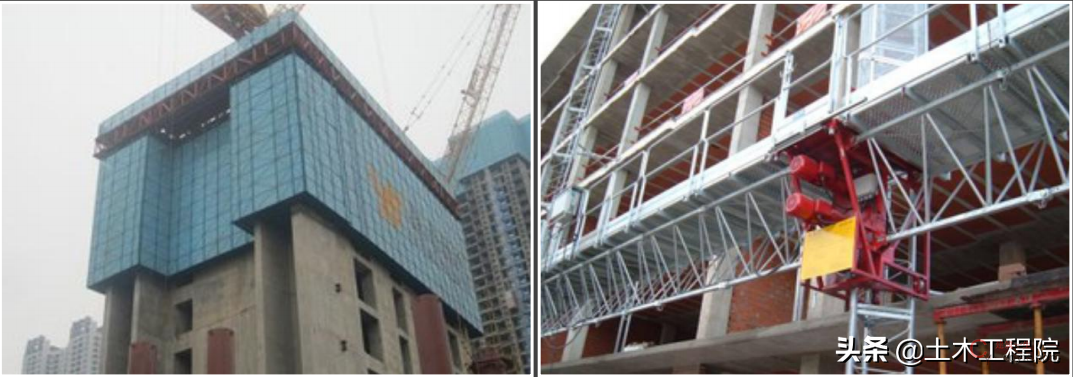

4、爬升式脚手架



脚手架基本知识与识读,搭设依据与安全检查

5、钢管扣件式脚手架



脚手架基本知识与识读,搭设依据与安全检查

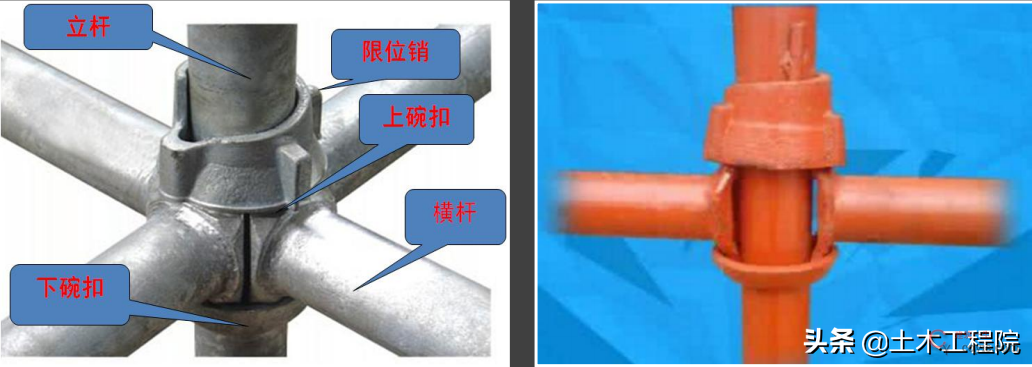

6、碗扣式脚手架



脚手架基本知识与识读,搭设依据与安全检查

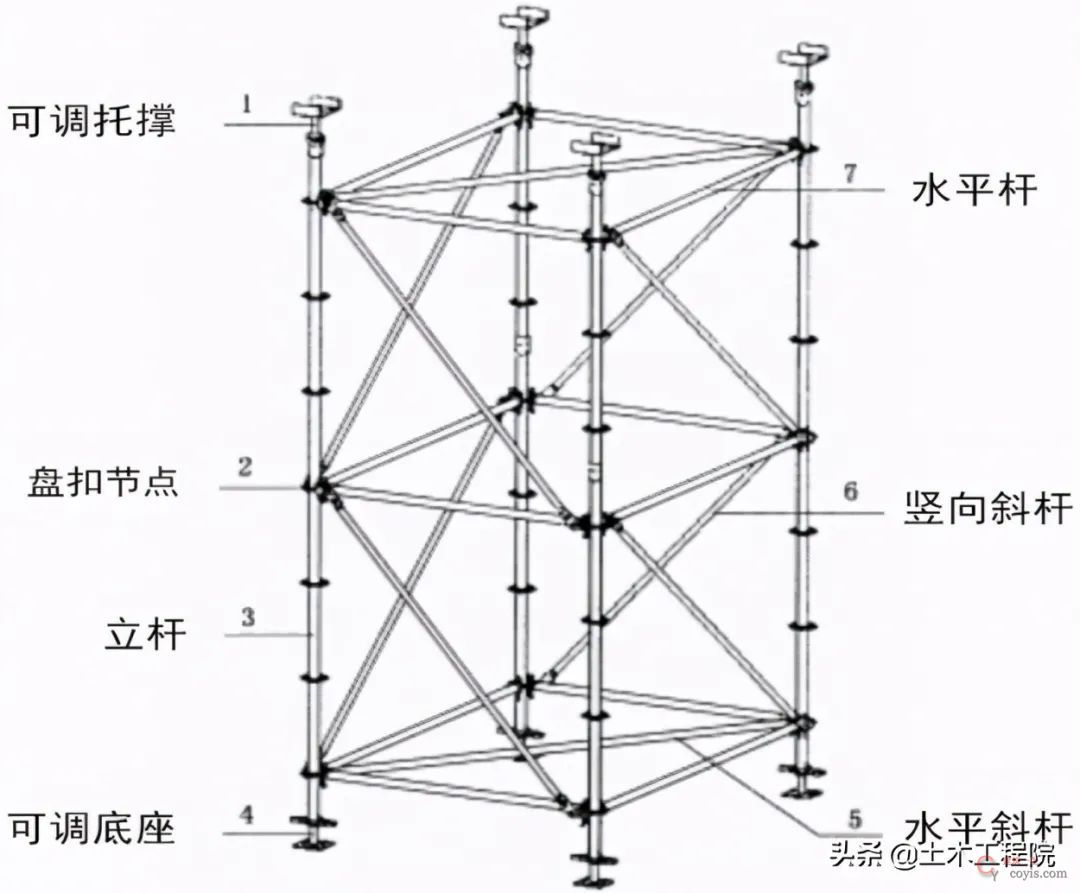

7、承插式盘扣脚手架



脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查



二、落地式双排钢管扣件脚手架安全检查

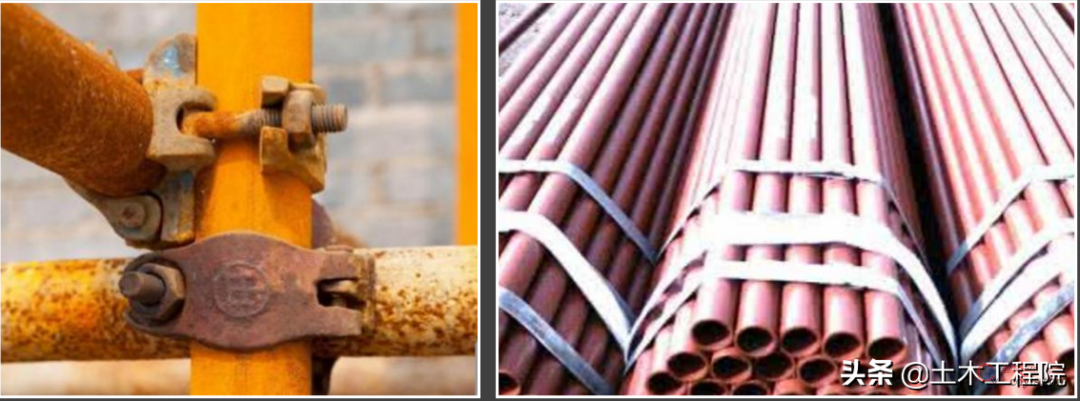

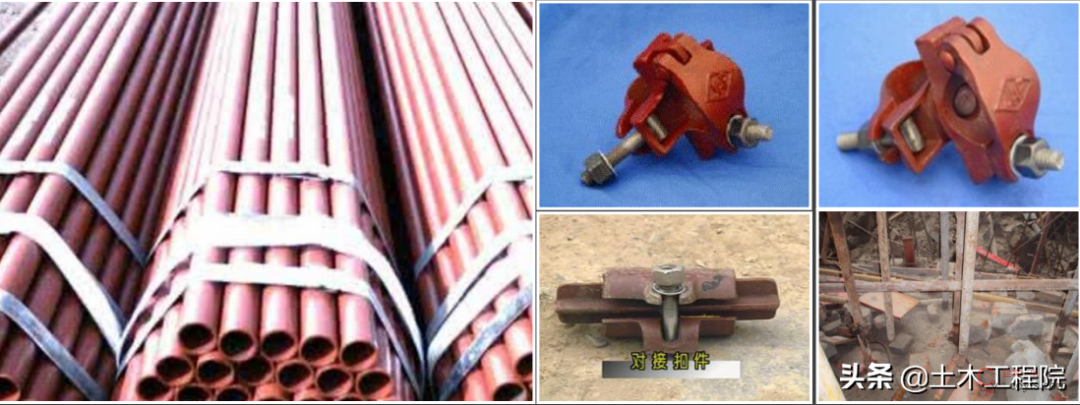

1、钢管和扣件

脚手架基本知识与识读,搭设依据与安全检查

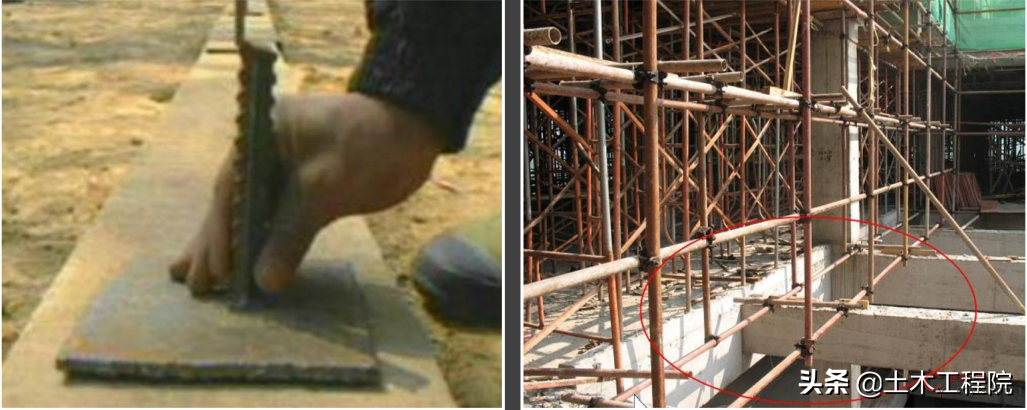

2、基础和垫板(30m)

脚手架基本知识与识读,搭设依据与安全检查

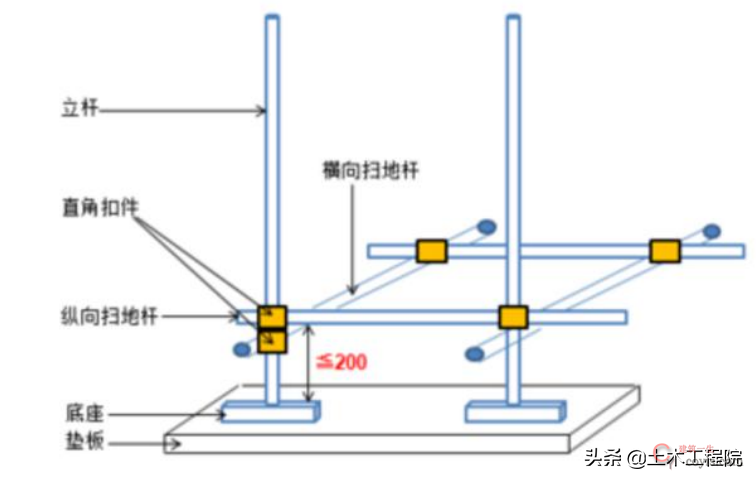

3、扫地杆

脚手架基本知识与识读,搭设依据与安全检查

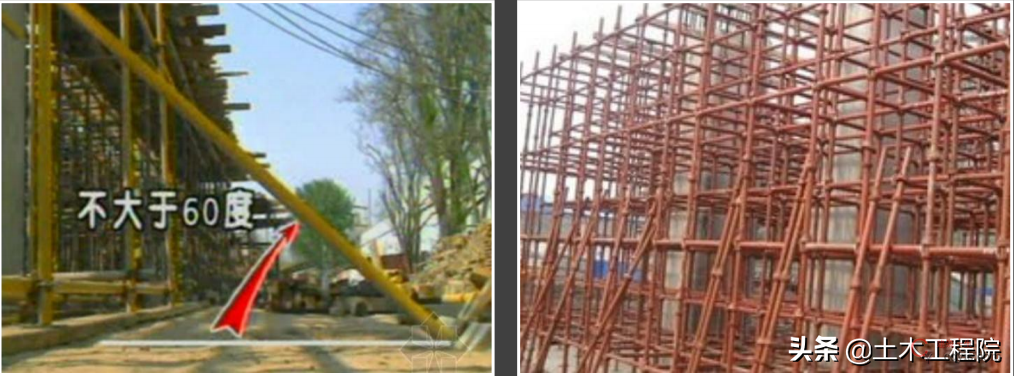

4、抛撑

脚手架基本知识与识读,搭设依据与安全检查

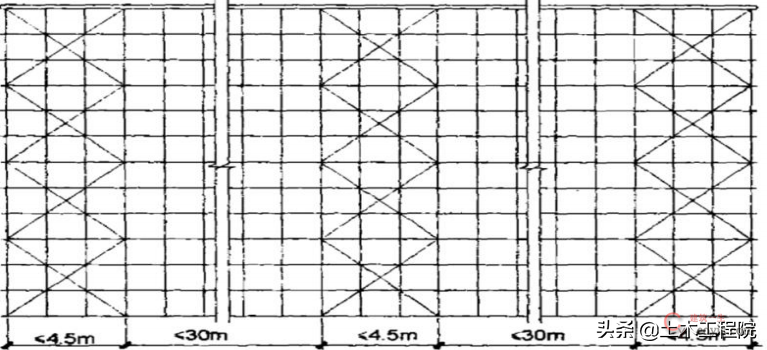

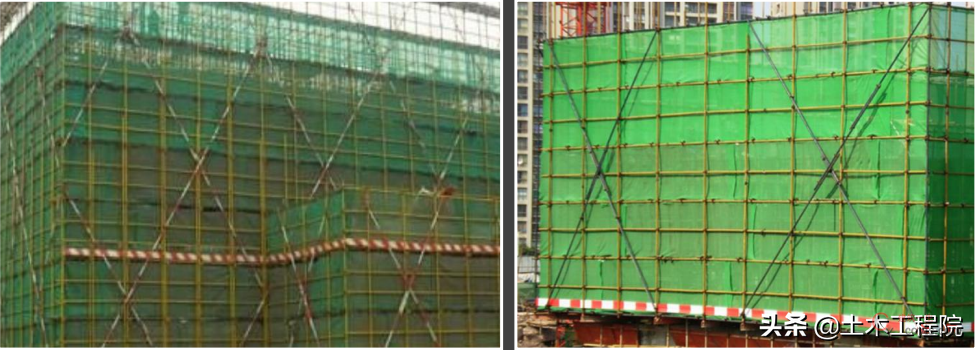

5、剪刀撑

脚手架基本知识与识读,搭设依据与安全检查

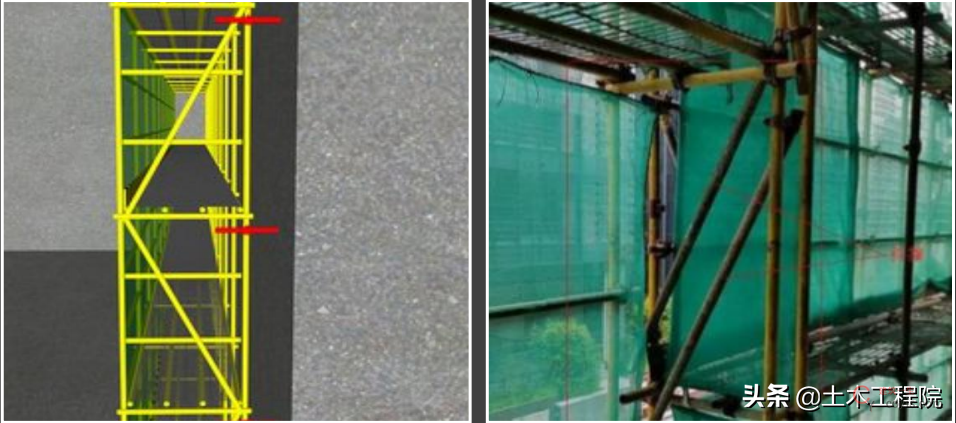

6、端部(脚手架开口处)斜撑

脚手架基本知识与识读,搭设依据与安全检查

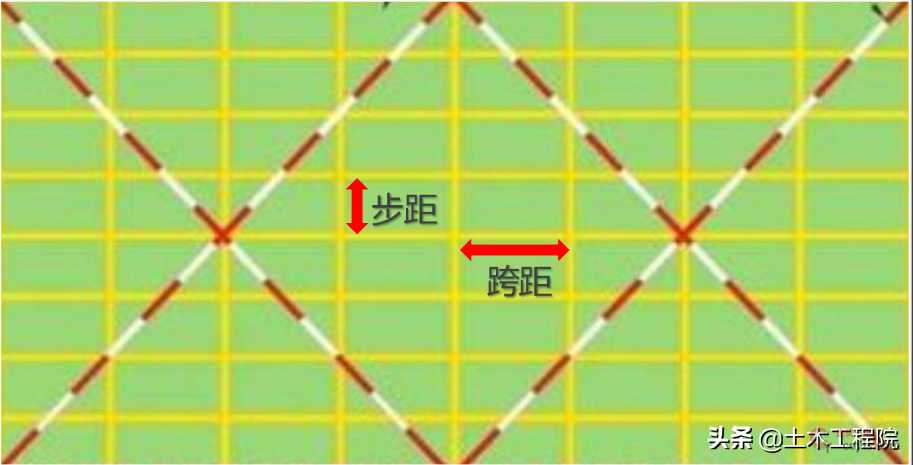

7、跨距和步距(均匀一致)

脚手架基本知识与识读,搭设依据与安全检查

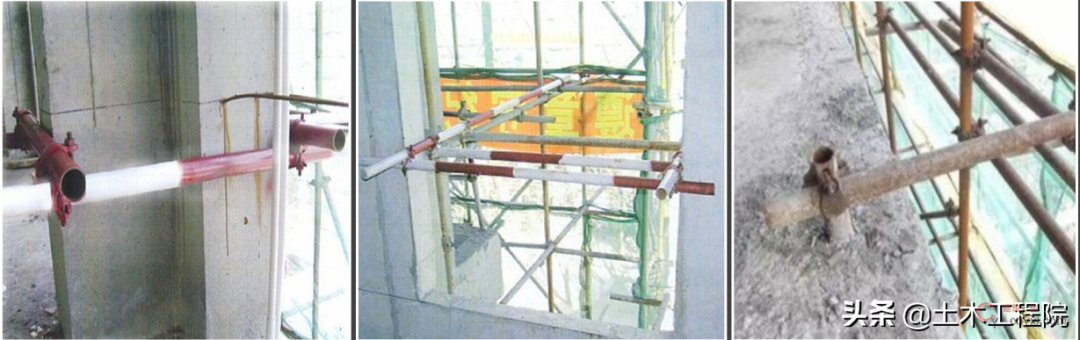

8、连墙件

脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

9、钢管接长(立杆和横杆)



两根相邻杆件接头不应设置在同步或同跨内,接头位置错开距离不应小于500mm,各接头中心至 主节点的距离不宜大于纵距的1/3。



脚手架基本知识与识读,搭设依据与安全检查

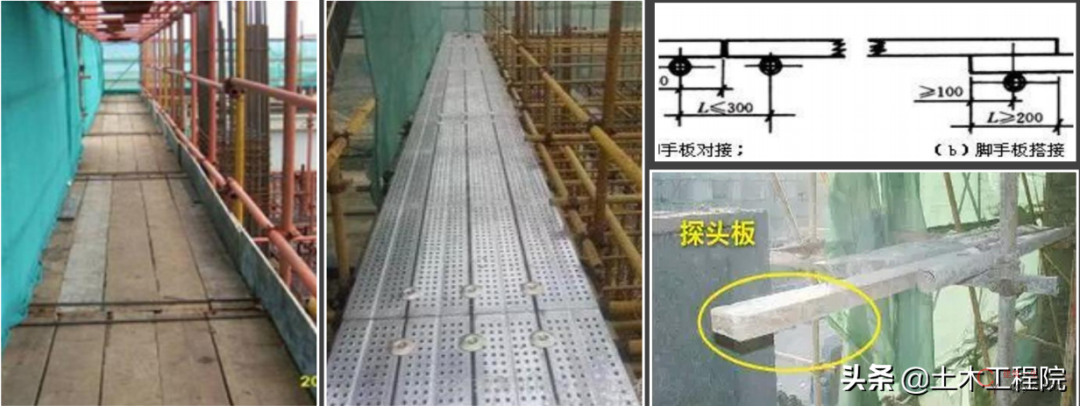

10、脚手板



脚手架基本知识与识读,搭设依据与安全检查





三、满堂式脚手架安全检查

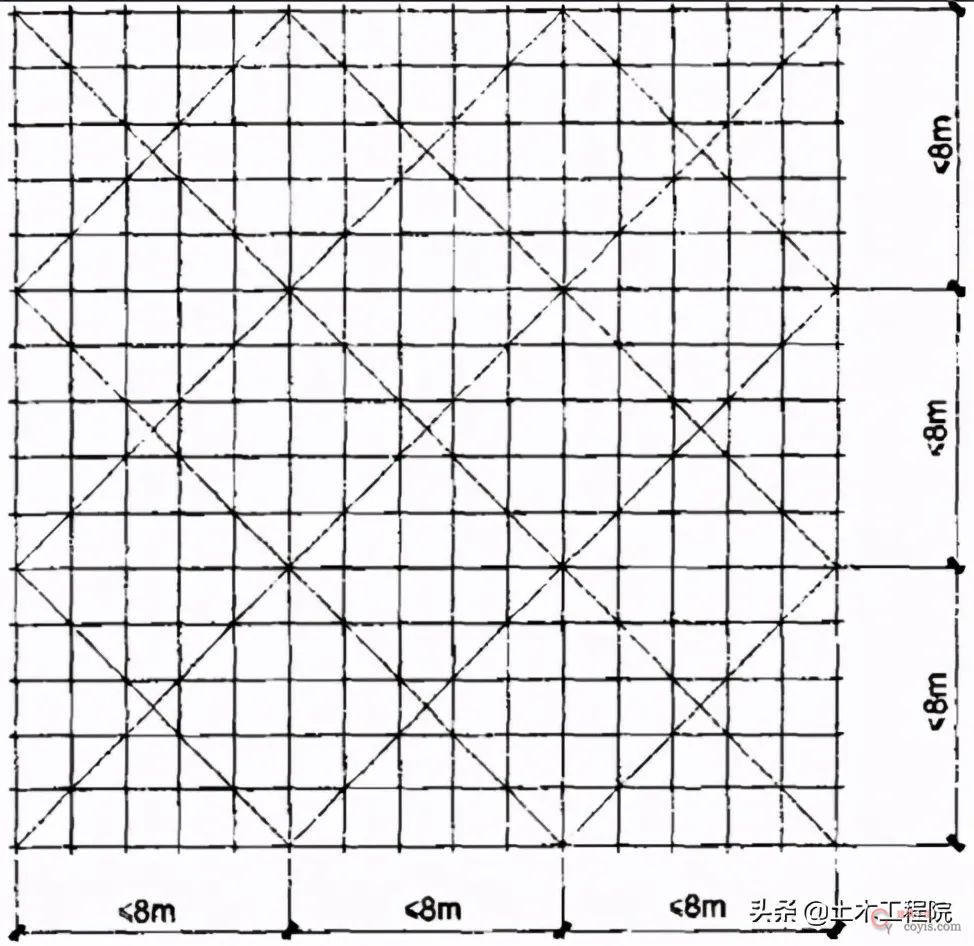

1、高度低于8m的满堂式脚手架



搭设高度在8m以下的满堂脚手架架体四面两端应由底 至顶连续设置竖向剪刀撑,剪刀撑净距超过30m时,应增设一 道竖向剪刀撑。



脚手架基本知识与识读,搭设依据与安全检查

2、高度大于8m的满堂式脚手架



① 搭设高度在 8 m以上的满堂脚手架架体四周应连续设置竖向剪刀撑;

② 立杆纵、 横向每10排应由底至顶连续设置竖向剪刀撑;

③ 搭设高度在16 m以上的满堂脚手架架体除应遵守上述规定外,每间隔5步还应设置一道水平连续剪刀撑;

④ 高宽比大于2的满堂脚手架架体应采用连墙件与建筑物结构可靠拉接;

⑤ 当不具备拉接条件时应在架体四角及四周每隔 15 M处增设缆风绳,缆风绳拉接点应位于架体高度的2/3以上处。



脚手架基本知识与识读,搭设依据与安全检查





四、模板支撑安全检查



1、满堂式模板支撑结构



脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

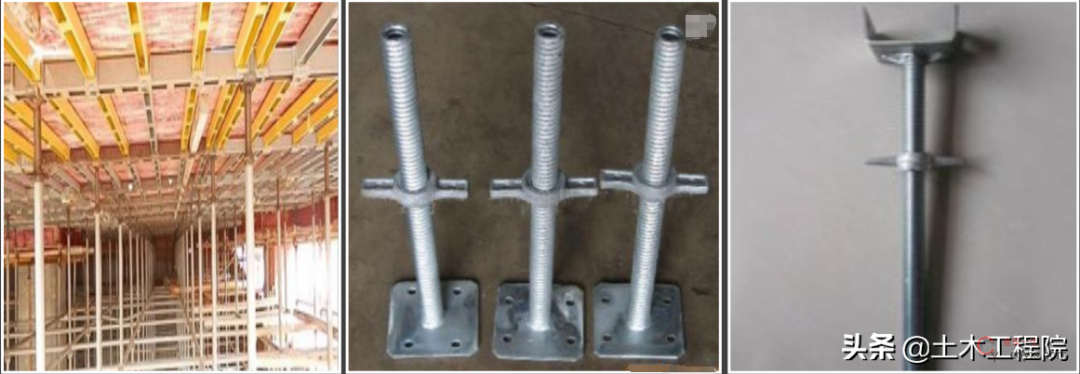

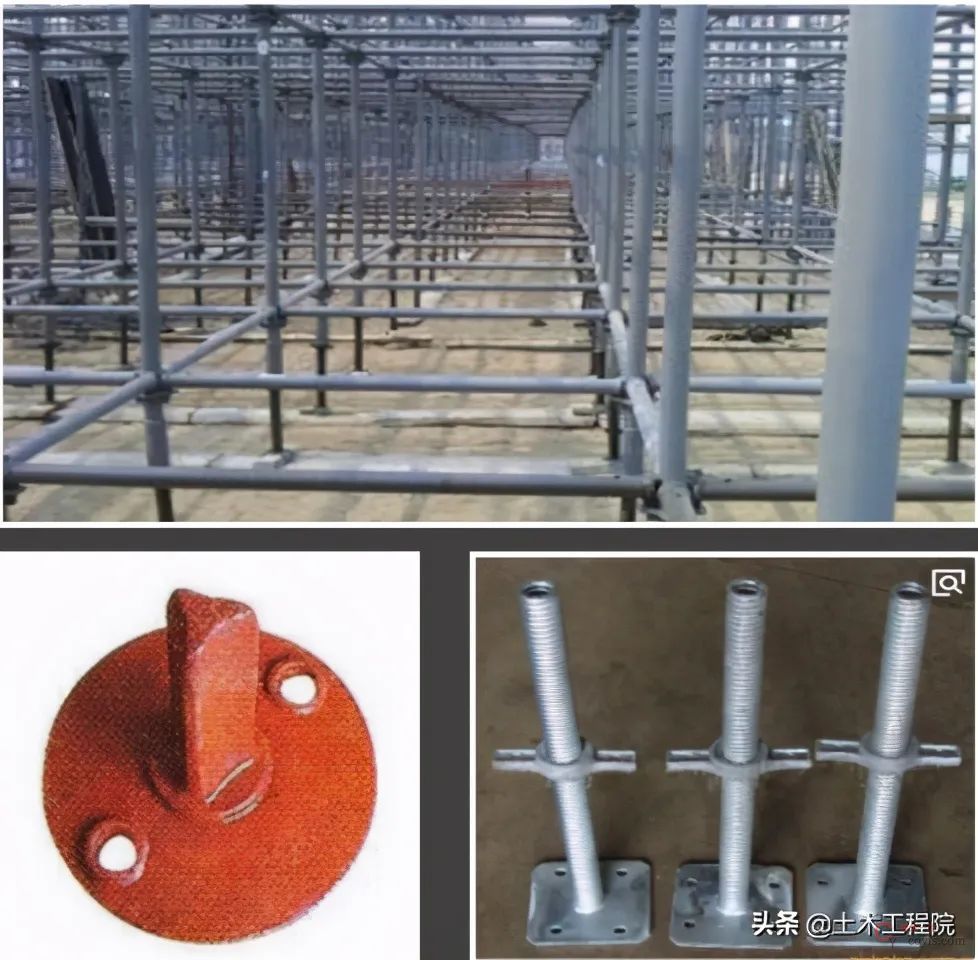

2、垫板和底座



① 垫板厚度不小于50mm;

② 钢管脚手架支撑,用普通底座;

③ 碗扣式脚手架支撑,用可调底座;

④ 高支模必须垫板;

⑤ 高支模底座用螺钉固定在垫板上。



脚手架基本知识与识读,搭设依据与安全检查

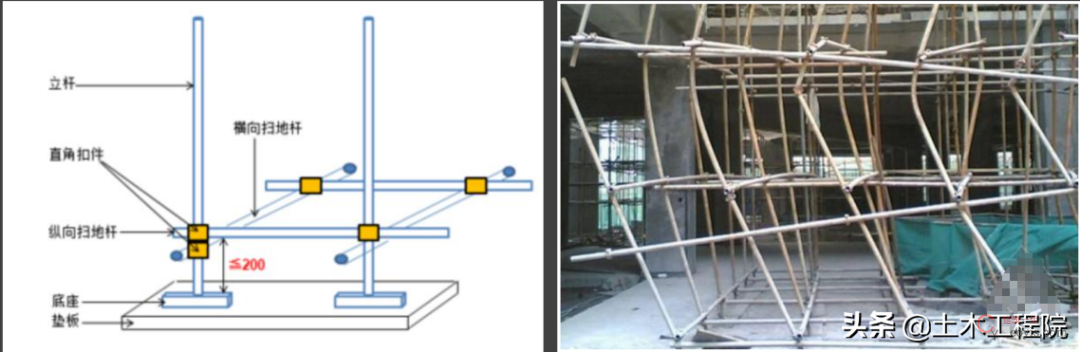

3、扫地杆与水平拉杆设置



① 钢管扣件脚手架支撑,在立柱底距地面 200mm 高处,沿纵横水平方向应按纵下横上的程序 设扫地杆。

② 可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。

③ 扫地 杆与顶部水平拉杆之间的间距进行平均分配确定步距,在每一步距处纵横向应各设一道水 平拉杆。

④ 当层高在 8~20m 时,在最顶步距两水平拉杆中间应加设一道水平 拉杆;

⑤ 当层高大于 20m 时,在最顶两步距水平拉杆中间应分别增加一道水 平拉杆。

⑥ 所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时, 应于水平拉杆端部和中部沿竖向设置连续式剪刀撑。

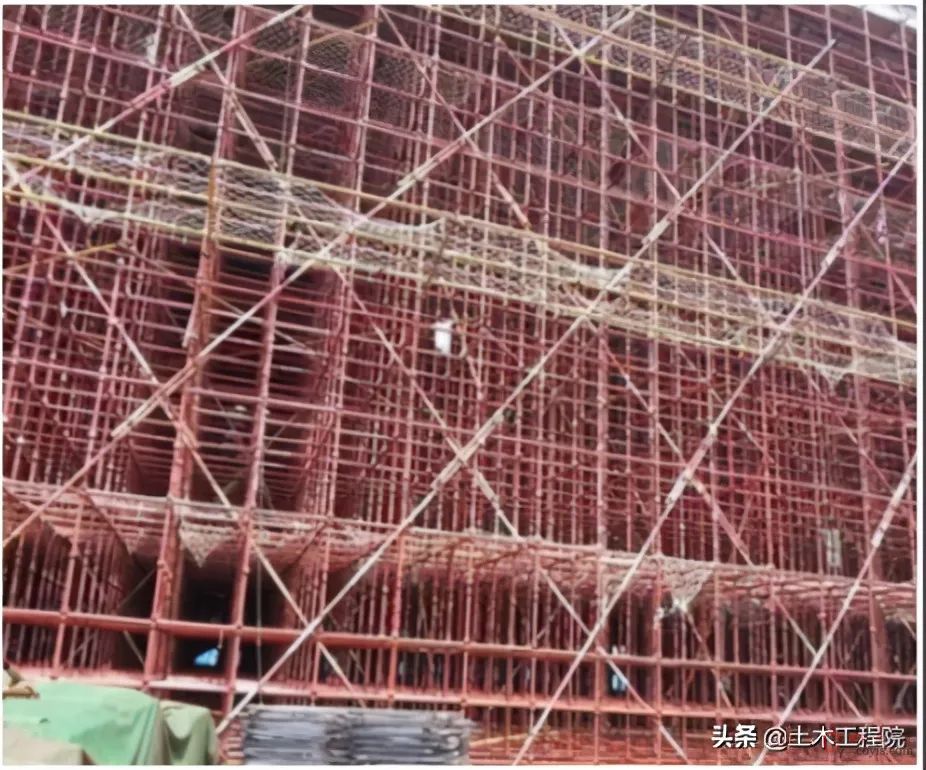

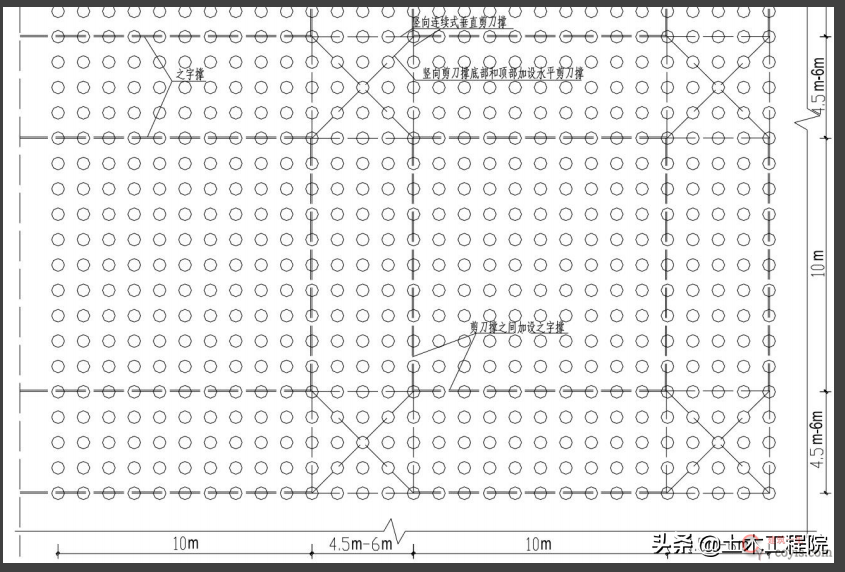

4、剪刀撑设置

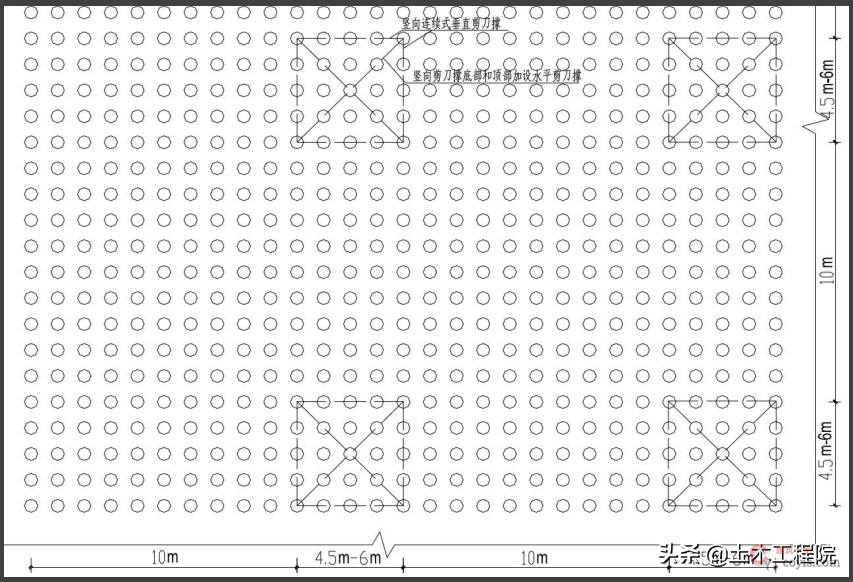

① 满堂模板和共享空间模板支架立柱,在外侧周圈应设由下至上的竖向连续式剪刀撑。

② 中间在纵横向应每隔 10m左右设由下至上的竖向连续式的剪刀撑,其宽度宜为4~6m,并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。



脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

当建筑层高在8~20m时,除应满足上述规定外, 还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑。

在有水平剪刀撑的部位,应在每个剪刀撑中间处增加一道水平剪刀撑。

当建筑层高超过20m时,在满足以上规定的基础上 , 应将所有之字斜撑全部改为连续式剪刀撑。

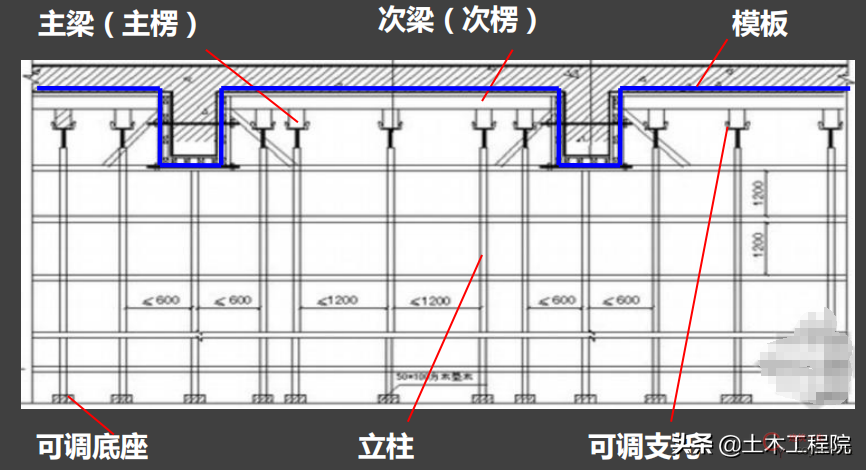

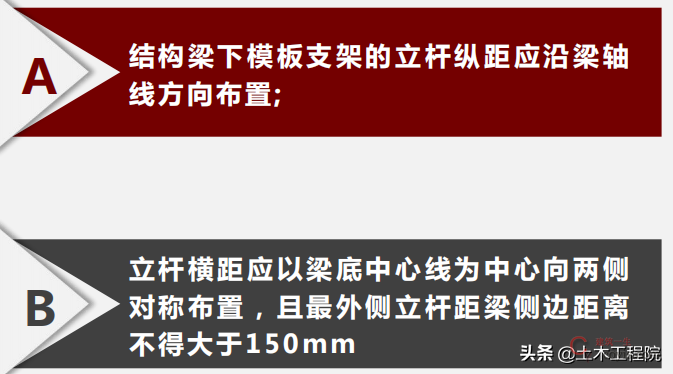

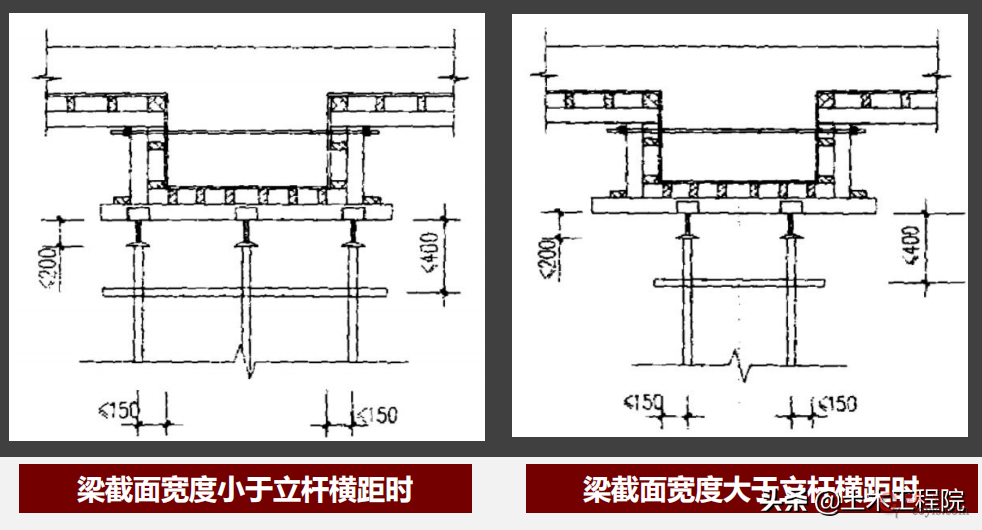

5、结构梁下模板支撑



脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查

6、模板支撑的其他规定



设在模板支架立杆底部或顶部的可调底座或底托,其丝杆外径不得小于36 mm,伸出长度不得超过200mm;

当模板支架高度大于8 m或高宽比大于4时,应采用刚性连墙件在水平加强层位置与建筑物结构可靠连接;

扣件式模板支架顶部支撑点与支架顶层横杆的距离不应大于400mm;

碗扣式模板支架顶部支撑点与支架顶层横杆的距离不应大于500mm;

立杆接长必须采用对接,禁止搭接;

高于4 m的模板支架,其两端与中间每隔4-6排立杆从顶层开始向下每隔2-4步设置水平剪刀撑;

钢管扣件模板支架体系在下列情况下应设置水平加强层:模板支架高度大于8m或高宽比大于4时,顶部和底部 (扫地杆的设置层)应设置水平加强层;

底部和顶部加强层的间距大于16M时,每隔 8-12m增设一道水平加强层。水平加强层做法:用水平斜杆以“之”字形将水平剪刀撑连接,水平斜杆宽度不小于3m;

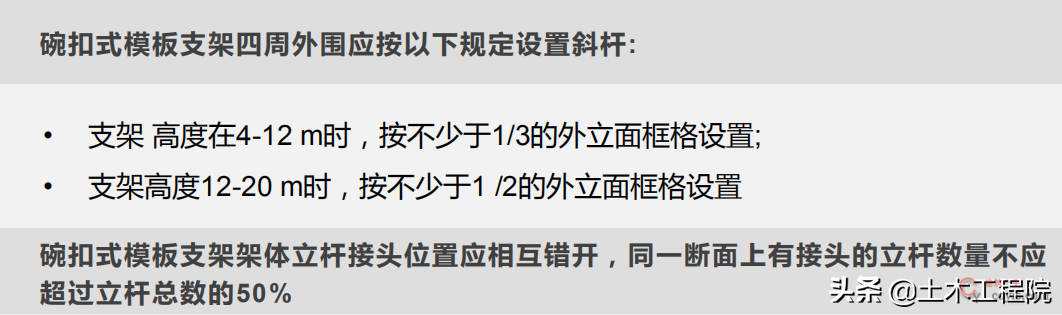

碗扣式模板支架高度超过4m时,应在四周拐角处设置专用斜杆或四面设置八字斜杆,并且每两排设置一组通高专用斜杆。

脚手架基本知识与识读,搭设依据与安全检查

脚手架基本知识与识读,搭设依据与安全检查
