西安市建筑工程安全生产标准化图册（2023版）丨市建发〔2023〕76号

1 管理要求

1.模板支架搭设应编制专项施工方案，结构设计应进行计算，并应按规定进行审核、审批。超过一定规模的危大工程应当组织专家论证。

2.基础应坚实、平整，承载力应符合设计要求，并应能承受支架上部全部荷载。

3.模板及支撑体系施工前对施工人员进行安全技术交底，严禁盲目施工。特种作业人员持证上岗，严格按方案及交底要求施工。

4.剪刀撑、斜杆搭设应符合规范要求，并与架体的搭设同步进行。

5.竖向剪刀撑斜向钢管与地面的夹角应在45°～60°之间；剪刀撑杆件应每步与交叉处立杆扣接；剪刀撑杆件接长应采用搭接，搭接长度≥1m，并采用≥3个旋转扣件扣紧，且杆端距端部扣件盖板边缘的距离≥100mm。

6.模板支撑和架体搭设完毕后应进行检查验收，合格后方准使用。

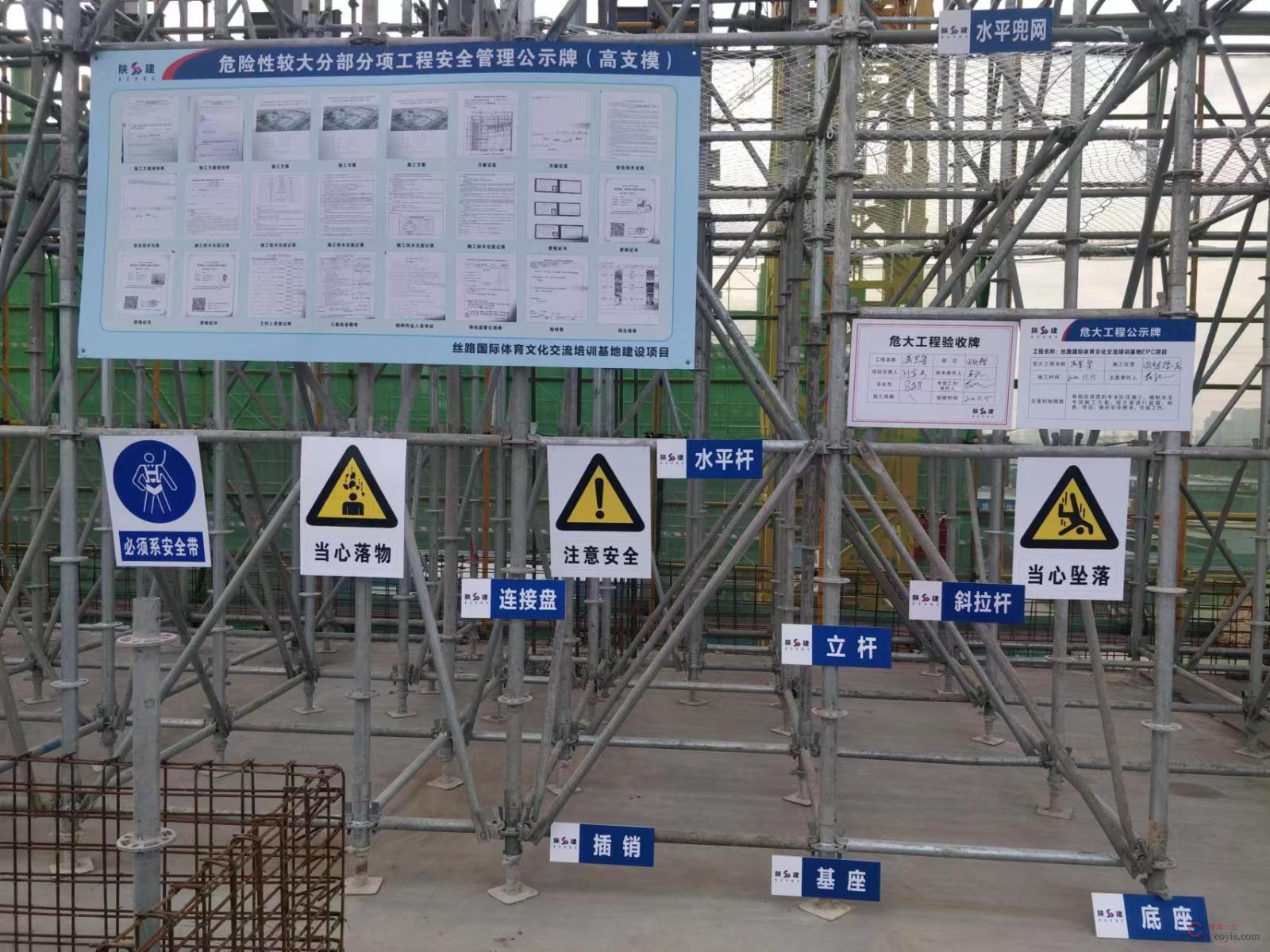

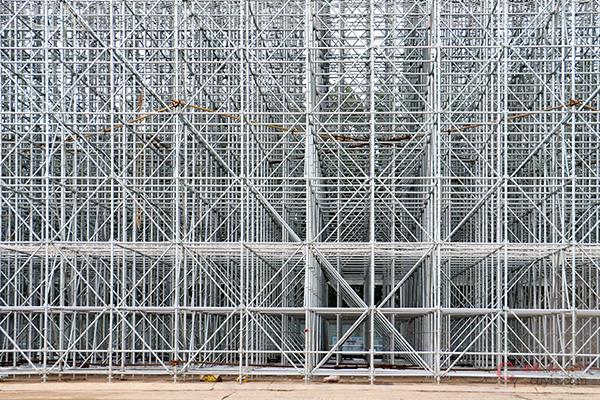

2 承插型盘扣支撑架

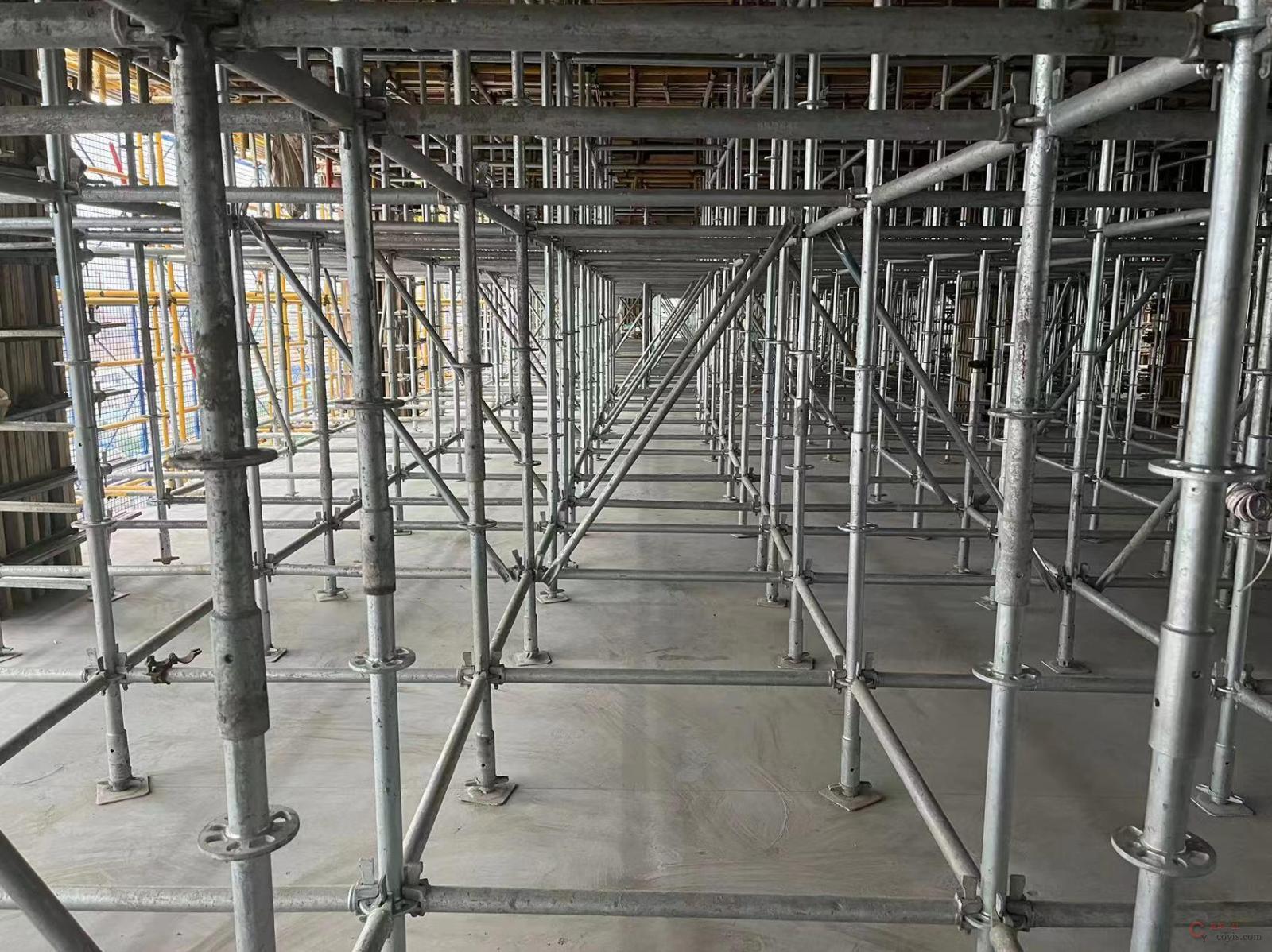

2.1 架体、立杆设置

1.脚手架的构造体系应完整，脚手架应具有整体稳定性。

2.支撑架的高宽比宜控制在3以内，高宽比大于3的支撑架应采取与既有结构进行刚性连接等抗倾覆措施。

3.当支撑架搭设高度超过8m、周围有既有建筑结构时，应沿高度每间隔4～6个步距与周围已建成的结构进行可靠拉结 。

4.在竖向斜拉杆顶部交点平面应设置连续水平剪刀撑。当支撑高度超过8m，或施工总荷载＞15kN/m2，或集中线荷载＞20kN/m的支撑架，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m。

5.脚手架搭设步距≤2m。

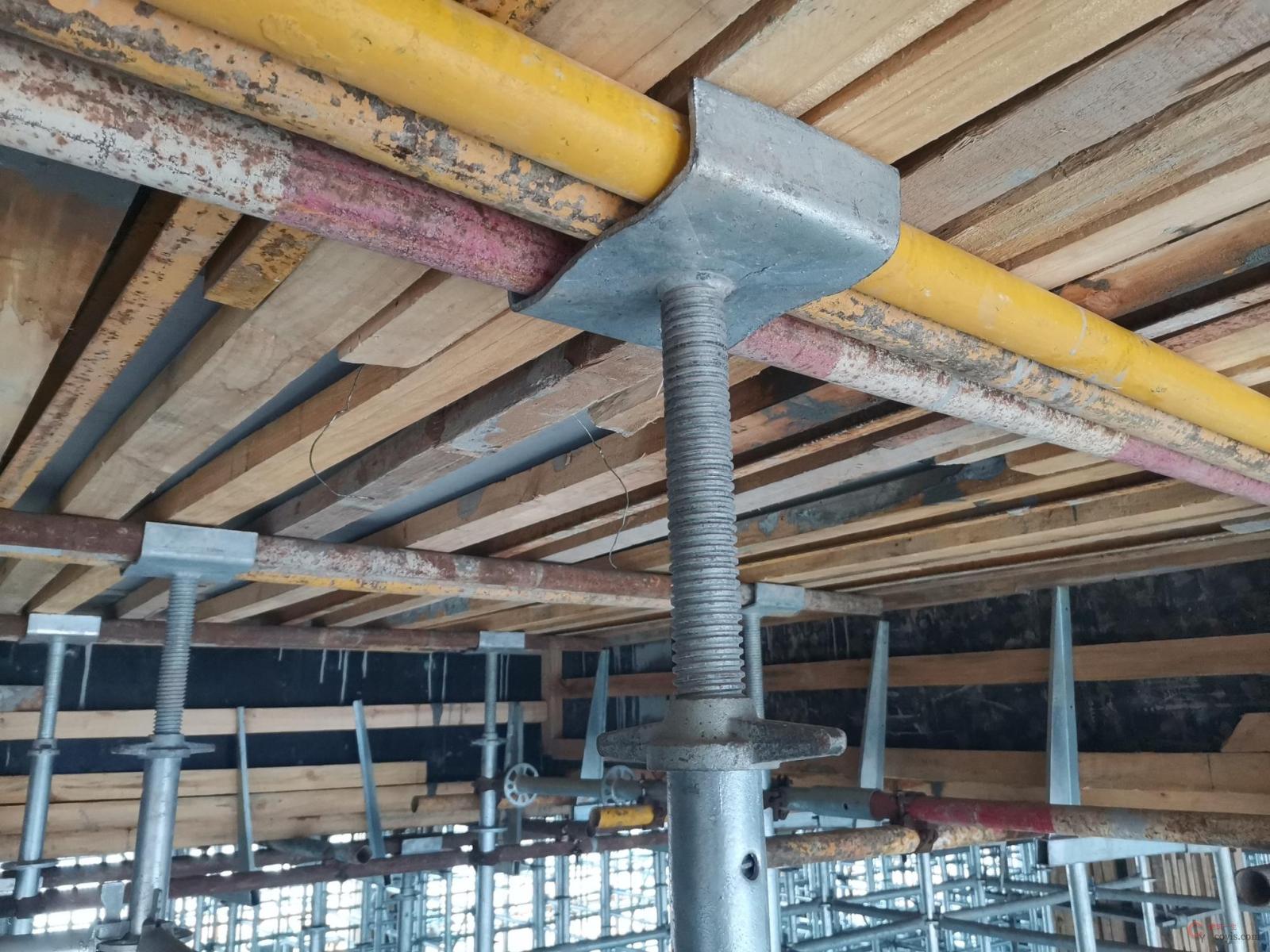

2.2 顶托、底托设置

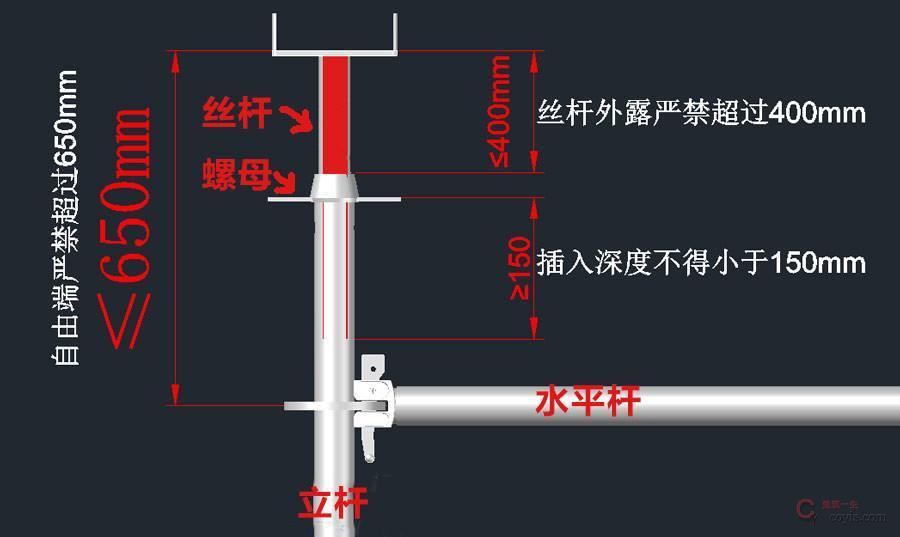

1.支撑架可调托撑伸出顶层水平杆或双槽托梁中心线的悬臂长度≤650mm，且丝杆外露长度≤400mm，可调托撑插入立杆或双槽托梁长度≥150mm。

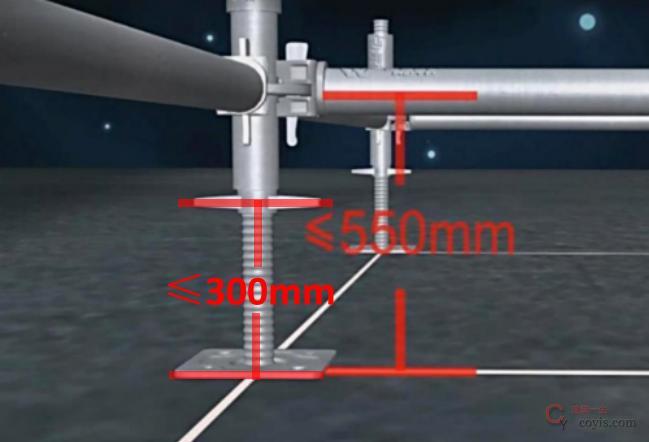

2 . 支撑架可调底座丝杆插入立杆长度≥150mm，丝杆外露长度不宜大于300mm，作为扫地杆的最底层水平杆中心线距离可调底座的底板≤550mm。

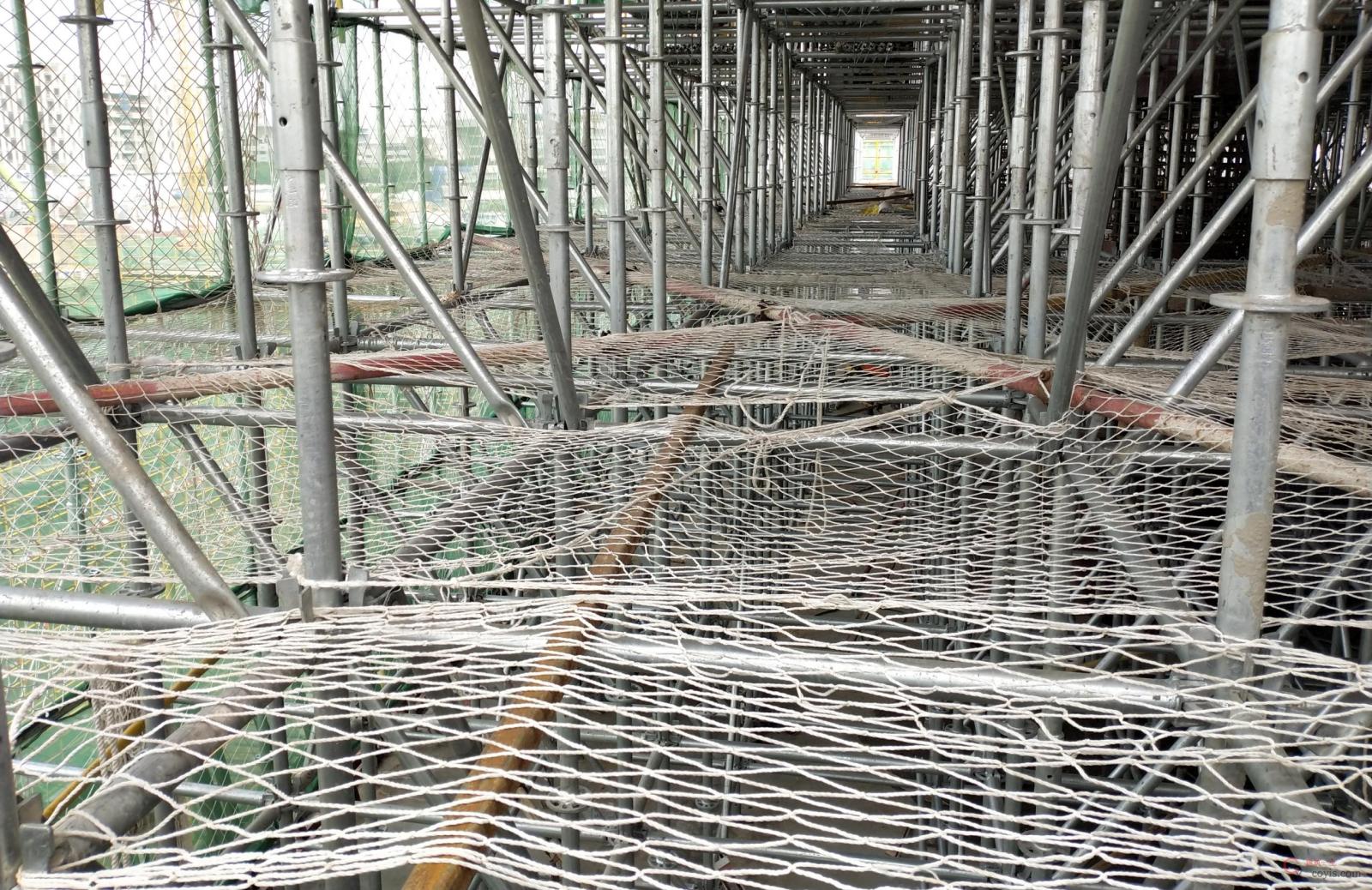

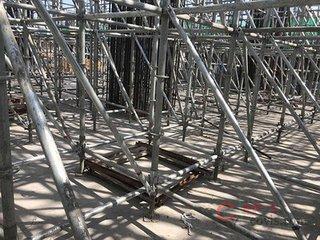

2.3 斜拉杆、自由端设置

1.应根据支撑架搭设高度、支撑架型号及立杆轴向力设计值进行竖向斜杆布置，当支撑架搭设高度＞16m时，顶层步距内应每跨布置竖向斜杆。

3 扣件式钢管支撑

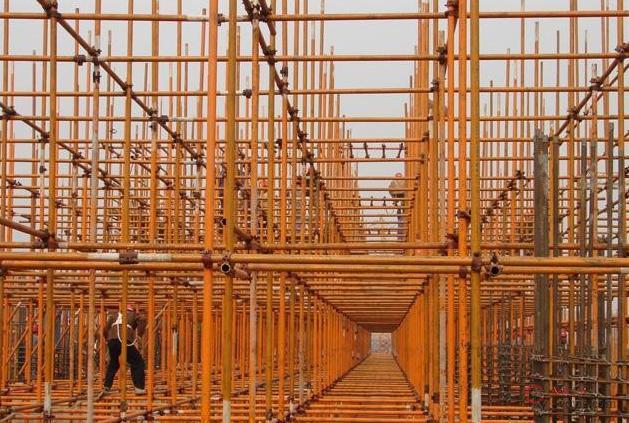

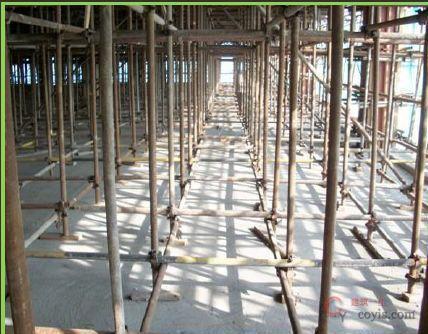

3.1 立杆、自由端、扫地杆设置

1.立杆接长接头必须采用对接扣件连接，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小500mm，各接头中心至主节点的距离不宜大于步距的 1/3 。

2.水平杆的连接应符合搭接长度≥1m，应等间距设置3个旋转扣件固定，水平杆长度不宜小于3跨 。

3.立杆伸出顶层水平杆中心线至支撑点的长度≤500mm。

4.可调托撑螺杆伸出长度≤300mm，插入立杆内的长度≥150mm。

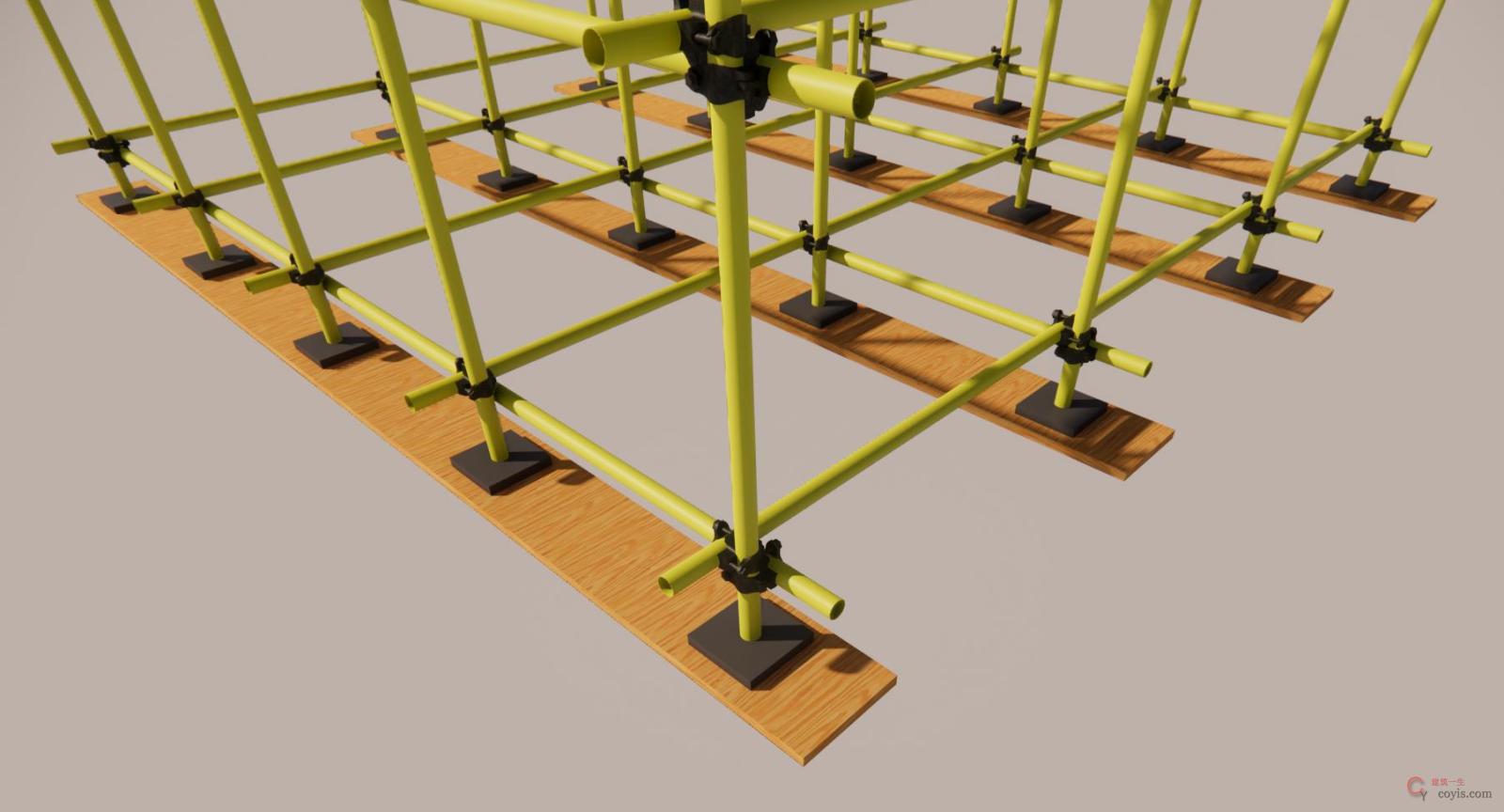

5.每根立杆底部宜设置底座或垫板。脚手架必须设置纵、横向扫地杆。

6.纵向扫地杆应采用直角扣件固定在距钢管底端≤ 200mm 处的立杆上。

7.横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

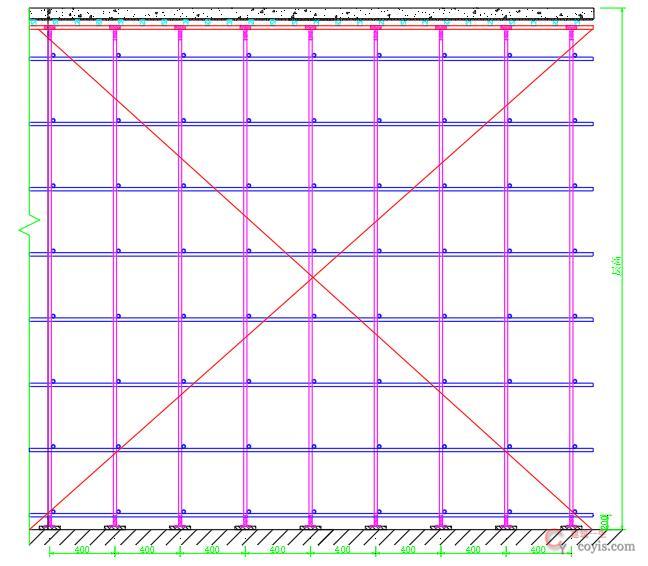

3.2 高低跨、剪刀撑设置

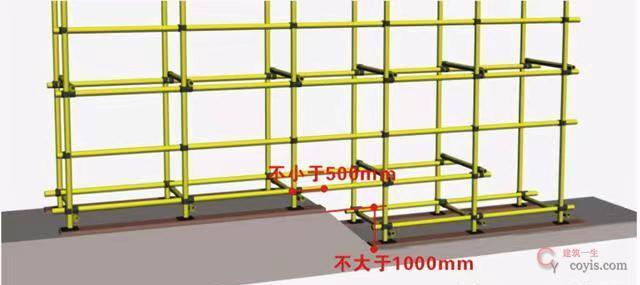

1.脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差≤1000mm。靠边坡上方的立杆轴线到边坡的距离≥500mm。

2.剪刀撑的设置应均匀、对称，每道竖向剪刀撑的宽度应为6～9m，剪刀撑斜杆的倾角应在45°～60°之间。

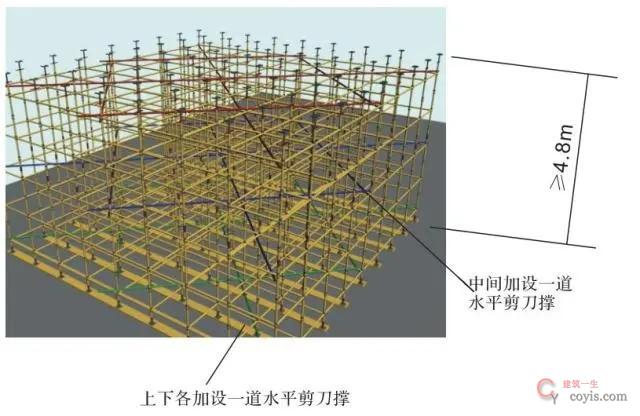

3.当建筑层高在 8～20m 时，应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪刀撑中间处增加一道水平剪刀撑。

3.3 加强型剪刀撑设置

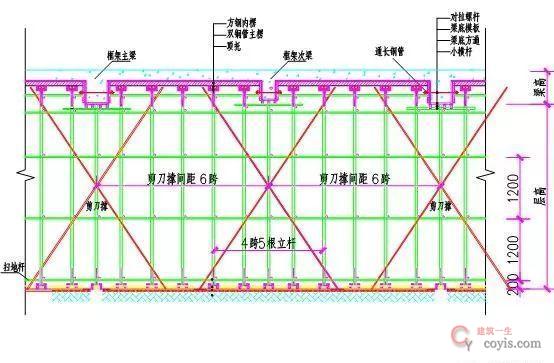

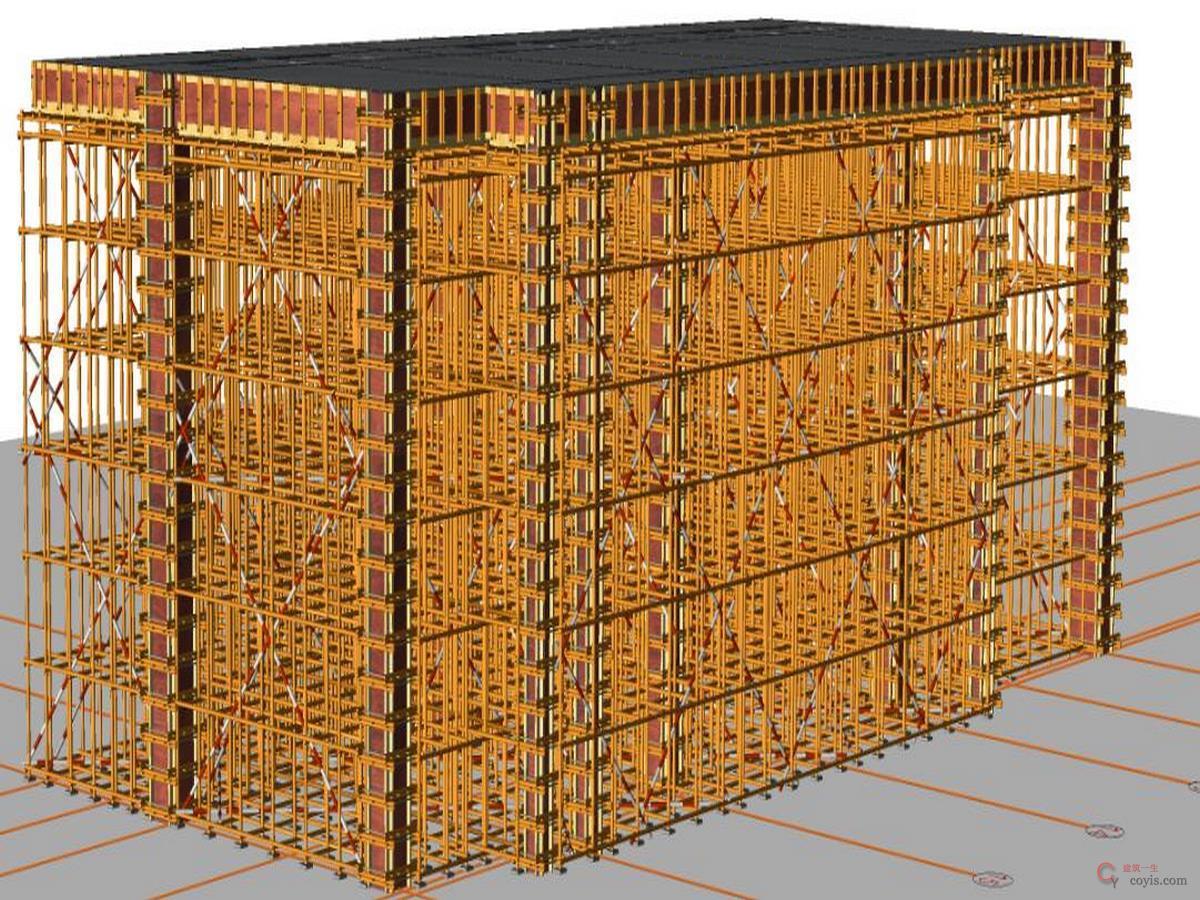

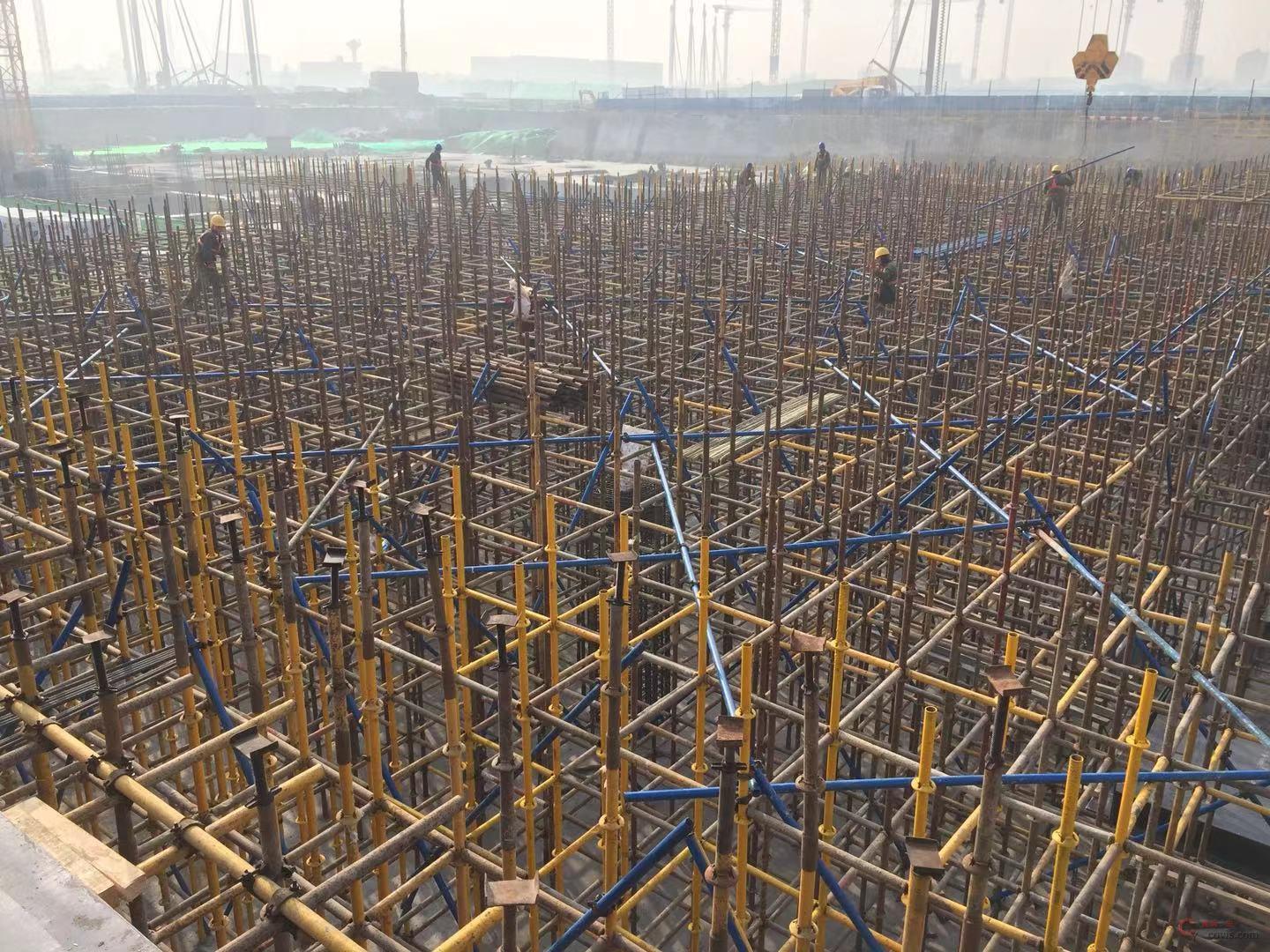

4 . 当立杆纵、横间距为0 . 9 m × 0 . 9 m ～1.2m×1.2m时，在架体外侧周边及内部纵、横向每4跨（且≤5m），应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨。

5.当立杆纵、横间距为0.6m×0.6m～0.9m×0.9m（含 0.6m×0.6m, 0. 9m×0. 9m）时，在架体外侧周边及内部纵、横向每5跨（且≥3m），应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5跨。

6 . 当立杆纵、横间距为0 . 4 m × 0 . 4 m ～0.6m×0.6m （含0.4m×0.4m）时，在架体外侧周边及内部纵、横向每3～3. 2m应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为3～3.2m。

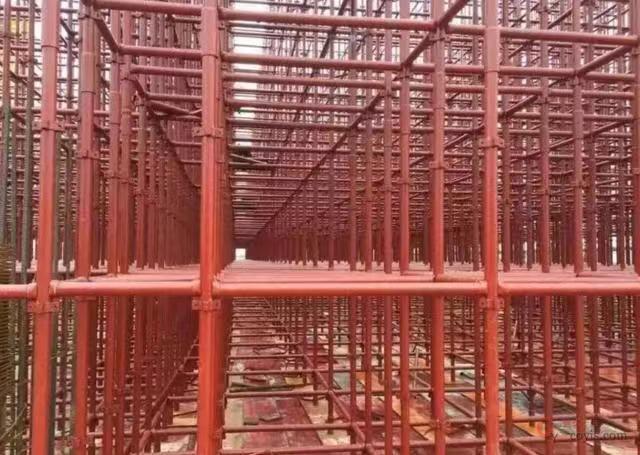

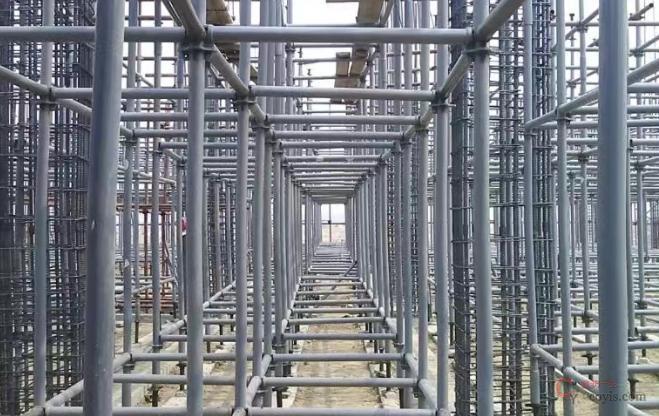

4 承插型轮扣式支撑

4.1 一般规定

1.模板支架支撑高度（H）≤3m且楼板厚度（D）≤200mm且梁截面面积（SL）≤0. 2m2时，可采用无剪刀撑框架式支撑结构；如超出此规定，应采用有剪刀撑框架式支撑结构。

2.当模板支架支撑高度（H）＞8m或楼板厚度（D）＞350mm或梁截面面积（SL）＞0.5m2时，应组织专家对专项施工方案进行论证。

3.当有稳固既有结构时，模板支架应与稳固的既有结构可靠连接，并应符合下列规定：①竖向连接间隔不应超过2步，宜优先布置在有水平剪刀撑的水平杆层；②水平方向连接间隔不宜大于8m；③当遇柱时，宜采用扣件式钢管抱柱拉结，拉结点应靠近主节点设置，偏离主节点的距离≤300mm 。

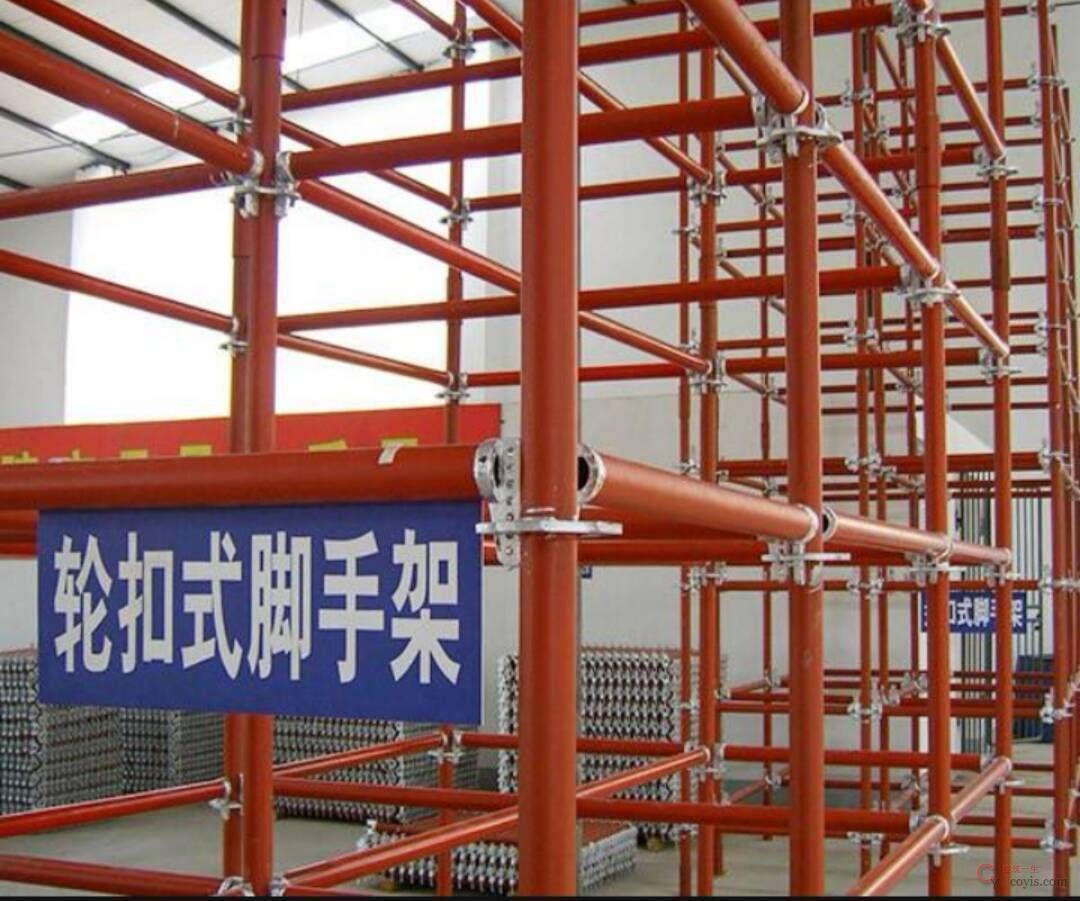

4.2 立杆、水平杆

1.立杆布置应符合下列规定：
（1）立杆间距≤1.2m；
（2）立杆接头应采用带专用外套管的立杆对接，外套管开口朝下；
（3）立杆的连接接头宜交错布置，两根相邻立杆的接头不宜设置在同步内。

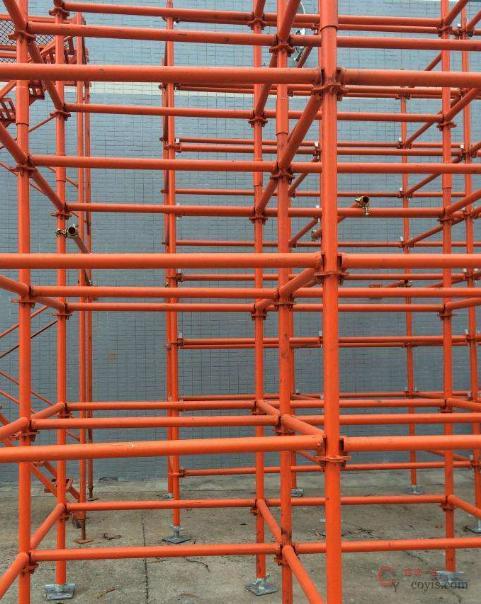

2.水平杆布置应符合下列规定：
（1）模板支架水平杆必须按步纵横向通长满布设置，且应与相邻立杆连接稳固，不得缺失；
（2）模板支架应设置纵向和横向水平杆。

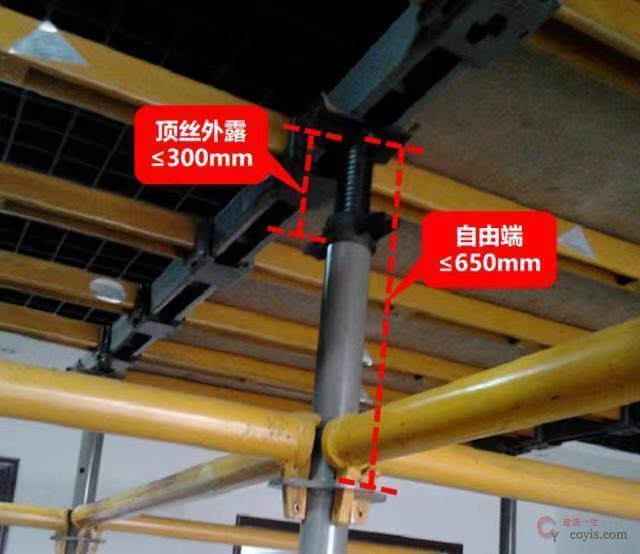

4.3 托撑

1.可调托撑的设置应符合下列规定：
（1）可调托撑伸出顶层水平杆的悬臂长度严禁超过650mm ；
（2）可调托撑螺杆伸出立杆顶端长度≤300mm，插入立杆的长度≥200mm；
（3）可调托撑上的主楞梁应居中，其间隙每边≤2mm。

4.4剪刀撑

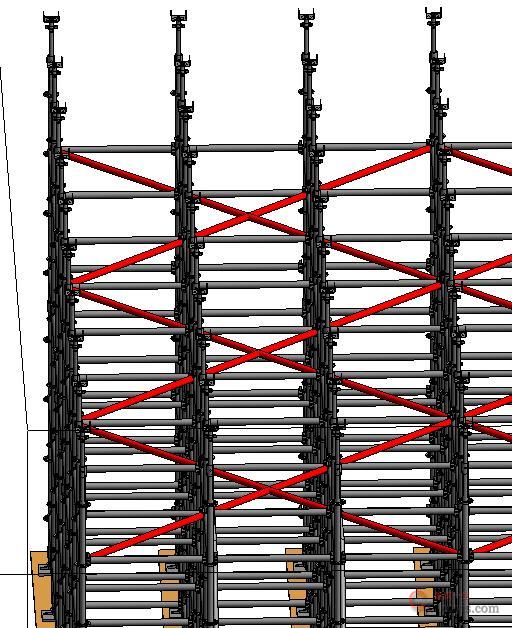

1.竖向剪刀撑的布置应符合下列规定：
（1）模板支架外侧四周及内部应连续布置竖向剪刀撑；
（2）模板支架中间应在纵向、横向分别连续布置竖向剪刀撑；竖向剪刀撑间隔≤6跨，且≤6m；每个剪刀撑的跨数不应超过6跨，且宽度≤6m ；
（3）竖向剪刀撑杆件底端应与垫板或地面顶紧，倾斜角度应在45°～60°之间，应采用旋转扣件每步与立杆固定，旋转扣件宜靠近主节点，中心线与主节点的距离不宜大于150mm。

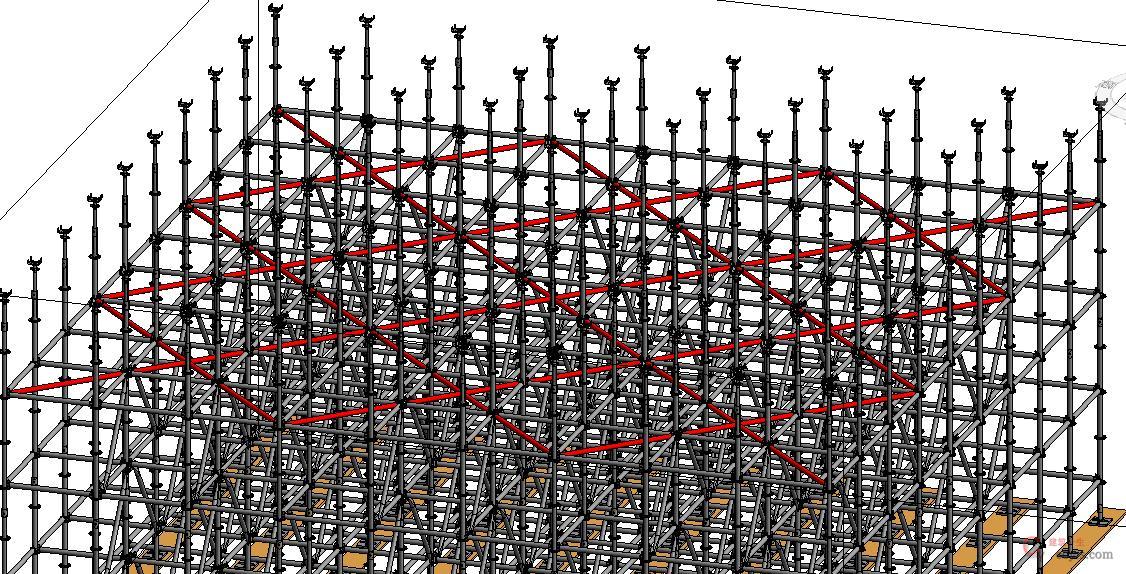

2.水平剪刀撑的布置应符合下列规定：
（1）高度超过5m时，顶步必须连续设置水平剪刀撑，底步应连续设置水平剪刀撑；
（2）水平剪刀撑的间隔层数≤6步且≤6m，每个剪刀撑的跨数≤6跨且宽度不大于6m；
（3）水平剪刀撑宜布置在竖向剪刀撑交叉的水平杆层；
（4）水平剪刀撑应采用旋转扣件每跨与立杆固定，旋转扣件宜靠近主节点。

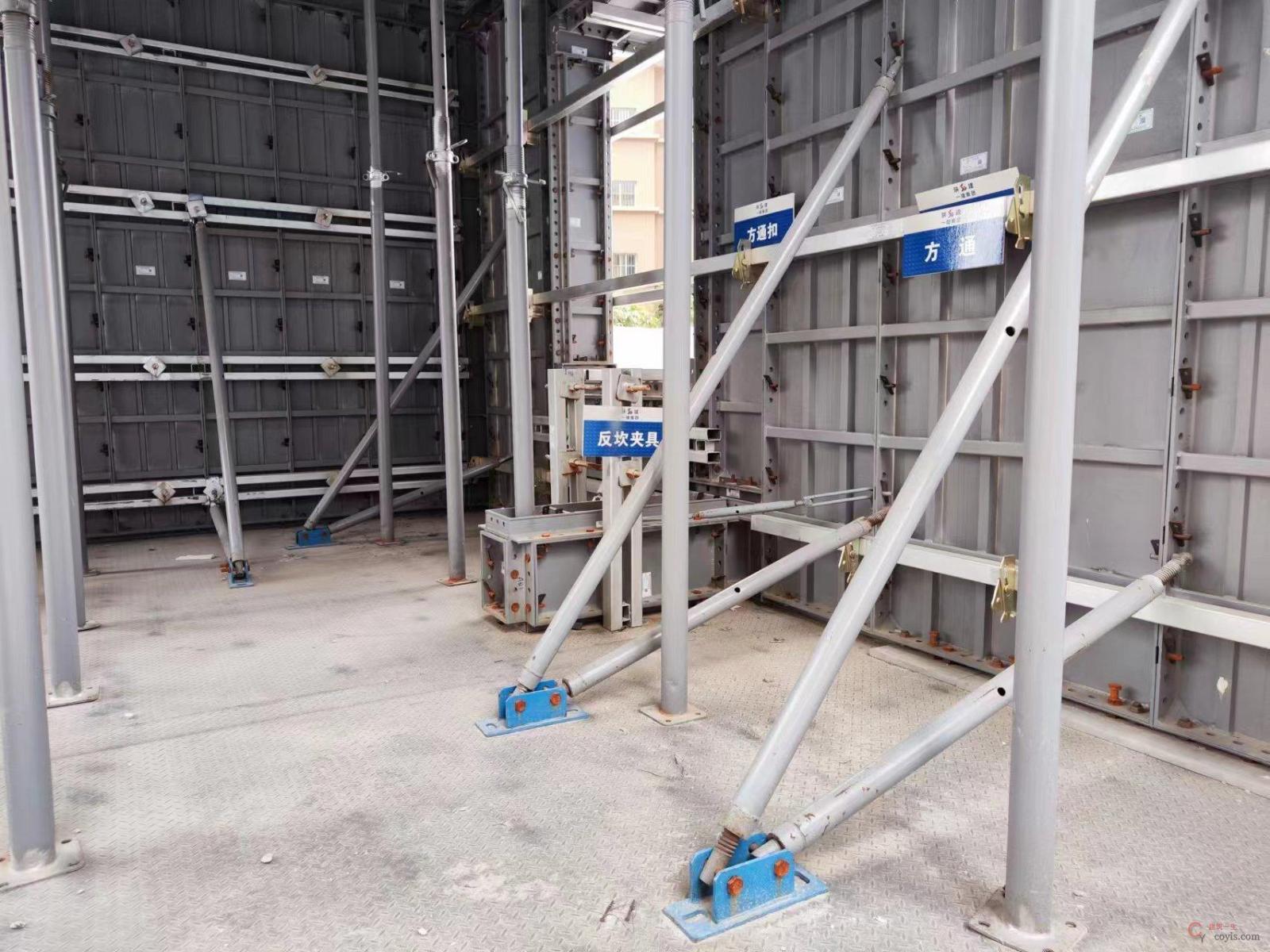

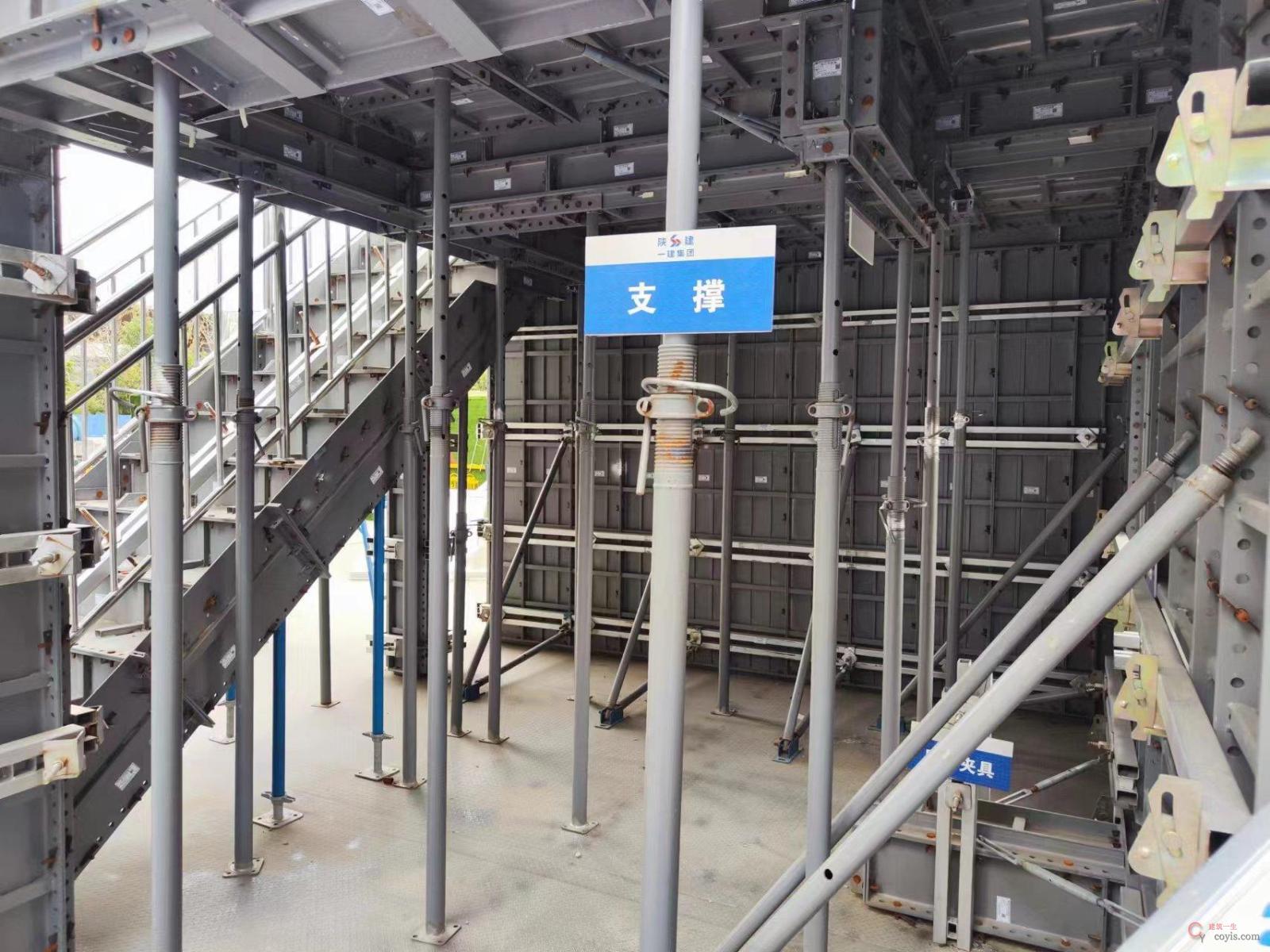

5 铝模支撑

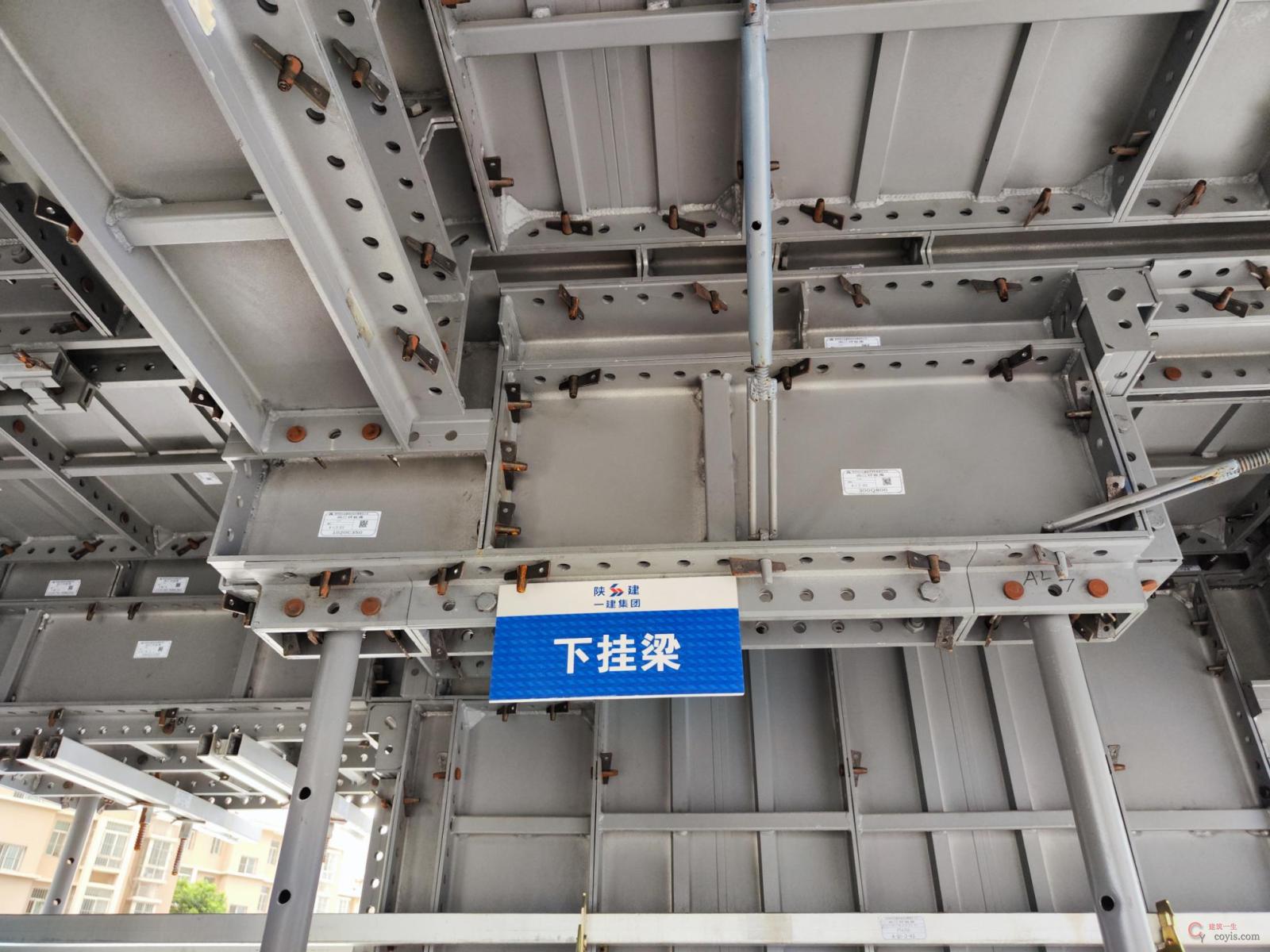

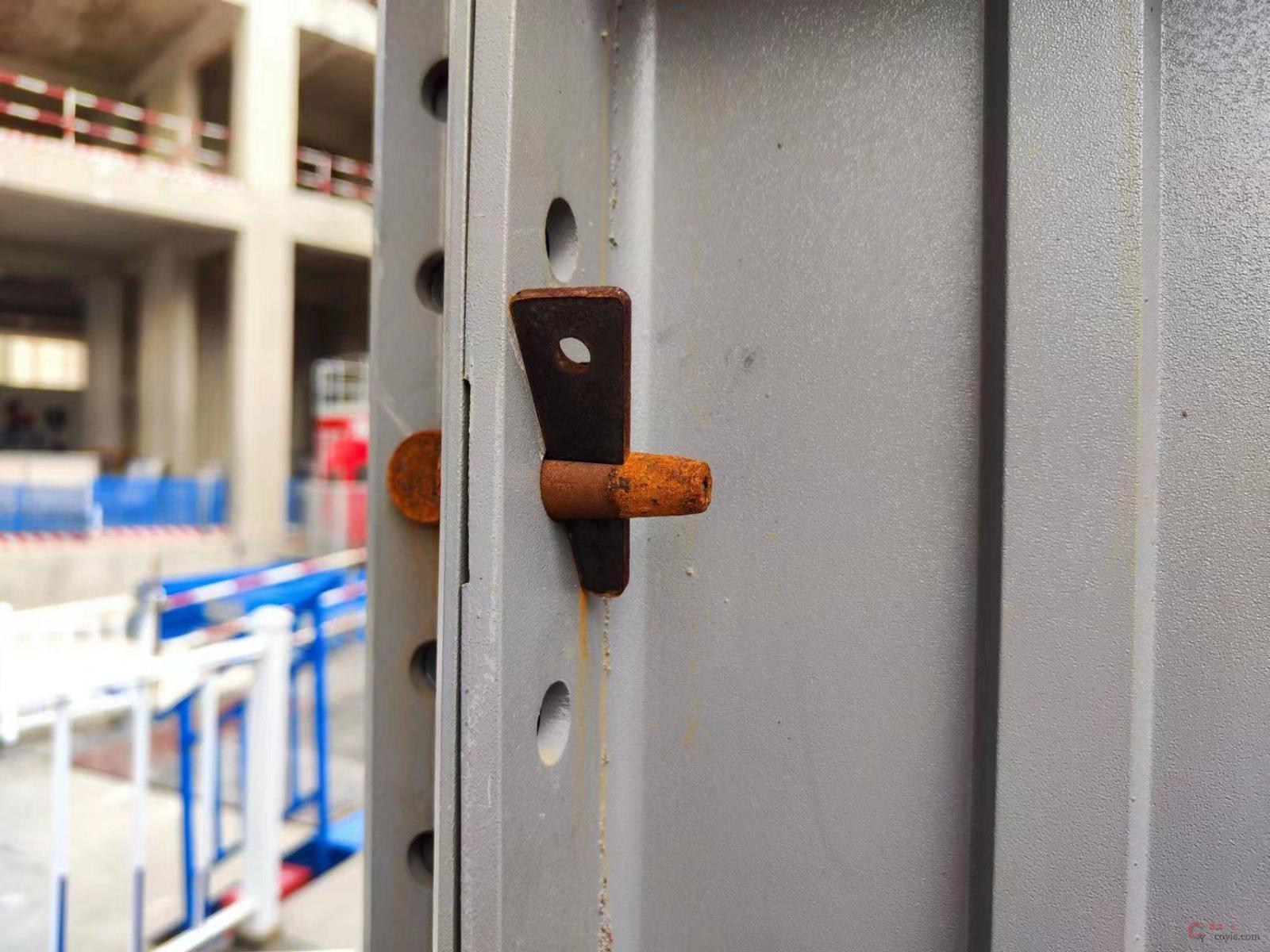

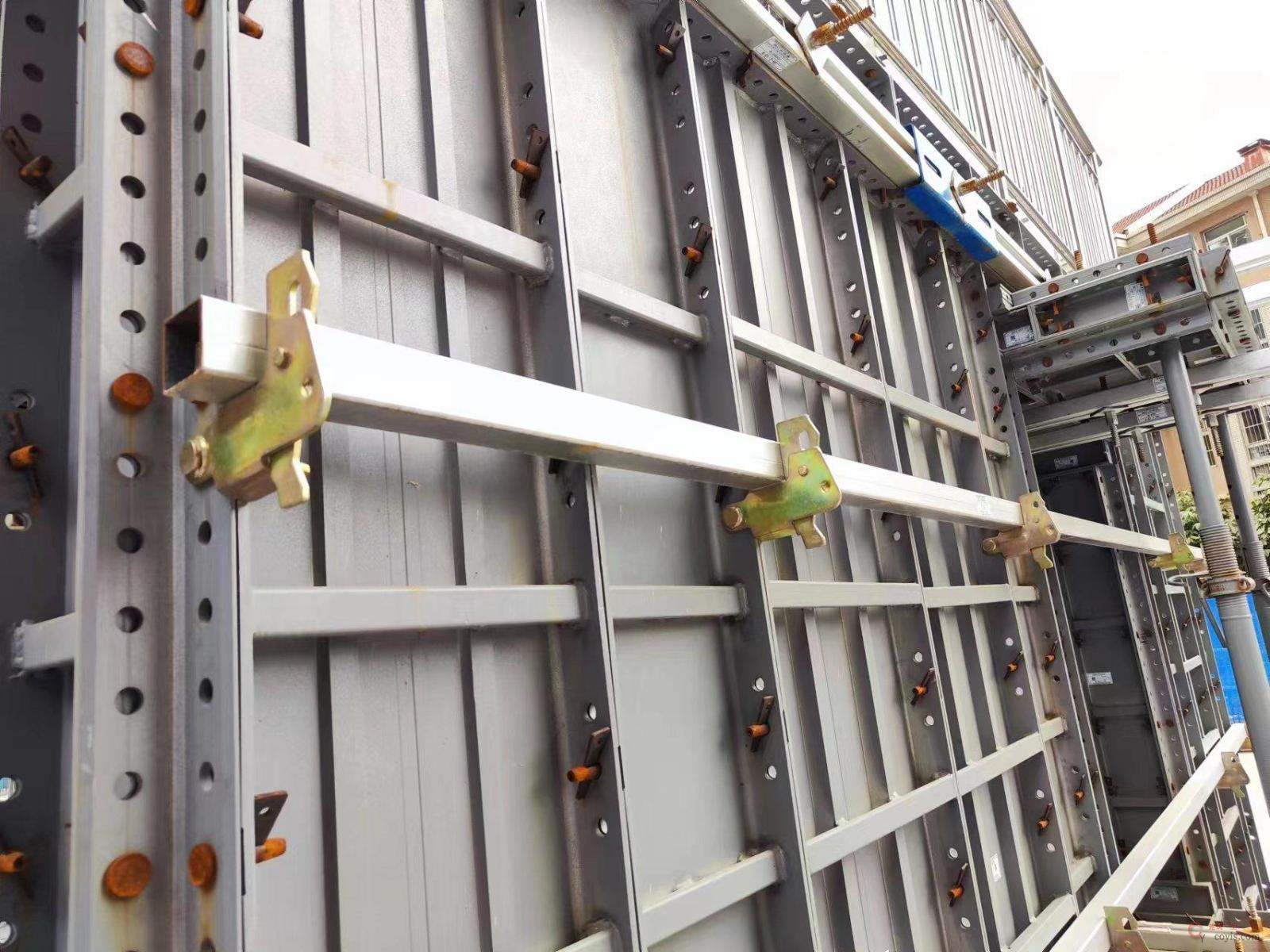

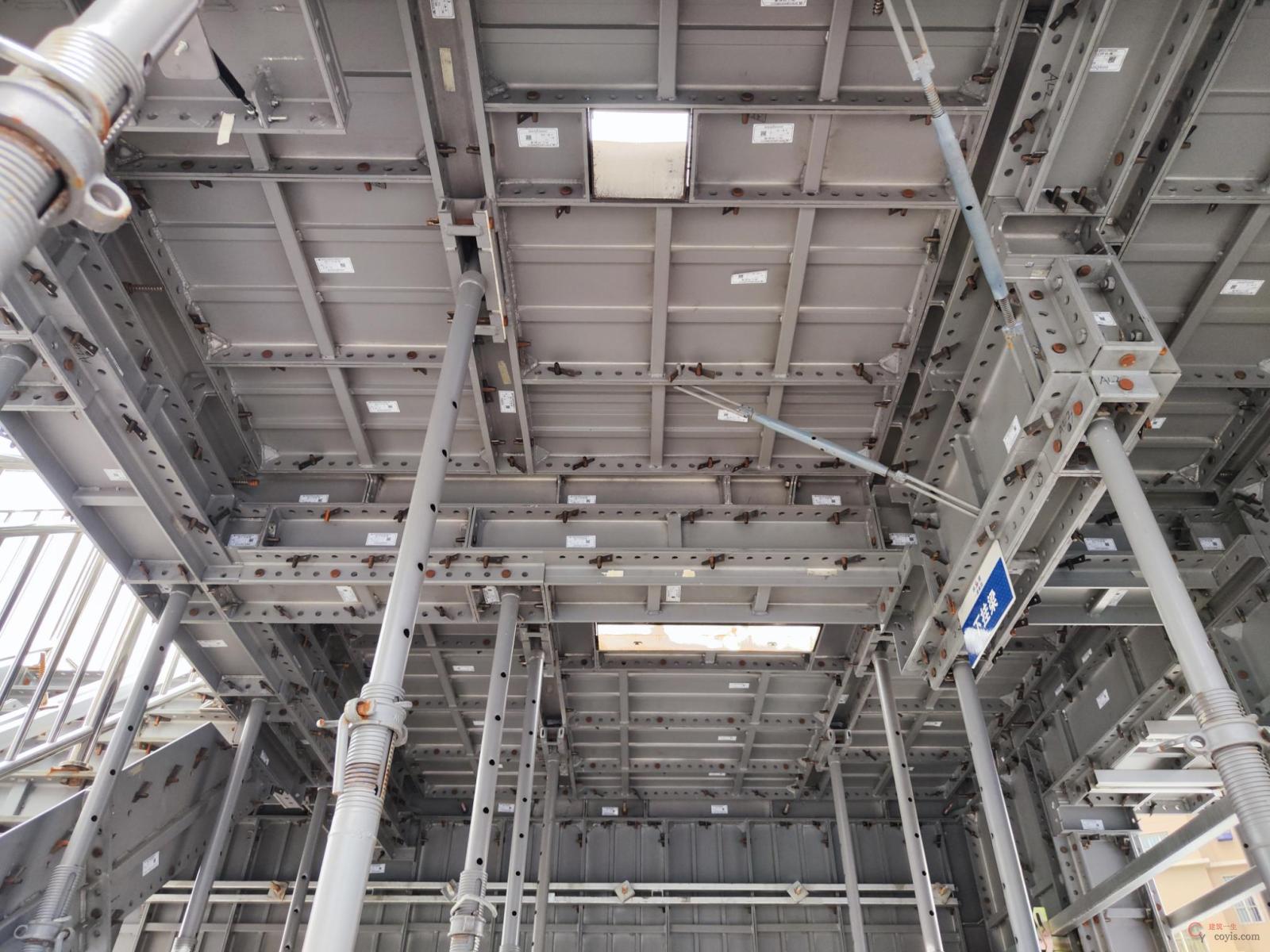

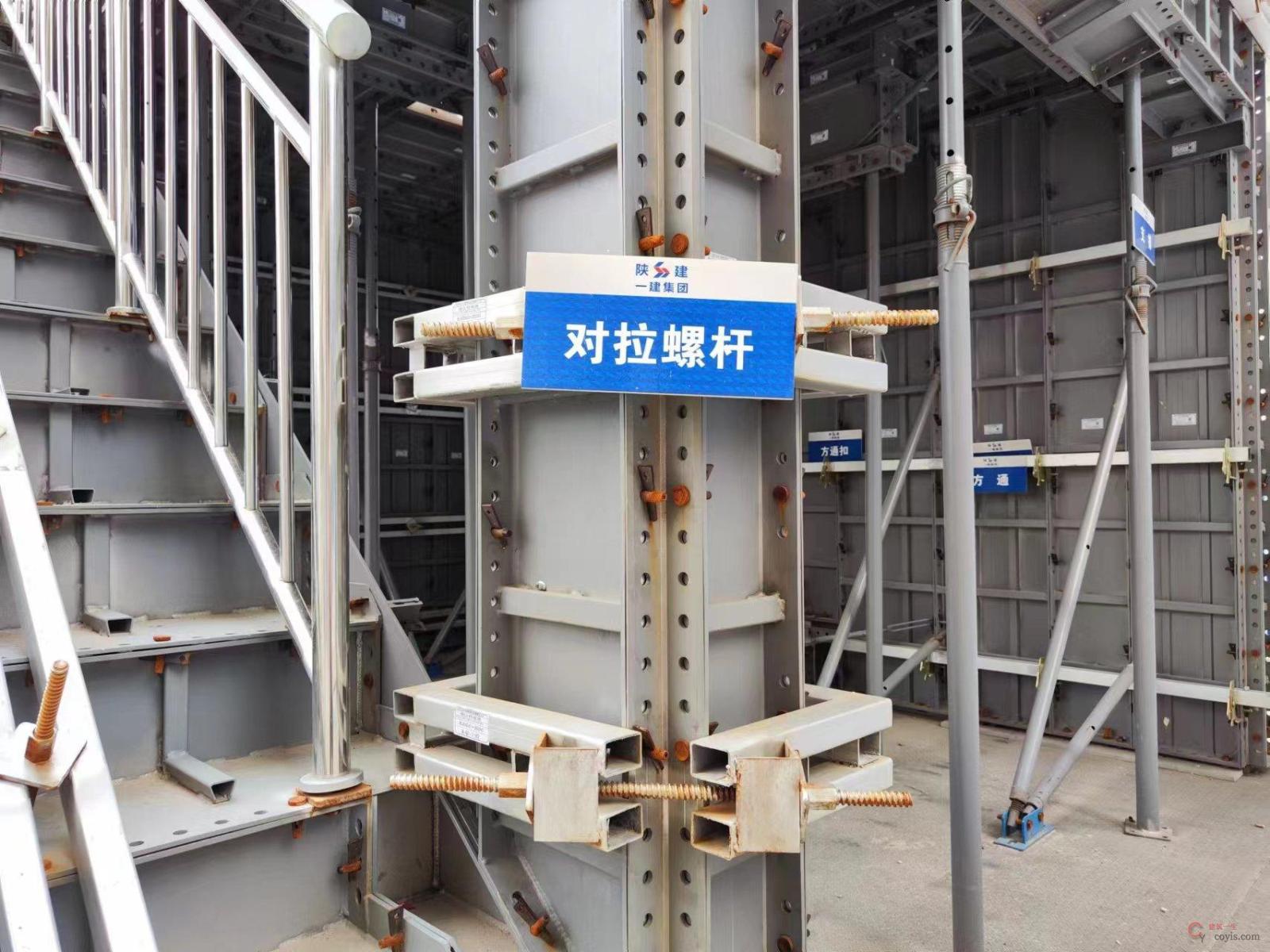

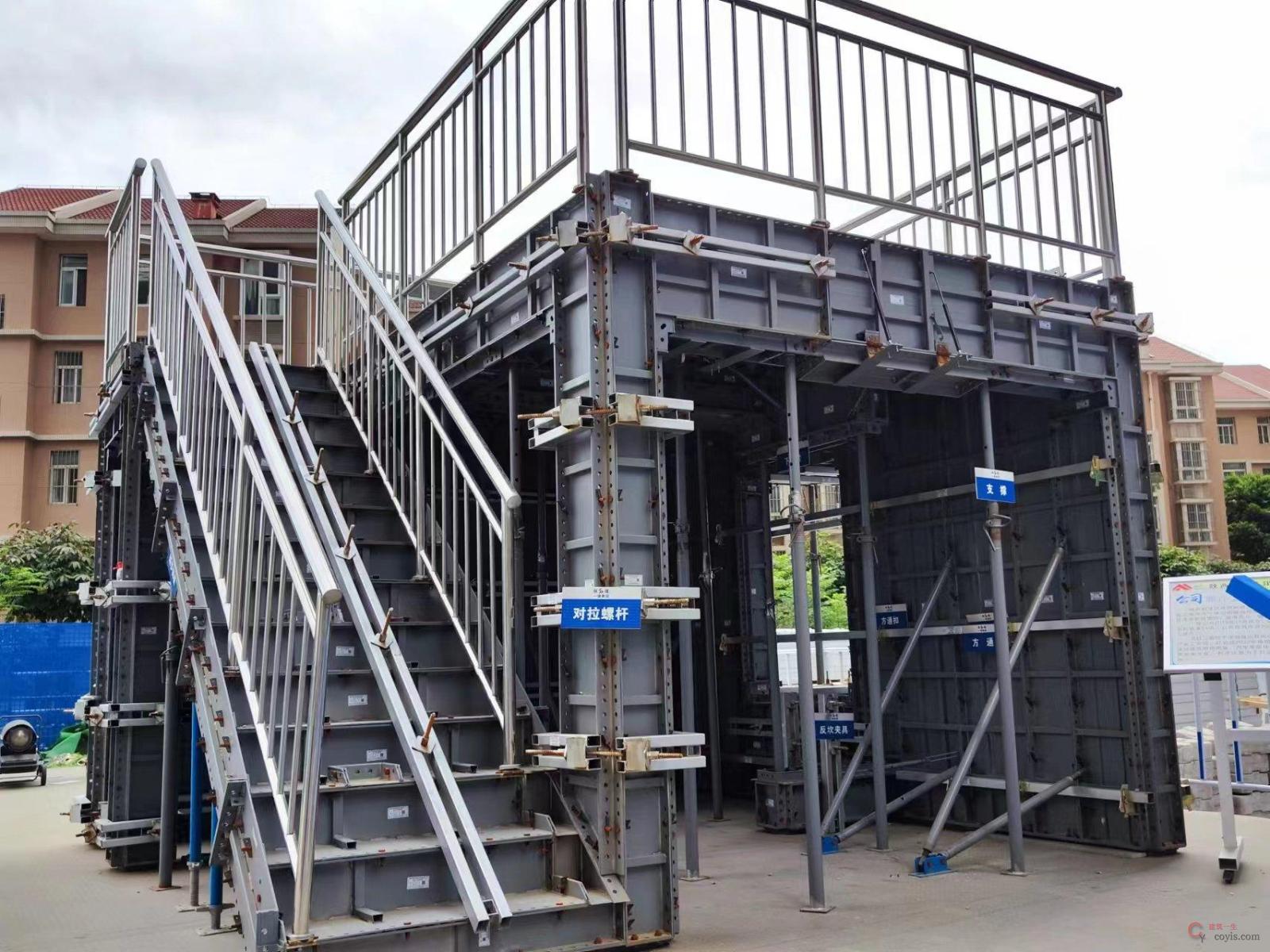

5.1 铝模安装

1.模板及其支撑应按照配模设计的要求进行安装，配件应安装牢固。

2.整体组拼时，应先支设墙、柱模板，调整固定后再架设梁模板及楼板模板。

3.墙、柱模板的基面应调平，下端应与定位基准靠紧垫平。在墙柱模板上继续安装模板时，模板应有可靠的支承点。

4.支撑杆件应与铝模支撑体系同步安装，严禁无立杆支撑板面站人或堆料。

5.2 铝模拆除

1.拆除模板时，严禁挠动保留部分的支撑系统。

2.严禁竖向支撑随模板拆除后再进行二次支顶。

3.专项施工方案规定的墙、梁、楼板拆模时间依次及时拆除，应先拆除侧面模板，再拆除承重模板。

4.支承件和连接件应逐件拆卸，模板应逐块拆卸传递，拆下的模板不得倚靠模板或支撑构件堆放。

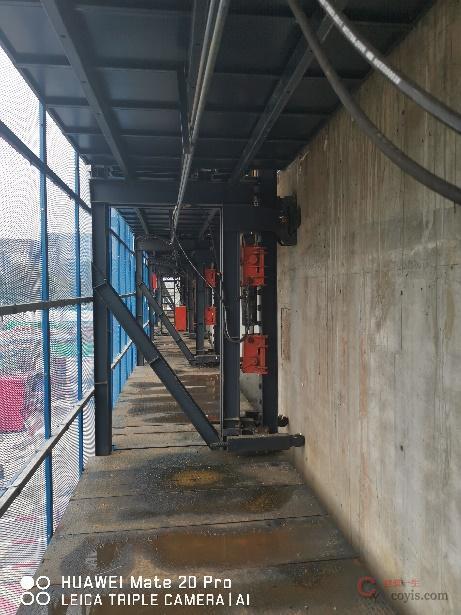

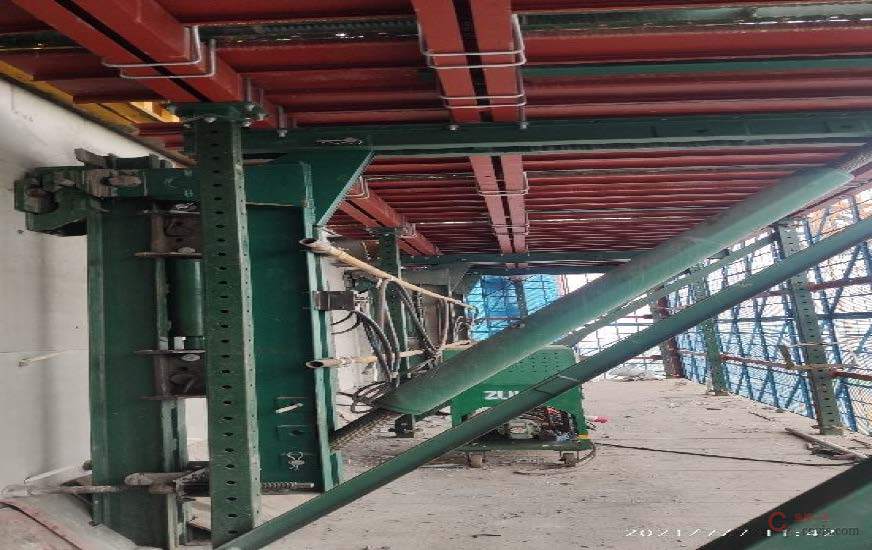

6 爬模施工

6.1 液压爬升系统

1.大模板爬升时，新浇混凝土强度≥1.2N/mm2。支架爬升时的附墙架穿墙螺栓受力处的新浇混凝土强度应达到10N/mm2。

2.所有螺栓孔均应安装螺栓，螺栓应按螺栓设计值进行扭矩紧固。

7 飞模施工

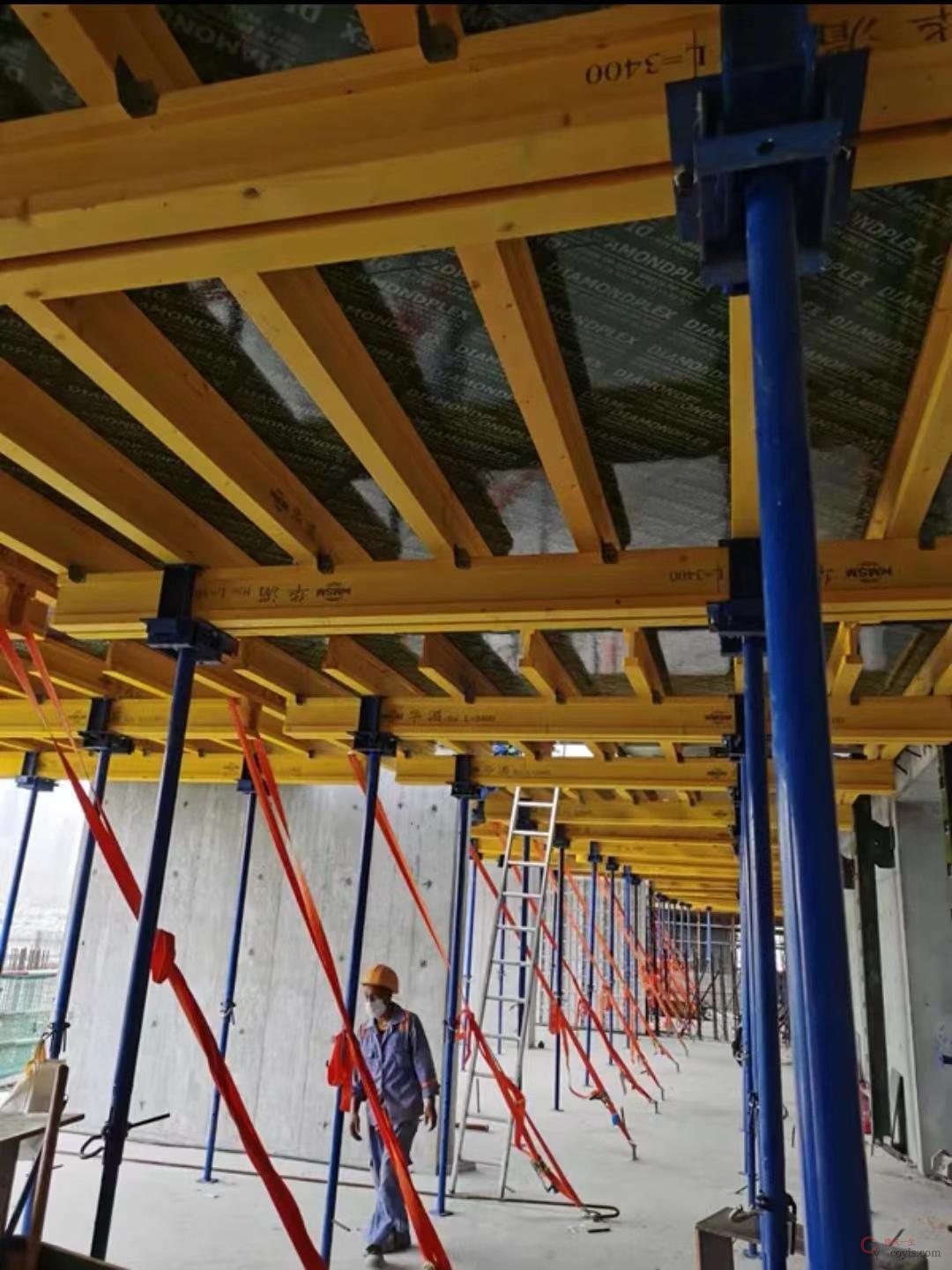

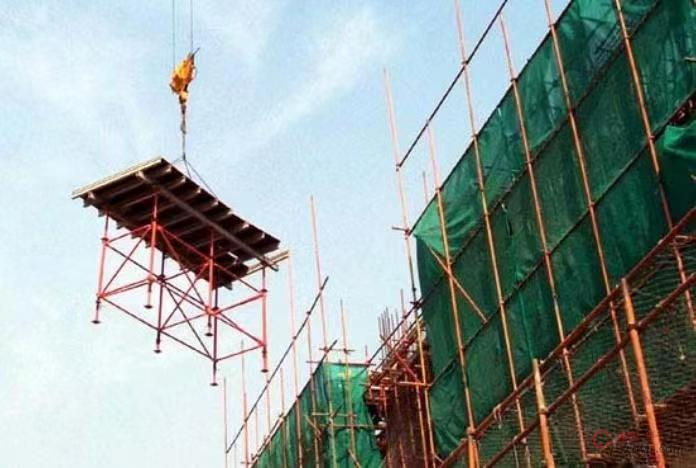

7.1 飞模安装

1.飞模起吊时，应在吊离地面 0.5m 后停下，待飞模完全平衡后再起吊。吊装应使用安全卡环，不得使用吊钩。

2.飞模就位后，应立即在外侧设置防护栏，其高度≥1.2m，外侧应另加设安全网，同时应设置楼层护栏。并应准确、牢固地搭设好出模操作平台。

8 特殊部位支撑

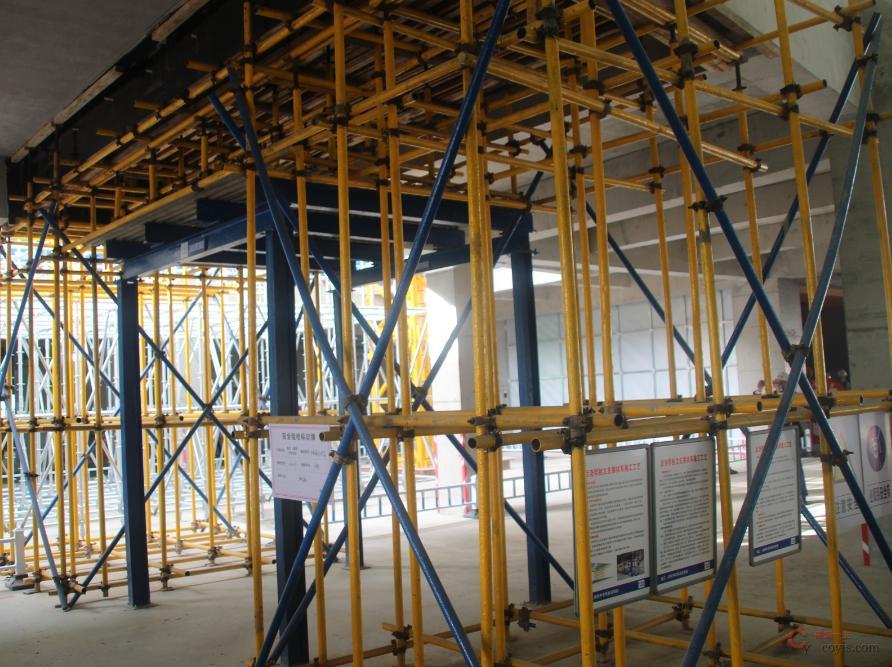

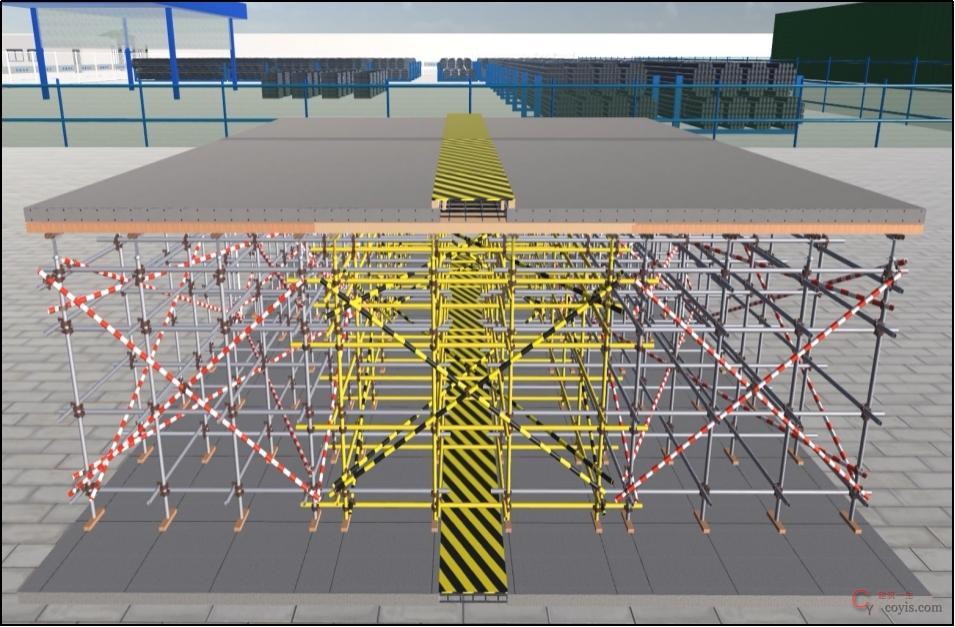

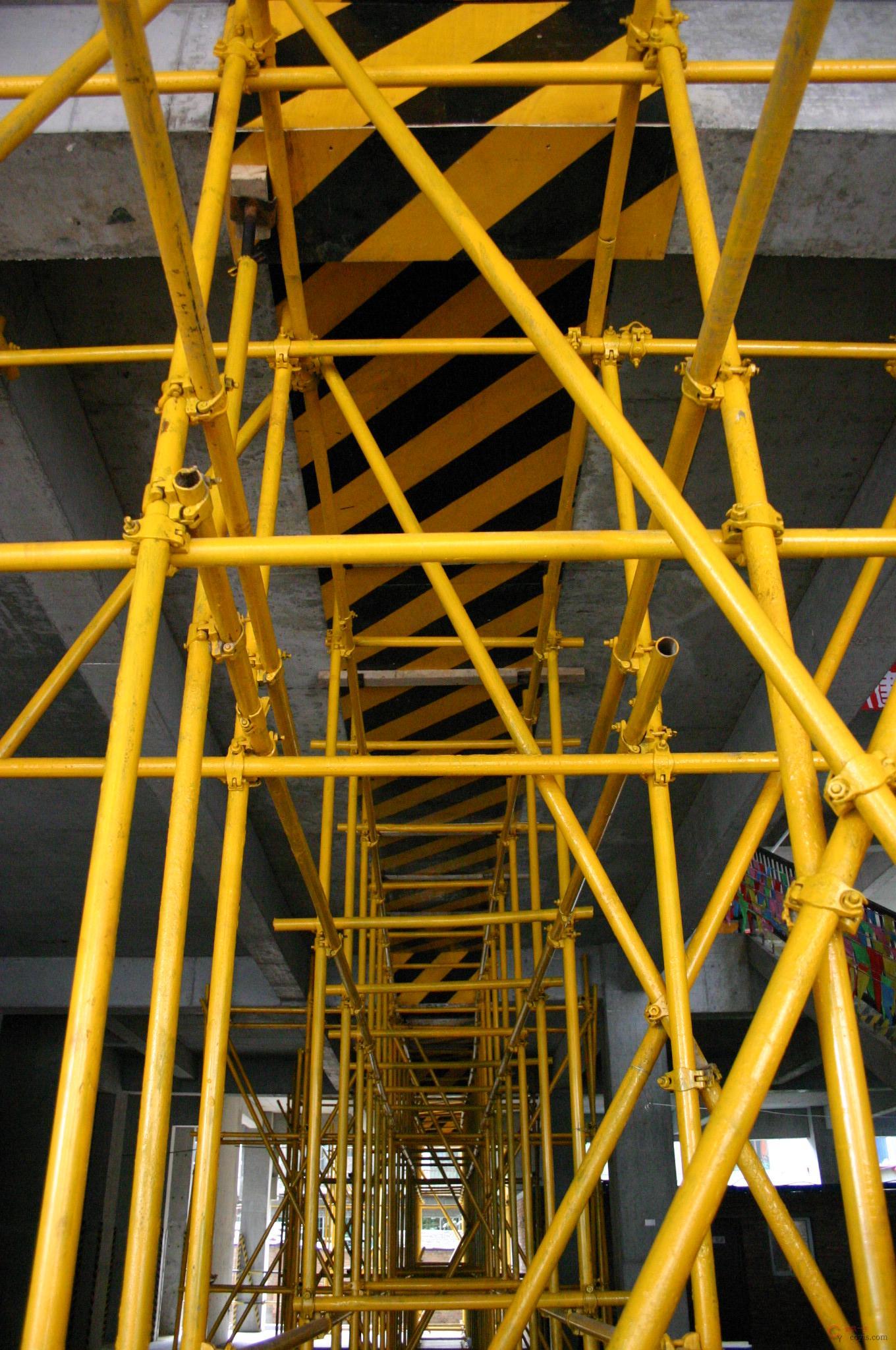

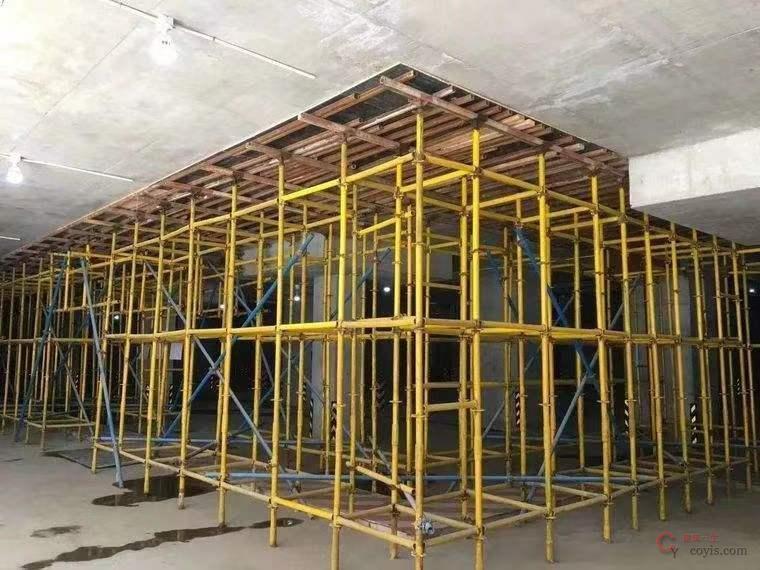

8.1 后浇带独立支撑

1.后浇带的支撑体系必须单独设置，作业人员不得随意拆除，严禁拆除后回顶。

2.后浇带两侧的梁板模板及架体需至少留设两道，模板、主次龙骨及支模架均在此处断开。

3.铺设面板，将提前切割好的10cm宽的板条放在中间的模板上并且保证外边缘齐平。

4.后浇带混凝土浇筑前，将后浇带的垃圾清理干净，再将10cm宽的板条安装就位。

5.后浇带支模架需按照节点要求留设出专门的过人通道，防止后浇带支模架横杆被随意拆除。

6.先拆和后拆的架体在搭设时必须拉结至少四根立杆（或直接拉通）。

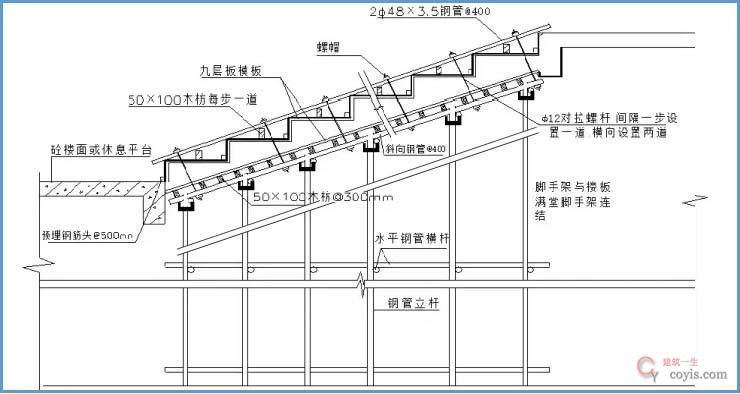

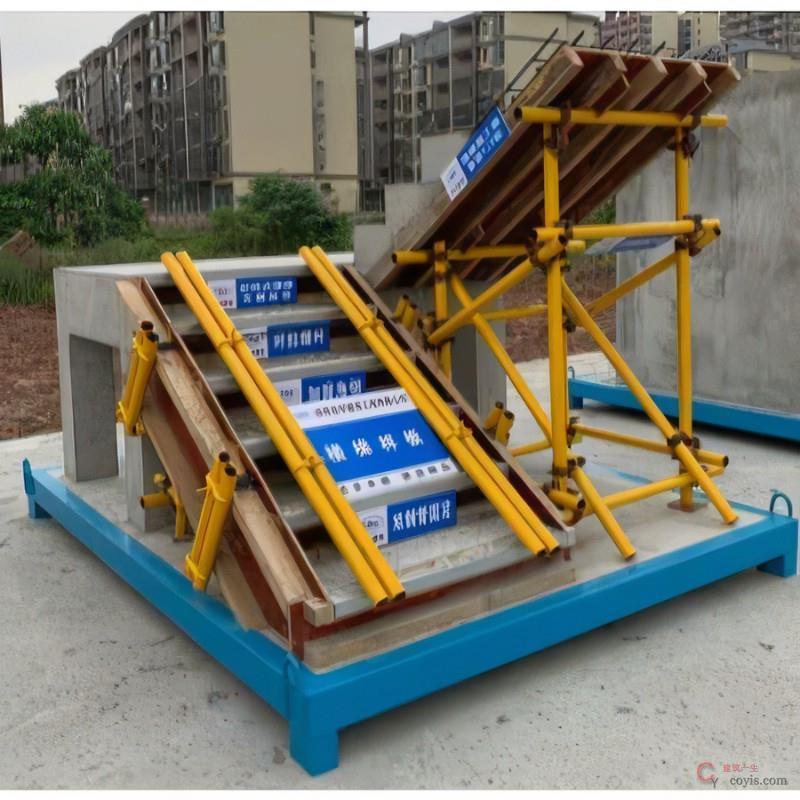

8.2 楼梯支撑

1.楼梯采用封闭支模体系，在踏步模板上钻3个透气孔。

2.楼梯踏步阳角处采用50mm×50mm×4mm的角钢进行加固。

3.上返三步模板底部割豁穿楼梯钢筋。

4.支模立杆与楼梯斜板间采用木楔子顶紧，防止滑动。

8.3 悬挑支撑

1.悬挑支撑立杆与内支模架连成整体，与内支撑架至少连接两根立杆。

2.底部建议采用工字钢悬挑支撑。
