原文《水电标准化实测实量施工质量探析》刊于《建筑工人》2015年第7期，作者：何勇刚、巩俊奇、谢政委。本文所述工程在结构和二次装修阶段，为保证水电预留、预埋一次成活，降低工程成本，推广水电实测实量标准化体系，在施工中进行试点，成立实测实量机构，根据每个项目的实际情况，分栋号、楼层、户型进行实测实量，并对实测结果及时整理，同时下发项目部，项目部根据结果制订纠正预防措施，确保各项目质量处于受控状态，取得了良好的技术效果，创造了良好的经济和社会效益。

一

坐便器预留排水管孔距偏差

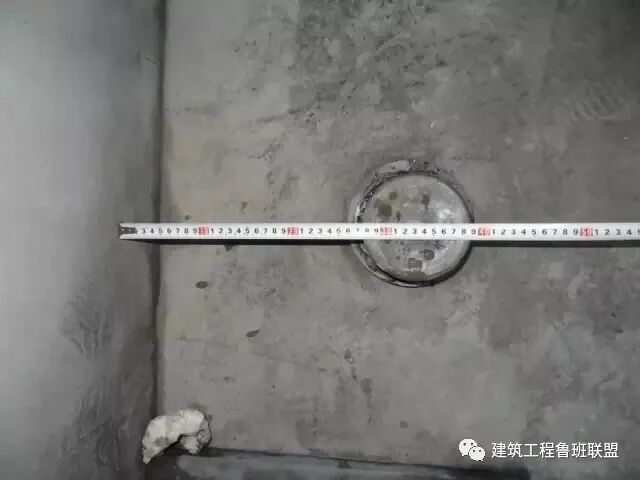

坐便器预留排水管孔距偏差过大

➤ 合格标准

排水管孔洞实测实量分为结构预留洞和预留管施工完毕后两次实测实量。合格标准为±20mm，通过此项指标的控制，可以控制安装距离，不致于太小，导致坐便器安装困难，也不致于太大，导致坐便器水箱与装修完成面缝隙过大，影响观感质量。

➤ 测量方法

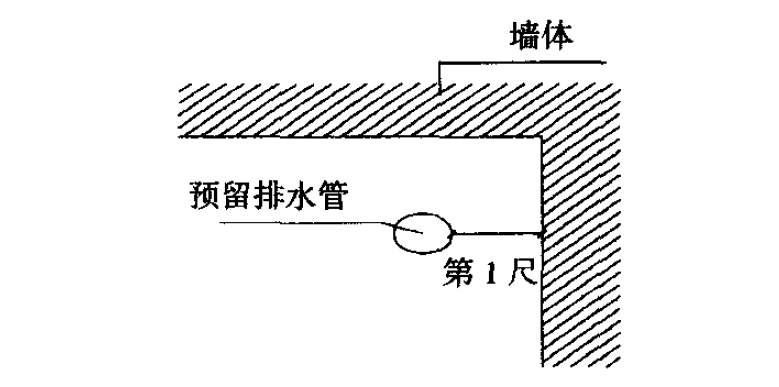

对当月施工部位不少于20点进行实测实量。在结构施工阶段，对预留洞尺寸根据图纸位置计算后进行测量；在装修阶段，坐便器预留排水管的孔距需按图纸要求确定，且要将其管孔中心距换算为管外壁和墙体装修完成面之间的距离，如果墙体装修面还没有完成，要将现场测量值减去2cm墙面瓷砖铺贴预留的厚度，以此作为合格性判断的依据。

二

同一室内接线盒及面板安装标高

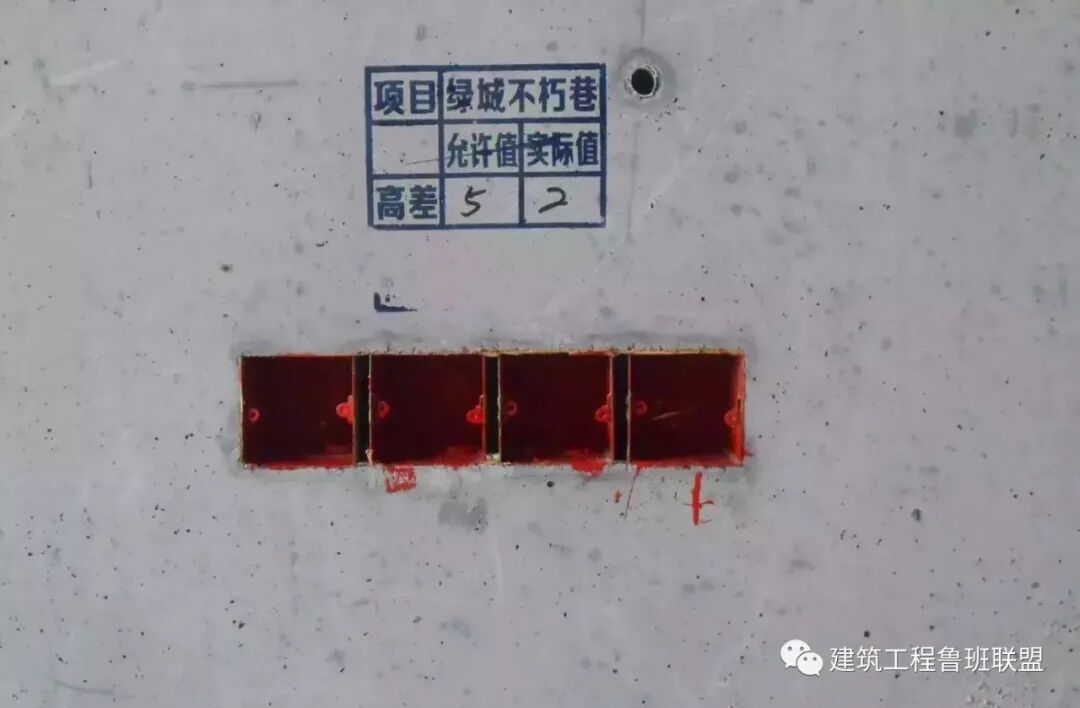

同一室内接线盒及面板安装示例

➤ 合格标准

通过检查电气接线盒(面板)的标高位置，来保证观感质量，合格标准：【0，10】mm。一般依据同一水平线距离进行检查。

➤ 测量方法

（1）原则上在成活接线盒（或插座）标高调整并固定完成后测量。

（2）对当月施工部位不少于20点进行实测实量。

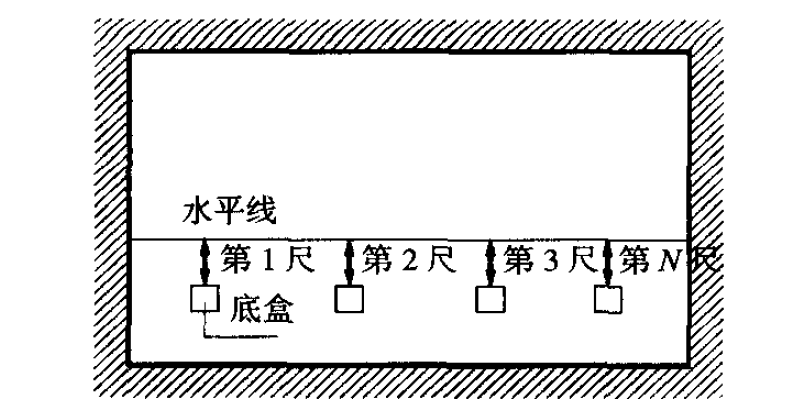

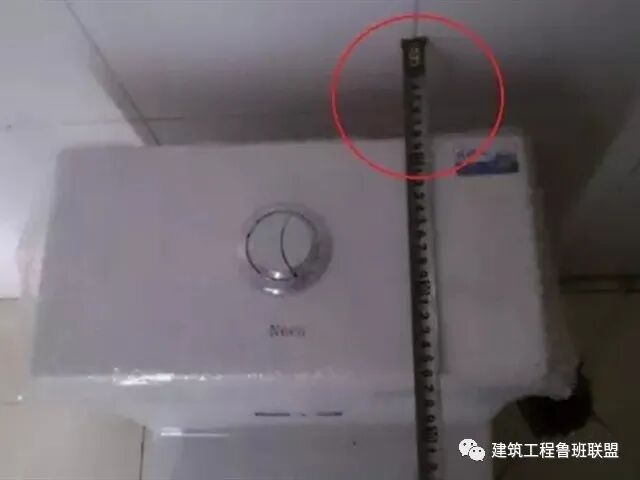

（3）在师生旁间内进行测量，用钢卷尺测量该房间内水平基准线到同一标高各电气接线盒（或面板）上口的距离。

三

并列面板高度偏差

并列面板安装示例

➤ 合格标准

测量同一类型并列电气面板下口的标高，以确保观感美观。合格标准：【0，0.5】mm。

➤ 测量方法

（1）对当月施工部位不少于20点进行实测实量。

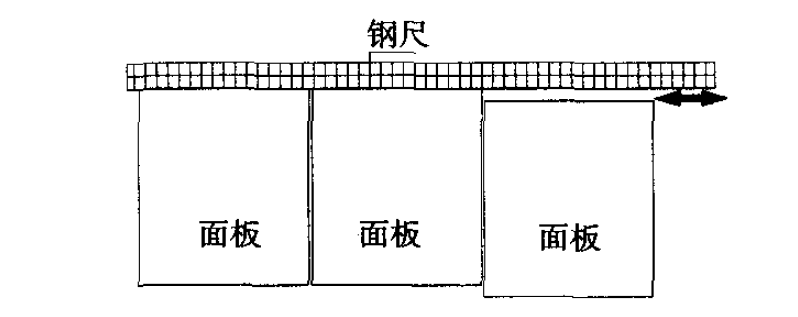

（2）在同一实测房间内，全数选择同一类型并列的面板，把钢尺或水平尺紧紧靠住并列面板的上边缘，用0.5mm钢塞片尝试插入钢尺或水平尺和各面板之间的缝隙，如果钢塞片能够插入任一面板与钢尺或水平尺之间的缝隙，则该测量点不合格。

四

混凝土楼板和墙面给水管暗埋

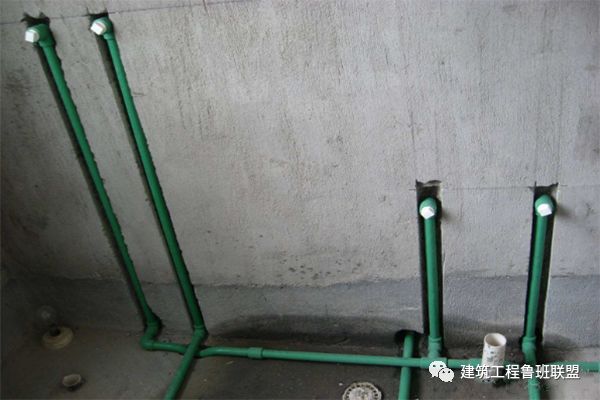

混凝土墙面给水管暗埋示例

➤ 合格标准

在混凝土墙面、地面给水管暗埋过程中，通过节点控制避免破坏结构，产生空鼓、裂缝。

（1）线槽形式：严禁人工打凿线槽，要采取预留方式的预留线槽位置；在踢凿混凝土墙面和楼板的给水管预留线槽时，要注意不能损伤到结构钢筋。填补密实墙槽要用水泥砂浆，而且要保证和混凝土面齐平；用细石混凝土填补密实地槽，而且要做出保护坎。

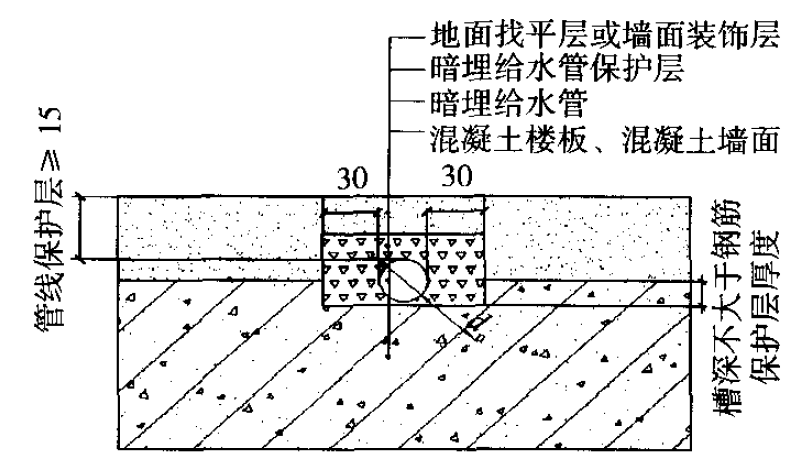

（2）线槽尺寸：混凝土楼板和混凝土墙面预留槽深不大于15mm，槽宽不大于d+30mm。

➤ 测量方法

对当月施工部位不少于20点进行实测实量，采用目测结合尺量检查其线槽形式是否符合合格标准。

五

二次结构墙面给水管暗埋

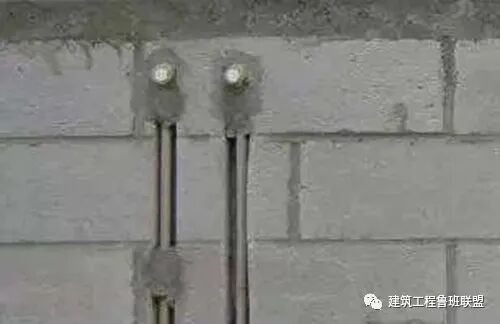

二次结构墙面给水管暗埋

➤ 合格标准

在实测二次结构墙面给水管暗埋过程中，通过节点控制，避免空鼓、裂缝出现。

（1）墙面给水管开槽和开洞要使用机械，禁止使用人工打凿的方式；对于墙槽要用水泥砂浆填补密实，且要保证和砌体墙平；对于小型空心砌块墙体的竖向管线，应保证和墙体砌筑埋设在孔洞内，并用水泥砂浆或细石混凝土灌实，如果采用开槽工艺，要确保线槽部位用细石混凝土灌注密实。

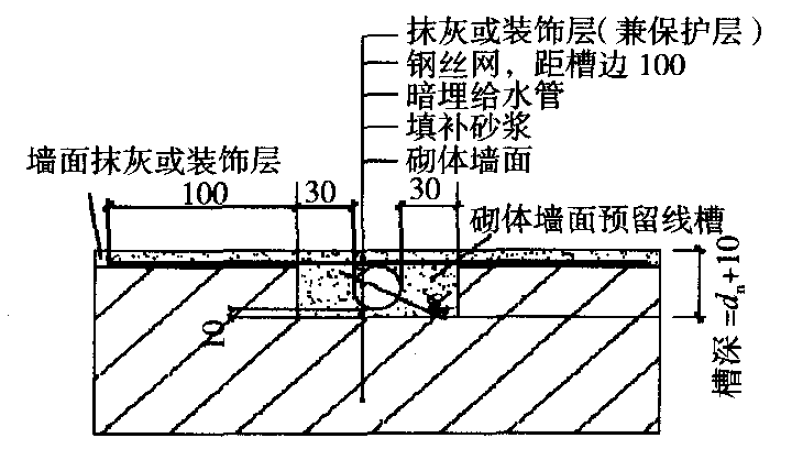

（2）砌体墙线槽的深度要求不大于d+10mm，槽宽不大于d+30mm。

➤ 测量方法

对当月施工部位不少于20点进行实测实量。采用目测检查结合尺量检查的方式对线槽形式是否符合合格标准进行检查。

六

二次结构墙电线管暗埋

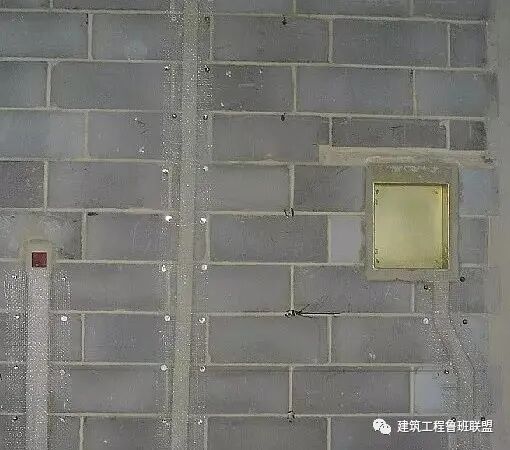

二次结构墙电线管暗埋示例

➤ 合格标准

在二次结构墙面电线管暗埋过程中，通过节点控制避免空鼓、裂缝出现。

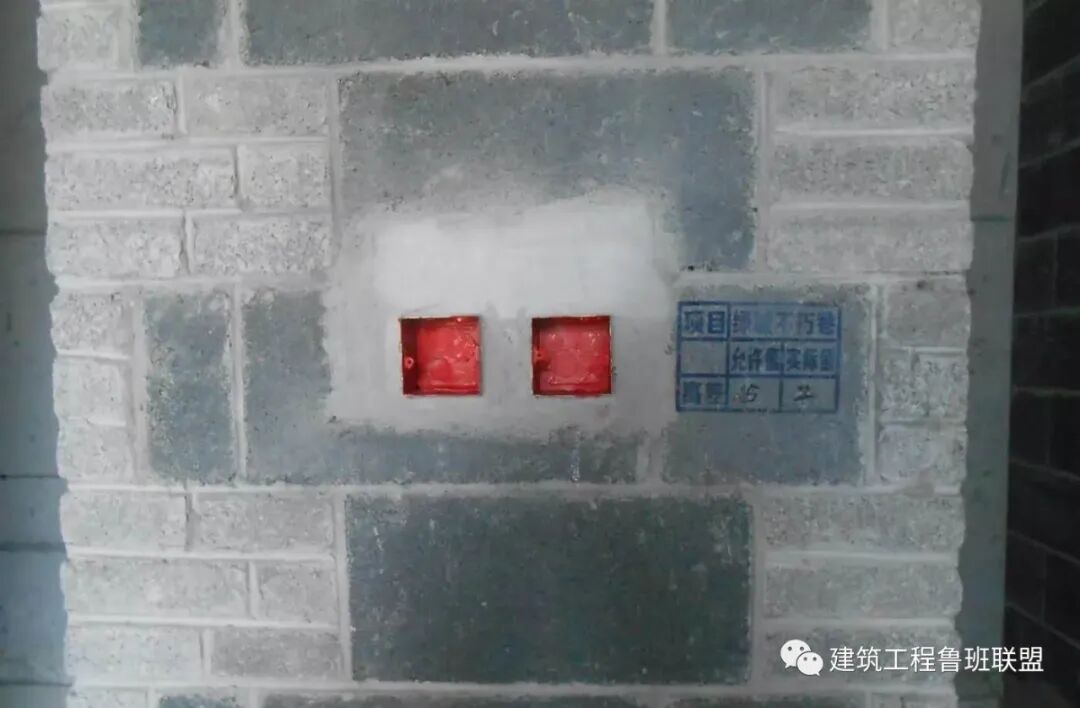

（1）对于二次结构，其墙面电线管也应采用预留、预埋的方式，开槽与开洞要通过机械方式，禁止使用人工打凿的方式；通过水泥砂浆填补密实墙槽，而且要保证和砌体墙面齐平；对于小型空心砌块墙体，其竖向电管线应和墙体一起砌筑埋设在小砌块孔洞内，在安装完后，通过水泥砂浆或细石混凝土填灌密实。

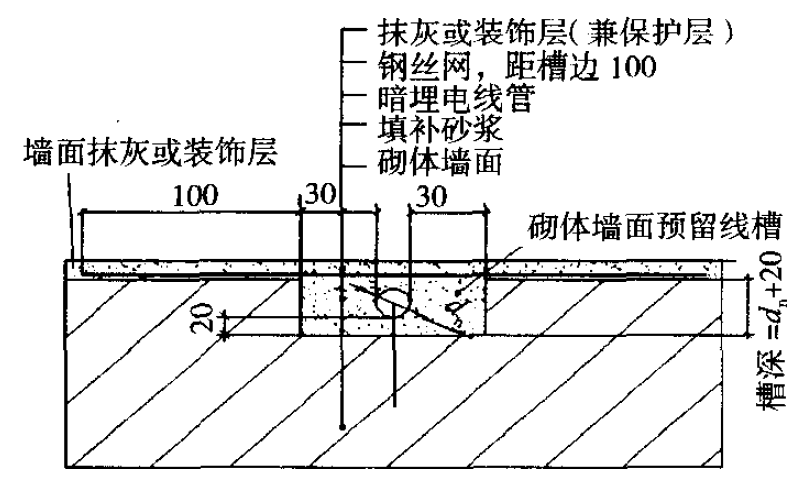

（2）砌体墙线槽深度不大于d+20mm，线槽宽度不大于d+30mm。

➤ 测量方法

对当月施工部位不少于20点进行实测实量。采用目测检查结合尺量检查线槽形式是否符合合格标准。
