1、预留预埋施工流程

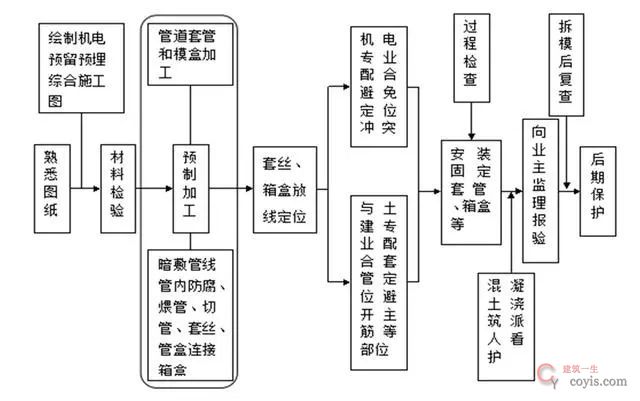

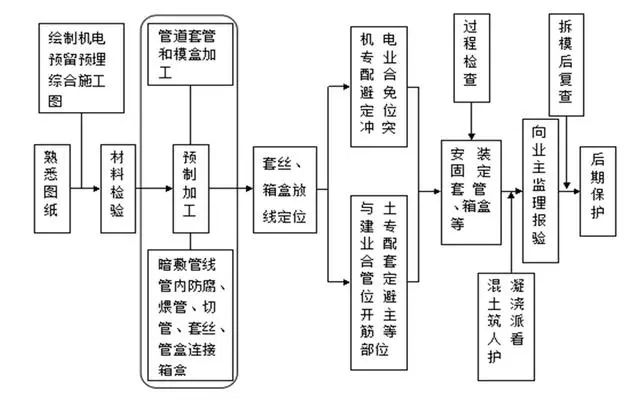

1.1预留预埋施工流程图

2、套管安装工艺

2.1套管制作

根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计，同时根据结构墙体的厚度确定预埋套管的长度，列出详细各种类型套管清单；预留孔洞的位置及位移偏差符合规范要求及允许偏差值内，套管要求见下表：

序号	项目	具体要求
1	套管型号	制作套管的管径，比穿越的管道大1至2号
2	过墙套管的长度	墙厚+两面抹灰厚
3	过楼板套管长度	楼板厚度+两面抹灰厚+20mm（卫生间50mm）
4	其他	套管应两端平齐，打掉毛刺，除锈防腐，在混凝土中套管预留应位置准确，过墙两端与饰面平，过楼板下端与楼板饰面平。

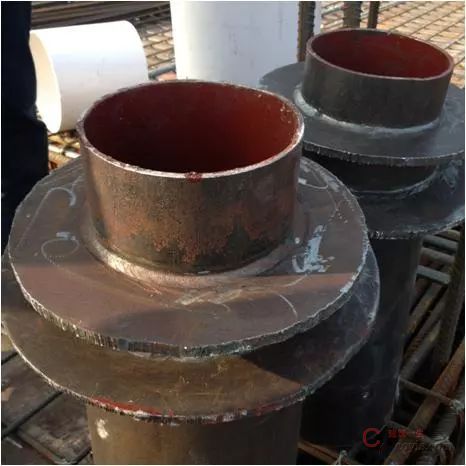

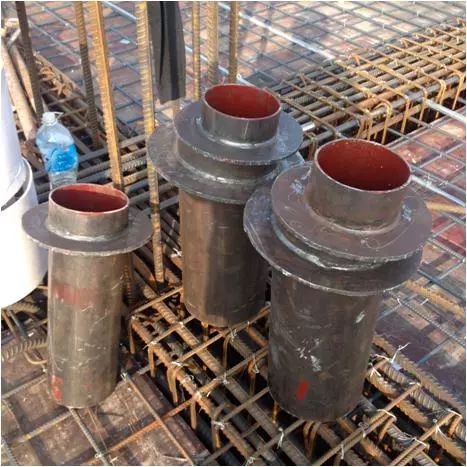

2.1套管制作实物

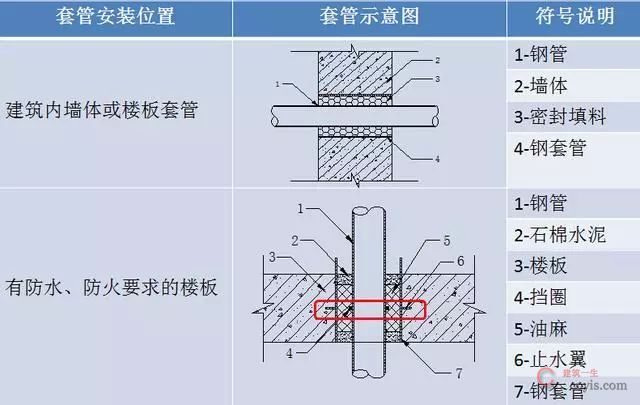

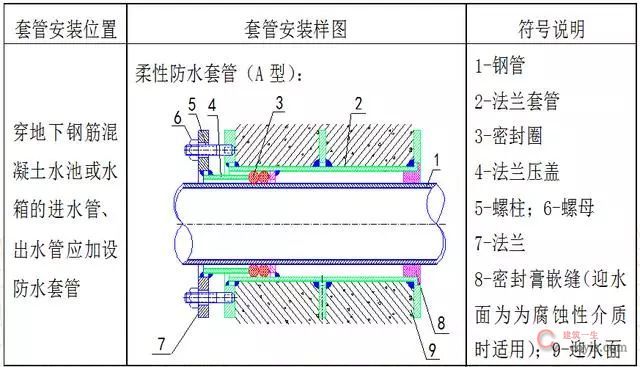

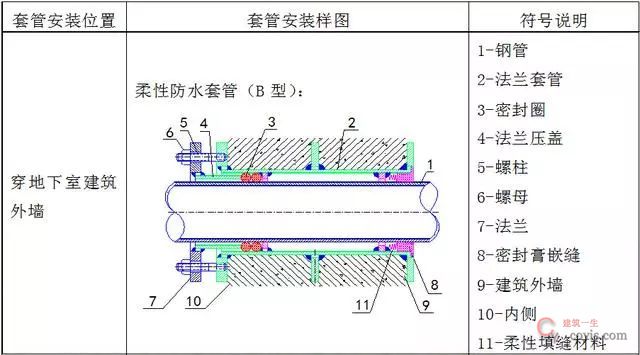

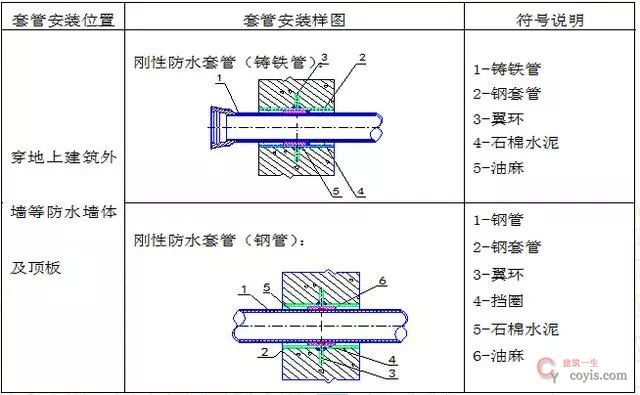

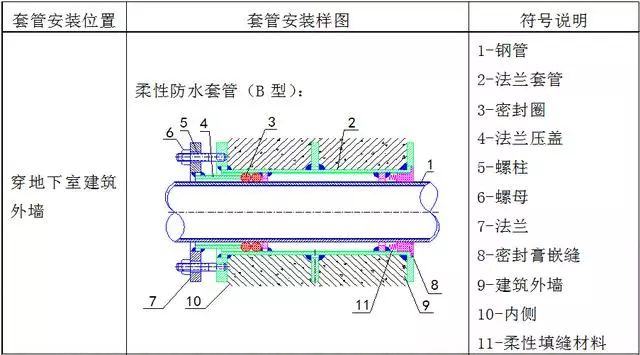

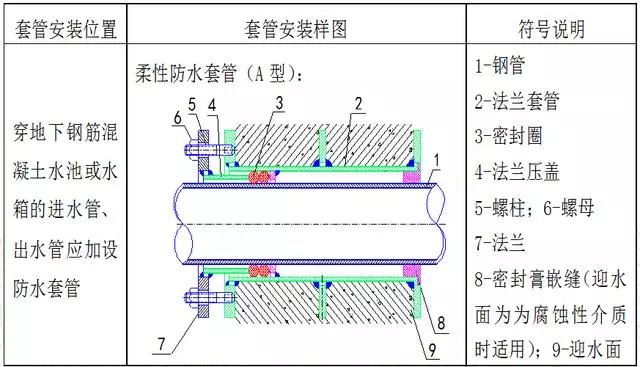

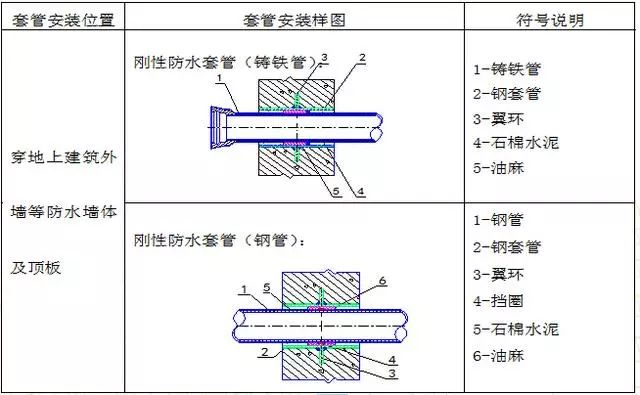

2.2套管选型

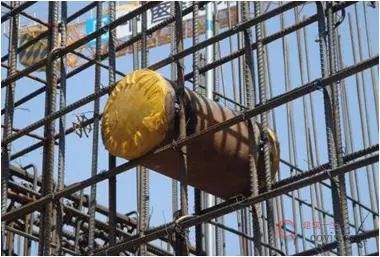

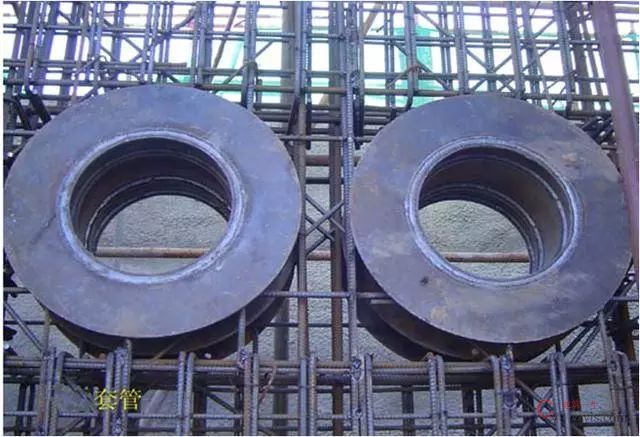

2.3套管安装

主体结构钢筋绑扎好后，按照深化设计图标高几何尺寸找准位置，然后将刚性防水套管置于钢筋中进行加固。

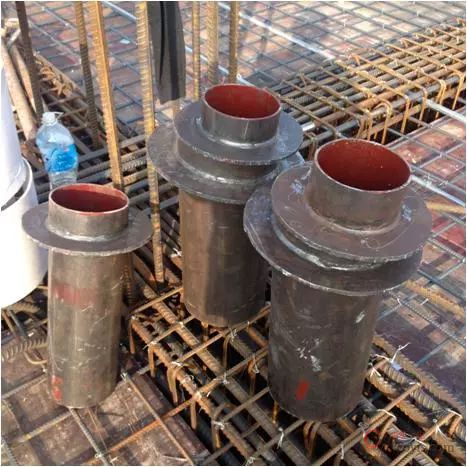

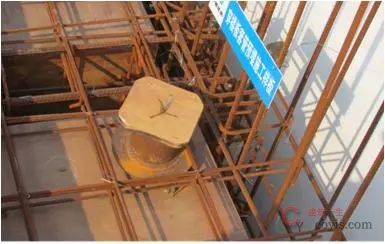

楼板套管

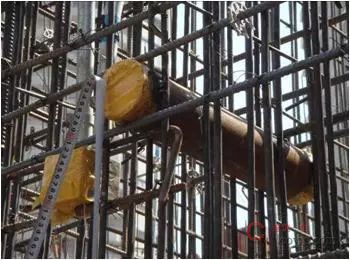

二次结构墙体套管

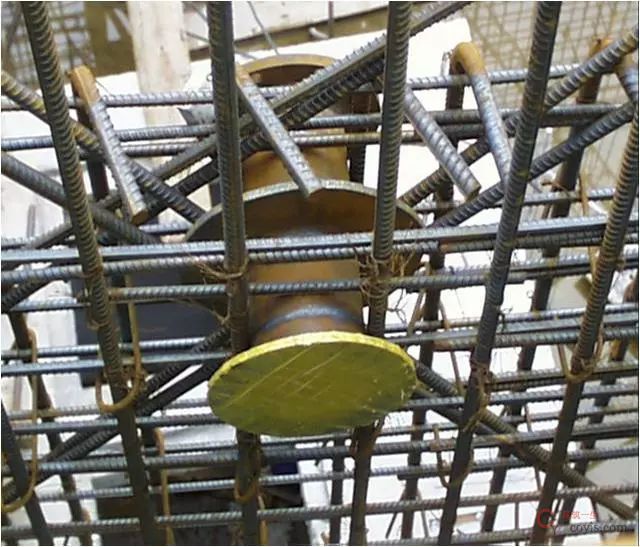

使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。

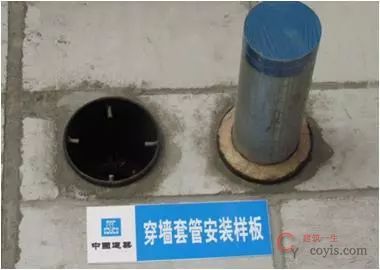

一般填料套管安装

一般填料套管安装

3、混凝土墙内线盒安装

现浇混凝土墙柱上的电盒预埋施工时要控制好标高及与墙面的距离。在埋设时为了防止位置偏移，在预埋管和线盒用4根附加钢筋箍起来，再与主筋绑扎牢固。限位筋紧贴线盒，与主筋用粗铁丝绑扎，不允许点焊主筋。

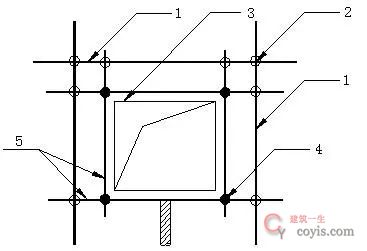

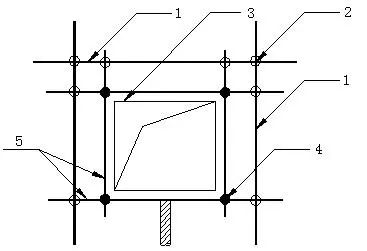

1-主筋 2-12#铅丝绑扎 3-线盒 4-电焊5-附加钢筋

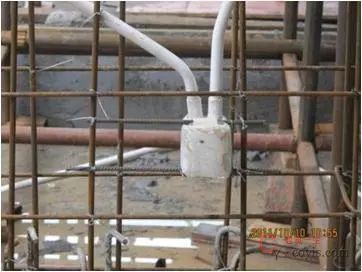

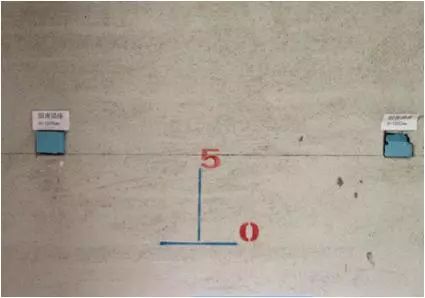

线盒安装：安装位置，标高准确

4、预埋线管要点

4.1预埋线管安装要点

A、管线的排列不能紧靠在一起，至少间隙不小于20mm以上，管道交叉不能重叠三层或以上，避免影响楼板面标高。PVC线管敷设线路必须走最短路径，不能饶管。

B、直线管每隔1m用扎丝固定绑扎一处，线盒、灯头盒接头处左右50mm固定绑扎。

C、PVC线管管口由下往上预留的长度控制在80mm以内，方便以后做成品保护，管口由上往下预留的长度应控制在100mm以内，避免以后砌体施工弯断线管，二次配管时无法接驳.

D、线管在墙体中间最大管径不宜超过50mm，在楼板中不宜超过25mm,线管与建筑物、构筑物表面距离不应小于15mm,线管转角角度应大于90度。

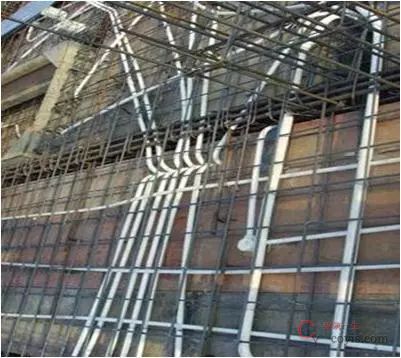

4.2预埋线管安装实物

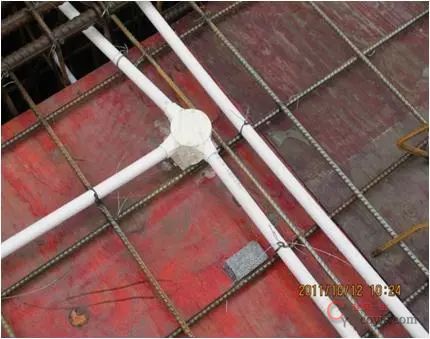

线管安装

线管安装规范，绑扎牢固

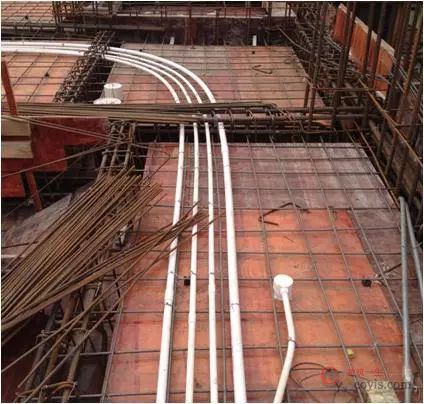

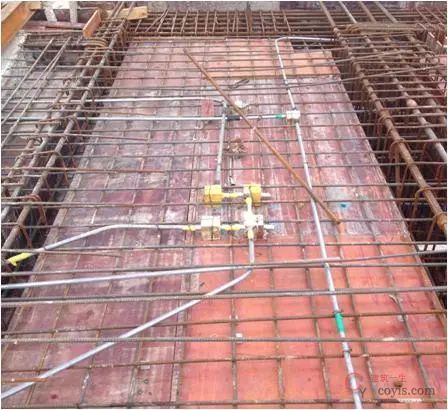

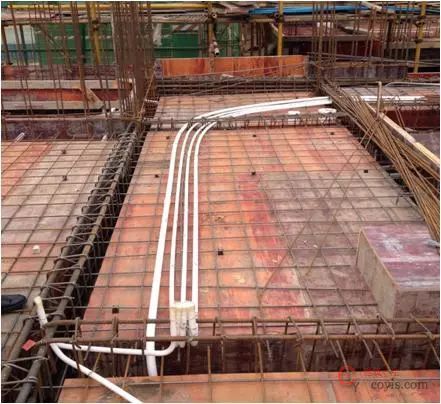

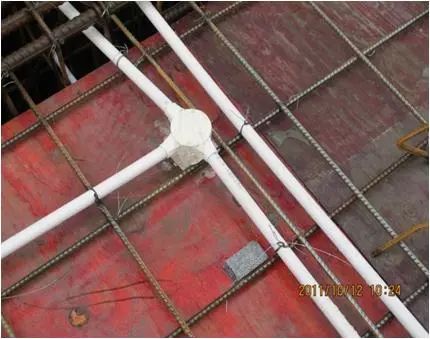

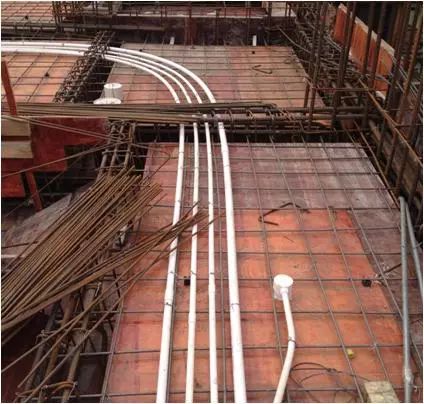

PVC线管安装

线管敷设间距规范，绑扎牢固线盒及外露管成品保护到位

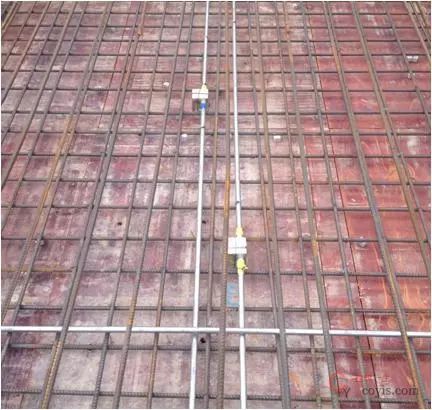

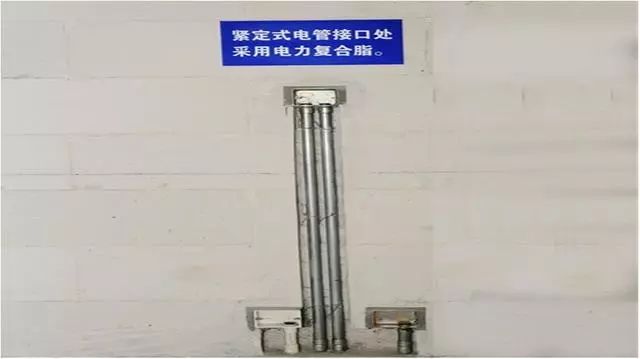

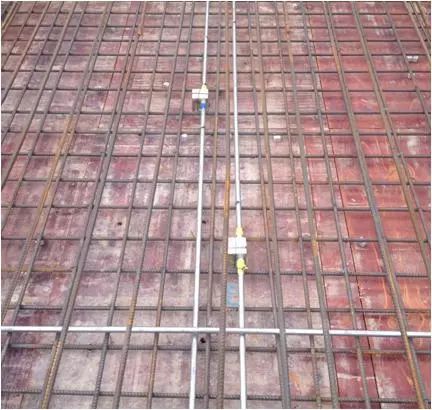

线管安装

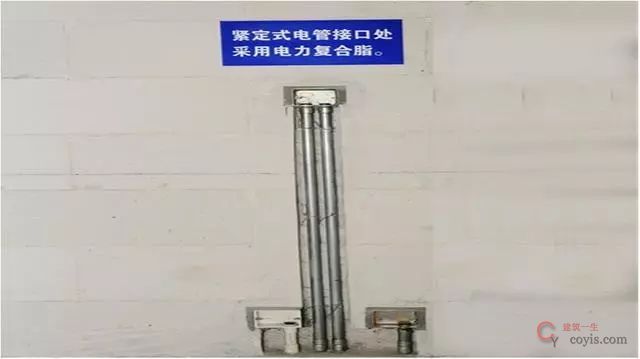

镀锌管管暗敷横平竖直，间距一致，绑扎牢固线盒及外露管成品保护到位

5、二次预埋

5.1二次预埋施工要点

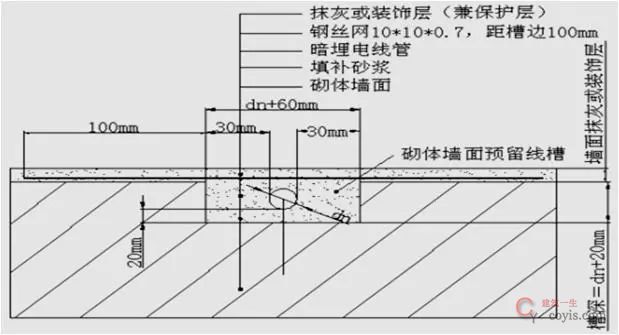

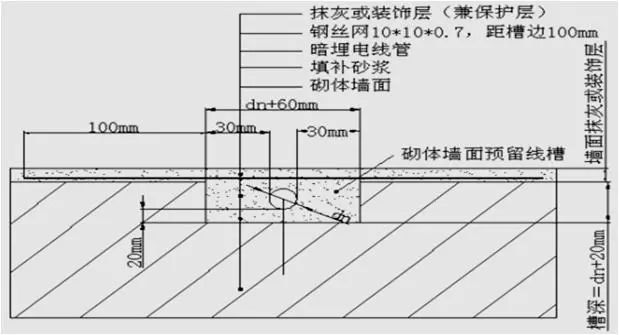

绝缘导管在砌体上剔槽埋设时，槽宽和槽深均比管外径大5mm～10mm，应采用强度等级不小于M10的水泥砂浆抹面保护，补槽砂浆应低于墙体表面2mm。

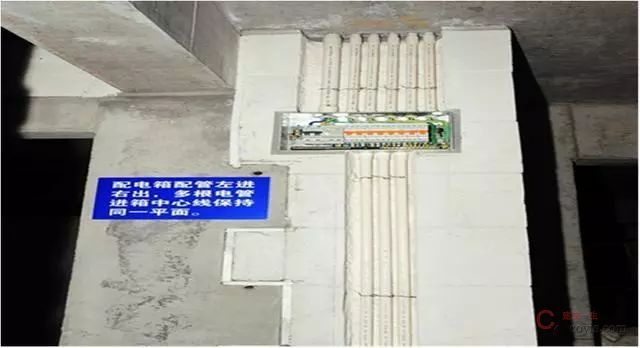

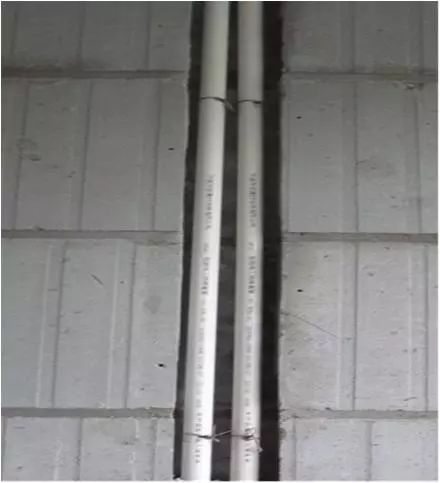

砌体墙线管敷设

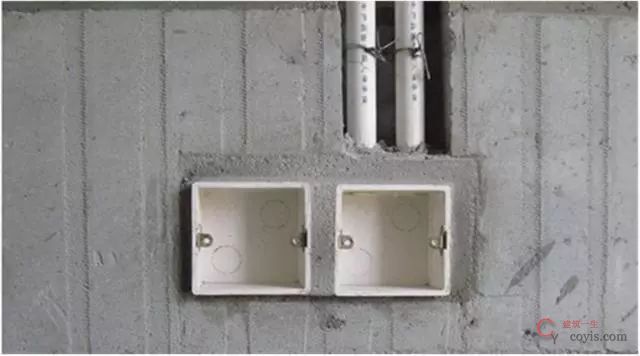

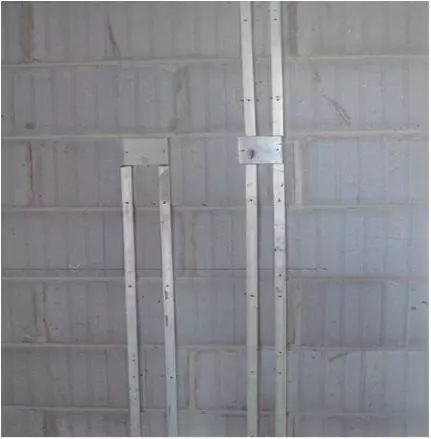

砌体墙线盒安装敷设

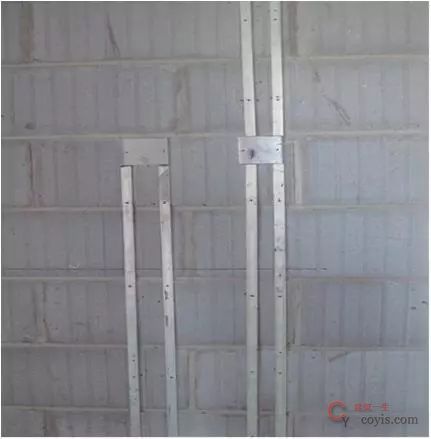

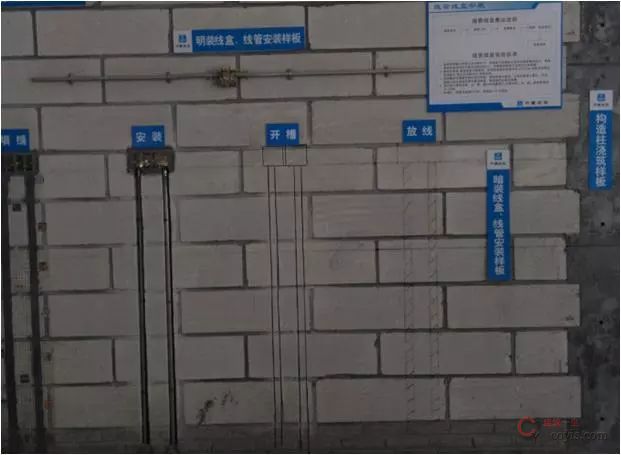

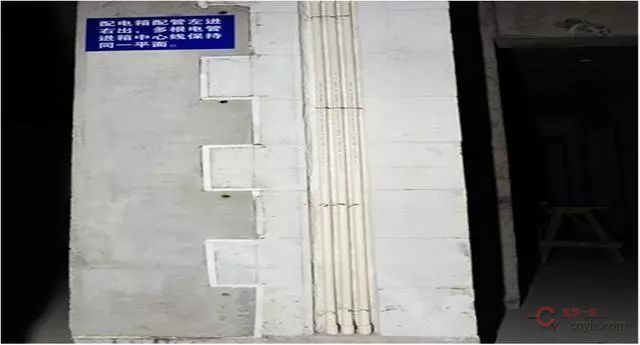

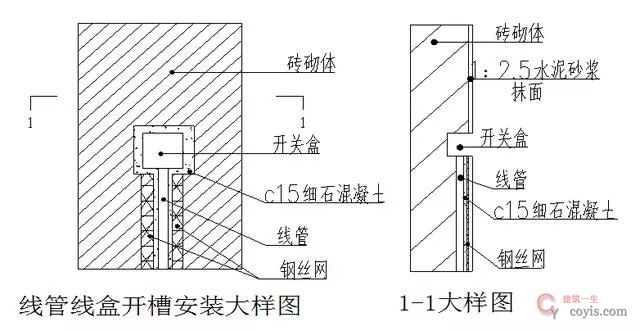

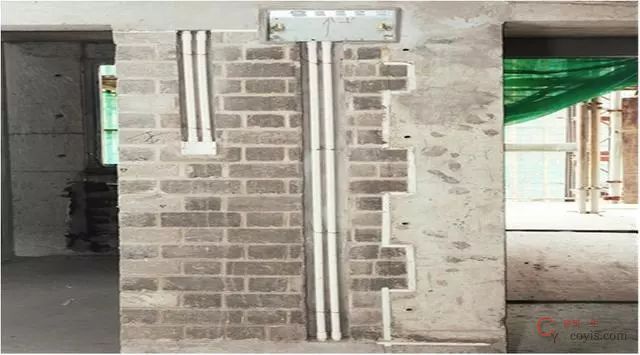

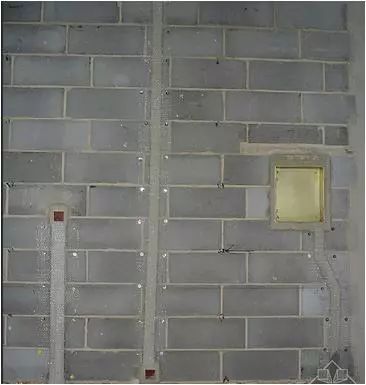

砌体墙线管线盒样板

5.3线管二次预埋实物

线管敷设

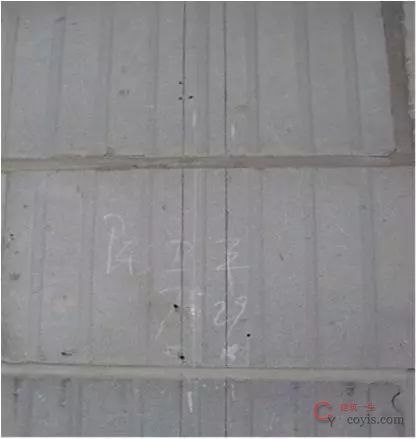

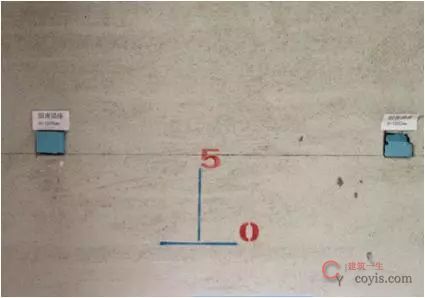

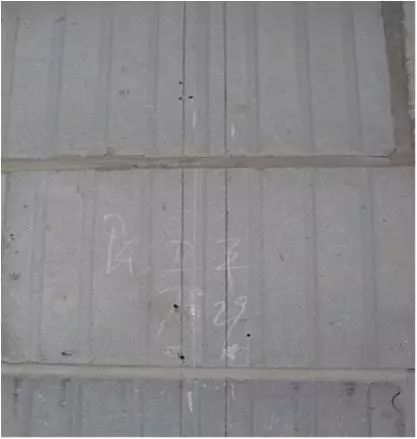

画线

开槽固定

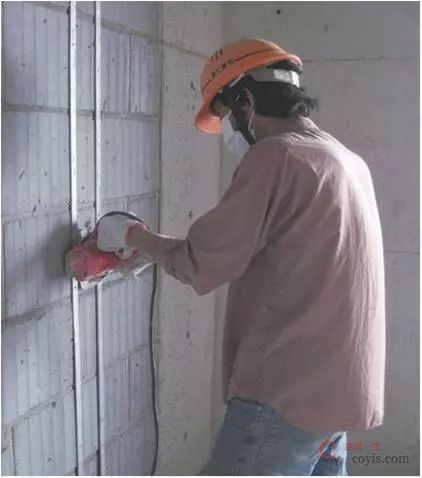

切槽

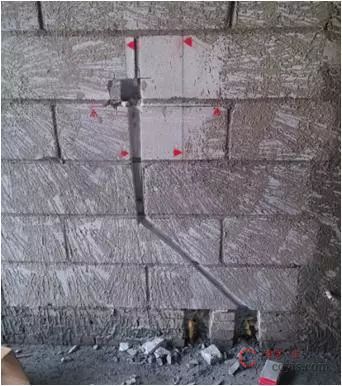

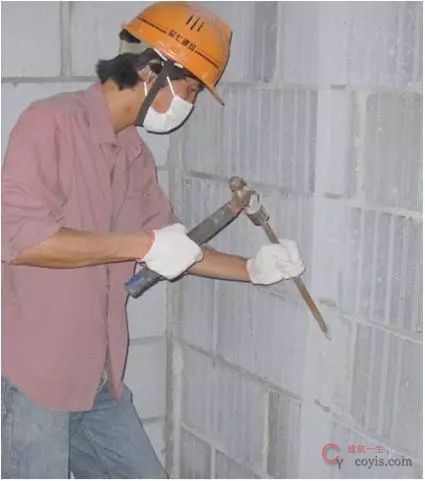

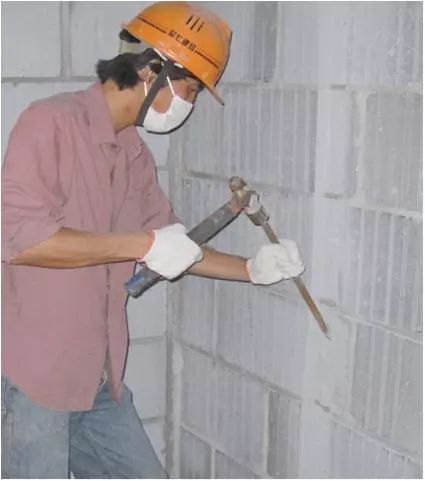

剔槽

剔槽完成

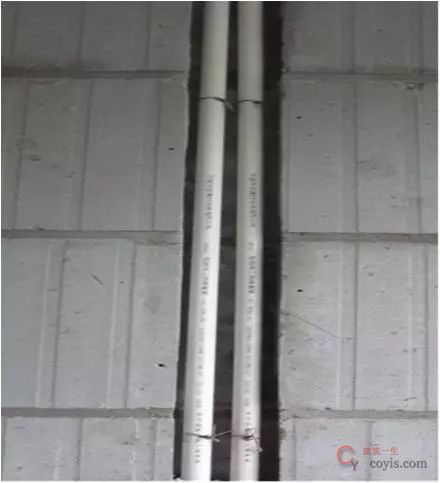

敷设管及固管

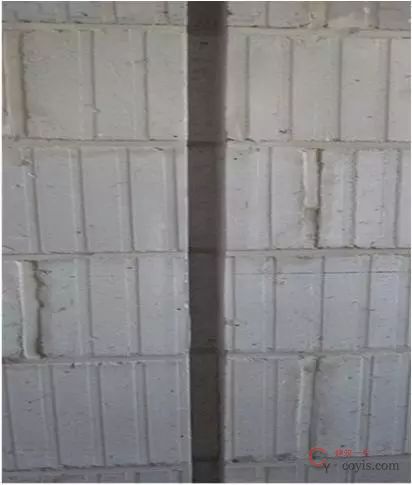

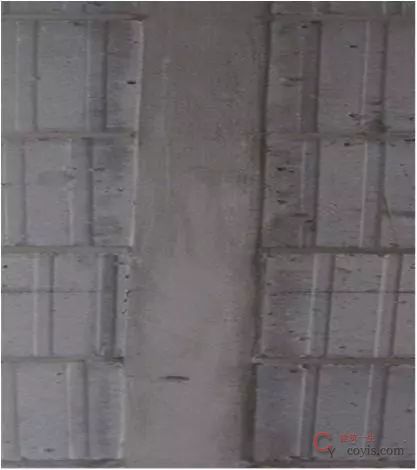

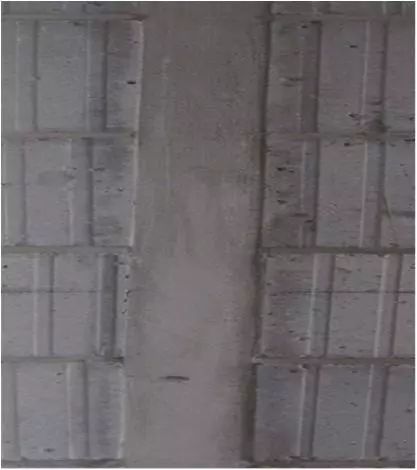

抹灰

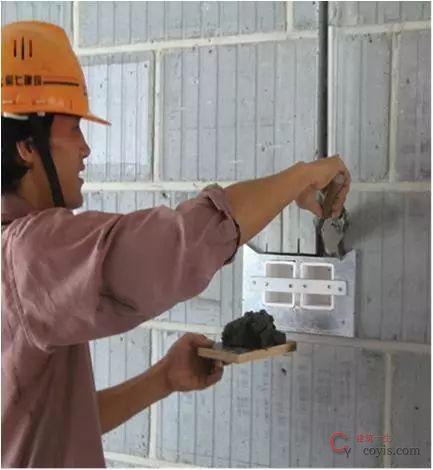

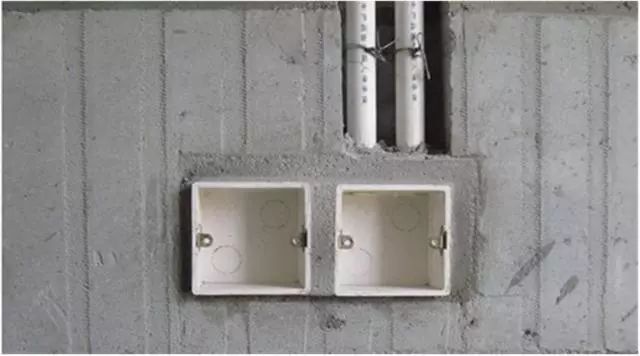

埋线盒

线管线盒敷设

线管线盒敷设

线管线盒敷设

线管线盒敷设

线管线盒敷设

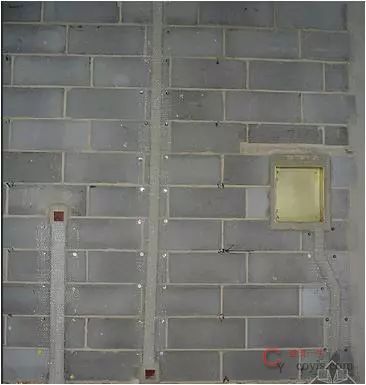

定位准确，剔槽规范，填缝平整

6、成品保护

为防止施工半成品或成品被破坏，应采取合理措施加以保护

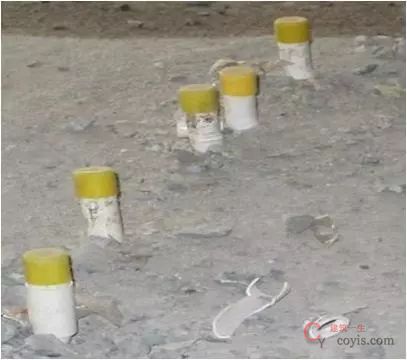

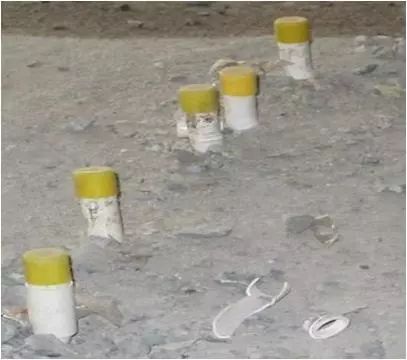

线管保护

线盒保护
