一、消防系统

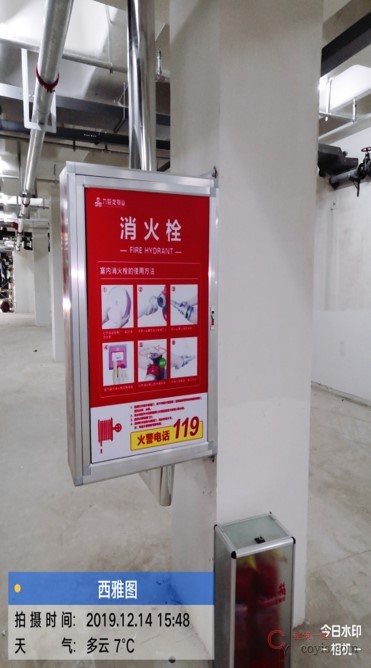

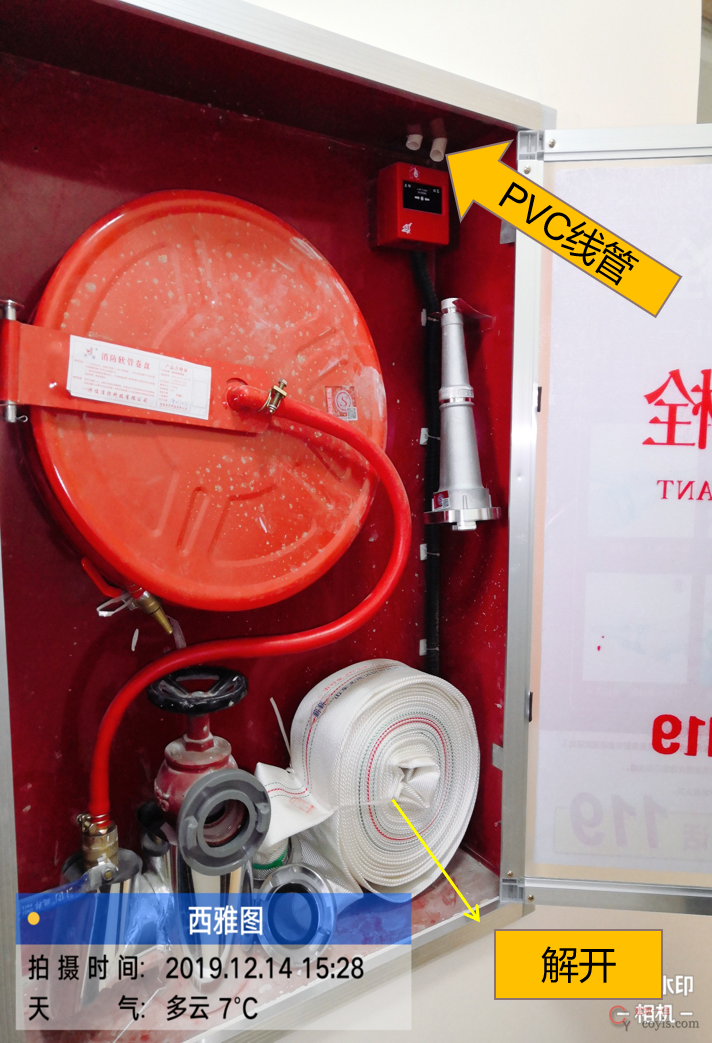

消防箱

1、栓口高度：1.1米
2、（开门见栓）

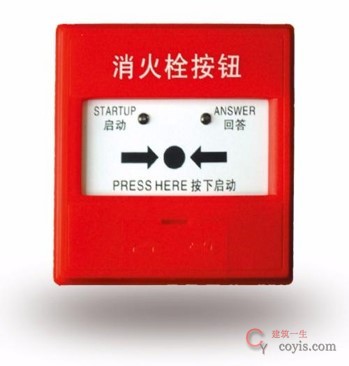

3、箱内：栓栓头在开门侧头、水枪、水带、软管卷盘、消防报警按钮。
禁止：PVC线管

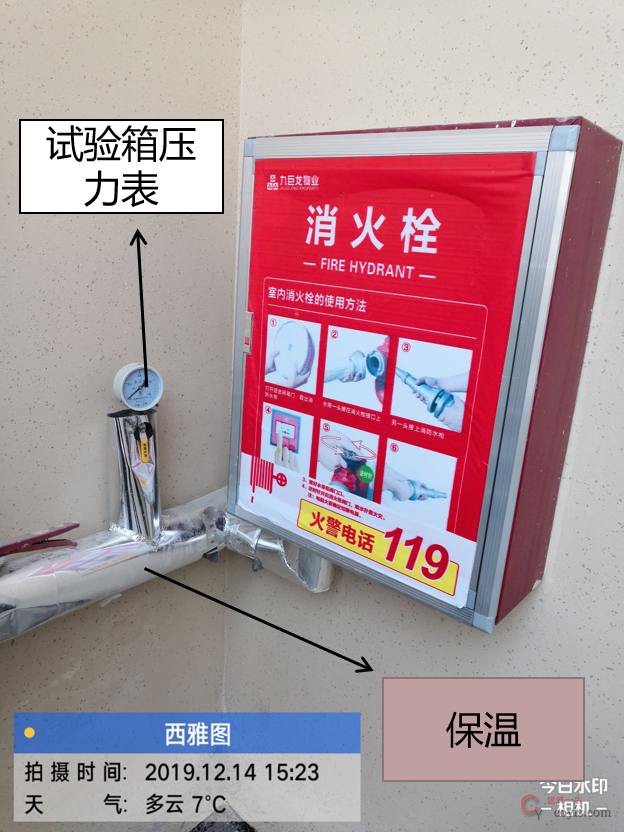

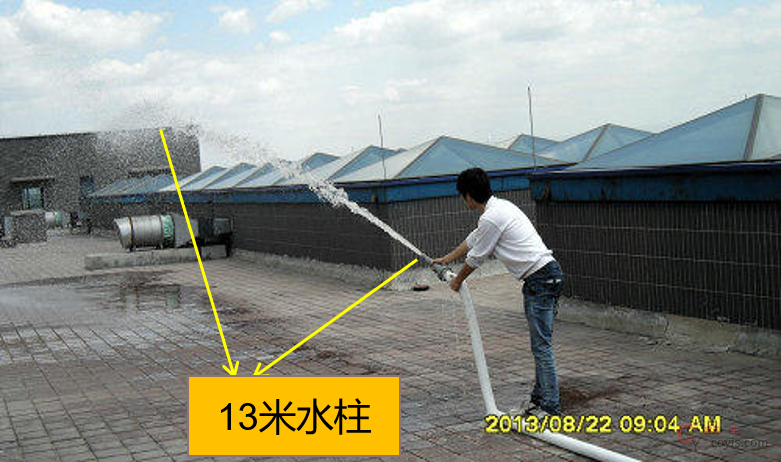

屋面试验消防箱

1、有压力表
2、高层压力不小于0.35MPa
3、水枪充实水柱不低于13米

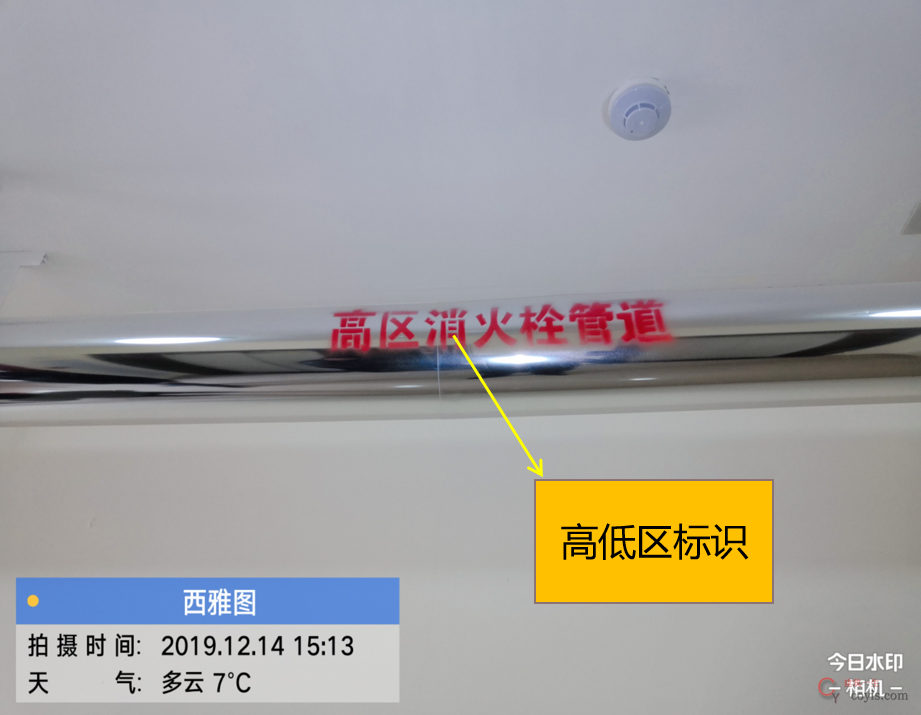

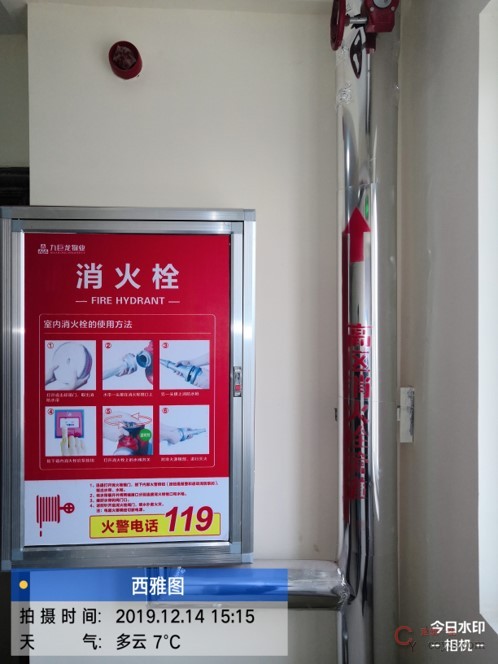

消防管道保温，外包PAP板，严紧、美观、喷标识

二、喷淋系统

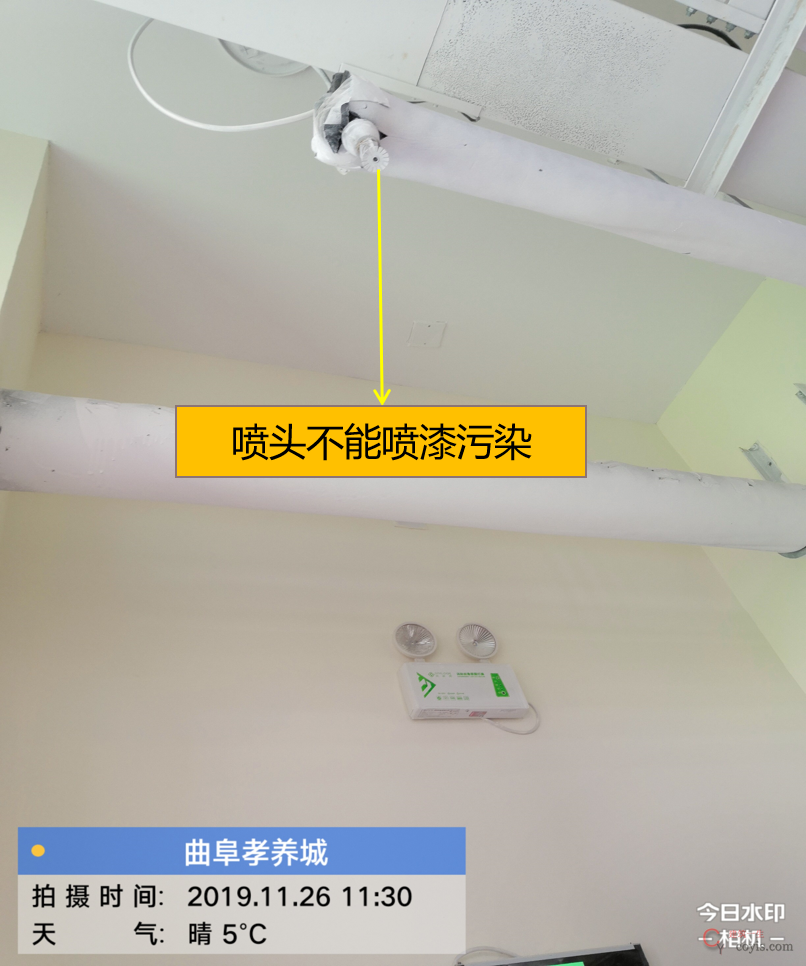

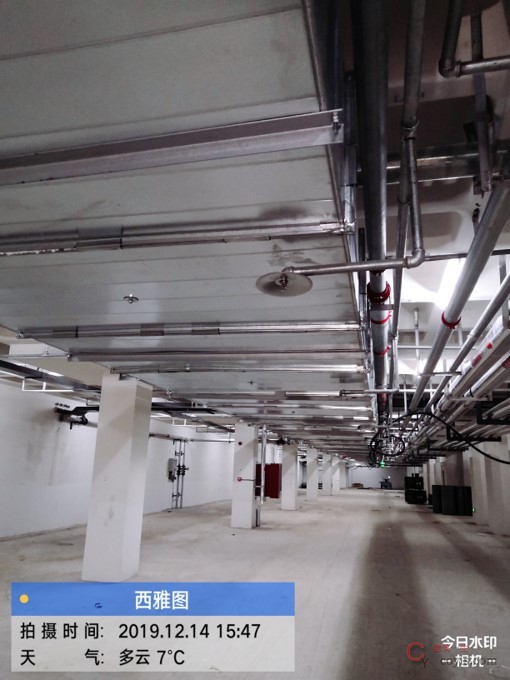

喷头

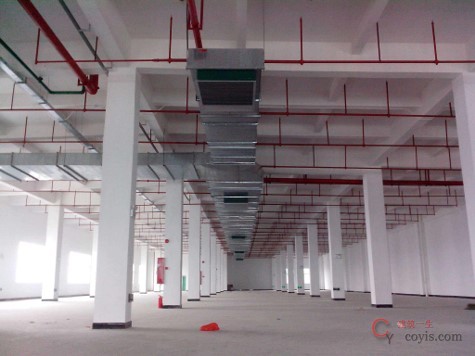

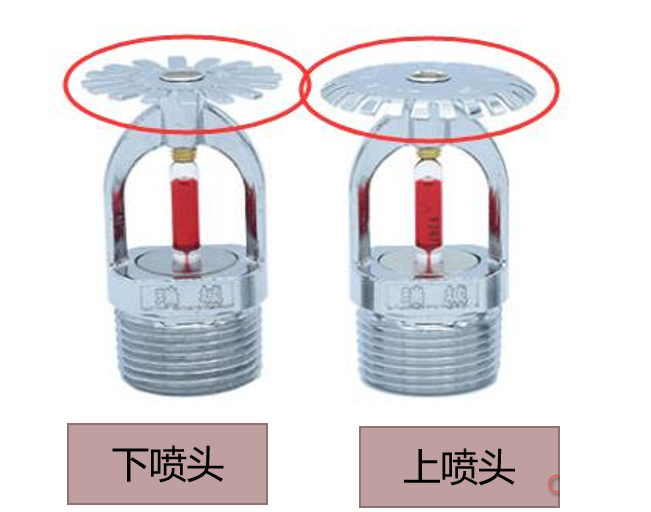

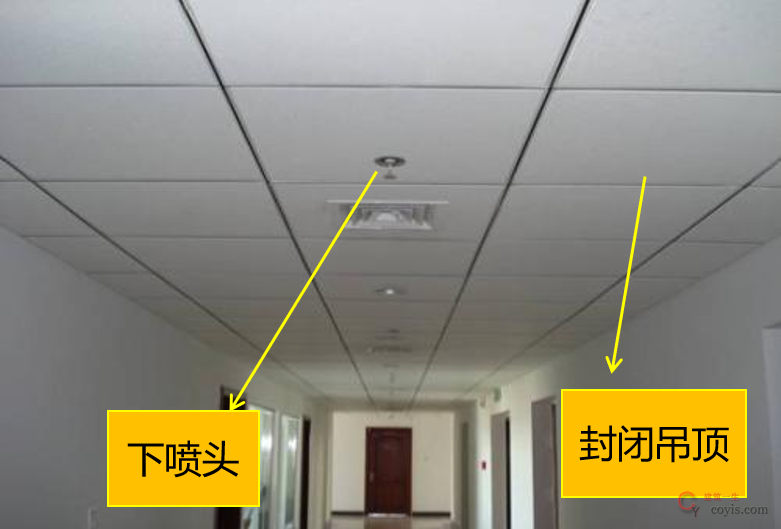

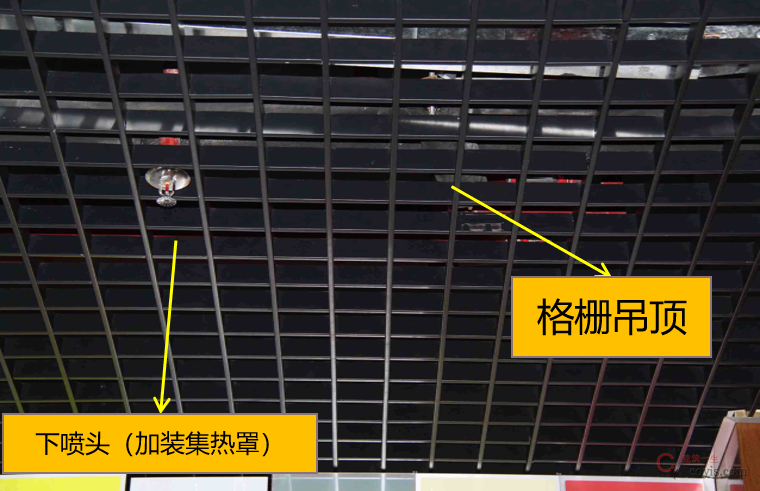

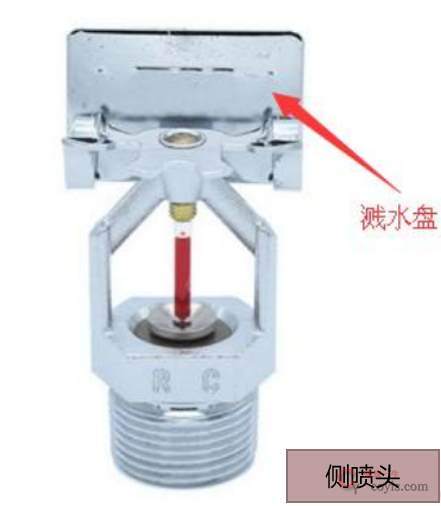

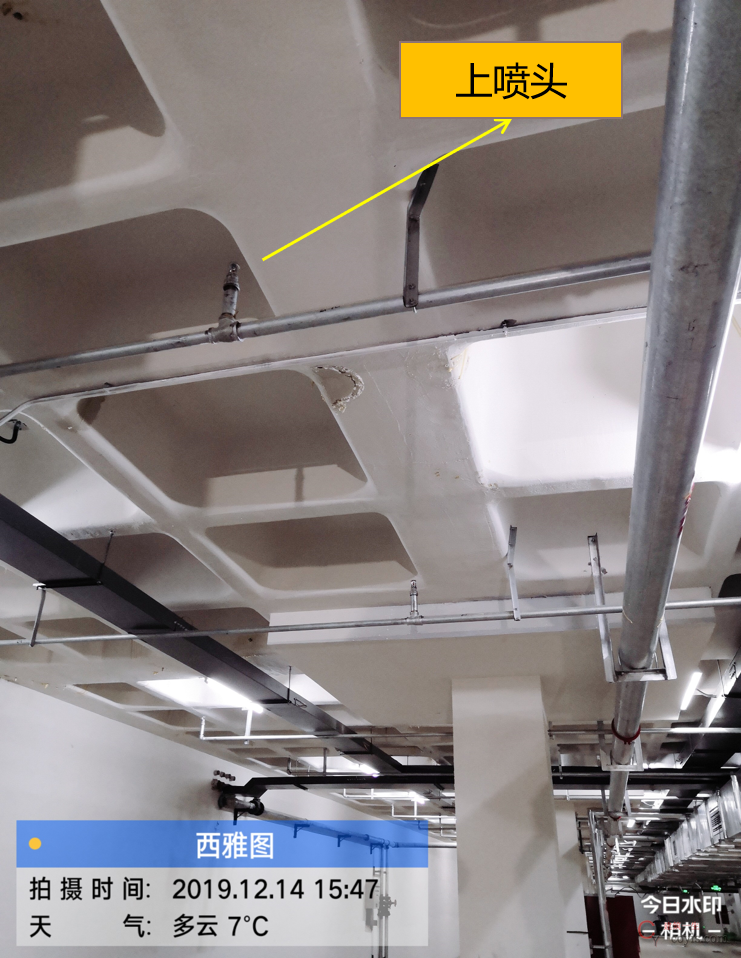

1、上喷头（无吊顶）、下喷头（有吊顶）、侧喷头

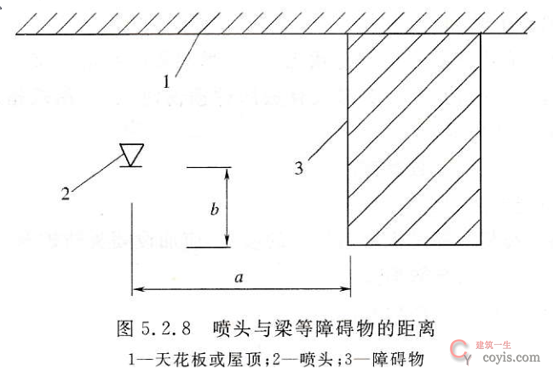

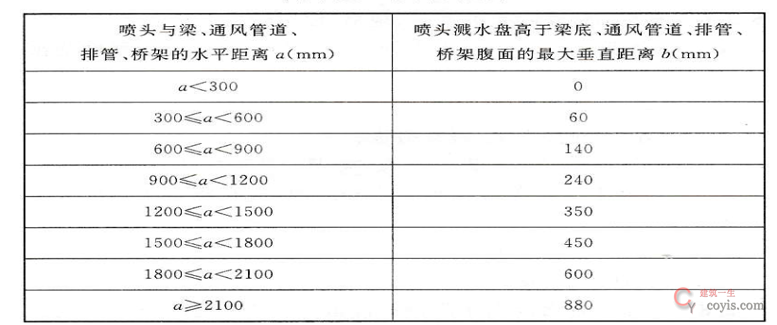

2、当通风管道大于1.2米时应在其腹面以下部位增设喷头。

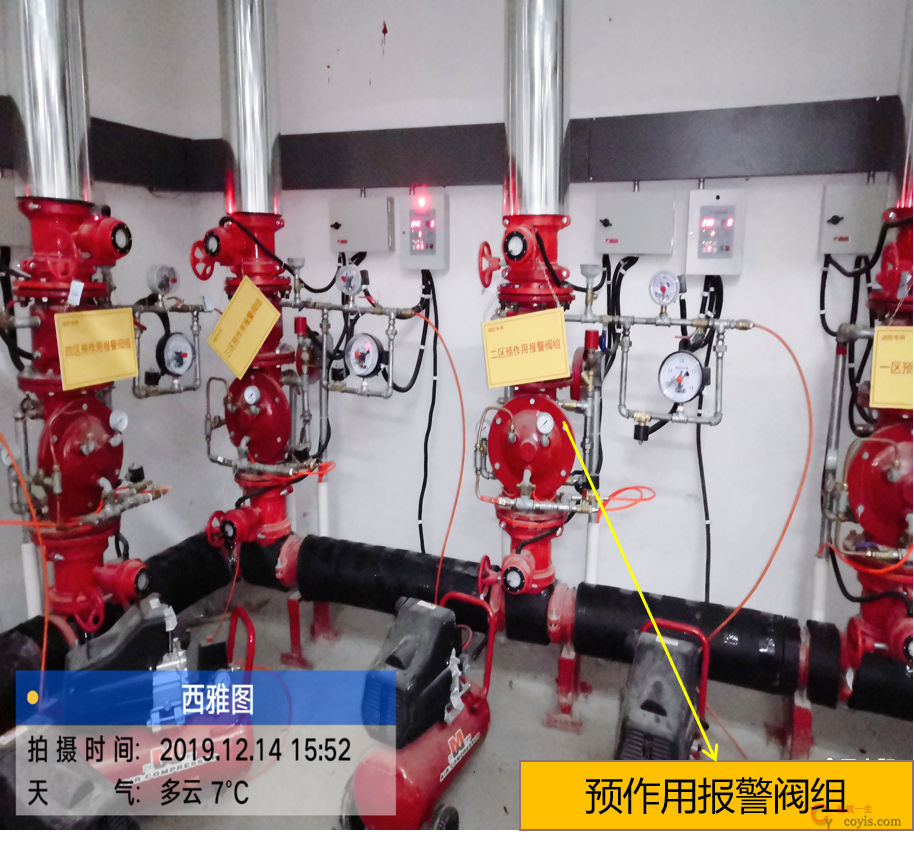

3、预作用喷淋系统管道不保温，湿式喷淋系统管道要做保温。

离的越近，喷头越低

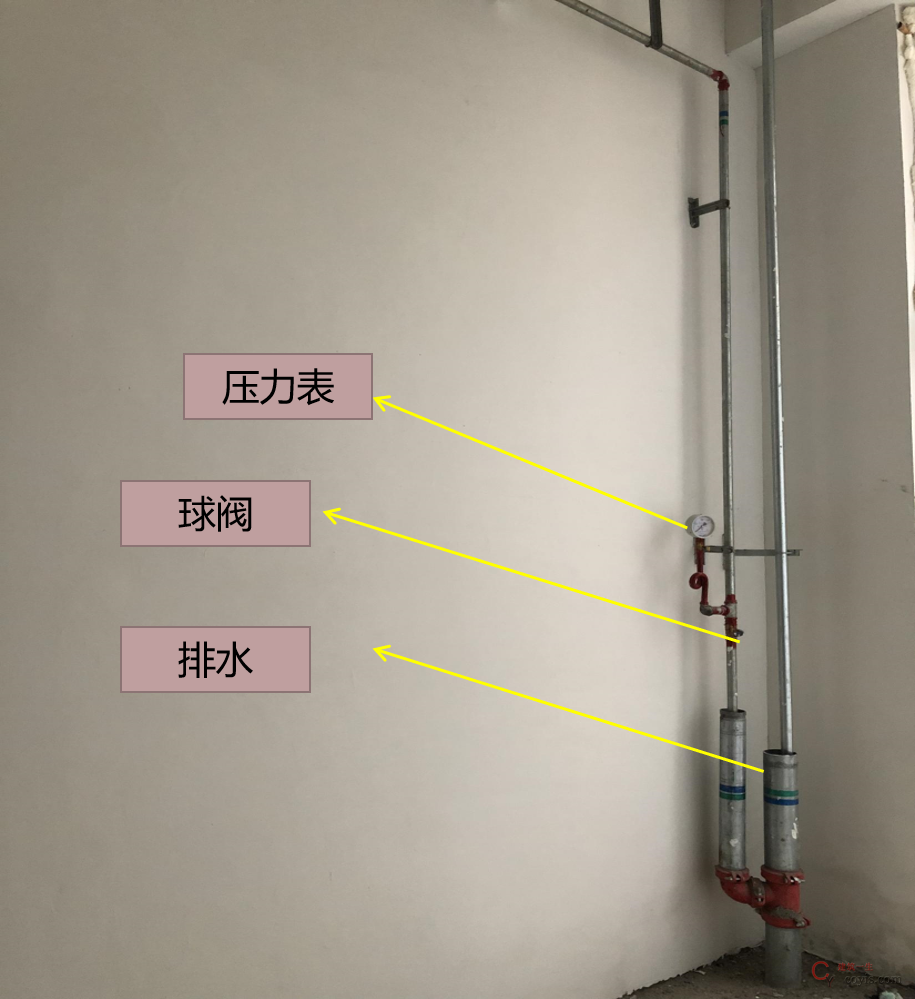

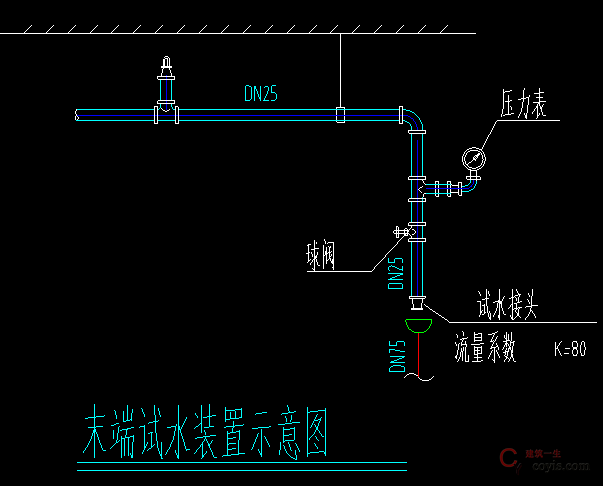

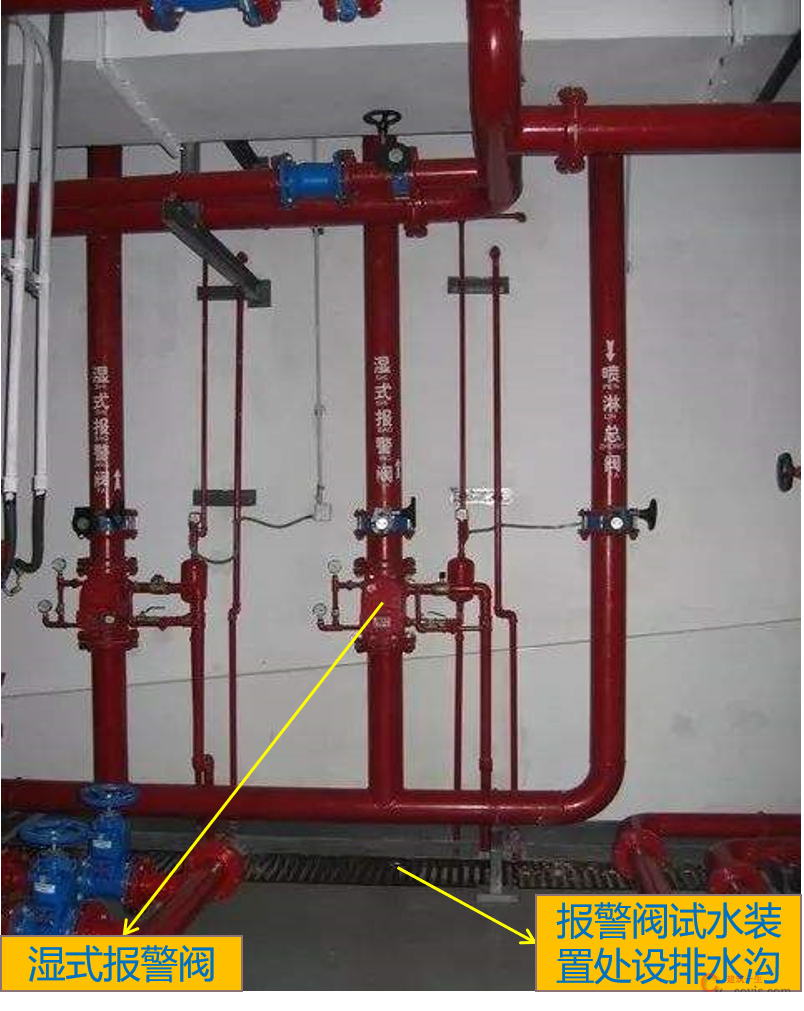

3、末端试水：最不利点，有压力表，有排水设施。

三、消防泵房、消防水箱、消防控制室

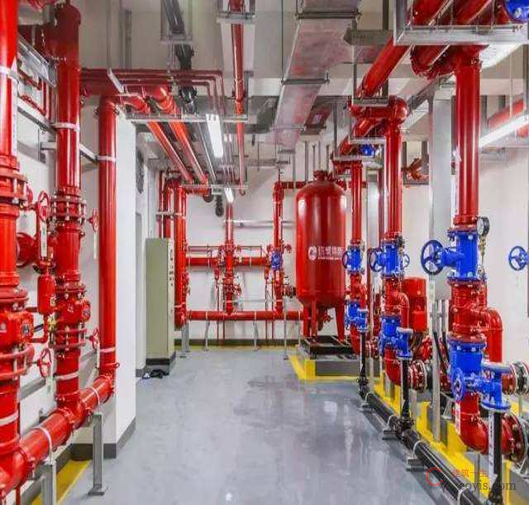

消防泵房

1、泵房防火门：甲级

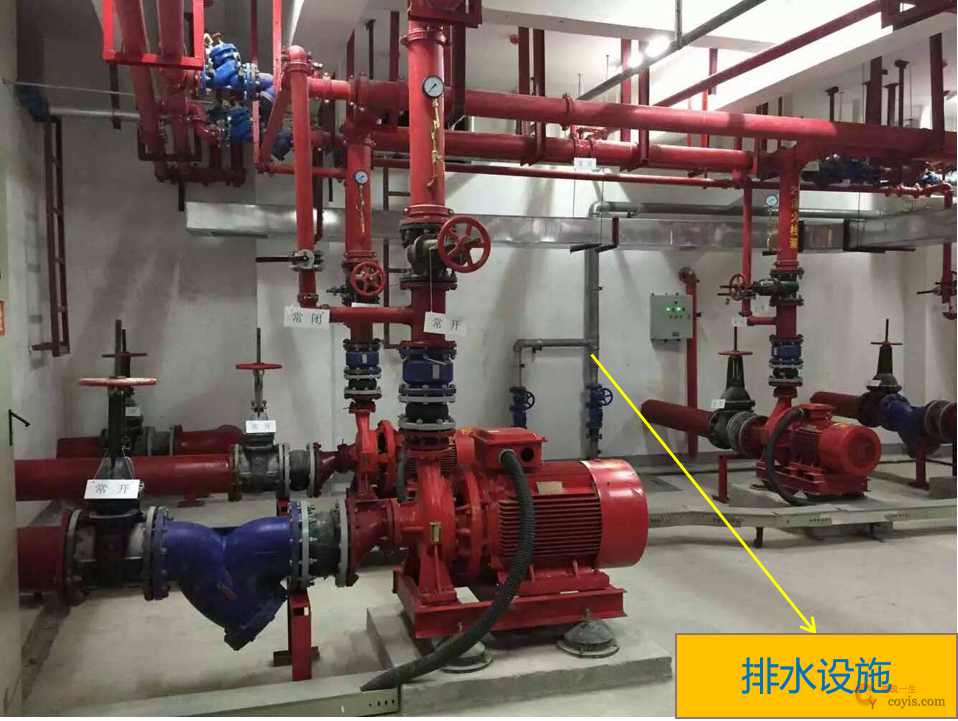

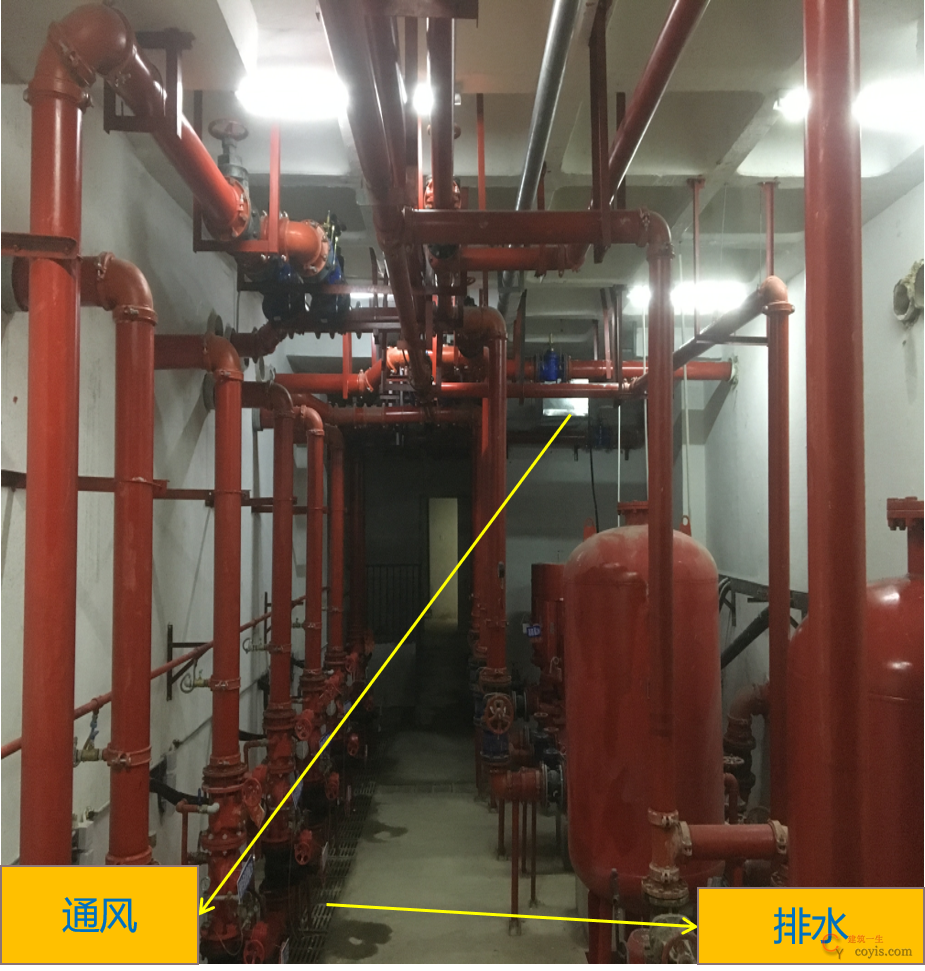

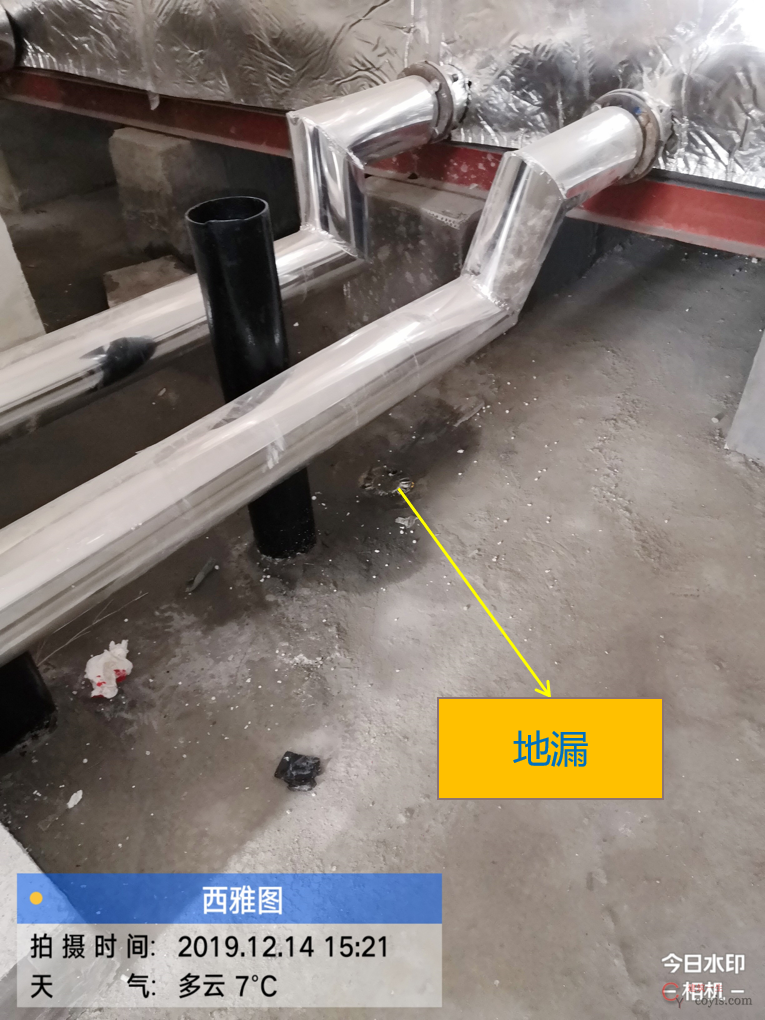

2、泵房内要有应急照明、普通照明、排水、通风设施
3、泵房内管道要排列有序、标识清楚。

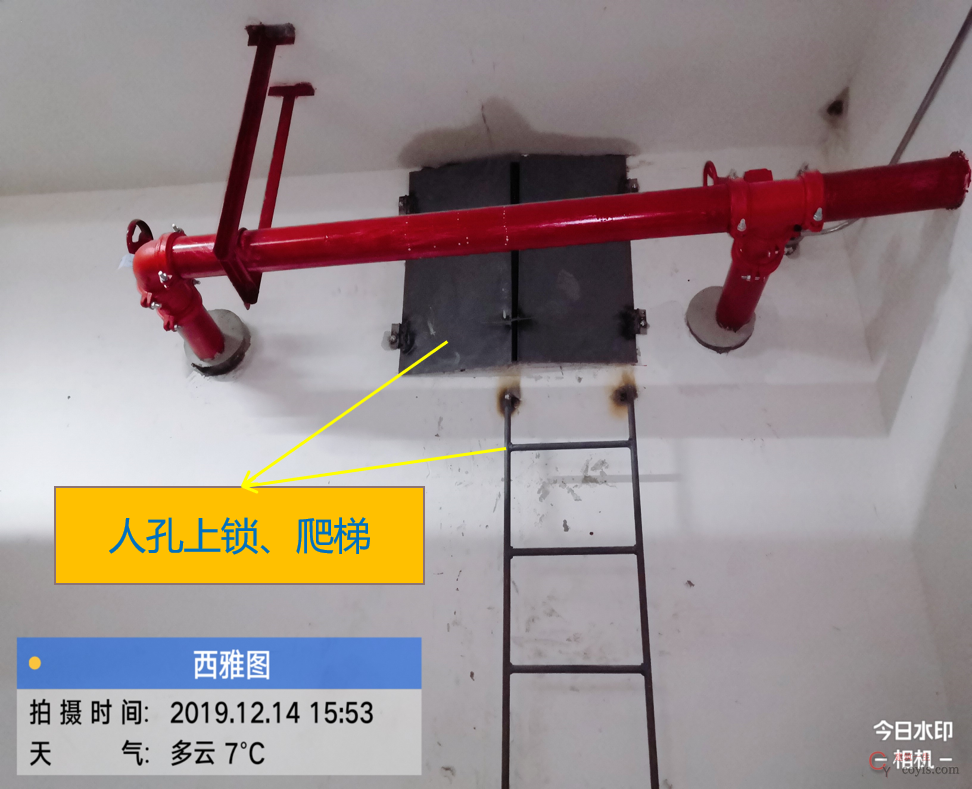

4、消防水池人孔不能常开（要上锁）、有爬梯

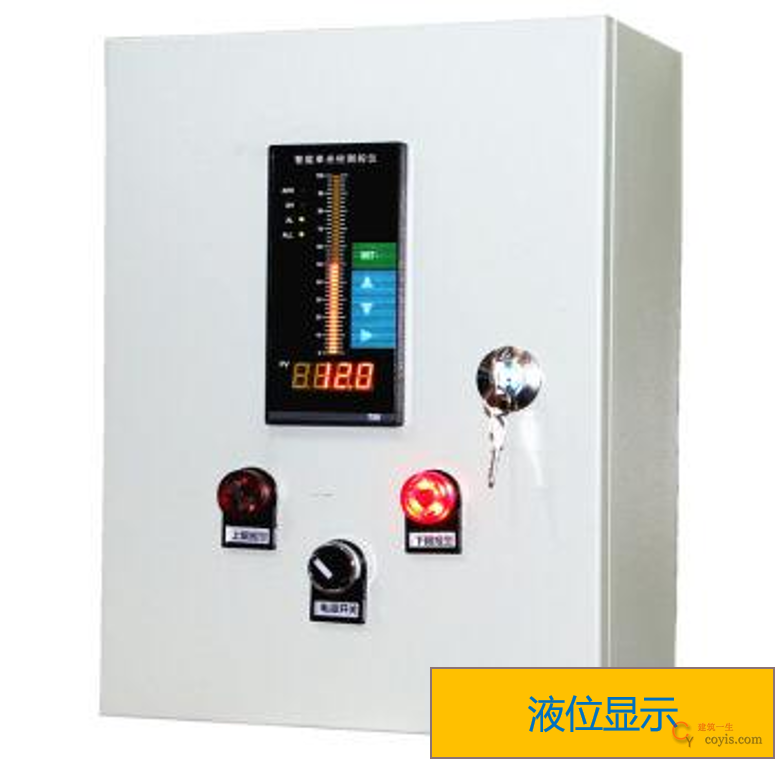

5、消防泵房要就地设置水位显示装置（消防控制室也设置）
6、消防水池设置通气管、溢流水管、排水设施（按图施工）

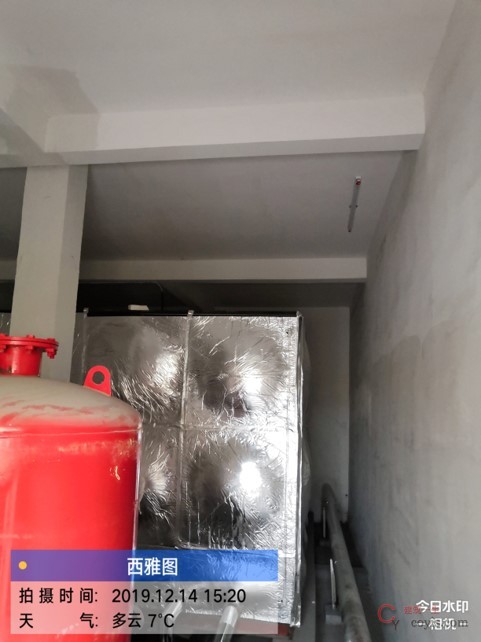

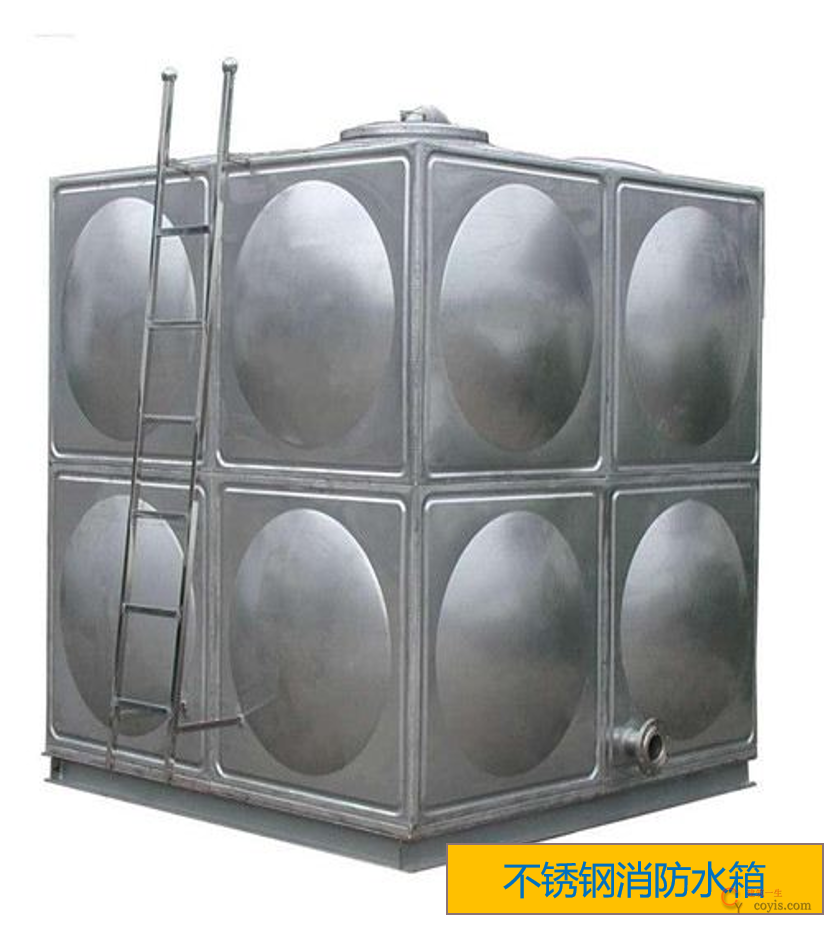

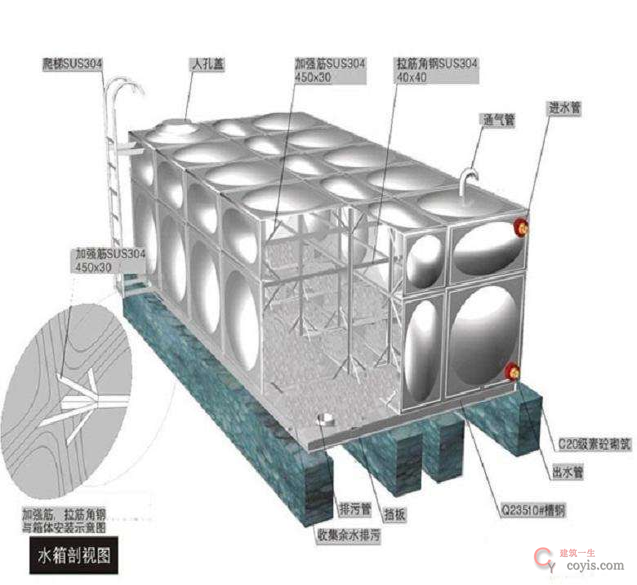

消防水箱

1、位于该小区最高的屋面（塔吊拆除前要将材料运上去）。
2、水箱间要有应急照明、照明、排水、保温防冻措施。

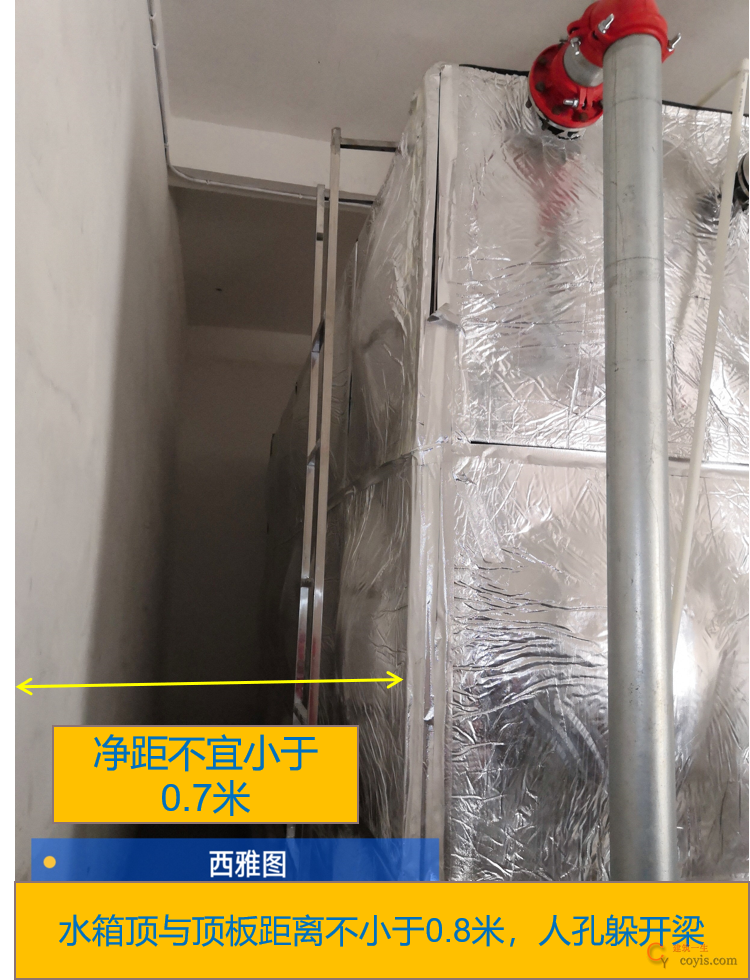

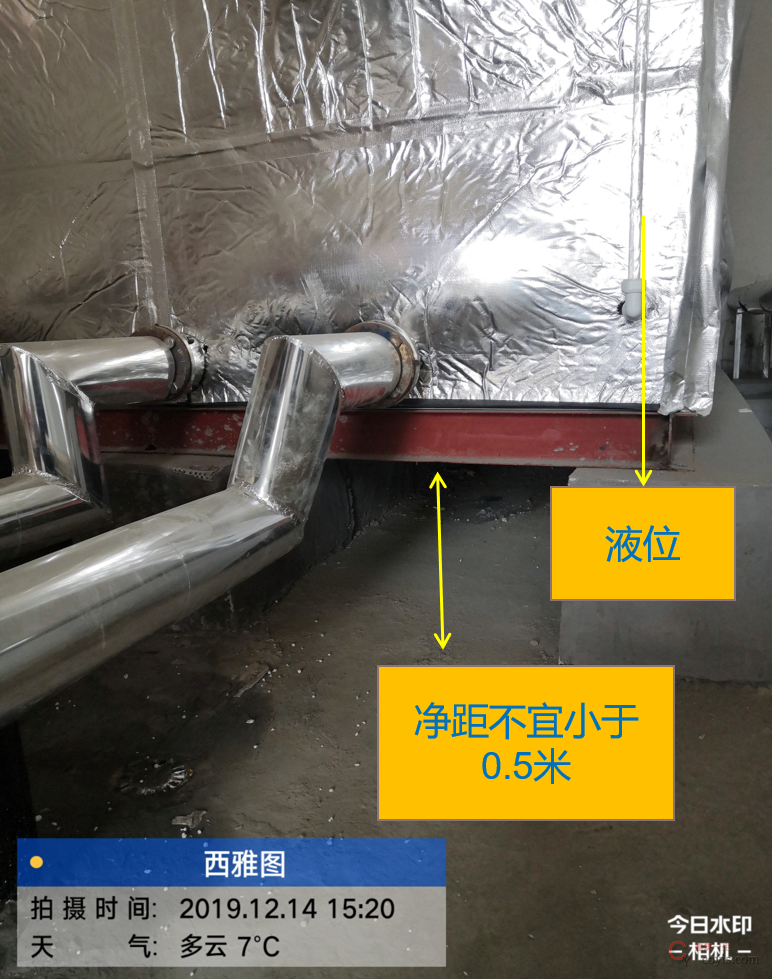

3、水箱无管道的侧面与墙净距不宜小于0.7米，安装有管道的侧面，净距不宜小于1.0米，设有人孔的水箱顶与建筑顶板的净空不应小于0.8米，拼装形式的水箱底与所在地坪的距离不宜小于0.5米。
4、水箱保温、爬梯、液位。

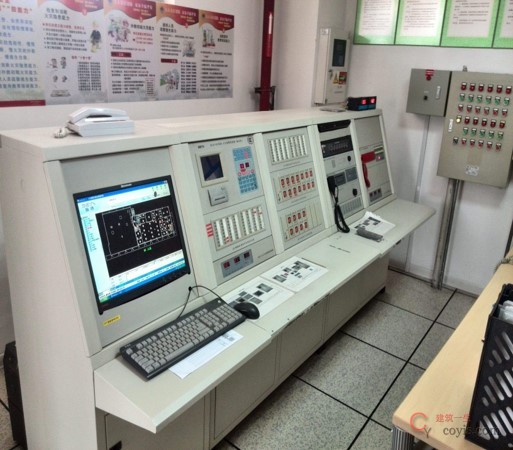

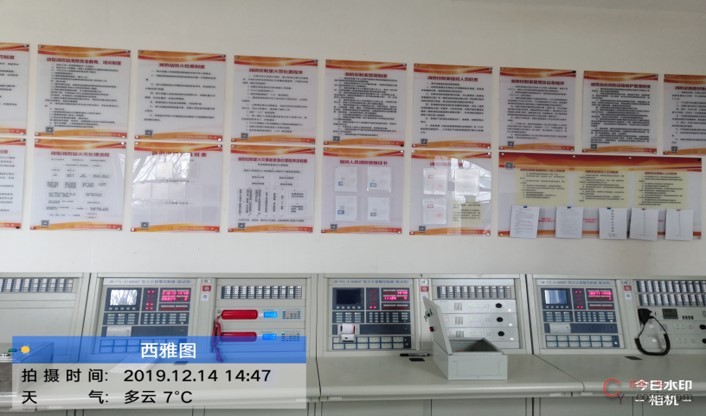

消防控制室

1、消防控制室疏散门应直通室外或安全出口。
2、消防控制室要设等电位箱，要有散热降温措施（装空调）、应急照明、普通照明。。
3、消防控制室要有用于火灾报警的外线电话。
4、消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录（上墙）、编码本等资料。
5、消防控制室内严禁穿过与消防设施无关的电气线路及管路。

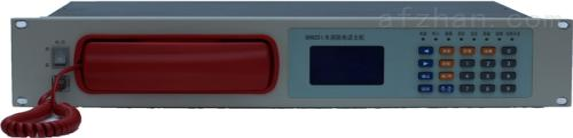

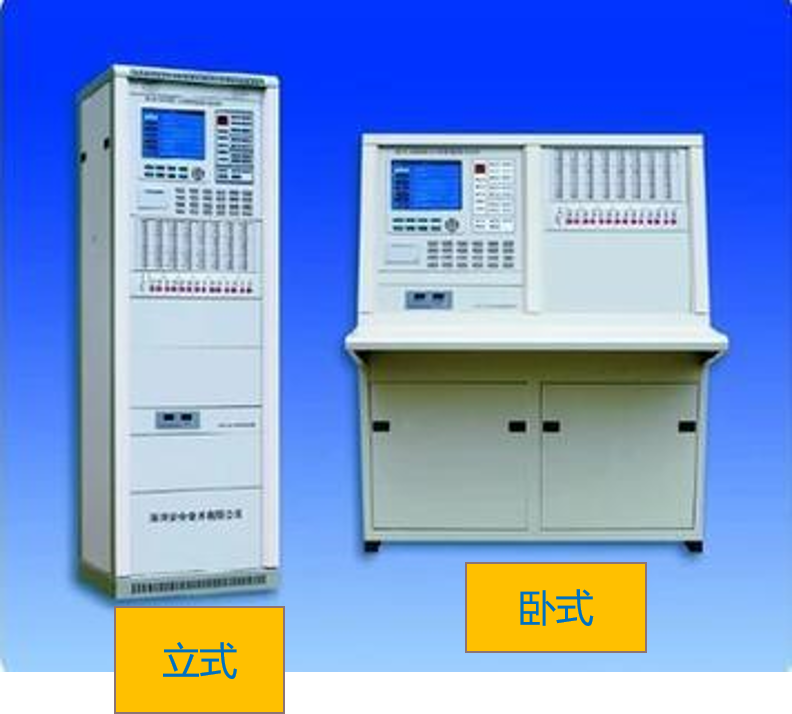

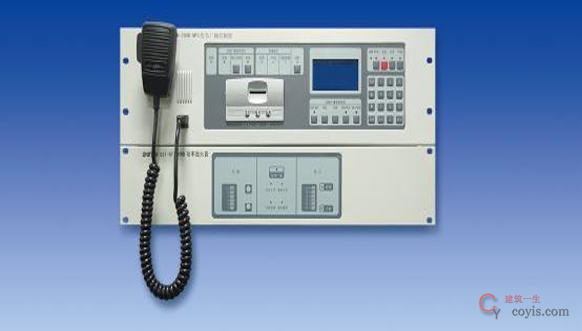

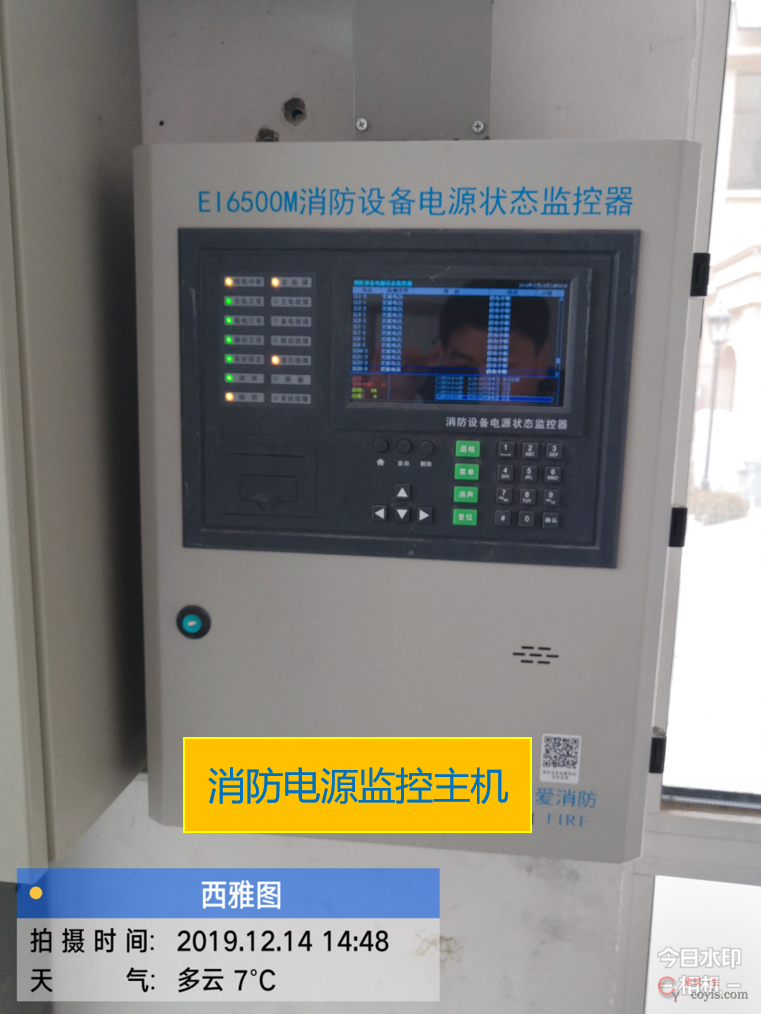

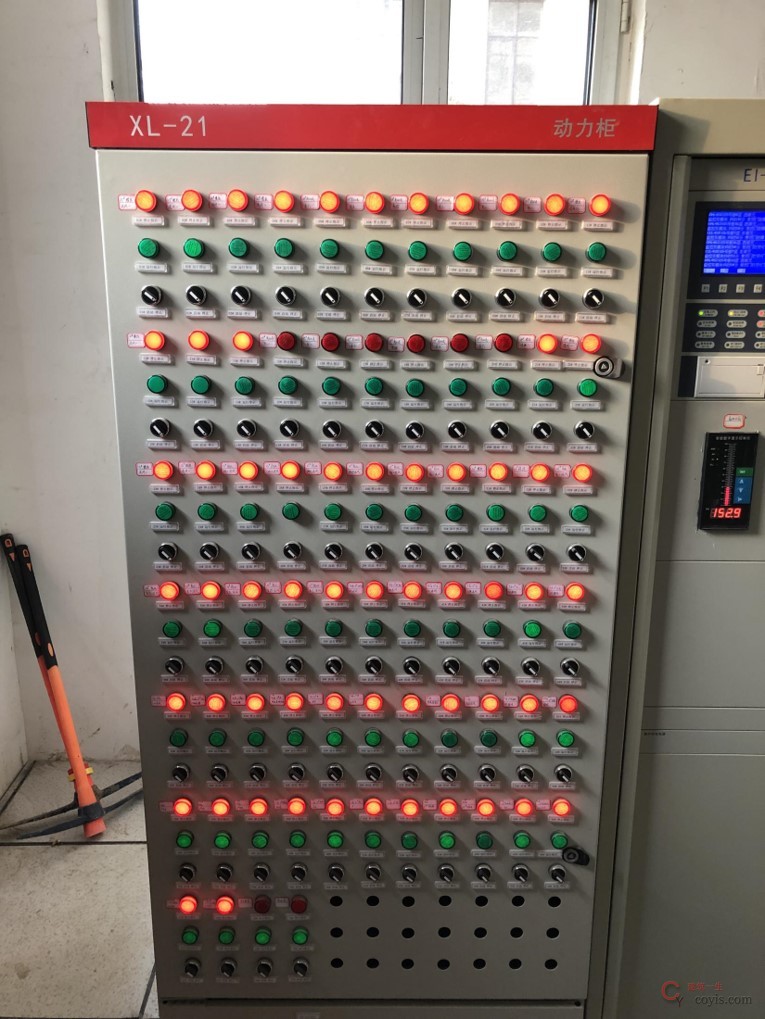

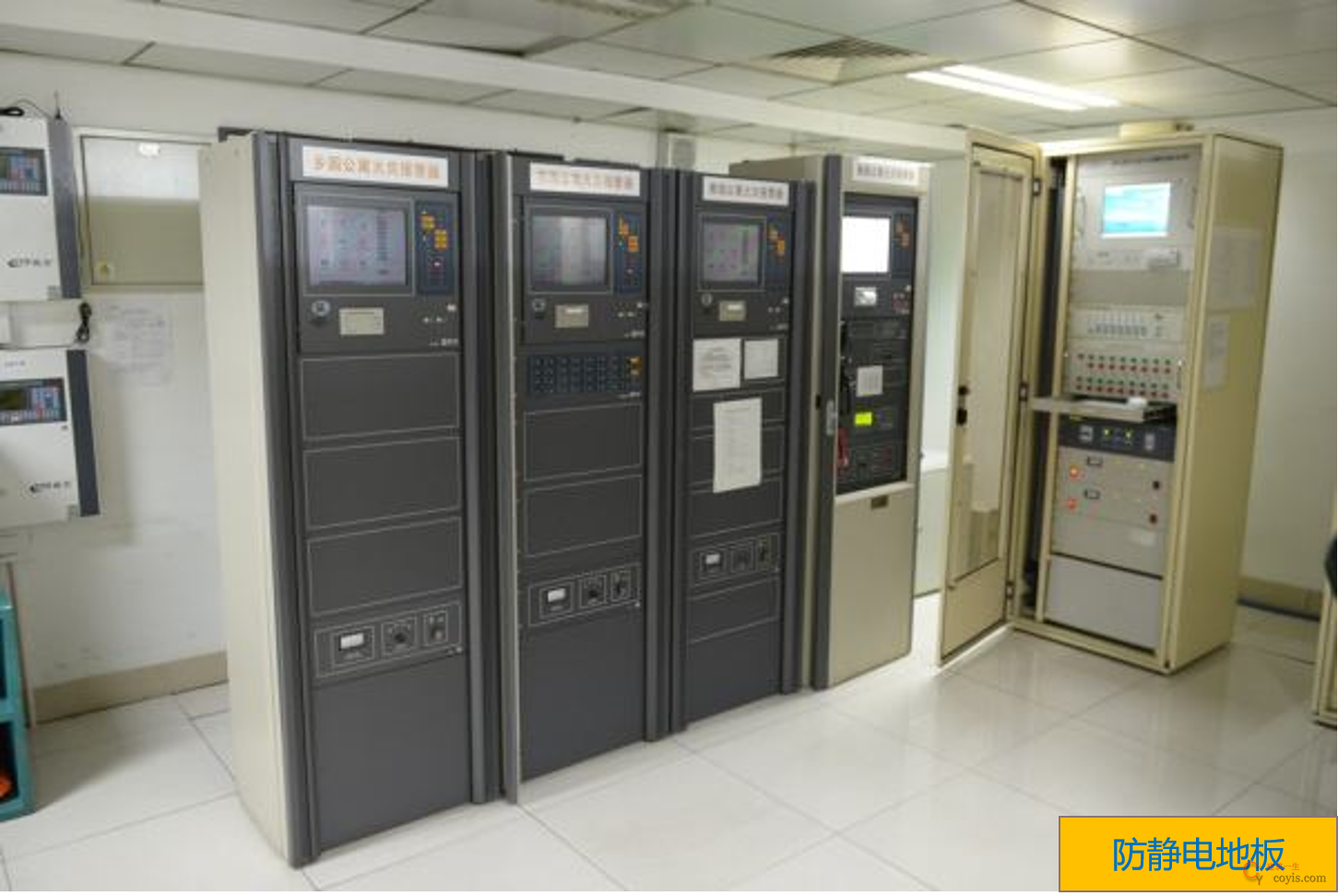

6、消防控制室内包括a、火灾报警控制器、消防联动控制器、打印装置、图形显示装置、消防专用电话总机、消防应急广播控制装置；b、消防应急照明和疏散指示系统控制装置、消防电源监控器、防火门监控器、风机和消防喷淋泵直起装置、液位计。
7、设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。
在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

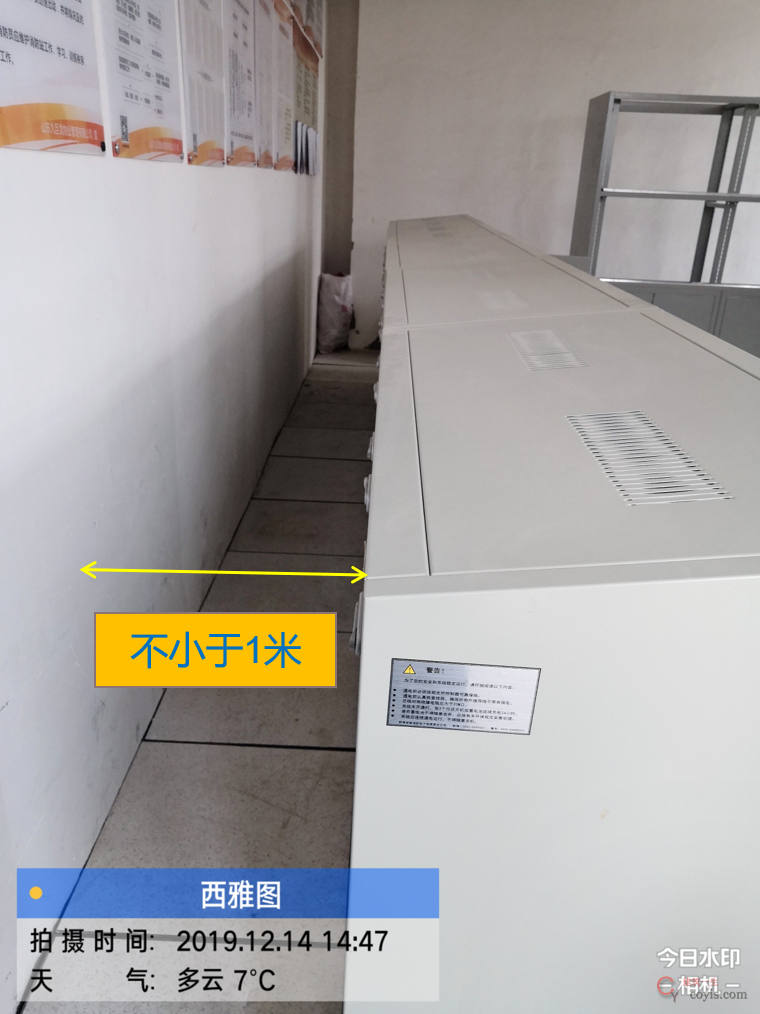

设备面盘后的维修距离不宜小于1m。
设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。
与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显的间隔。

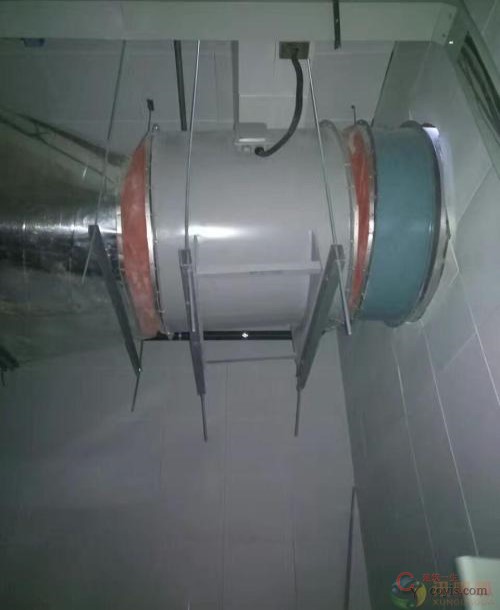

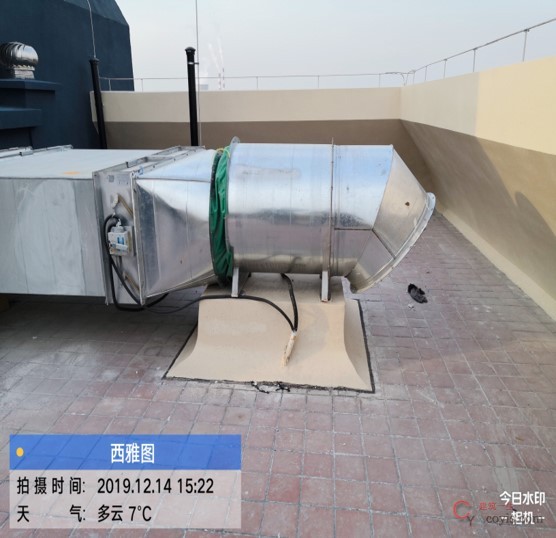

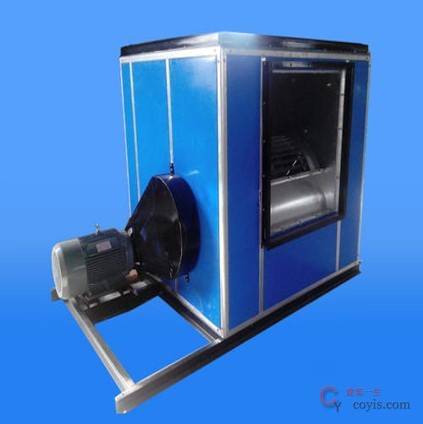

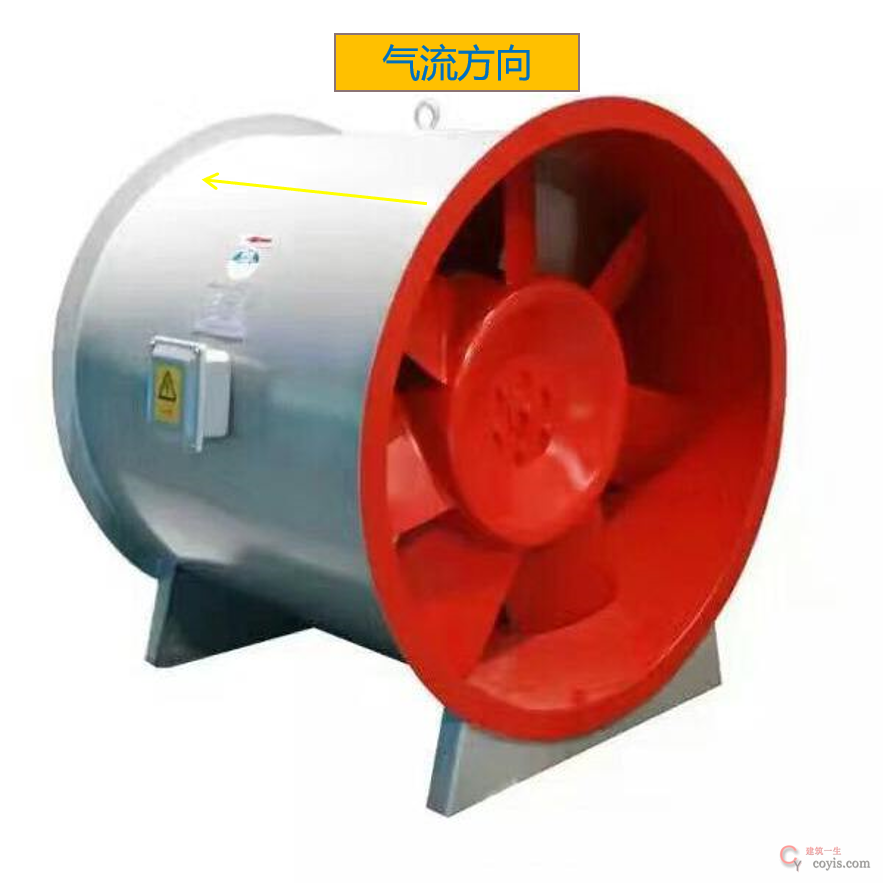

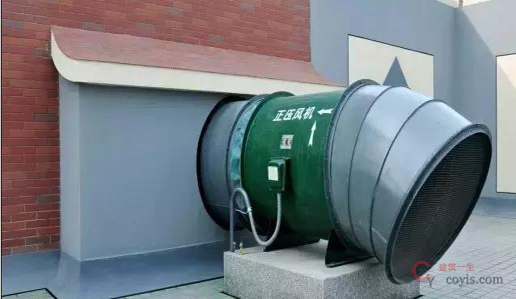

四、通风系统
1、风机房普通照明、应急照明、标识
2、风机型号与设计无误
3、风机能自动和手动转换启动
4、风量满足设计要求

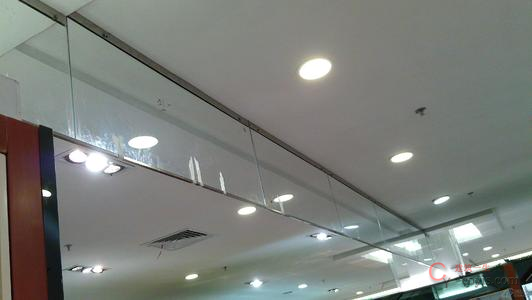

挡烟垂壁

1、设置在板下、吊顶下、横梁下。有效高度不低于500mm。

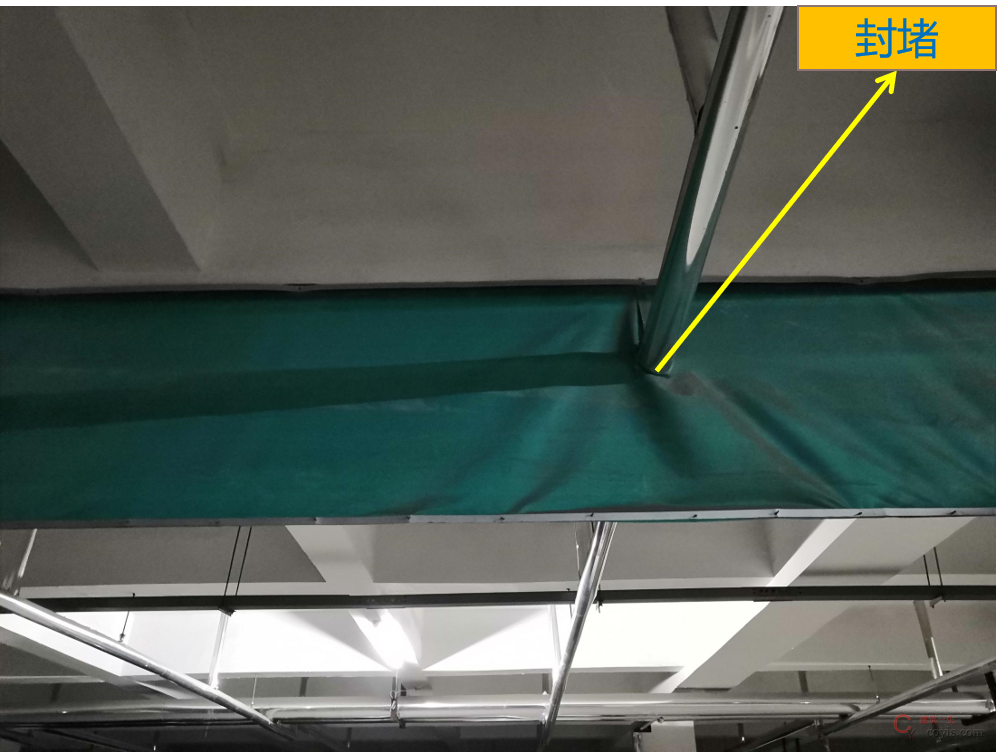

2、防火材料（玻璃、不燃防火布、无机纤维织物、金属板材）

3、管道穿过挡烟垂壁处应封堵密实。

五、疏散指示和应急照明

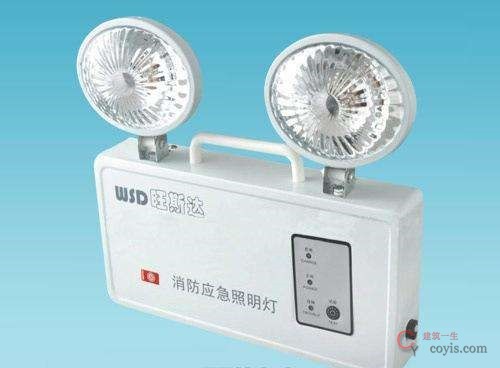

1、发生火灾仍需正常工作的房间应设置应急照明：消防控制室、消防水泵房、水箱间、自备发电机房、配电室、防排烟机房。

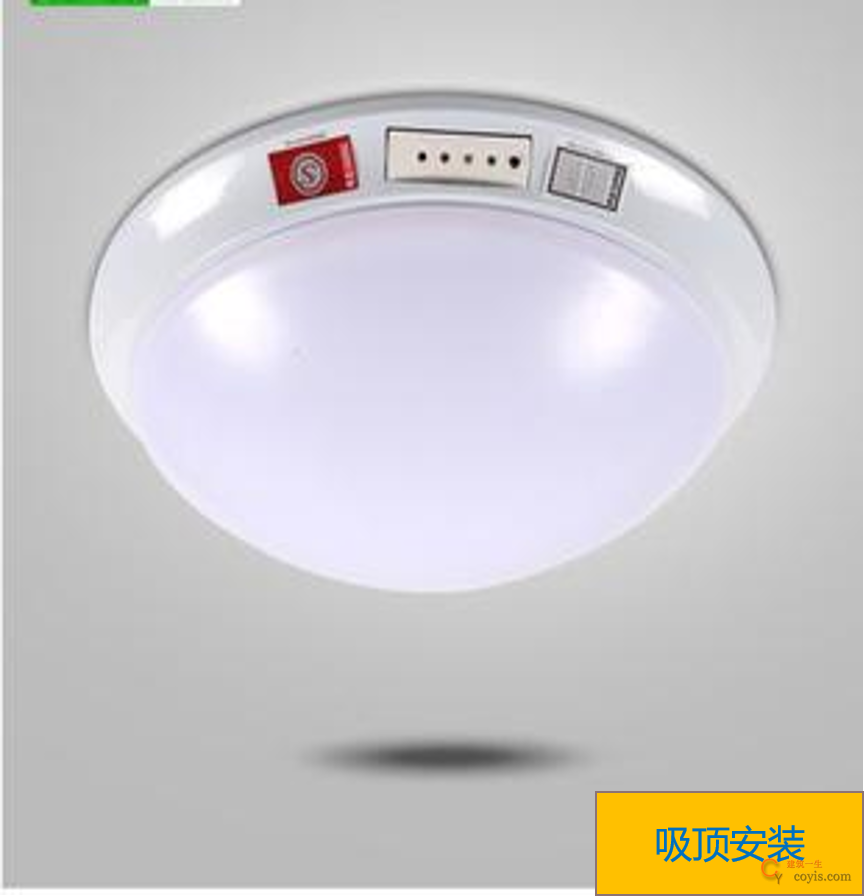

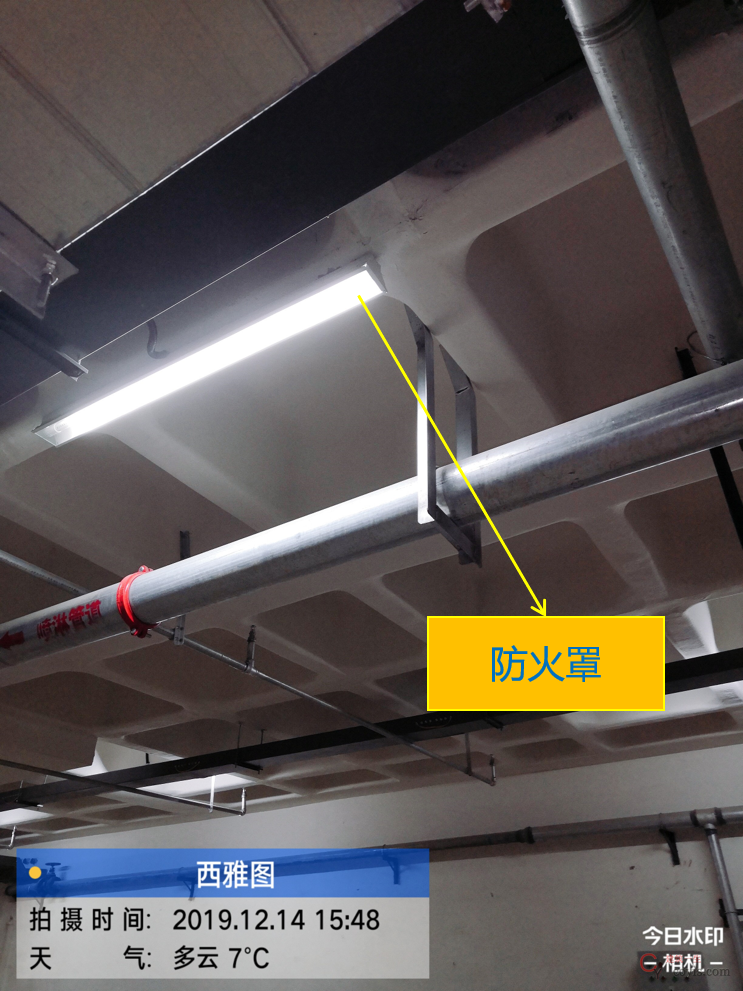

2、应急照明要有防火罩。
3、发生火灾时普通照明熄灭，同时应急照明灯亮起，动作时间不大于5S，应急时间不低于90min。

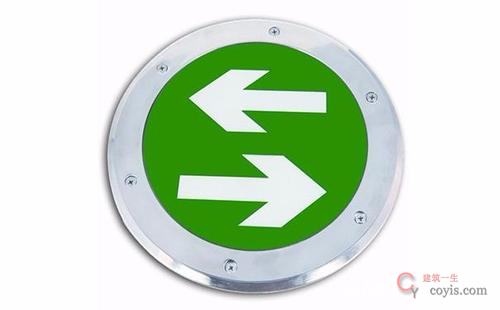

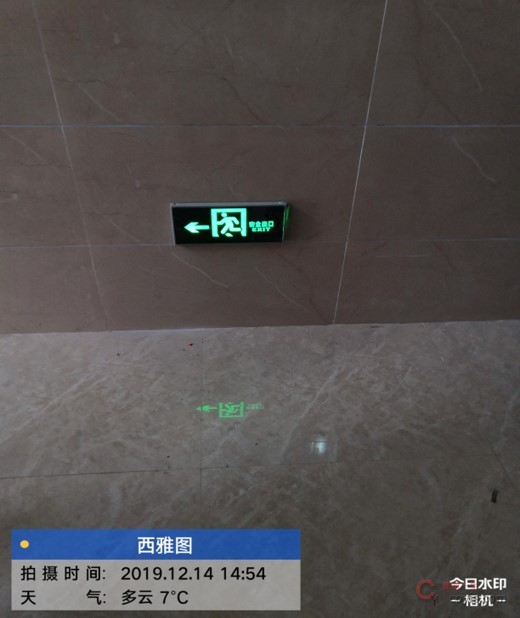

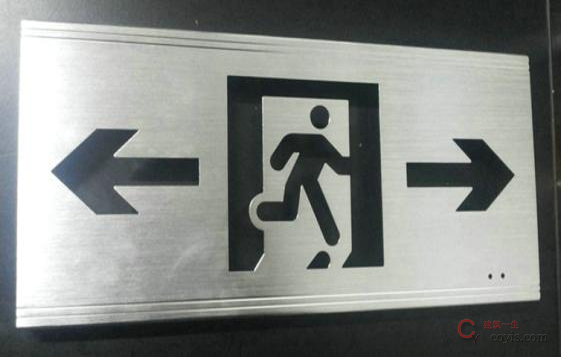

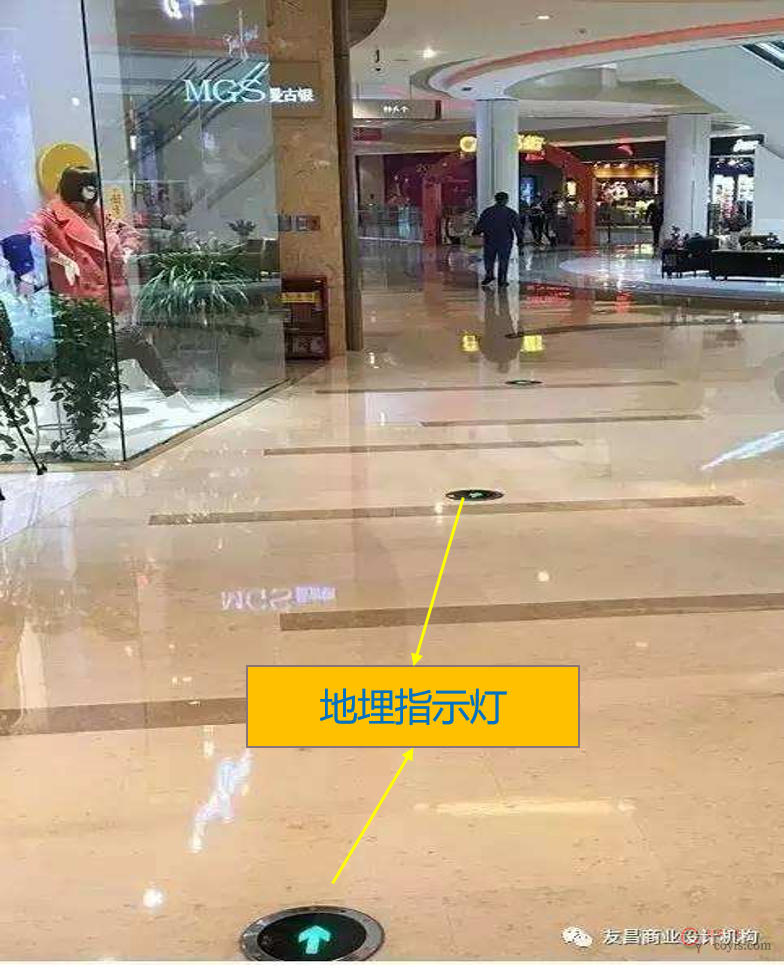

4、疏散指示灯应设置在距地面1.0米以下的墙上或地面上，连续设置，方向正确，间距不大于20米，袋形走道不大于10米，转角处不应大于1米。

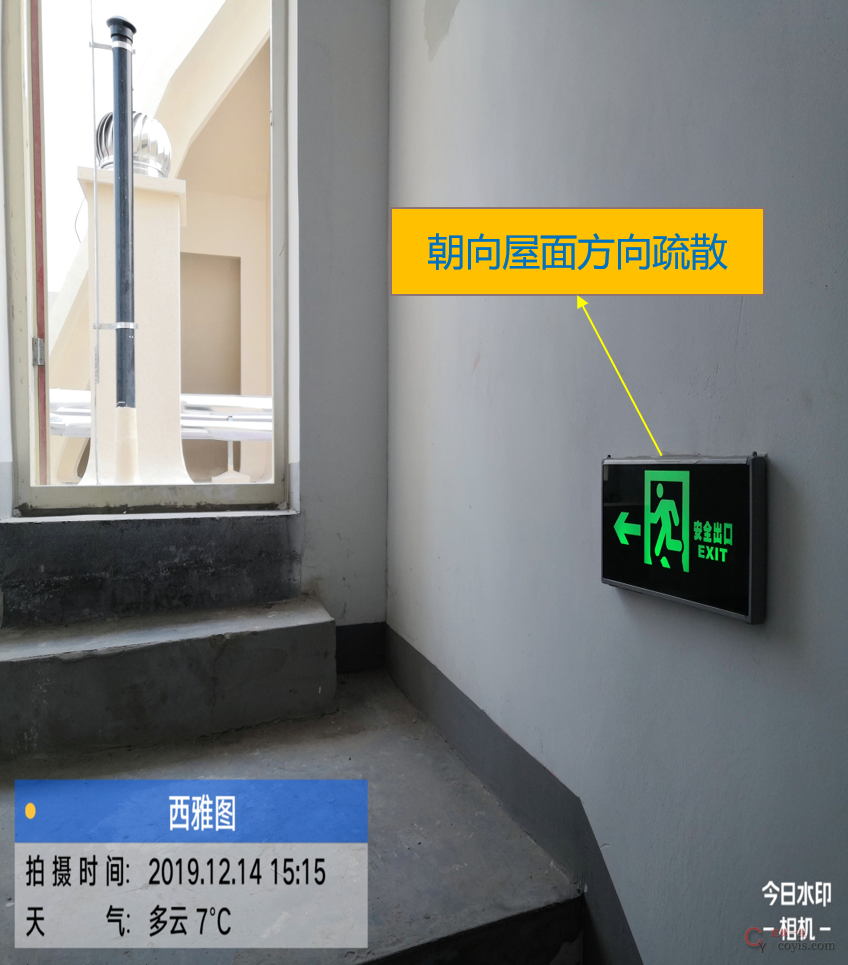

5、每个防火分区不得少于两个安全出口，安全出口是通向疏散楼梯、室外地平面、屋面的出口。

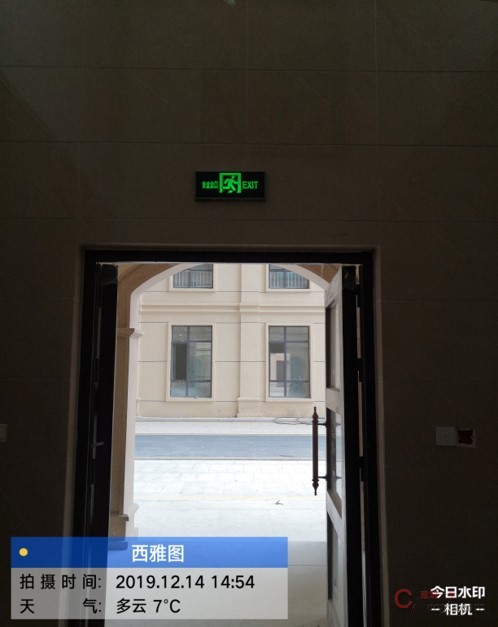

6、安全出口标志灯一般设置在门口上方。

智能应急疏散系统：系统根据火灾情况快速合理的指示最佳逃生路线。多用于建筑内部结构复杂，人员高度密集的场所。

六、防火门、防火卷帘

防火门

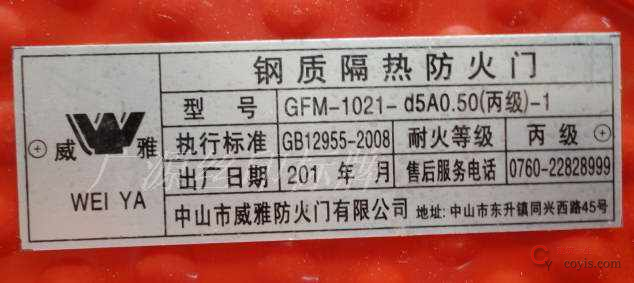

1、防火门的等级与设计一致。
2、防火门开启方向（疏散方向开启）。

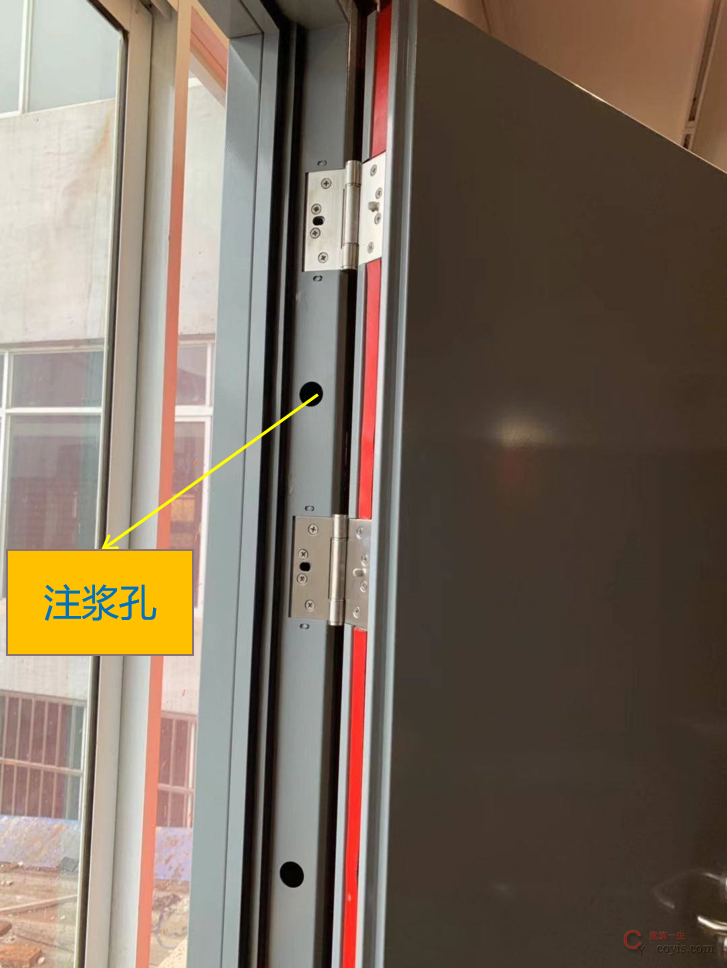

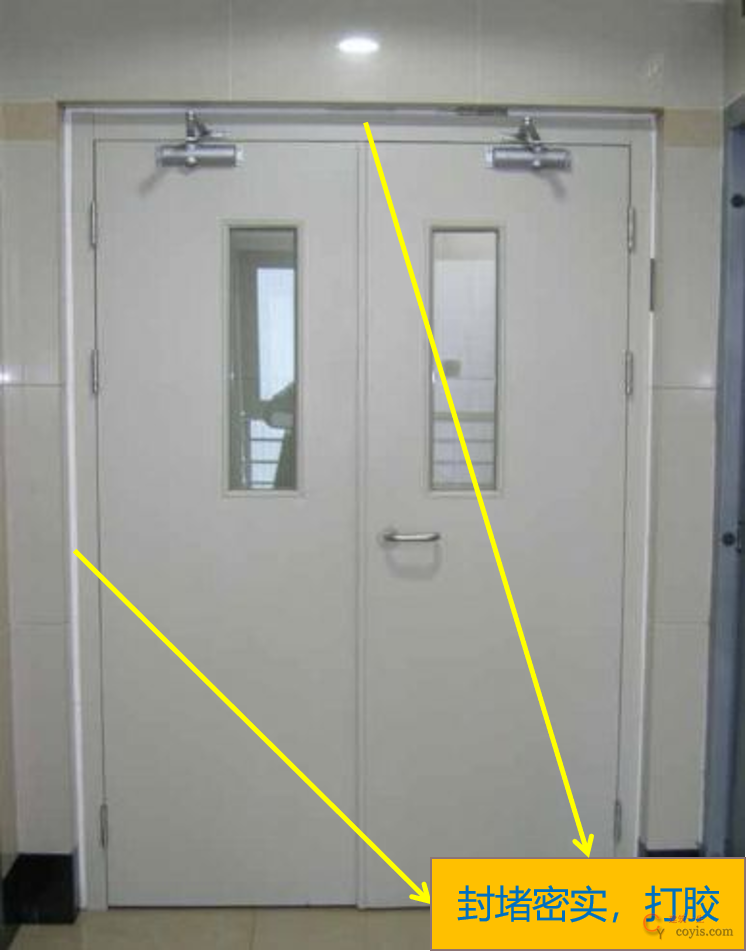

3、防火门门框封堵，不能有缝隙，关闭后应具有防烟性能。钢制防火门门框内应充填水泥砂浆。

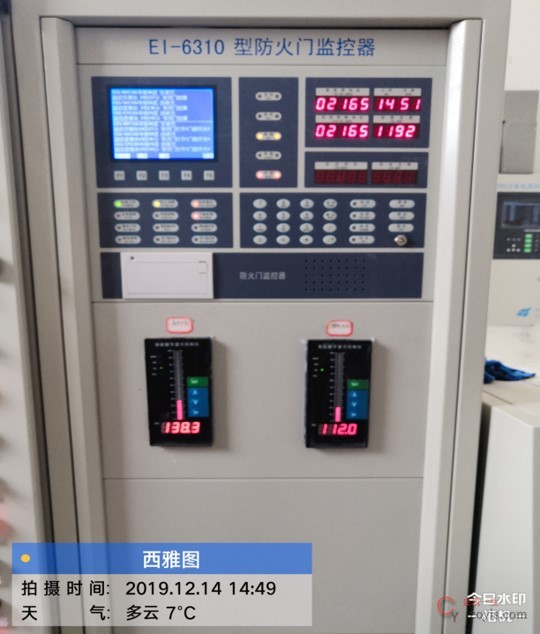

4、防火门监控系统。

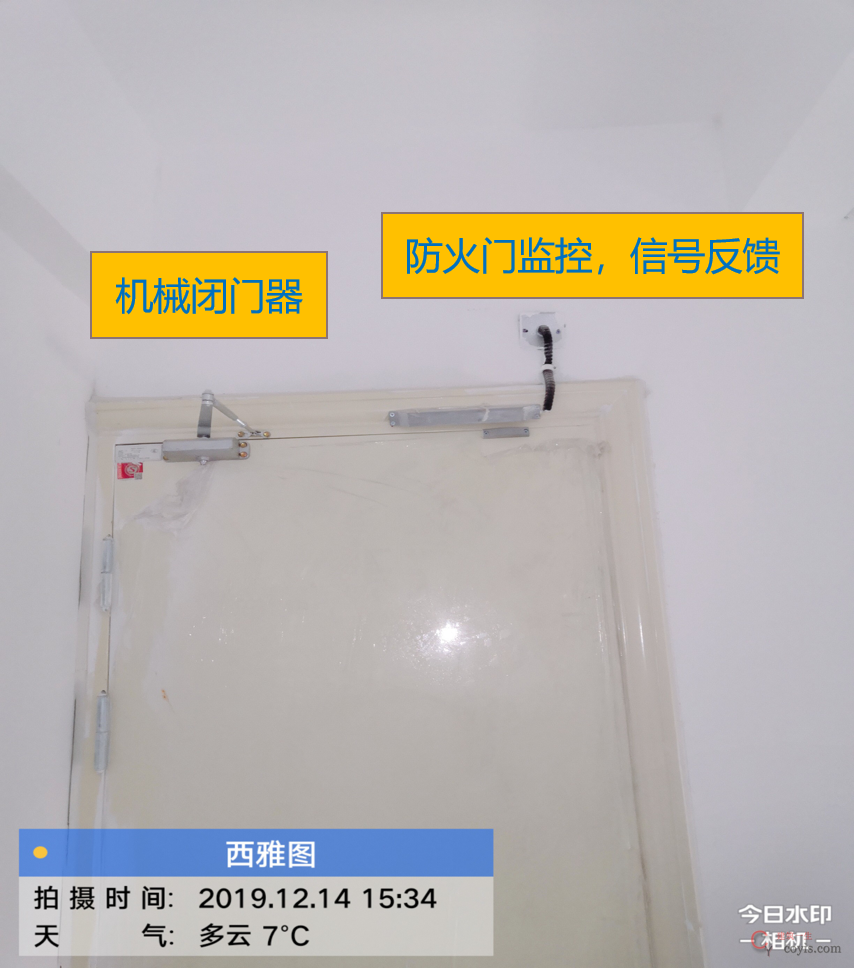

5、常闭防火门要处于关闭状态。常开防火门要有能自动关闭门扇的控制、信号反馈装置和现场手动控制装置。

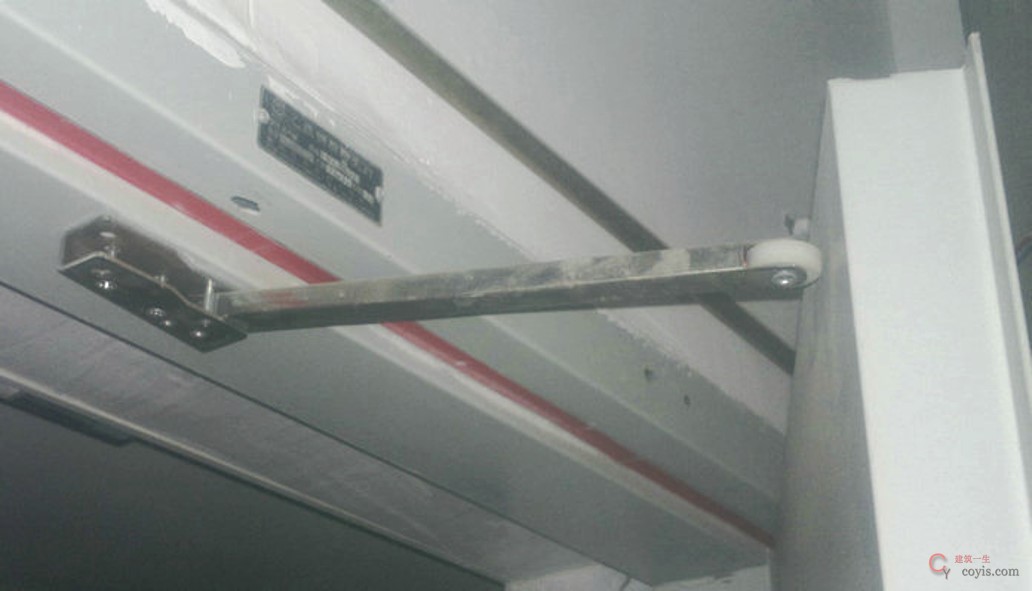

6、安装闭门器，双扇门应安装顺序器。

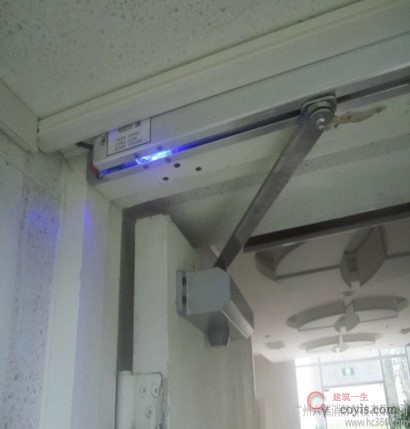

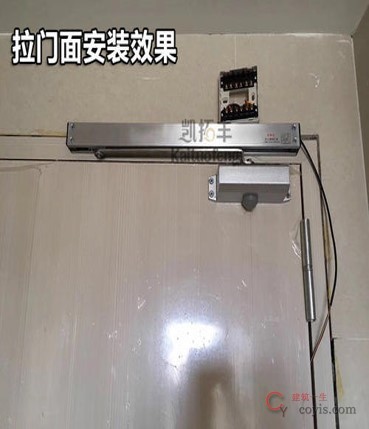

电动闭门器，可自动和手动关闭防火门，且反馈信号

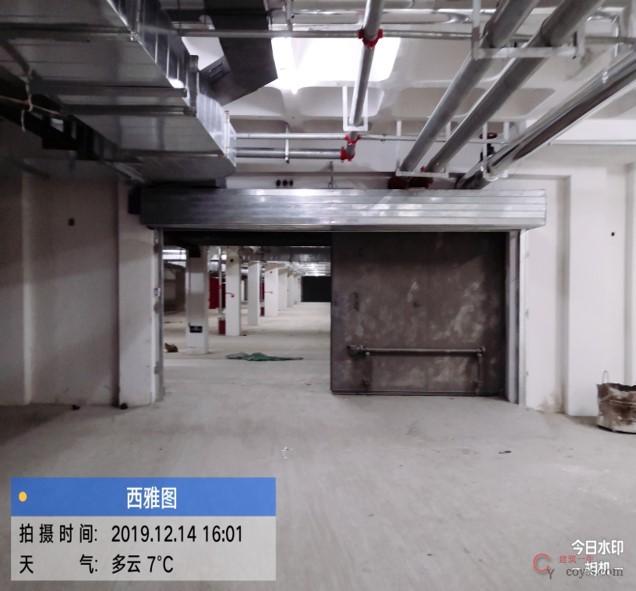

防火卷帘

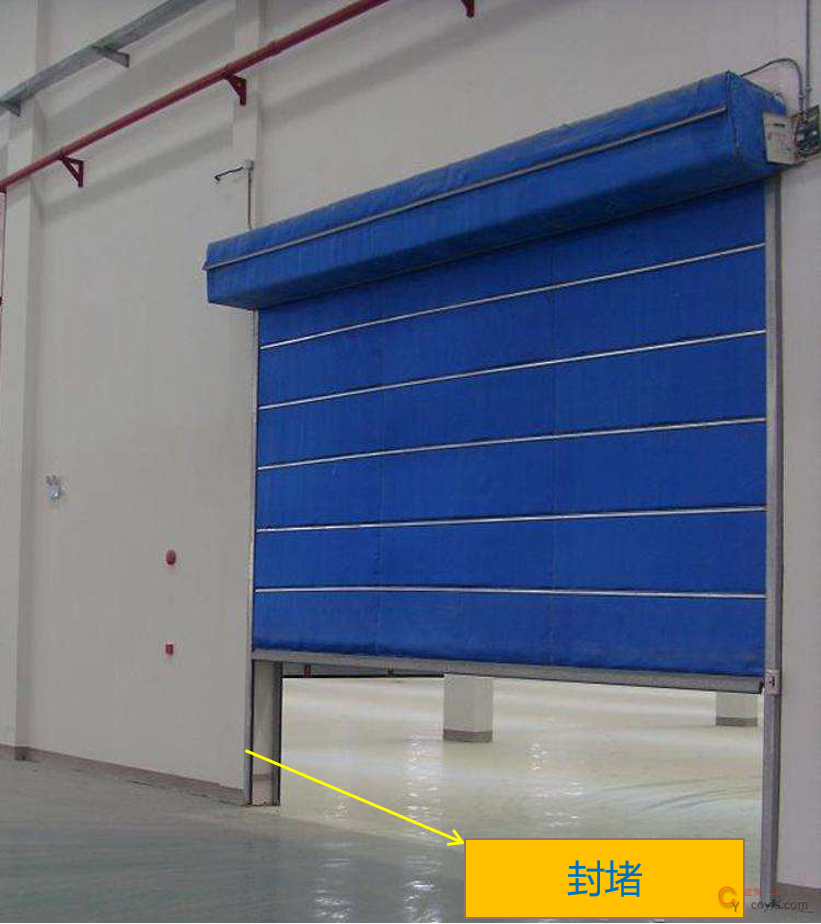

1、与楼板、梁、墙、柱之间的间隙要用防火材料封堵。

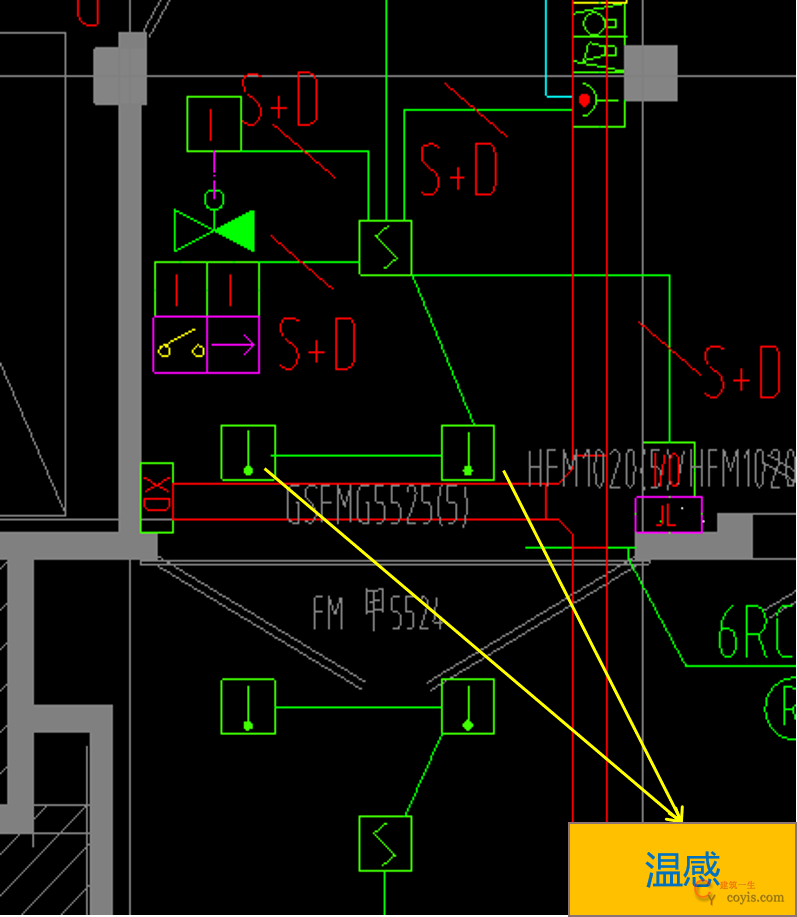

2、卷帘门两侧各设置不少于两只专门用于联动防火卷帘的温感探测器。

3、卷帘门两侧设置手动控制按钮，且控制卷帘门升降灵活。

4、当专用烟感报警后，卷帘门动作下降至1.8米，当温感报警后(60℃），卷帘门降落至地面（两步降）。

有钢质、复合材料、无机材料卷帘门

七、火灾自动报警系统

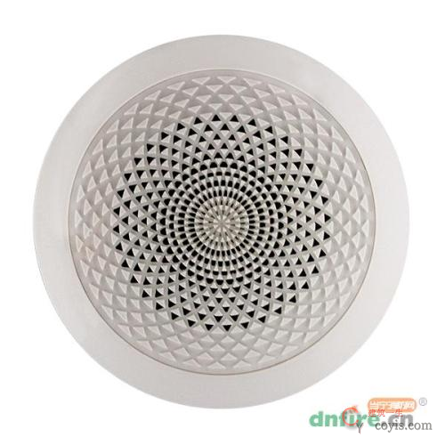

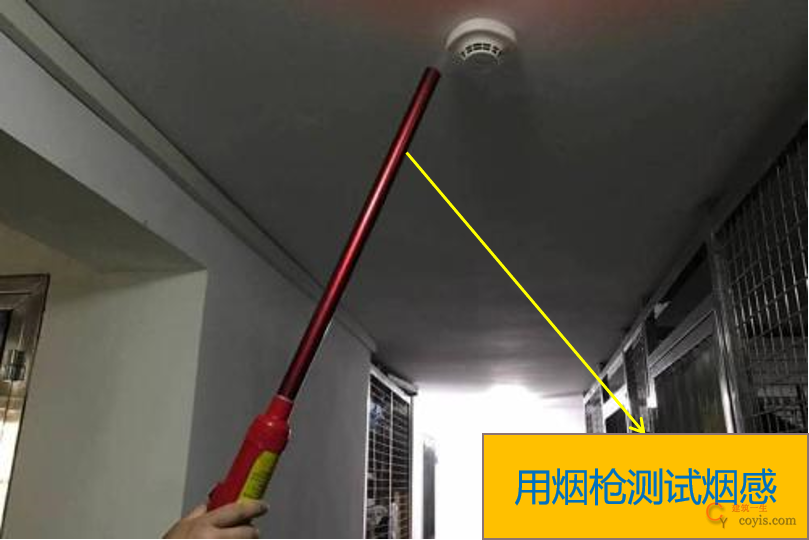

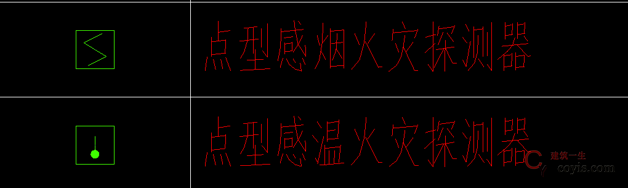

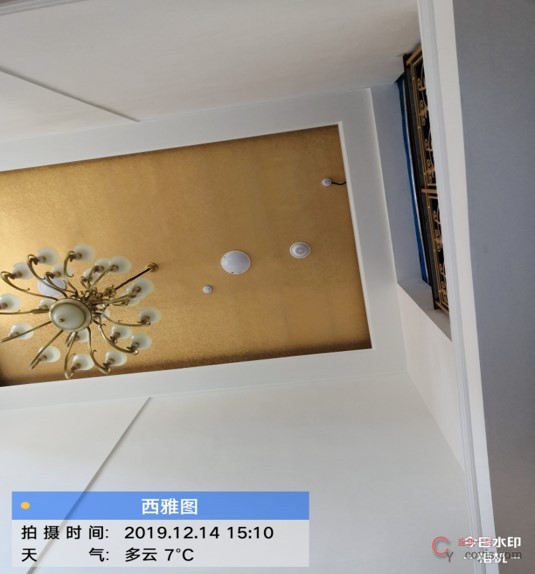

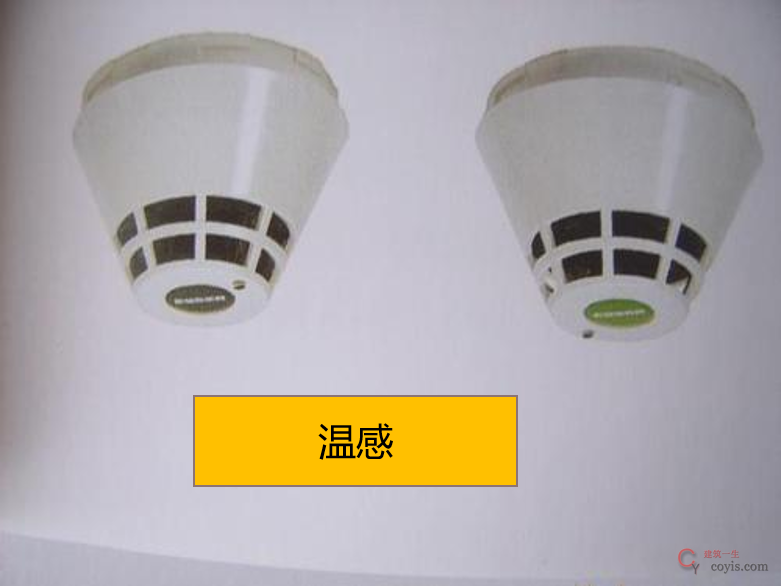

主要设备：烟感、温感、手动报警按钮、声光报警器、应急广播、消防电话、消防报警按钮、消防模块。

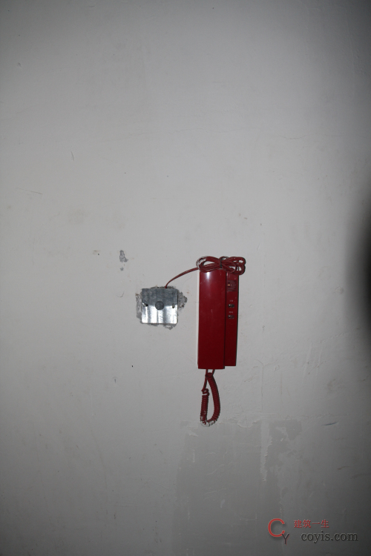

1、消防水泵房、发电机房、配变电室、风机房、消防电梯等要设置消防专用电话分机，且与主机单独连接。

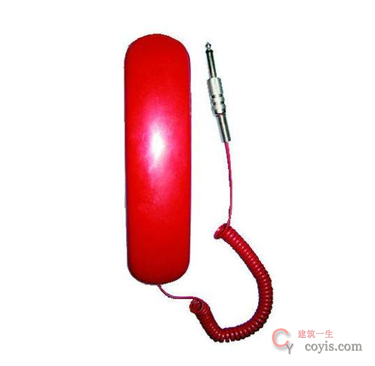

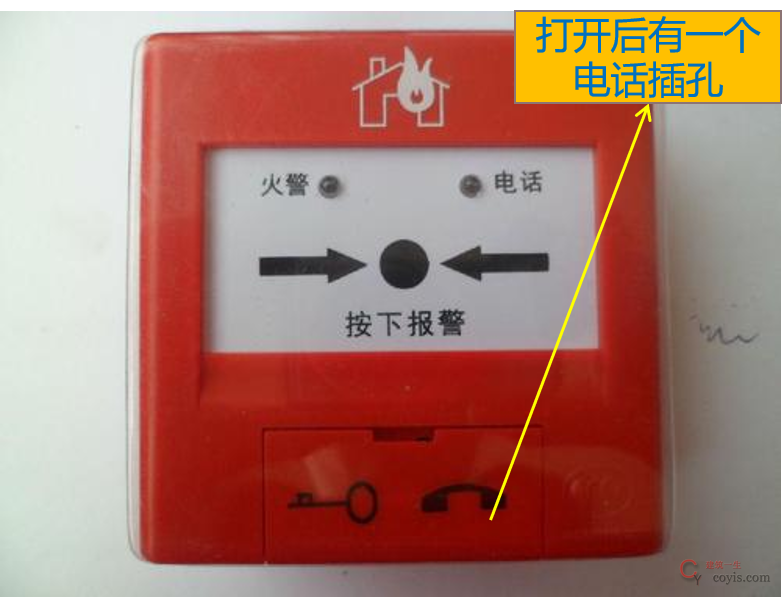

2、手动火灾报警按钮和消防按钮带电话插孔。

1、消防水泵房、发电机房、配变电室、风机房、消防电梯等要设置消防专用电话分机，且与主机单独连接。

2、手动火灾报警按钮和消防按钮带电话插孔。

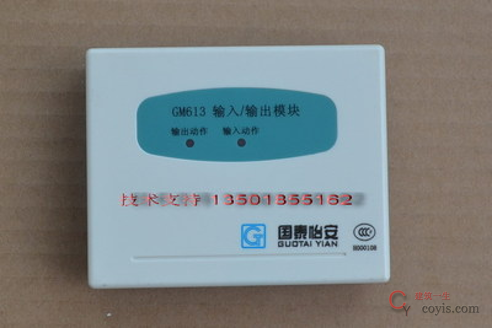

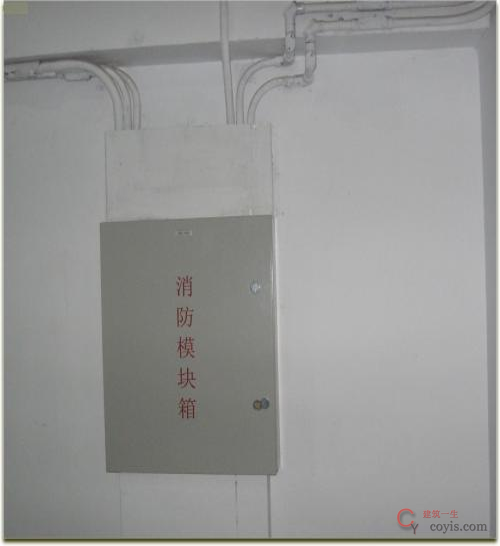

消防模块严禁设置在配电柜（箱）内。每个报警区域内的模块宜相对集中设在在本报警区域内的金属模块箱内。

八、消防救援设施

一、水泵接合器：消防水泵接合器，喷淋水泵接合器
二、室外消火栓
三、微型消防站
四、消防车道
五、救援场地

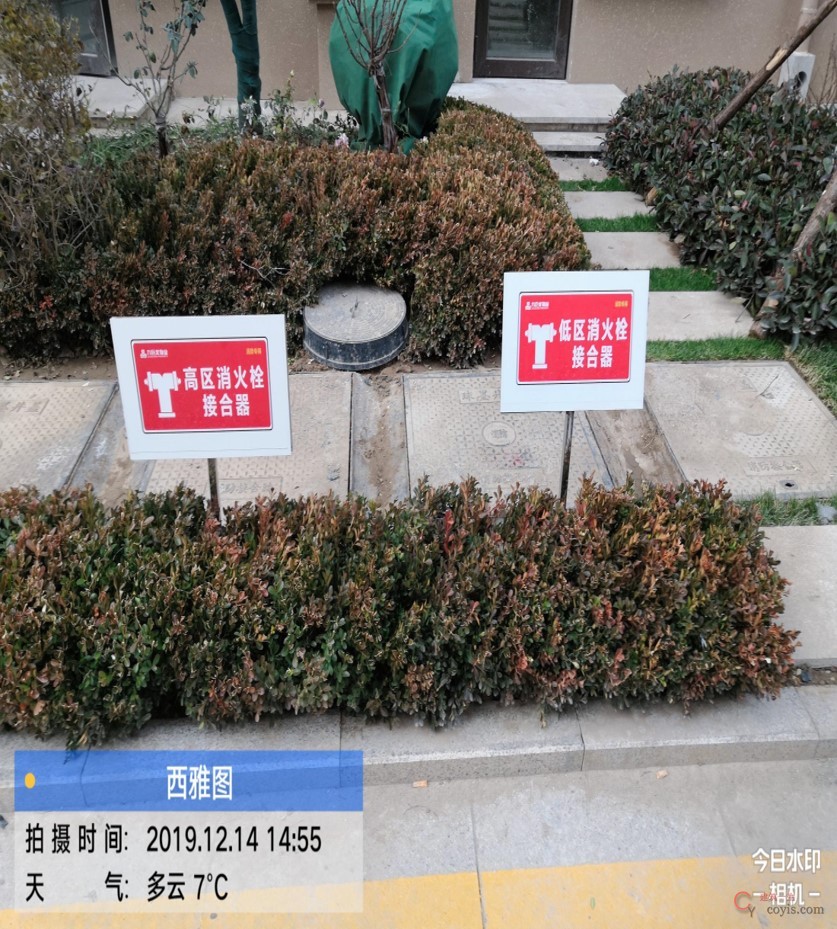

水泵接合器

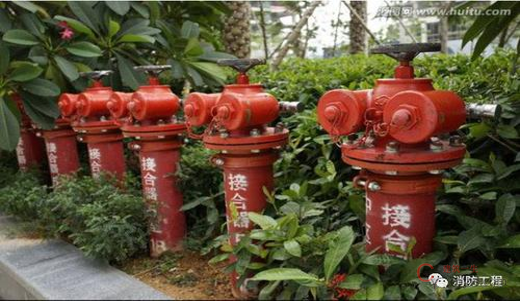

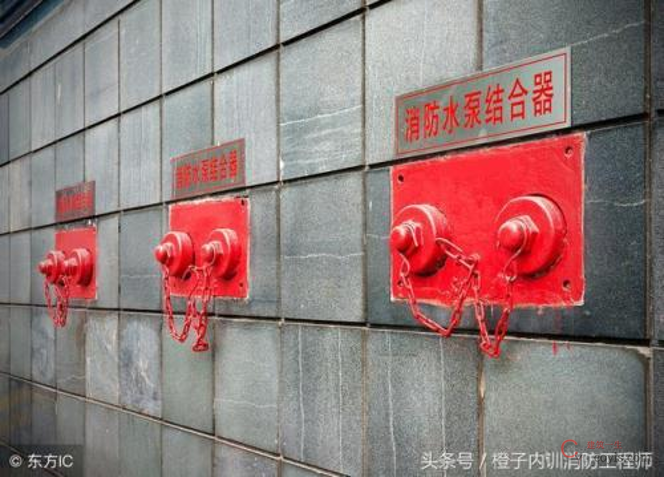

1、常见的：地上式、地下式、墙壁式

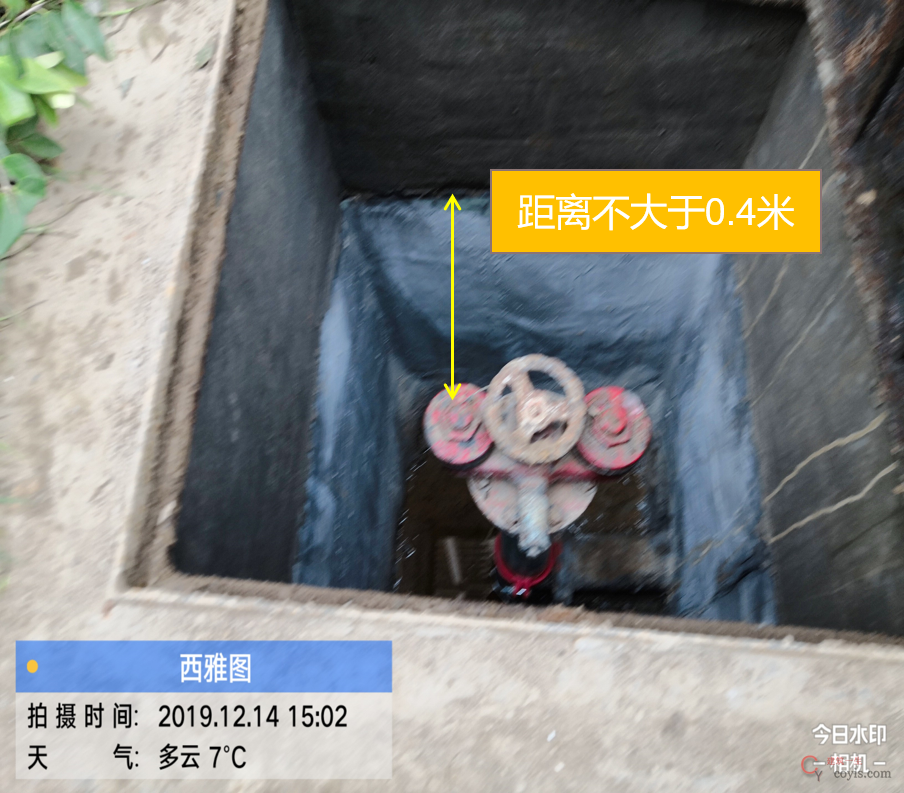

2、地下式水泵接合器进水口与井盖地面的距离不大于0.4米。
3、水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15米，并不宜大于40米。
4、水泵接合器处应设置永久性标志铭牌，并应标供水系统、供水范围，地上式接合器要保温。

室外消火栓

1、间距不大于120米，距路边不小于0.5米，并不大于2.0米。距建筑外墙间距不宜小于5米。
2、保温、永久性标志，防护。

微型消防站

1、微型消防站根据扑救初期火灾需要，配备一定数量的灭火器、水枪、水带等灭火器材；配置外线电话、手持对讲机等通信器材；可选配消防头盔、灭火防护服、防护靴、破拆工具等器材。
2、微型消防站可与消防控制室合用，也可单独设置。

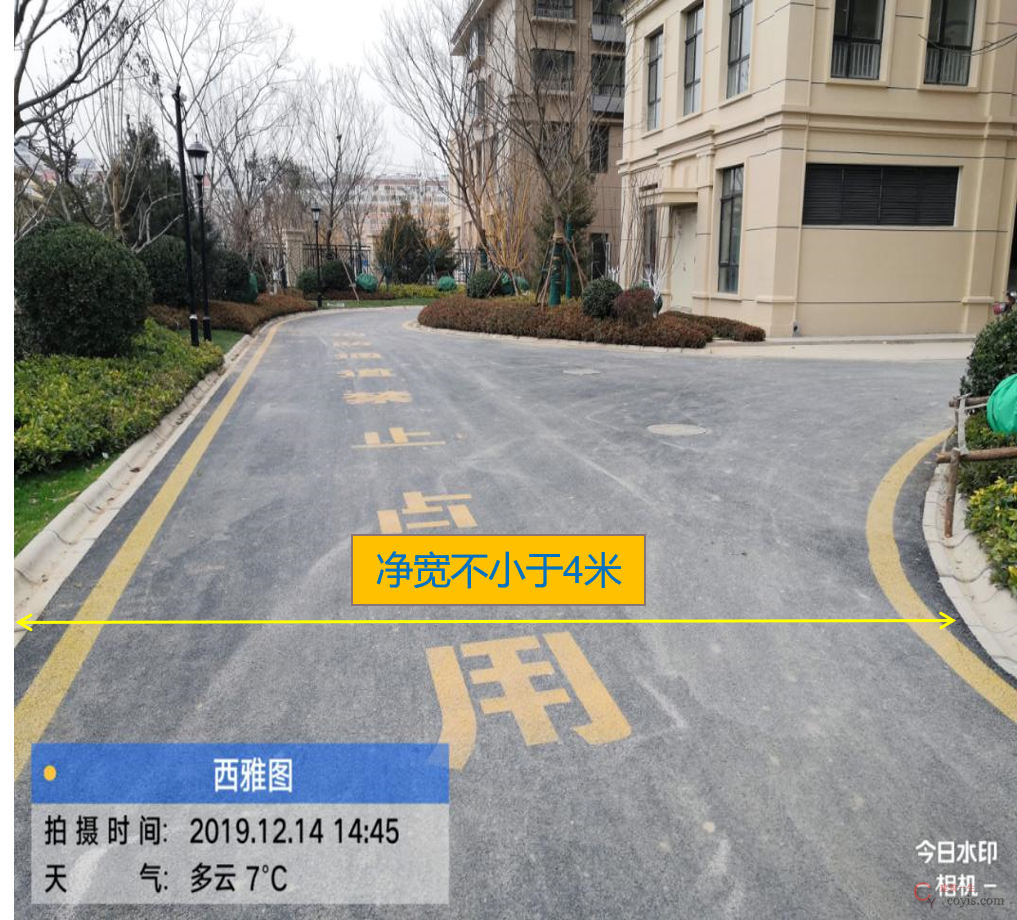

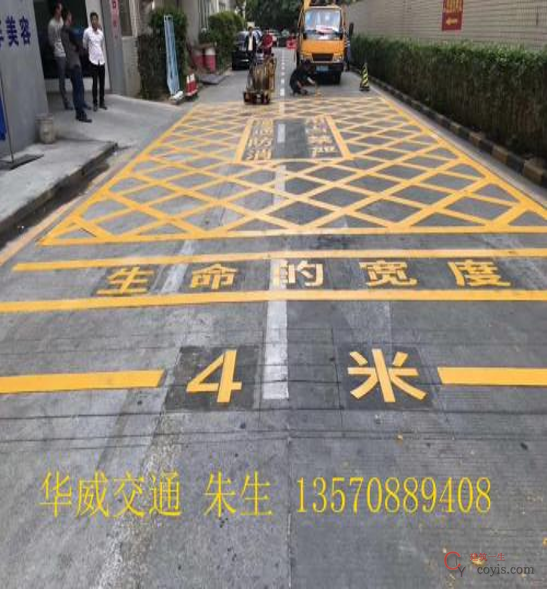

消防车道

1、消防车道的净宽度和净高度均不应小于4米，距外墙不宜小于5米。

2、转弯半径9-12米，普通消防车为9米，登高车为12米。

3、尽头式消防车道应设置回车道或回车场，回车场的面积不应小于12米*12米，高层建筑不宜小于15米*15米，重型消防车不宜小于18米*18米。

消防救援场地

1、高层建筑应至少沿一个长边或周边长度的1/4且不小于一个长边的底边连续布置消防车登高操作场地（操作场地长度与楼长等同），宽度不小于10米。坡度不宜大于3%。

2、登高操作场地距外墙不宜小于5米，不应大于10米。

3、场地及其下面的建筑结构、管道和暗沟等，应能承受重型消防车的压力。



九、封堵、线管

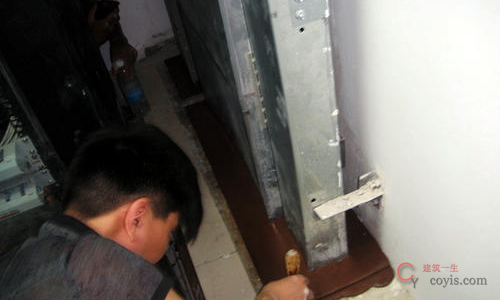

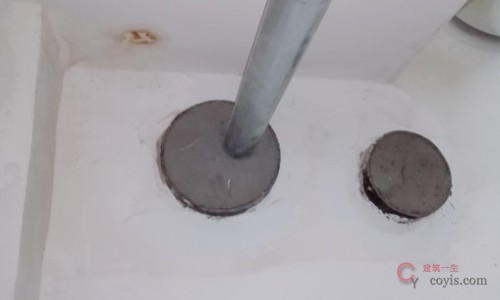

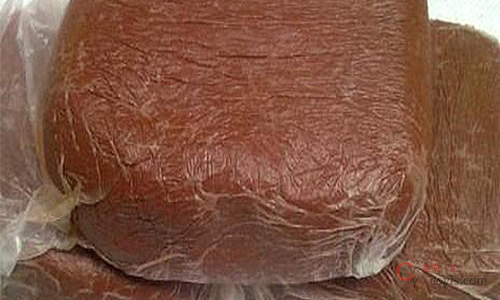

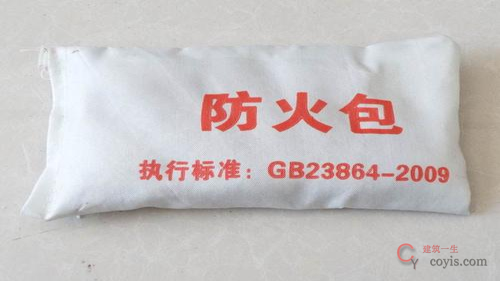

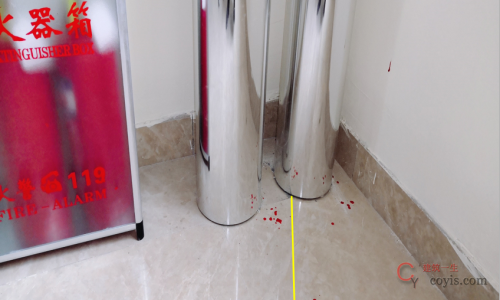

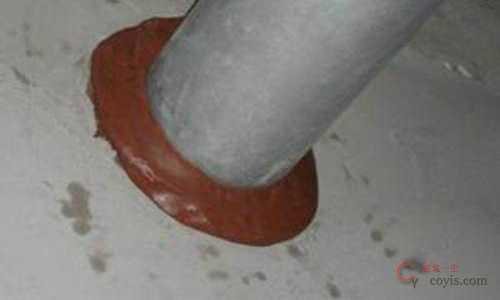

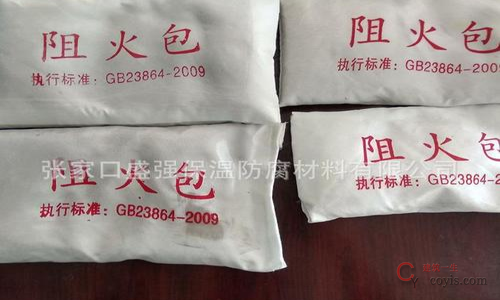

1、防火材料：防火泥、阻燃包

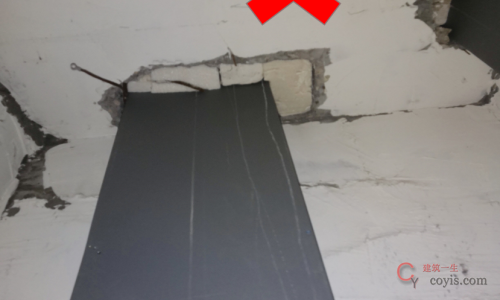

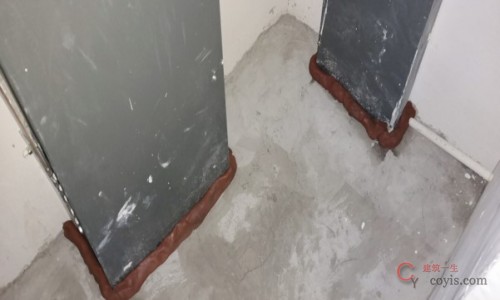

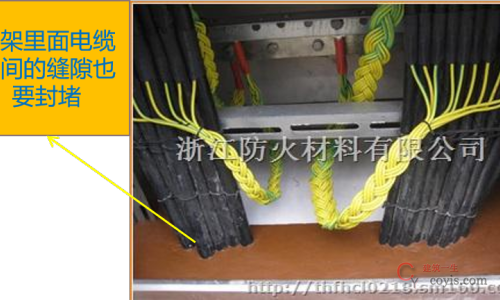

2、穿墙、穿板管道封堵，电井水井封堵（见缝就堵）
3、与消防有关的都用金属穿线管，明敷线管用钢管，短距离的可用金属软管，明敷管道刷防火漆。不可裸露明线。

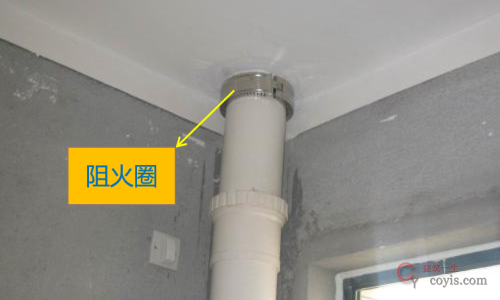

4、高层排水立管装阻火圈。

十、消防联动

一、消防联动触发信号：同一报警区域内两只及以上独立的火灾探测器或者一只火灾探测器与一只手动火灾报警按钮的报警信号作为消防联动的触发信号。

二 、消防联动后该报警区域的动作：

1、非消防电源切除（普通照明熄灭），消防应急灯点亮

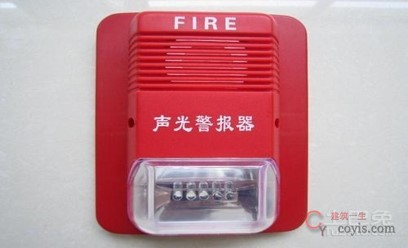

2、声光报警器亮起并发出警示信号，应急广播响起。

3、所有电梯迫降至一层，然后普通电梯断电停止使用，消防电梯可使用。

4、常开防火门自动关闭，单元门门禁自动打开。

5、排烟风机和加压送风机启动。

6、当温度达到68℃时喷淋喷水，高位水箱起作用，然后喷淋泵启动。

7、如果使用消火栓灭火，随着系统内压力下降，消防泵自动启动。

8、防火卷帘门下降至1.8米，用于挡烟、人员疏散，随着温度升高，当温感探测到60℃时，卷帘门降至地面。

最后：严格按照图纸和规范来施工。
