1. 设计要求：

本工程采用抗震支吊架系统，请根据深化设计提供的图纸及安装材料表等进行安装。

2. 材料要求：

符合 CJ/T476-2015《建筑机电设备抗震支吊架通用技术条件》及 CECS 420:2015《抗震支吊架安装及验收规程》

1) 槽钢及全螺纹吊杆：槽钢无明显变形，两端切口应保持齐平，无切割倾斜现象。全螺纹吊杆无严重变形，外螺纹无明显损坏现象

2) 连接件及管卡：连接件无明显变形及表面磨损现象，镀层均匀；有焊接的零件，焊缝应平整，无气泡现象。管卡弧形需匀称无变形现象，焊接处符合相关质量标准。

3) 其他材料：弹簧螺母、六角螺栓（8.8 级）、六角螺母、内衬垫、喷锌剂等。

3. 安装工具：

1) 三相切割机、水平校准仪、扭力扳手及套筒配件

2) 六角开口扳手（14、16、18、19、24）、锤子、卷尺、手磨机

3) 卷尺、线坠、角尺

4. 施工条件：

1) 建筑土建施工基本完成，机电安装条件已经具备（或已基本安装完成）的情况下即可开始抗震支吊架的安装。

2) 安装时应确认工作面是否具备安装支吊架的条件

3) 具体工期依据工程进度计划。

5. 施工工艺：

1) 安装前仔细阅读施工图纸，并进行现场勘查并与施工图进行比对。同时要配合其他工种的安装进度。

2) 按施工图纸勘查现场后，需进行放线、定位的工作。同时标记出管道、桥架、风管等

吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。

3) 多种管线集中在一起时，要按照小让大，有压让无压，常温让保温的原则。

4) 支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。

6. 支架安装：

抗震支架的形式主要有四种：单水管系统、单风管系统、单桥架系统、组合系统。现对这四种支架的安装步骤进行简要的说明：

一、单管的安装步骤：

根据单管的安装类型，单管的安装步骤主要包括：测量、锚栓定位→切料→主吊的安装→ 斜撑的安装→加劲装置的安装

1） 测量

主要是测量所要安装的管道距楼板的高度，确定全螺纹吊杆的长度、加劲槽钢的长度及斜撑槽钢的长度，确定膨胀锚栓的位置。

2） 切料

根据 1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂， 避免切口腐蚀。

3） 主吊的安装

根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓、全螺纹吊杆及马蹄形管夹。

4）斜撑的安装

定位斜撑膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑。

5）加劲装置的安装

安装加劲装置时，间距应该满足相应的要求。附安装完成后图例：

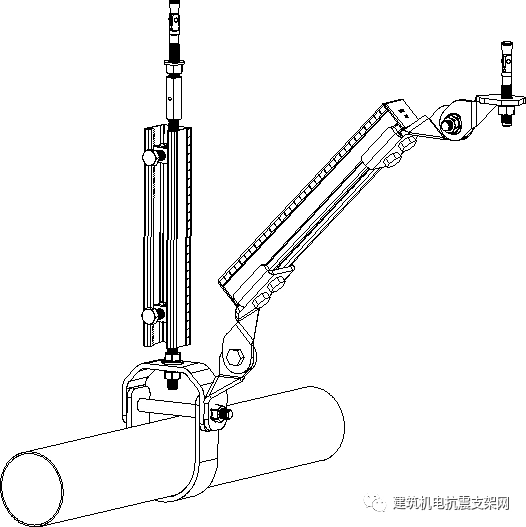

 单管侧向支架

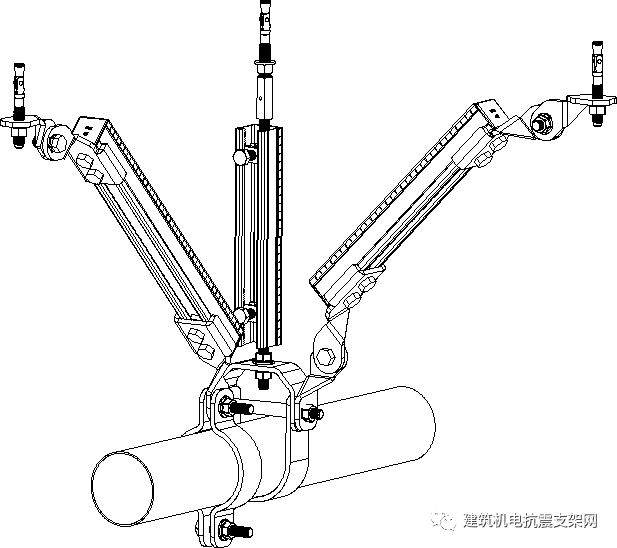

 单管双向支架

二、风管的安装步骤：

以矩形风管为例，根据风管的外形，选择对应的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装

1） 测量

主要是测量所要安装的风管规格及风管底距楼板的高度，来决定全螺纹吊杆的长度、上下两根横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度，确定膨胀锚栓的位置。

2） 切料

根据 1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂， 避免切口腐蚀。

3） 主吊的安装

根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓及全螺纹吊杆。

4）横梁的安装

安装上下两根横梁，其中下横梁须拧紧，进而安装限位组件，上横梁维持松弛状态。

5）斜撑的安装

定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑，上横梁也须安装拧紧。

6）加劲装置的安装

安装加劲装置时，间距应该满足相应的要求。附安装完成后图例：

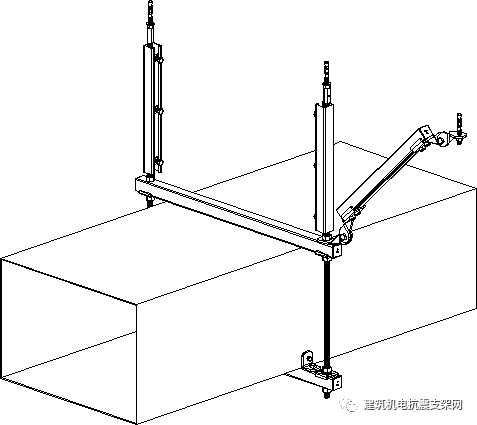

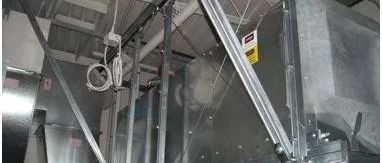

 风管侧向支架

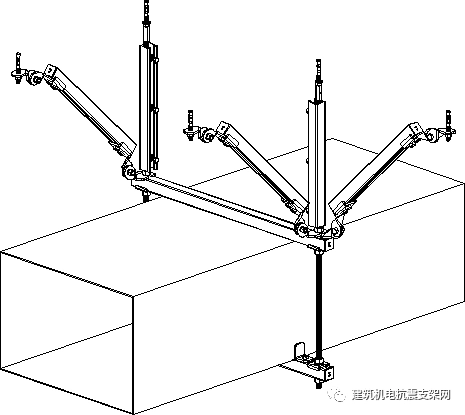

  风管双向支架

三、桥架的安装步骤：

根据桥架的外形，选择对应的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装

1） 测量

主要是测量所要安装的桥架规格及桥架底标高距楼板的高度，来决定全螺纹吊杆的长度、横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度；确定膨胀锚栓的位置，以便进行钻孔。

2） 切料

根据 1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂， 避免切口腐蚀。

3） 主吊的安装

根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓及全螺纹吊杆。

4） 横梁的安装

安装横梁槽钢，进而安装限位组件。

5）侧向、纵向支撑的安装

定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑。

6）加劲装置的安装

安装加劲装置时，间距应该满足相应的要求。附安装图例：

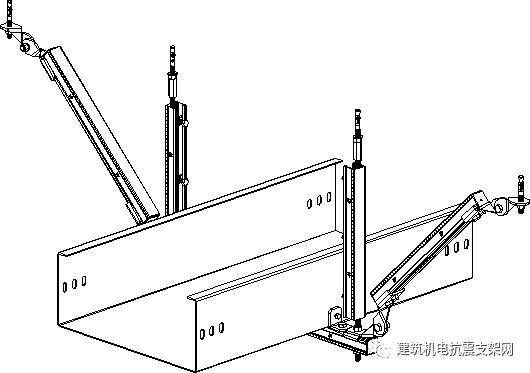

桥架侧向支架

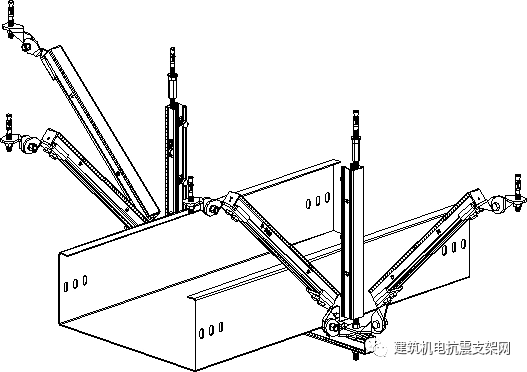

桥架双向支架

4） 组合的安装步骤：

组合的种类有很多，但是安装的步骤基本一致，现已水管组合为例来进行安装，根据组合的安装形式，选择对应的抗震支吊架进行安装，安装的步骤主要包括：测量、锚栓定位→切料

→主吊的安装→横粱槽钢的安装、水管的固定→侧向、纵向支撑的安装→加劲装置的安装

1）测量

主要是测量所要安装的水管的间距及水管底标高距楼板的高度，来决定全螺纹吊杆的长度、横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度；确定膨胀锚栓的位置，以便进行钻孔。

2） 切料

根据 1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂， 避免切口腐蚀。

3） 主吊的安装

根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓及全螺纹吊杆。

4）横粱槽钢的安装、水管的固定

安装横梁槽钢，用 P 型夹或者Ω型夹固定水管在横梁槽钢上

5）斜撑的安装

定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑。

6）加劲装置的安装

安装加劲装置时，间距应该满足相应的要求。附安装图例：

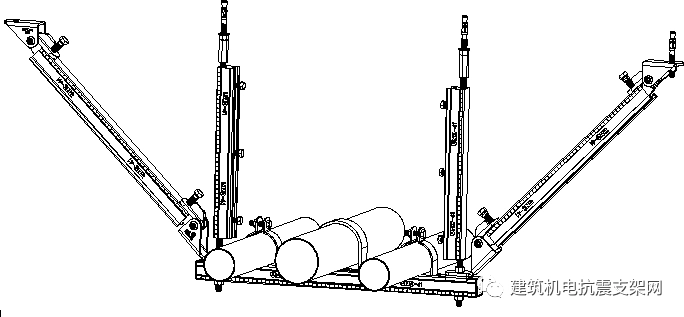

 组合侧向支架

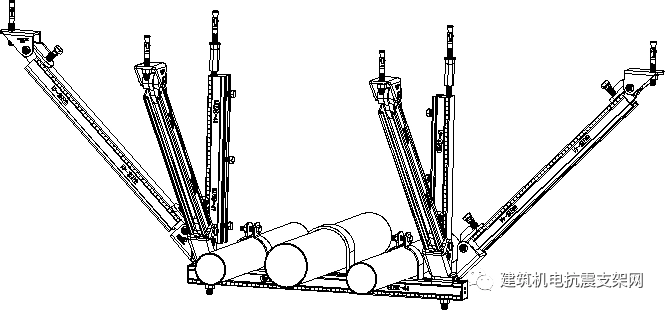

 组合双向支架

7. 管道安装注意事项 ：

1) 管道安装时不可在支吊架上拖拽，要轻拿轻放，防止破坏支吊架。

2) 抗震支吊架斜撑的安装垂直角度宜为 45º，且不得小于 30º。

3) 支吊架横杆在吊装管道时可临时上下调节，管道就位再重新紧固。

4) 安装管道操作人员在脚手架上作业，不可坐、站在支吊架上，不可将支吊架作为脚手架或固定物使用。

8. 质量标准要求

1) 抗震支吊架安装时应保证横杆及竖杆的横平竖直，不允许出现歪曲及扭曲变形的现象

2) 槽钢切割时切口应平整，切割后应需做补锌防腐处理；连接节点处的扭力应符合施工规范要求。

9. 成品保护：

1) 切割好用于安装的材料应放置在独立的区域并保证在搬运、安装的过程中不会发生磨损、变形的现象。

2) 未安装完成的支吊架不能作为支撑物或者悬挂保护物使用。已完成的支吊架或正在进行施工的支吊架应悬挂带有醒目说明性文字的标识以提醒其他工种注意成品保护。

10. 安全要求：

1) 施工人员应穿戴：安全带、安全帽、安全鞋及相应的施工服装；特殊工种如焊接、切割、钻孔等需佩戴防护眼镜

2) 其他安全要求请参考国家安全施工规范的相关要求。

11. 附录：

1 抗震支吊架【仓储要求】

2 抗震支吊架【检查指南】

3. 抗震支吊架【验收标准】

4. 抗震支吊架【维护指南】
