抗震支吊架已在我国建筑业推行应用了数年，但是多数项目上由于缺乏经验，面对抗震支吊架的验收时不知所措，本文就基于最新《抗震支吊架安装及验收标准》T/CECS420-2022，学习一下抗震支吊架进场检验和工程验收的实施要点。

抗震支吊架验收新规

抗震支吊架的验收分为进场检验和工程验收两个环节。

一、进场检验

1、所有材料进场时，包装应完好无损，并应附有包装分件名称、图号、数量的详细装箱单、合格证，清单与材料应相符。

2、抗震支吊架产品运抵现场后，应提供下列技术资料：

（1）产品出厂质量检验证明、产品合格证、质量保证书；
（2）第三方检测机构出具的检测报告；
（3）原材料质量检验报告；
（4）进口材料商检证明等质量证明文件。

3、材料进场后，应在建设单位或专业监理人员的监督下，由施工单位按产品检验标准分类抽样检验。

4、抗震支吊架下列部位的特性应组织复检或现场试验，并应符合下列规定：

（1）槽钢尺寸、齿牙深度、连接构件尺寸的检测方法应符合现行国家标准《产品几何技术规范(GPS)光滑工件尺寸的检验》GB/T 3177的有关规定；
（2）抗震连接构件或斜撑组件力学性能的检测方法，应符合现行国家标准《建筑抗震支吊架通用技术条件》GB/T 37267的有关规定；
（3）锚栓承载力性能的检测方法应符合现行行业标准《混凝土用机械锚栓》JG/T 160的有关规定；
（4）螺杆性能等级的检测方法应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1的有关规定。

5、抗震支吊架材料，材质及表面处理方式应符合技术文件及现行国家标准《建筑抗震支吊架通用技术条件》GB/T 37267的有关规定。

6、抗震连接构件及管道连接构件板材厚度不应小于5mm，槽钢厚度不应小于2mm。

7、抗震支吊架材料采用的防腐措施应符合设计文件的规定。

8、槽钢性能应符合现行国家标准《装配式支吊架通用技术要求》GB/T 38053的有关规定。

9、锚栓应符合现行行业标准《混凝用机械锚栓》JG/T 160、《混凝土结构后锚固技术规程》JGJ 145 的有关规定。

10、槽钢、连接件管夹、锚栓等材料配件应有企业永久商标标识。

二、工程验收

【一般规定】

1、抗震支吊架工程的验收应由建设单位或监理单位组织设计单位、施工单位、供货单位共同参加。

2、施工单位应严格对施工工序进行质量控制，检验批、分项工程的质量验收均应在施工单位自检合格的基础上进行。

3、隐蔽工程应在隐蔽前进行验收，验收合格后方可继续施工。

4、抗震支吊架工程竣工验收时，应提供下列文件资料：

（1）抗震支吊架的竣工图、计算书、设计变更文件及其他设计文件；
（2）抗震支吊架构件、组件及其他附件的产品质量合格证书，第三方检测报告，进场验收记录；
（3）施工过程中重大技术问题的处理文件、工作文件和变更记录；
（4）隐蔽工程验收及中间试验记录，检验批、分项工程质量验收记录；
（5）其他质量保证资料。

5、抗震支吊架安装工程检验批划分应符合下列规定：

（1）设计、材料和施工条件相同的抗震支吊架工程中，同层套数大于或等于1000套时，应按每10%划分为一个检验批；同层套数小于1000套时，每100套应划分为一个检验批。
（2）所有标准层应划分为一个独立检验批，除标准层外，其他楼层不足100套也应划分为一个独立的检验批。
（3）机房工程中的抗震支吊架应划为一个独立检验批。

6、当抗震支吊架安装质量不符合要求时应进行整改，整改后的抗震支吊架应全数检验。

7、抗震支吊架施工质量验收记录应按本标准附录B的规定执行。

【主控项目】

1、抗震支吊架数量应符合设计文件的规定。
检查数量：全数检查。
检验方法：现场核对。

2、抗震支吊架位置应符合设计文件的规定。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：现场核对。

3、抗震支吊架型号规格应符合施工图纸的规定。
检查数量：全数检查。
检验方法：现场核对。

4、抗震支吊架配件选型应符合施工图纸的规定。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：现场核对。

5、抗震斜撑与吊架安装距离应符合设计文件的规定，且不得大于0.1m。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：尺量检查。

6、抗震斜撑竖向安装角度应符合设计文件的规定，且不得小于30°。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：角尺检查。

7、抗震支吊架与结构的连接，吊杆与槽钢的连接，螺栓螺母与连接件的扭矩应符合设计文件的规定，安装应牢固。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：力矩扳手检查。

8、抗震支吊架锚栓的安装应符合设计文件的规定，锚栓套管不能超出混凝土安装平面。
检查数量：每检验批总数量的10%，且不少于3套。
检验方法：观察检查。

9、抗震支吊架锚栓的承载力应符合设计文件的规定。
检查数量：每检验批总数量的1%，且不少于5个。
检验方法：拉拔试验。

【一般项目】

1、抗震支吊架安装后应横平竖直，不应出现扭曲变形。
检查数量：全数检查。
检验方法：观察检查。

2、抗震支吊架构件表面应平整、洁净、无起泡、分层现象。
检查数量：全数检查。
检查方法：观察检查。

3、抗震支吊架整体表面、侧面应平整，无明显压扁或局部变形等缺陷。
检查数量：全数检查。
检查方法：观察检查。

4、扭剪螺栓不得与带背孔槽钢连接。
检查数量：全数检查。
检查方法：观察检查。

附、抗震支吊架验收清单范例

下面分享一个工程项目拟定的抗震支吊架验收清单，供大家参考，具体应根据规范及各地区住建局要求为准。

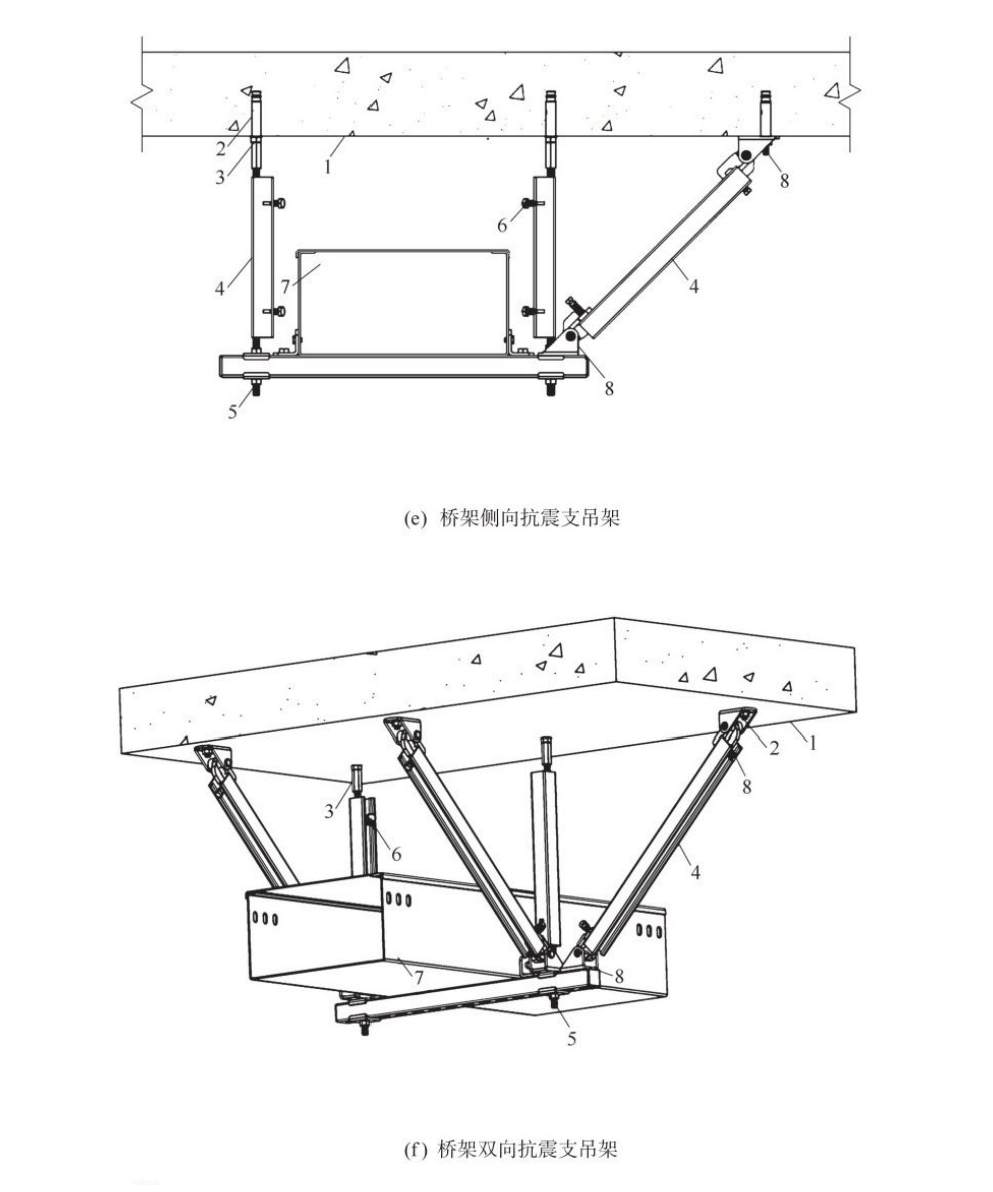

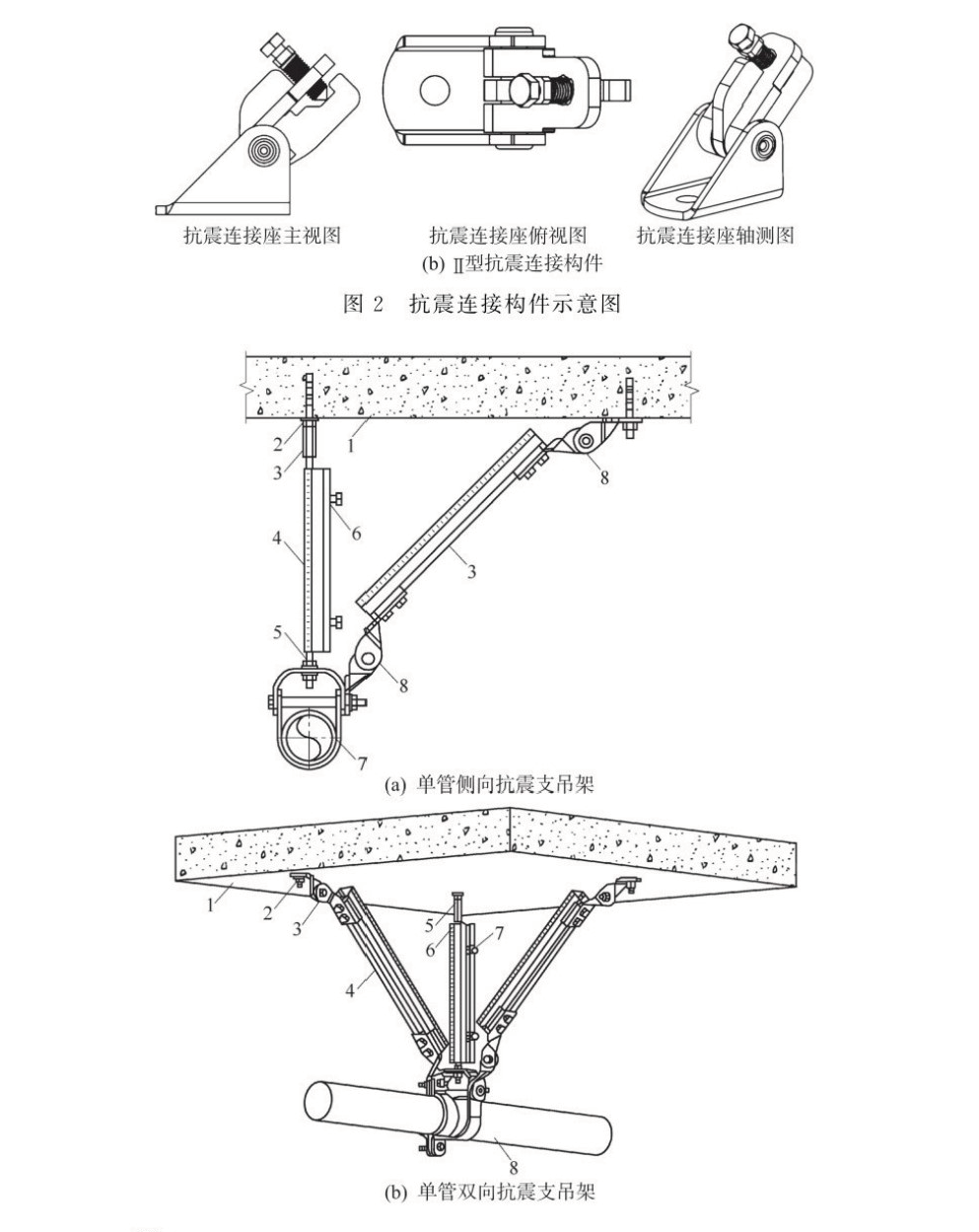

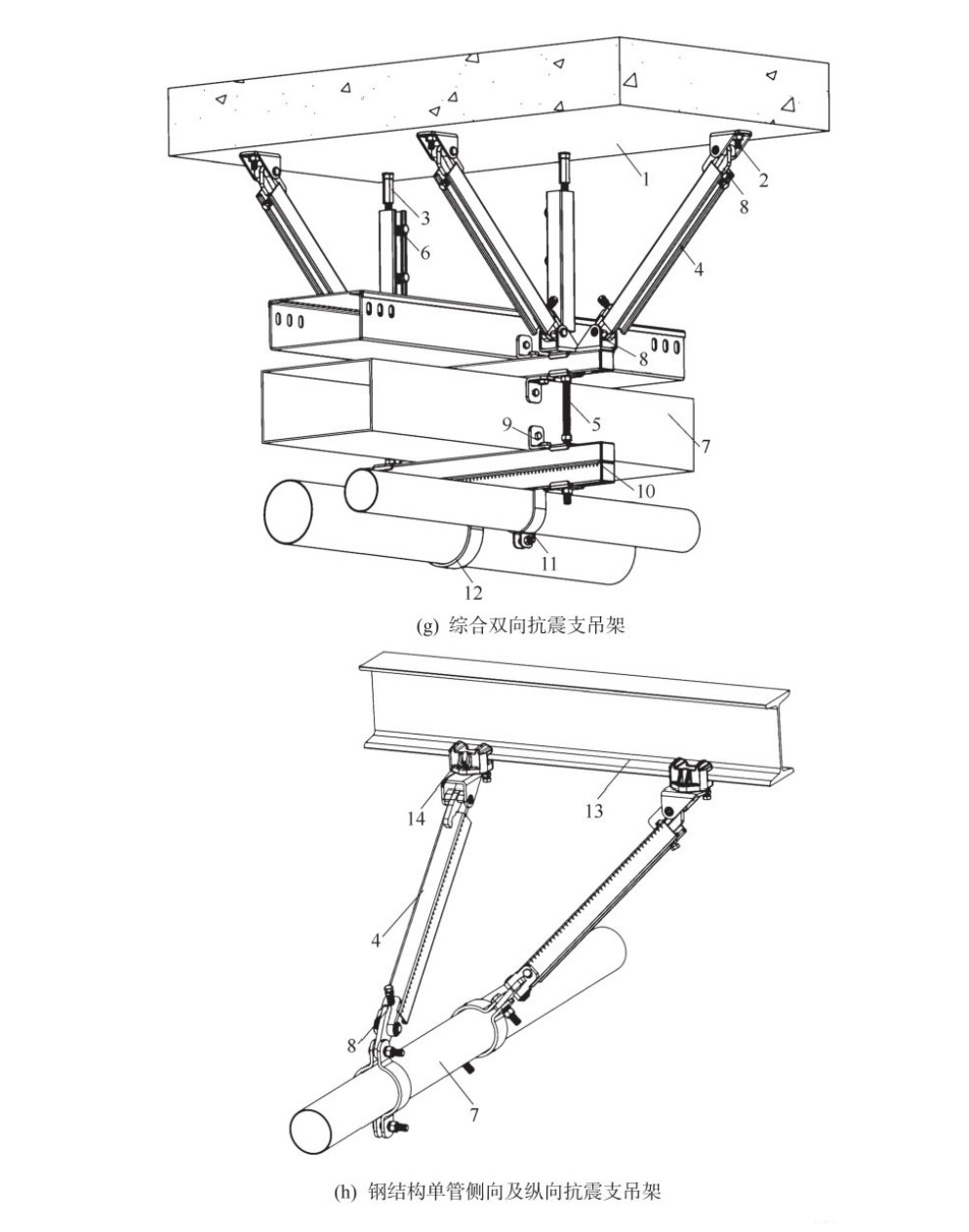

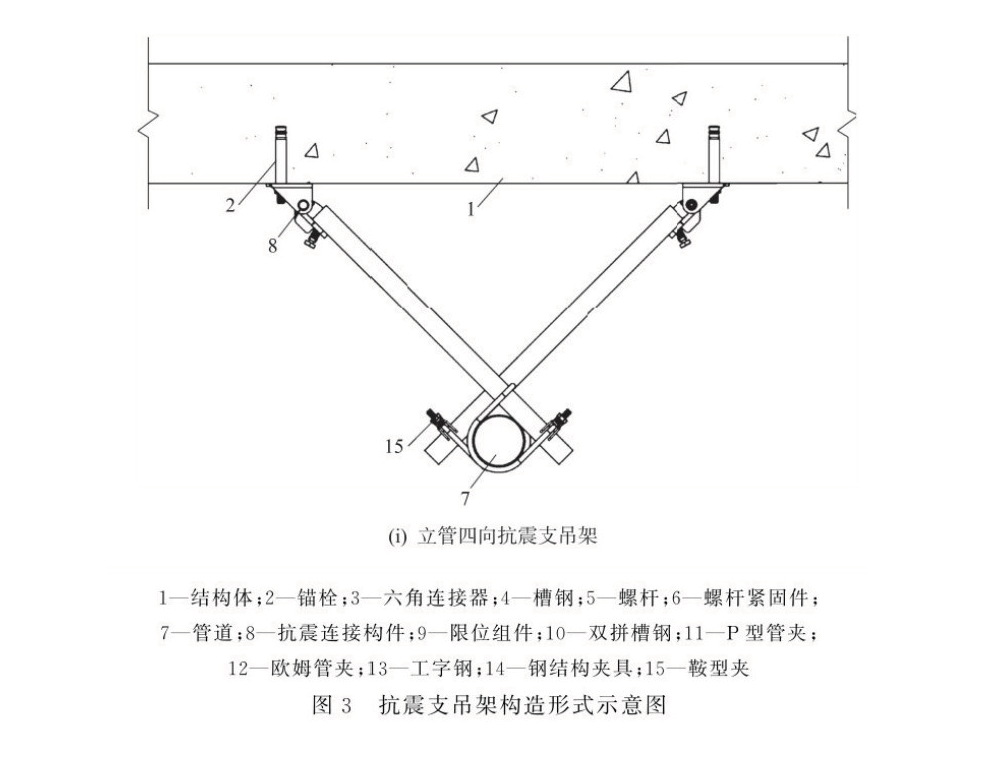

附、抗震支吊架构造示意图

抗震支吊架是由锚固体、加固吊杆、抗震连接构件及斜撑组成，根据被保护管线的不同，抗震支吊架有多种构造形式：
