盘扣架=轮扣架?工程人要清楚!

来源:建筑工程鲁班联盟、建筑一生

盘扣式脚手架和轮扣式脚手架同属于承插型脚手架家族,表面看起来相似,没实际应用过盘扣架和轮扣架的朋友,容易混淆两种架体,殊不知其存在很大差异!盘扣式脚手架与轮扣式脚手架究竟有什么不同?为什么盘扣式脚手架能逐渐替代轮扣式脚手架?下面我们就来看看盘扣和轮扣脚手架的差别。

一、盘扣式脚手架

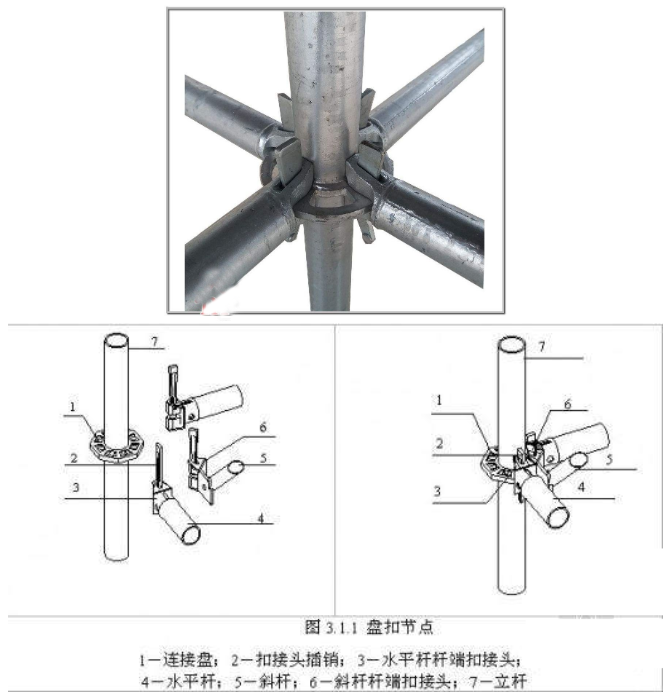

盘扣式脚手架立杆采用套管承插连接,水平杆和斜杆采用杆端扣接头卡入连接盘,用楔形插销连接,形成结构几何不变体系的钢管支架。

盘扣式脚手架支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。根据其用途可分为模板支架和脚手架两类。图片

二、轮扣式脚手架

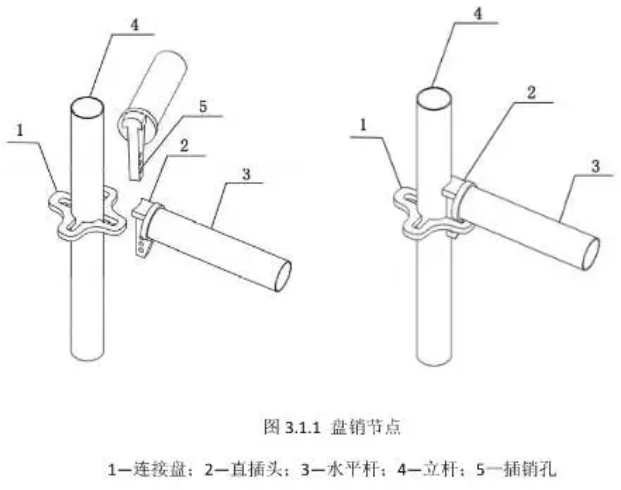

轮扣式脚手架立杆采用套管承插连接,水平杆采用杆端焊接楔形直插头插入立杆连接盘,水平杆和竖向剪刀撑采用扣件式钢管与立杆或水平杆固定,形成的模板支架。
轮扣式脚手架是在扣件式脚手架的基础上,将纵横向水平杆与立杆连接方式改为轮盘加插销自锁的形式。


三、盘扣架与轮扣架的五点区别

第一、出生不同

盘扣架:盘扣式脚手架引进于欧美国家,是国际主流的脚手架连接方式,是脚手架的升级产品。

轮扣架:轮扣式脚手架属于一般性能的脚手架,是盘扣架的简化产品。

盘扣架是从国外引进的先进工艺,而轮扣架是国内衍生出来的,目前只被少数地区正式承认。

第二、外型不同

盘扣架:立杆承接花盘为8孔,其中4个孔安装斜撑,热镀锌工艺面层。

轮扣架:立杆承接花盘为4孔,无斜撑孔位,油漆面层。

盘扣架和轮扣架的外型基本一致,它们最大的差别就是承接花盘的位置,盘扣式脚手架是8个孔,轮扣式脚手架是4个孔。其次是表面工艺,盘扣式脚手架是热镀锌,轮扣式脚手架是刷漆,使用一段时间就需要翻新,而盘扣架外型更加美观!

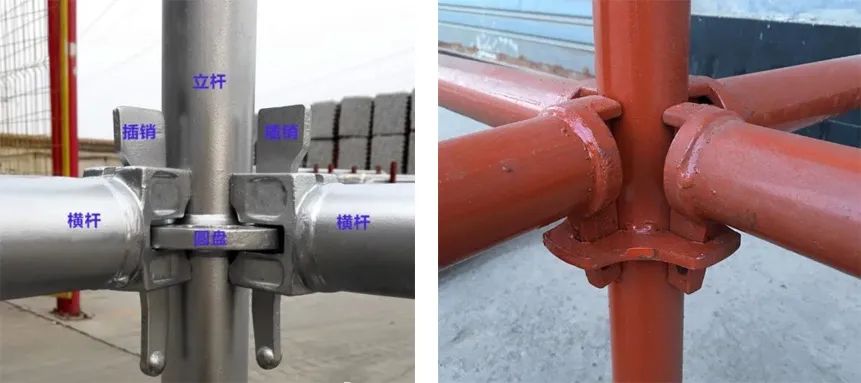

△  盘扣式                                               △  轮扣式

第三、组成成分不同

盘扣架:盘扣式脚手架组成成分全部采用低合金结构钢(国标Q345B)。

轮扣架:轮扣式脚手架组成成分一般采用碳钢(国标Q235)材质的材料。

盘扣架材质强度是轮扣架强度的1.5倍左右,所有组成构件采用热镀锌防腐工艺,高强防腐,使用寿命长。

第四、构造方式不同

盘扣架:节点连接方式采用插销式的连接方式,自带斜撑,造型完美。

轮扣架:节点连接方式是同轴心承插,节点在框架平面内的连接。

盘扣架设计特点更加先进,能使各杆件传力均通过节点中心,使用更加安全!


第五、适用范围不同

盘扣架:因自带稳定体系,盘扣架可广泛用于室外高支模、高承重结构支撑体系!市政桥梁、水利、电力、房建所有场合都能使用,因其高承重性能,作为一般室内支撑架体,反而有点大材小用。

轮扣架:轮扣架一般只适用于低层室内支撑模架。

轮扣架因其构造多用于房建工程室内支撑,盘扣架因自带斜杆,稳定性能更优,适用范围不受限制!
通过盘扣架和轮扣架的差别大比拼,可以看出轮扣式脚手架和盘扣式脚手架都是经过改良升级的。但是从功能及用户使用体验方面,盘扣式脚手架则更受客户青睐和认可,目前已经成为市场主流脚手架产品!



禁用轮扣式脚手架

近期确有不少地区开始禁用轮扣式脚手架,以下为通知内容。

禁用原因为:非标产品,或市场上产品质量无法保证,稳定性差。

通知如下:

  1. 自2022年2月1日,全面禁止用轮扣式脚手架搭设模板支撑系统!未落实的,一律停工整改!荆州市发文
  2. 4月1日起,基坑支护禁用锚杆/索、部分禁用PC桩!将全面禁用轮扣式、碗扣式等定型钢管模板支架!
