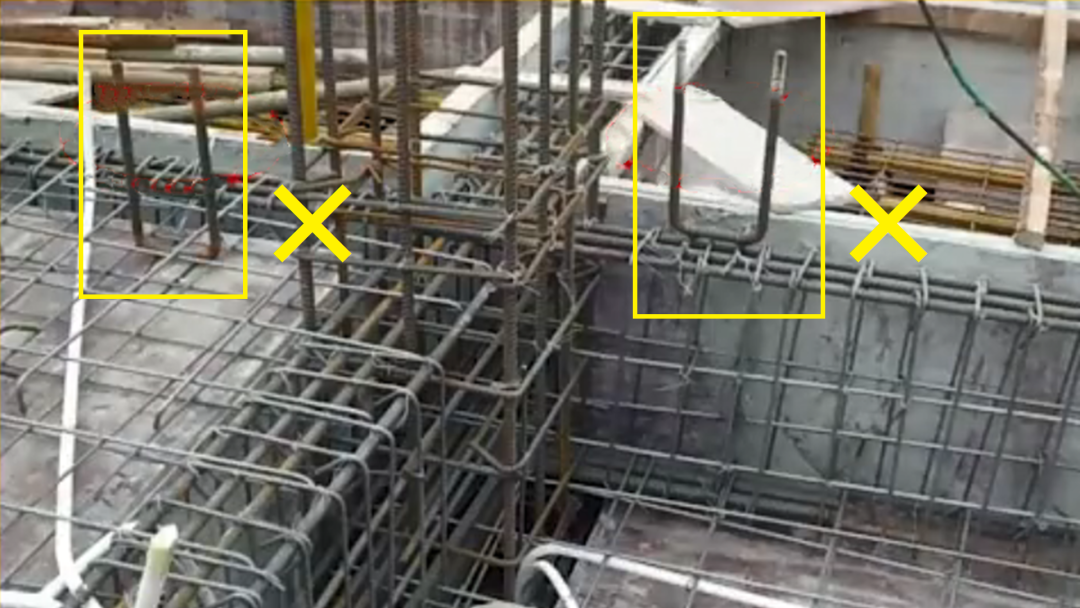

前天给大家分享了一个悬挑层U型环预埋施工的错误案例：
今天再基于规范JGJ130，总结一下正确的U型环预埋施工做法，总结成三个要点，以便大家现场对照，这样就不会出错了。

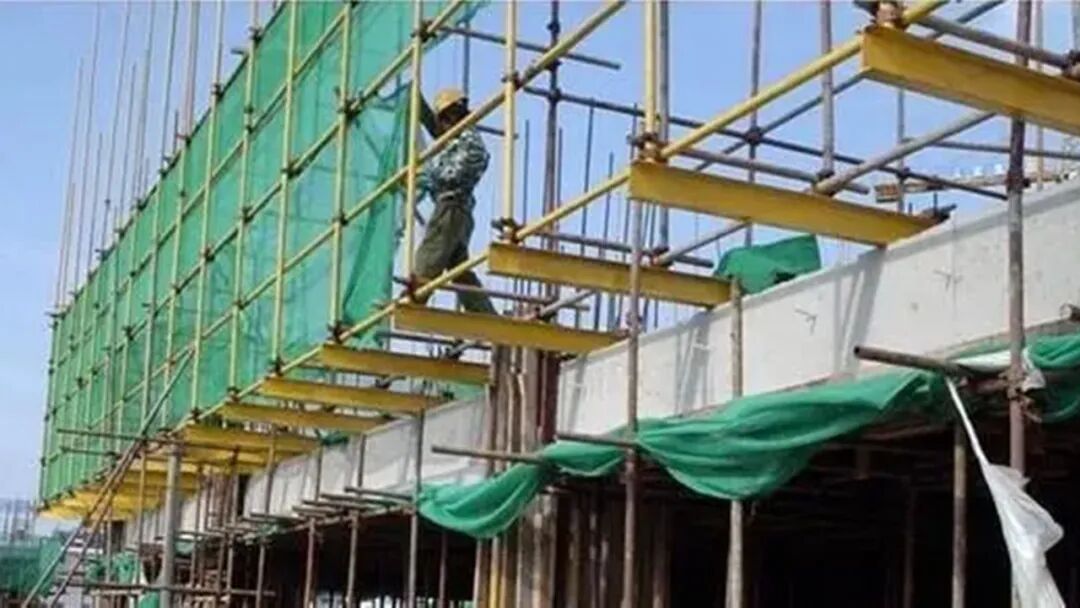

在分享要点之前，先科普一下为什么外墙脚手架要每隔6层楼设置一个悬挑层呢，这是因为外架架体高度超过20米时就属于危大工程了，需要组织专家论证，因此工地现场都会每隔6层楼时，伸出一层悬挑工字钢，作为上段脚手架的底座。
好了，言归正传，悬挑层U型环如何预埋才规范呢？三个要点：

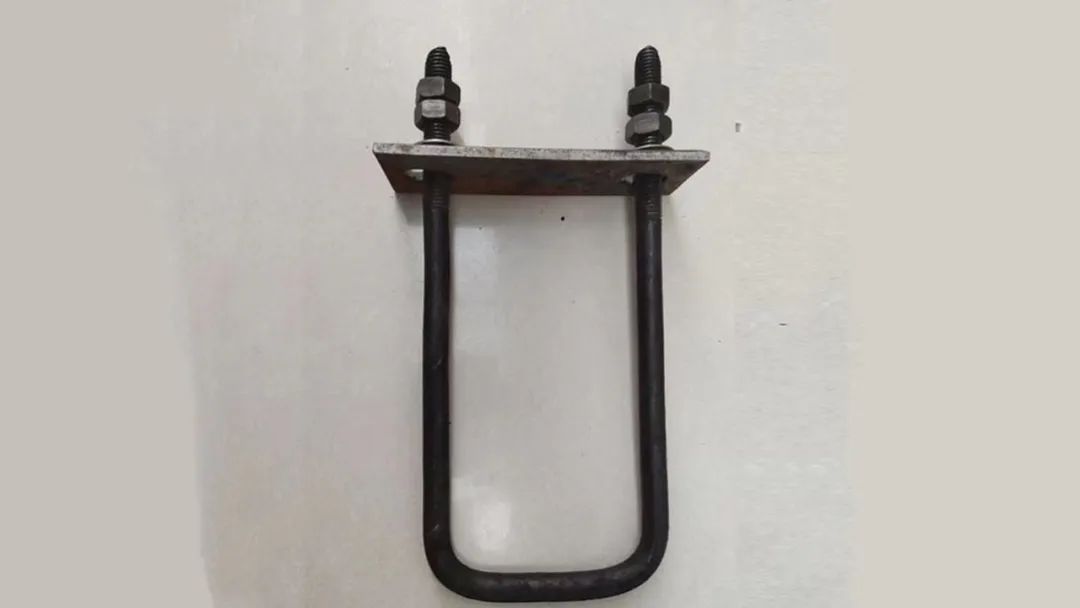

要点一、材料检查：U型环材质是规格不小于16㎜的圆钢，环内至少满足160㎜规格的工字钢穿过，环底焊接两根1.5m长三级18㎜的螺纹钢作为加强筋。

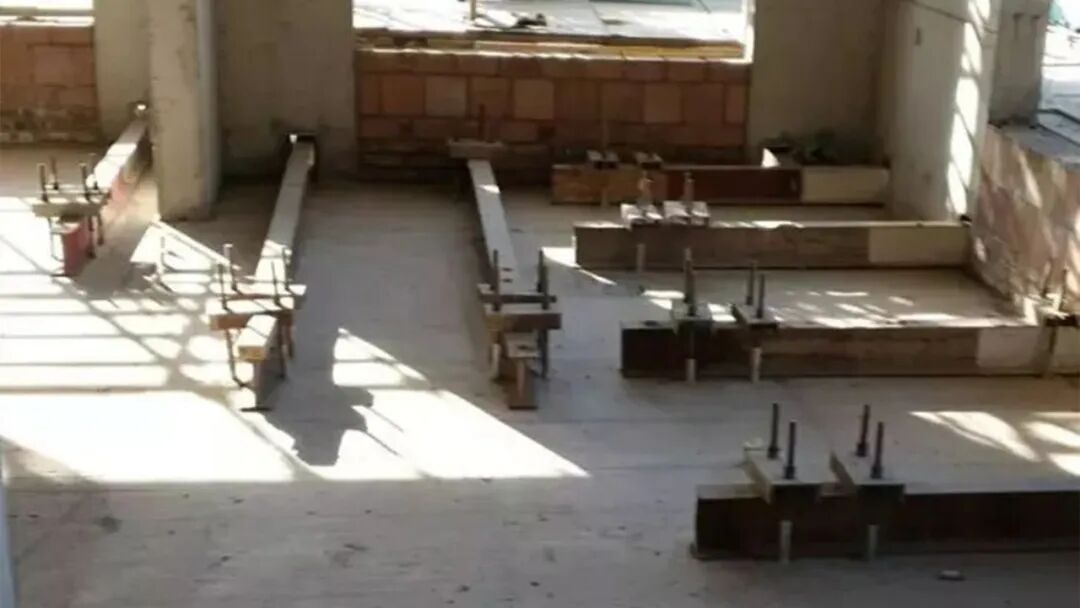

要点二、预埋定位：一根悬挑工字钢预埋三个U型环，第一个在结构梁边, 第三个在距工字钢末端20㎝处，第二个在距第三个U型环20㎝处，三个U型环要布置在一条直线上。根据要求，工字钢固定段长度不应小于悬挑段的1.5倍，假设悬挑段长度1米，那么固定段就是1.5米，这样我们就能算出U型环的位置了。
要点三、施工质量：U型环应预埋至梁、板底层钢筋位置，并且要和底层钢筋焊接或绑扎牢固。
现场把控好这三个要点，施工就不会出问题了。
